Jaltest  |  SKU: JDC572.9

Jaltest (JDC572.9) | Hyundai (CE series) 9-pins OBD – 26-pins DB26 Verloopkabel | Terrein- en Bouwmachine

€156,95 su PVM
€129,71 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

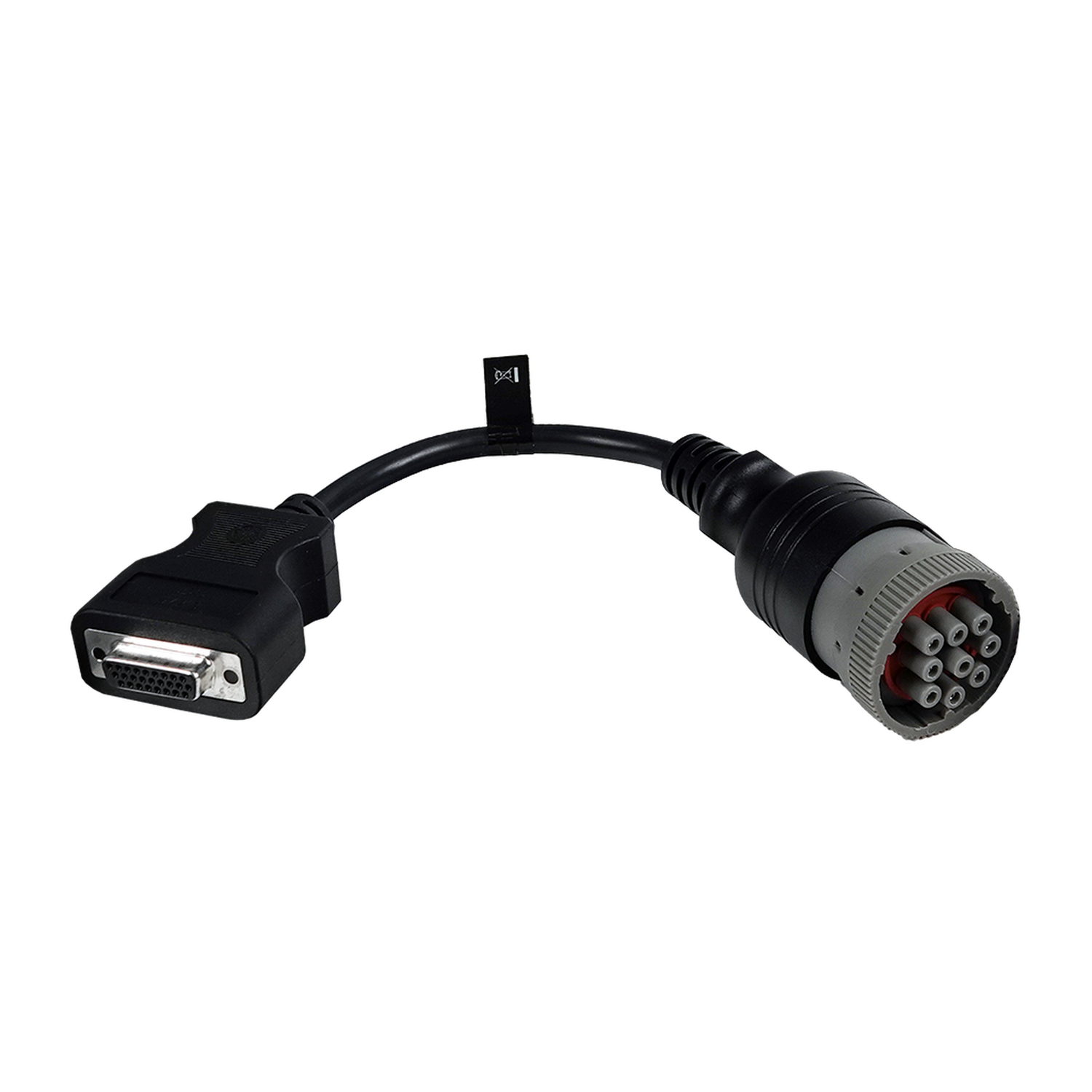

Jaltest JDC572.9 tiesiogiai sujungia apvalų 9 kontaktų diagnostikos lizdą Hyundai CE 9 serijos mašinose su 26 kontaktų DB26 įvestimi Jaltest Link. Mašinos pusėje yra apvalus kištukas su pilku raštuotu žiedu, raudonu kontaktų laikikliu ir devyniais lizdais. Kitoje pusėje yra DB26 lizdas su trimis eilėmis auksu padengtų kontaktų metaliniame apvade, todėl tarp jų nereikia atskiro 16 kontaktų diagnostikos kabelio.

Prijungus kabelį, Jaltest programinė įranga pasiekia centrinį mašinos kompiuterį MCM (9 Series). Mašinose su Cummins varikliu papildomai pasiekiamas ECM Cummins, SAE J1708 ir SAE J1939 versijomis. Kabelis priklauso Jaltest OHW (Off-Highway machines) apimčiai.

PRIVALUMAI

✔Prijunkite tiesiogiai prie Jaltest Link DB26 įvesties; tarp jų nereikia 16 kontaktų diagnostikos kabelio.
✔Pasiekia MCM (9 Series), centrinį Hyundai CE 9 serijos mašinos kompiuterį.
✔Mašinose su Cummins varikliu aprėptyje taip pat yra ECM Cummins, per SAE J1708 ir per SAE J1939.
✔Apvalų kištuką su pilku raštuotu žiedu ir raudonu kontaktų laikikliu galite atpažinti mašinoje apžiūrėdami.

ATKREIPKITE DĖMESIO

✕Skirta tik apvaliam 9 kontaktų lizdui CE 9 serijoje; CE 8 serijai, turinčiai stačiakampį 4 kontaktų kištuką, skirtas JDC556A.
✕Šis kabelis baigiasi 26 kontaktų DB26, o ne 16 kontaktų OBD2; sąsajai be DB26 įvesties jis netinka.
✕Ne kiekviena CE 9 serijos mašina, be MCM, turi ir nuskaitomą variklio valdymo bloką.
✕Cummins variklio valdymas yra J1708 ir J1939 versijomis; kuri iš jų įrengta, lemia, per kurią duomenų magistralę veikia įranga.

Naudojimo sritys ir funkcijos

Per šį ryšį Jaltest programine įranga pasiekiate kasimo ir krovimo mašinų valdymo blokus iš Hyundai CE 9 serijos. Kokios sistemos yra, skiriasi pagal modelį ir versiją; toliau nurodyti blokai yra iš Hyundai aprėpties Jaltest OHW.

Valdymo blokai, kuriuos galite pasiekti

  • MCM (9 Series): Centrinis mašinos kompiuteris.
  • ECM Cummins SAE J1708: Variklio valdymas, senesnė magistralė.
  • ECM Cummins SAE J1939: Variklio valdymas, CAN-bus.

Ką galite daryti

  • Gedimų kodai: Skaityti ir trinti pagal sistemą.
  • Matavimo duomenys: Peržiūrėti skaičiais ir grafiku.
  • Techninė priežiūra: Intervalai ir techninės priežiūros ataskaita.
  • Papildomi veiksmai: Ten, kur Jaltest tokius siūlo.

Kaip ją naudoti

  1. Jungties paieška: 9 kontaktų kištukas yra kabinoje.
  2. Prijungimas: Prisukite raštuotą žiedą prie jungties.
  3. Jaltest Link prijungimas: Įkiškite DB26 pusę į Jaltest Link.
  4. Įjungti uždegimą: Įjunkite uždegimą, neužvesdami variklio.
  5. Nuskaitymas: Pasirinkite Hyundai, mašiną ir sistemą.

Suderinami automobiliai ir naudojimo atvejai

Lemia kištukas, o ne modelis. Šis kabelis tinka Hyundai CE mašinoms su apvaliu 9 kontaktų diagnostikos lizdu. Gamybos metai čia mažai ką sako; riba nustatoma pagal modelio kartą. Toliau nurodytos mašinos yra Jaltest OHW aprėptyje.

Hyundai (CE 9 serija):

  • R140LC-9: Likiminis ekskavatorius, apie 2010–2014.
  • R210LC-9: Likiminis ekskavatorius, apie 2010–2013.
  • R380LC-9: Likiminis ekskavatorius, apie 2010–2013.
  • R380LC-9A: Likiminis ekskavatorius, apie 2013–2016.
  • R140W-9: Mobilus ekskavatorius, apie 2010–2013.
  • HL740-9: Ratinis krautuvas, apie 2010–2013.
  • HL740-9A: Ratinis krautuvas, apie 2014–2018.
  • HL757-9: Ratinis krautuvas, apie 2010–2013.
💡
Verta žinoti: 9 kontaktų lizdas yra kabinoje ir atpažįstamas pagal pilką raštuotą žiedą ir raudoną kontaktų laikiklį. Jei yra stačiakampis 4 kontaktų kištukas, turite CE 8 seriją ir jai skirtas JDC556A. Prieš užsakydami patikrinkite, kokia jungtis yra ant mašinos.

Pakuotės turinys

  • 1x Jaltest (JDC572.9) | Hyundai (CE serija) 9 kontaktų OBD - 26 kontaktų DB26 adapterio kabelis | Žemės ir statybos mašina

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas
Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas
Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis
  • OHW statybos ir bekelės
Transporto priemonės ar mašinos, kurioms skirtas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėse aptarnaujamai technikai.Transporto priemonių tipai
  • Statybos ir bekelės mašina

Jungtys

Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje
26 kontaktų DB26
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje
9 kontaktų OBD

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas
Ar galima matyti, kada reikalinga kita techninė priežiūra. Naudinga planuojant vizitą.Priežiūros duomenų peržiūra

Naudojimas

Nuorodos numeris
JDC572.9
Valdymo blokai
MCM mašininis kompiuteris, ECM Cummins SAE J1708 ir SAE J1939
Reikalinga naudojimui
Jaltest Link su DB26 įvestimi ir Jaltest OHW licencija

Kitos specifikacijos

Taikymas
Hyundai CE 9 serijos kasimo ir krovimo mašinos
Valdymo blokai
MCM (9 Series) mašinos kompiuteris, ECM Cummins SAE J1708 ir SAE J1939 (variklis)
Segmentas
Statybinės ir bekelės mašinos
Sąsaja
Jaltest Link su 26 kontaktų DB26 įvestimi
