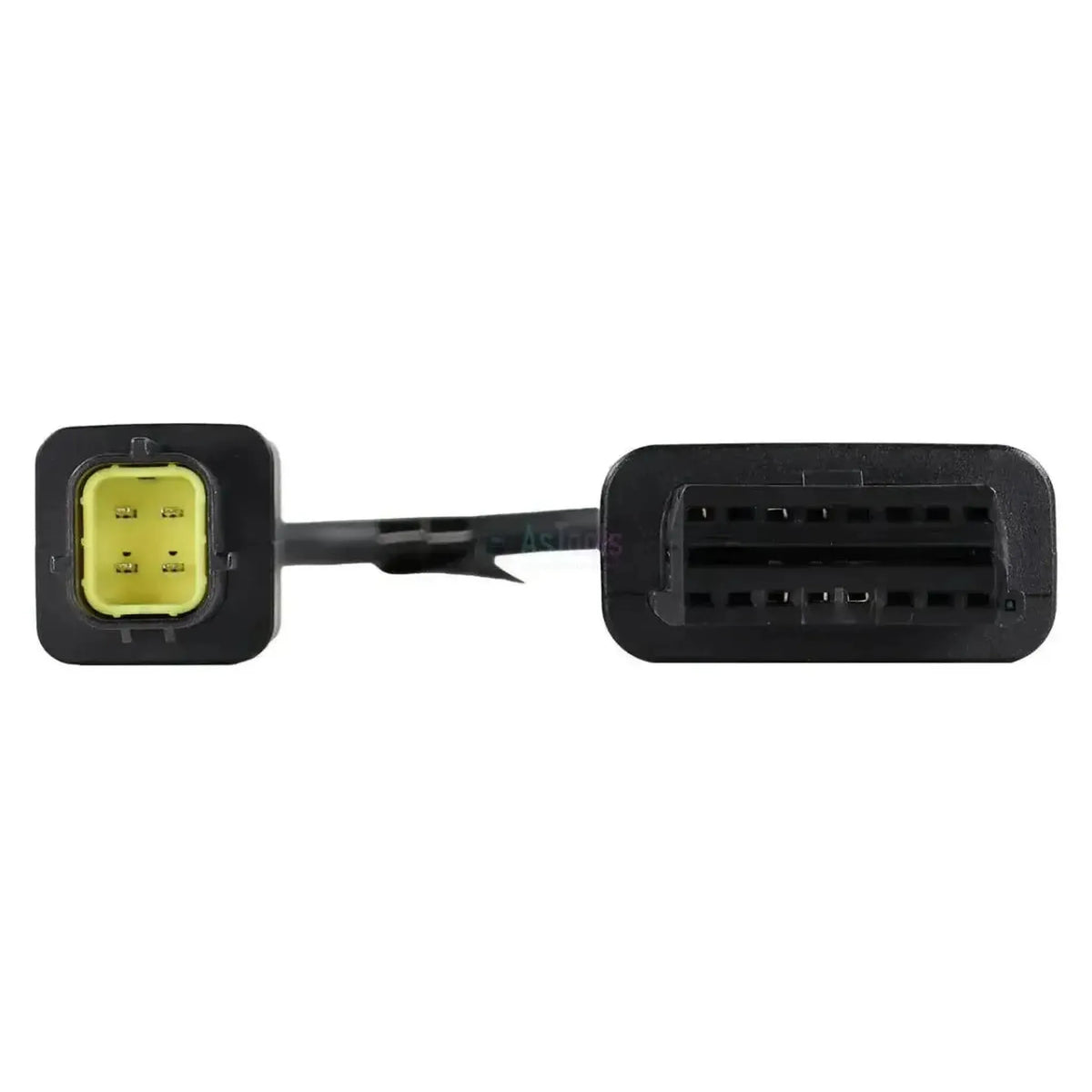

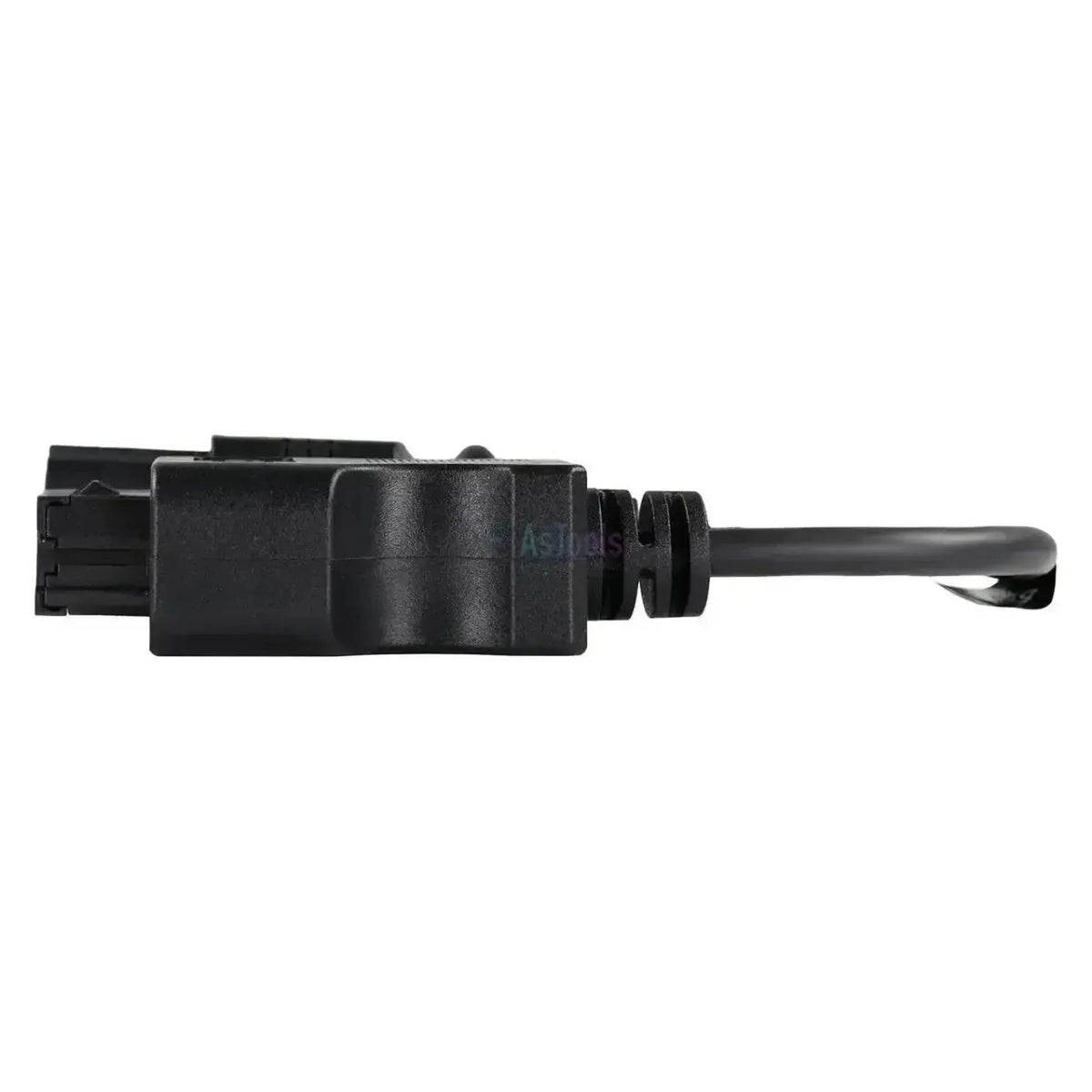

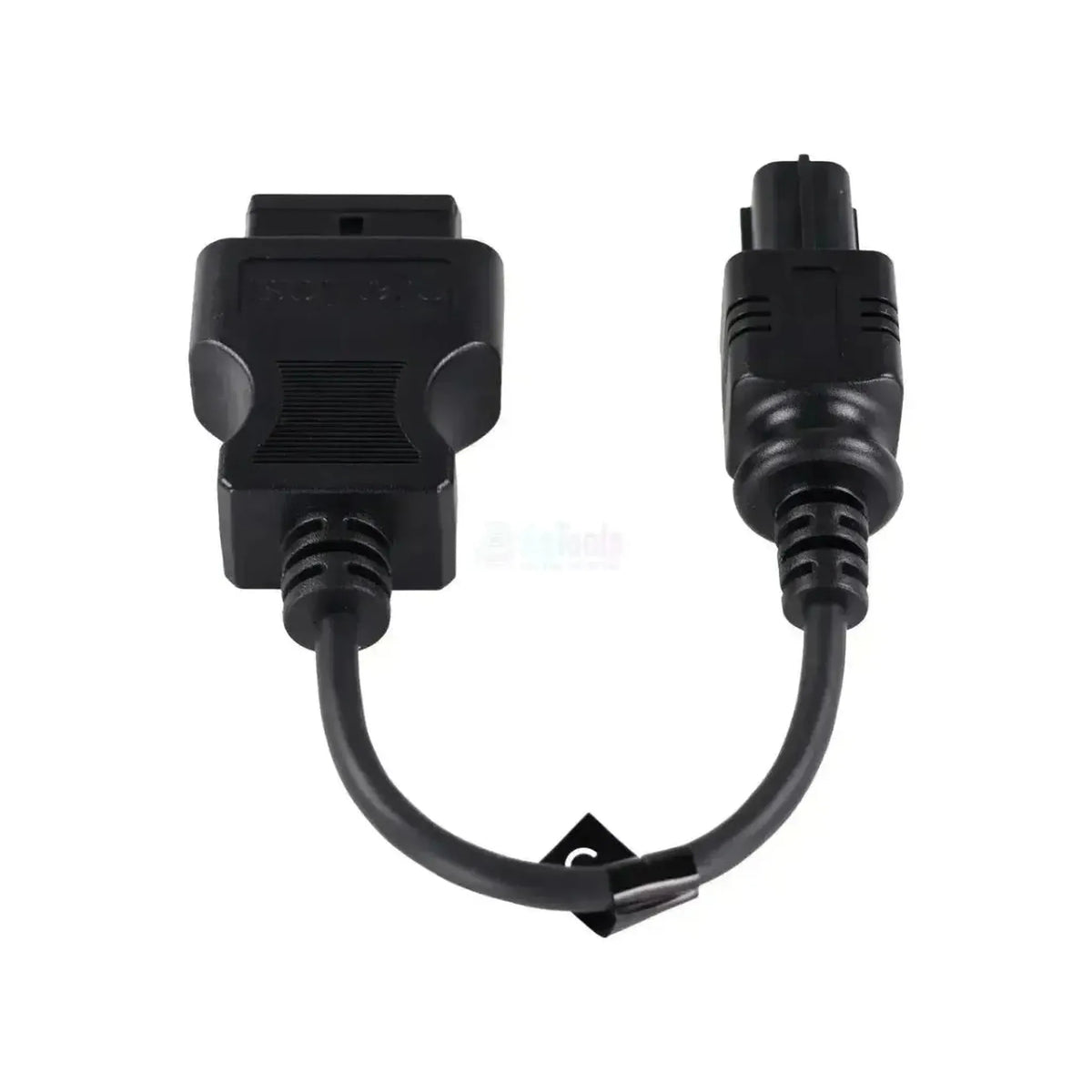

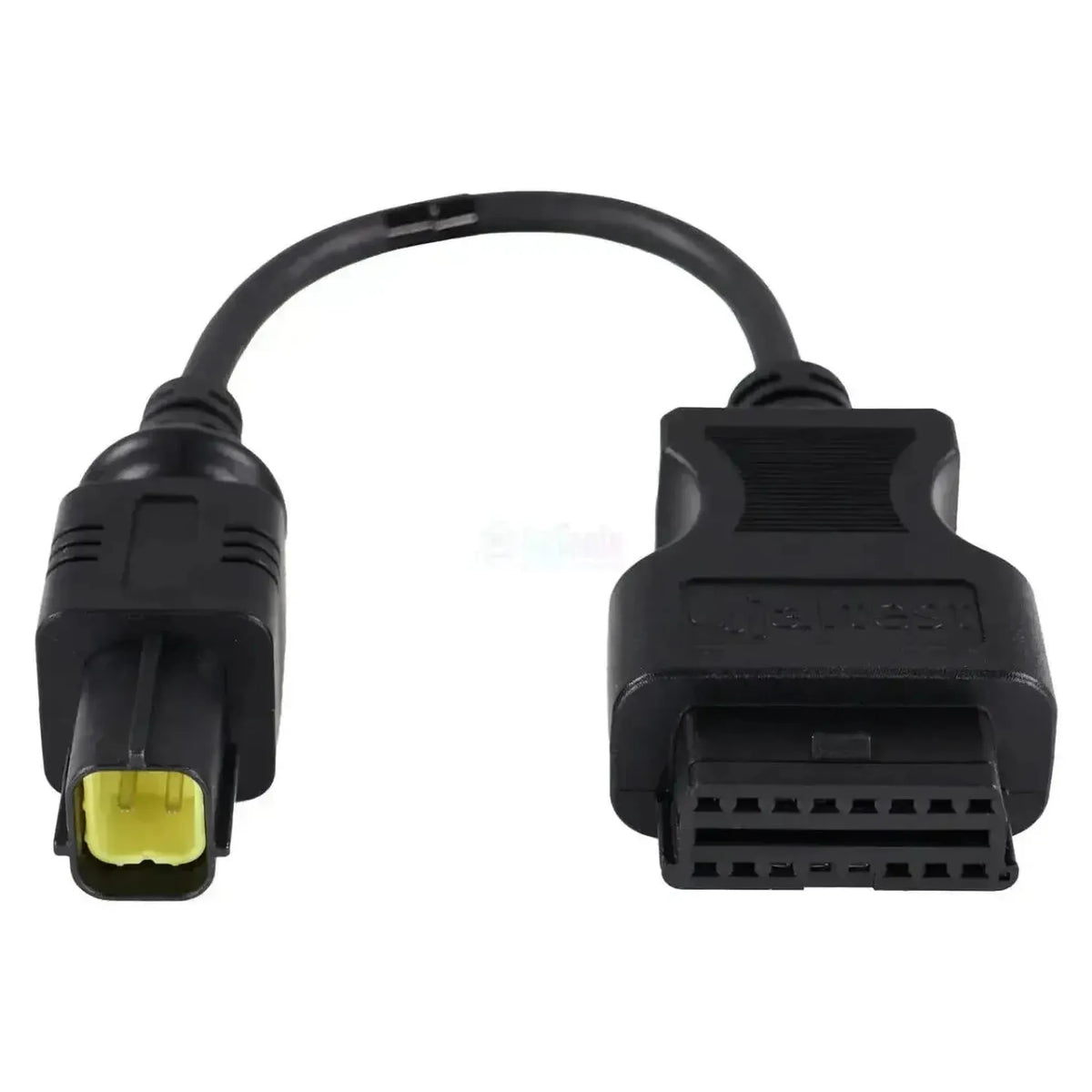

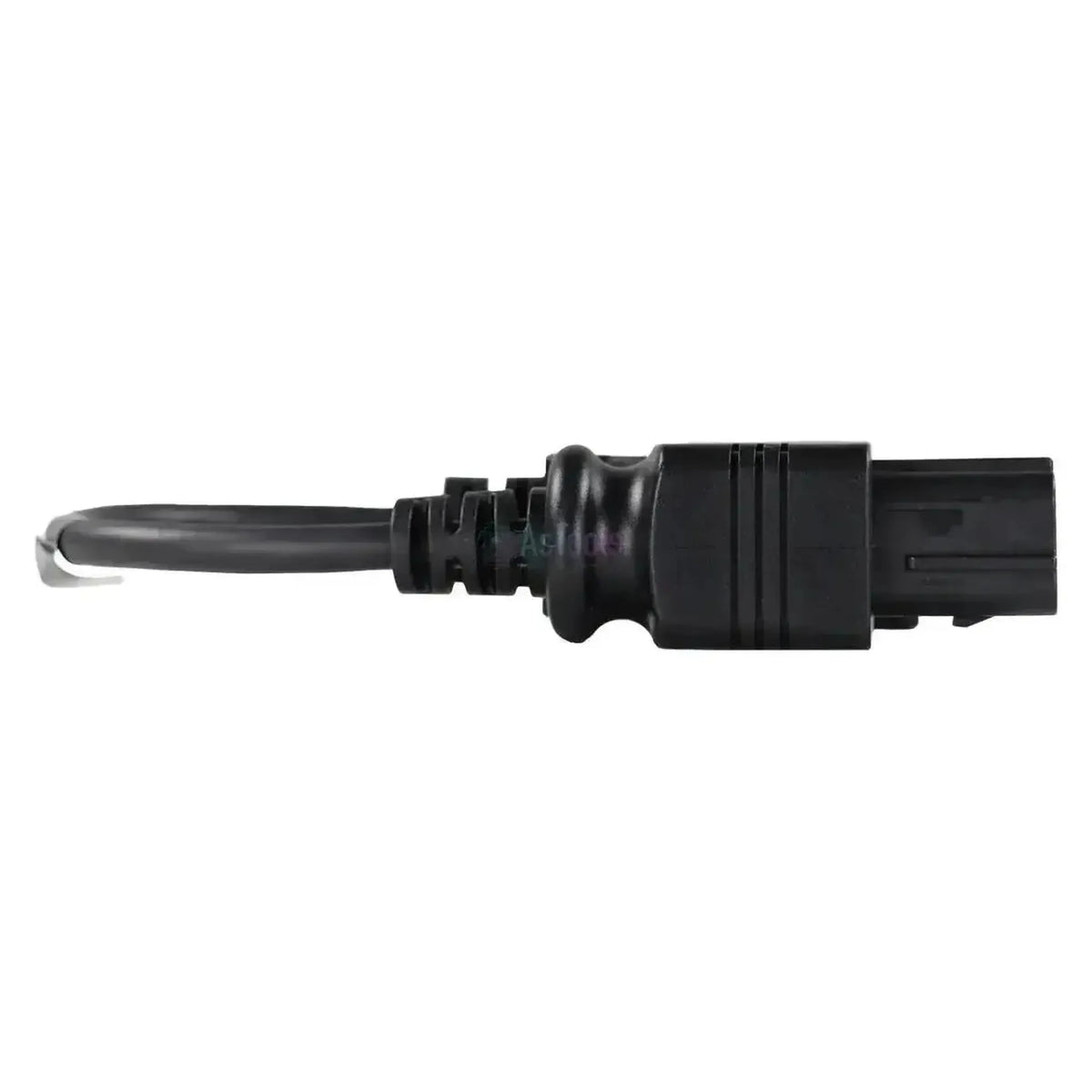

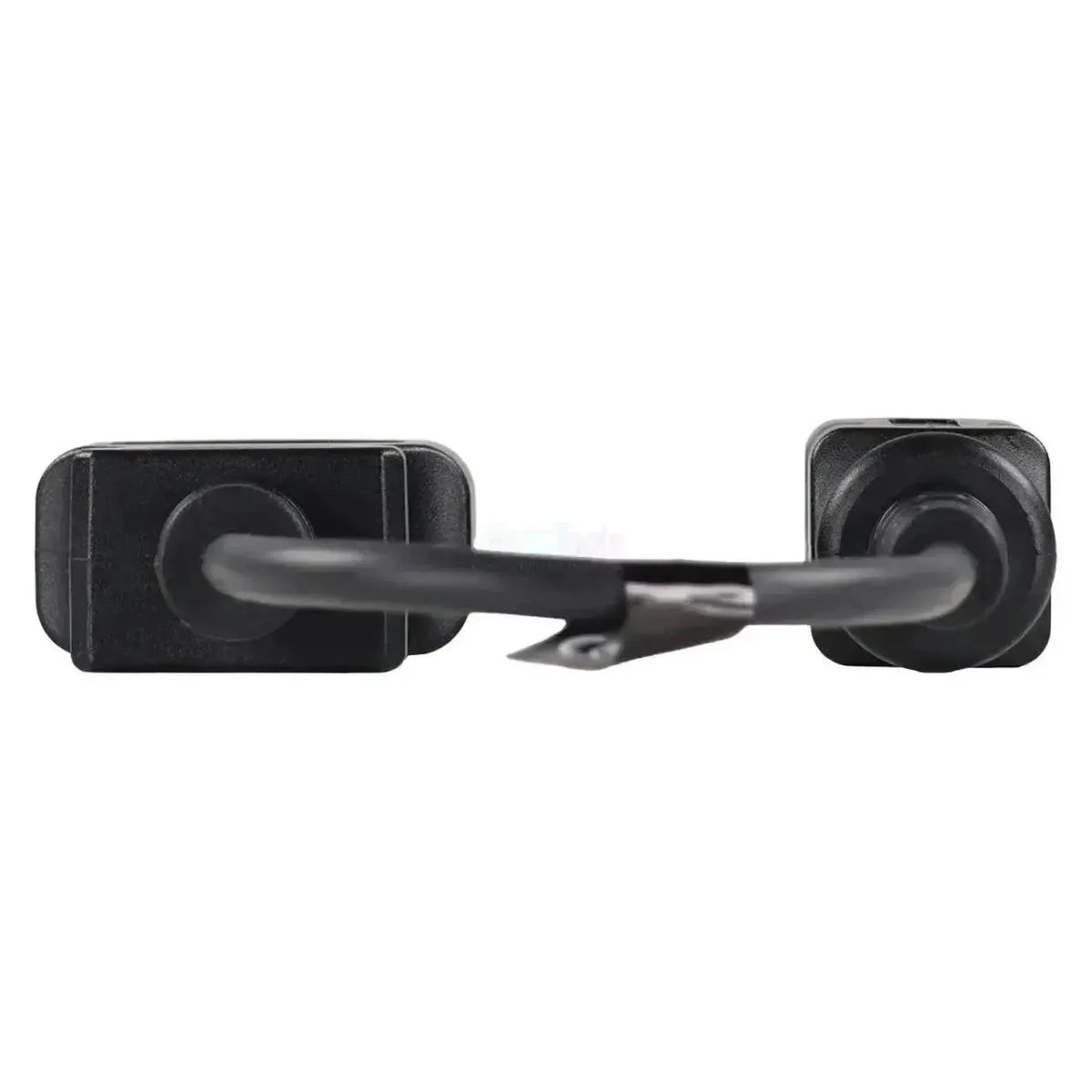

Jaltest JDC523A jungia Kubota variklio 4 kontaktų diagnostikos jungtį su 16 kontaktų OBD2 lizdu jūsų Jaltest diagnostikos kabelyje. Mašinos pusėje yra stačiakampis juodas kištukas su geltonu kontaktų laikikliu ir keturiais plokščiais kontaktais, su tiesia kabelio įvada. Kištukas priklauso pačiam variklio blokui, todėl jį rasite ant arba šalia variklio, o ne fiksuotoje vietoje mašinoje. Bendras ilgis yra 28–30 cm.

Su šiuo ryšiu Jaltest programinė įranga pasiekia abi Kubota variklio valdymo sistemas, įtrauktas į aprėptį: E-CDIS su commonrail įpurškimu ir ECU 05. Abiem sistemoms aprėptyje yra ta pati funkcijų apimtis: nuo klaidų kodų ir matavimo verčių iki techninės priežiūros ir papildomų veiksmų. Kabelis veikia su Jaltest Link V8.1 ir V9 ir yra įtrauktas į Jaltest AGV, OHW, MHE ir Multi-purpose Vehicle.

PRIVALUMAI

✔Aprėpia abi Kubota variklio valdymo sistemas iš aprėpties sąrašo: E-CDIS su commonrail įpurškimu ir ECU 05.

✔Abiejų sistemų aprėptyje yra klaidų kodai, matavimo vertės, techninė priežiūra ir papildomi veiksmai.

✔Kabelis įtrauktas į keturis Jaltest modulius: AGV, OHW, MHE ir Multi-purpose Vehicle.

✔Apima tiek dyzelinių variklių serijas D ir V, tiek WG dujinius variklius.

ATKREIPTINI DĖMESĮ

✕Tik 4 kontaktų Kubota kištukui su geltonu kontaktų laikikliu; kitų gamintojų varikliai turi savo jungtį.

✕Jungtis yra ant arba šalia variklio bloko, o ne fiksuotoje vietoje mašinoje, todėl ją tenka ieškoti.

✕Tuo pasiekiama tik variklio valdymo sistema; kitos mašinos sistemos turi savo jungtis.

✕Su 28–30 cm kabelis trumpas, todėl matavimo metu sąsaja kabo šalia bloko.

Taikymas ir funkcijos

Kabelis skirtas dirbtuvėms, kurios nuskaito Kubota blokus kompaktiškose mašinose ir stacionariuose įrenginiuose. Kuri iš dviejų valdymo sistemų yra įrengta, nustato variklio versija, o ne aplink jį esanti mašina.

Valdymo blokai, prie kurių galite prisijungti

E-CDIS: Commonrail variklio valdymo sistema.
ECU 05: Dyzelinio variklio valdymo sistema, tos pačios funkcijos.

Ką galite daryti

Gedimų kodai: Skaitymas ir trynimas, su aprašymu.
Matavimo vertės: Rodomos realiuoju laiku, su signalo ribomis.
Techninė priežiūra: Intervalų peržiūra ir įrašymas.
Papildomi veiksmai: Atstatymo ir reguliavimo funkcijos.

Kaip jį naudoti

Patikrinkite kištuką: Raskite 4 kontaktų kištuką ant arba šalia bloko.
Prijungimas: Įkiškite JDC523A į jungtį.
Susiekite Link: Prijunkite OBD2 pusę prie Jaltest Link.
Uždegimas įjungtas: Įjunkite uždegimą, neužvedę variklio.
Nuskaitymas: Pasirinkite Kubota ir variklio seriją.

Suderinamos transporto priemonės ir taikymas

Lemia kištukas, o ne mašina. Kubota tiekia savo blokus kaip atskirus variklius, todėl svarbi variklio serija, o ne prekės ženklas ant gaubto. Šis kabelis tinka kiekvienam Kubota blokui su 4 kontaktų jungtimi ir geltonu kontaktų laikikliu. Toliau pateiktos serijos yra Kubota aprėpties sąraše.

Kubota:

D serija: D 1803.
V serija: V 1505, V 2403, V 2607, V 3307, V 3800, V 4309, V 5009 ir V 6108.
WG dujiniai varikliai: WG 1605, WG 1903, WG 2503 ir WG 3800.

Taikymas:

Įmontuota į: Kompaktiškas žemės ir statybos mašinas, žemės ūkio mašinas, keltuvo ir kėlimo įrenginius, valymo ir darbo transporto priemones bei stacionarius įrenginius.

💡

Verta žinoti: 4 kontaktų diagnostikos jungtis priklauso Kubota blokui ir yra ant arba šalia variklio, o ne fiksuotoje vietoje mašinoje. Ją atpažinsite pagal geltoną kontaktų laikiklį juodame korpuse. Prieš užsakydami patikrinkite mašinoje, kokia jungtis yra jūsų variklyje.

Komplektacija

1x Jaltest (JDC523A) | Kubota 4 kontaktų OBD – 16 kontaktų OBD2 jungiamasis kabelis | Vidaus degimo variklis

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas: Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas: Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis: AGV žemės ūkio technika
OHW statybos ir bekelės
MHE vidaus transportas
Multi-purpose Vehicle

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje: 16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje: 4 kontaktų OBD
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis: nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas: Taip
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku: Taip
Ar galima matyti, kada reikalinga kita techninė priežiūra. Naudinga planuojant vizitą.Priežiūros duomenų peržiūra: Taip
Ar galima atlikti papildomas Jaltest siūlomas procedūras kiekvienam valdymo blokui, pavyzdžiui, testus ar mokymo procedūras.Papildomos procedūros: Taip

Naudojimas

Kuriame Jaltest kabelių komplekte yra šis kabelis. Jei jau turite tą komplektą, šį kabelį galbūt jau turite.Kabelių komplekto dalis: AGV kabelių komplektas
Nuorodos numeris: JDC523A
Valdymo blokai: E-CDIS ir ECU 05 (variklio valdymas)
Reikalinga naudojimui: Jaltest Link V8.1 arba V9
