Jaltest  |  SKU: JDC617A

Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-pins ECU – 16-pins OBD2 jungties kabelis | Motorlaivį

€79,95 su PVM
€66,07 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

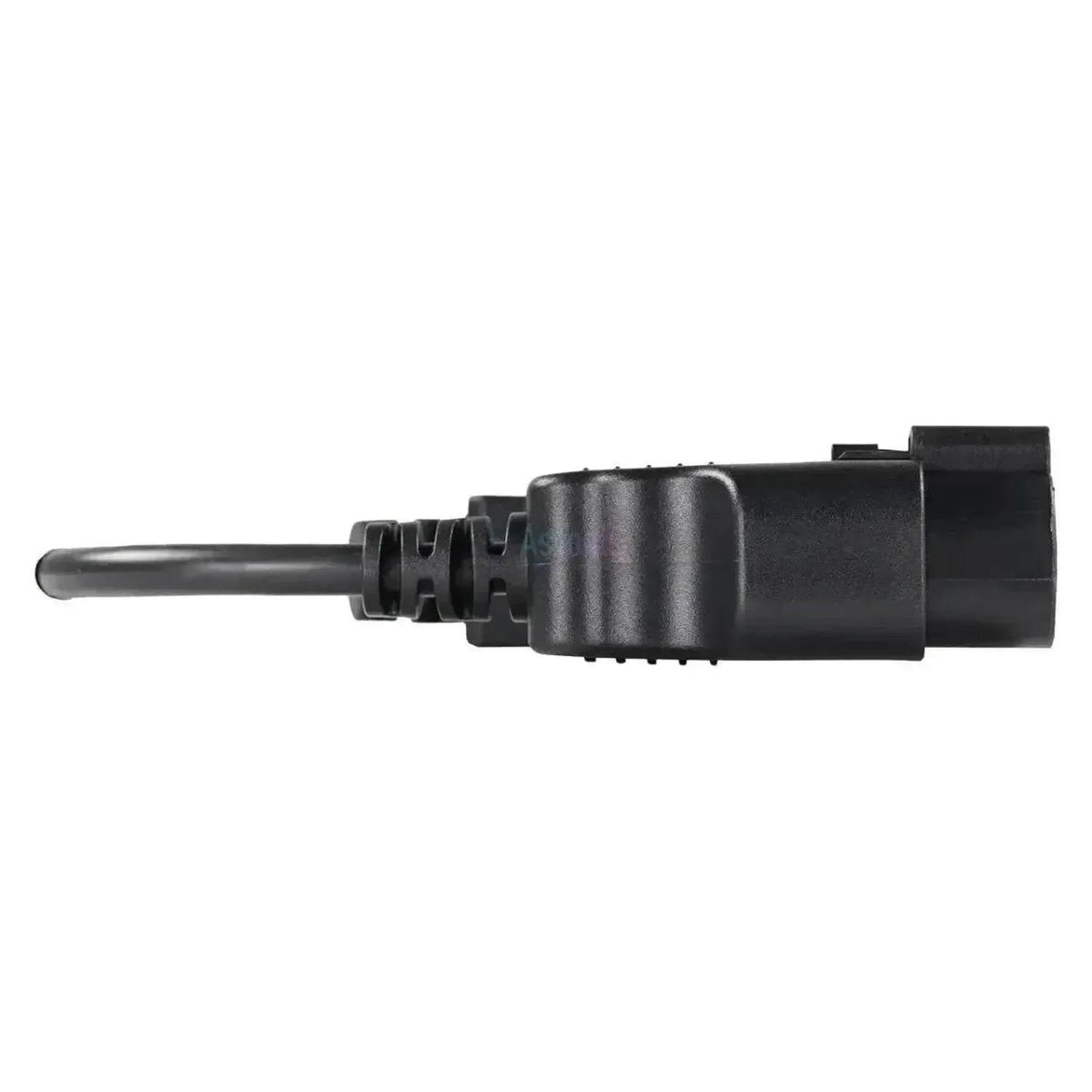

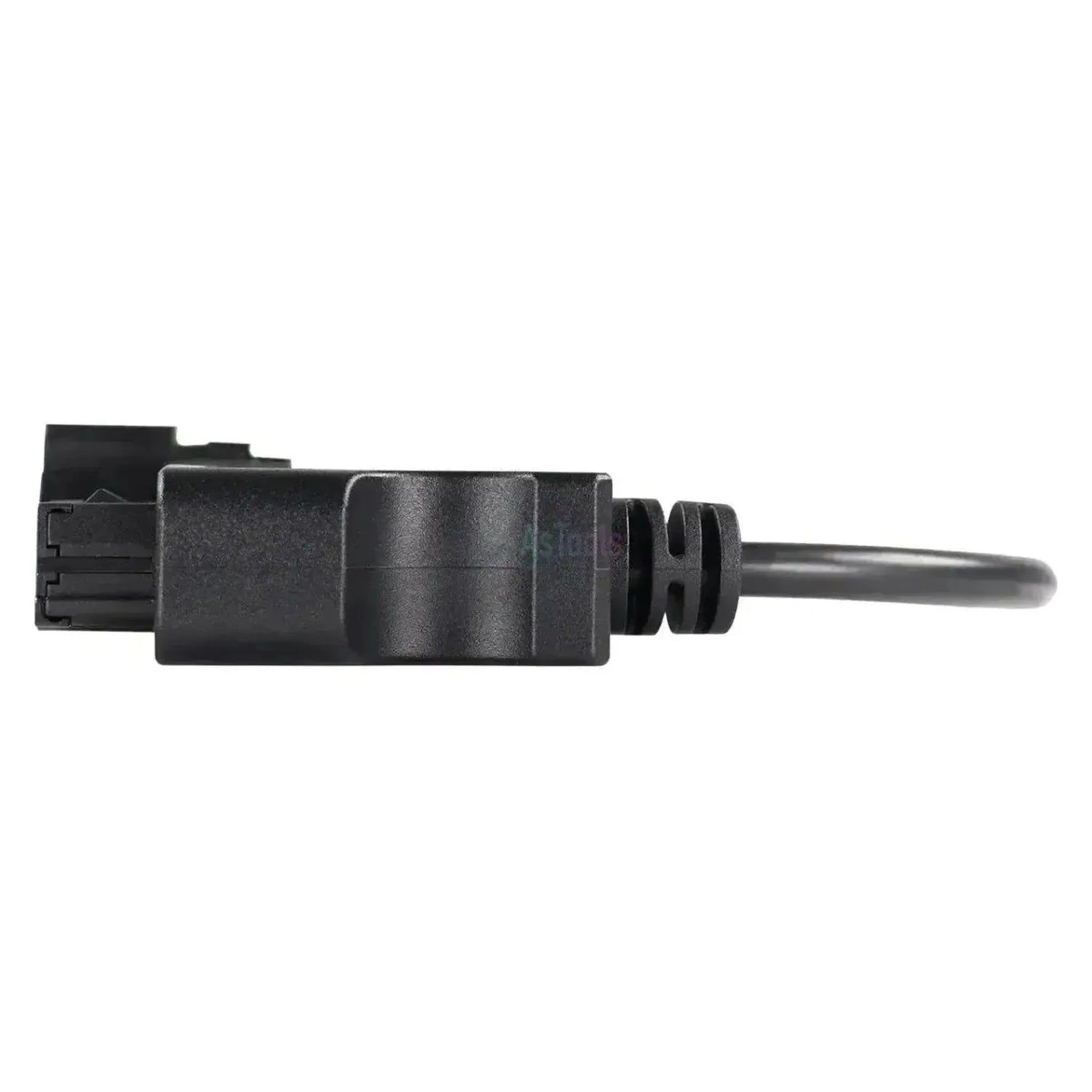

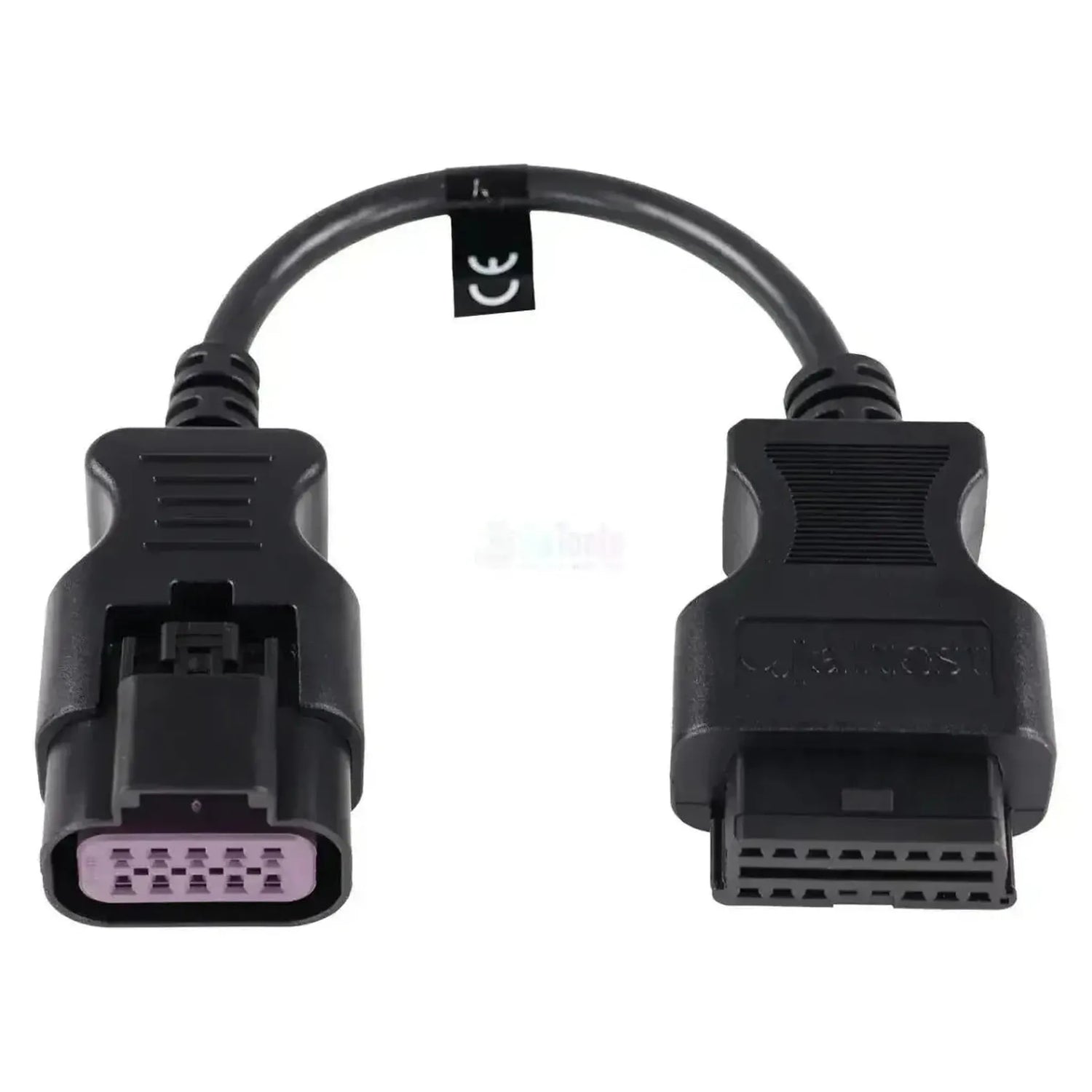

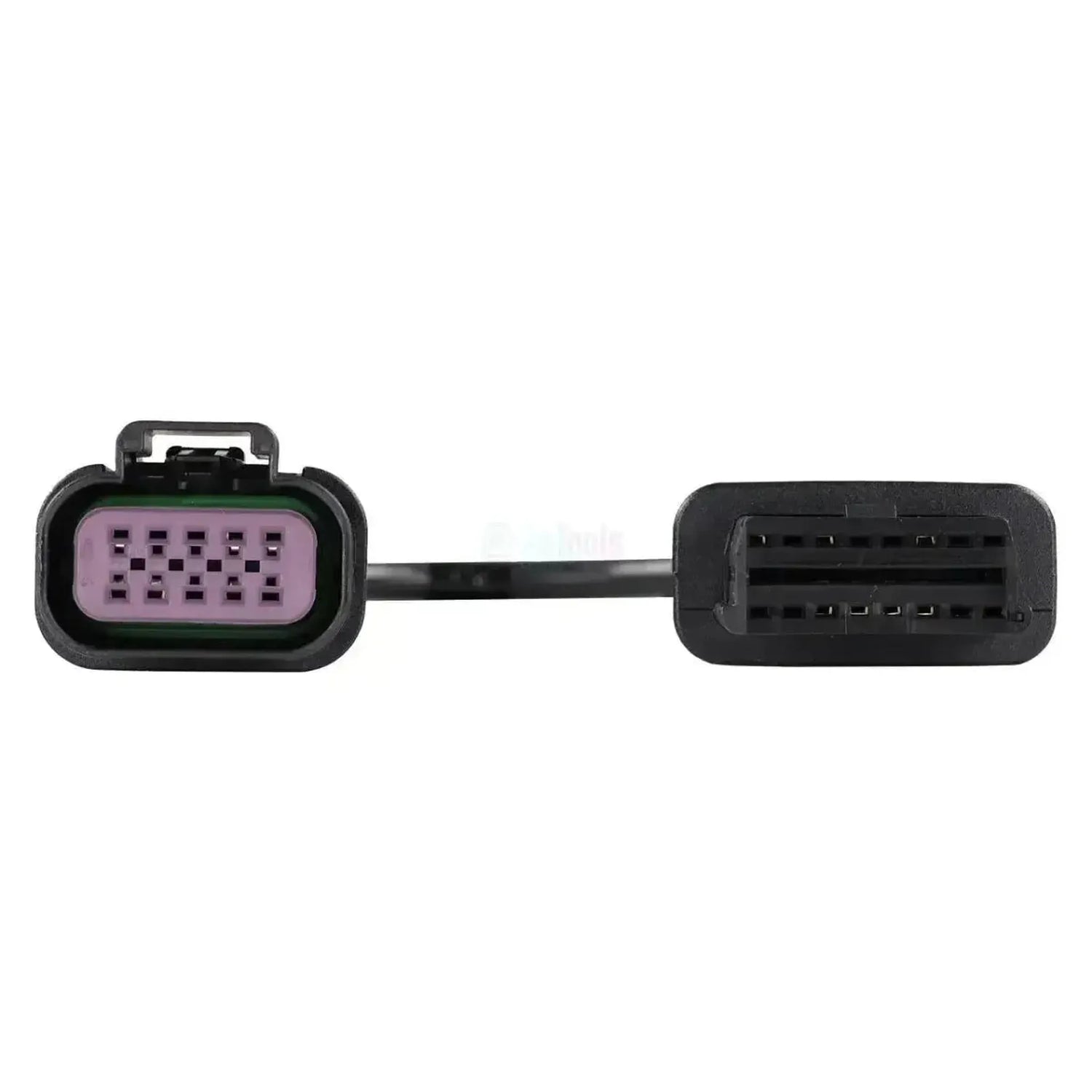

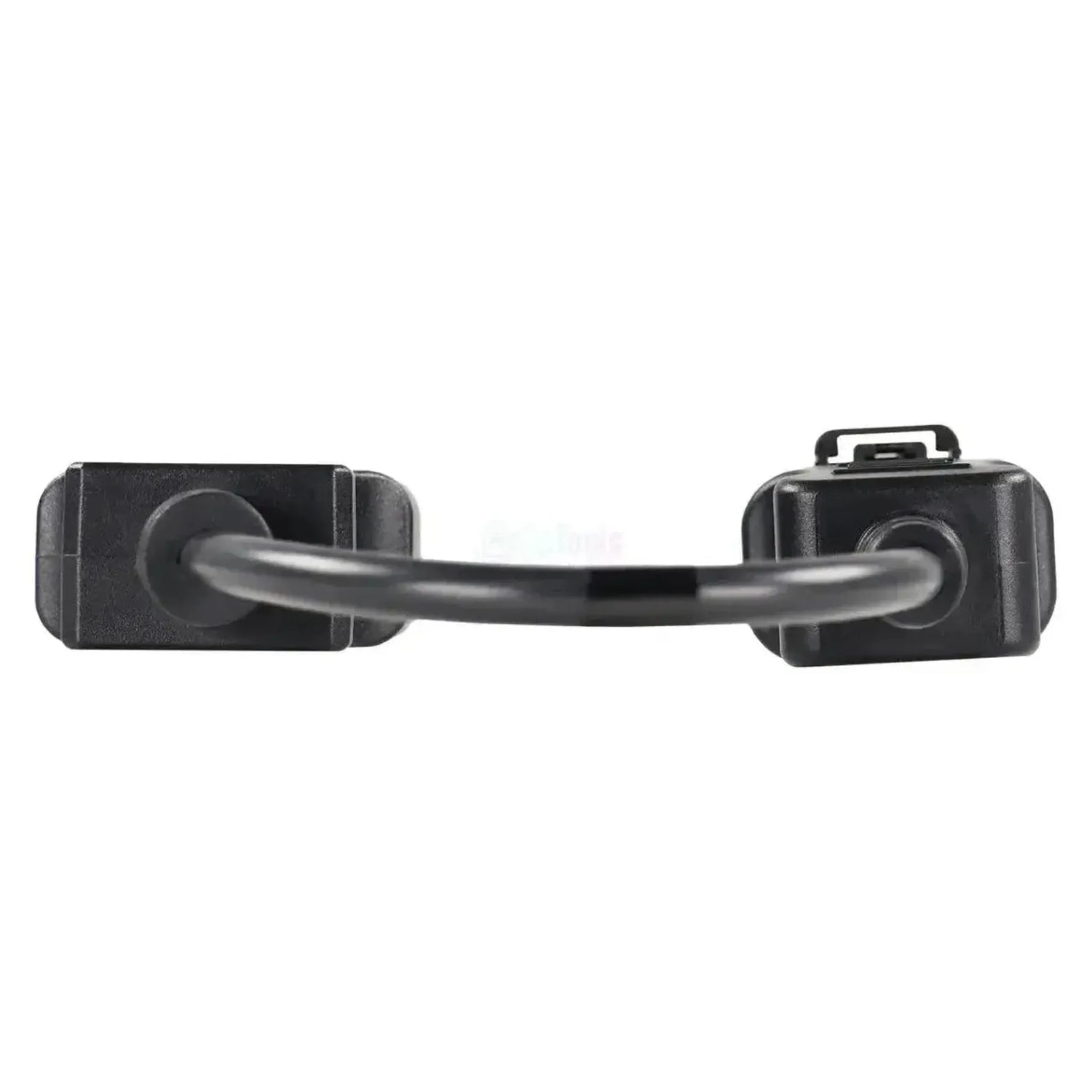

Jaltest JDC617A yra perėjimo kabelis tarp 10 kontaktų ECU jungties Mercury varikliuose su SmartCraft G3 elektronika ir 16 kontaktų OBD2 įvesties jūsų Jaltest diagnostikos kabelyje. Variklio pusėje yra pailgas kištukas su juodu korpusu, fiksavimo svirtele ant nugarėlės ir violetiniu vidiniu laikikliu su dešimt pozicijų dviejose penkių eilėse. Jungtis yra prie variklio, po dangčiu arba variklio skyriuje; kabelio ilgis – 28 iki 30 cm.

Prijungus kabelį, Jaltest programinė įranga pasiekia abu G3 sistemos valdymo blokus: variklio valdymo bloką PCM G3 ir DTS G3, elektroninį dujų ir atbulinės eigos valdymą. Variklio valdymo bloke turite gedimų kodus, komponentų testus, parametrus, kalibravimą ir techninės priežiūros atstatymą. G3 elektronika yra išorinių ir vidinių laivo įrenginių. Kabelis priklauso Jaltest Marine.

PRIVALUMAI

✔Pasiekia variklio valdymo bloką PCM G3 su visu funkcijų rinkiniu: gedimų kodai, parametrai, kalibravimas ir priežiūros atstatymas.
✔Be to, suteikia prieigą prie DTS G3, elektroninio dujų ir atbulinės eigos valdymo įrenginio.
✔Variklio valdymo bloke taip pat palaiko tiesioginius komponentų testus, pavyzdžiui, cilindrų balansą ir cilindrų išjungimą.
✔Tinka išoriniams varikliams ir vidiniams laivo įrenginiams, nes G3 elektronika yra abiejuose.

ATKREIPTINI DĖMESĮ

✕DTS G3 negeneruoja gedimų kodų; iš šio modulio Jaltest nuskaito matavimo duomenis, ECU duomenis ir kalibravimo būsenas.
✕Tik G3 kartai; senesnė Mercury elektronika turi atskirą jungtį su 4 kontaktų JDC603A ir 2 kontaktų JDC614A.
✕Ir senesnė MEFI 1-4 elektronika turi 10 kontaktų jungtį su atskiru kabeliu (JDC604.9), todėl vien kontaktų skaičiaus nepakanka pasirinkti.
✕Kokį variklio valdymo bloką rasite, priklauso nuo galios tipo: PCM-112 G3 ant 300 Verado V8, PCM-196 G3 ant 600 Verado V12.

Taikymas ir funkcijos

Kabelis skirtas dirbtuvėms, kurios nuskaito Mercury variklius su SmartCraft G3. Variklio valdymo blokas turi visą funkcijų rinkinį, o dujų ir atbulinės eigos valdymas – ribotesnį.

Valdymo blokai, prie kurių galite prisijungti

  • PCM G3: Variklio valdymo blokas, pvz., PCM-112 G3.
  • DTS G3: Dujų ir atbulinės eigos valdymas.

Ką galite daryti

  • Gedimų kodai: Iš variklio valdymo bloko.
  • Matavimo duomenys: PCM G3 ir DTS G3.
  • Komponentų testai: Cilindrų balansas, cilindrų išjungimas.
  • Parametrai: Variklio valdymo bloke.
  • Kalibravimas: PCM G3 ir DTS G3.
  • Techninės priežiūros atstatymas: Po techninės priežiūros.

Kaip jį naudoti

  1. Jungties paieška: Raskite 10 kontaktų jungtį su violetiniu laikikliu.
  2. Prijungimas: Įkiškite JDC617A į jungtį.
  3. Susiekite Link: Prijunkite OBD2 pusę prie Jaltest Link.
  4. Uždegimas įjungtas: Įjunkite uždegimą.
  5. Nuskaitymas: Pasirinkite Mercury ir galios tipą.

Suderinamos transporto priemonės ir taikymas

Lemia jungtis, o ne modelis. Šis kabelis tinka bet kuriam Mercury varikliui su 10 kontaktų ECU jungtimi SmartCraft G3 kartos. Toliau nurodytos versijos yra Jaltest Marine aprėptyje; pagal violetinį vidinį laikiklį matote, ar turite G3 jungtį.

Mercury (SmartCraft G3):

  • Verado V8: Be kita ko, 300 Verado V8, su valdymo bloku PCM-112 G3 ir DTS G3.
  • Verado V10 ir V12: Be kita ko, 600 Verado V12, su valdymo bloku PCM-196 G3 ir DTS G3.
  • SeaPro: Sunkesnės versijos iš tos pačios G3 kartos.
  • Vidiniai laivo įrenginiai: Ta pati G3 elektronika taip pat naudojama vidiniuose laivo įrenginiuose.
💡
Verta žinoti: Mercury kiekvienai elektronikos kartai naudojo skirtingą diagnostikos jungtį, o ir senesnė MEFI 1-4 turi 10 kontaktų. Šis kabelis skirtas G3 jungčiai su violetiniu vidiniu laikikliu ir fiksavimo svirtele ant nugarėlės, kuri variklyje yra po dangčiu arba variklio skyriuje. Prieš užsakydami patikrinkite vidinio laikiklio spalvą.

Komplektacija

  • 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10 kontaktų ECU – 16 kontaktų OBD2 perėjimo kabelis | Motorinė valtis

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas
Jaltest
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis
Pereinamasis kabelis
Kuriame kabelių komplekte yra šis kabelis. Jei jau turite tą komplektą, kabelio atskirai pirkti nereikia.Kabelių komplekto dalis
Jūrinis kabelių komplektas

Tinka

Kokio gamintojo diagnostikos prietaisui tinka kabelis. Vieno gamintojo kabelis paprastai netinka kito gamintojo testeriui.Tinkamas diagnostikos prietaisas
  • Jaltest
Kuriai Jaltest Link sąsajos versijai tinka kabelis. Kai kurie kabeliai veikia tik su naujausia V9.Jaltest Link versija
  • Link V8.1
  • Link V9
Kokio Jaltest modulio reikia kabeliui naudoti. Be tinkamos licencijos kabelis neveiks.Jaltest programinės įrangos modulis
  • Jūrinė technika

Jungtys

Kištukas, jungiamas prie transporto priemonės ar mašinos diagnostikos lizdo. Jis turi tiksliai tikti.Jungtis transporto priemonės pusėje
10 kontaktų ECU
Kištukas diagnostikos prietaiso ar sąsajos pusėje. Dažniausiai 16 kontaktų OBD2 kištukas.Jungtis prietaiso pusėje
16 kontaktų OBD2

Diagnostikos funkcijos

Matote esamas jutiklių matavimo vertes veikiant transporto priemonei. Naudinga ieškant gedimų.Realaus laiko duomenų peržiūra
Galite patys paleisti komponentus ir patikrinti, ar jie sugedę. Taip sutaupoma laiko ieškant gedimo.Komponentų valdymas
Galite keisti valdymo blokų nustatymus ir atlikti kalibravimą po remonto ar dalių keitimo.Parametrai ir kalibravimas
Po techninės priežiūros galite nustatyti iš naujo priežiūros pranešimą arba aptarnavimo intervalą.Techninės priežiūros nustatymas iš naujo

Matmenys ir svoris

Kabelio ilgis. Ilgesnis kabelis suteikia daugiau judėjimo laisvės, kai lizdas sunkiai pasiekiamas.Kabelio ilgis
30 cm
Valdymo blokai
PCM G3 (variklio valdymas), DTS G3 (akceleratoriaus ir atbulinės eigos valdymas)
Nuorodos numeris
JDC617A

Kitos specifikacijos

Taikymas
Mercury varikliai su SmartCraft G3 elektronika
Segmentas
Motorinė valtis
Kabelių rinkinio dalis
Marine vessel kabelių rinkinys (70002008), vidiniam (70002009) ir išoriniam (70002025) montavimui
Būtina naudojimui
Jaltest Link V8.1 arba V9 ir licencija Jaltest Marine
