Jaltest  |  SKU: JDC612A

Jaltest (JDC612A) | Yanmar 3 kontaktų OBD – 16 kontaktų OBD2 jungiamasis kabelis | Vidaus degimo variklis

€74,95 su PVM
€61,94 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

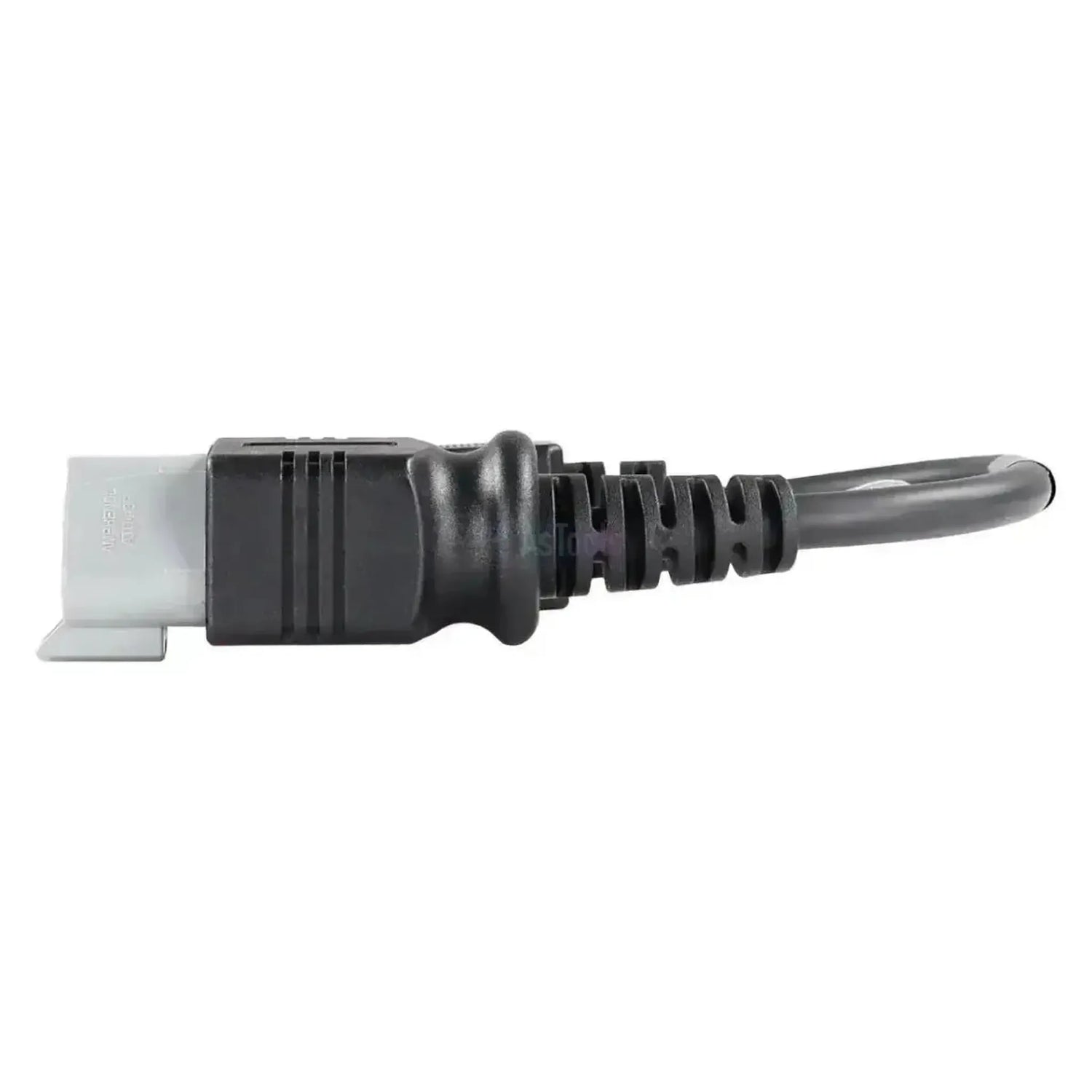

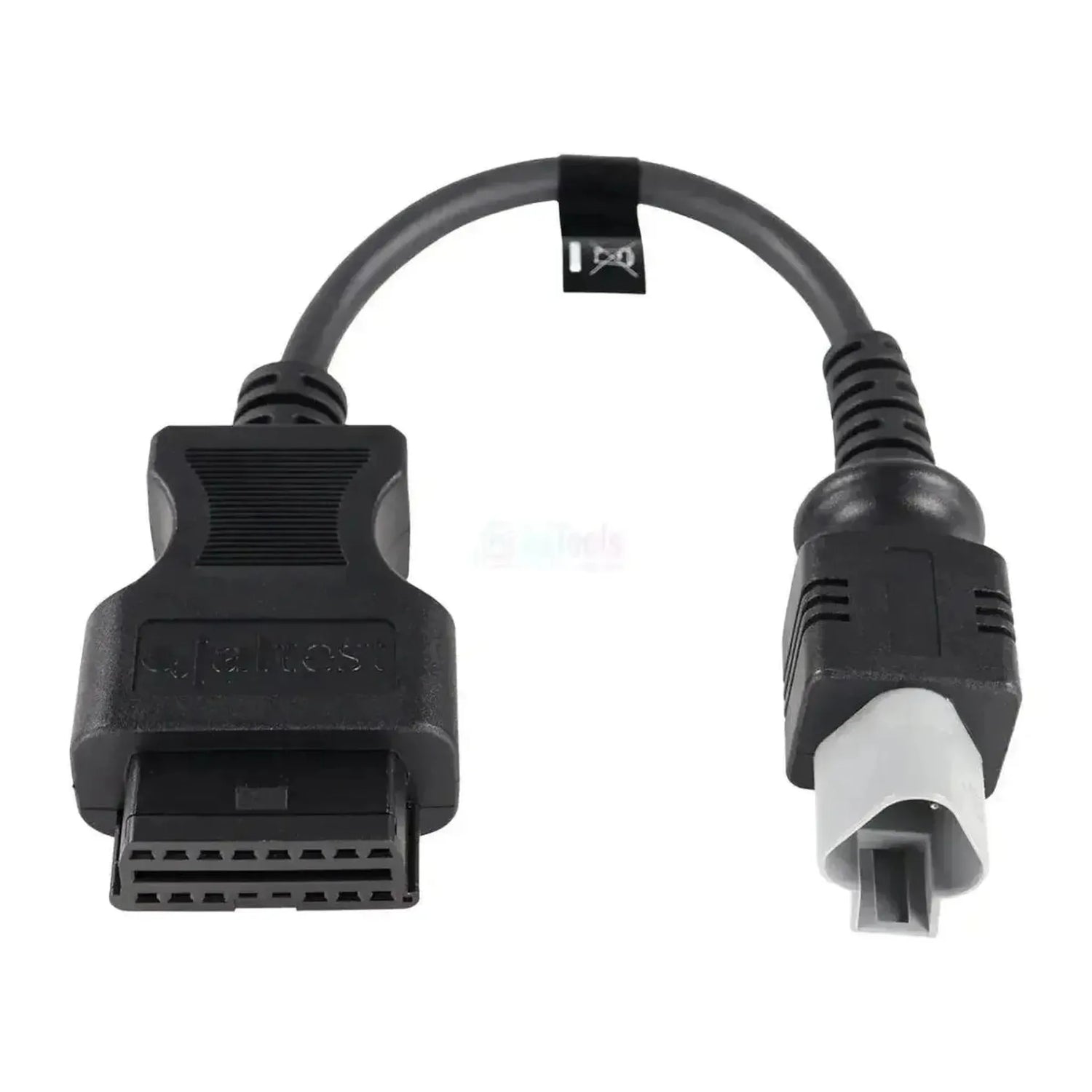

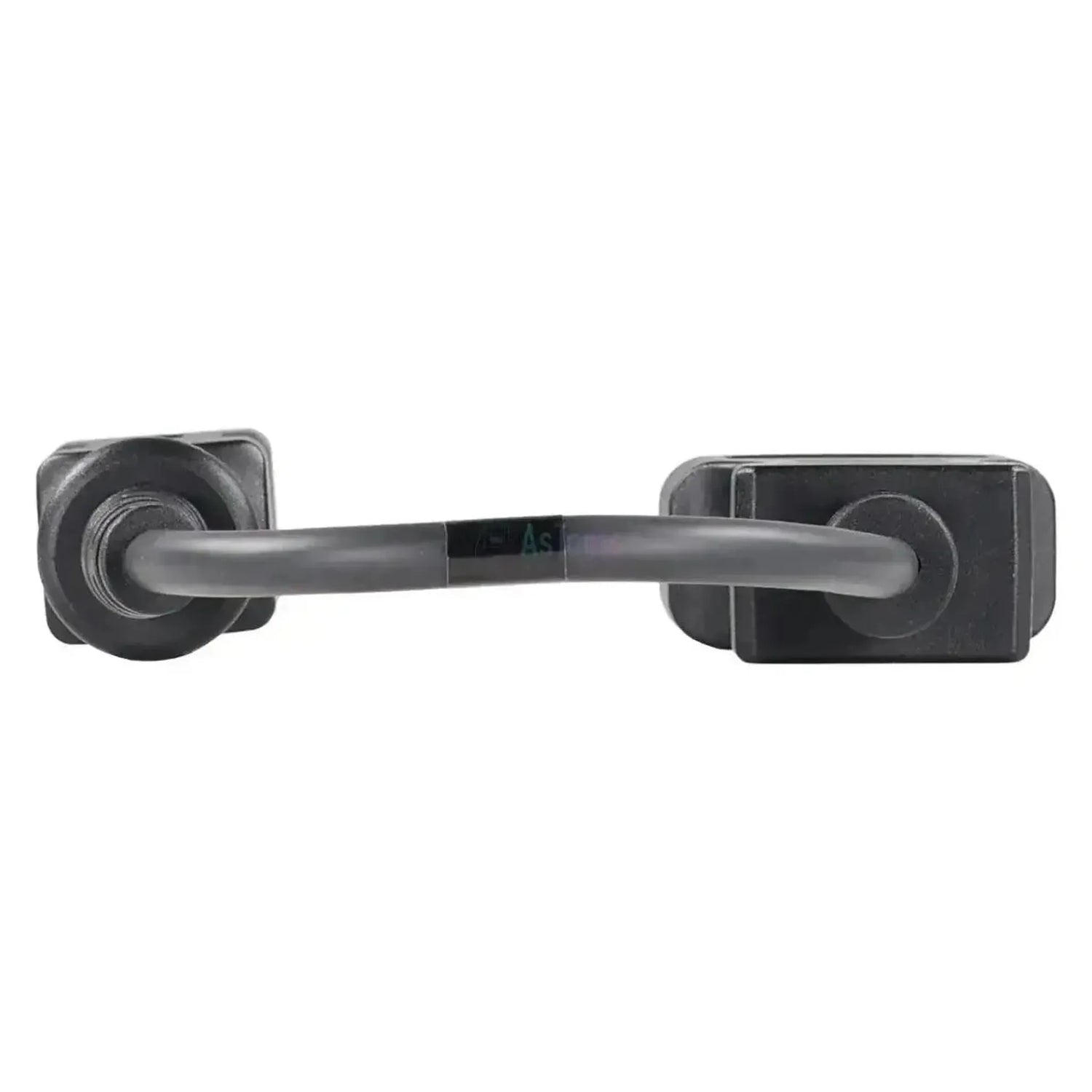

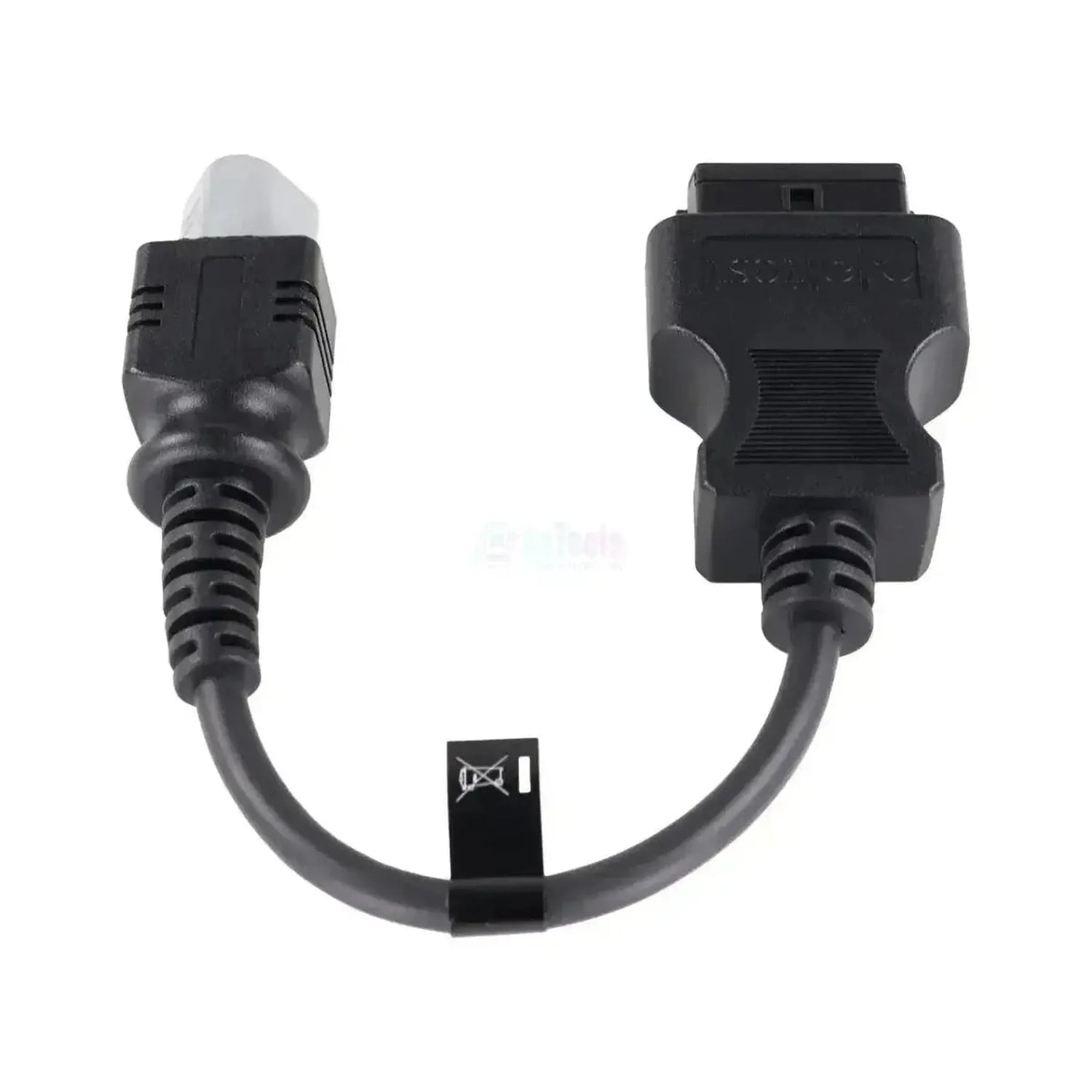

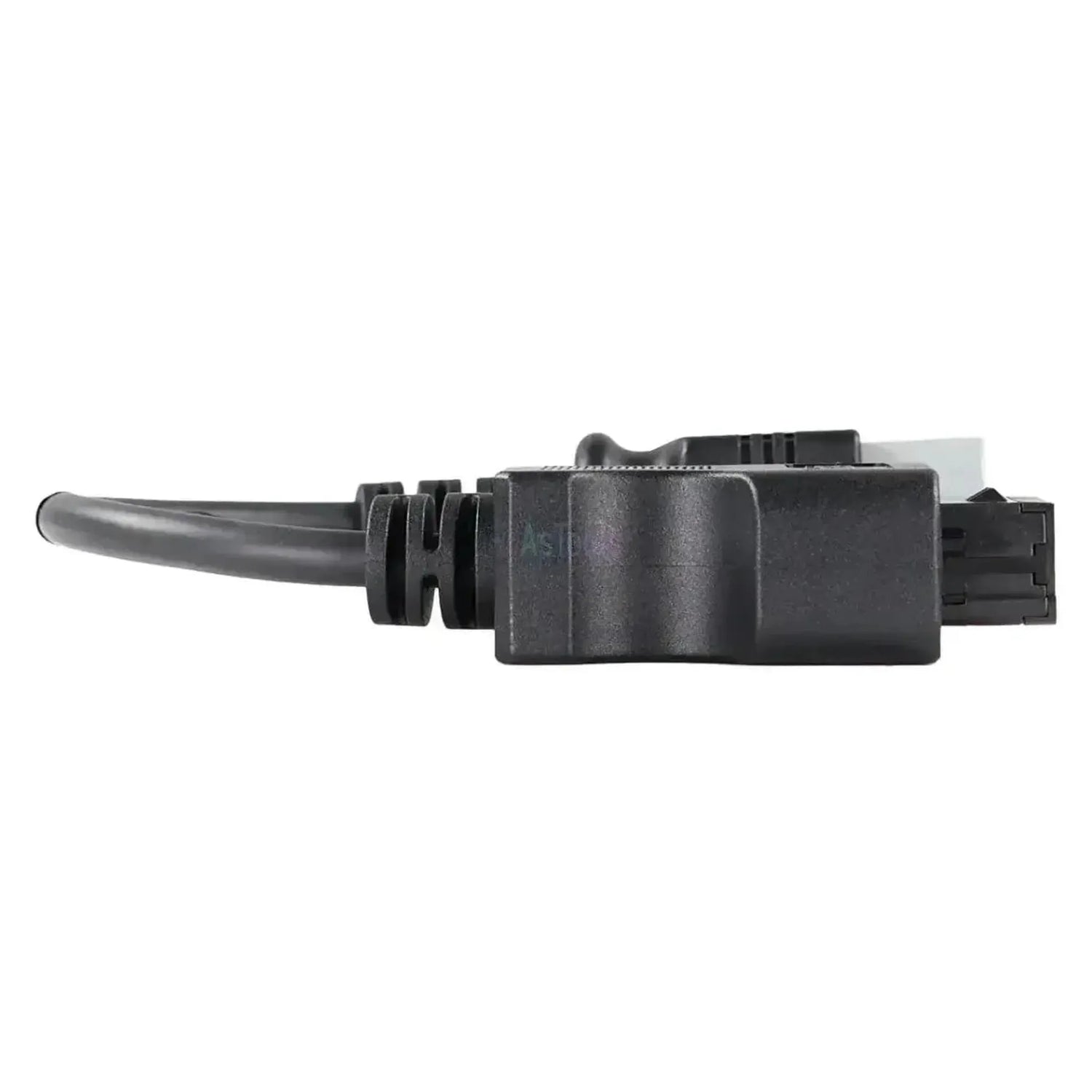

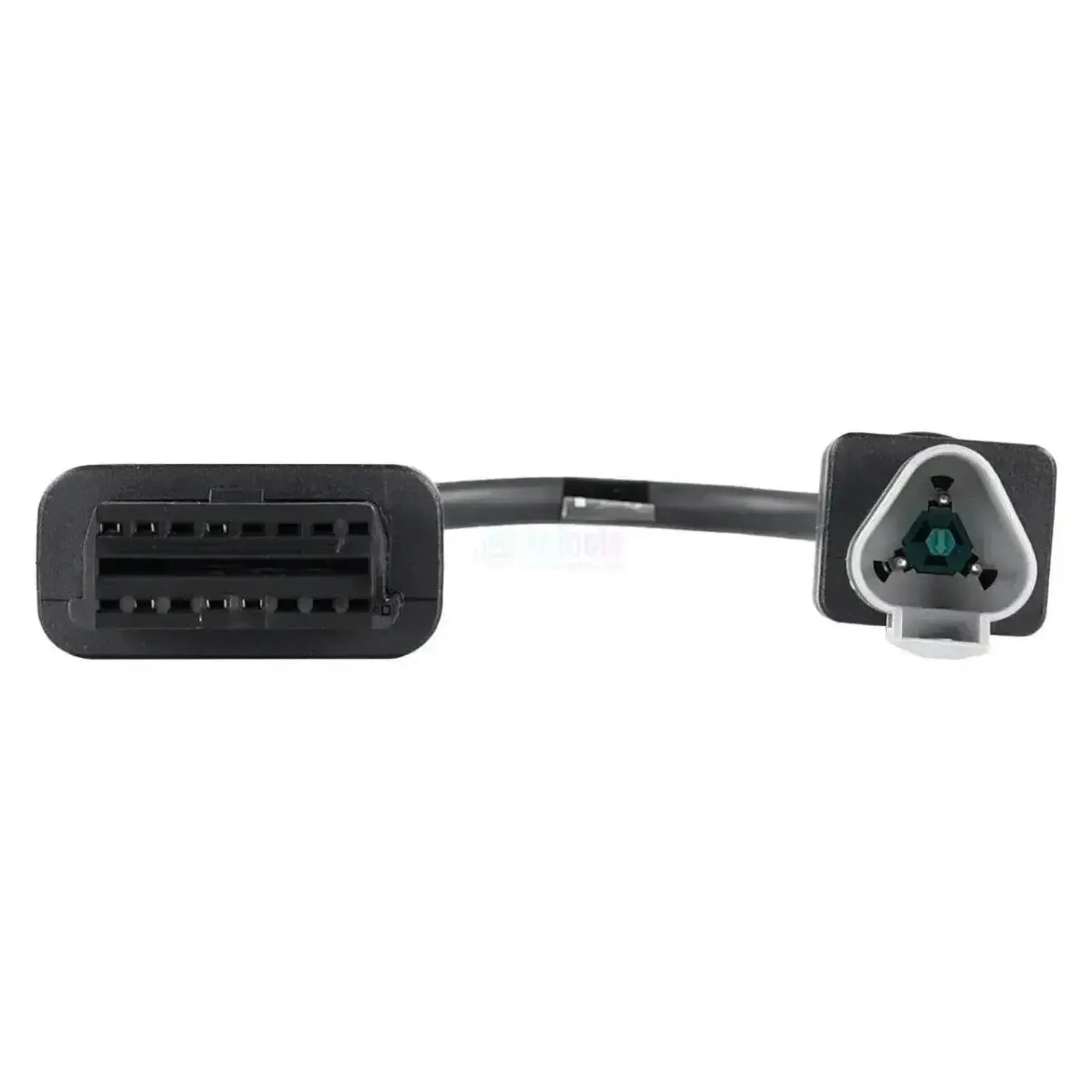

De Jaltest JDC612A is de diagnosekabel voor Yanmar, 3-pin. Hij koppelt de 3-pins aansluiting van de Yanmar-binnenboordmotoren aan de standaard 16-pins OBD2-aansluiting. Aan de motorzijde zit een lichtgrijze huls met een afgeronde driehoekige doorsnede, waarin drie pennen rond een groene wig staan. Het is een rechte kabel zonder aftakking van 28 tot 30 cm.

Zodra de verbinding staat, benadert de Jaltest-software drie motorregelingen en de bedieningspanelen: EDC Yanmar Bosch, EDC Yanmar Generic, de ECM en de panelen VC10 en VC20. Bij de Bosch-regeling staan ook componentaansturing en parameters in de dekking. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest Marine.

PLUSPUNTEN

✔Bij de EDC Yanmar Bosch staan ook componentaansturing en parameters in de dekking, niet alleen uitlezen.
✔Geeft ook toegang tot de bedieningspanelen VC10 en VC20, met parameters, kalibratie en reset.
✔Eén kabel voor vier regeleenheden: Drie motorregelingen en de bedieningspanelen.
✔Op alle motorregelingen kunt u live meekijken terwijl de motor draait.

AANDACHTSPUNTEN

✕De bedieningspanelen VC10 en VC20 leveren geen foutcodes en geen meetwaarden; daarvoor moet u bij de motorregeling zijn.
✕Bij de EDC Yanmar Generic ontbreken de componentaansturing en de parameters die de Bosch-uitvoering wel heeft.
✕Alleen voor de driehoekige 3-pins aansluiting; de industriemotoren (TNV- en TN-serie) hebben een rechthoekige 6-pins stekker, waarvoor de JDC538A bedoeld is.
✕Alles loopt over die ene 3-pins motorstekker; wat daar niet op is aangesloten, bereikt u er niet mee.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en jachtwerven die Yanmar-binnenboordmotoren uitlezen. Via deze verbinding benadert u de regeleenheden van de motor en die van het bedieningspaneel; welke eenheden aanwezig zijn, hangt af van de motorserie aan boord.

Regeleenheden die u kunt benaderen

  • EDC Yanmar Bosch: Motorregeling, met aansturing.
  • EDC Yanmar Generic: Motorregeling, uitlezen en live data.
  • ECM: Motorregeling, onder meer BY-serie.
  • VC10 en VC20: Bedieningspaneel, zonder foutcodes.

Wat u kunt doen

  • Foutcodes: Lezen bij de motorregelingen.
  • Live data: Meekijken terwijl de motor draait.
  • Componenten: Aansturen bij de EDC Yanmar Bosch.
  • Parameters: Bij de Bosch-regeling en de panelen.
  • Kalibratie en reset: Bij de VC10- en VC20-panelen.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de 3-pins stekker in de motorruimte.
  2. Aansluiten: Steek de JDC612A in de motorstekker.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Yanmar en de motorserie in Jaltest Marine.

Compatibele motoren en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Yanmar-binnenboordmotor met de driehoekige 3-pins aansluiting. Onderstaande series voert Jaltest Marine in de dekking.

Yanmar:

  • JH-serie: 3JH40, 4JH45, 4JH57, 4JH80 en 4JH110.
  • BY-serie: 4BY-150 t/m 6BY3-260Z, inclusief de BY2- en BY3-uitvoeringen.
  • LV-serie: 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 en de 8LV-320, 8LV-350 en 8LV-370.
  • SY- en AYEM-serie: 6SY-STP2, 6SY655, 8SY-STP en de 6AYEM-GT, 6AYEM-ET en 6AYEM-ST.
  • Bedieningspanelen: De VC10- en VC20-panelen die bij deze motoren horen.
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. De driehoekige grijze huls met de groene wig hoort bij de binnenboordmotoren; ziet u een rechthoekige grijze stekker met een oranje wig, dan gaat het om een industriemotor en hoort daar de JDC538A bij. Controleer eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC612A) | Yanmar 3-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas
Jaltest
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis
Pereinamasis kabelis
Kokioms transporto priemonėms ar mašinoms naudojamas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėms.Transporto priemonių rūšys
  • Valtis
Kuriame kabelių komplekte yra šis kabelis. Jei jau turite tą komplektą, kabelio atskirai pirkti nereikia.Kabelių komplekto dalis
Jūrinis kabelių komplektas

Tinka

Kokio gamintojo diagnostikos prietaisui tinka kabelis. Vieno gamintojo kabelis paprastai netinka kito gamintojo testeriui.Tinkamas diagnostikos prietaisas
  • Jaltest
Kuriai Jaltest Link sąsajos versijai tinka kabelis. Kai kurie kabeliai veikia tik su naujausia V9.Jaltest Link versija
  • Link V8.1
  • Link V9
Kokio Jaltest modulio reikia kabeliui naudoti. Be tinkamos licencijos kabelis neveiks.Jaltest programinės įrangos modulis
  • Jūrinė technika

Jungtys

Kištukas, jungiamas prie transporto priemonės ar mašinos diagnostikos lizdo. Jis turi tiksliai tikti.Jungtis transporto priemonės pusėje
3 kontaktų OBD
Kištukas diagnostikos prietaiso ar sąsajos pusėje. Dažniausiai 16 kontaktų OBD2 kištukas.Jungtis prietaiso pusėje
16 kontaktų OBD2

Diagnostikos funkcijos

Matote esamas jutiklių matavimo vertes veikiant transporto priemonei. Naudinga ieškant gedimų.Realaus laiko duomenų peržiūra

Matmenys ir svoris

Kabelio ilgis. Ilgesnis kabelis suteikia daugiau judėjimo laisvės, kai lizdas sunkiai pasiekiamas.Kabelio ilgis
30 cm
Valdymo blokai
EDC Yanmar Bosch, EDC Yanmar Generic, ECM, VC10, VC20
Nuorodos numeris
JDC612A

Kitos specifikacijos

Toepassing
Yanmar binnenboordmotoren
Lengte
28 tot 30 cm
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en binnenboord (70002009)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met Jaltest Marine
