Jaltest  |  SKU: JDC554A

Jaltest (JDC554A) | Linde 4 kontaktų OBD – 16 kontaktų OBD2 jungiamasis kabelis | Keltuvai ir kėlimo įrenginiai

€162,95 su PVM
€134,67 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

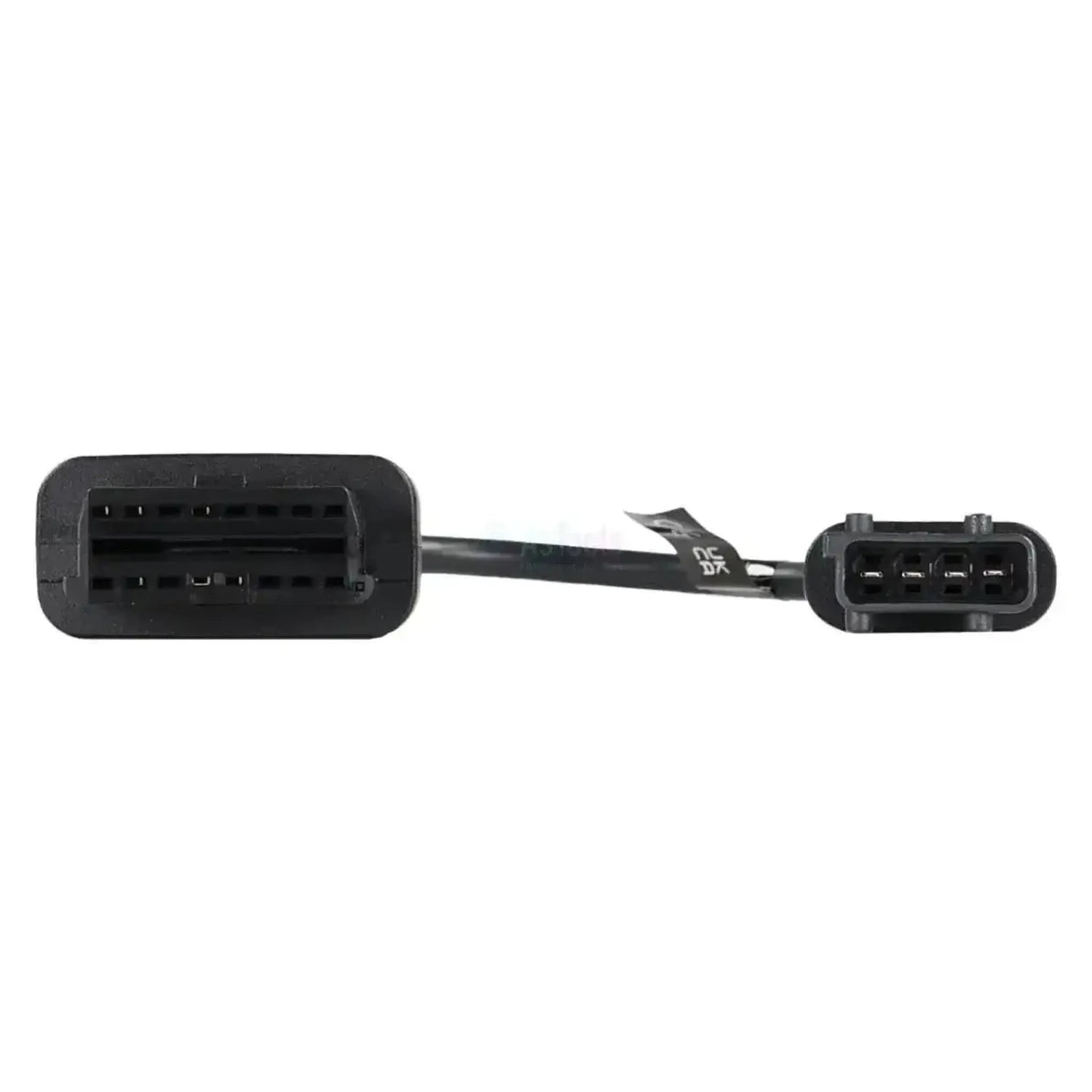

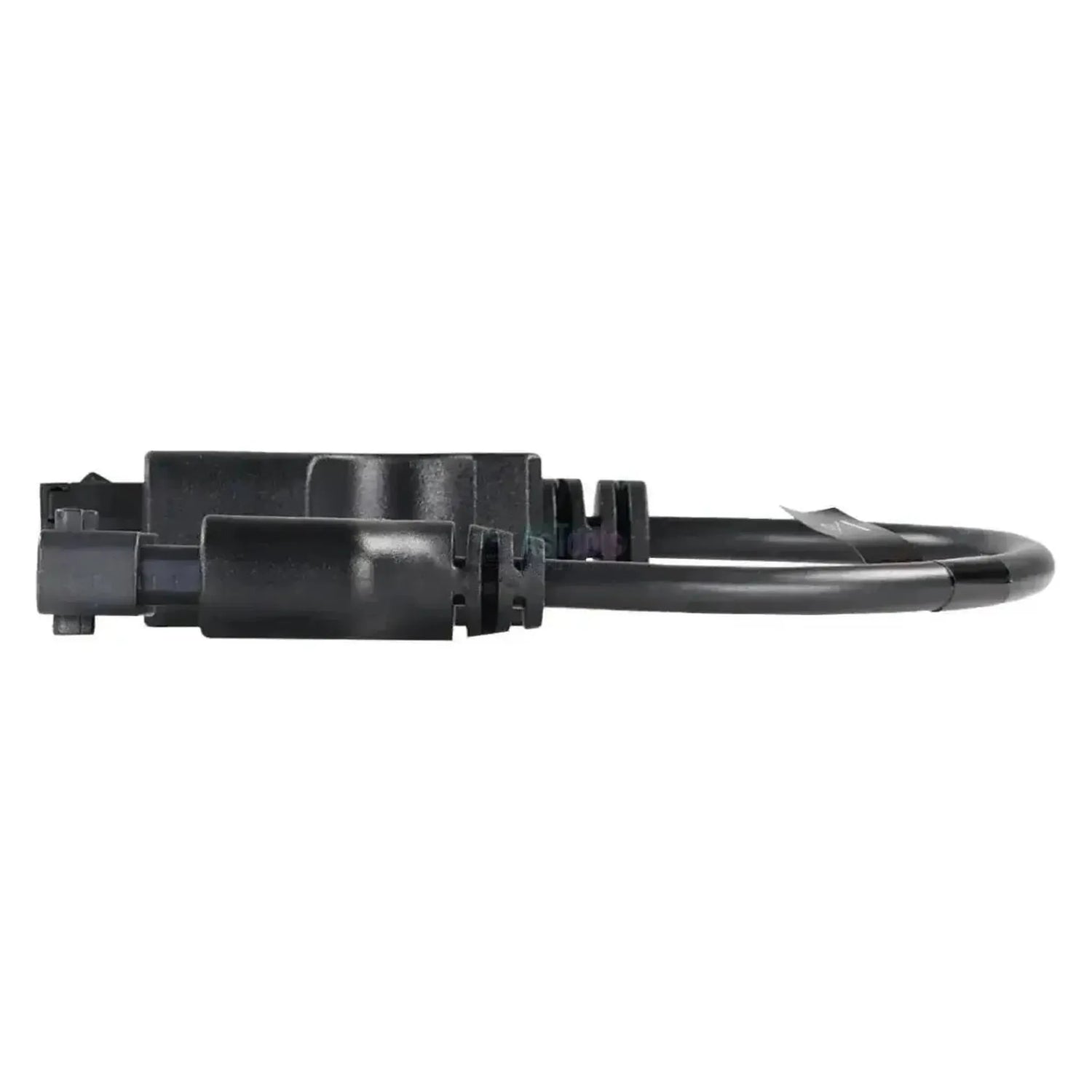

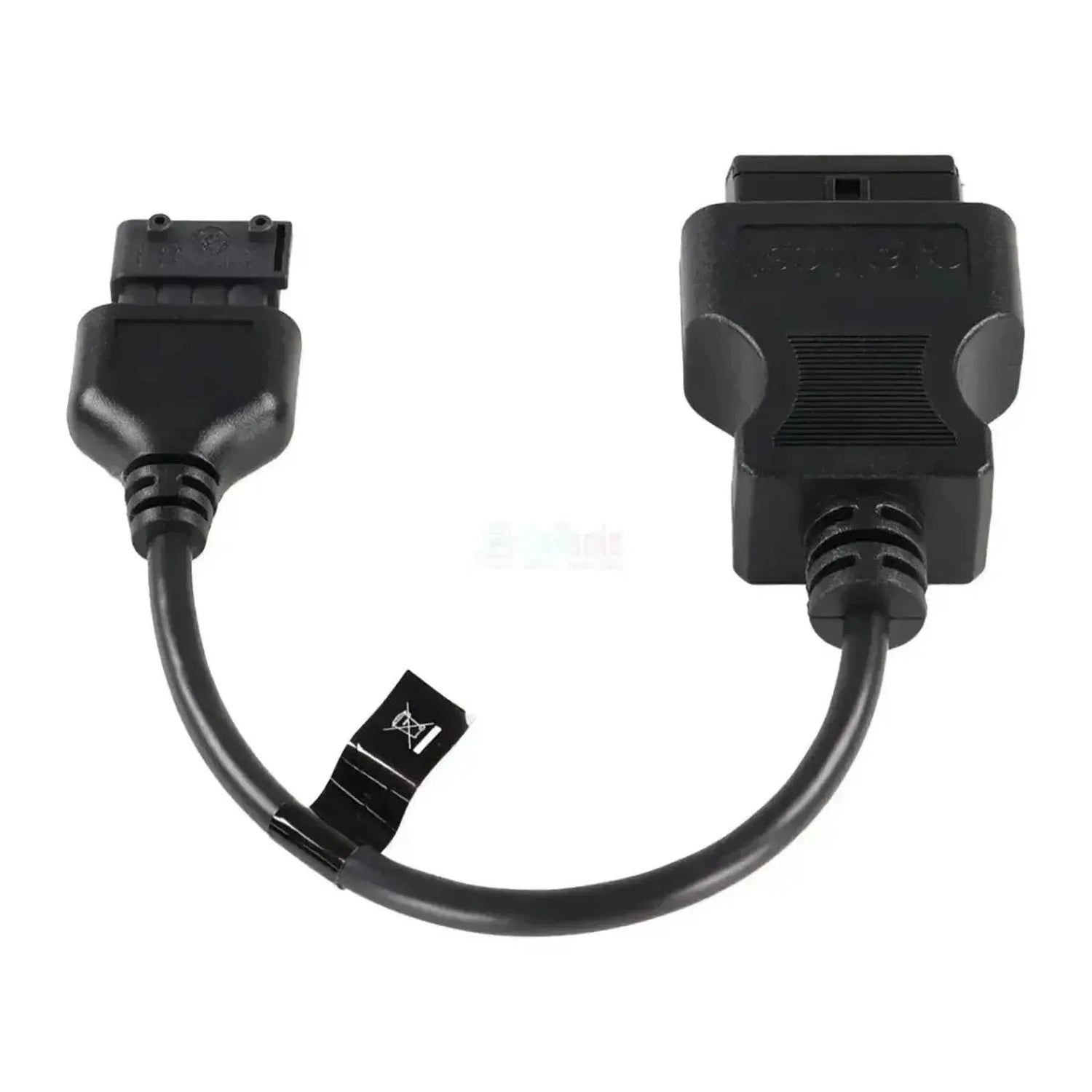

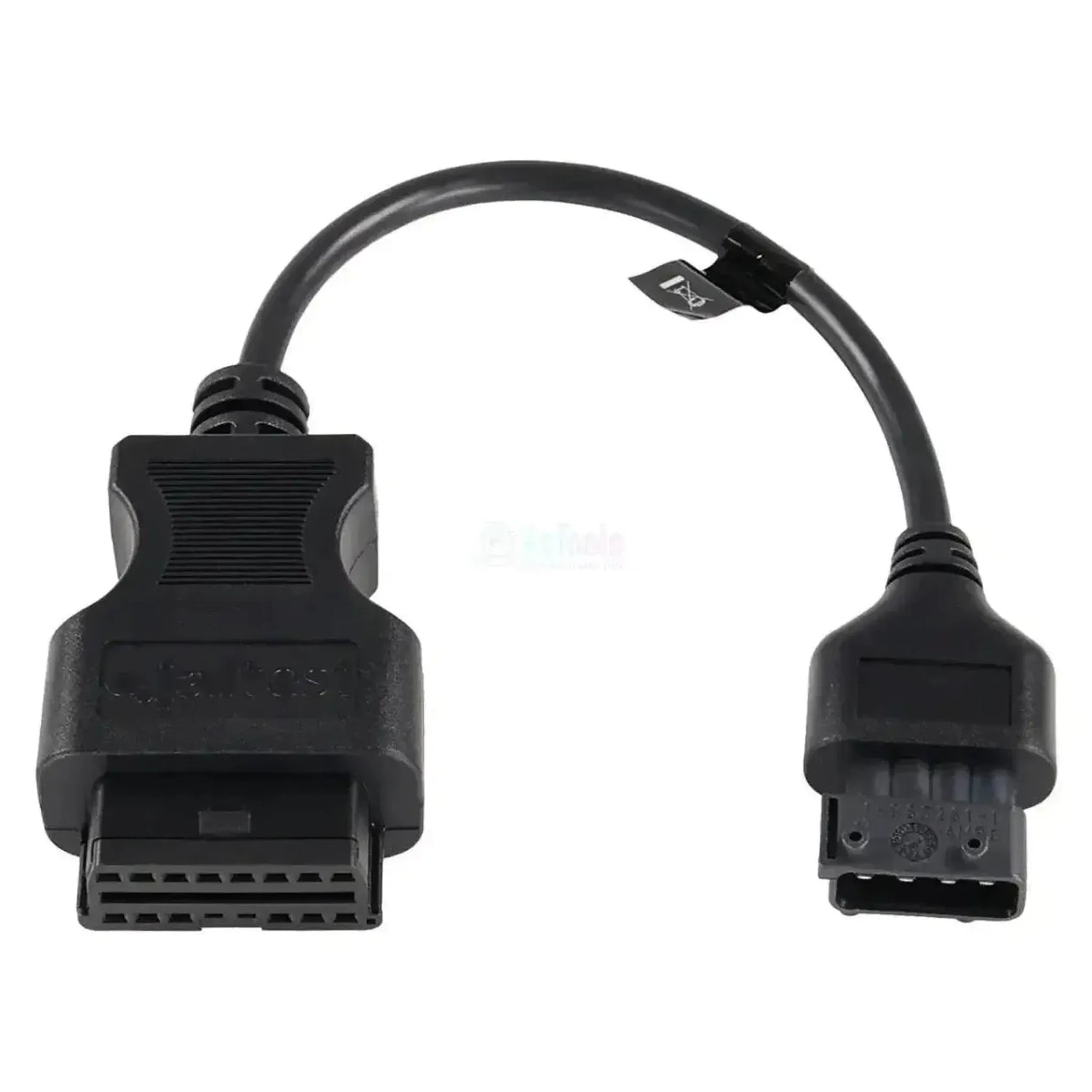

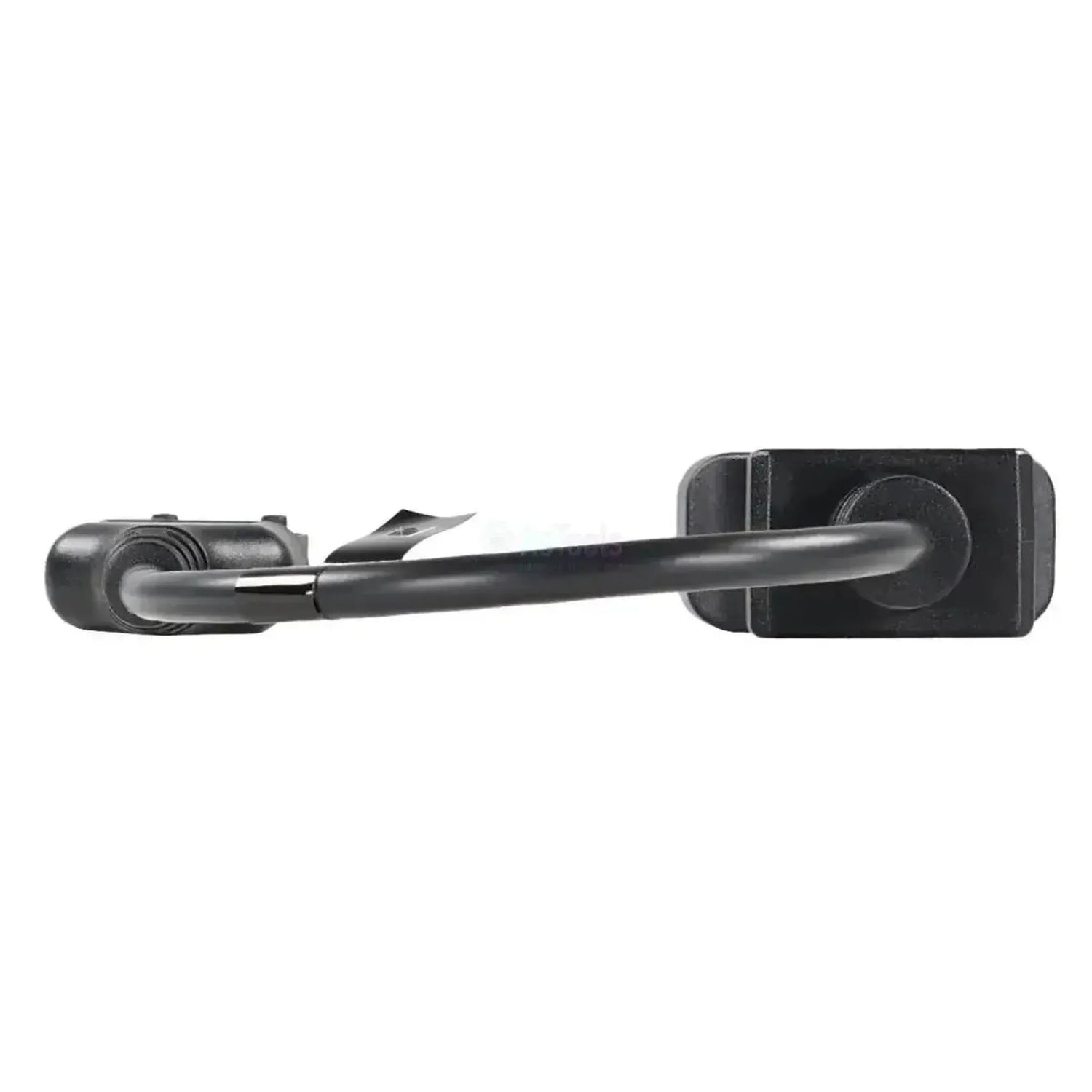

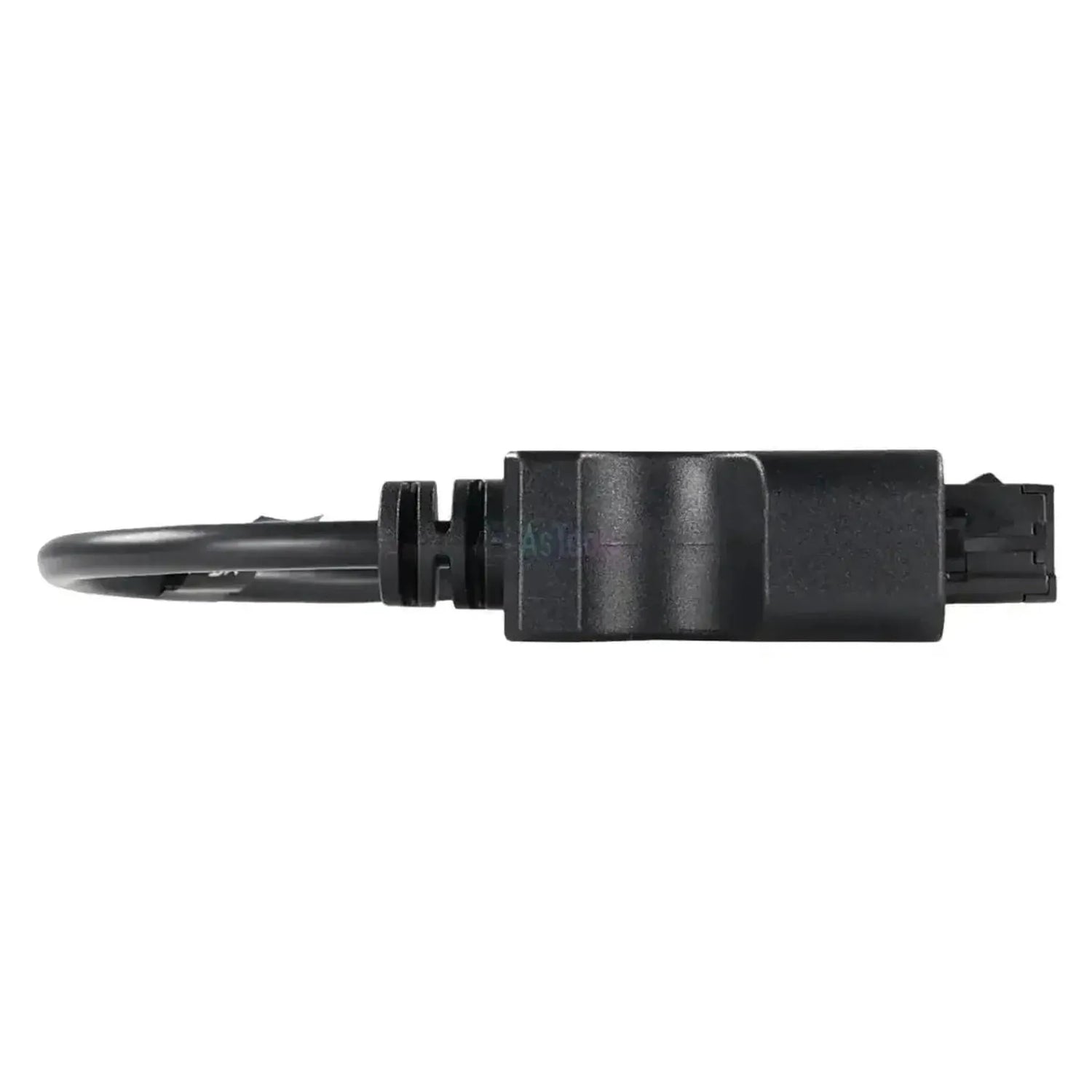

Jaltest JDC554A sujungia Linde sandėlio krautuvų, kaupiamųjų krautuvų ir paletinių vežimėlių stačiakampį 4 kontaktų diagnostikos lizdą su jūsų Jaltest diagnostikos kabelio 16 kontaktų OBD2 jungtimi. Mašinos pusėje yra juoda stačiakampė jungtis su keturiais plokščiais kontaktais vienoje eilėje, fiksavimo atrama viršuje ir tiesi kabelio įvorė. Kabelis yra 28–30 cm ilgio.

Prijungus kabelį, Jaltest programinė įranga pasiekia valdymo blokus už šio lizdo. Lengvesnėje sandėlio technikoje tai yra LAC galios modulis, valdantis elektrinę važiavimo ir kėlimo pavarą; kaupiamuosiuose krautuvuose prie jo prisijungia ekranas LID. Galite nuskaityti klaidų kodus, matavimo verčių ir techninės priežiūros duomenis. Kabelis veikia su Jaltest Link V8.1 ir V9 ir priklauso Jaltest MHE moduliui.

PRIVALUMAI

✔Pasiekiamas LAC galios modulis, elektrinės važiavimo ir kėlimo pavaros valdymo blokas, su klaidų kodais, matavimo vertėmis ir techninės priežiūros duomenimis.
✔Kaupiamuosiuose krautuvuose prie jo prisijungia ekranas LID su krautuvo techninės priežiūros duomenimis.
✔Veikia tiek su Jaltest Link V8.1, tiek su Link V9, todėl tinka ir perėjus prie naujesnės sąsajos.
✔Tas pats lizdas yra T serijos paletiniuose vežimėliuose, L serijos kaupiamuosiuose krautuvuose, N serijos komplektavimo krautuvuose, D serijos dvigubo kaupimo krautuvuose ir R serijos reach krautuvuose.

ATKREIPTINI DĖMESĮ

✕Išplėstinis CAN tinklas, kaip Linde šakiniuose krautuvuose, už jo nepasiekiamas; aprėptis lieka LAC ir, kaupiamuosiuose krautuvuose, ekranas LID.
✕Jaltest šiems valdymo blokams nesiūlo papildomų veiksmų ar kalibravimo procedūrų.
✕Tik stačiakampiam 4 kontaktų lizdui; apvalus 7 kontaktų Linde kištukas priklauso JDC552A, o apvalus 7+7 kontaktų variantas – JDC571.9.
✕Su 28–30 cm kabelis yra trumpas, todėl dirbate arti krautuvo.

Taikymas ir funkcijos

Kabelis skirtas dirbtuvėms ir techninės priežiūros meistrams, kurie nuskaito Linde sandėlio techniką su Jaltest Link. Kokie valdymo blokai yra, skiriasi pagal seriją. Paletiniuose vežimėliuose ir reach krautuvuose aprėptyje yra tik galios modulis LAC, o kaupiamuosiuose krautuvuose prie jo prisijungia ekranas LID.

Valdymo blokai, prie kurių galite prisijungti

  • LAC: Važiavimo ir kėlimo pavaros galios modulis.
  • LID: Ekranas, kaupiamuosiuose krautuvuose.

Ką galite daryti

  • Gedimų kodai: Skaitymas ir trynimas kiekvienam valdymo blokui.
  • Matavimo vertės: Peržiūra skaitmenimis ir grafiku.
  • Techninė priežiūra: Intervalai ir aptarnavimo ataskaita.

Kaip jį naudoti

  1. Kištuko paieška: Raskite 4 kontaktų lizdą po dangteliu.
  2. Prijungimas: Įkiškite JDC554A į lizdą.
  3. Link sujungimas: Prijunkite OBD2 pusę prie diagnostikos kabelio.
  4. Uždegimas įjungtas: Įjunkite krautuvo uždegimą.
  5. Nuskaitymas: Jaltest MHE programoje pasirinkite Linde ir seriją.

Suderinamos transporto priemonės ir taikymas

Lemia kištukas, o ne modelis. Kabelis tinka kiekvienam Linde sandėlio krautuvui, kaupiamajam krautuvui ar paletiniam vežimėliui su stačiakampiu 4 kontaktų diagnostikos lizdu po dangteliu. Žemiau nurodytos serijos, įtrauktos į Jaltest MHE aprėptį. Skirtumą nuo apvalių šakinių Linde krautuvų kištukų galite pamatyti plika akimi.

Linde:

  • 1152 / 1151 / 1153 / 1154 serija: T16 – T25 elektriniai paletiniai vežimėliai.
  • 141 / 144 / 360 serija: T16 – T30 paletiniai vežimėliai.
  • 1170 / 1172 / 1173 / 1174 serija: L06 – L20 kaupiamieji krautuvai.
  • 131 / 139 / 372 / 379 serija: L10 – L16 kaupiamieji krautuvai ir T20 – T30.
  • 132 / 149 / 1159 serija: N20 – N25 komplektavimo krautuvai.
  • 1160 / 1163 / 1164 serija: D06 – D12 dvigubo kaupimo krautuvai.
  • 113 / 115 / 116 / 1120 serija: R10 – R25 reach krautuvai.
  • 1111 serija: N20 komplektavimo krautuvas.
💡
Verta žinoti: Stačiakampis 4 kontaktų lizdas yra po dangteliu ir yra aiškiai mažesnis bei plokštesnis nei šakinių krautuvų apvalūs Linde kištukai. Prieš užsakydami patikrinkite tai ant pačios mašinos.

Komplektacija

  • 1x Jaltest (JDC554A) | Linde 4 kontaktų OBD - 16 kontaktų OBD2 adapterio kabelis | Keltuvo ir kėlimo įrenginiai

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas
Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas
Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis
  • MHE vidaus transportas
Transporto priemonės ar mašinos, kurioms skirtas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėse aptarnaujamai technikai.Transporto priemonių tipai
  • Kėlimo įranga

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje
16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje
4 kontaktų OBD
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis
nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku
Ar galima matyti, kada reikalinga kita techninė priežiūra. Naudinga planuojant vizitą.Priežiūros duomenų peržiūra
Ar galima atlikti papildomas Jaltest siūlomas procedūras kiekvienam valdymo blokui, pavyzdžiui, testus ar mokymo procedūras.Papildomos procedūros

Naudojimas

Nuorodos numeris
JDC554A
Valdymo blokai
LAC (galios modulis) ir LID (ekranas, ant krautuvų)

Kitos specifikacijos

Taikymas
Linde sandėlio krautuvai, kaupiamieji krautuvai ir paletiniai vežimėliai
Jaltest modulis
Jaltest MHE (vidaus transporto ir kėlimo įranga)
Būtina naudojimui
Jaltest Link V8.1 arba V9 su licencija Jaltest MHE
