Jaltest  |  SKU: JDC569.9

Jaltest (JDC569.9) | Curtis 4 kontaktų OBD – 26 kontaktų DB26 jungiamasis kabelis | Keltuvo ir kėlimo įrenginiai

€292,95 su PVM
€242,11 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

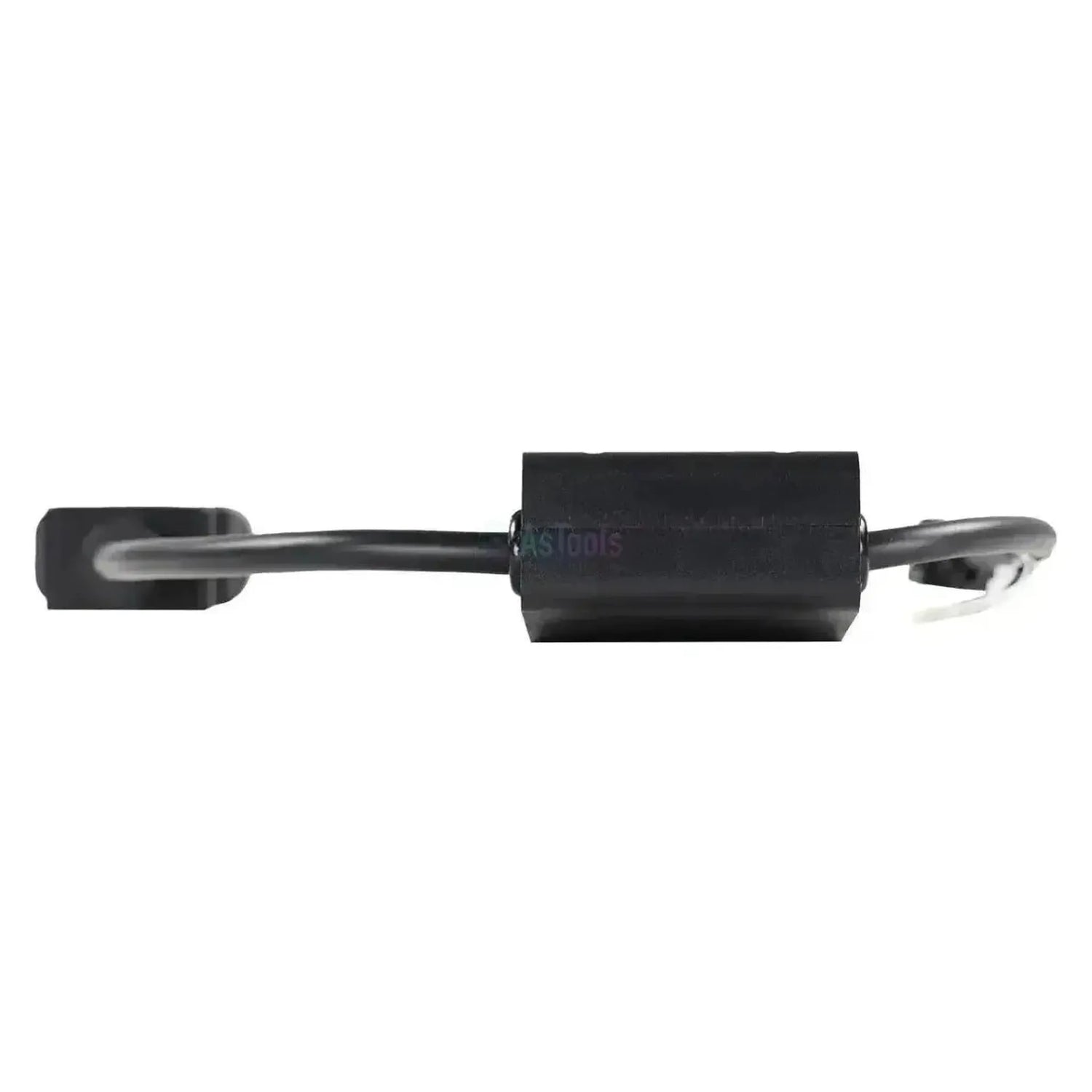

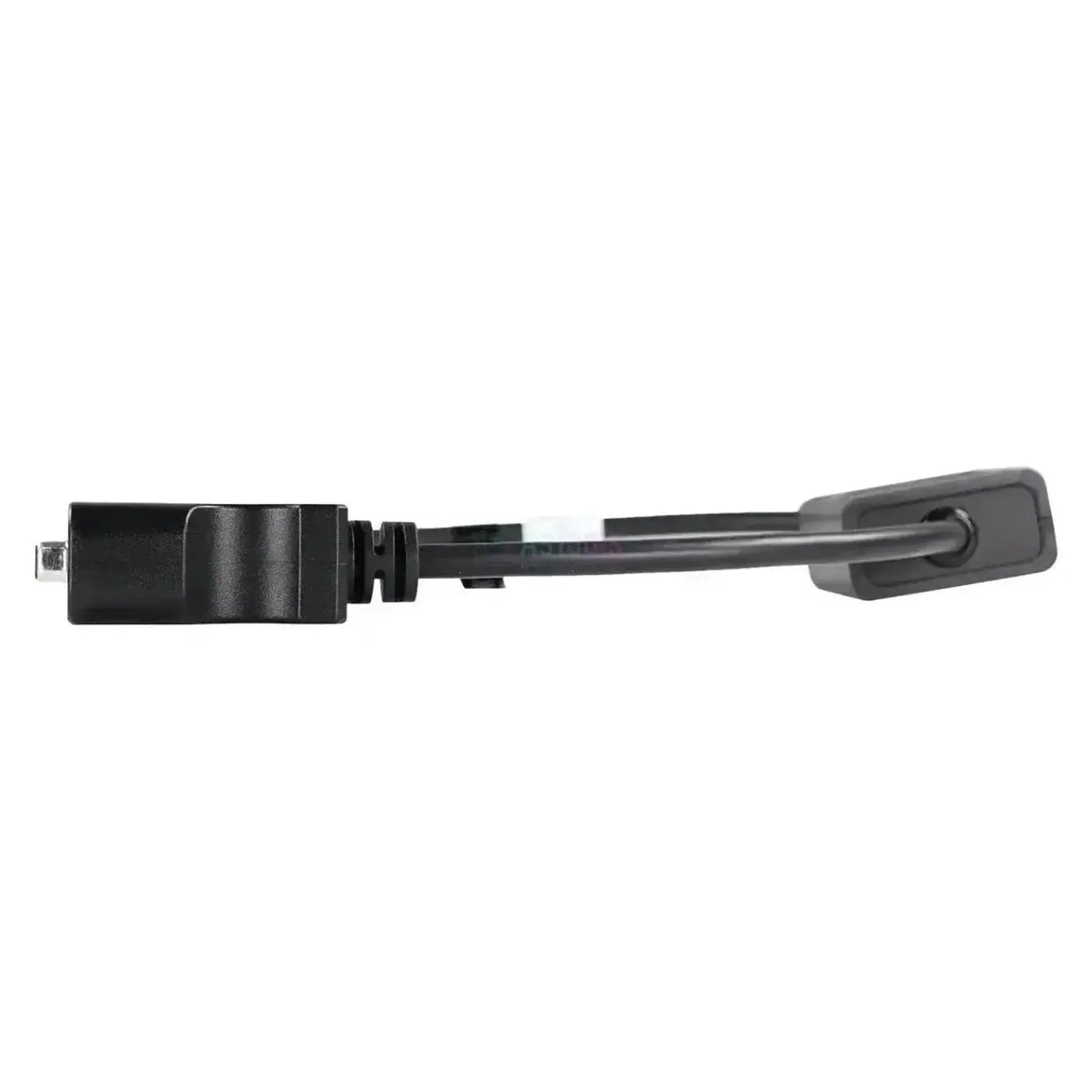

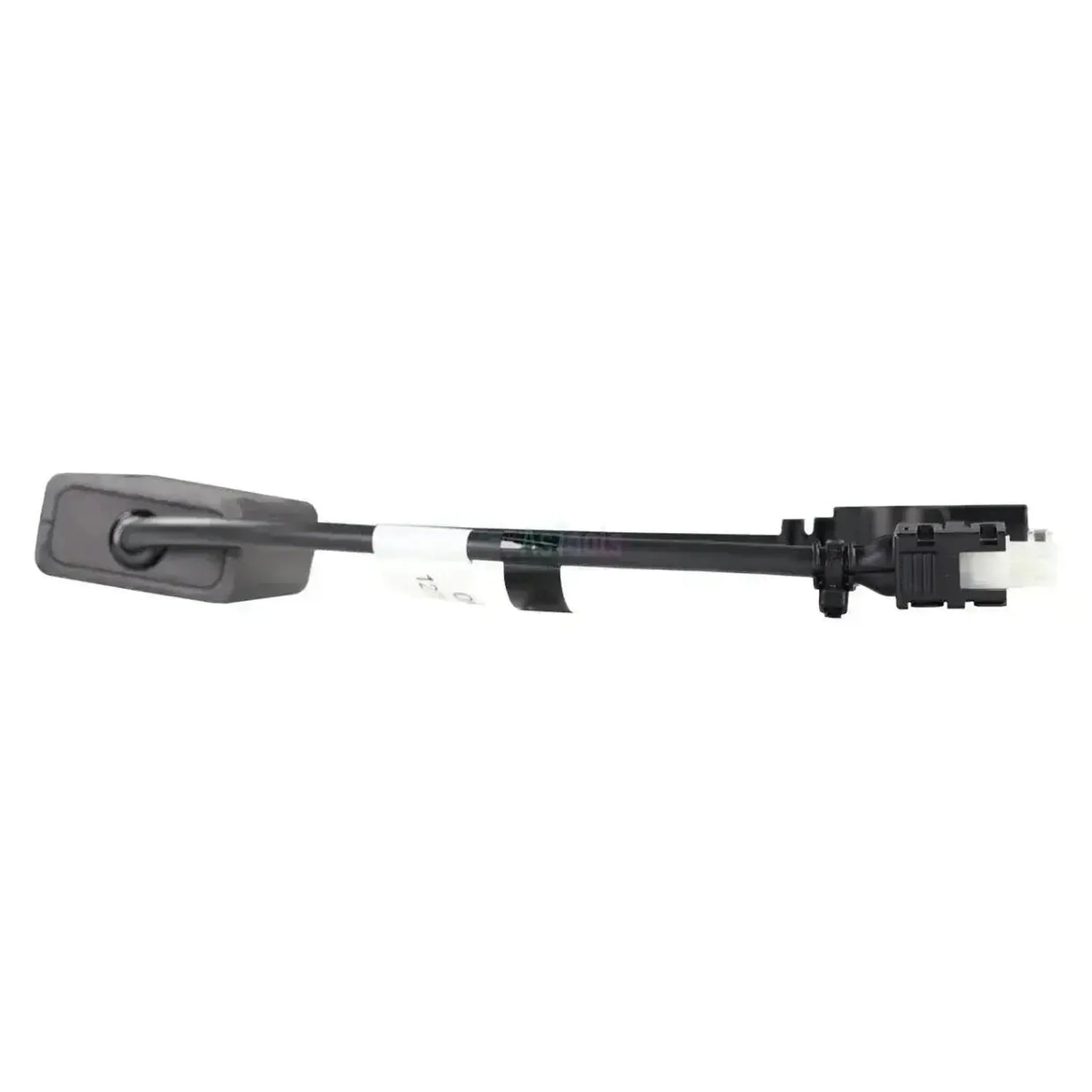

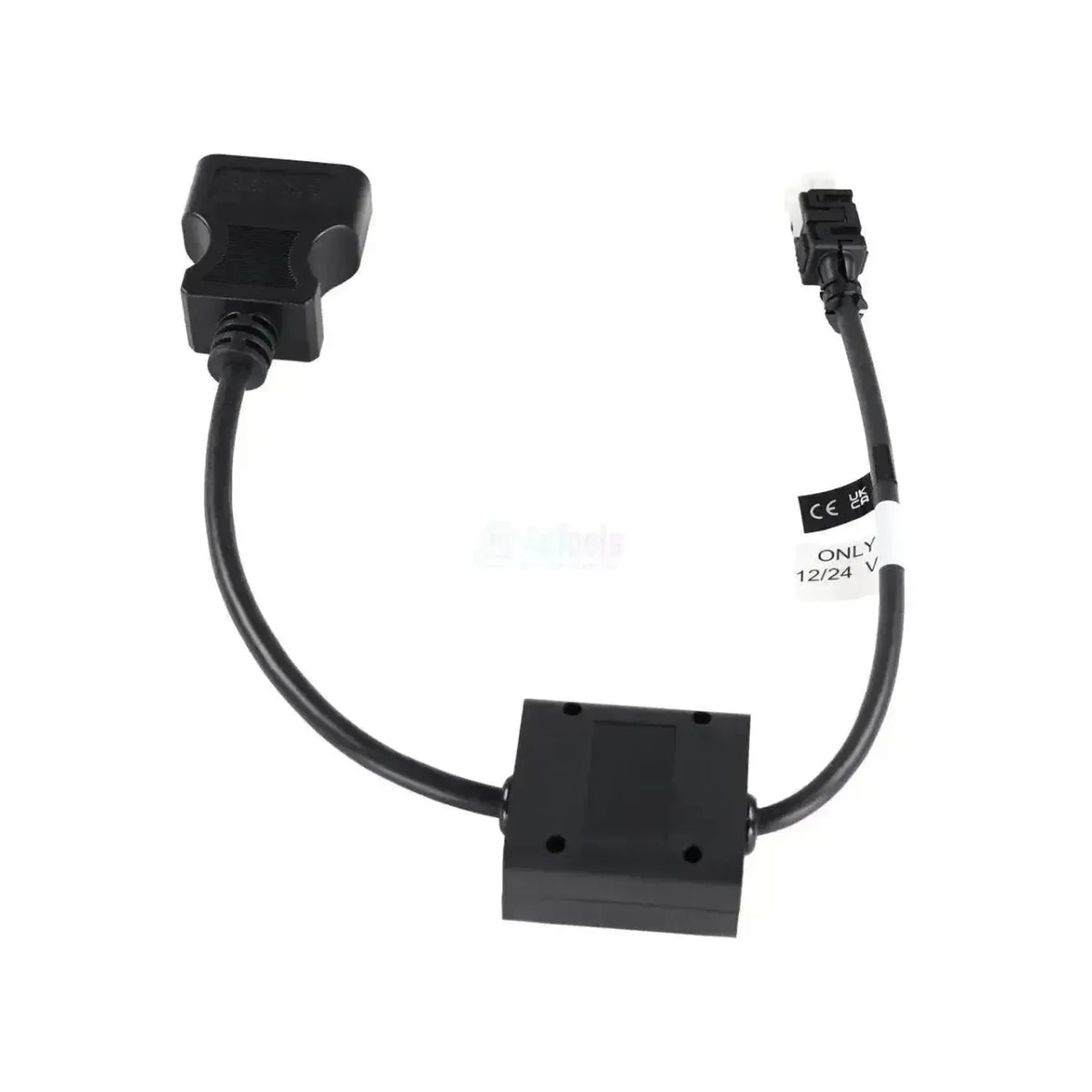

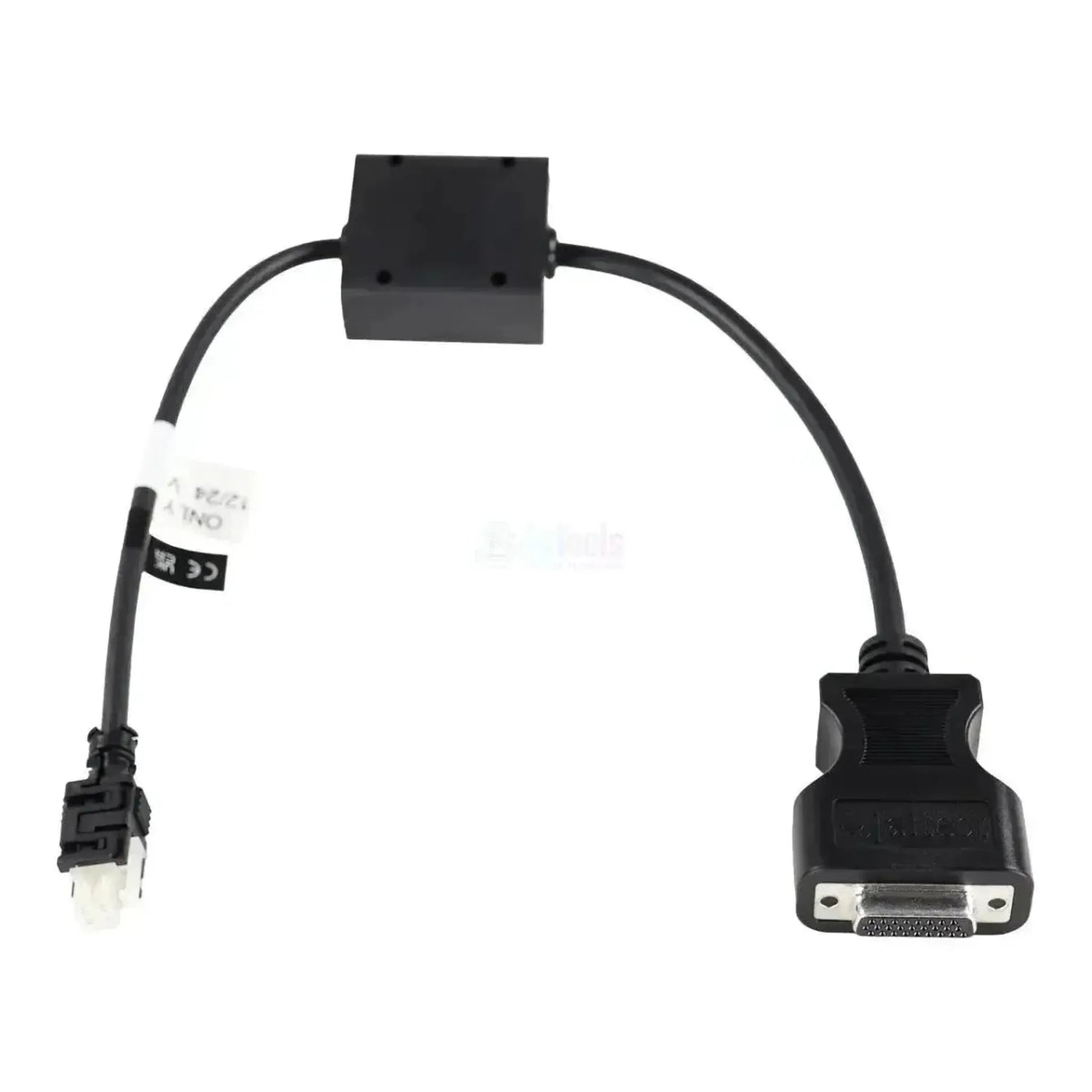

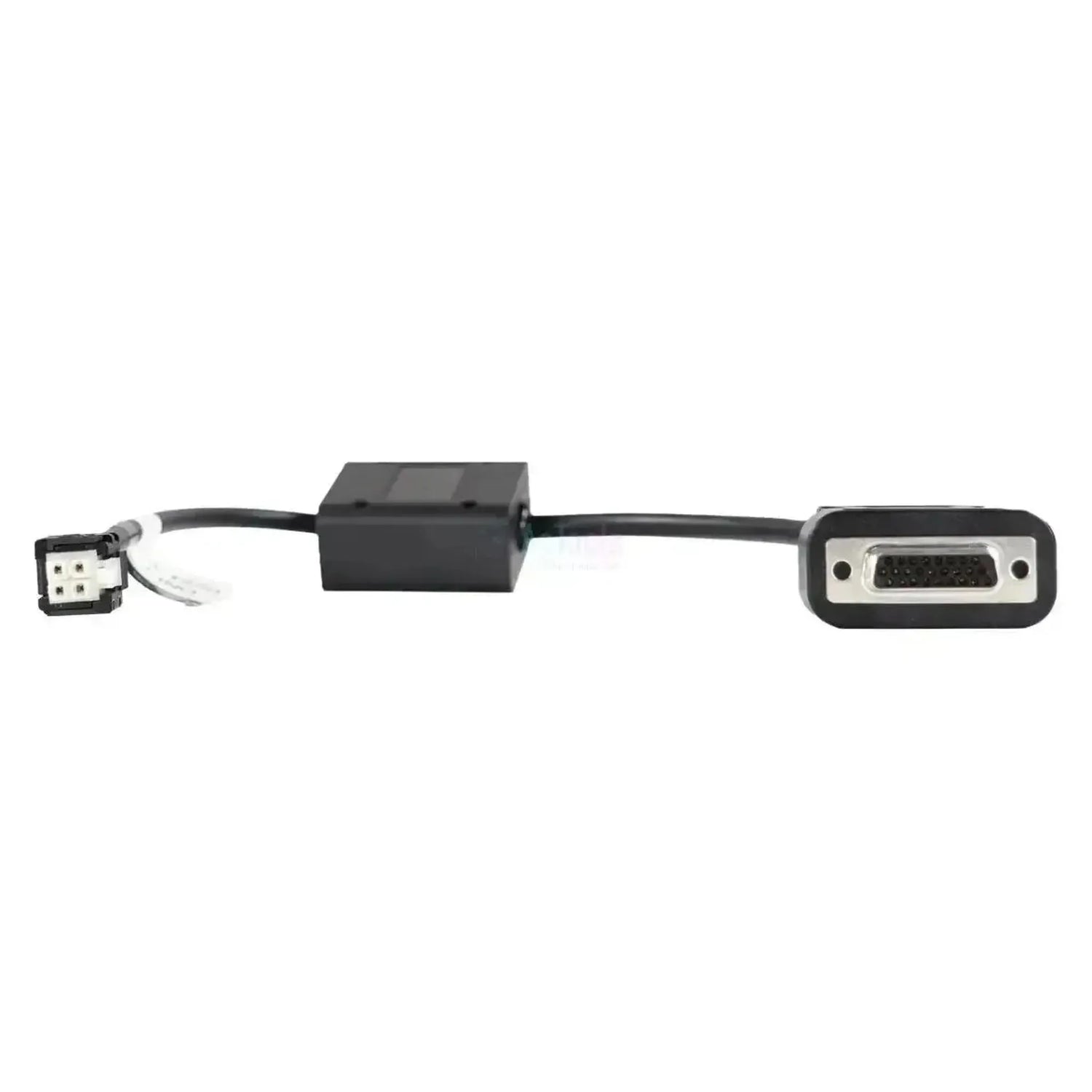

De Jaltest JDC569.9 verbindt de 4-pins diagnoseaansluiting van de Curtis-vermogensmodule rechtstreeks met de 26-pins DB26-ingang van de Jaltest Link; er komt geen extra 16-pins diagnosekabel aan te pas. Halverwege de streng zit een dichtgelast zwart kastje met elektronica, de 4-pins connector zit in een zwart vergrendelhuis en op de kabel zit naast het CE-label een label met 12/24 V ONLY.

Met de kabel aangesloten benadert de Jaltest-software de Curtis-vermogensmodule, die Jaltest als Power module (CPM) per serie in de dekking voert: 1212, 1220, 1228, 1230, 1232, 1236 en 1243. U leest foutcodes, meetwaarden en live data; bij de 1212, 1232 en 1236 stelt u ook parameters in, bij de 1243 niet. De kabel valt onder Jaltest MHE (Material Handling Equipment).

PLUSPUNTEN

✔Gaat rechtstreeks op de DB26-ingang van de Jaltest Link; er komt geen extra 16-pins diagnosekabel aan te pas.
✔Jaltest voert zeven Curtis-series in de dekking: 1212, 1220, 1228, 1230, 1232, 1236 en 1243.
✔Naast foutcodes ook meetwaarden en live data van de vermogensmodule, en bij een deel van de series het instellen van parameters.
✔Het dichtgelaste kastje in de streng onderscheidt deze kabel op het oog van de verder gelijk ogende JDC566.9.

AANDACHTSPUNTEN

✕Componenten aansturen, kalibratie en onderhoud resetten staan bij de Curtis-vermogensmodules niet in de dekking.
✕De functies verschillen per serie: Bij de 1243 ontbreekt het instellen van parameters, bij de 1212, 1232 en 1236 staat dat er wel bij.
✕Alleen voor de Curtis-connector in het zwarte vergrendelhuis; hoort bij uw controller de losse witte connector, dan is de JDC566.9 de juiste.
✕De kabel draagt de markering 12/24 V ONLY en hoort bij machines met 12 of 24 volt boordspanning.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die elektrische heftrucks, magazijntrucks en hoogwerkers met een Curtis-vermogensmodule onderhouden. Elke controllerserie staat apart in de dekking; welke functies u krijgt, hangt af van de serie.

Regeleenheden die u kunt benaderen

  • Power module (CPM): De Curtis-vermogensmodule.
  • Lichtere series: 1212, 1220, 1228 en 1230.
  • Zwaardere series: 1232, 1236 en 1243.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensoren en ingangen bekijken.
  • Parameters: Instellen bij 1212, 1232 en 1236.
  • Live data: Waarden volgen tijdens bedrijf.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de 4-pins aansluiting op de Curtis-controller in het elektrisch compartiment.
  2. Aansluiten: Steek de connector in het zwarte vergrendelhuis op de aansluiting.
  3. Link koppelen: Steek de DB26-kant rechtstreeks in de Jaltest Link.
  4. Machine aan: Zet de machine aan met de sleutelschakelaar.
  5. Uitlezen: Kies in Jaltest MHE de Curtis-module en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de controller, niet het merk van de machine. De kabel past op elke elektrisch aangedreven machine met een Curtis-vermogensmodule met de 4-pins diagnoseaansluiting in het zwarte vergrendelhuis. Welke stekker er op uw controller zit, controleert u ter plekke.

Curtis:

  • Series in de Jaltest-dekking: 1212, 1220, 1228, 1230, 1232, 1236 en 1243.
  • Toepassing: Elektrische heftrucks, magazijntrucks en hoogwerkers.

Verschil met de JDC566.9

De JDC569.9 en de JDC566.9 hebben aan beide uiteinden dezelfde aansluitingen; wat ertussen zit, verschilt.

  • JDC569.9: Dichtgelast kastje met elektronica in de streng, markering 12/24 V ONLY, connector in een zwart vergrendelhuis.
  • JDC566.9: Passieve verloopkabel van 30 cm met een losse witte 4-pins connector.
💡
Goed om te weten: De 4-pins aansluiting hoort bij de Curtis-controller en zit in het elektrisch compartiment van de machine. Van deze aansluiting bestaan twee kabeluitvoeringen: Deze JDC569.9 met het kastje in de streng en de connector in een zwart vergrendelhuis, en de passieve JDC566.9 met een losse witte connector. Vergelijk de vorm met de aansluiting op uw controller.

Verpakkingsinhoud

  • 1x Jaltest (JDC569.9) | Curtis 4-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas
Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas
Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis
  • MHE vidaus transportas
Transporto priemonės ar mašinos, kurioms skirtas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėse aptarnaujamai technikai.Transporto priemonių tipai
  • Kėlimo įranga

Jungtys

Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje
26 kontaktų DB26
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje
4 kontaktų Curtis

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku

Naudojimas

Nuorodos numeris
JDC569.9
Valdymo blokai
Galios modulis
Reikalinga naudojimui
Jaltest Link ir galiojanti programinės įrangos licencija

Kitos specifikacijos

Toepassing
Curtis-vermogensmodules (Power module CPM)
Lengte
Niet opgegeven
Regeleenheden
Power module (CPM), Curtis-series 1212, 1220, 1228, 1230, 1232, 1236 en 1243
