Jaltest  |  SKU: JDC203A

Jaltest (JDC203A) | Mercedes 14-pin OBD1 - 16-pin OBD2 jungtis | Komercinės ir darbo transporto priemonės

€129,95 su PVM
€107,40 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

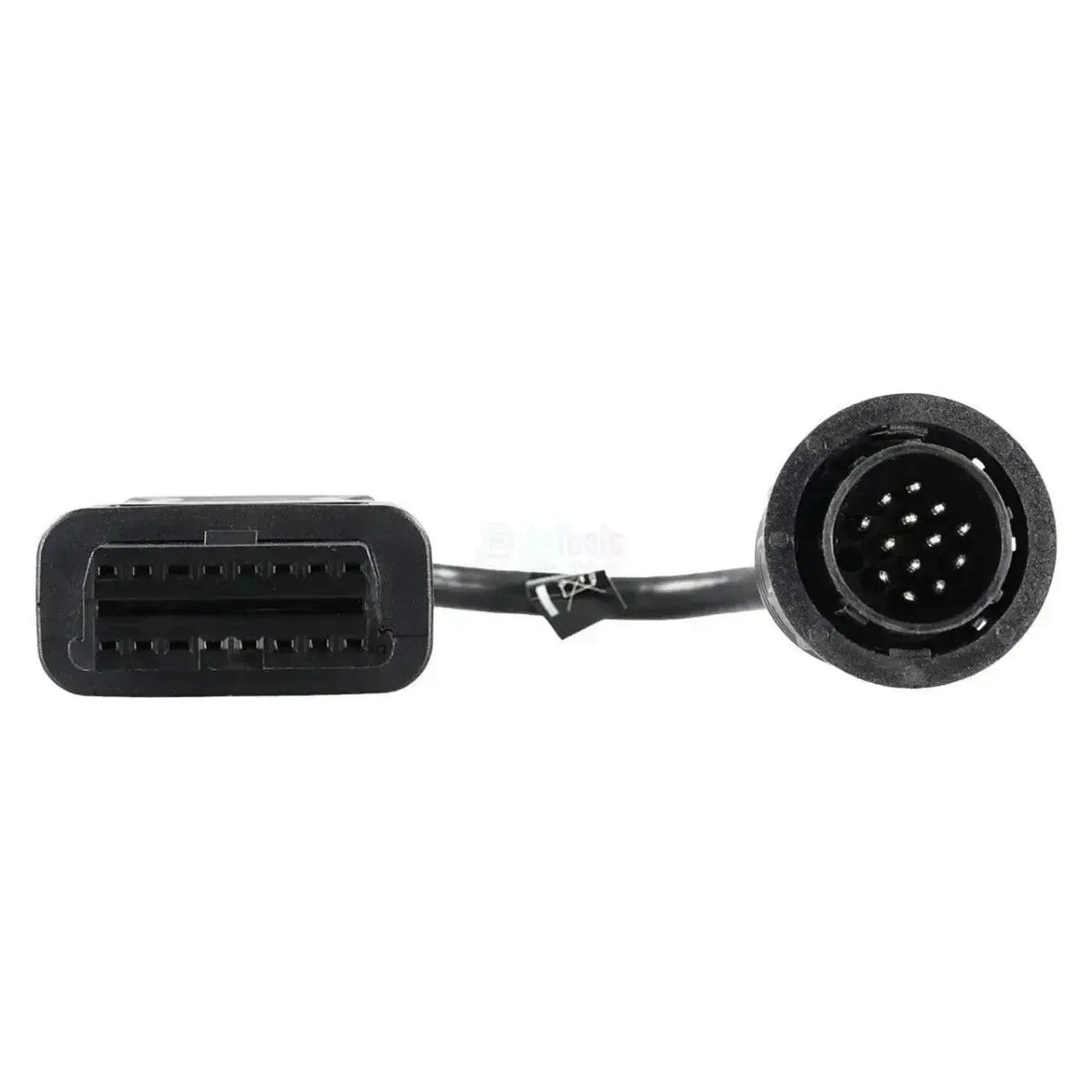

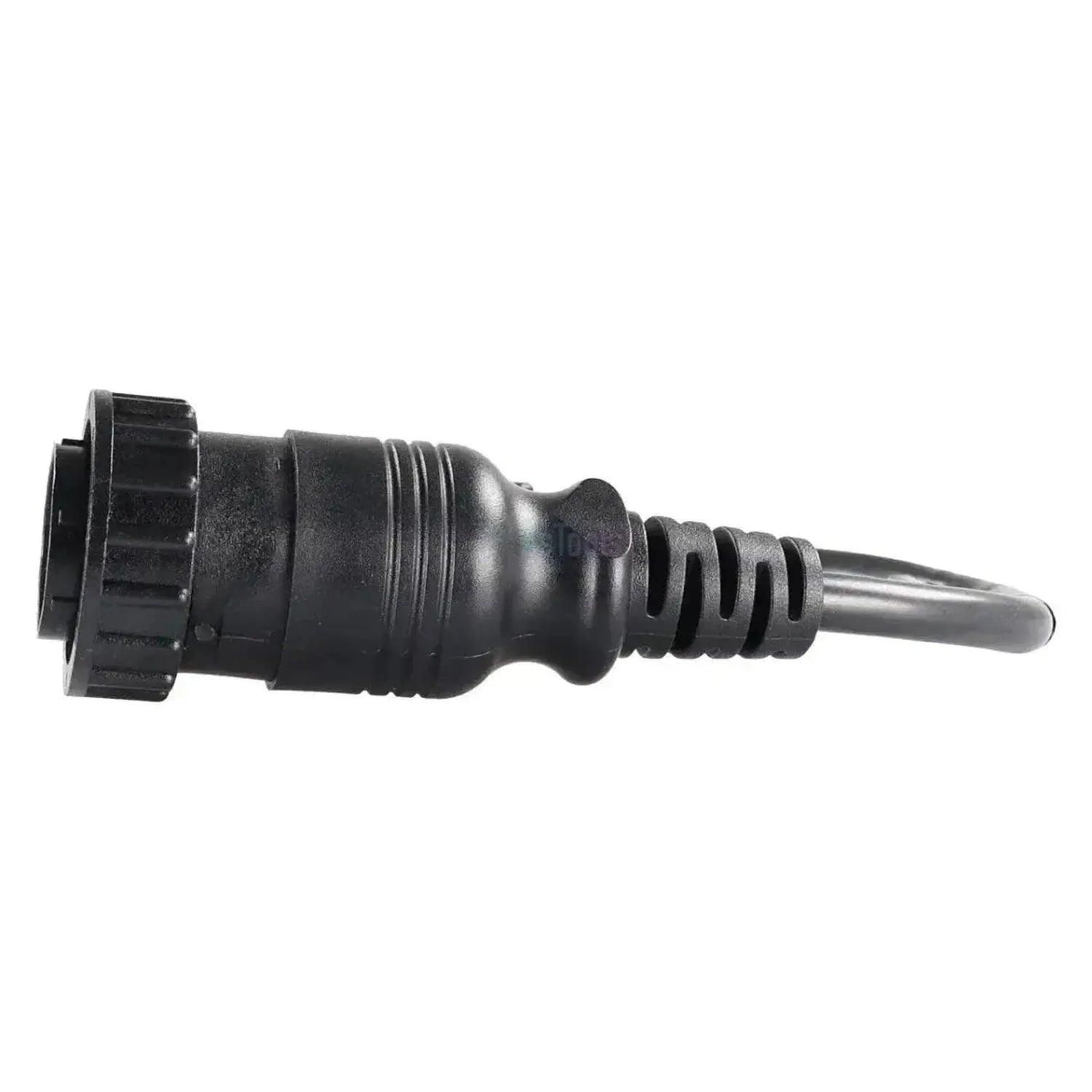

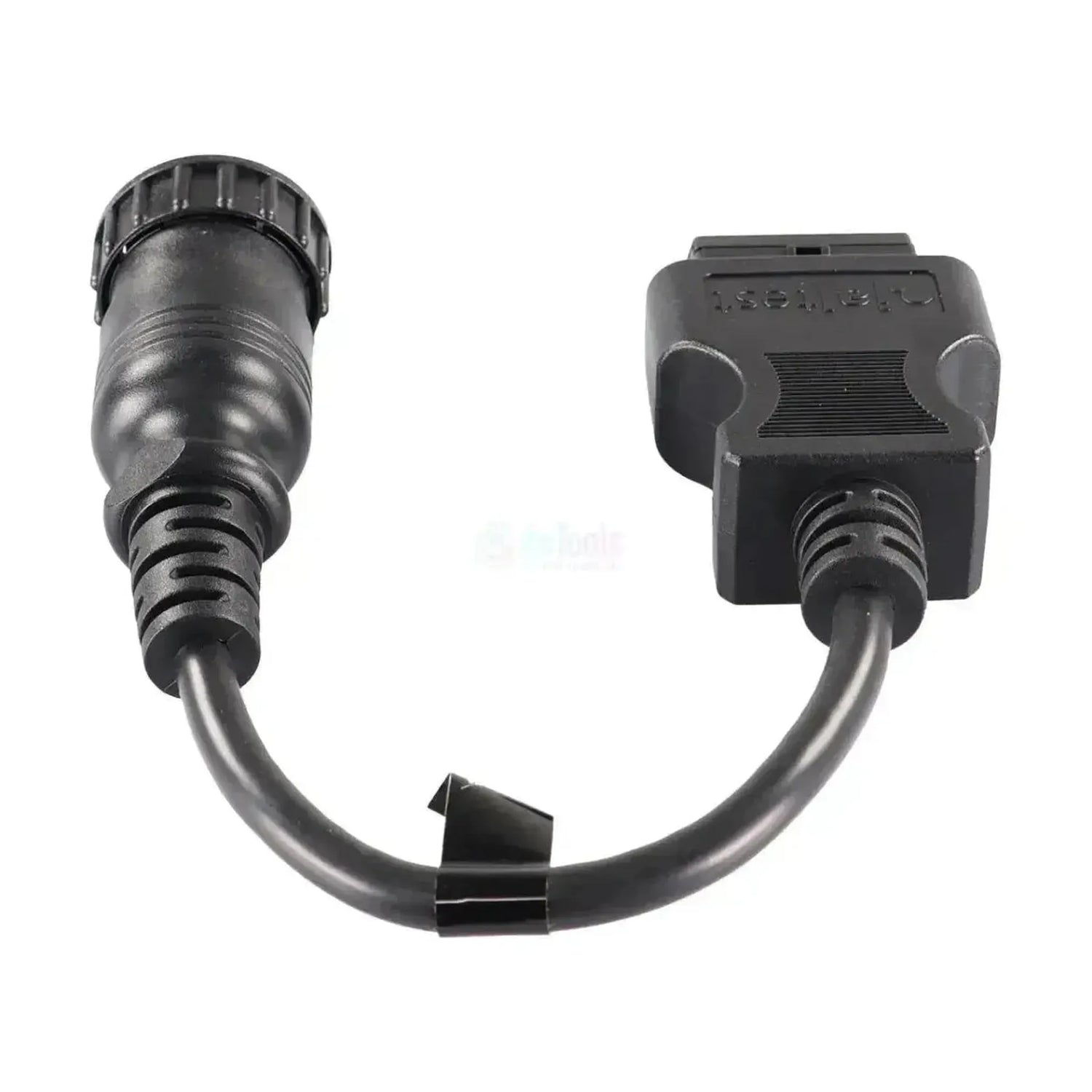

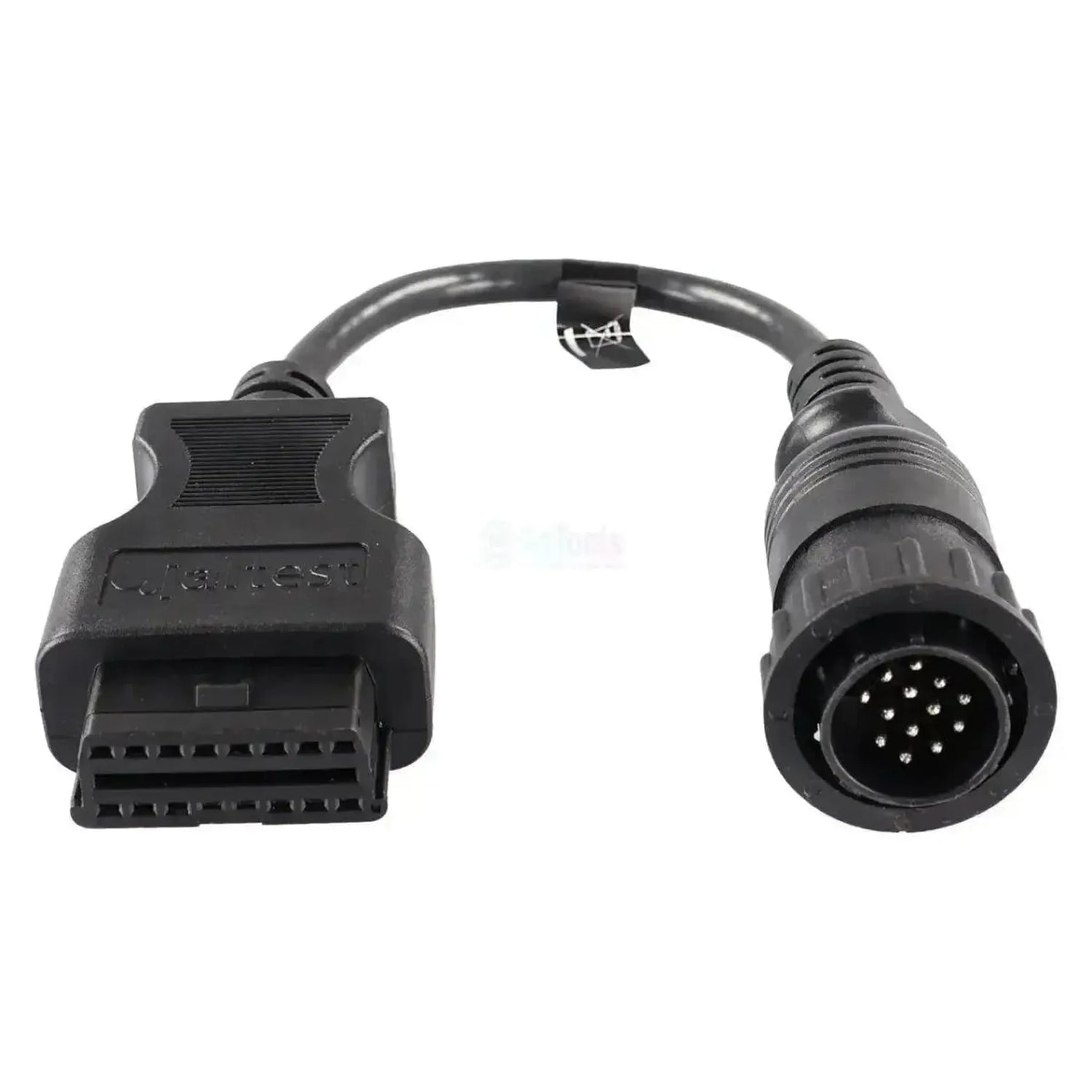

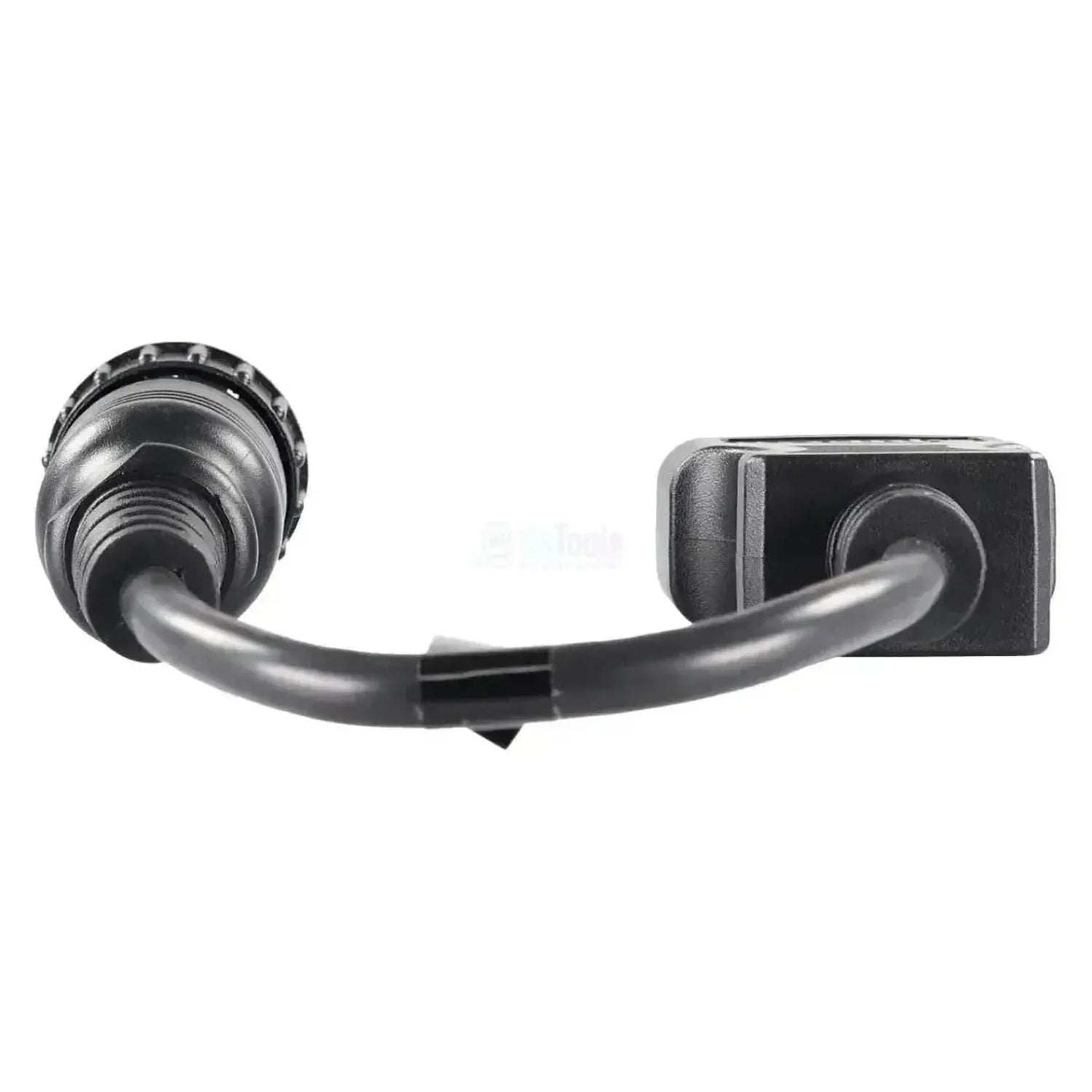

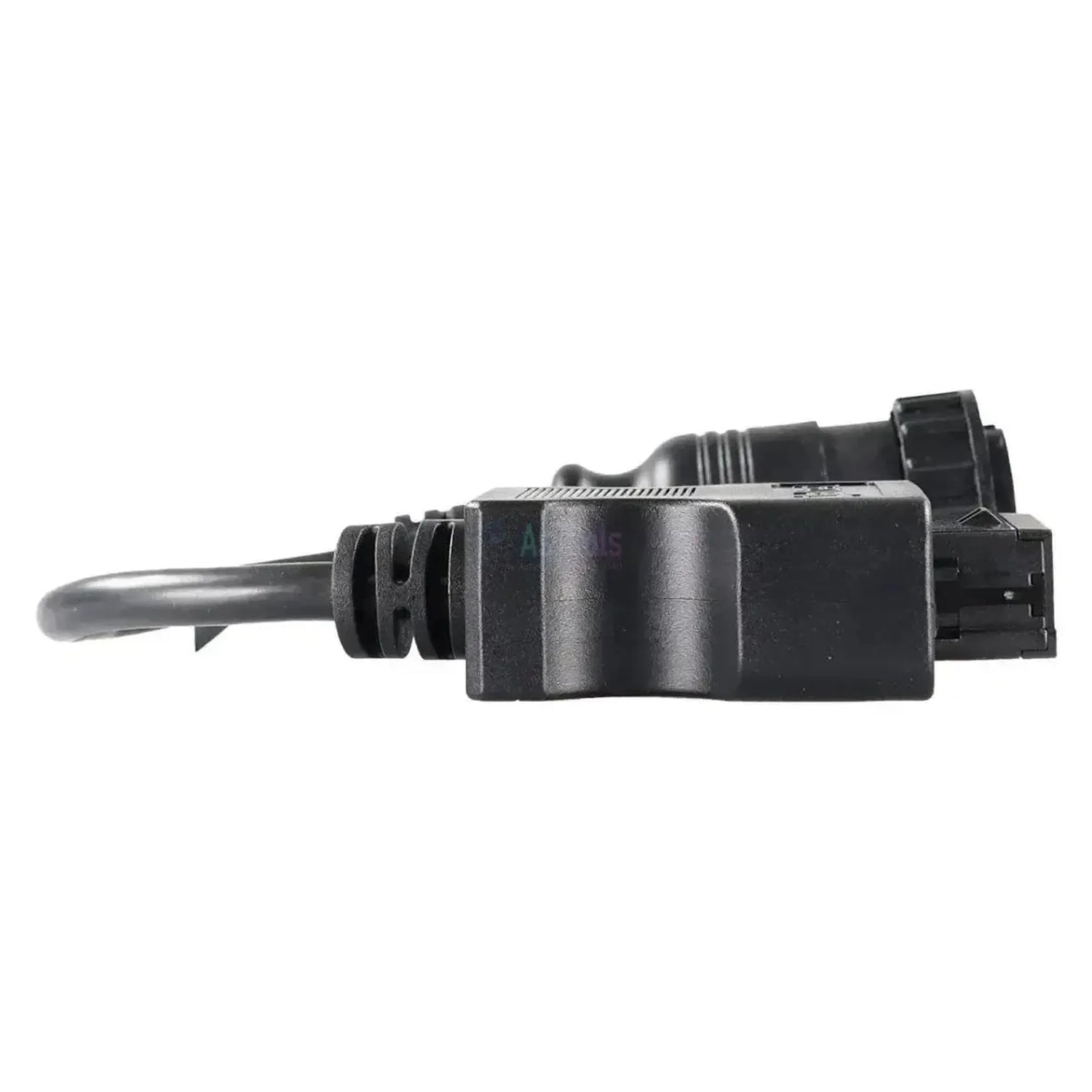

Jungtis Jaltest JDC203A sujungia „Mercedes-Benz" komercinių transporto priemonių savitą apvalią 14-17 kontaktų diagnostinę jungtį su jūsų Jaltest diagnostinio kablelio 16-kontaktų OBD2 įvadu. Transporto priemonės pusėje yra juoda apvali jungtis su rieštais žiedu ir keturiolika kontaktų žiediniame išdėstyme; kabelis išeina tiesiai. Kabelis siekia 28–30 cm ilgio ir veikia su Jaltest Link V8.1 ir V9. Ši apvali jungtis yra kabinoje.

Kai ryšys užmegztas, Jaltest programinė įranga pasiekia transporto priemonės valdymo blokus: variklio valdymą MR su vienetine siurblio sistema, važiavimo valdymą FR bei visą pavarų ir sankabos valdymą (GS, AG ir KS), be to stabdžius, pneubusą, instrumentų skydelį ir priežiūros sistemą. Jų buvimas priklauso nuo modelio: 1990-ųjų SK/MK/LK turi tik dalį blokų, kurie yra Actros. „Mercedes-Benz" šią apvalią jungtį naudojo iki Euro IV įvedimo (2005 spalio mėn.). Kabelis priskiriamas Jaltest CV (komercinei transporto priemonei).

PRANAŠUMAI

✔Pasiekia variklio valdymą MR su vienetine siurblio sistema ir važiavimo valdymą FR, kuris suderina variklio, stabdžio ir transmisijos užklausas.
✔Taip pat pagrindinės sistemos blokai GS (pavarų valdymas), AG (automatinis greičio parinkimas) ir KS (sankabos valdymas) yra aprašyti.
✔Be to stabdžiai (ABS 6 ir BS), retarderis RS, pneumatinė suspensija NR, instrumentų skydelis INS ir priežiūros sistema WS.
✔Vienas kabelis visai linijai iki Euro IV, nuo SK/MK/LK iki Actros 2 (MP2), Atego, Axor, Vario, Econic ir Unimog.

SVARBŪS ASPEKTAI

✕Elektronikos turinys labai skiriasi: 1990-ųjų SK/MK/LK turi tik dalį valdymo blokų, kurie yra Actros.
✕Tik apvaliai 14-kontaktų jungčiai; nuo Euro IV Actros, Atego ir Axor gavo standartizuotą 16-kontaktų OBD2 jungtį.
✕Kokie valdymo blokai ir funkcijos yra, priklauso nuo modelio ir versijos; aprašymo sąrašas skiriasi pagal seriją.
✕Su 28–30 cm ilgiu kabelis yra trumpas, todėl dirbsite šalia jungties kabinoje.

Taikymo sritys ir funkcijos

Per šią jungtį naudojant Jaltest programinę įrangą pasiekiate transporto priemonės valdymo blokus. Kurie blokai yra, priklauso nuo serijos ir versijos: Atego pasiskirstymo greitaeigis turi kitokius modulius nei Actros vilkikas. Toliau pateikti blokai paimti iš „Mercedes-Benz" aprašymo Jaltest.

Valdymo blokai, kuriuos galite pasiekti

  • MR, variklio valdymas su vienetine siurblio sistema: Elektroninis dyzelinio variklio valdymas su vienetinėmis siurblio sistemomis.
  • FR, važiavimo valdymas: Blokas, kuris suderina variklio, stabdžio ir transmisijos užklausas.
  • GS, AG ir KS: Pavarų valdymas, automatinis greičio parinkimas ir sankabos valdymas.
  • ABS 6 (K) / ABS 6 (KWPDC) ir BS: Antiblokavimo sistema ir elektroninis stabdžių valdymas.
  • RS, retarderio valdymas: Retarderio valdymas.
  • NR, elektroniškai valdoma pneumatinė suspensija: Pneumatinės suspensijos lygio reguliavimas.
  • INS ir WS: Instrumentų skydelis ir priežiūros sistema su bloko serijos numeriu ir programinės įrangos versija.
  • PSM, parametruojamasis kėbulo modulis: Modulis kėbulo ir montavimo funkcijoms.
  • ART, SPA ir SRS: Atstumo valdymas, juostų saugojimas ir oro pagalvių sistema.

Ką galite daryti

  • Perskaityti ir ištrinti klaidas: Perskaityti valdymo įrenginio klaidų atmintį su aptiktos gedimos aprašymu.
  • Peržiūrėti matavimo reikšmes: Aktualias sensų reikšmes, prijungtus prie valdymo vieneto, skaičiais ir grafike.
  • Valdyti komponentus: Tiesiogiai suaktyvinti dalis, siekiant nustatyti, ar geda yra pačioje dalyje ar laiduose.
  • Nustatyti parametrus: Rašyti konfigūracijas ir nustatymus į valdymo vienetą.
  • Atlikti kalibravimus: Sistemose, kuriose Jaltest siūlo kalibravimo procedūrą, pavyzdžiui, pakeitus komponentą.
  • Priežiūros nustatymas atstatyti: Priežiūros skaitiklis atstatyti per transporto priemonės priežiūros sistemą.

Suderinami transporto priemonės tipai ir panaudojimas

Svarbi jungtis, o ne modelis. Šis kabelis tinka bet kuriam „Mercedes-Benz" komerciniam transporto viduiui su apvalia 14-kontaktų diagnostine jungtimi. Toliau nurodytų serijų Jaltest CV yra aprašytas; pabaigos metai nupjauti iki 2005 spalio mėn., kai standartizuota 16-kontaktų OBD2 jungtis sunkvežimiams tapo privaloma. Rieštą žiedą ir keturiolika kontaktų atpažinsite teisingą jungtį.

„Mercedes-Benz":

  • SK / MK / LK: (1989 – 1998)
  • Actros (MP1): (1996 – 2002)
  • Actros 2 (MP2): (2002 – 2005)
  • Atego (1-a karta): (1998 – 2005)
  • Axor: (2001 – 2005)
  • Vario: (1996 – 2005)
  • Econic: (1998 – 2005)
  • Unimog U 300 / U 400 / U 500: (2000 – 2005)
💡
Naudinga žinoti: Apvali 14-kontaktų jungtis yra kabinoje ir turi kontaktus, o ne lizdus. Nuo Euro IV (2005 spalio mėn.) „Mercedes-Benz" diegė standartizuotą 16-kontaktų OBD2 jungtį. Prieš užsakydami suskaičiuokite kontaktus jūsų kabinoje.

Pakuotės turinys

  • 1x Jaltest (JDC203A) | Mercedes 14-kontaktų OBD1 - 16-kontaktų OBD2 Perėjimo kabelis | Verslas ir Transporto Priemonė

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC203A
Tipas Adapteris
Panaudojimas Mercedes-Benz komercinės transporto priemonės su apvalia 14-kontaktų diagnostine jungtimi
Ilgis 28 - 30 cm
Sąsaja Jaltest Link V8.1 ir V9
Transporto priemonės šoninė jungtis 14 kontaktų OBD1 (apvali, rieštasis žiedas, keturiolika kontaktų)
Sąsajos pusės jungtis 16-kontaktų OBD2
Valdymo blokai MR (variklis), FR (važiavimo valdymas), GS, AG ir KS (pagrindinė sistema), ABS 6 ir BS (stabdžiai), RS (retarderis), NR (pneumatinė suspensija), INS ir WS (instrumentų skydelis ir priežiūra), PSM, ART, SPA ir SRS
Segmentas Pramonės ir darbo transportas
Jaltest modulis Jaltest CV (šilumos transporto priemonės)
Kabelio komplekto dalis Sunkvežimių ir autobusų kabelių rinkinys (29362)
