Jaltest  |  SKU: JDC570A

Jaltest (JDC570A) | Deutz 19 kontaktų OBD – 16 kontaktų OBD2 adapterio kabelis | Vidaus degimo variklis

€144,95 su PVM
€119,79 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

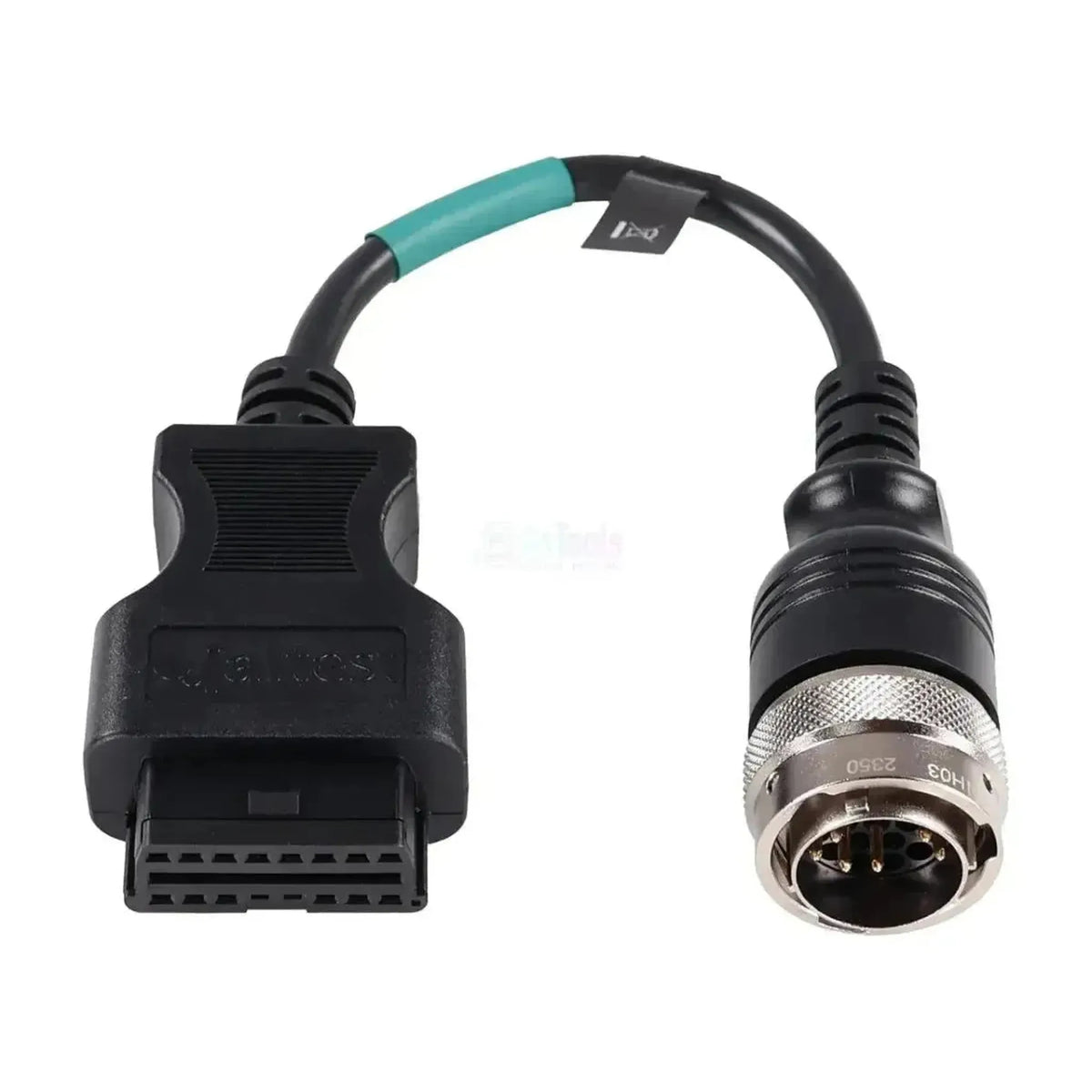

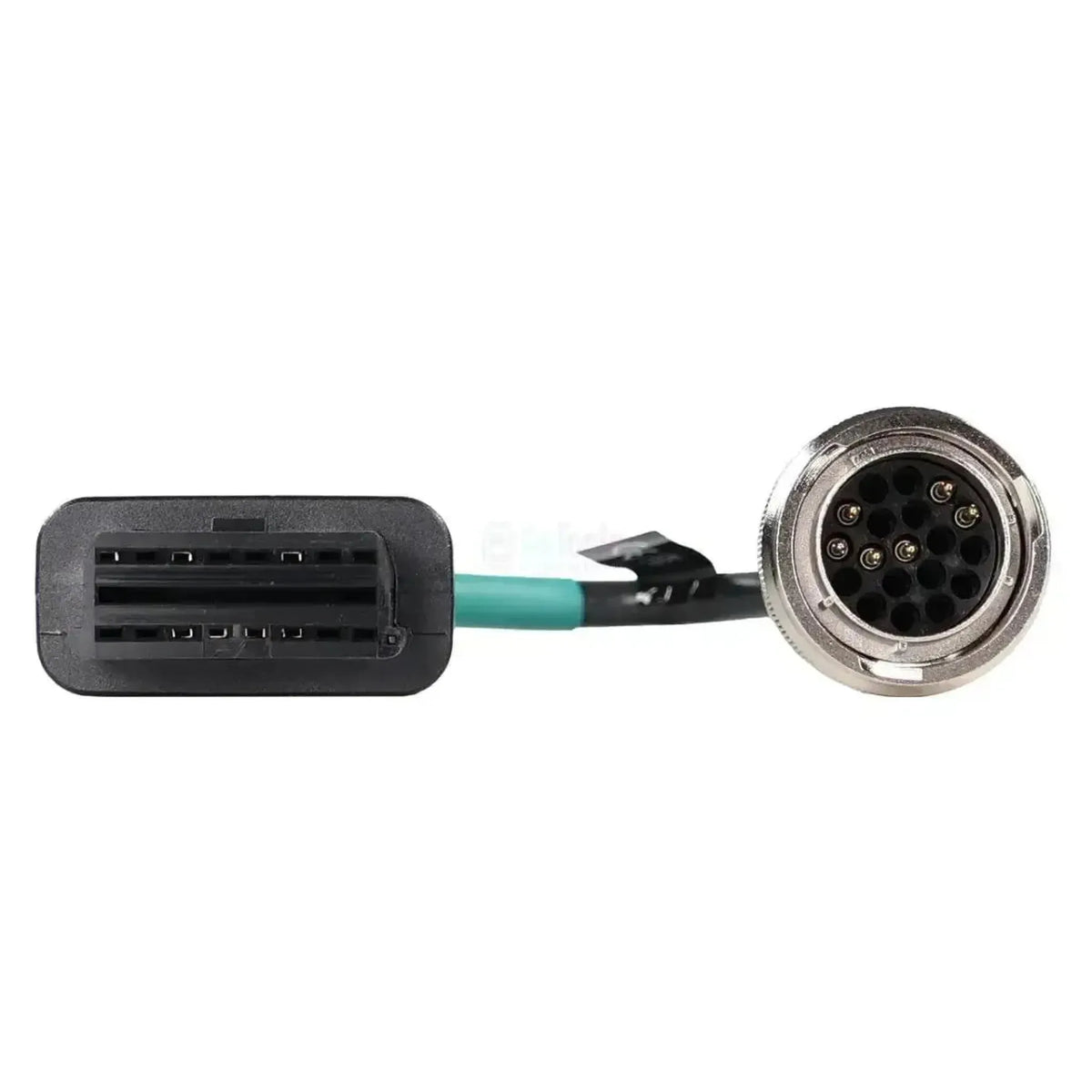

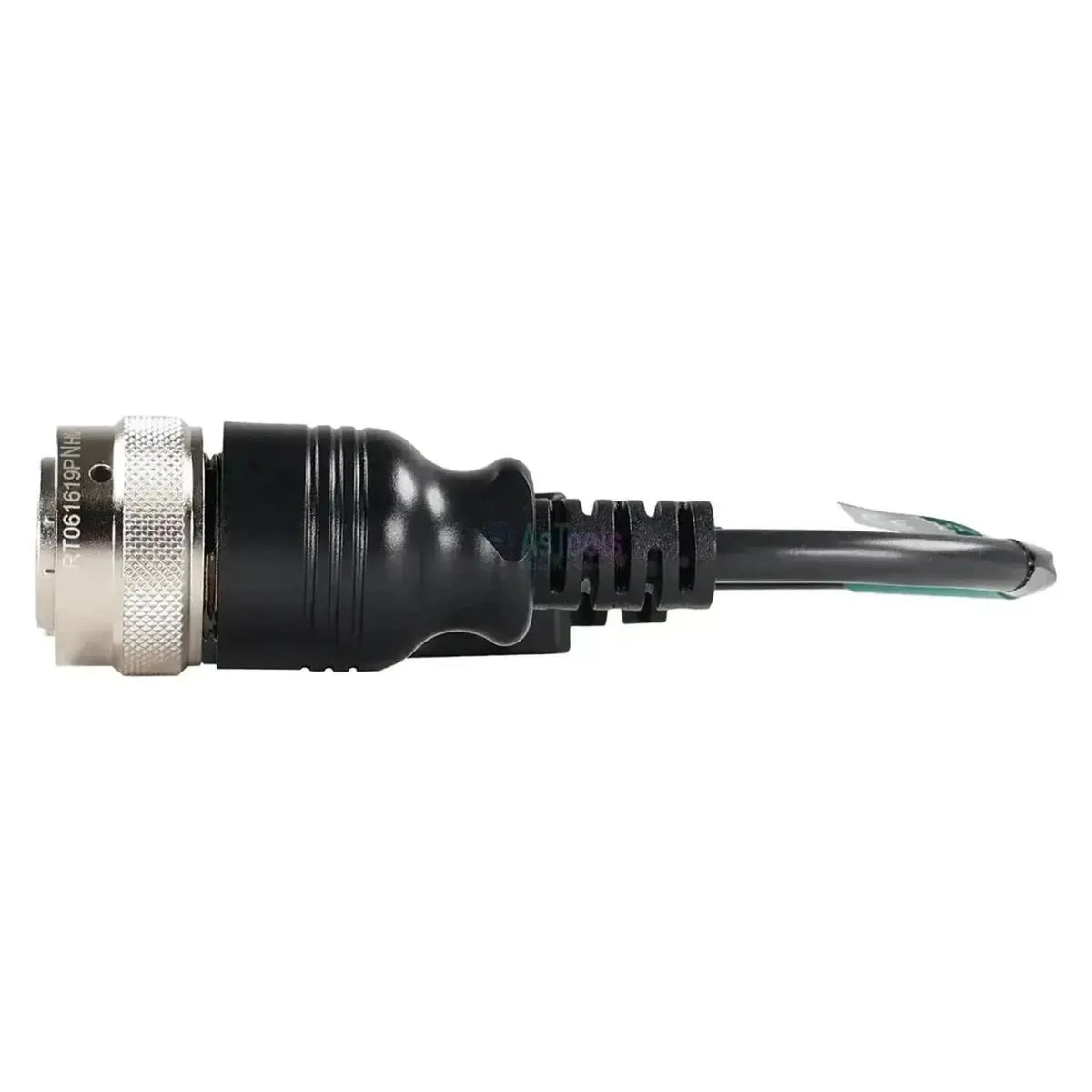

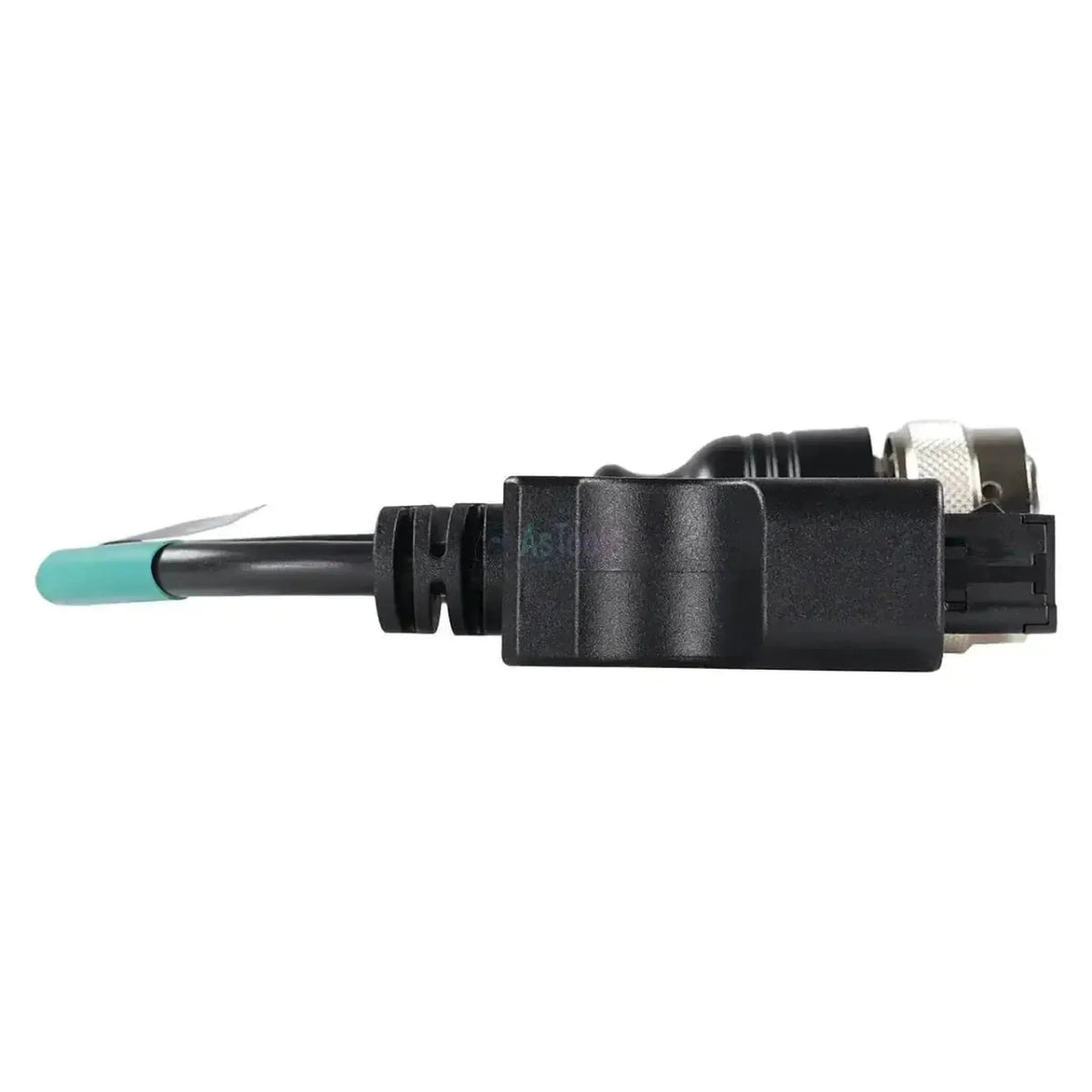

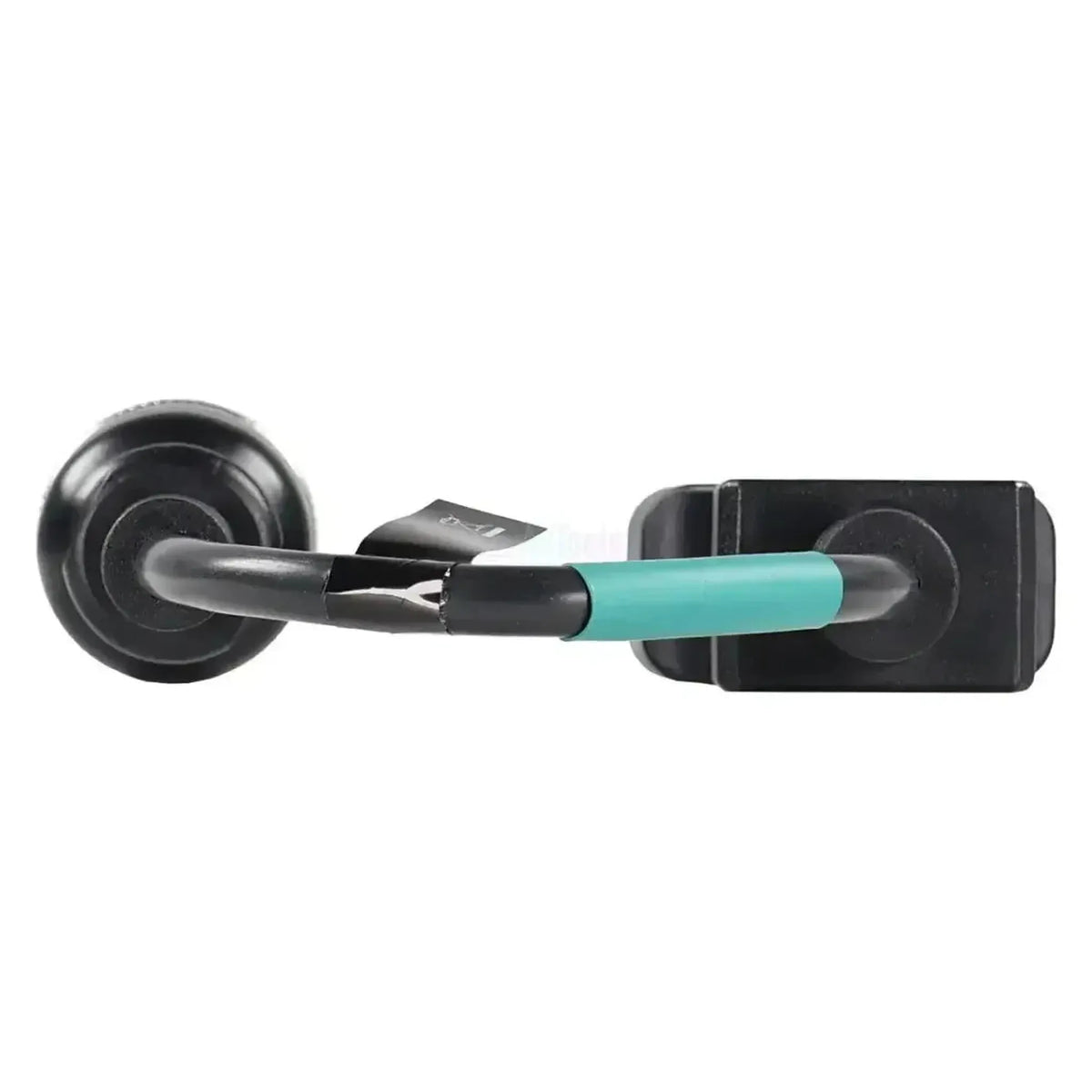

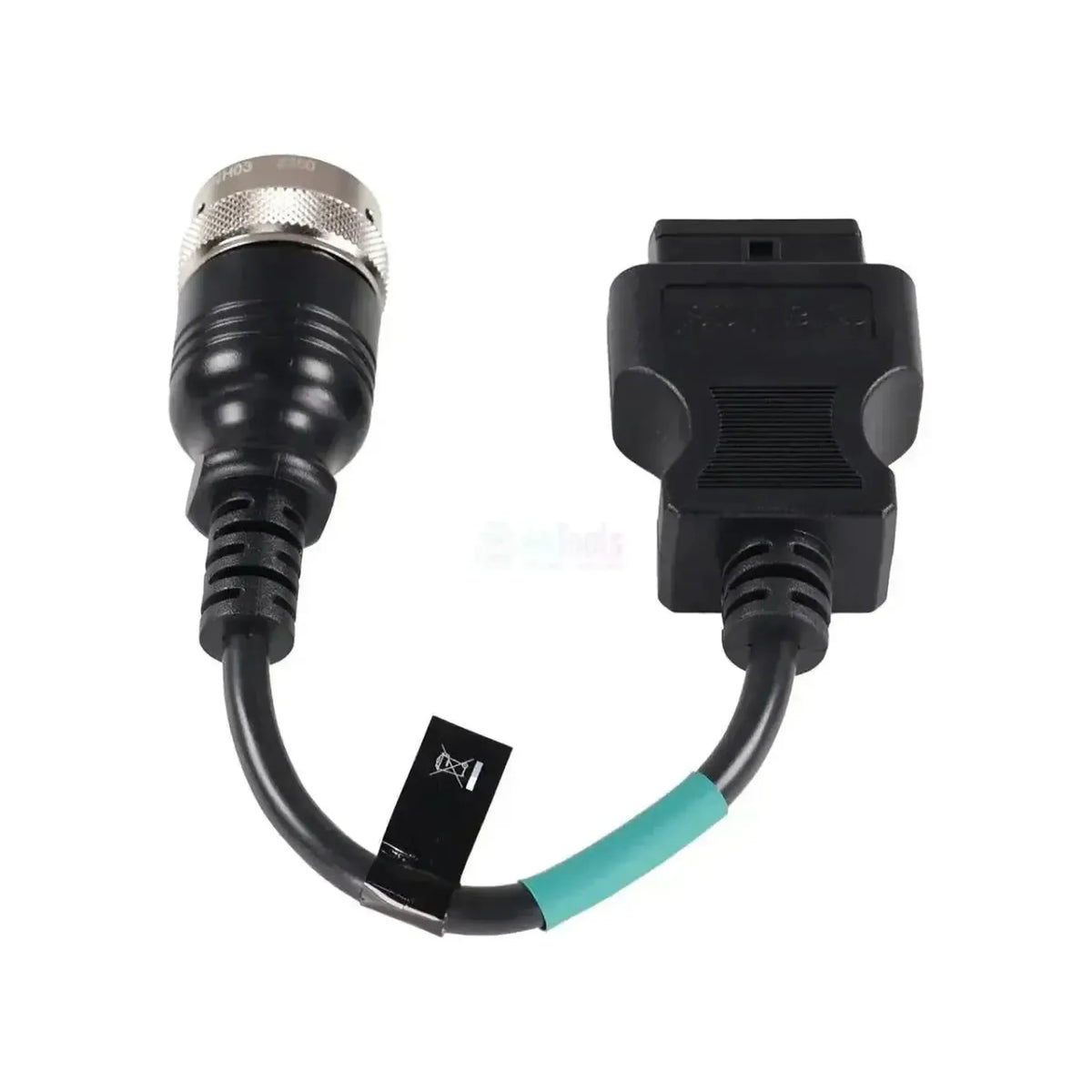

De Jaltest JDC570A koppelt de 19-pins diagnoseaansluiting van Deutz-motoren aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een ronde metalen stekker met een geribbelde koppelring en mannelijke pennen in een zwarte houder; vlak achter het huisblok draagt de mantel een groenblauwe markeerring. De aansluiting zit op of naast het motorblok.

Zodra de verbinding staat, bereikt de Jaltest-software de motorregeling van het blok: EMR2 (EDC), EMR4 (EDC 17 CV52 en CV54) en EMR5 (EDC MD1 CC878). Bij de EMR4 en EMR5 staan ook de onderhoudsintervallen in de dekking, bij een deel van de EMR4-motoren ook aanvullende acties. Omdat Deutz zijn motoren als losse aandrijving levert, blijft de kabel over uiteenlopende machinemerken bruikbaar. De kabel valt onder Jaltest OHW.

PLUSPUNTEN

✔Bereikt de complete Deutz-reeks regeleenheden die Jaltest dekt: EMR2, EMR4 en EMR5.
✔Bij de EMR4 (EDC 17 CV52 en CV54) en de EMR5 (EDC MD1 CC878) staan ook de onderhoudsintervallen in de dekking.
✔Bij een deel van de EMR4-motoren, onder meer de TCD 2.9 en de D 2.9, komen daar aanvullende acties bij.
✔De dekking loopt van de oudere 2012- en 2013-serie tot en met de actuele TCD-serie.

AANDACHTSPUNTEN

✕Bij de EMR2 (EDC) staat geen onderhoudsfunctie in de dekking; daar blijft het bij foutcodes, meetwaarden en ECU-gegevens.
✕Aanvullende acties zijn er wel bij de EMR4 van de TCD 2.9 en de D 2.9, maar niet bij de EMR4 van de TCD 12.0 en TCD 16.0 en niet bij de EMR5.
✕Alleen voor de 19-pins Deutz-aansluiting; Deutz-motoren met de 12-pins stekker lopen via de JDC504A.
✕De eveneens 19-polige aansluiting op FPT-motoren past niet; die heeft een grotere ronde behuizing met een dicht bezet penveld en hoort bij de JDC526A.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Deutz-motoren in machines, aggregaten en werktuigen uitlezen. Jaltest onderscheidt de opeenvolgende EMR-generaties, elk met een eigen functieomvang.

Regeleenheden die u kunt benaderen

  • EMR2 (EDC): Motorregeling, zonder onderhoud.
  • EMR4 (EDC 17 CV52/CV54): Commonrail, met onderhoud.
  • EMR5 (EDC MD1 CC878): Commonrail, met onderhoud.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving van de storing.
  • Meetwaarden: Sensorwaarden, met alarmgrenzen.
  • Onderhoud: Bij EMR4 en EMR5, niet bij EMR2.
  • Aanvullende acties: Bij een deel van de EMR4-motoren.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de ronde 19-pins stekker bij het blok.
  2. Aansluiten: Zet de JDC570A vast met de koppelring.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Deutz en de motorreeks in Jaltest OHW.

Compatibele motoren en toepassingen

Bepalend is de stekker op de motor, niet het merk van de machine. Deutz levert zijn motoren als losse aandrijving, dus de motorreeks bepaalt welke kabel u nodig heeft. Deze kabel past op elke Deutz-motor met de ronde 19-pins diagnoseaansluiting. Onderstaande motorreeksen voert Jaltest OHW in de dekking.

Deutz:

  • TCD-serie: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7, 7.8, 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 en 18.0, plus de TTCD 5.1 en TTCD 7.7.
  • 2012- en 2013-serie: BF4M 2012, BF6M 2012C, BF4M 2013, BF6M 2013, BFM 2013 en de TCD 2012 L04/L06 en TCD 2013 L04/L06.
  • 1015-serie: BF6M 1015 C en BF8M 1015 CP.
  • D-, TD- en G-serie: D 2.9, TD 2.2, TD 2.9, TD 3.6, G 2.2 en G 2.9.
  • Toepassingen: Grond- en bouwmachines, hef- en hijswerktuigen, landbouwmachines, aggregaten en stationaire installaties met een Deutz-motor.
💡
Goed om te weten: Deutz gebruikt naast deze 19-pins uitvoering ook een 12-pins stekker met een ruimer penveld; die loopt via de JDC504A. De eveneens 19-polige aansluiting van FPT-motoren heeft een grotere ronde behuizing en hoort bij de JDC526A. Deze kabel herkent u aan de groenblauwe markeerring op de mantel. Tel de penposities op de aansluiting van uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC570A) | Deutz 19-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas
Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas
Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis
  • OHW statybos ir bekelės

Jungtys

Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje
16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje
19 kontaktų OBD

Diagnostikos funkcijos

Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku

Naudojimas

Nuorodos numeris
JDC570A
Valdymo blokai
EMR2, EMR4 ir EMR5
Reikalinga naudojimui
Jaltest Link su Jaltest OHW

Kitos specifikacijos

Toepassing
Deutz-motoren met 19-pins diagnoseaansluiting
Regeleenheden
EMR2 (EDC), EMR4 (EDC 17 CV52 en CV54) en EMR5 (EDC MD1 CC878) (motorregeling)
Segment
Verbrandingsmotor
