Jaltest | SKU: JDC571.9

Jaltest (JDC571.9) | Linde 7+7 kontaktų OBD – 26 kontaktų DB26 jungiamasis kabelis | Keltuvų ir kėlimo įrenginių

Name: Jaltest (JDC571.9) | Linde 7+7 kontaktų OBD – 26 kontaktų DB26 jungiamasis kabelis | Keltuvų ir kėlimo įrenginių
Brand: Jaltest
SKU: JDC571.9
Price: 156.95 EUR
Availability: InStock

€156,95 su PVM

€129,71 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

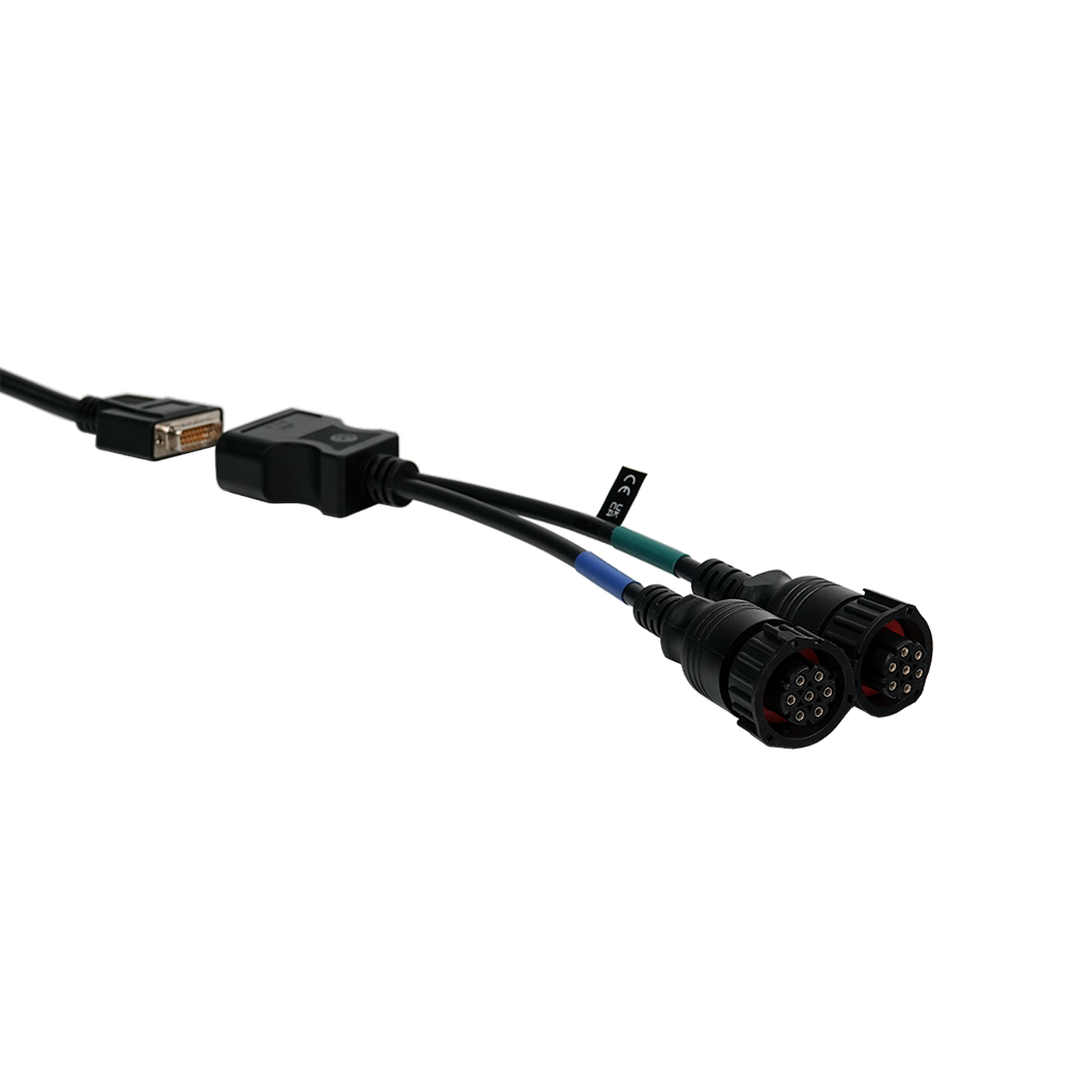

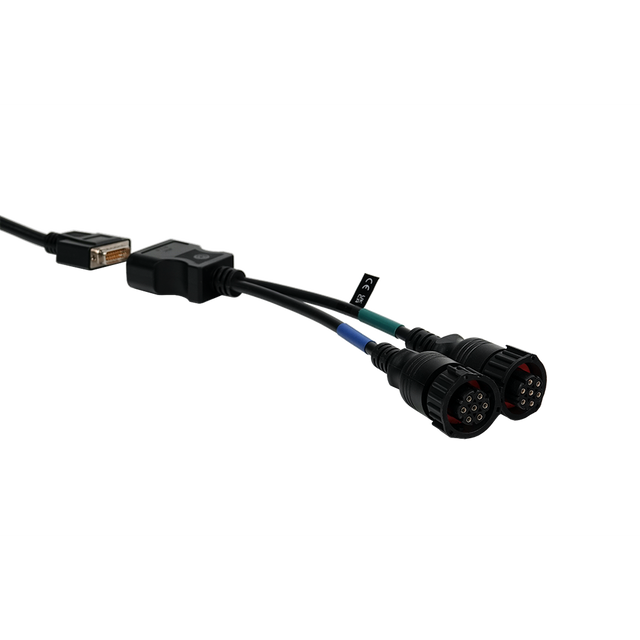

De Jaltest JDC571.9 is de diagnosekabel voor Linde-trucks met een dubbele ronde aansluiting. Achter de 26-pins DB26-koppeling splitst de kabel zich in twee takken, die allebei eindigen op een ronde 7-pins stekker met een zwarte kartelring en een rode afdichting. De ene tak draagt een blauwe markeerring, de andere een groene, zodat u ze bij het aansluiten uit elkaar houdt.

De DB26-stekker gaat rechtstreeks op de hoofdkabel van de interface, zonder 16-pins tussenstuk. Met de kabel aangesloten bereikt de Jaltest-software de Linde-modules LHC voor de hydrauliek, LTC voor de transmissie en LDC voor het display, en afhankelijk van de aandrijving de motorregelingen van de diesel-, gas- en benzine-uitvoeringen of de vermogensmodule LAC van de elektrische trucks. Omdat beide aansluitingen in één kabel samenkomen, hoeft u niet om te steken. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Beide 7-pins aansluitingen in één kabel, herkenbaar aan de blauwe en de groene markeerring, zodat u niet hoeft om te steken.

✔Sluit met de 26-pins DB26 rechtstreeks op de hoofdkabel van de interface aan; er hoeft geen 16-pins diagnosekabel tussen.

✔Bereikt de Linde-modules LHC (hydrauliek), LTC (transmissie) en LDC (display).

✔Ook de motorregelingen van de dieseltrucks staan in de dekking, van EDC 15 VM tot EDC 17 CP20.

AANDACHTSPUNTEN

✕Bij deze referentie hoort geen openbare modellenlijst; ga af op de dubbele ronde aansluiting op de truck zelf.

✕Elektrische Linde-trucks hebben geen motorregeling; daar werkt u met andere modules, zoals de LAC-vermogensmodule.

✕Alleen voor de dubbele 7-pins uitvoering; voor een enkele ronde 7-pins is de JDC552A de juiste kabel en voor de rechthoekige 4-pins de JDC554A.

✕De interfacezijde is een 26-pins DB26, geen 16-pins OBD2; op een OBD2-kabel past deze stekker niet.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Linde-heftrucks en magazijntrucks onderhouden. Welke systemen aanwezig zijn, verschilt per serie en aandrijving; onderstaande eenheden komen uit de Jaltest MHE-dekking voor Linde.

Regeleenheden die u kunt benaderen

LHC (CAN): Hydrauliek, hef- en kantelfuncties.
LTC (CAN): Transmissieregeling.
LDC (CAN): Instrumentenpaneel.
LAC: Vermogensmodule, elektrische trucks.
EDC 15 VM, 16 U31, 17 CP20: Dieselmotorregeling.
GCP, EControls ECM 4G: Motor gas- en benzinetrucks.
LPF (CAN): Uitlaatgasnabehandeling.

Wat u kunt doen

Foutcodes: Lezen en wissen per regeleenheid.
Meetwaarden: In cijfers en grafiek bekijken.
Onderhoud: Intervallen bijhouden, met rapport.
Aanvullende acties: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

Aansluitingen tellen: Controleer bij de bestuurdersplaats dat er twee ronde 7-pins aansluitingen zitten.
Aansluiten: Steek de blauw en groen gemerkte takken elk in een ronde aansluiting.
Link koppelen: Sluit de DB26-kant aan op de hoofdkabel van de interface.
Contact aan: Zet de truck aan met de sleutelschakelaar.
Uitlezen: Kies in Jaltest MHE het merk Linde en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Linde-truck met twee ronde 7-pins aansluitingen naast elkaar. Telt u er maar één, of is de stekker rechthoekig met vier penposities, dan hoort er een andere kabel bij.

Linde:

Dubbele ronde 7-pins aansluiting: De uitvoering waarvoor deze kabel is gemaakt.
Enkele ronde 7-pins aansluiting: Hoort bij de JDC552A.
Rechthoekige 4-pins aansluiting: Hoort bij de JDC554A.

💡

Goed om te weten: De twee ronde aansluitingen zitten in de cabine, bij de bestuurdersplaats. U herkent ze aan de zwarte kartelring en de rode afdichting. Tel het aantal ronde stekkers aan de truck zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC571.9) | Linde 7+7-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas: Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas: Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis: MHE vidaus transportas
Transporto priemonės ar mašinos, kurioms skirtas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėse aptarnaujamai technikai.Transporto priemonių tipai: Kėlimo įranga

Jungtys

Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje: 26 kontaktų DB26
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje: 7+7 kontaktų OBD

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas: Taip

Naudojimas

Nuorodos numeris: JDC571.9

Kitos specifikacijos

Toepassing: Linde-trucks met dubbele ronde 7-pins aansluiting
Regeleenheden: LHC (hydrauliek), LTC (transmissie), LDC (display), LAC (vermogensmodule), EDC 15 VM, EDC 16 U31 en EDC 17 CP20, GCP en EControls ECM 4G (motor), LPF (uitlaatgasnabehandeling)
Nodig om te gebruiken: Jaltest Link met licentie voor Jaltest MHE
