Jaltest | SKU: JDC504A

Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 adapterio kabelis | Vidaus degimo variklis

Name: Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 adapterio kabelis | Vidaus degimo variklis
Brand: Jaltest
SKU: JDC504A
Price: 192.95 EUR
Availability: InStock

€192,95 su PVM

€159,46 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

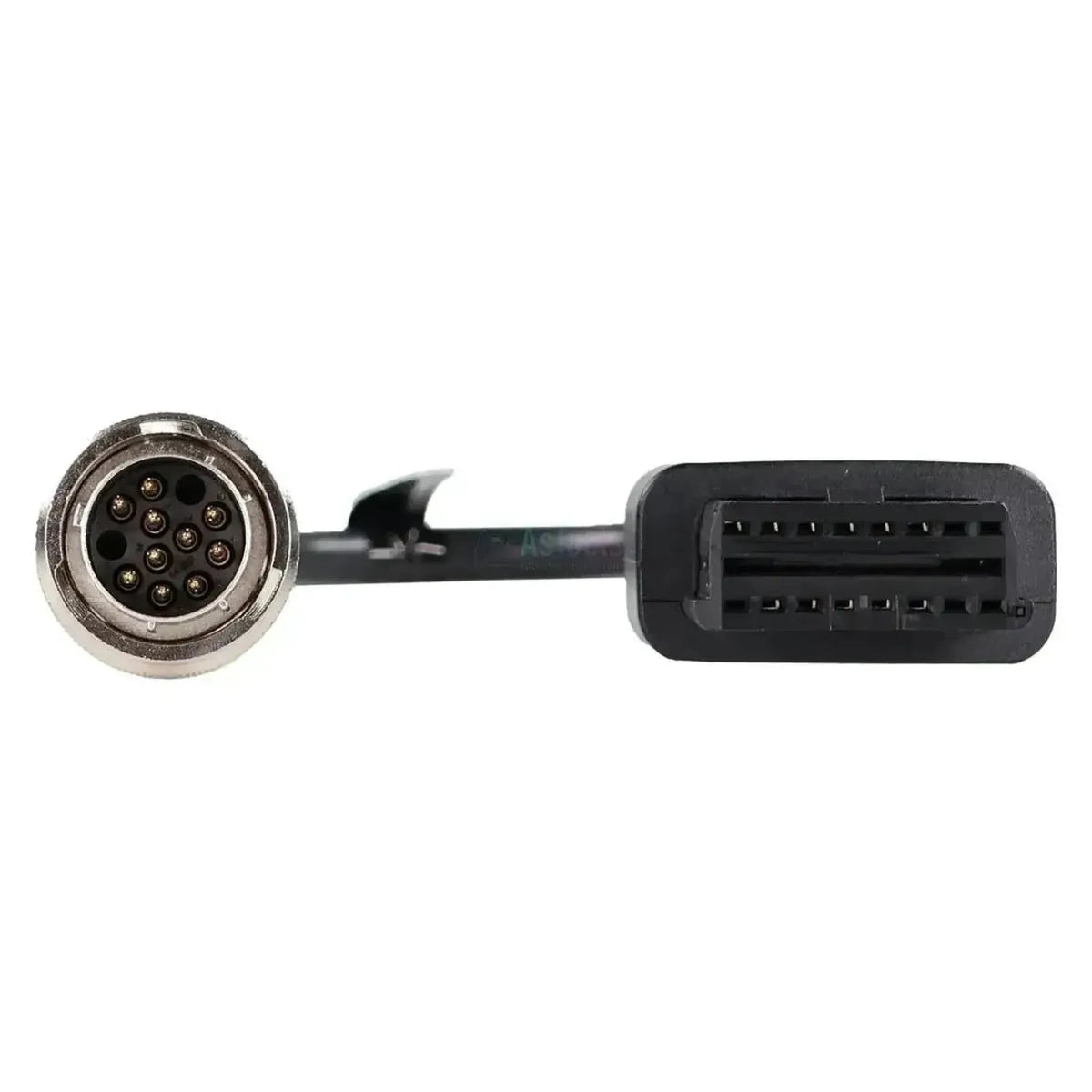

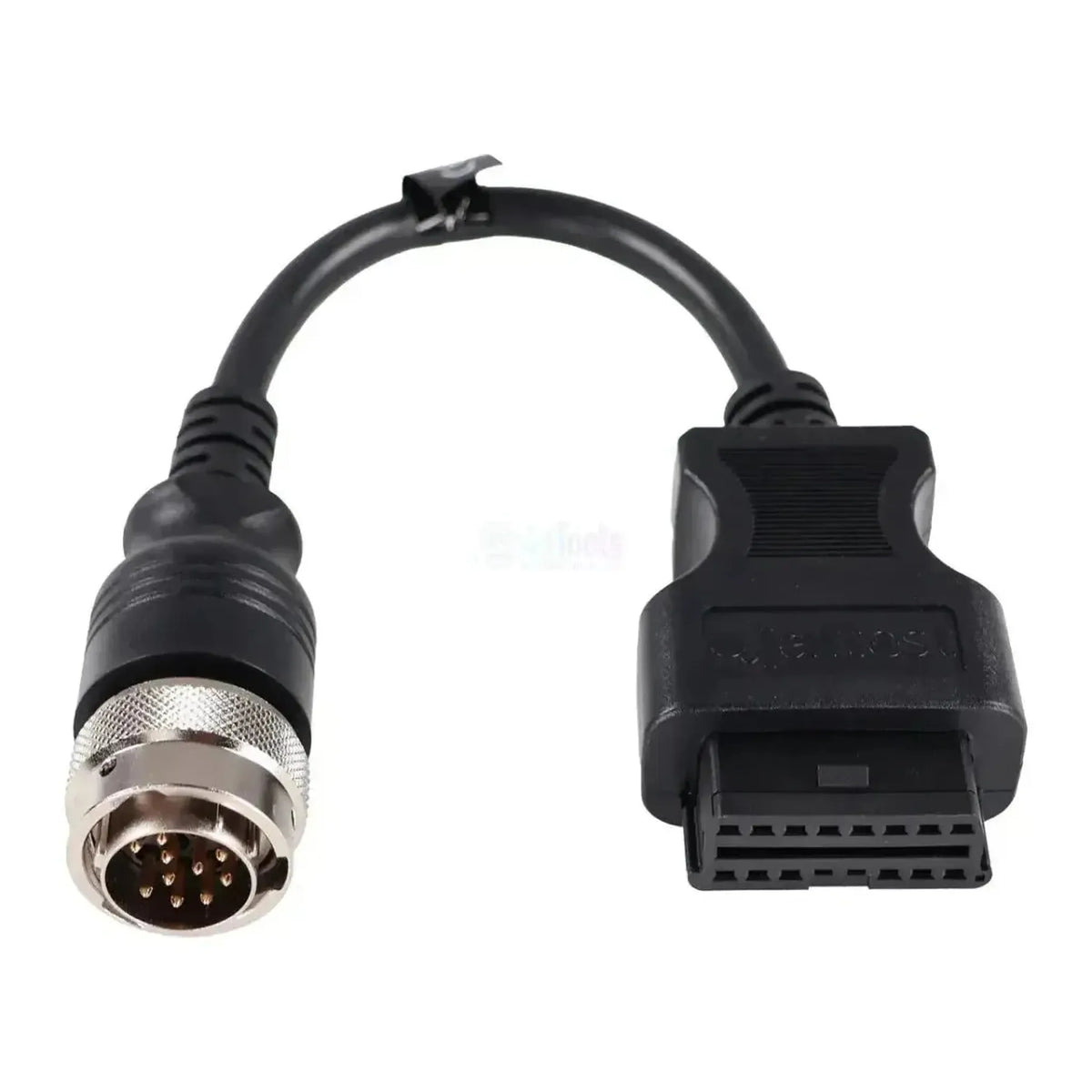

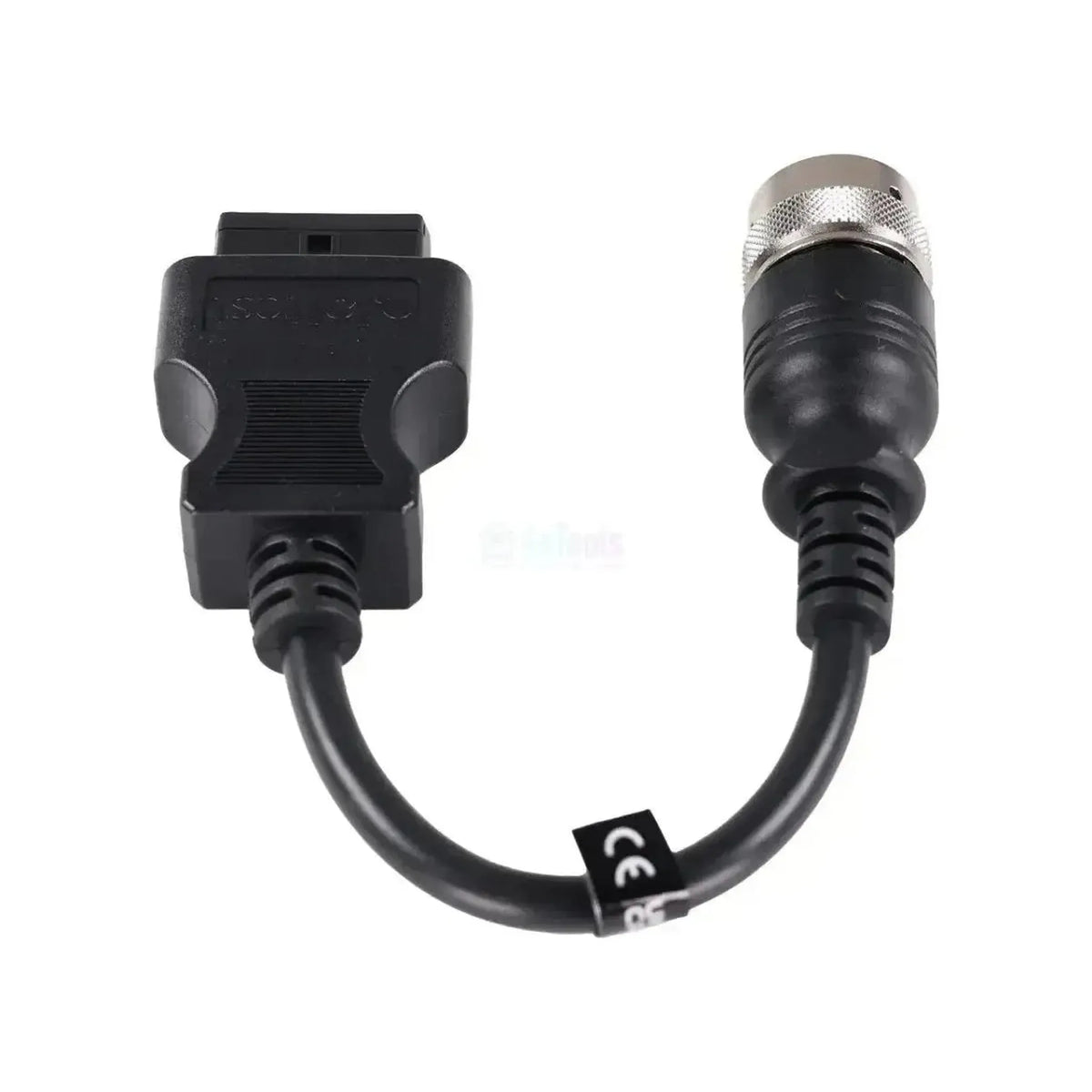

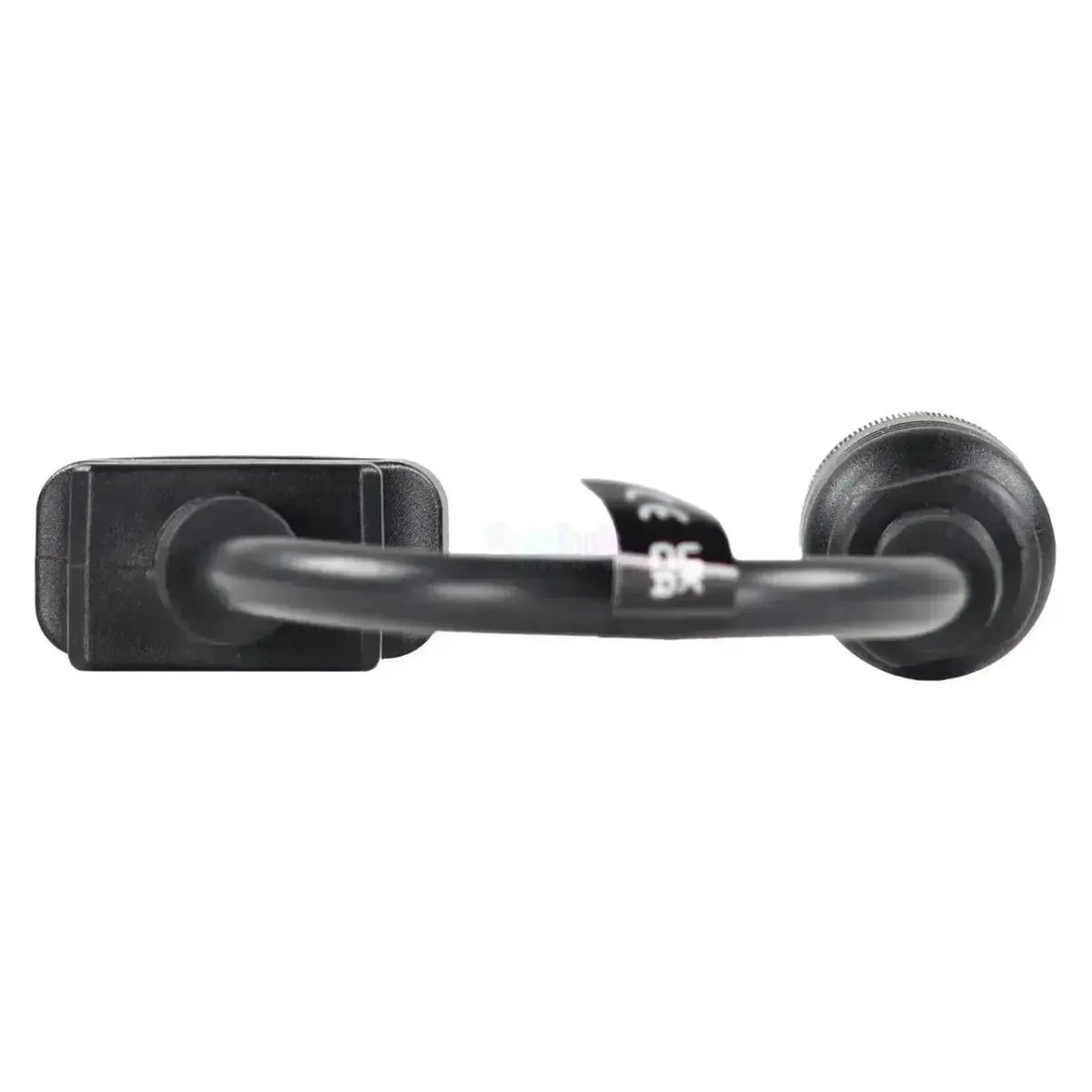

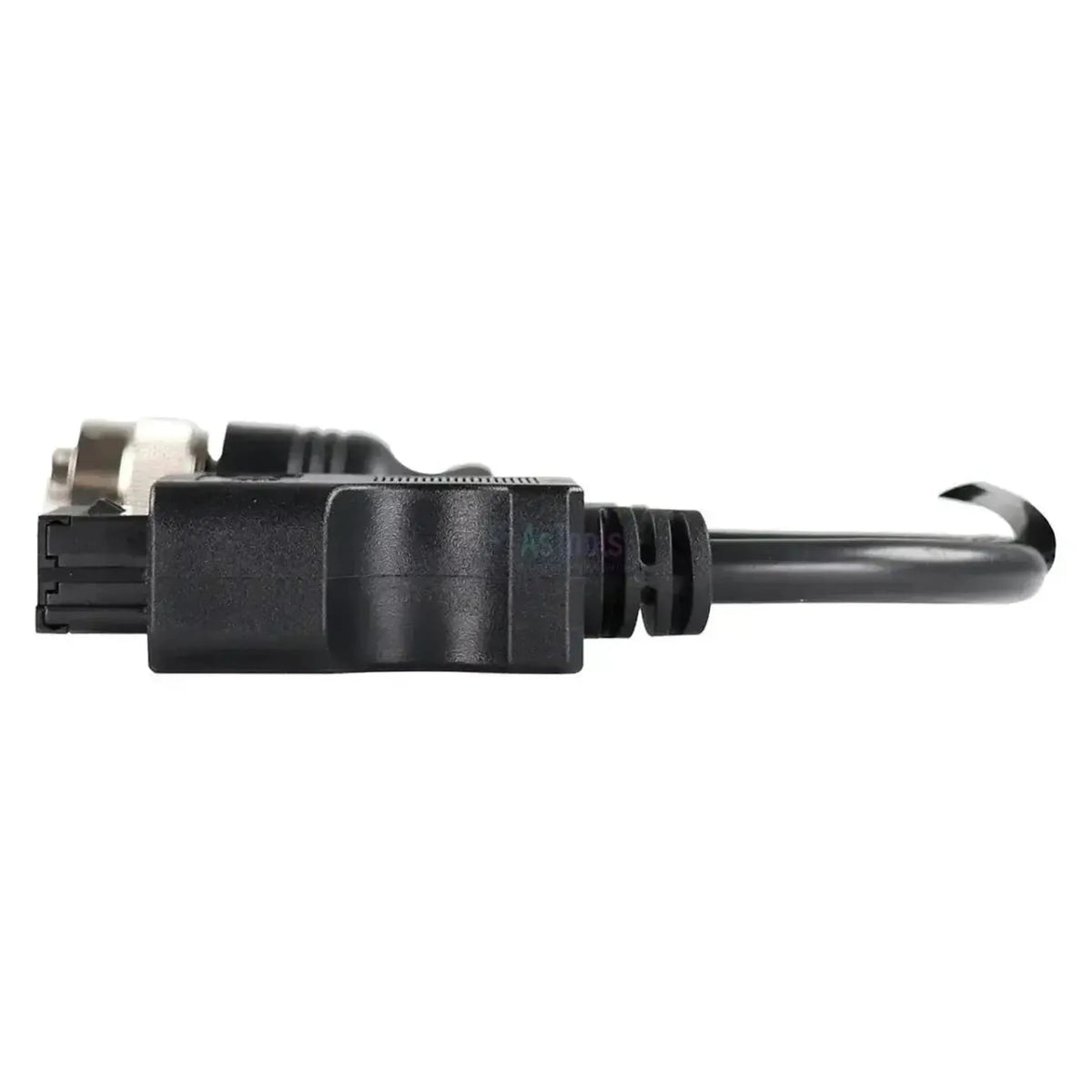

De Jaltest JDC504A verbindt de 12-pins diagnoseaansluiting van Deutz-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Amphenol-stekker met een metalen huls en een geribbelde koppelring, met twaalf vergulde pennen ruim uit elkaar in een zwarte houder. De aansluiting hoort bij de motor en zit op of naast het motorblok. Omdat Deutz zijn motoren aan tientallen machinebouwers levert, vindt u dezelfde stekker in machines van uiteenlopende merken. Het snoer is 28 tot 30 cm lang.

Met de kabel aangesloten leest de Jaltest-software de opeenvolgende Deutz-motorregelingen uit: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52. Bij de twee nieuwste komen naast de foutcodes ook de onderhoudsintervallen in beeld, bij de twee oudere niet. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest AGV, OHW en MHE.

PLUSPUNTEN

✔Bereikt de complete reeks Deutz-motorregelingen in de Jaltest-dekking, van EMR2 - EDC tot EMR4 - EDC 17 CV52.

✔Bij EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52 komen naast de foutcodes ook de onderhoudsintervallen in beeld.

✔Dekt zowel de oudere 1015-, 2012- en 2013-series als de actuele TCD-motoren.

✔Bruikbaar in landbouw, bouw en intern transport, want de Deutz-motorregeling valt onder Jaltest AGV, OHW en MHE.

AANDACHTSPUNTEN

✕Onderhoudsintervallen staan niet in de dekking van EMR2 - EDC en EMR3 - EDC 7 UC31.

✕Bij de Deutz-motorregelingen staat geen componentaansturing in de dekkingstabel.

✕Alleen voor de ronde 12-pins Deutz-stekker; voor de 19-pins Deutz-aansluiting is de JDC570A bedoeld.

✕U bereikt alleen de motorregeling; transmissie, hydrauliek en de overige machineregelingen hebben hun eigen diagnoseaansluiting.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Deutz-motoren in landbouw-, bouw- en hefmachines met de Jaltest Link uitlezen. Jaltest onderscheidt daarbij de opeenvolgende EMR-generaties, elk met een eigen functieomvang. Onderstaande eenheden komen uit de Deutz-dekking.

Regeleenheden die u kunt benaderen

EMR2 - EDC: Oudere regeling, o.a. 2013-serie.
EMR3 - EDC 7 UC31: Commonrail, derde generatie.
EMR3 - EDC 16 UC40: Met onderhoudsintervallen.
EMR4 - EDC 17 CV52: Actuele regeling, zware TCD.

Wat u kunt doen

Foutcodes: Lezen en wissen, met omschrijving.
Meetwaarden: Live bekijken, met alarmgrenzen.
Onderhoud: Alleen bij EDC 16 UC40 en EDC 17.
Rapport: Onderhoudswerk vastleggen.

Zo gebruikt u hem

Stekker controleren: Zoek de ronde 12-pins aansluiting bij het motorblok.
Aansluiten: Zet de JDC504A vast met de koppelring.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Deutz en de motorserie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Deutz levert zijn motoren als losse aandrijving, dus de motorserie bepaalt welke kabel u nodig heeft en niet het merk van de machine. Onderstaande series voert Jaltest in de dekking; welke stekker er op uw motor zit, ziet u aan het penveld van de aansluiting.

Deutz:

1015-serie: BF6M 1015 C en BF8M 1015 CP.
2012- en 2013-serie: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 en de TCD 2012/2013 L04 en L06.
TCD-serie compact: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 en 7.8, plus de TD- en TTCD-varianten.
TCD-serie zwaar: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 en 18.0 en de V-motoren TCD 2015 V08 en TCD 2016 V16.
Gasmotoren: G 2.2 en G 2.9.

Toepassing:

Ingebouwd in: Landbouw-, bouw- en hefmachines en stationaire opstellingen.

💡

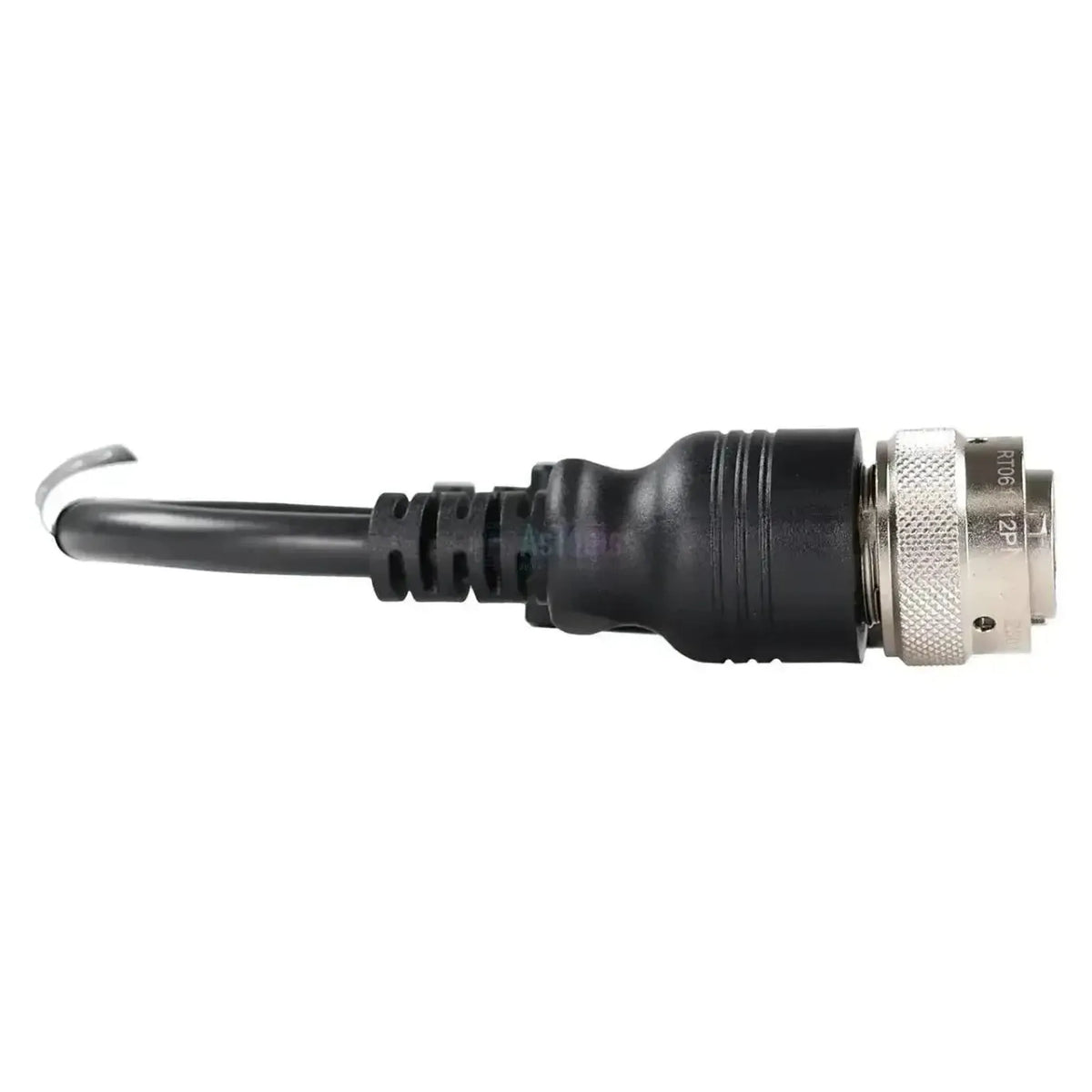

Goed om te weten: De 12-pins uitvoering herkent u aan de ronde metalen Amphenol-stekker met twaalf ruim geplaatste pennen. De 19-pins Deutz-uitvoering heeft een zichtbaar dichter bezet penveld en loopt via de JDC570A. Tel de pennen op de aansluiting van uw motor voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas: Jaltest
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis: Pereinamasis kabelis
Kokioms transporto priemonėms ar mašinoms naudojamas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėms.Transporto priemonių rūšys: Žemės ūkio mašina
Statybinė mašina
Vidinis transportas

Tinka

Kokio gamintojo diagnostikos prietaisui tinka kabelis. Vieno gamintojo kabelis paprastai netinka kito gamintojo testeriui.Tinkamas diagnostikos prietaisas: Jaltest
Kuriai Jaltest Link sąsajos versijai tinka kabelis. Kai kurie kabeliai veikia tik su naujausia V9.Jaltest Link versija: Link V8.1
Link V9
Kokio Jaltest modulio reikia kabeliui naudoti. Be tinkamos licencijos kabelis neveiks.Jaltest programinės įrangos modulis: AGV žemės ūkis
OHW statybinė technika
MHE vidinis transportas

Jungtys

Kištukas, jungiamas prie transporto priemonės ar mašinos diagnostikos lizdo. Jis turi tiksliai tikti.Jungtis transporto priemonės pusėje: 12 kontaktų apvalus Amphenol kištukas, vyriškas
Kištukas diagnostikos prietaiso ar sąsajos pusėje. Dažniausiai 16 kontaktų OBD2 kištukas.Jungtis prietaiso pusėje: 16 kontaktų OBD2

Diagnostikos funkcijos

Matote esamas jutiklių matavimo vertes veikiant transporto priemonei. Naudinga ieškant gedimų.Realaus laiko duomenų peržiūra: Taip

Matmenys ir svoris

Kabelio ilgis. Ilgesnis kabelis suteikia daugiau judėjimo laisvės, kai lizdas sunkiai pasiekiamas.Kabelio ilgis: 30 cm
Nuorodos numeris: JDC504A

Kitos specifikacijos

Toepassing: Deutz-motoren met 12-pins diagnoseaansluiting
Lengte: 28 - 30 cm
Regeleenheden: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52 (motorregeling)
Segment: Verbrandingsmotor
Jaltest-module: Jaltest AGV (landbouw), Jaltest OHW (bouw- en terreinmachines) en Jaltest MHE (intern transport en heftrucks)
Onderdeel van kabelset: AGV-kabelset (70002003), OHW-kabelset compleet (70002026), OHW-kabelset basis (70002030) en MHE-kabelset hefplatforms en verreikers (70002028)
Nodig om te gebruiken: Jaltest Link V8.1 of V9
