Jaltest  |  SKU: JDC525A

Jaltest (JDC525A) | Claas/Renault 14 kontaktų OBD – 16 kontaktų OBD2 jungtis | Žemės ūkio transporto priemonė

€114,95 su PVM
€95,00 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

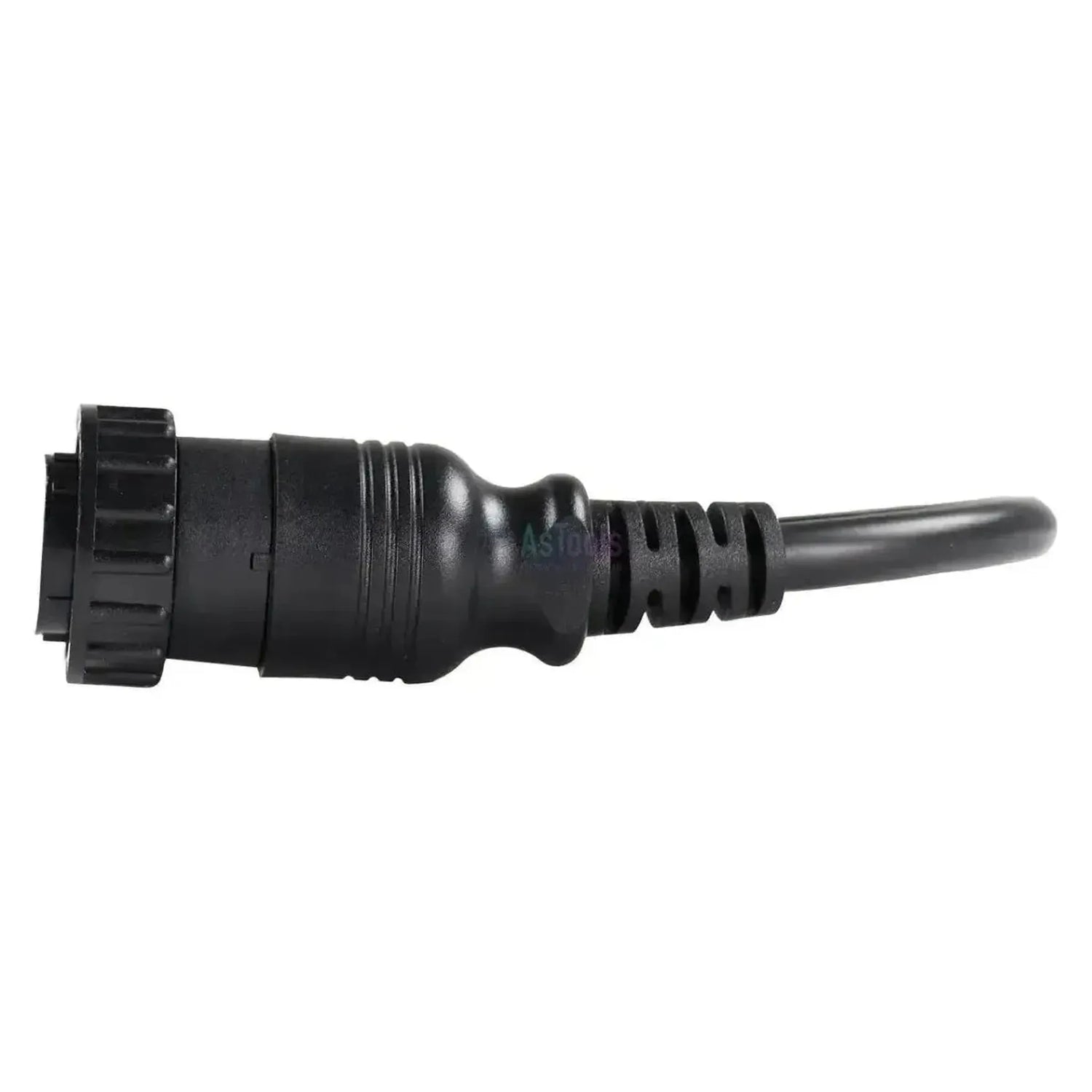

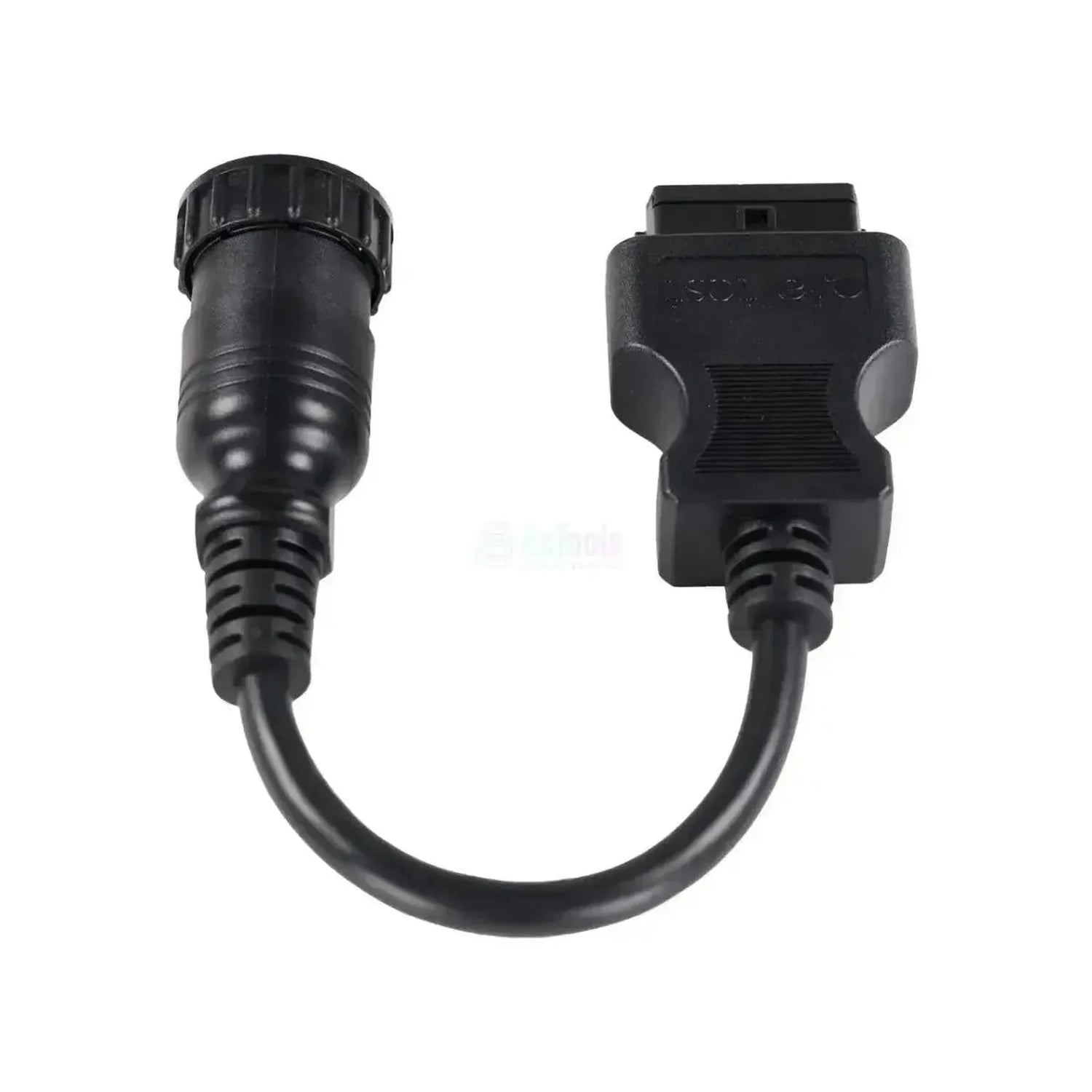

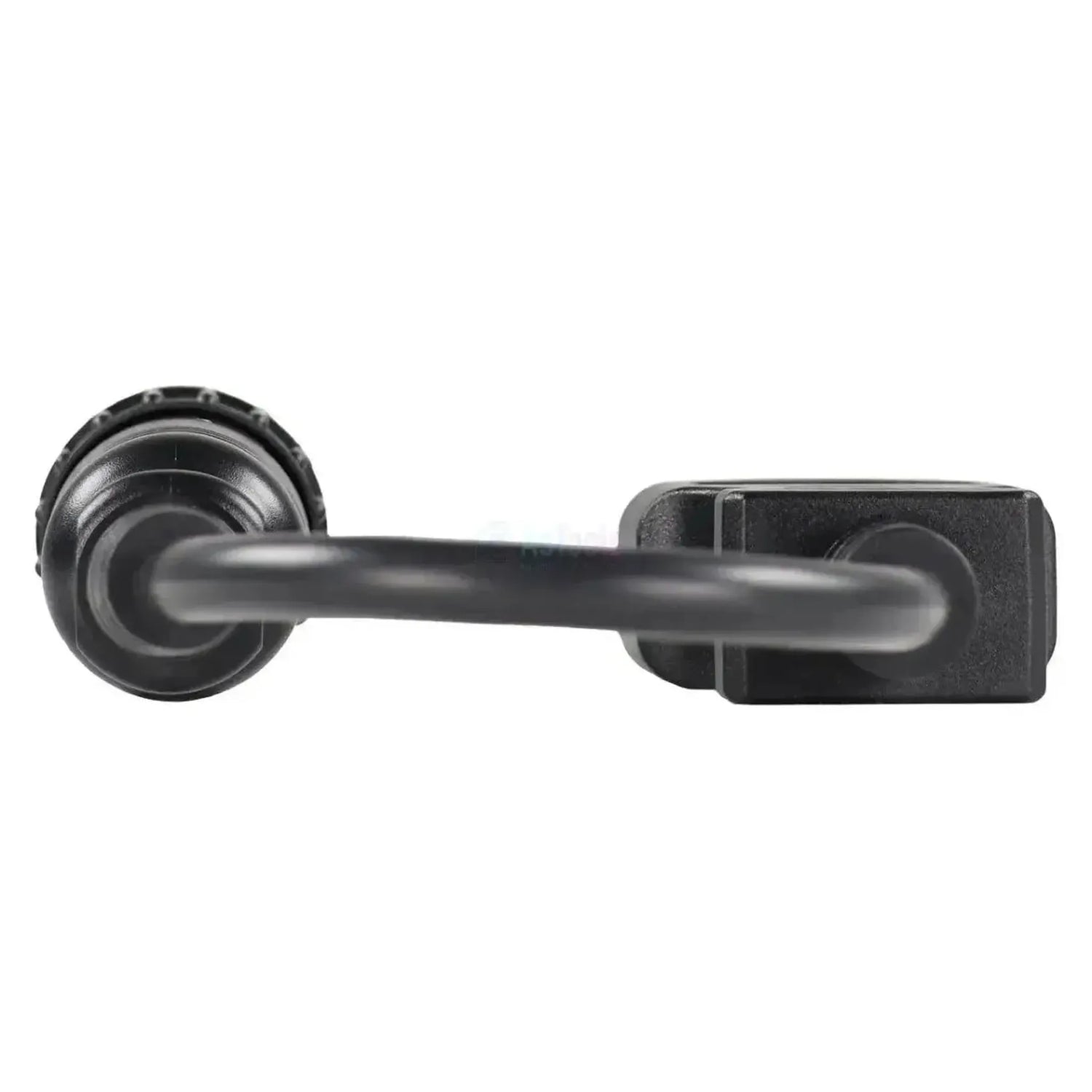

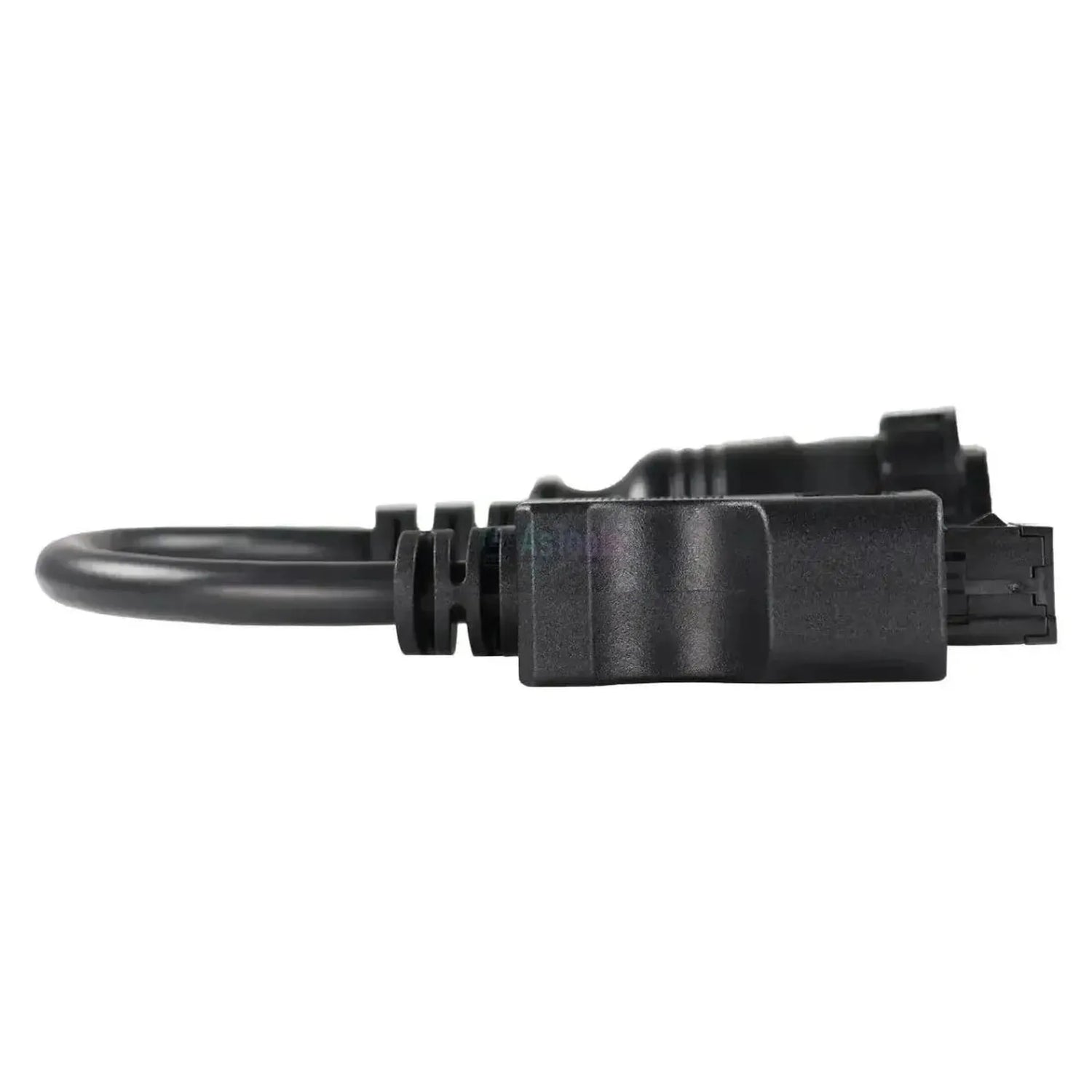

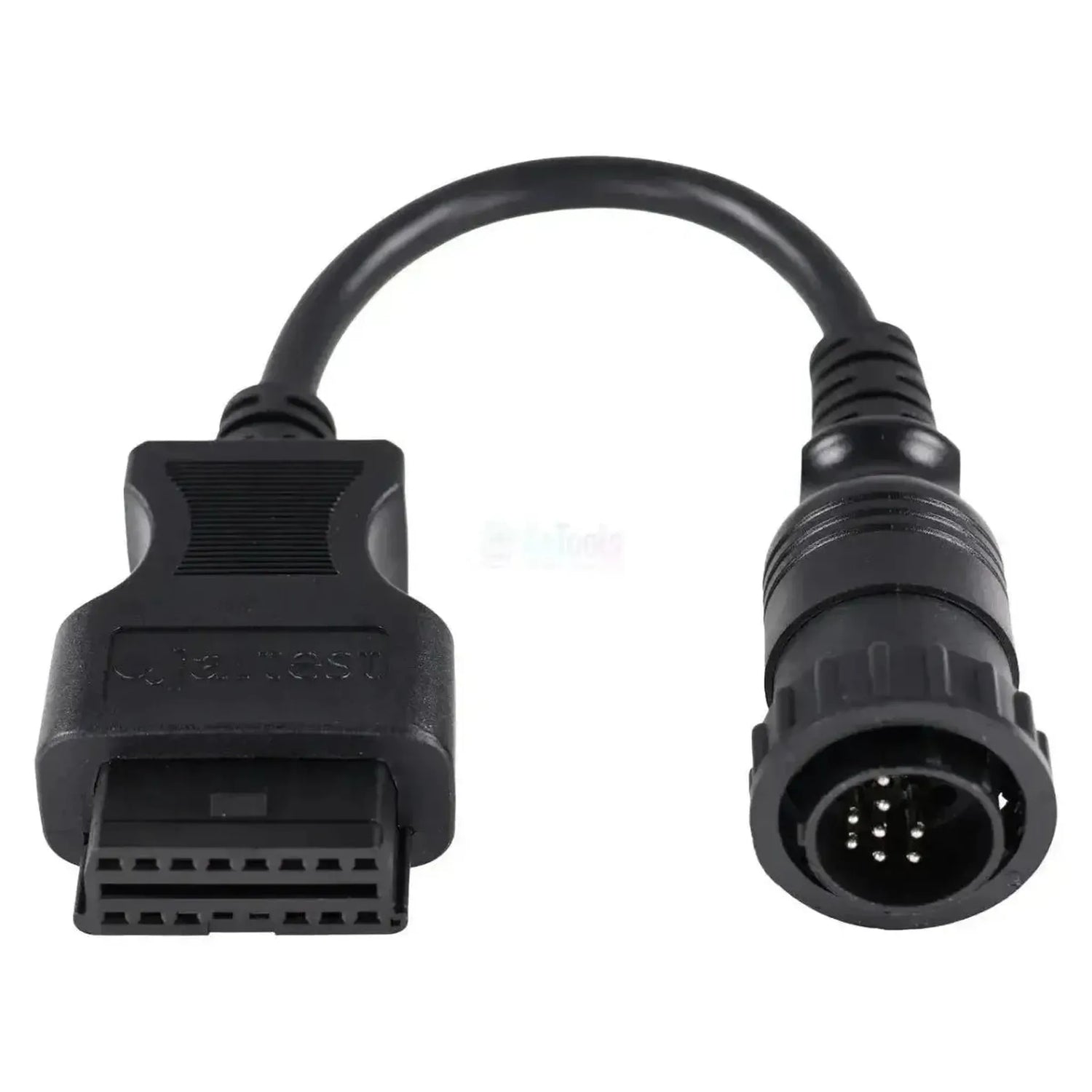

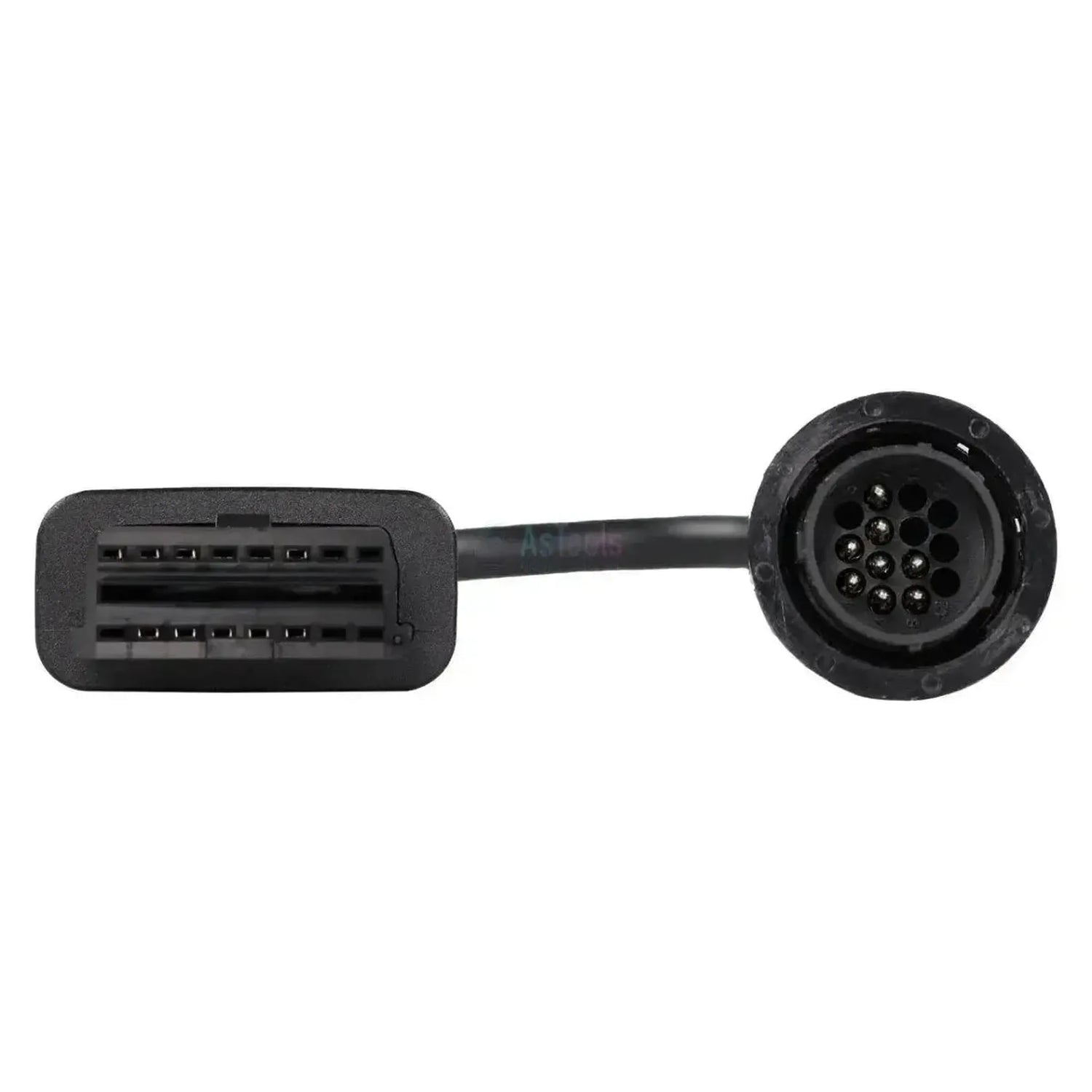

De Jaltest JDC525A verbindt de 14-polige ronde diagnoseaansluiting van trekkers van Claas en Renault met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte kunststof ronde stekker met een kartelring en mannelijke pennen; niet elke positie in de houder draagt een pen, zodat u aan het penpatroon herkent of u de juiste stekker heeft. Het snoer meet 28 tot 30 cm.

Met die verbinding opent de Jaltest-software de diagnoselijn naar de regeleenheden van de trekker. Op de ATLES 9X5-9X6 liggen daarachter de motorregelingen EMR en EMR2 - EDC, de centrale voertuigregeleenheid RCC/RCC2, de transmissieregeling TC, de ventielbediening ELECTROPILOT en de TCE-hefinrichtingen; op de ARES 7X5 blijft het bij de QUADRISHIFT/TWINSHIFT-bak en het DBD2-paneel. De kabel werkt met de Jaltest Link V8.1 en V9.

PLUSPUNTEN

✔Bereikt op de ATLES-serie beide motorregelingen: EMR met unit-pompsysteem en EMR2 - EDC, de elektronische dieselregeling.
✔Ook de centrale voertuigregeleenheid RCC/RCC2 en de transmissieregeling TC van de ATLES staan in de dekking.
✔De hydrauliek is meegenomen: ELECTROPILOT, TCE 15/25/35, TCE15T en TCE 6.
✔Werkt met de Jaltest Link V8.1 en V9, met een snoer van 28 tot 30 cm.

AANDACHTSPUNTEN

✕De dekking verschilt sterk per model; op de ARES 7X5 voert Jaltest alleen de QUADRISHIFT/TWINSHIFT-bak en het DBD2-paneel, geen motorregeling.
✕De onderhoudsintervallen zijn alleen via het DBD2-instrumentenpaneel beschikbaar, niet bij de motor- en bakregelingen.
✕Alleen voor de 14-polige ronde aansluiting; voor de 4+4-pins stekker op dezelfde trekkerfamilie is de JDC519A bedoeld.
✕Niet te verwisselen met de Claas-kabels JDC529A en JDC530A voor maaidorsers en de Xerion; die hebben een kleinere, verchroomde metalen stekker.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Claas- en Renault-trekkers met de 14-polige aansluiting uitlezen. Welke regeleenheden aanwezig zijn, verschilt per serie en uitvoering; de ATLES heeft de breedste dekking, de ARES 7X5 de smalste.

Regeleenheden die u kunt benaderen

  • EMR: Motorregeling, unit-pompsysteem.
  • EMR2 - EDC: Dieselregeling, ATLES.
  • RCC/RCC2: Centrale voertuigregeleenheid.
  • TC: Transmissie, ATLES.
  • QUADRISHIFT / TWINSHIFT: Transmissie, ARES.
  • EHM 24, TRAX, TRAX (CAN): Transmissie, NECTIS.
  • ELECTROPILOT: Bediening externe ventielen.
  • TCE 15/25/35, TCE15T, TCE 6: Hefinrichtingen.
  • DBD2: Instrumentenpaneel met onderhoud.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Instellen voor afwijkende waarden.
  • Onderhoud: Intervallen via het DBD2.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde 14-polige aansluiting in de cabine.
  2. Pennen tellen: Controleer zwart kunststof en het penpatroon.
  3. Aansluiten: Draai de JDC525A vast met de kartelring.
  4. Link koppelen: Sluit de OBD2-kant aan en zet het contact aan.
  5. Uitlezen: Kies Claas of Renault en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke trekker van Claas of Renault met de 14-polige ronde diagnoseaansluiting in de cabine. Hieronder staan de series in de Jaltest AGV-dekking; binnen dezelfde series komen de 14-pins en de 4+4-pins uitvoering door elkaar voor.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: 1996 - 2009.
  • ARES 7X0 / 7X5: 1996 - 2005.
  • ARES 8X5 / 8X6 (816, 826, 836): 2002 - 2005.
  • ATLES 9X5-9X6 (926, 936, 946): 2000 - 2015.
  • CELTIS: 2003 - 2008.
  • NECTIS: 2004 - 2014.
  • PALES: 1998 - 2004.
  • ERGOS: Zonder opgegeven bouwjaren.
💡
Goed om te weten: De ronde diagnoseaansluiting zit in de cabine. Deze kabel heeft een zwarte kunststof stekker met kartelring; de Claas-kabels voor maaidorsers en de Xerion hebben juist een verchroomde metalen stekker. Kijk eerst naar de kleur en het materiaal van de aansluiting op uw trekker en tel daarna de pennen, voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC525A) | Claas/Renault 14-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas
Jaltest
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis
Pereinamasis kabelis
Kokioms transporto priemonėms ar mašinoms naudojamas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėms.Transporto priemonių rūšys
  • Žemės ūkio mašina

Tinka

Kokio gamintojo diagnostikos prietaisui tinka kabelis. Vieno gamintojo kabelis paprastai netinka kito gamintojo testeriui.Tinkamas diagnostikos prietaisas
  • Jaltest
Kuriai Jaltest Link sąsajos versijai tinka kabelis. Kai kurie kabeliai veikia tik su naujausia V9.Jaltest Link versija
  • Link V8.1
  • Link V9
Kokio Jaltest modulio reikia kabeliui naudoti. Be tinkamos licencijos kabelis neveiks.Jaltest programinės įrangos modulis
  • AGV žemės ūkis

Jungtys

Kištukas, jungiamas prie transporto priemonės ar mašinos diagnostikos lizdo. Jis turi tiksliai tikti.Jungtis transporto priemonės pusėje
14 kontaktų OBD
Kištukas diagnostikos prietaiso ar sąsajos pusėje. Dažniausiai 16 kontaktų OBD2 kištukas.Jungtis prietaiso pusėje
16 kontaktų OBD2

Diagnostikos funkcijos

Matote esamas jutiklių matavimo vertes veikiant transporto priemonei. Naudinga ieškant gedimų.Realaus laiko duomenų peržiūra

Matmenys ir svoris

Kabelio ilgis. Ilgesnis kabelis suteikia daugiau judėjimo laisvės, kai lizdas sunkiai pasiekiamas.Kabelio ilgis
30 cm
Valdymo blokai
EMR, EMR2 - EDC, RCC/RCC2, TC, TCE, DBD2
Nuorodos numeris
JDC525A

Kitos specifikacijos

Toepassing
Trekkers van Claas en Renault met de 14-polige ronde aansluiting
Lengte
28 - 30 cm
Regeleenheden
EMR en EMR2 - EDC (motor), RCC/RCC2 (centrale voertuigregeleenheid), TC, QUADRISHIFT/TWINSHIFT, EHM 24 en TRAX (transmissie), ELECTROPILOT en TCE (hydrauliek), DBD2 (instrumentenpaneel)
Segment
Landbouwvoertuig
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met een licentie voor Jaltest AGV
