Jaltest  |  SKU: JDC216A9

Jaltest (JDC216A9) | 3+3 kontaktų J1939 – 16 kontaktų OBD2 jungiamasis kabelis | Komercinėms ir darbinėms transporto priemonėms

€114,95 su PVM
€95,00 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

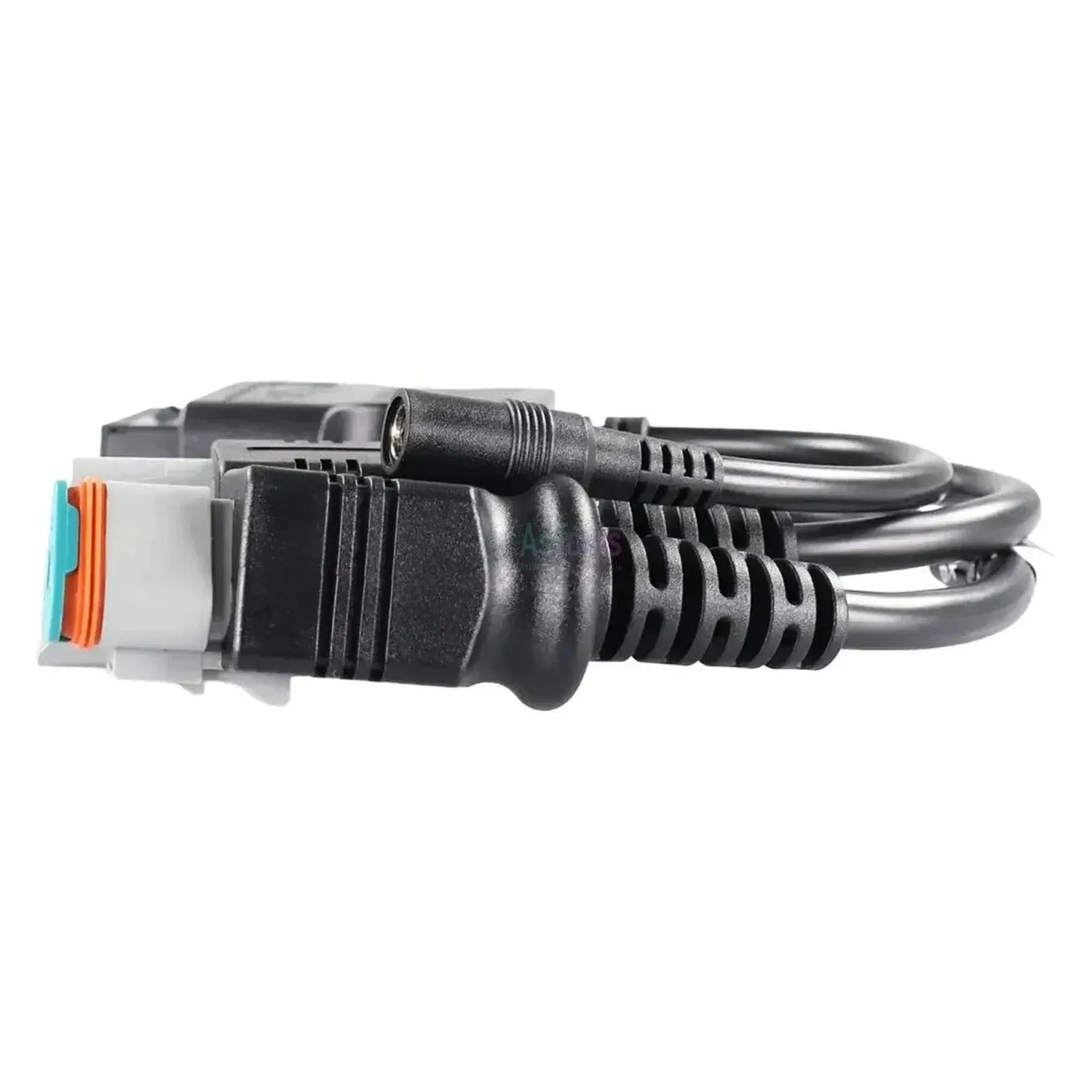

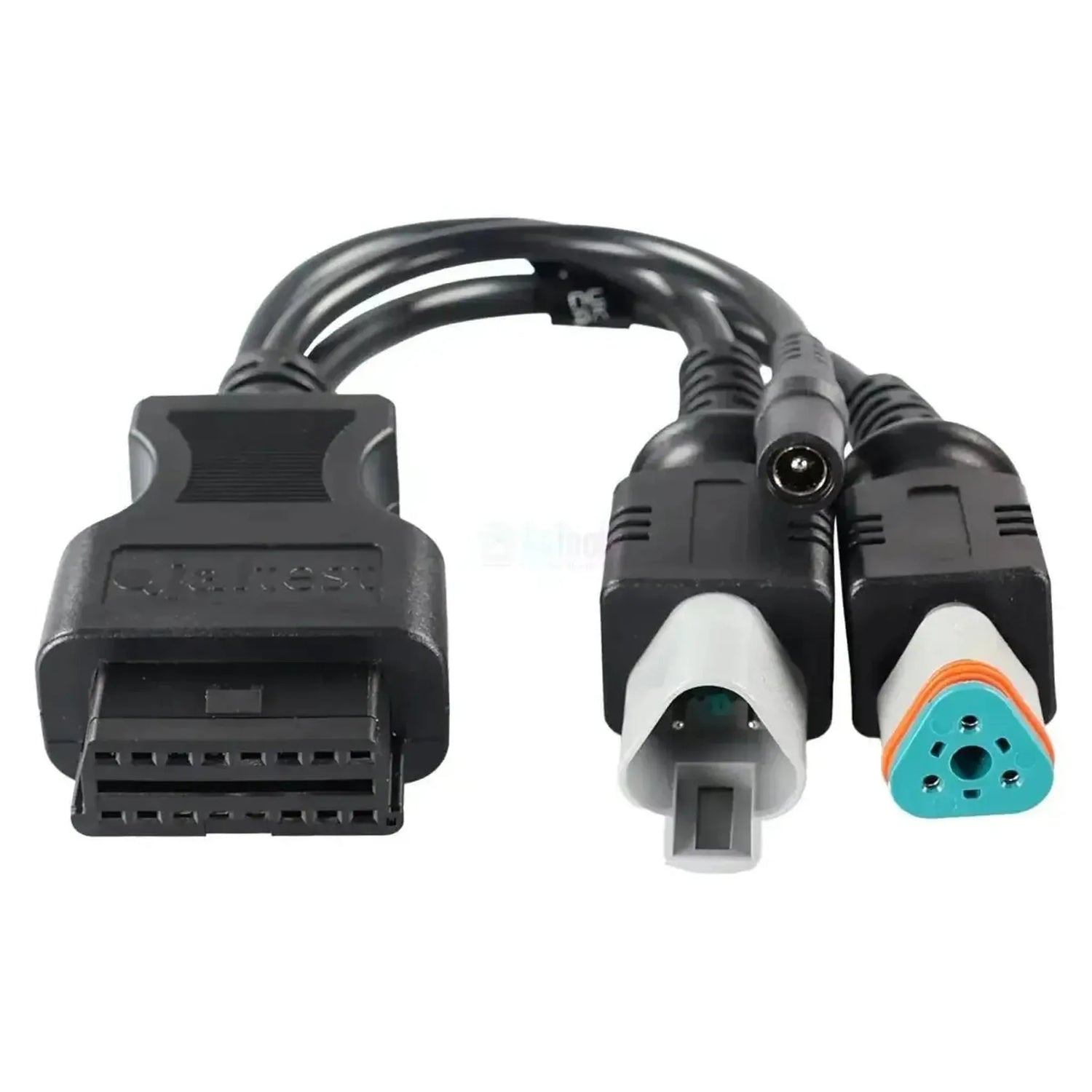

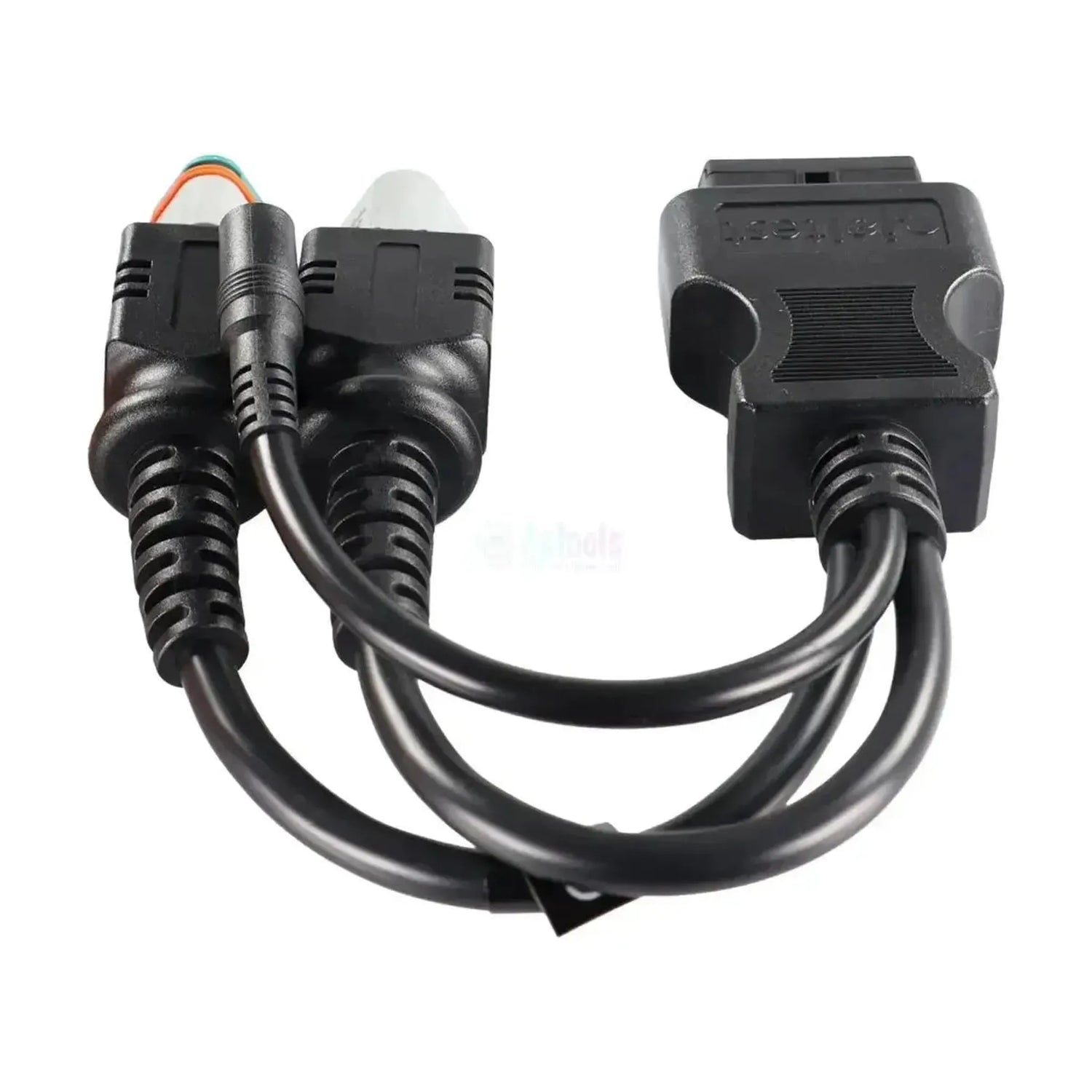

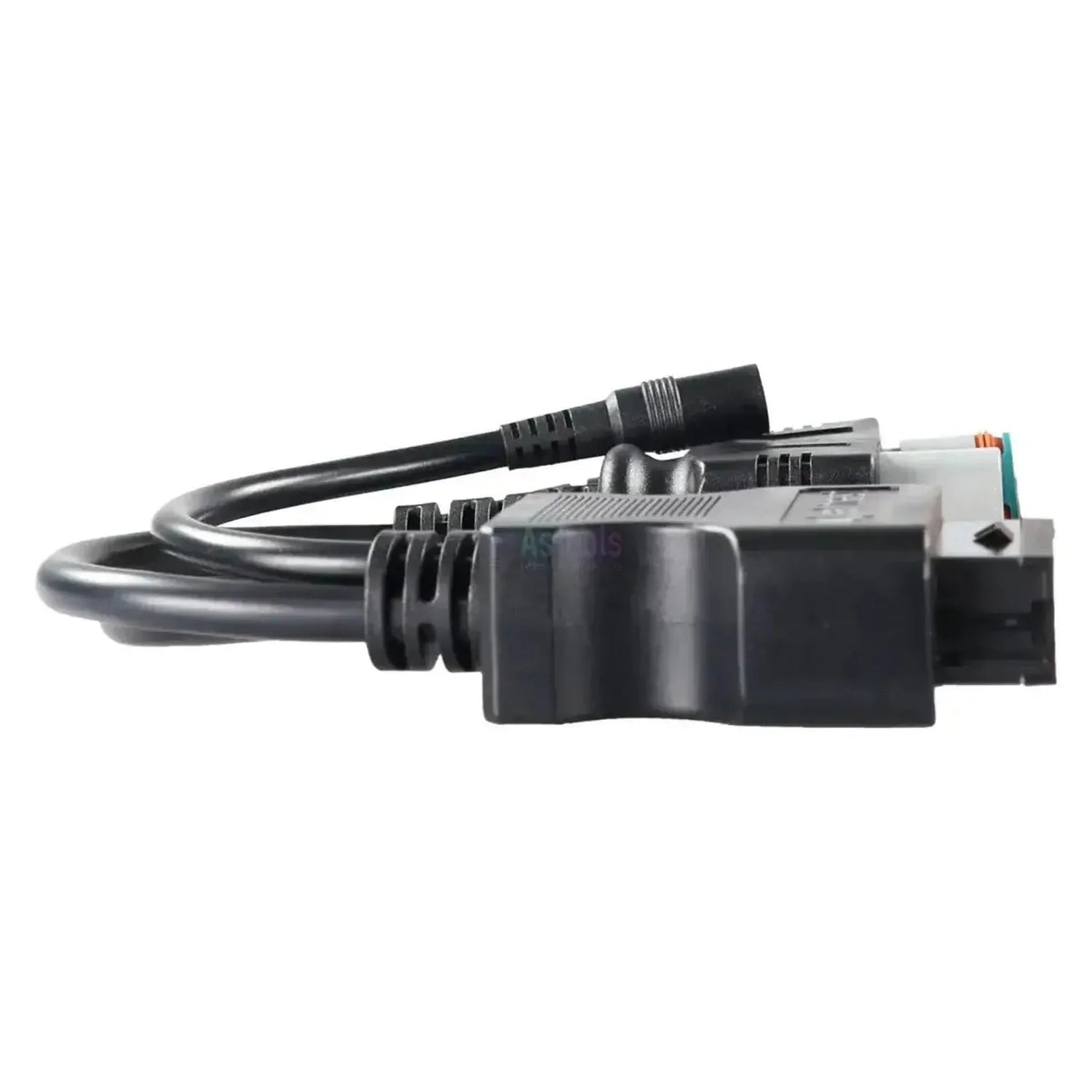

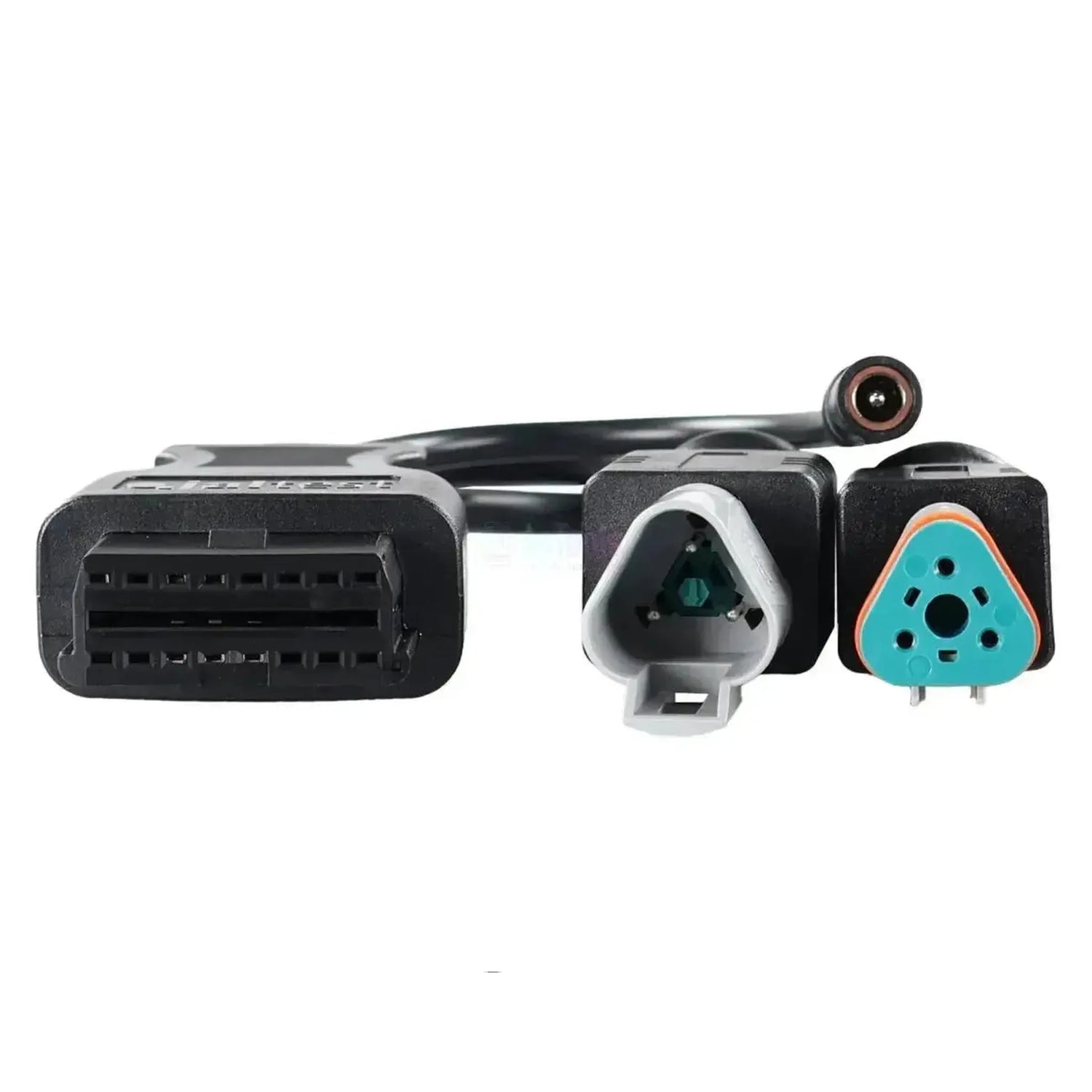

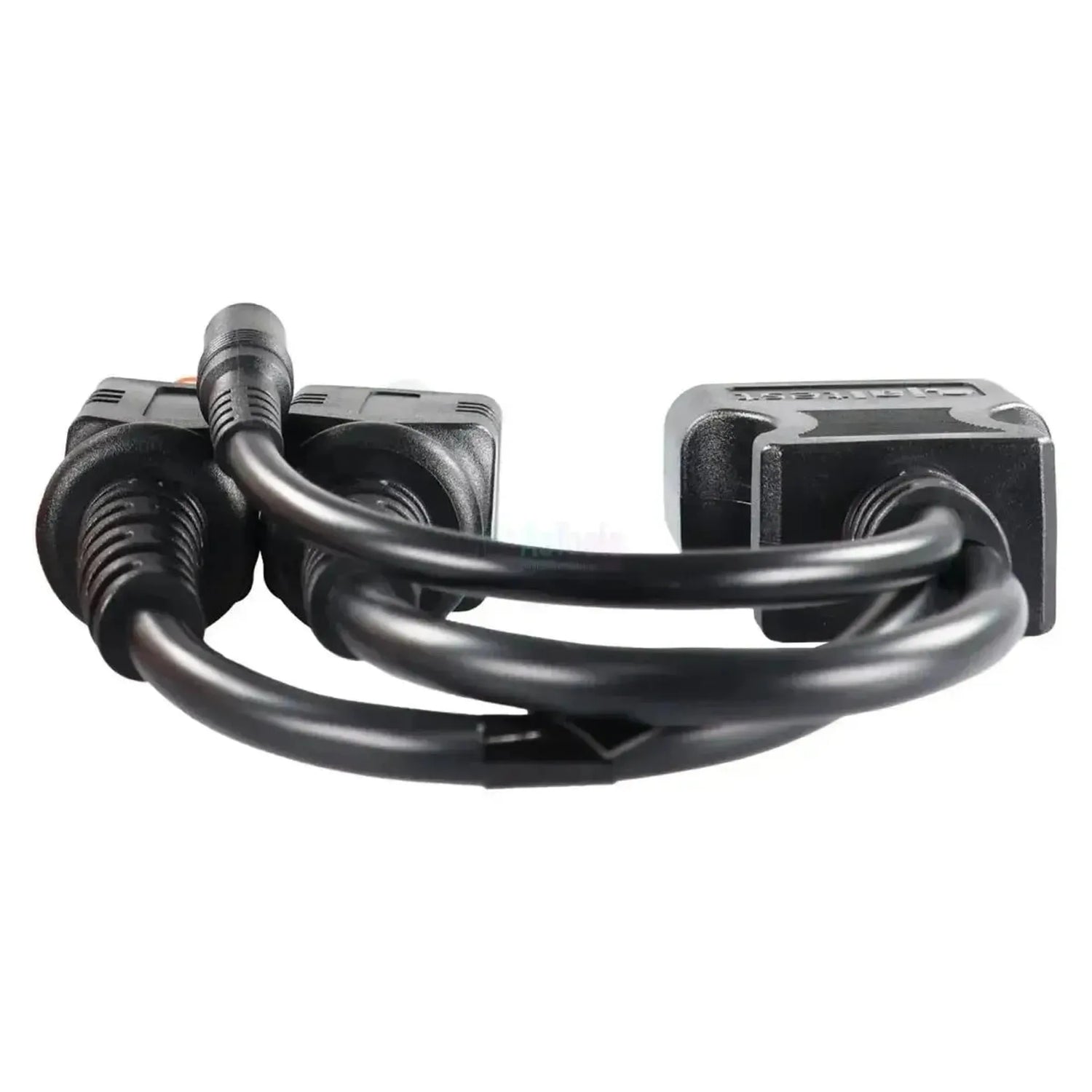

De Jaltest JDC216A9 wordt opgenomen in de doorgaande J1939-backbone van een voertuig en brengt die databus naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Uit het OBD2-huis komen drie takken: Een grijze 3-polige Deutsch-stekker met pennen, een bijbehorende 3-polige bus met turquoise borgwig en oranje afdichting, en een aparte voedingsplug. Het snoer is 28 tot 30 cm lang.

Doordat de mannelijke en de vrouwelijke helft er beide aan zitten, blijft de kabelstreng doorverbonden terwijl u meet. SAE J1939 is de CAN-standaard waarop motorregeling, remsysteem, transmissie en instrumentenpaneel van zware voertuigen communiceren. Omdat de norm ook de 3-polige koppelingen vastlegt, is de adapter merkonafhankelijk. De kabel is gemaakt voor de Jaltest Link V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Toegang tot het J1939-datanet op voertuigen en machines waar geen aparte diagnosestekker is aangebracht.
✔De adapter wordt in de bestaande backbone opgenomen, die doorverbonden blijft; de regeleenheden blijven dus met elkaar communiceren terwijl u meet.
✔Een eigen voedingsplug zorgt voor de stroomvoorziening, ook waar de aansluiting zelf geen voeding voert.
✔Breed inzetbaar, omdat J1939 een open standaard is die door alle grote fabrikanten van zware voertuigen wordt toegepast.

AANDACHTSPUNTEN

✕Vereist een bereikbare 3-polige koppeling in de backbone; die zit in de doorgaande kabelstreng en niet op elke machine op een handige plek.
✕Met 28 tot 30 cm is de adapter kort, dus u werkt bij de koppeling zelf en niet vanuit de cabine.
✕Alleen voor de 3-polige inline-koppeling; systemen met een eigen diagnosestekker bereikt u met de bijbehorende verloopkabel.
✕De kabel is opgegeven voor de Jaltest Link V9 en niet voor de V8.1.

Toepassingen en functionaliteiten

Via de backbone komt u rechtstreeks op de J1939-bus. Wat u daar aantreft, is geen vaste lijst: Elke fabrikant hangt zijn eigen regeleenheden aan de bus, van een enkele motorregeling tot een compleet netwerk. Wat u kunt uitvoeren, volgt uit de Jaltest-module waaronder de machine valt.

Regeleenheden die u kunt benaderen

  • Motorregeling: Gangbare deelnemer.
  • Remregeling: Gangbare deelnemer.
  • Transmissie: Gangbare deelnemer.
  • Overige eenheden: Per machine en fabrikant.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensorwaarden live volgen.
  • Componenten: Actuatoren aansturen en testen.
  • Parameters en kalibraties: Waar Jaltest die aanbiedt.
  • Onderhoudsresets: Waar Jaltest die aanbiedt.
  • Bus intact: De machine blijft normaal werken.

Zo gebruikt u hem

  1. Koppeling zoeken: Volg de tweedraads bus langs het chassis.
  2. Backbone openen: Neem de 3-polige koppeling los.
  3. Aansluiten: Steek beide helften op de JDC216A9.
  4. Voeding en Link: Sluit de voedingsplug en de OBD2-kant aan.
  5. Uitlezen: Kies merk en model in de juiste module.

Compatibele voertuigen en toepassingen

Bepalend is de koppeling in de backbone, niet het merk. De adapter past op elk bedrijfs- of werkvoertuig waarvan de J1939-backbone met 3-polige Deutsch-koppelingen is opgebouwd. Omdat de norm de connector voorschrijft en niet de fabrikant, past dezelfde adapter over merken heen.

Toepassing:

  • Bedrijfs- en werkvoertuigen: Met een J1939-backbone met 3-polige inline-koppelingen.
  • Alle fabrikanten van deze open standaard: De norm legt de bus en de connector vast, niet het merk.
  • Machines zonder aparte diagnoseaansluiting: Waar de backbone het enige aanknopingspunt is.
💡
Goed om te weten: De backbonekoppeling zit in de doorgaande kabelstreng en dus niet altijd in de cabine; volg de tweedraads bus langs het chassis om hem te vinden. U herkent hem aan het paar grijze 3-polige Deutsch-koppelingen, de ene met pennen en de andere met een turquoise borgwig. Zoek die koppeling op uw machine op voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC216A9) | 3+3-pins J1939 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas
Jaltest
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis
Pereinamasis kabelis

Tinka

Kokio gamintojo diagnostikos prietaisui tinka kabelis. Vieno gamintojo kabelis paprastai netinka kito gamintojo testeriui.Tinkamas diagnostikos prietaisas
  • Jaltest
Kuriai Jaltest Link sąsajos versijai tinka kabelis. Kai kurie kabeliai veikia tik su naujausia V9.Jaltest Link versija
  • Link V9
Kokio Jaltest modulio reikia kabeliui naudoti. Be tinkamos licencijos kabelis neveiks.Jaltest programinės įrangos modulis
  • CV komercinės transporto

Jungtys

Kištukas, jungiamas prie transporto priemonės ar mašinos diagnostikos lizdo. Jis turi tiksliai tikti.Jungtis transporto priemonės pusėje
3+3 kontaktų J1939
Kištukas diagnostikos prietaiso ar sąsajos pusėje. Dažniausiai 16 kontaktų OBD2 kištukas.Jungtis prietaiso pusėje
16 kontaktų OBD2
Kokiomis duomenų linijomis kabelis perduoda signalus. Transporto priemonė ir testeris turi naudoti tą patį ryšio būdą.Ryšys
  • SAE J1939

Matmenys ir svoris

Valdymo blokai
Valdymo blokai J1939 magistralėje
Nuorodos numeris
JDC216A9

Kitos specifikacijos

Toepassing
Diagnose via de J1939-backbone van bedrijfs- en werkvoertuigen
Lengte
28 - 30 cm
Segment
Bedrijfs- en Werkvoertuig
Nodig om te gebruiken
Jaltest Link V9 met OBD2-diagnosekabel, Jaltest-software met licentie voor Jaltest CV
