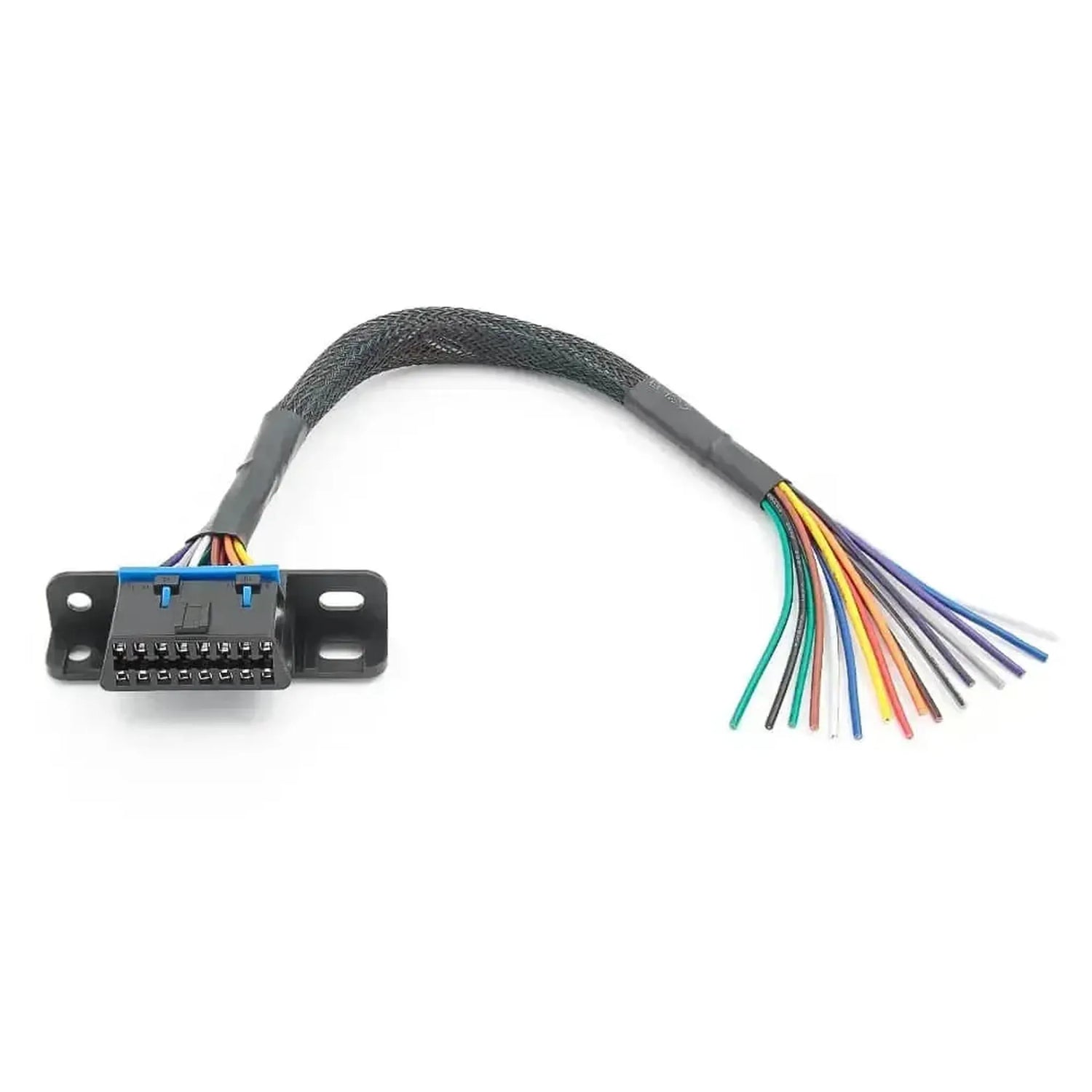

16 kontaktų OBD2 jungtis yra moteriškoji J1962 jungtis su 30 cm ilgio laidų kūliu, kuris baigiasi 16 atskairomis atvirais galais. Šis komponentas skirtas sukurti pritaikytą elektros instaliaciją, atlikti remontą arba pakeisti pažeistą diagnostikos jungtį automobilyje. Kabelis turi pinti apvalkalą, suteikiantį papildomą laidų apsaugą.
Atvirieji laidų galai suteikia šiam produktui lankstumo montavimo metu, leidžiant kiekvieną kontaktą atskirai prijungti prie atitinkamų automobilio sistemų, tokių kaip CAN magistrala, K-linija, maitinimas ir masė. Jungtis yra įrengta integruotais montavimo skliausčiais, leidžiančiais tvirtą ir stabilų montavimą į prietaisų skydelį arba panelę.
PRANAŠUMAI
SVARBŪS ASPEKTAI
Taikymas ir funkcionalumas
Šis OBD2 laidų komplektas suteikia pagrindą sukurti pritaikytą diagnostikos jungtį arba remontuoti pažeistą jungtį.
- Pritaikytas montavimas: Leidžia integruoti OBD2 jungtį į projektų automobilius, lenktynių mašinas arba senesnius transporto priemones, kurios aprūpinamos šiuolaikine ECU.
- Remontas: Veikia kaip pakaitinis komponentas pažeistai, susidėvėjusiai arba sukorozijusiai gamyklinei OBD2 jungčiai.
- Lanki elektrinė instaliacija: 16 atvirieji laido galai gali būti prijungti prie automobilio elektros sistemos pagal konkrečios taikymo arba diagnostinio protokolo reikalavimus.
Standartinis OBD2 kontaktų išdėstymas (nuoroda)
16 kontaktų J1962 jungtis turi standartizuotą kontaktų išdėstymą komunikacijos ir maitinimo linijoms. Likę kontaktai užpildomi pagal gamintojo specifiką.
- Kontaktas 4: Važiavimo dalies masė
- Kontaktas 5: Signalo masė
- Kontaktas 6: CAN-High (ISO 15765-4, SAE J-2284)
- Kontaktas 7: K-linija (ISO 9141-2 / ISO 14230-4 KWP2000)
- Kontaktas 10: J1850 magistrala- (SAE J1850 PWM/VPW)
- Kontaktas 14: CAN-Low (ISO 15765-4, SAE J-2284)
- Kontaktas 15: L-linija (ISO 9141-2, neprivaloma)
- Kontaktas 16: Baterija +12 V (nuolatinis maitinimas)
- Kontaktai 1, 3, 8, 9, 11, 12 ir 13: Prieinami OEM specifinėms funkcijoms (skiriasi pagal gamintojus)
Suderinami transporto priemonės
Šis produktas yra universalus komponentas ir nėra skirtas konkrečiam žymei arba modeliui. Jis skirtas pritaikytam montavimui ir remontui įvairiose taikymuose, kuriuose yra:
- Lengvieji automobiliai
- Furgonetės
- Lengvi sunkvežimiai
- Projektų automobiliai ir komplektuojami automobiliai
- Bandymų stendai ir plėtros aplinkos
Pakuotės turinys
- 1x 16 kontaktų OBD2 jungtis (moteriškoji) — 16 atvirų laidų galų (30 cm)
Techninės specifikacijos
| Specifikacija | Aprašymas |
|---|---|
| Jungtis 1 | 16-tūpių OBD2 (J1962) moteriškai |
| Jungtis 2 | 16 laidų galų |
| Kabelio ilgis | 30 cm |
| Tvirtinimas | Integruoti montavimo skliausčiai |
| Apsauga | Pinti laido apvalkalas |
| Palaikomi protokolai | ISO 15765-4 (CAN), ISO 9141-2, ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW |
