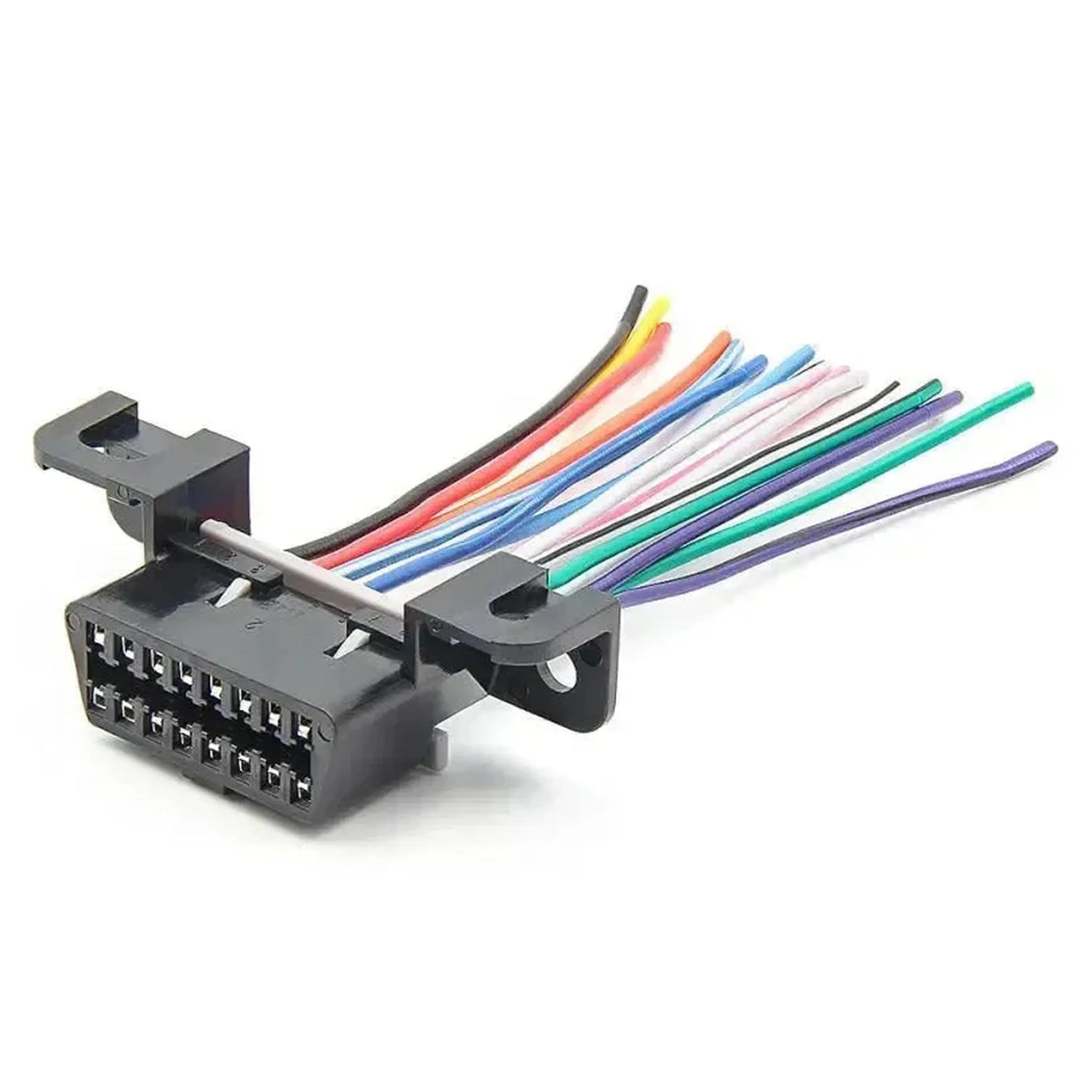

16 kontaktų OBD2 jungtis yra moteriškas J1962 konektor su 10 cm trumpu kabeliu, kuris baigiasi 16 atvirais laidų galais. Šis komponentas skirtas tinkinti elektrinę instaliaciją, atlikti remontą arba pakeisti pažeistą diagnostikos jungtį automobilyje. Trumpas kabelio ilgis idealus kompaktioms instaliacijoms ribotoje vietoje.
Atvirų laidų galai suteikia šiam produktui elastingumą instaliuojant, leidžiančius kiekvieną kontaktą atskirai sujungti su atitinkamomis automobilio sistemomis, tokiomis kaip CAN-magistrala, K-linija, maitinimas ir žemė. Konektor aprūpintas integruotomis tvirtinimo skliaustais su sriegintomis skylutėmis, leidžiančiais stabilo ir tvirtaus tvirtinimo į atbulinį storą arba skydelį.
PRANAŠUMAI
SVARBŪS ASPEKTAI
Taikymas ir funkcionalumas
Šis OBD2 konektor suteikia pagrindą sutiestai diagnostikos jungtis ar pažeistos jungties remontui.
- Tinkinta instaliacija: Leidžia integruoti OBD2 jungtį į projektavimo automobilius, lenktynių mašinas arba senesnius automobilius, kurie aprūpinami moderni ECU.
- Remontas: Veikia kaip suteiktinis komponentas pažeistai, sudilusiai arba sukorodavusiai gamyklinei OBD2 jungtiai.
- Bandymų sistemos: Tinkamas įrengti bandymų stendams, simuliatoriams arba prototipams, kur reikalinga OBD2 sąsaja.
- Lanksti elektrinė instaliacija: 16 atvirų laidų galų gali būti sujungti prie automobilio elektrinės sistemos pagal konkrečios taikymo ar diagnostinio protokolo reikalavimus.

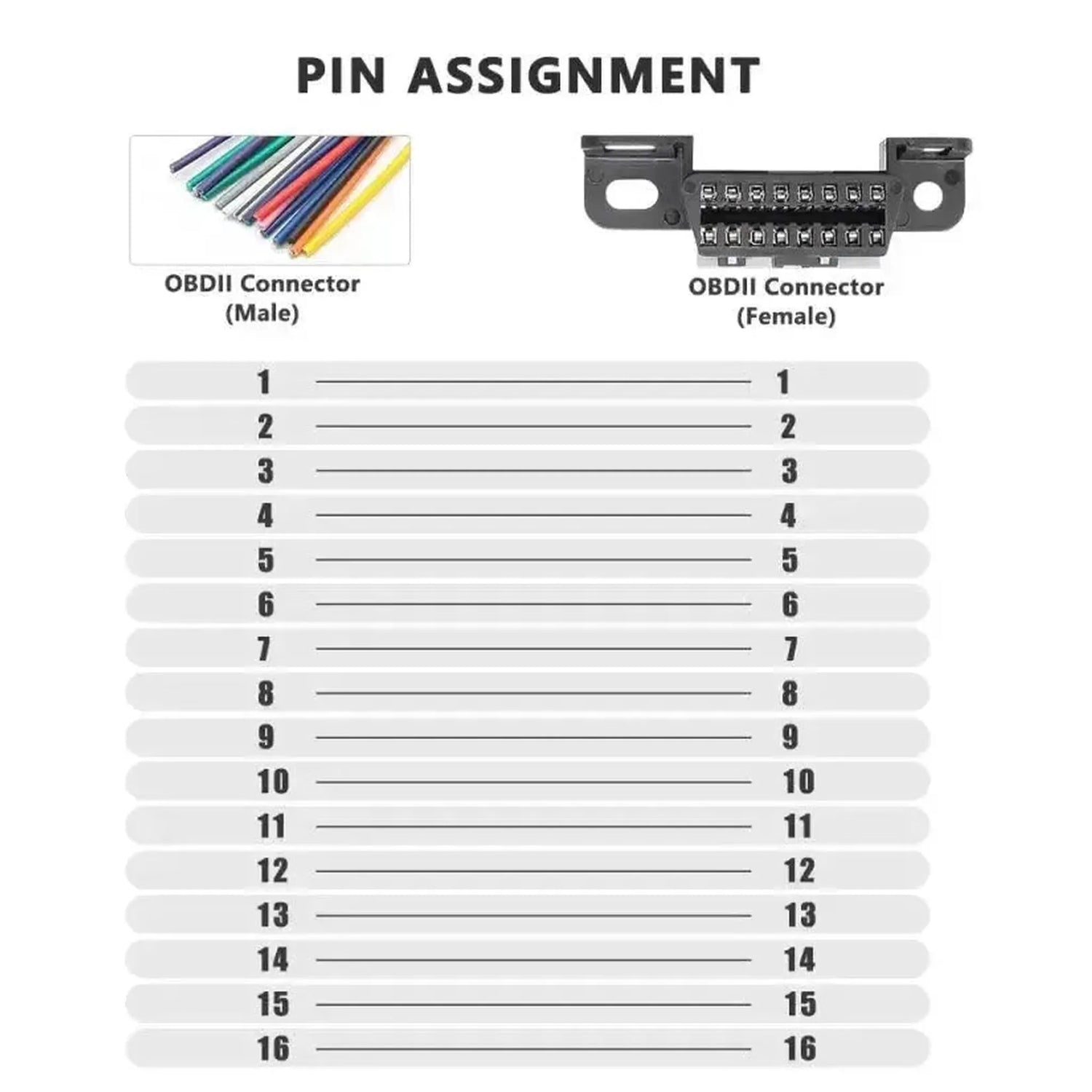

Standartinis OBD2 kontaktų išdėstymas (nuoroda)
16 kontaktų J1962 konektor turi standartizuotą kontaktų išdėstymą komunikacijos ir maitinimo linijoms. Likę kontaktai užpildomi atsižvelgiant į gamintoją.
- Kontaktas 4: Šasio žemė
- Kontaktas 5: Signalo žemė
- Kontaktas 6: CAN-High (ISO 15765-4, SAE J-2284)
- Kontaktas 7: K-linija (ISO 9141-2 / ISO 14230-4 KWP2000)
- Kontaktas 10: J1850 magistrala- (SAE J1850 PWM/VPW)
- Kontaktas 14: CAN-Low (ISO 15765-4, SAE J-2284)
- Kontaktas 15: L-linija (ISO 9141-2, neprivaloma)
- Kontaktas 16: Akumulator +12 V (nuolatinis maitinimas)
- Kontaktai 1, 3, 8, 9, 11, 12 ir 13: Galimi OEM specifinėms funkcijoms (skiriasi pagal gamintojo)
Suderinami transporto priemonės
Šis produktas yra universalus komponentas ir nėra skirtas konkrečiam markai ar modeliui. Jis suderintas tinkintiems montavimams ir remontams įvairiose taikymosvietose, įskaitant:
- Lengvuosius automobilius
- Lengvi komerciniai transporto priemonės
- Projektavimo automobilius ir kitcars
- Bandymų stendus ir simuliatorius
- Savitarpy elektronikos projektus
Pakuotės turinys
- 1x 16 kontaktų OBD2 jungtis (moteriškas) — 16 atidarytų laidų galų (10 cm)
Techninės specifikacijos
| Specifikacija | Aprašymas |
|---|---|
| Jungtis 1 | 16-tūpių OBD2 (J1962) moteriškai |
| Jungtis 2 | 16 laidų galų |

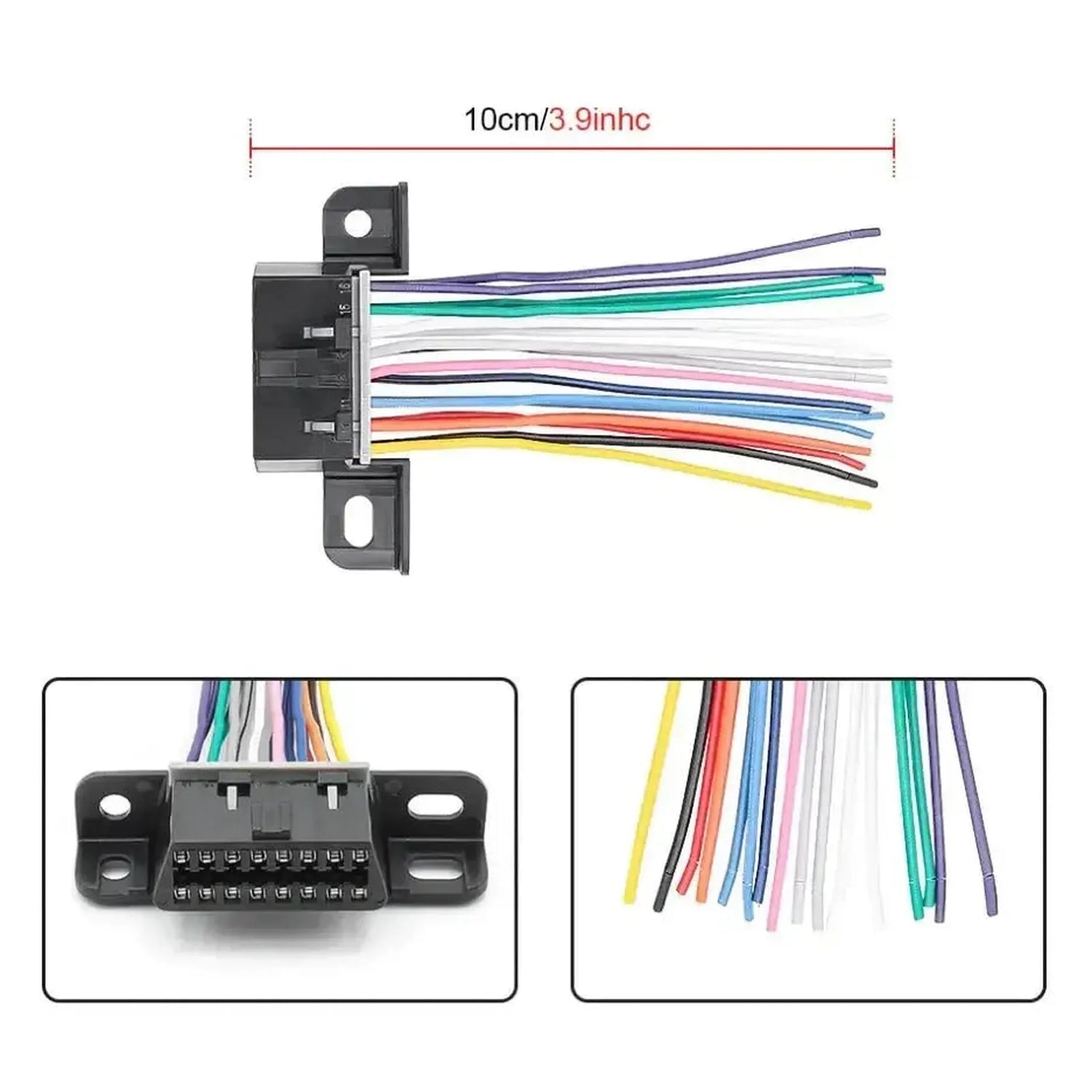

| Kabelio ilgis | Apie 10 cm |
| Tvirtinimas | Integruoti tvirtinimo skliausčiai su sriegintomis skylutėmis |
| Palaikomi protokolai | ISO 15765-4 (CAN), ISO 9141-2, ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW |
