Jaltest  |  SKU: JDC538A

Jaltest (JDC538A) | Yanmar 6 kontaktų OBD – 16 kontaktų OBD2 jungtinis kabelis | Vidaus degimo variklis

€144,95 su PVM
€119,79 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

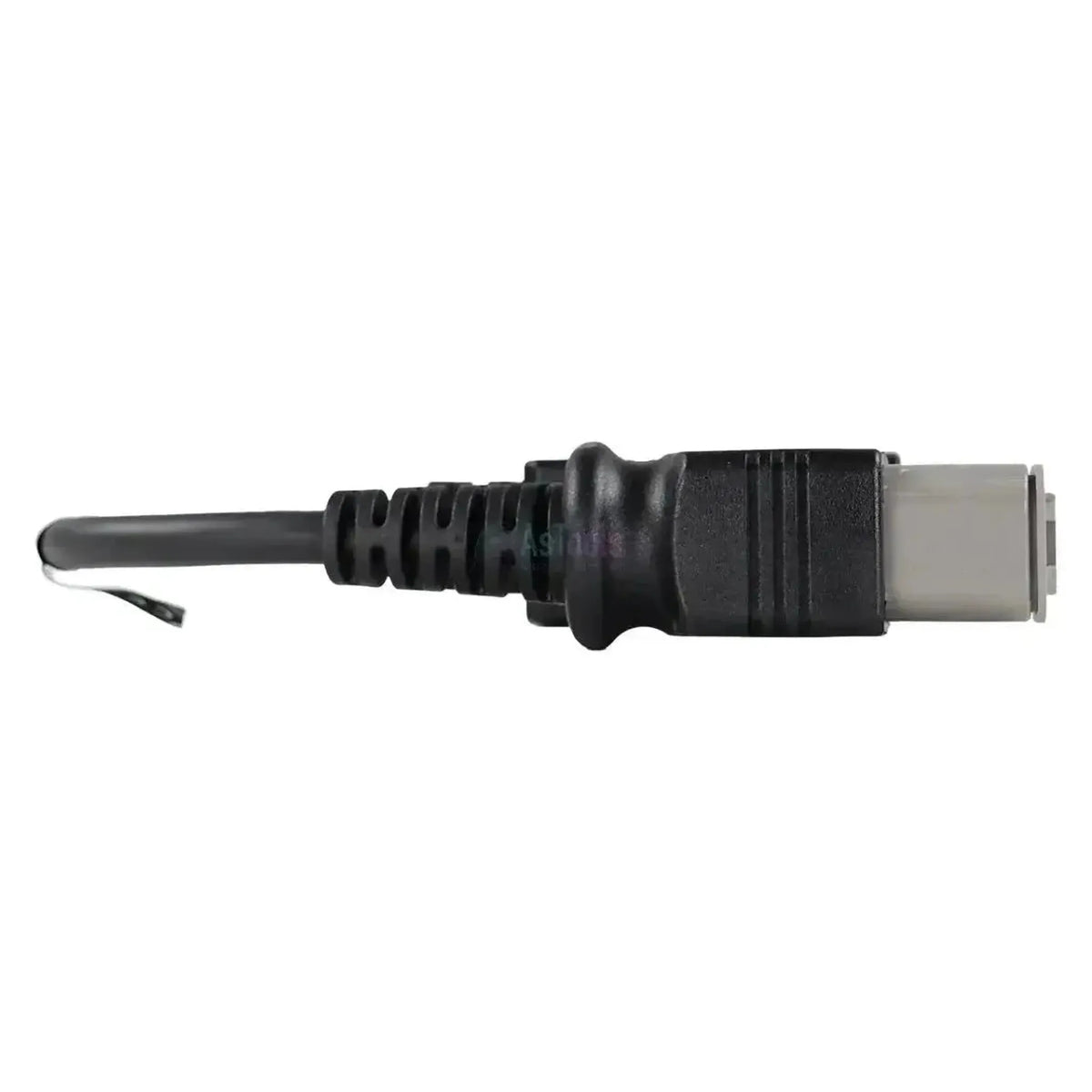

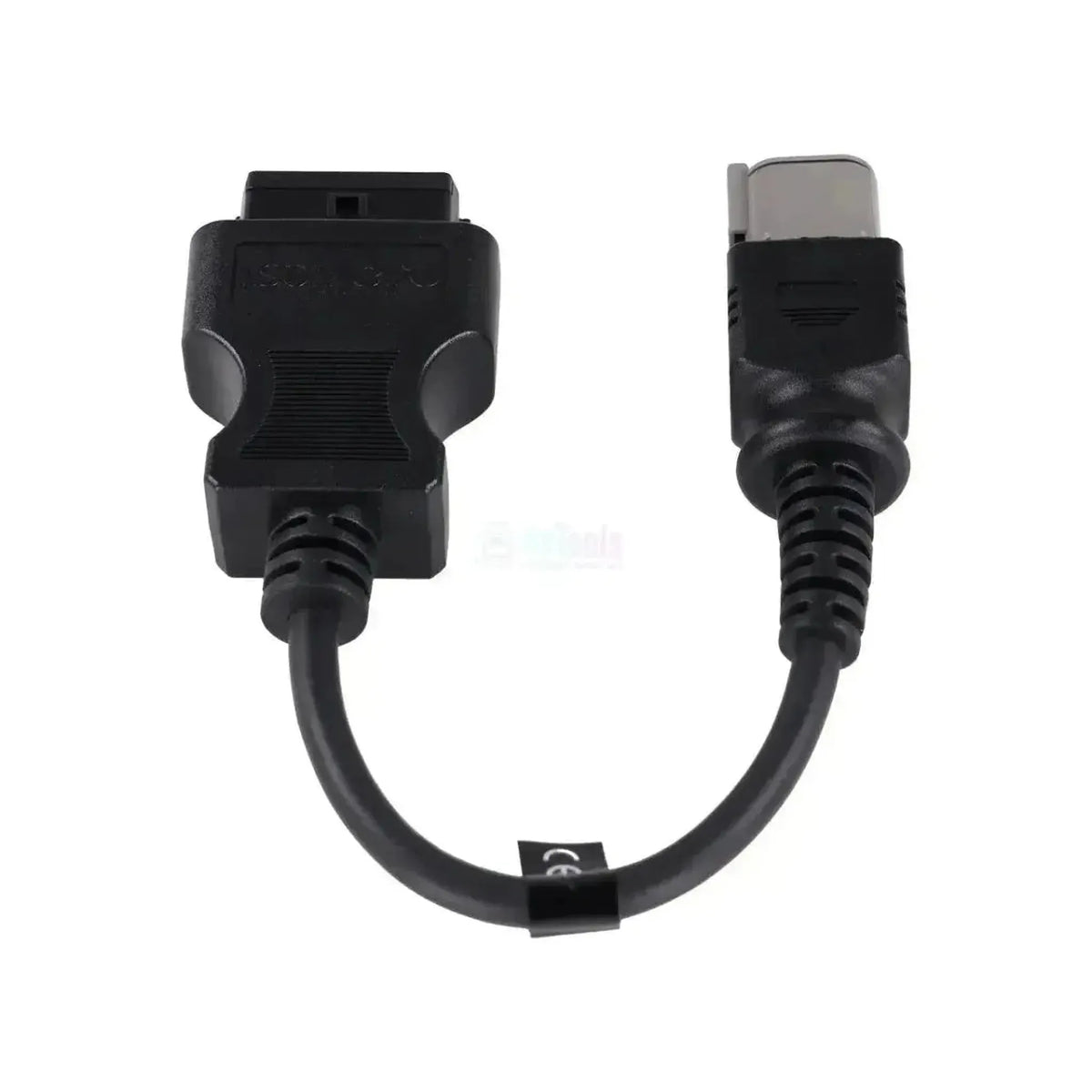

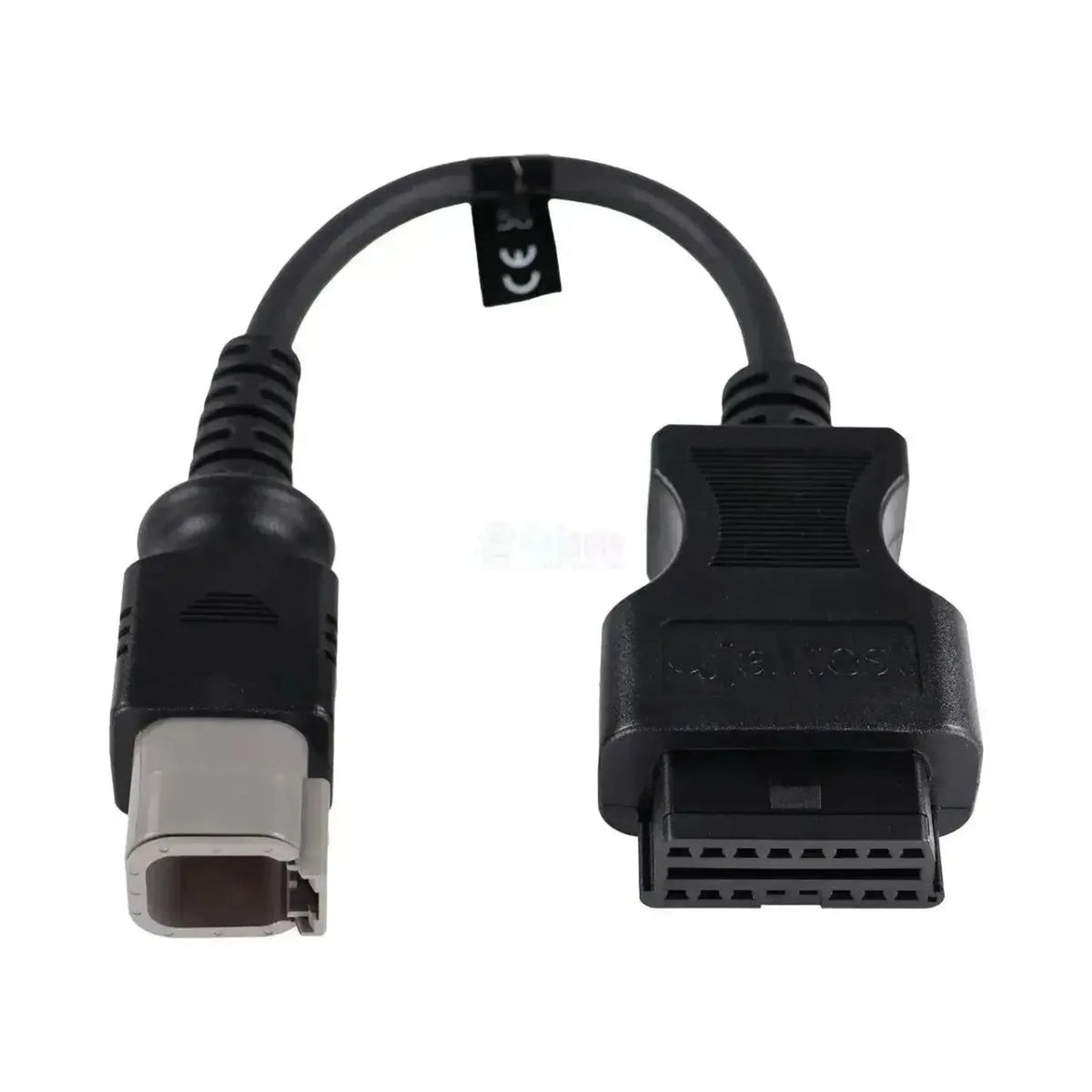

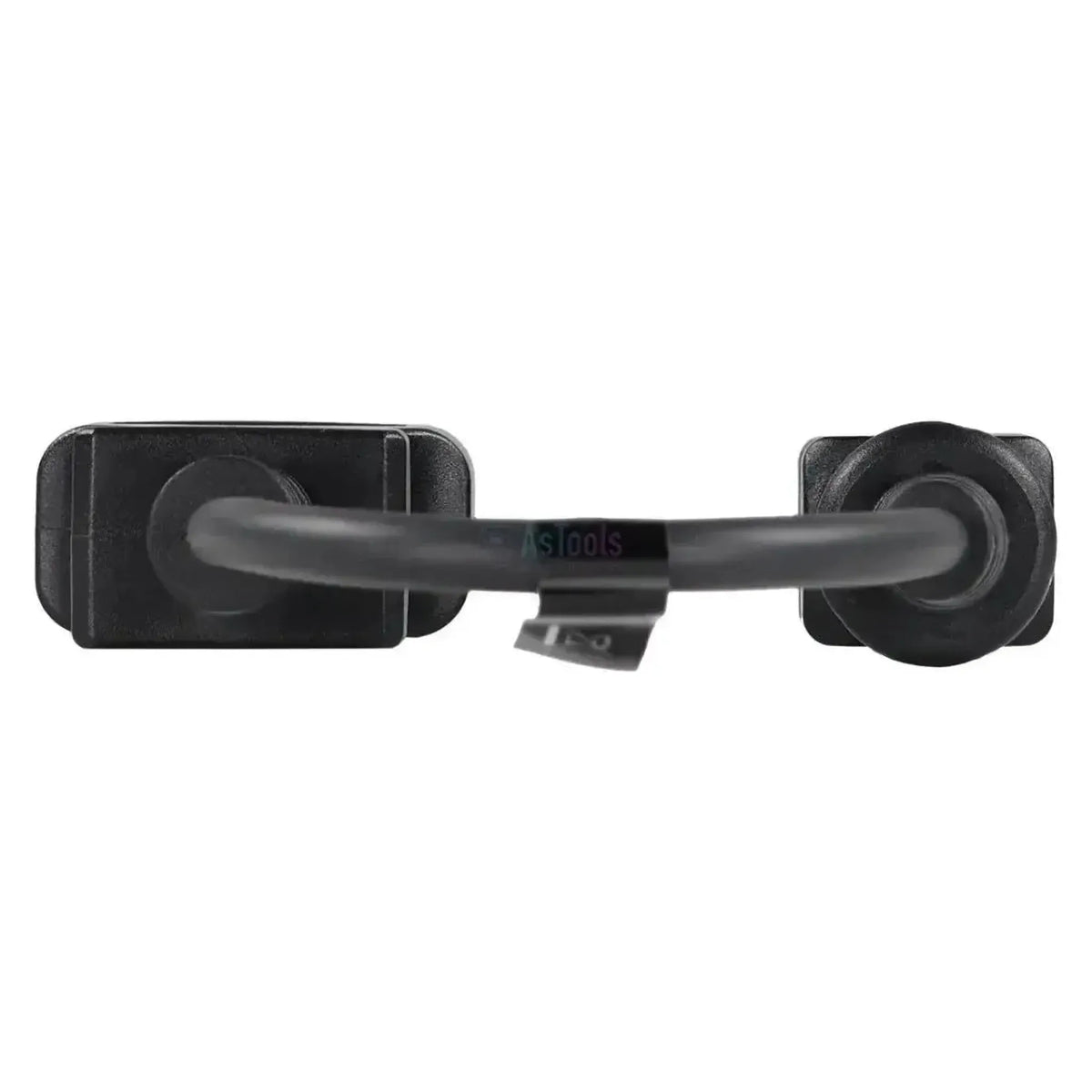

De Jaltest JDC538A koppelt de 6-pins diagnoseaansluiting van de Yanmar-industriemotoren aan de 16-pins OBD2 van uw Jaltest-diagnosekabel. Aan de motorzijde zit een rechthoekige lichtgrijze stekker met oranje wig in een zwart overspuitstuk. De kabel loopt in één rechte streng, zonder aftakking of module, en meet 28 tot 30 cm.

De aansluiting hoort bij de motor en zit op of naast het motorblok. Achter de stekker bereikt u de EDC Yanmar Bosch, de EMS Yanmar Denso en de DCU van de uitlaatgasnabehandeling. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW en Jaltest Marine.

PLUSPUNTEN

✔Bereikt zowel de EDC Yanmar Bosch als de EMS Yanmar Denso, inclusief de Stage V-uitvoering van de Denso-eenheid.
✔Geeft ook toegang tot de DCU van de uitlaatgasnabehandeling, zonder aparte aansluiting.
✔Bij de EDC Bosch en de EMS Denso staan onderhoudsintervallen en aanvullende acties in de dekking.
✔Werkt met zowel de Jaltest Link V8.1 als de V9.

AANDACHTSPUNTEN

✕Bij de regeleenheid EDC Yanmar staat geen enkele functie in de dekking; die levert geen foutcodes of meetwaarden.
✕De Stage V-uitvoering van de EMS Yanmar Denso heeft geen aanvullende acties, de gewone EMS Denso wel.
✕Alleen voor de 6-pins stekker; de binnenboordmotoren (JH-, BY-, LV- en SY-serie) gebruiken de 3-pins JDC612A.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Yanmar-motor. Welke eenheid u aantreft, hangt af van de motorreeks en van de emissiestap.

Regeleenheden die u kunt benaderen

  • EDC Yanmar Bosch: Motorregeling, volledige lijst.
  • EMS Yanmar Denso: Motorregeling, volledige lijst.
  • EMS Yanmar Denso (Stage V): Zonder aanvullende acties.
  • DCU: Uitlaatgasnabehandeling.

Wat u kunt doen

  • Foutcodes: Motor en nabehandeling uitlezen.
  • Meetwaarden: Met instelbare alarmgrenzen.
  • Onderhoud: Intervallen, met klantrapport.
  • Aanvullende acties: Bij EDC Bosch en EMS Denso.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de grijze stekker met oranje wig.
  2. Aansluiten: Steek de JDC538A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Yanmar, de motorreeks en de regeleenheid.

Compatibele voertuigen en toepassingen

Bepalend is de motorreeks, niet de machine. Yanmar-motoren worden als losse aandrijving ingebouwd in compacte machines, aggregaten en werktuigen. Welke stekker op uw motorblok zit, ziet u aan de vorm. Rechthoekig met een oranje wig hoort bij deze kabel, driehoekig met een groene wig bij de JDC612A.

Yanmar:

  • 3TNV-serie: 3TNV86CHT, 3TNV86CT, 3TNV88C en 3TNV88F.
  • 4TNV-serie: 4TNV86CHT, 4TNV86CT, 4TNV88C, 4TNV94FHT, 4TNV98C, 4TNV98CT en 4TNV98T.
  • 4TN-serie: 4TN101 en 4TN107; bij de 4TN107 staat ook de DCU in de dekking.

Toepassingen:

  • Ingebouwd: Compacte grond- en bouwmachines, hef- en hijswerktuigen, aggregaten en stationaire installaties.
💡
Goed om te weten: De diagnoseaansluiting zit op of naast het motorblok, niet op een vaste plaats in de machine. Deze kabel past op de rechthoekige lichtgrijze stekker met oranje wig. Voor de binnenboordmotoren gebruikt Yanmar een driehoekige 3-pins stekker met groene wig. Controleer eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC538A) | Yanmar 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas
Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas
Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis
  • OHW statybos ir bekelės
  • Marine laivai

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje
16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje
6 kontaktų OBD
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis
nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku
Ar galima matyti, kada reikalinga kita techninė priežiūra. Naudinga planuojant vizitą.Priežiūros duomenų peržiūra
Ar galima atlikti papildomas Jaltest siūlomas procedūras kiekvienam valdymo blokui, pavyzdžiui, testus ar mokymo procedūras.Papildomos procedūros

Naudojimas

Kuriame Jaltest kabelių komplekte yra šis kabelis. Jei jau turite tą komplektą, šį kabelį galbūt jau turite.Kabelių komplekto dalis
OHW kabelių komplektas, bazinis, Stacionarių variklių kabelių komplektas
Nuorodos numeris
JDC538A
Valdymo blokai
EDC Yanmar Bosch, EMS Yanmar Denso, EMS Yanmar Denso ir DCU
Reikalinga naudojimui
Jaltest Link V8.1 arba V9

Kitos specifikacijos

Toepassing
Yanmar-industriemotoren met 6-pins diagnoseaansluiting
Segment
Verbrandingsmotor
Onderdeel van kabelset
OHW-kabelset basis (70002030) en kabelset stationaire motoren (70002006)
