Jaltest | SKU: JDC501A

Jaltest (JDC501A) | Steyr 3 kontaktų OBD – 16 kontaktų OBD2 pereinamoji kabelis | Vidaus degimo variklis

Name: Jaltest (JDC501A) | Steyr 3 kontaktų OBD – 16 kontaktų OBD2 pereinamoji kabelis | Vidaus degimo variklis
Brand: Jaltest
SKU: JDC501A
Price: 192.95 EUR
Availability: InStock

€192,95 su PVM

€159,46 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

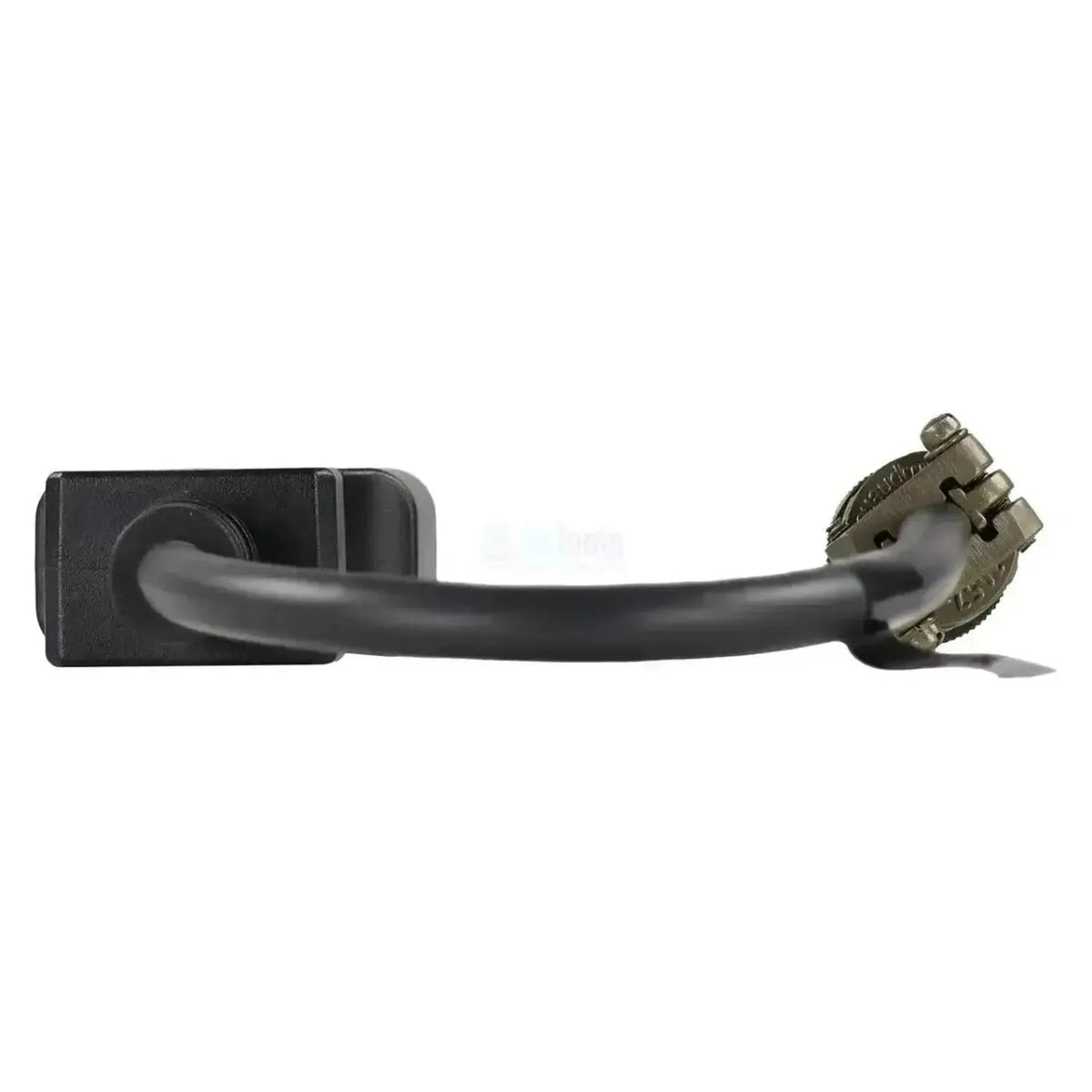

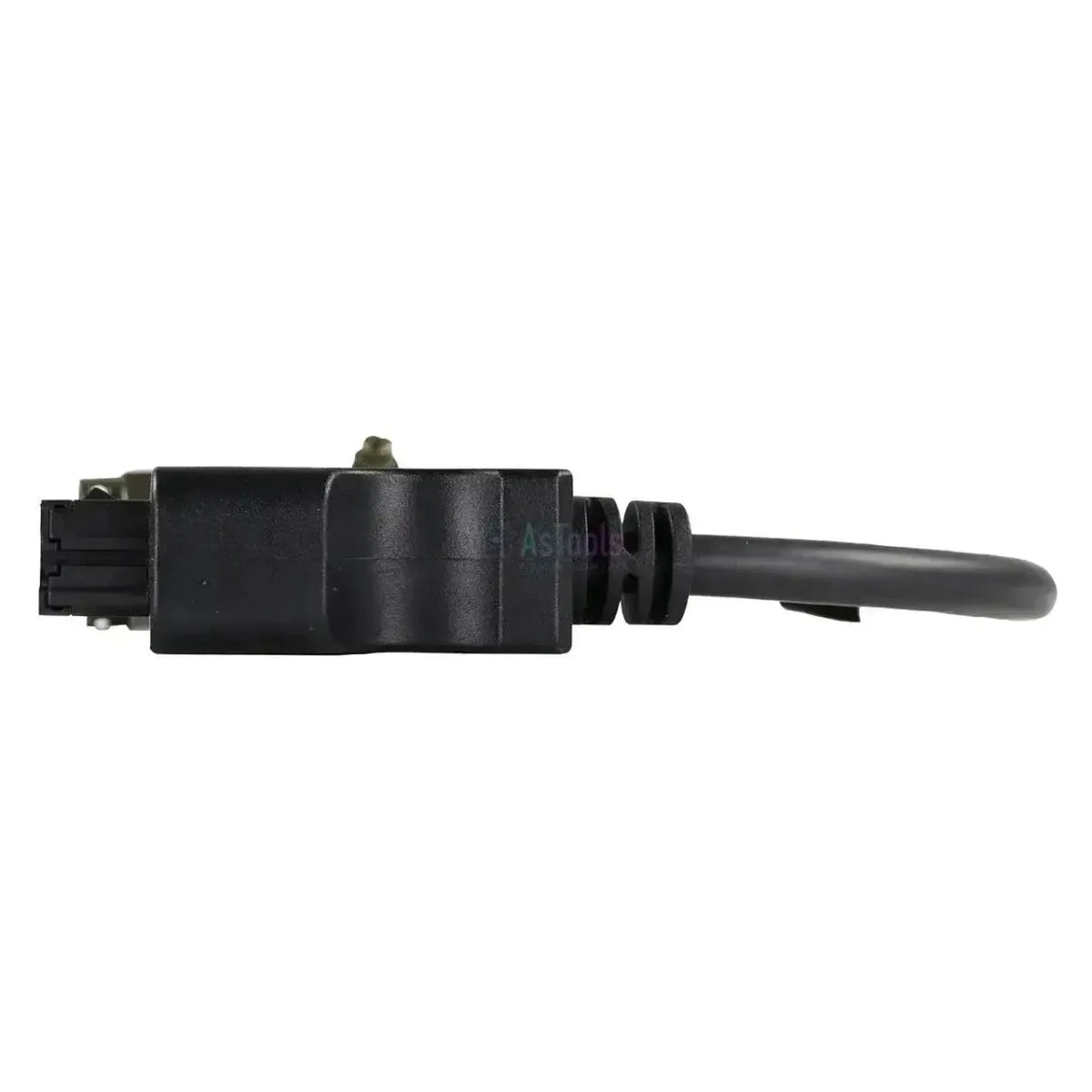

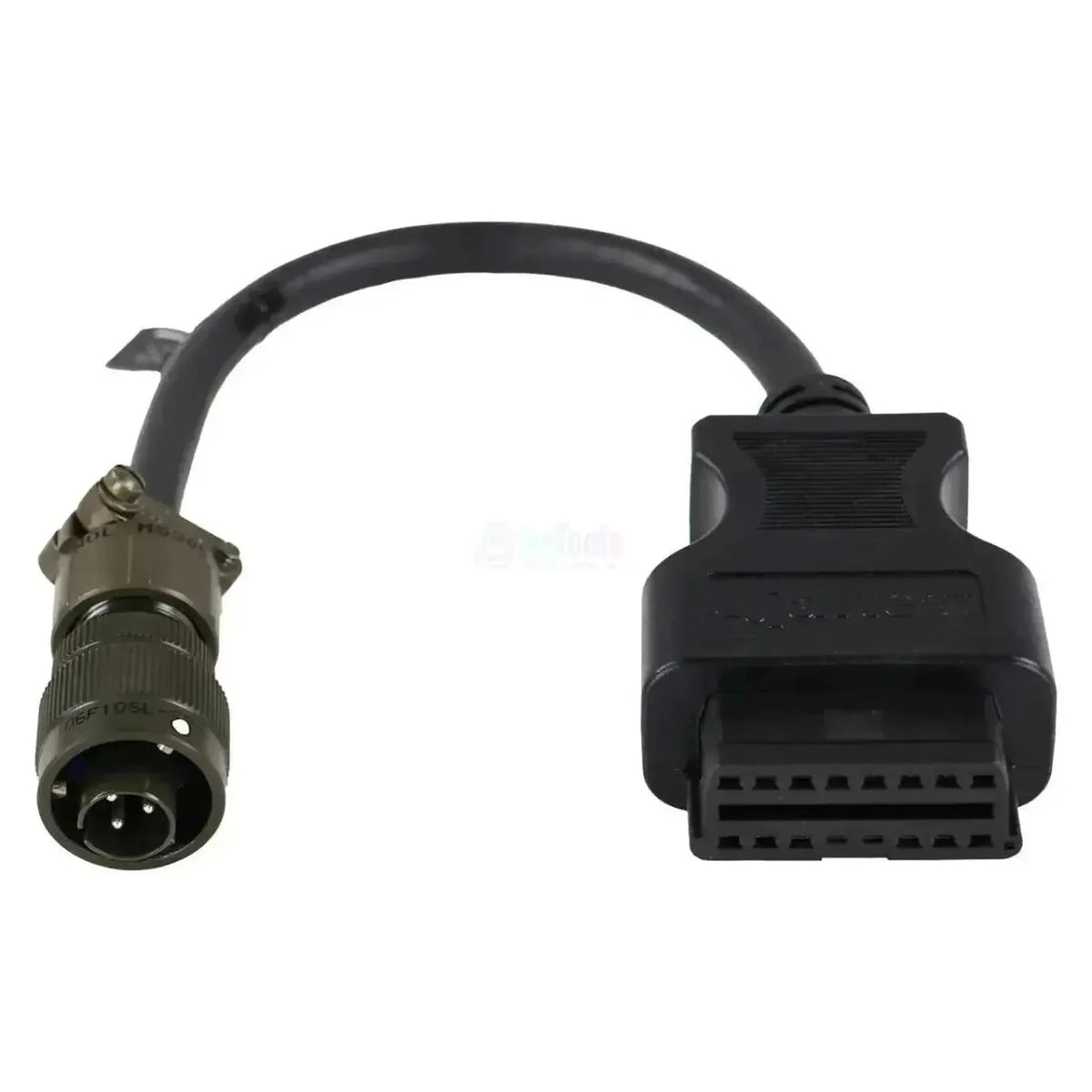

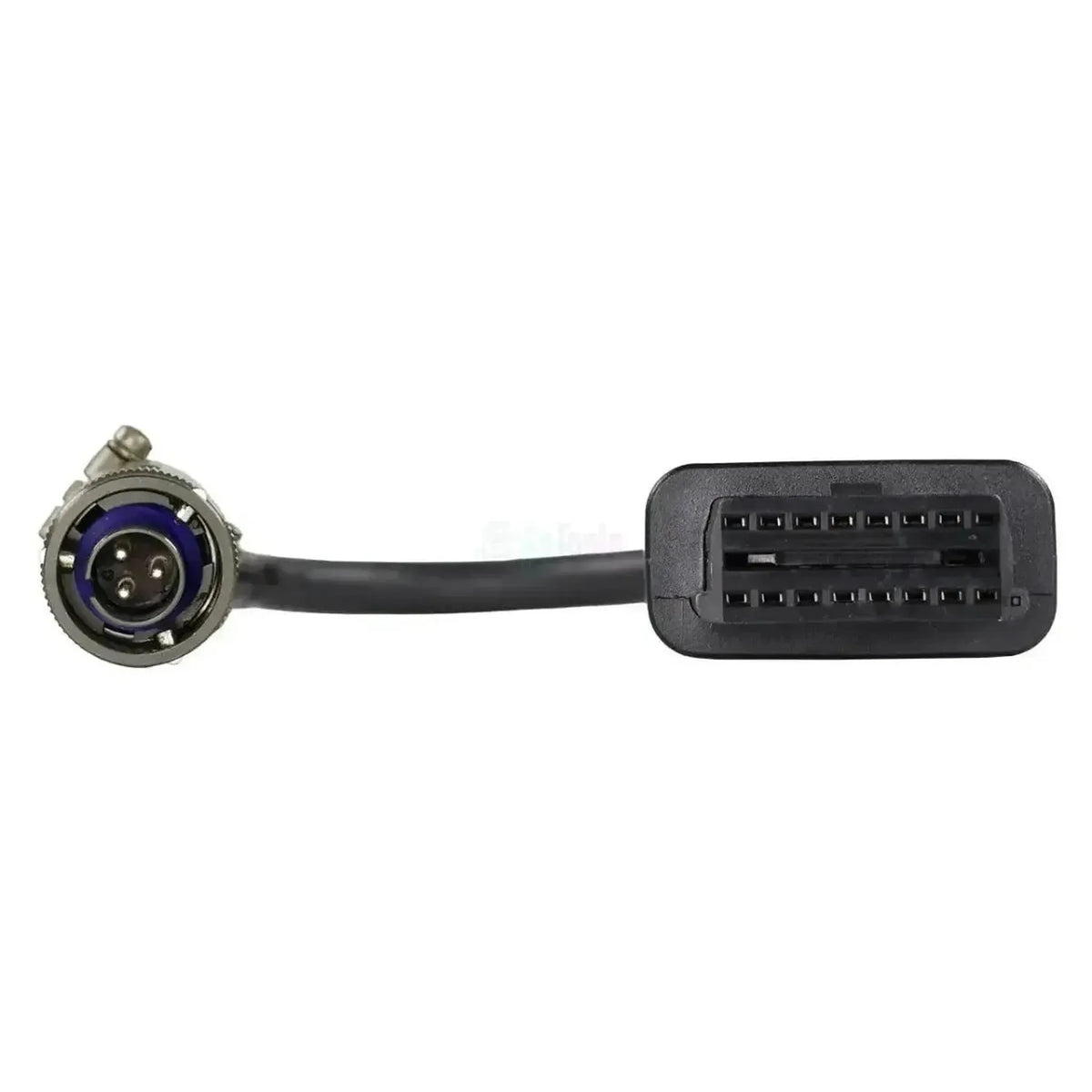

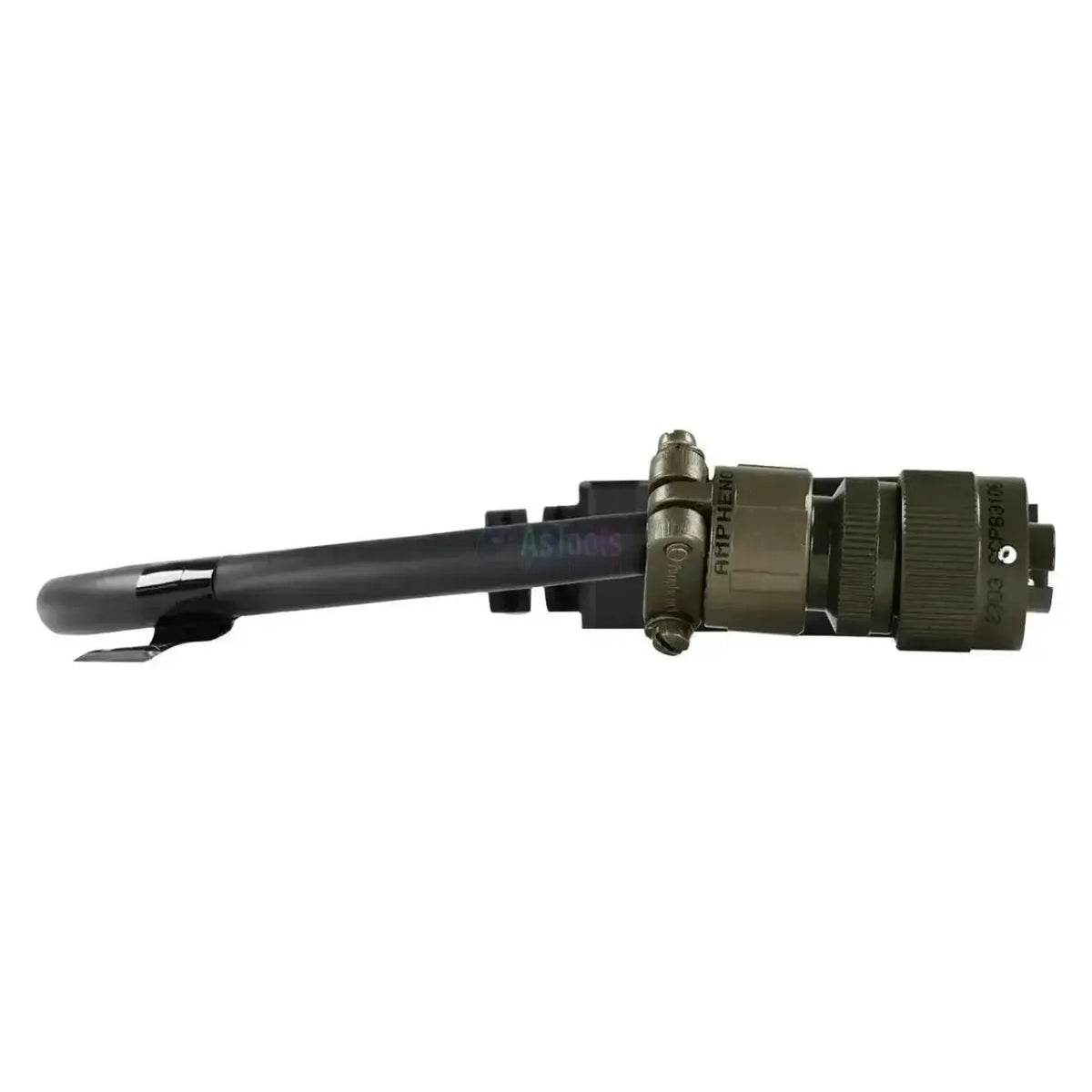

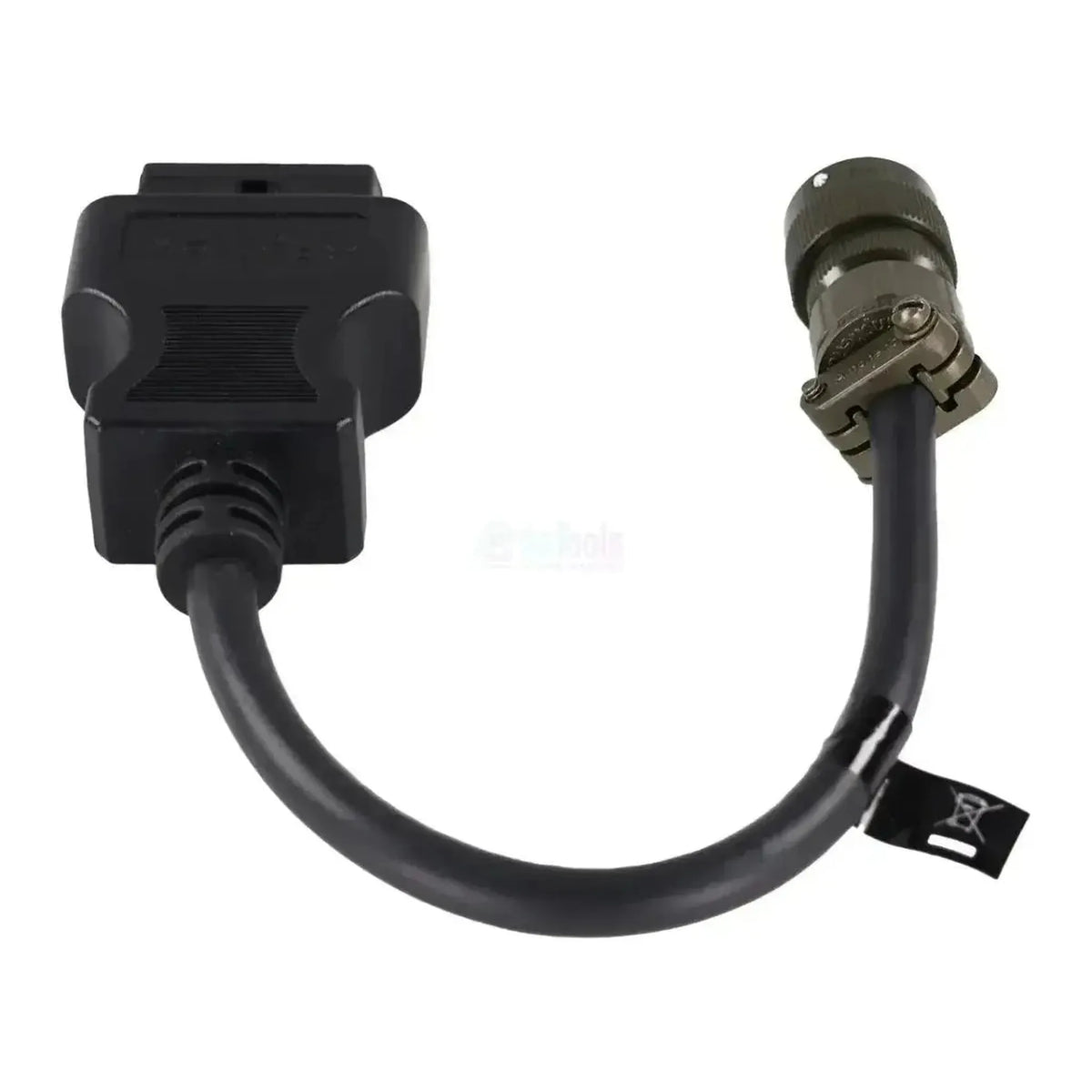

Jungtis **Jaltest JDC501A** sujungia **Steyr variklių** savitą **3 kontaktų diagnostikos jungtį** su **16 kontaktų OBD2 magistrale**, kurioje įsitaisys Jaltest Link diagnostikos kabelis. Mašinos pusėje yra apvalus metalinis **bajonetinis konektorius su gripiniu žiedu**, su **mėlyna žiedžių** aplink juodą kontaktų laikikli ir **trimis apvaliais kaiščiais**. Kitame gale yra juodas plastikinis korpusas su dviem aštuonių kontaktų eilėmis ir balta etiketė su JDC501A užrašu. Jaltest šį kabelį pristato kaip *Diagnostikos kabelis Steyr varikliams, 3 kontaktai*, kurio ilgis yra **29–31 cm**.

Be šios versijos yra **JDC502A** variantas **6 kontaktų Steyr jungtims**, o skirtumas slypi ne tik kaiščių skaičiuje: to kabelio apvalus konektorius yra **žymiai didesnis skersmeniu** ir turi **raudoną žiedį** aplink kontaktų laikikli, o šis kabelis turi mėlyną žiedį. **16 kontaktų OBD2 pusė**, ilgis ir **Link versijos V8.1 bei V9** yra vienodi abiem kabeliams. Per šį kabelį pasieksite dvi Steyr variklių valdymo sistemas iš aprėpties: **EDC CAN** ir UIS 1.0; kabelis priklauso **Jaltest OHW (Off-Highway mašinos) ir Jaltest Marine** aprėpčiai.

PRANAŠUMAI

✔Suteikia prieigą prie abiejų **Steyr variklių valdymo sistemų**, kurias aprėpia Jaltest: **EDC CAN** ir **UIS 1.0**.

✔Tas pats kabelis veikia tiek **stacionariuose** tiek **įmontuotoje** versijoje; Jaltest aprėpia Steyr **abiejose aprėptyse**.

✔Abiejuose **Steyr valdymo blokuose** yra **klaidų kodai**, **matavimo reikšmės** ir **ECU duomenys** aprėpties ribose.

✔Veikia su **Jaltest Link V8.1 ir V9**: **16 kontaktų OBD2 magistralė** priima diagnostikos kabelį iš abiejų **Link kartų**.

SVARBŪS ASPEKTAI

✕Tinka tik į **3 kontaktų Steyr jungtį su mėlyna žiedu**; didesniam **6 kontaktų variantui su raudonu žiedu** reikalinga **JDC502A**.

✕Steyr aprėptis yra **skaitymo nukreipta**: **Komponentų valdymas**, **parametrų nustatymas** ir kalibravimas nėra aprėpties ribose.

✕**Steyr varikliams** Jaltest **nesiūlo priežiūros atstatymo**; **priežiūros intervalai** taip pat nėra įtraukti.

✕**Diagnostikos jungtis** yra **ant arba šalia variklinio bloko**; įmontuoto **Steyr variklio** pasirinkimas lemia jungties vietą, o ne mašinos tipą.

Taikymo sritys ir funkcijos

Per šią jungtį naudojant **Jaltest programinę įrangą** pasiekiate **Steyr variklio su 3 kontaktų jungimi** valdymo sistemą. Jaltest sujungia šias valdymo sistemas **Steyr Engines** aprėpties grupėje su **EDC CAN** ir **UIS 1.0**. Tai, kas perduodama šia linija, lieka skaitymų ribose: **klaidų kodai**, matavimo reikšmės ir ECU duomenys.

Valdymo blokai, kuriuos galite pasiekti

**EDC CAN:** Steyr variklių valdymo sistemos CAN versija.
**UIS 1.0:** Steyr variklių su siurblio-purkštuko sistemomis valdymo blokas.

Ką galite daryti

Nuskaityti ir ištrinti klaidų kodai: Nuskaityti klaidų atmintį su trūkio aprašymu ir ją išvalyti po remonto.
Peržiūrėti matavimo duomenis: Dabartines jutiklių vertes valdiklyje su galimybe nustatyti alarmo ribas įprastam diapazonui viršijus.
**Nėra aprėpties ribose:** Komponentų valdymas, parametrų nustatymas, kalibravimas ir priežiūros atstatymas Steyr valdymo sistemoms nenumatyti.

Suderinami transporto priemonės tipai ir panaudojimas

**Sprendžiamasis veiksnys yra variklis, o ne mašina, kurioje jis įmontuotas.** Steyr varikliai montuojami kaip **atskiros pavaros**, todėl Jaltest aprėptis naudoja tiesiai **variklio lygyje**. Tas pats variklis gali būti tiek **stacionariose mašinose** tiek **įmontuotuose variklių naudojimo atvejuose**; norint sužinoti, ar jūsų varikliniame bloke yra **3 kontaktų ar 6 kontaktų konektorius**, tai reikia patikrinti vietoje.

**Steyr:**

**Steyr Engines:** Aprėpties grupė su valdymo sistemomis EDC CAN ir UIS 1.0
**Stacionarūs pritaikymai:** Mašinos ir agregatai, kuriuose yra įmontuotas Steyr variklis
**Įmontuoti varikliai:** Steyr yra taip pat Jaltest aprėpties dalis įmontuotiems varikliams

💡

**Gerai žinoti:** Du Steyr jungikliai yra lengvai atskiriami net be skaičiavimo: šio kabelio 3 kontaktų jungtis yra mažiausia ir turi mėlyną žiedį aplink kontaktų laikikli, JDC502A 6 kontaktų jungtis yra žymiai didesnė ir turi raudoną žiedį. **Todėl pirmiausia patikrinkite, kuris jungiklis yra jūsų variklyje, prieš atsiskaitydami.**

Pakuotės turinys

**1x** Jaltest (JDC501A) | Steyr 3 kontaktų OBD – 16 kontaktų OBD2 perėjimo kabelis | Vidaus degimo variklis

Techninės specifikacijos

Specifikacija	Aprašymas
Prekės ženklas	Jaltest (Cojali)
Nuorodos numeris	JDC501A
Tipas	Perėjimo kabelis
Panaudojimas	Steyr varikliai su 3 kontaktų diagnostikos jungimi
Ilgis	29–31 cm
Mašinos pusės jungtis	3 kontaktų OBD, apvalus bajonetinis konektorius su mėlyna žiedu
Sąsajos pusės jungtis	16-kontaktų OBD2
Sąsaja	Jaltest Link V8.1 ir V9, per 16 kontaktų OBD2 diagnostikos kabelį
Valdymo blokai	EDC CAN ir UIS 1.0 (variklių valdymo sistema)
Segmentas	Vidaus degimo variklis
Jaltest modulis	Jaltest OHW (Off-Highway mašinos) ir Jaltest Marine
