Jaltest | SKU: JDC555A

Jaltest (JDC555A) | Still 4+4-pins OBD – 16-pins OBD2 perjungiamasis kabelis | Keltuvo ir kėlimo įrenginiai

Name: Jaltest (JDC555A) | Still 4+4-pins OBD – 16-pins OBD2 perjungiamasis kabelis | Keltuvo ir kėlimo įrenginiai
Brand: Jaltest
SKU: JDC555A
Price: 239.95 EUR
Availability: InStock

€239,95 su PVM

€198,31 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

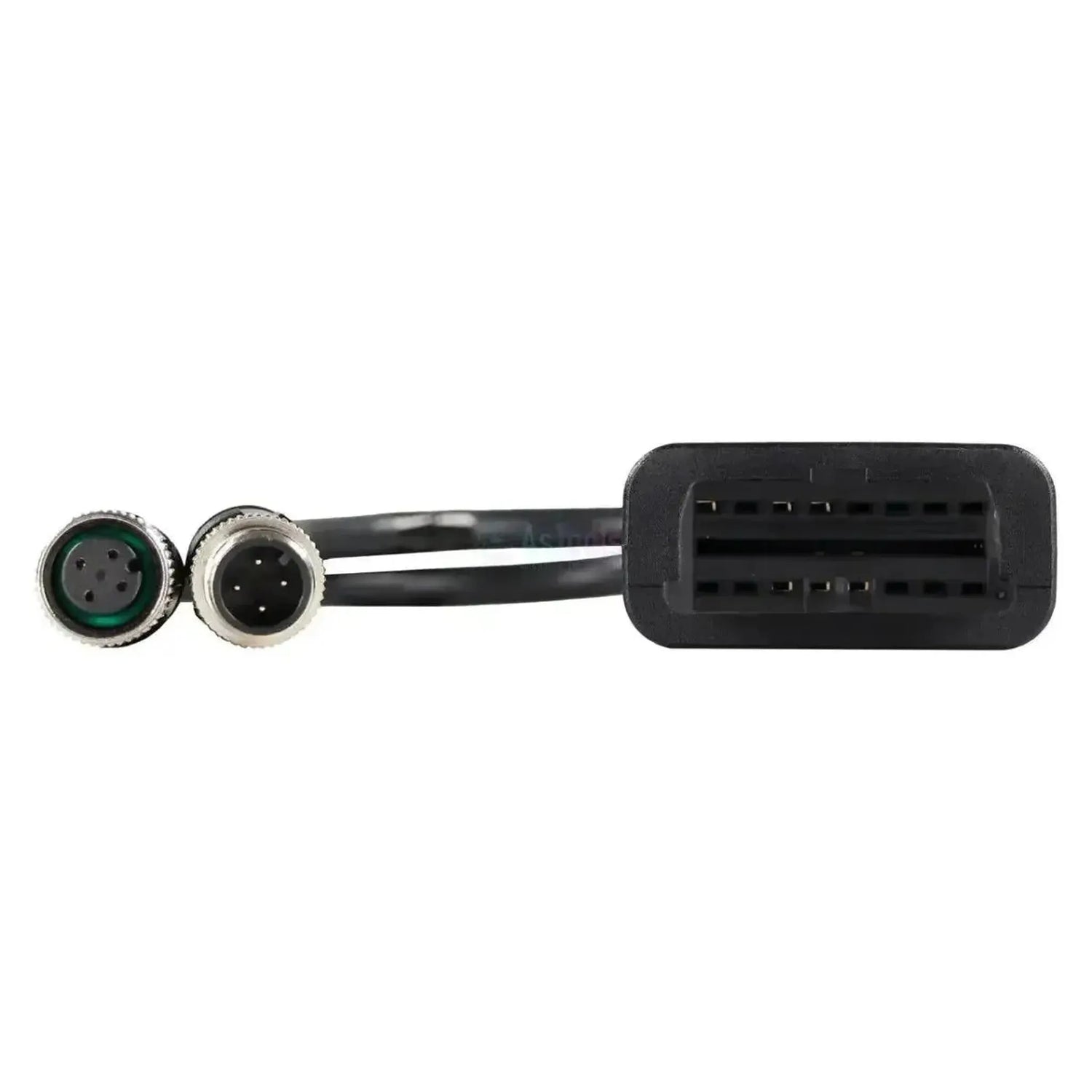

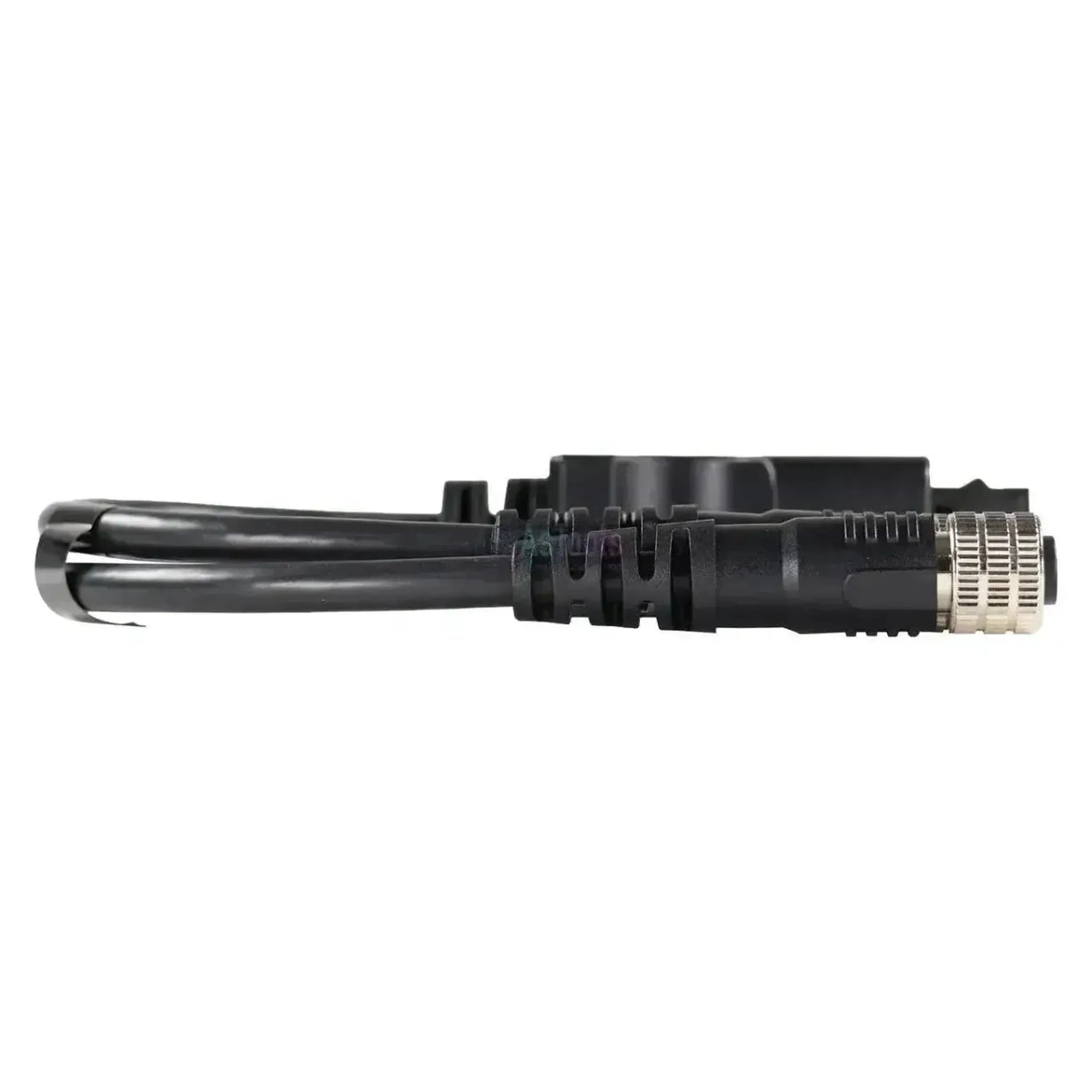

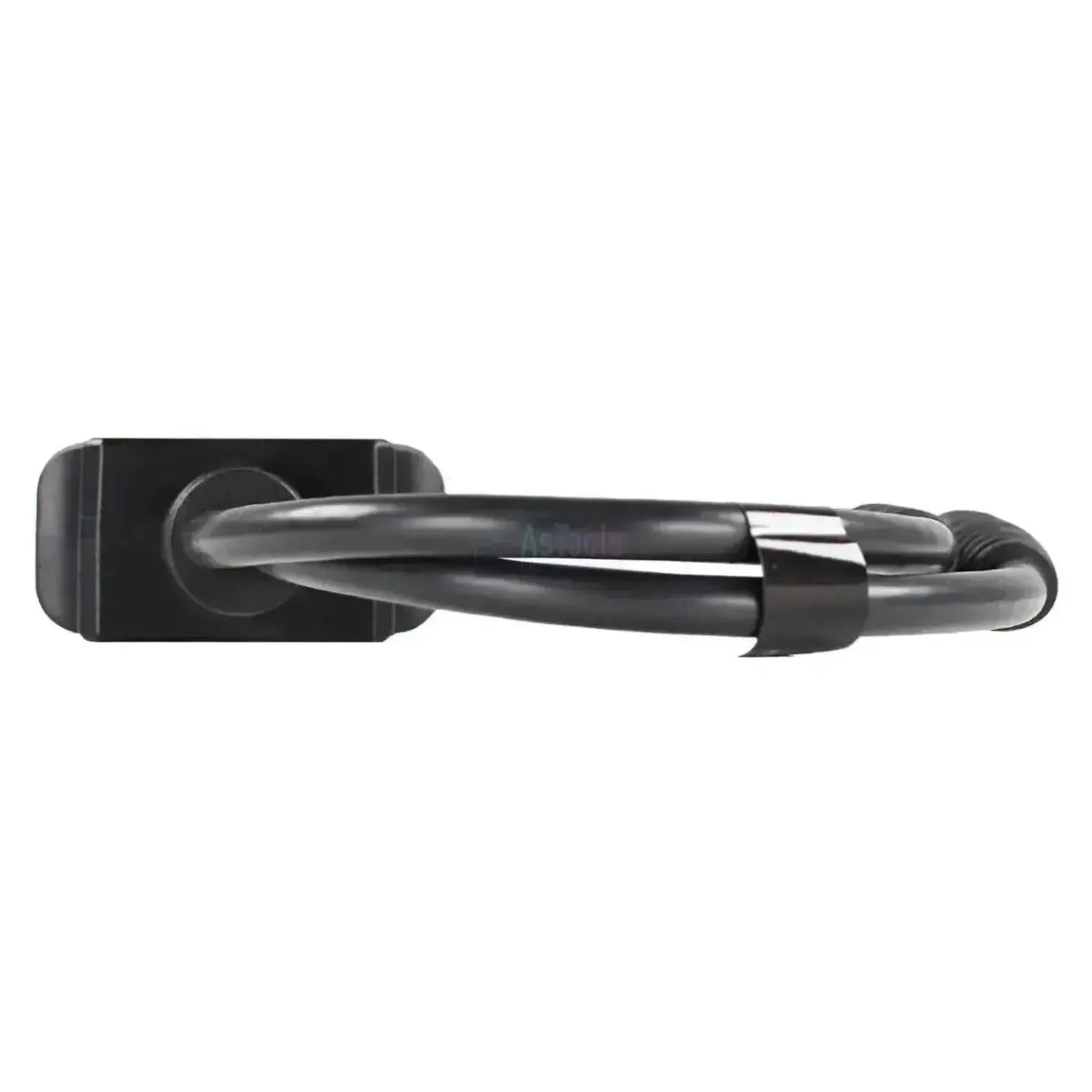

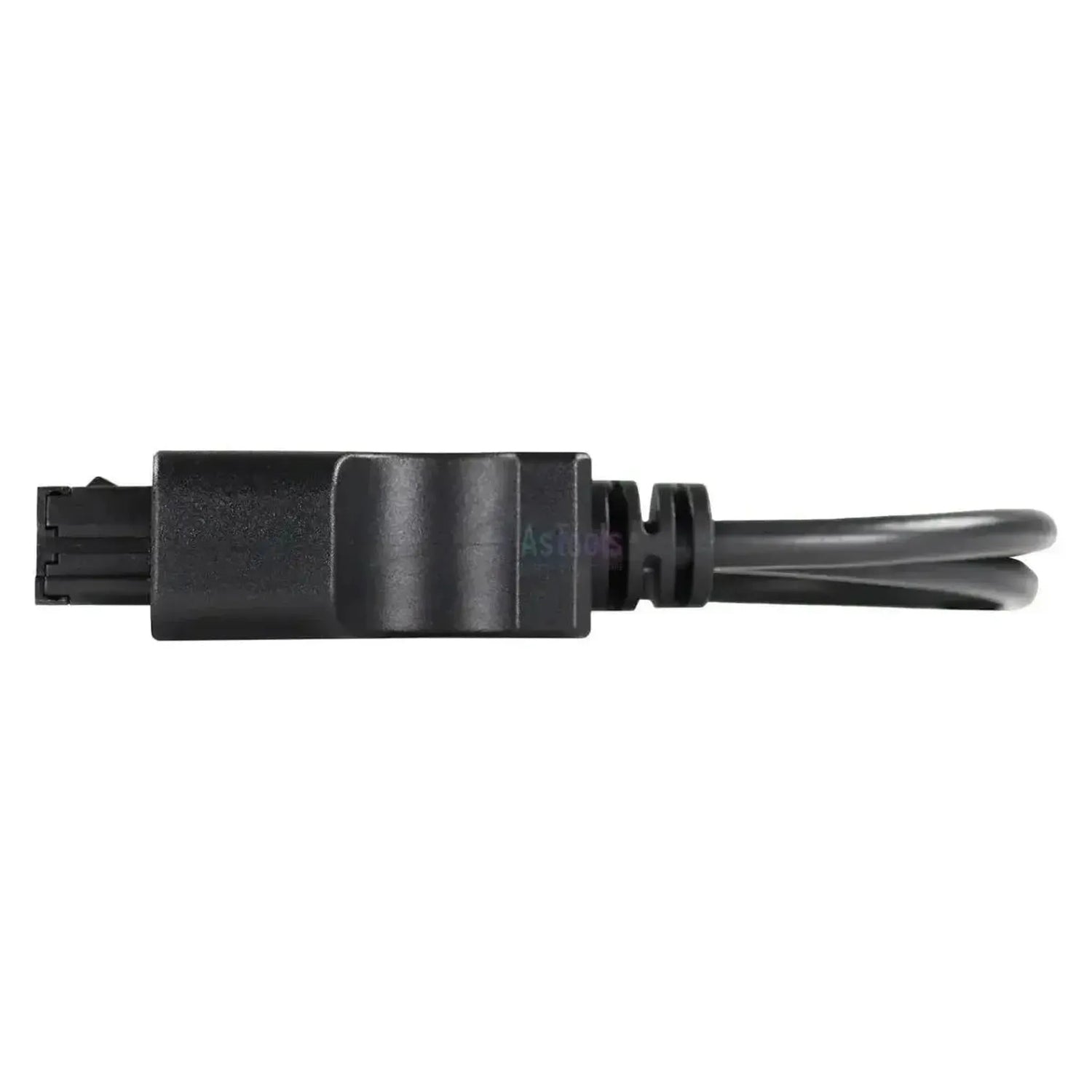

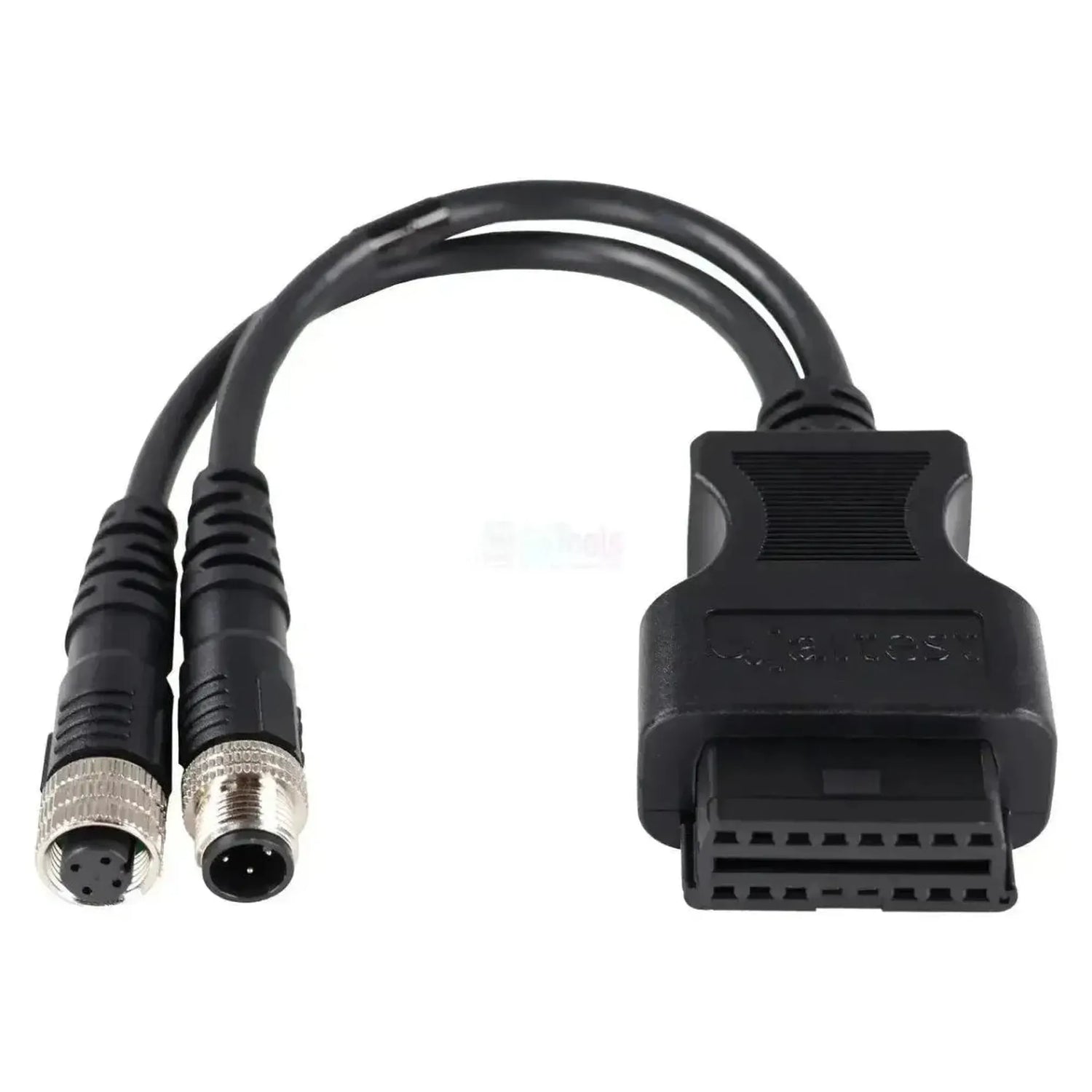

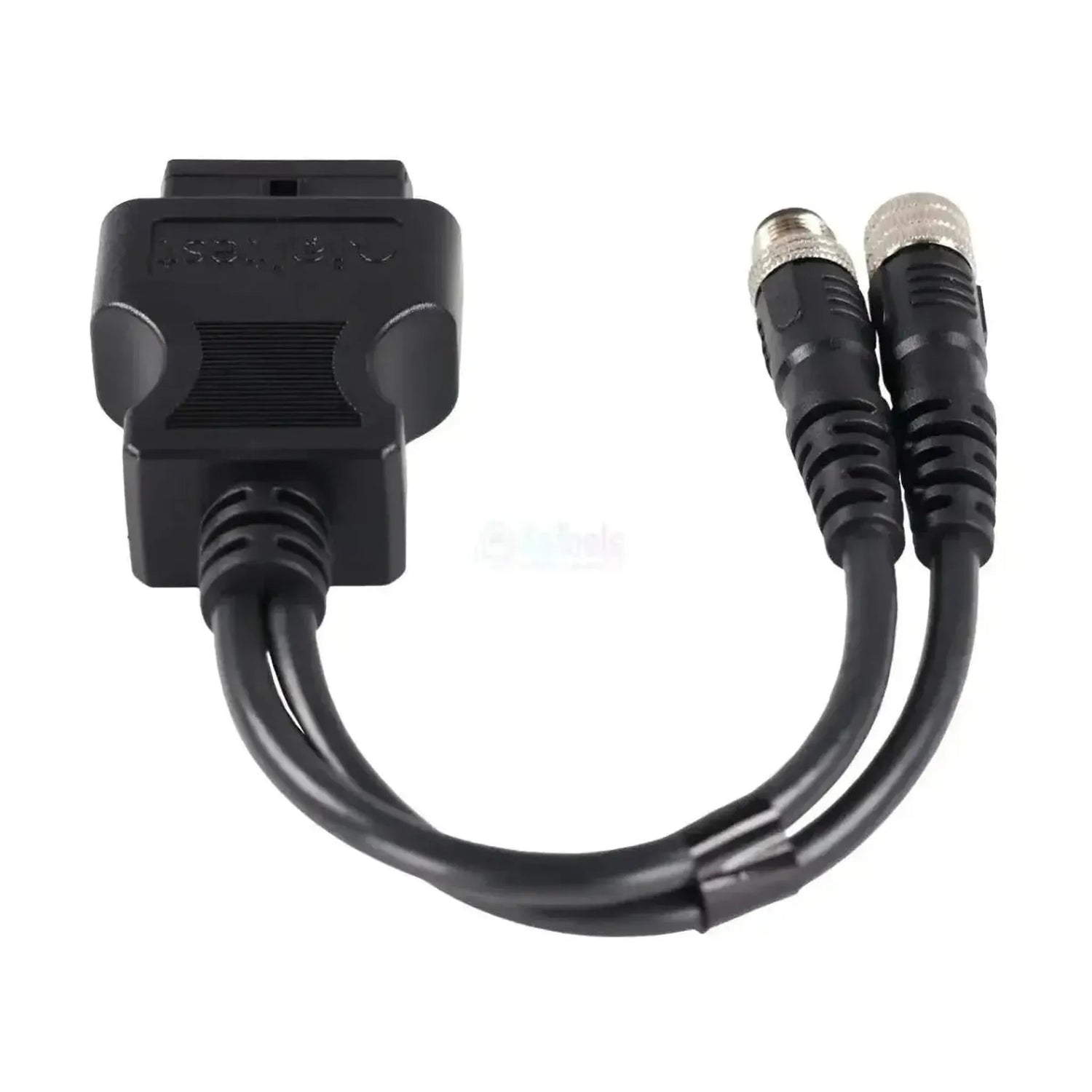

De Jaltest JDC555A is de verloopkabel voor Still-heftrucks met de dubbele 4+4-pins diagnoseaansluiting. Aan de machinezijde eindigt de kabel in twee takken van elk vier pinnen, aan de interfacezijde op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. De motorzijde en de truckzijde liggen bij Still op gescheiden aansluitingen onder de kap; deze kabel van 28 tot 30 cm brengt beide op één ingang samen.

De ene tak bedient de motorzijde. Op de diesel- en LPG-trucks zijn dat de regelingen EDC 15 VM, EDC 16 U31, EDC 17 CP20 en de nieuwere EMR4 - EDC 17 CV52/CV54, op de gasuitvoeringen de GCP. De andere tak komt uit bij de truckelektronica, met de machinecomputer MCU van de elektrische RX 60-series en de hydrauliekregeling VR. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest MHE.

PLUSPUNTEN

✔Twee takken in één kabel: Motorzijde en truckzijde in één keer aangesloten, zonder omsteken.

✔Dekt de dieselregelingen EDC 15 VM, EDC 16 U31, EDC 17 CP20 en de nieuwere EMR4 - EDC 17 CV52/CV54.

✔Op de gasuitvoeringen bereikt hij de GCP-motorregeling, op de elektrische RX 60 de machinecomputer MCU.

✔Werkt met zowel de Jaltest Link V8.1 als de Link V9, dus op beide interfacegeneraties.

AANDACHTSPUNTEN

✕De hydrauliekregeling VR geeft geen foutcodes; daar leest u alleen meetwaarden en ECU-gegevens uit.

✕Bij de oudste dieselregeling EDC 15 VM zijn geen onderhoudsgegevens beschikbaar.

✕Aanvullende acties biedt Jaltest alleen bij de EMR4-motorregelingen, niet bij de overige eenheden.

✕Alleen voor de dubbele 4+4-pins Still-aansluiting; andere heftruckmerken gebruiken een eigen stekker.

Toepassingen en functionaliteiten

Via deze dubbele verbinding benadert u met de Jaltest-software zowel de motorregeling als de truckelektronica van de heftruck. Welke systemen aanwezig zijn, hangt af van de serie en van de aandrijving: Diesel, LPG of elektrisch.

Regeleenheden die u kunt benaderen

EMR4 - EDC 17 CV52/CV54: Diesel, RX 70-series.
EDC 15 VM, EDC 16 U31: Diesel, R 70-serie.
EDC 17 CP20 (CJDA, CPY): Diesel, R 70-serie.
GCP: Motorregeling gas en LPG.
MCU: Machinecomputer RX 60-series.
VR: Hydrauliek, zonder foutcodes.

Wat u kunt doen

Foutcodes: Lezen en wissen per regeleenheid.
Meetwaarden: In cijfers en grafiek bekijken.
Onderhoud: Motorregelingen en MCU.
Aanvullende acties: Bij de EMR4-motorregelingen.

Zo gebruikt u hem

Stekkers zoeken: Zoek de twee 4-pins aansluitingen onder de kap.
Aansluiten: Steek beide takken van de JDC555A in.
Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
Contact aan: Zet het contact van de heftruck aan.
Uitlezen: Kies Still en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Still-heftruck met de dubbele 4+4-pins diagnoseaansluiting onder de kap. Hieronder staan de series in de Jaltest MHE-dekking, met de aandrijving en de bouwperiode.

Still:

R 70-serie: Diesel- en LPG-heftruck (ca. 1996 - 2007).
RX 20-serie: Elektrische heftruck (ca. 2005 - 2017).
RX 60-serie: Elektrische heftruck (ca. 2005 - 2019).
RX 70-serie: Diesel- en LPG-heftruck (ca. 2009 - heden).

💡

Goed om te weten: De twee 4-pins aansluitingen zitten onder de kap van de heftruck, gescheiden voor de motorzijde en de truckzijde. Controleer dat aan de heftruck zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC555A) | Still 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas: Jaltest
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis: Pereinamasis kabelis
Kokioms transporto priemonėms ar mašinoms naudojamas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėms.Transporto priemonių rūšys: Vidinis transportas
Kuriame kabelių komplekte yra šis kabelis. Jei jau turite tą komplektą, kabelio atskirai pirkti nereikia.Kabelių komplekto dalis: MHE kabelių komplektas krautuvams

Tinka

Kokio gamintojo diagnostikos prietaisui tinka kabelis. Vieno gamintojo kabelis paprastai netinka kito gamintojo testeriui.Tinkamas diagnostikos prietaisas: Jaltest
Kuriai Jaltest Link sąsajos versijai tinka kabelis. Kai kurie kabeliai veikia tik su naujausia V9.Jaltest Link versija: Link V8.1
Link V9
Kokio Jaltest modulio reikia kabeliui naudoti. Be tinkamos licencijos kabelis neveiks.Jaltest programinės įrangos modulis: MHE vidinis transportas

Jungtys

Kištukas, jungiamas prie transporto priemonės ar mašinos diagnostikos lizdo. Jis turi tiksliai tikti.Jungtis transporto priemonės pusėje: 4+4 kontaktų OBD
Kištukas diagnostikos prietaiso ar sąsajos pusėje. Dažniausiai 16 kontaktų OBD2 kištukas.Jungtis prietaiso pusėje: 16 kontaktų OBD2

Diagnostikos funkcijos

Matote esamas jutiklių matavimo vertes veikiant transporto priemonei. Naudinga ieškant gedimų.Realaus laiko duomenų peržiūra: Taip

Matmenys ir svoris

Kabelio ilgis. Ilgesnis kabelis suteikia daugiau judėjimo laisvės, kai lizdas sunkiai pasiekiamas.Kabelio ilgis: 30 cm
Nuorodos numeris: JDC555A

Kitos specifikacijos

Toepassing: Still diesel-, LPG- en elektrische heftrucks
Lengte: 28 - 30 cm
Regeleenheden: EMR4 - EDC 17 CV52 en CV54, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA en CPY), GCP, MCU, VR
Jaltest-module: Jaltest MHE (intern transport- en hijsmaterieel)
Onderdeel van kabelset: MHE-kabelset heftrucks (70002022)
Nodig om te gebruiken: Jaltest Link V8.1 of V9 met licentie voor Jaltest MHE
