Jaltest | SKU: JDC532A

Jaltest (JDC532A) | Scania (CAN) 4-pins OBD – 16-pins OBD2 adapterinė jungtis | Dyzelinis variklis

Name: Jaltest (JDC532A) | Scania (CAN) 4-pins OBD – 16-pins OBD2 adapterinė jungtis | Dyzelinis variklis
Brand: Jaltest
SKU: JDC532A
Price: 138.95 EUR
Availability: InStock

€138,95 su PVM

€114,83 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

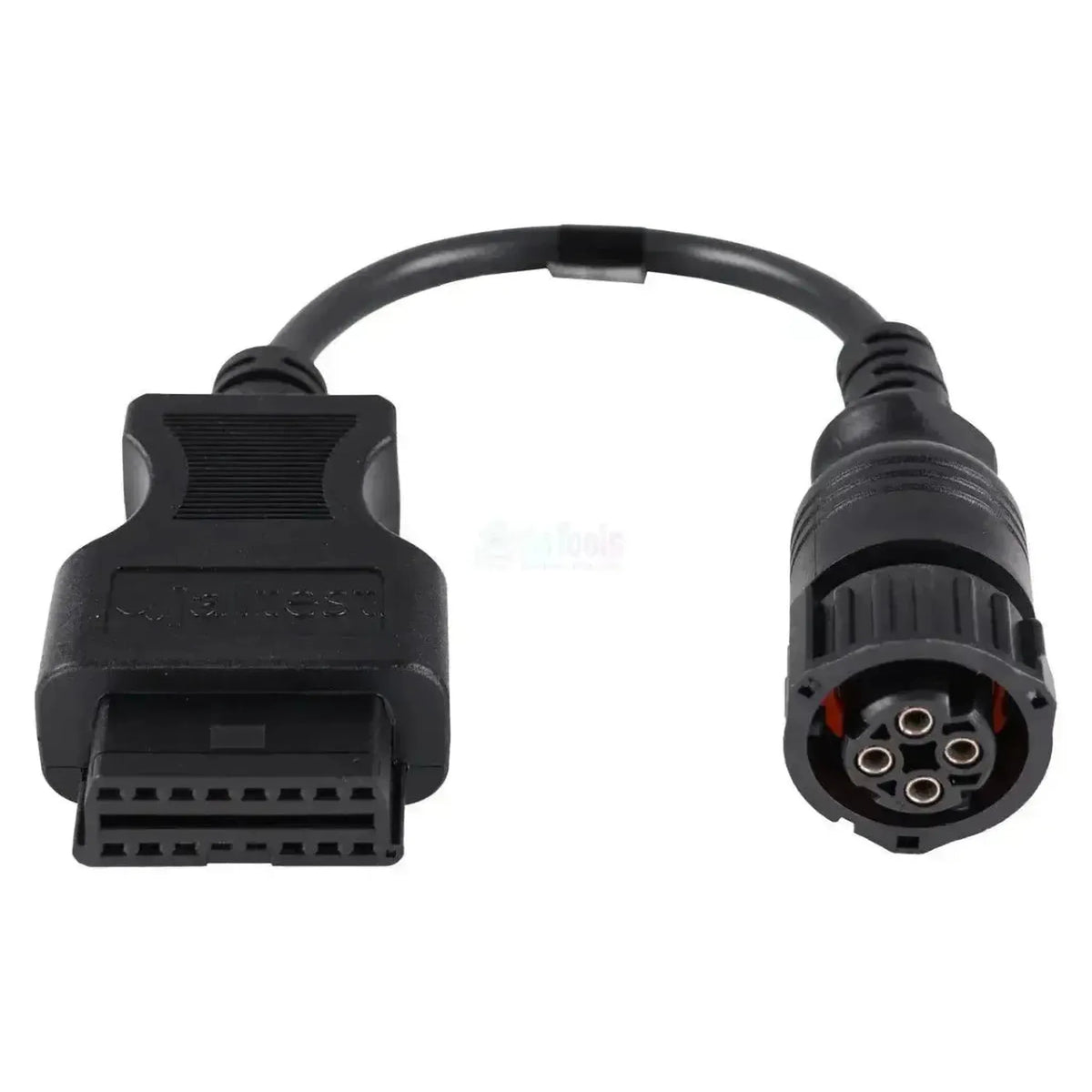

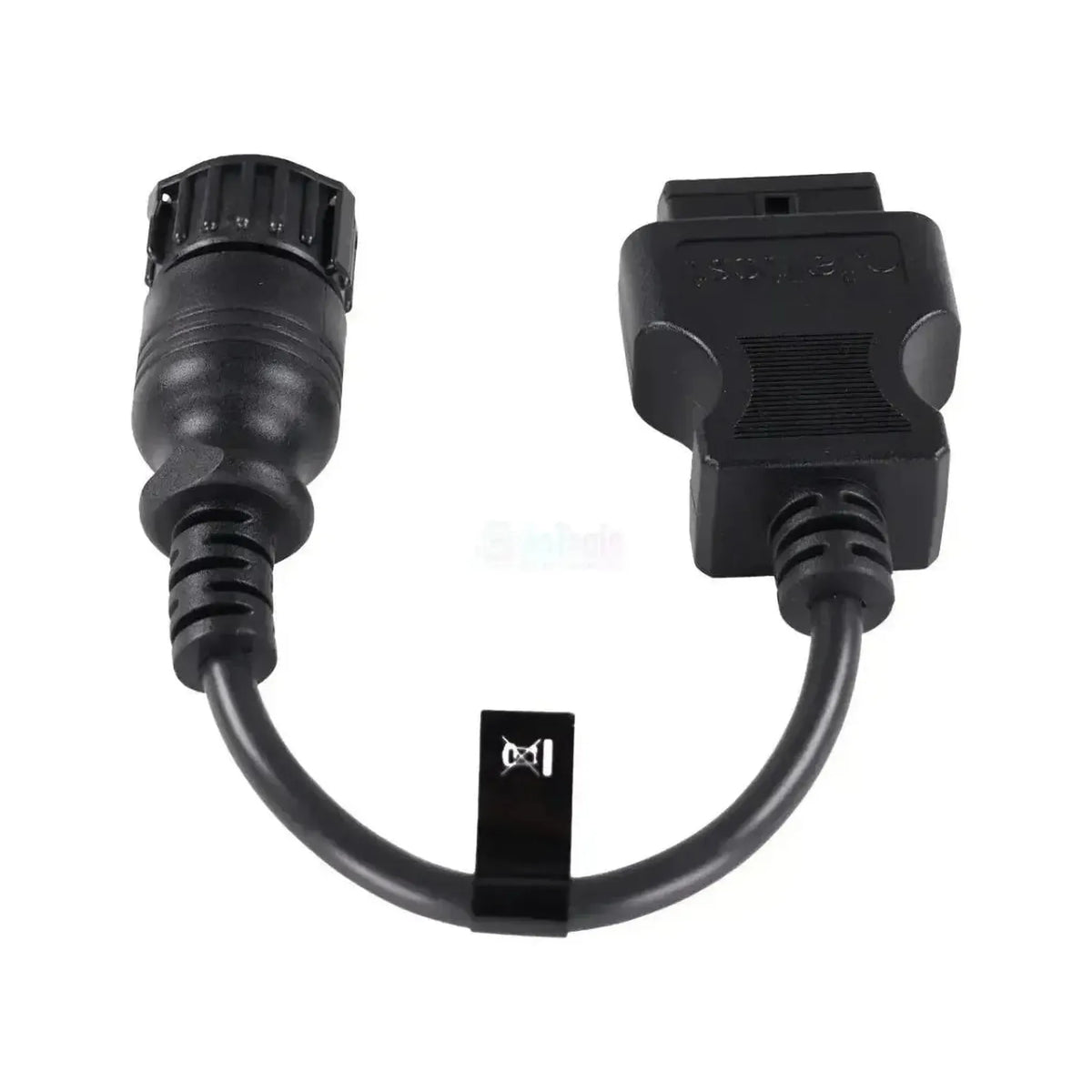

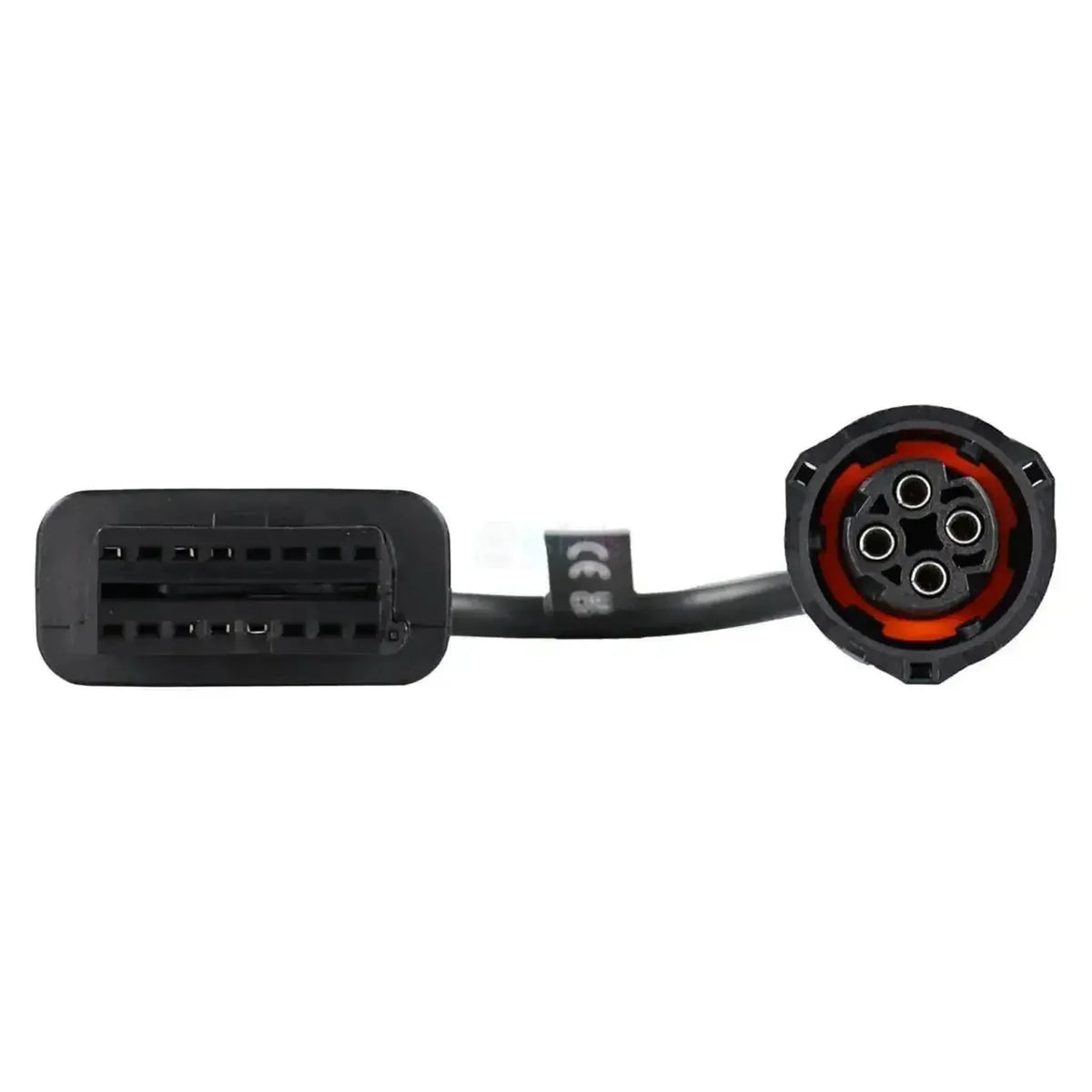

De Jaltest JDC532A is de CAN 4-pins diagnosekabel voor Scania-motoren. Aan de machinezijde zit een ronde zwarte bajonetconnector met een geribbelde koppelring en vier contactbussen rond een gecodeerd midden. Aan de interfacezijde zit de zwarte 16-pins OBD2-stekker. Het snoer meet 28 tot 30 cm, zonder module of aparte voedingstak.

De kabel bedient de CAN-lijn van de nieuwere Scania-motorgeneratie; de seriële RS232-lijn van de oudere motoren loopt via de JDC531A. De kabel is opgegeven voor de Jaltest Link V8.1 en V9. Omdat de stekker bij de motor hoort, komt u hem tegen in uiteenlopende machines en op binnenboordmotoren.

PLUSPUNTEN

✔Sluit aan op de CAN-diagnoselijn van de Scania-industriemotor, de opvolger van de RS232-aansluiting.

✔Geeft toegang tot het Scania-motormanagement EMS PDE en EDC MS6.2.

✔Opgegeven voor de Jaltest Link V8.1 en V9, dus ook na een overstap op de nieuwere interface.

✔Werkt ongeacht het merk van de machine; bepalend is de Scania-motor met deze stekker.

AANDACHTSPUNTEN

✕Alleen voor de ronde 4-pins CAN-uitvoering; motoren met de vlakke 9-pins RS232-aansluiting vragen om de JDC531A.

✕De regelingen EDC MS5 en DEC2 (V7.0) op de motoren met in-line inspuitpomp bereikt u niet met deze kabel.

✕De dekking blijft bij foutcodes, meetwaarden en ECU-gegevens; onderhoudsintervallen, componentaansturing en parameters staan er niet in.

✕Met 28 tot 30 cm is de kabel kort; de Jaltest Link hangt dicht bij de aansluiting in de motorruimte.

Toepassingen en functionaliteiten

Via deze verbinding benadert de Jaltest-software het motormanagement van de Scania-motor over de CAN-lijn. Het gaat om de regelingen op pomp-verstuivereenheden. De regelingen op in-line inspuitpomp zitten op de RS232-lijn.

Regeleenheden die u kunt benaderen

EMS PDE: Pomp-verstuivereenheden.
EDC MS6.2: Pomp-verstuivereenheden.

Wat u kunt doen

Foutcodes: Lezen en wissen per regeleenheid.
Meetwaarden: Actuele sensorwaarden bekijken.
Alarmgrenzen: Signaal bij waarden buiten bereik.
ECU-gegevens: Serienummer en softwareversie.

Zo gebruikt u hem

Stekker controleren: Zoek de ronde 4-pins stekker op de motor.
Aansluiten: Steek de connector erop en draai de ring vast.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
Contact aan: Zet het contact aan.
Uitlezen: Kies Scania en de motorregeling.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het merk van de machine. Deze kabel past op elke Scania-motor met de ronde 4-pins CAN-diagnoseaansluiting. Onderstaande motorreeksen voert Jaltest in de dekking, van de DC09 tot en met de DC16. Welke stekker er op uw motor zit, controleert u ter plekke.

Scania:

DC09-serie: De negenliter industriemotoren.
DC12-serie: De twaalfliter uitvoeringen.
DC13-serie: De dertienliter industriemotoren.
DC16-serie: De zestienliter V8-motoren.

Toepassingen:

Ingebouwd: In graafmachines, kranen, landbouwmachines en hefwerktuigen.
Overig: Aggregaten en binnenboordtoepassingen.

💡

Goed om te weten: De 4-pins CAN-stekker hoort bij de motor en zit in de motorruimte. U herkent hem aan de ronde vorm met koppelring; oudere Scania-motoren hebben in plaats daarvan een vlakke 9-pins D-sub voor de JDC531A. Controleer eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC532A) | Scania (CAN) 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas: Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas: Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis: AGV žemės ūkio technika
OHW statybos ir bekelės
MHE vidaus transportas
Marine laivai

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje: 16 kontaktų OBD2
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis: nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas: Taip
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku: Taip
