Jaltest MHE (Material Handling Equipment) | Diagnostikos prietaisas

Toepassingen en functionaliteiten

Deze set verbindt uw Windows-pc met Jaltest-software met de regeleenheden van de machine. De Jaltest Link V9 gaat op de diagnosestekker, via de JDC213.9 op de 16-polige OBD-aansluiting of via een merkeigen kabel. Systemen worden automatisch herkend, en bij het systeem waar u aan werkt zit een naslagwerk met storingszoekers, schema's en onderhoudsgegevens.

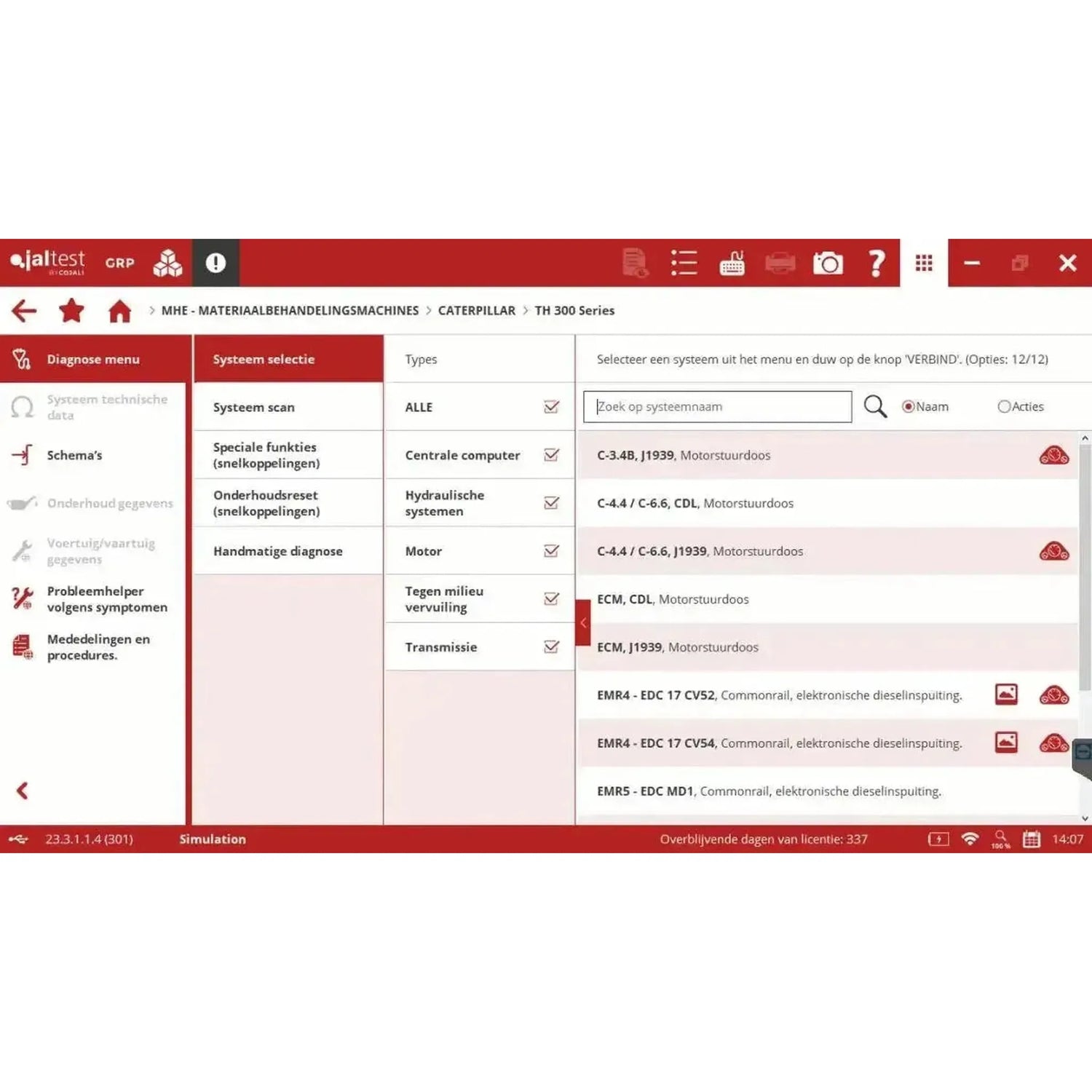

Systemen die u kunt benaderen

• Motorbesturing: Diesel-, lpg- en gasmotoren.
• Centrale computer: De voertuigcomputer.
• Vermogensmodules: Tractie en pomp, onder meer Zapi en Curtis.
• Stuurinrichting: Elektrische stuurbekrachtiging.
• Transmissie: De transmissiebesturing.
• Nabehandeling: Roetfilter- en AdBlue-module.
• Instrumentenpaneel: Display en tellerunit.
• Hydrauliek: De hydraulische systemen.

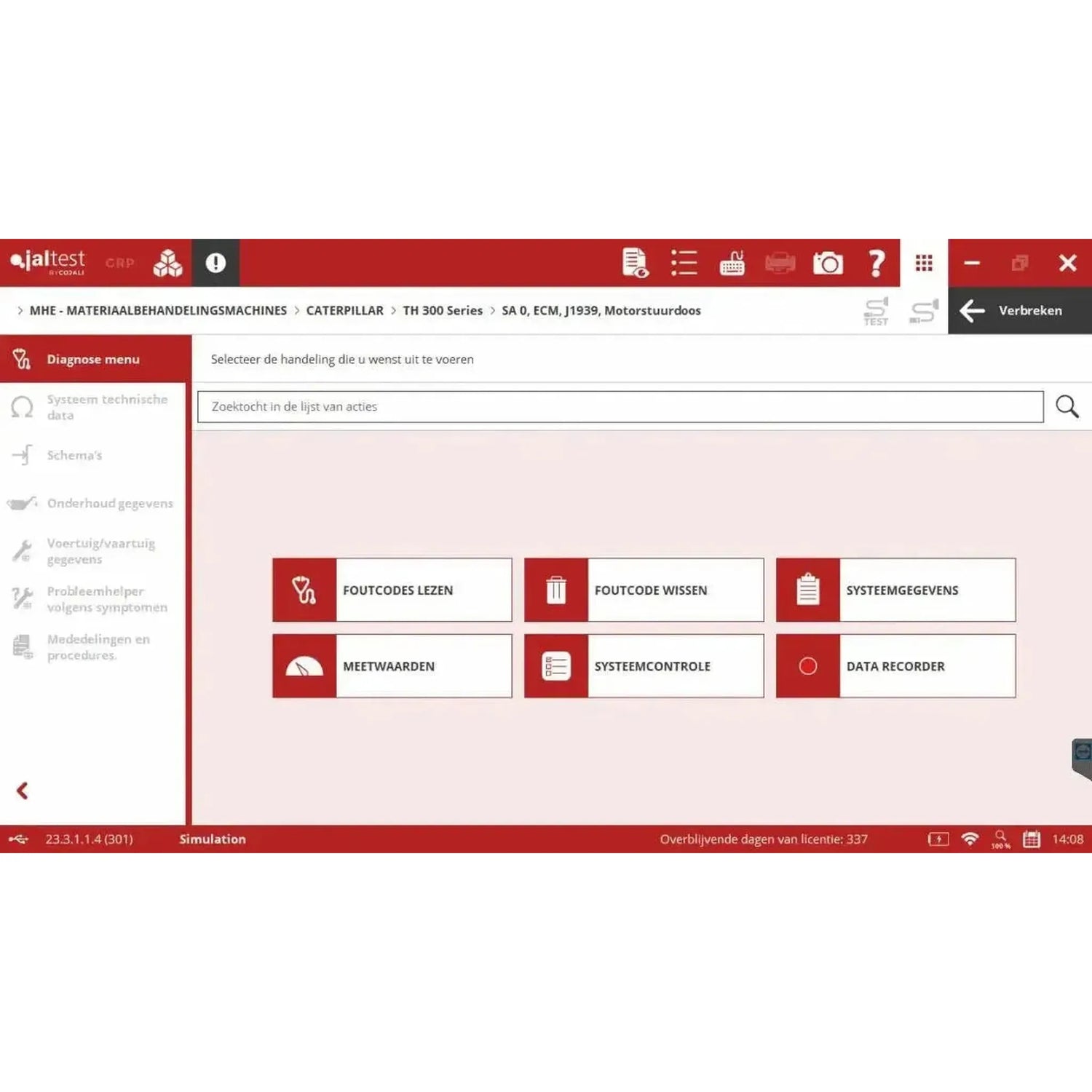

Wat u kunt doen

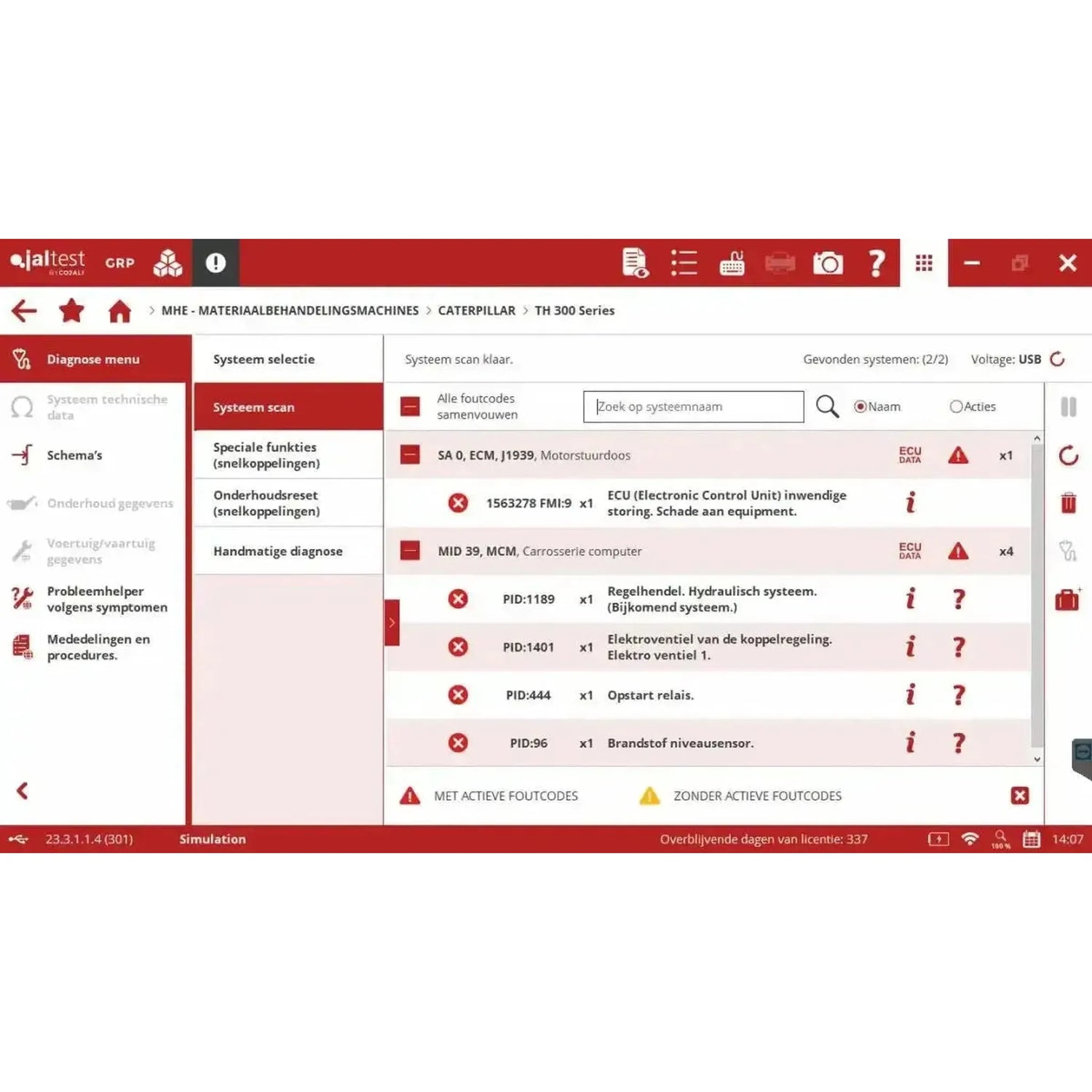

• Foutcodes: Met een storingszoeker per code.
• Meetwaarden: Sensoren live volgen.
• Aansturen: Tweerichtingstests vanaf de laptop.

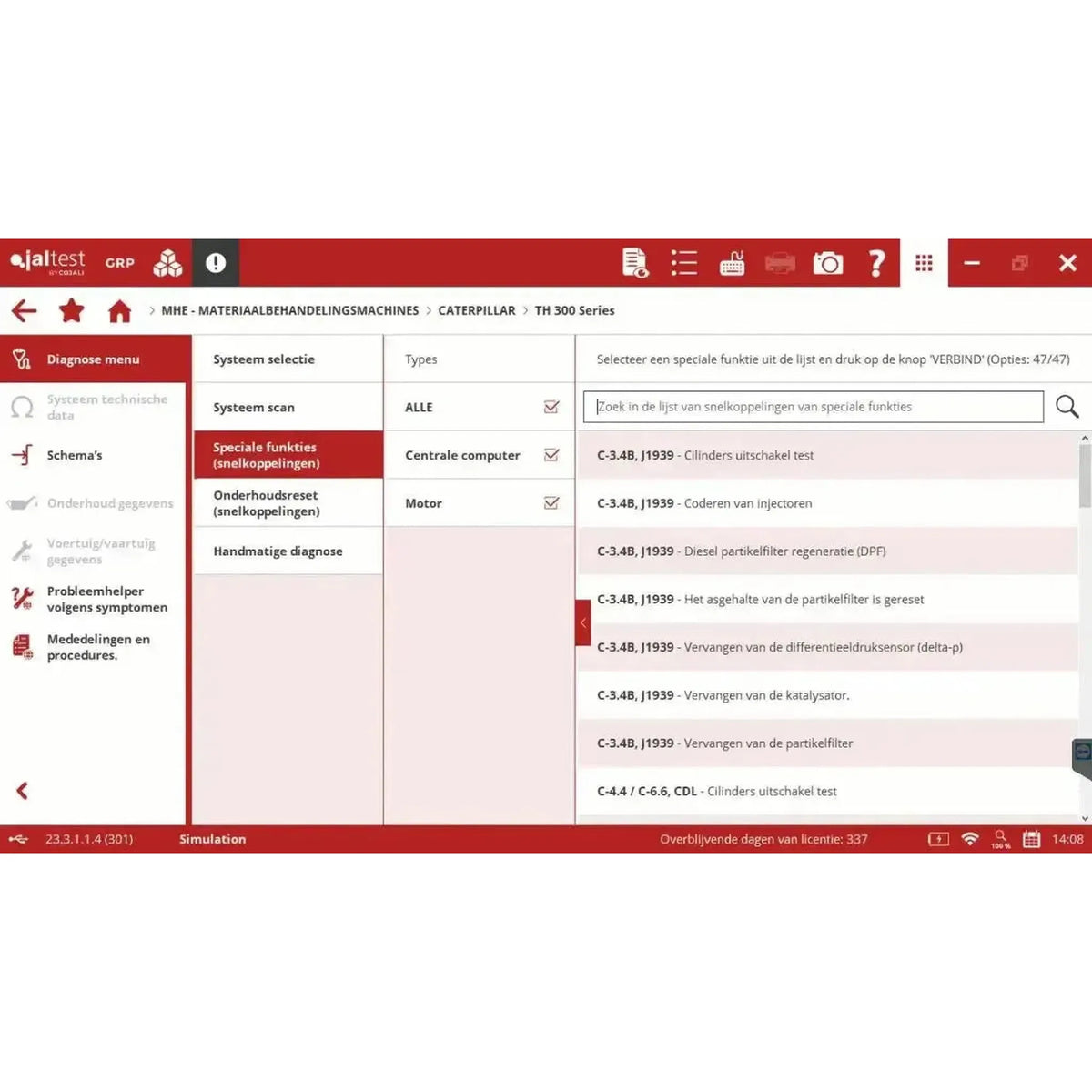

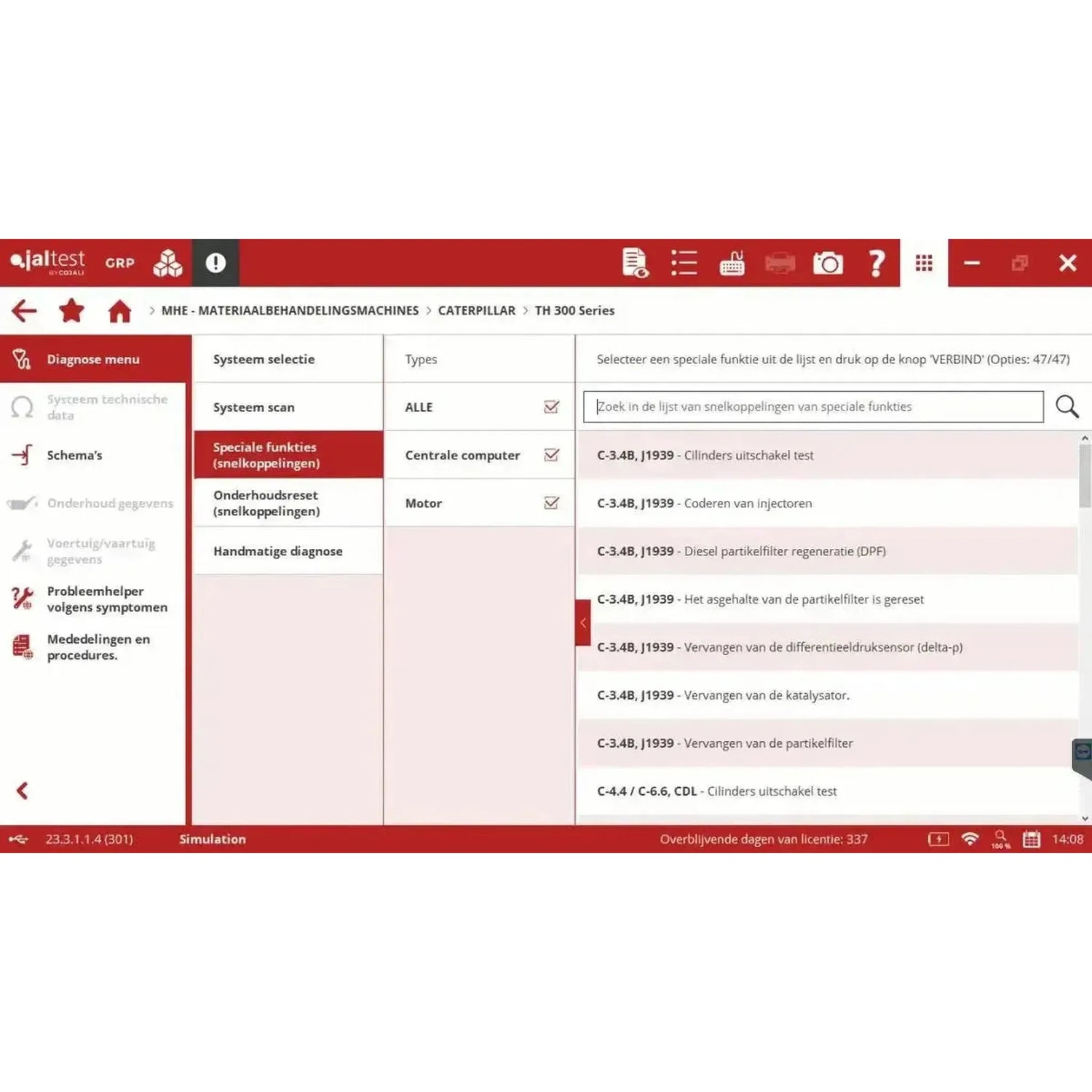

• Kalibraties: Roetfilter, injectoren, hydrauliek.
• Nabehandeling: Resets na reparatie.
• ECU-gegevens: Serienummer en softwareversie.
• Onderhoud: Onderhoudsgegevens en -functies.

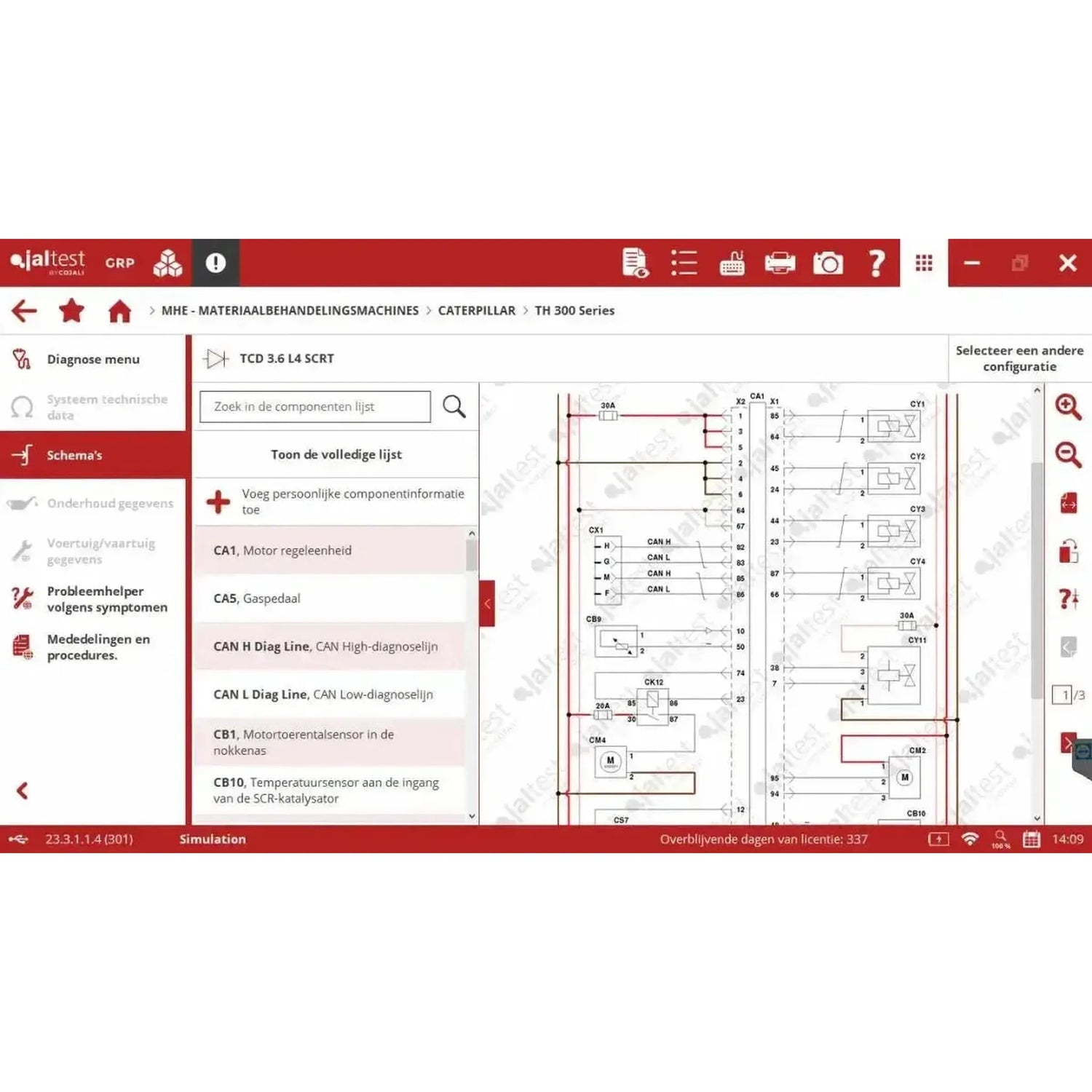

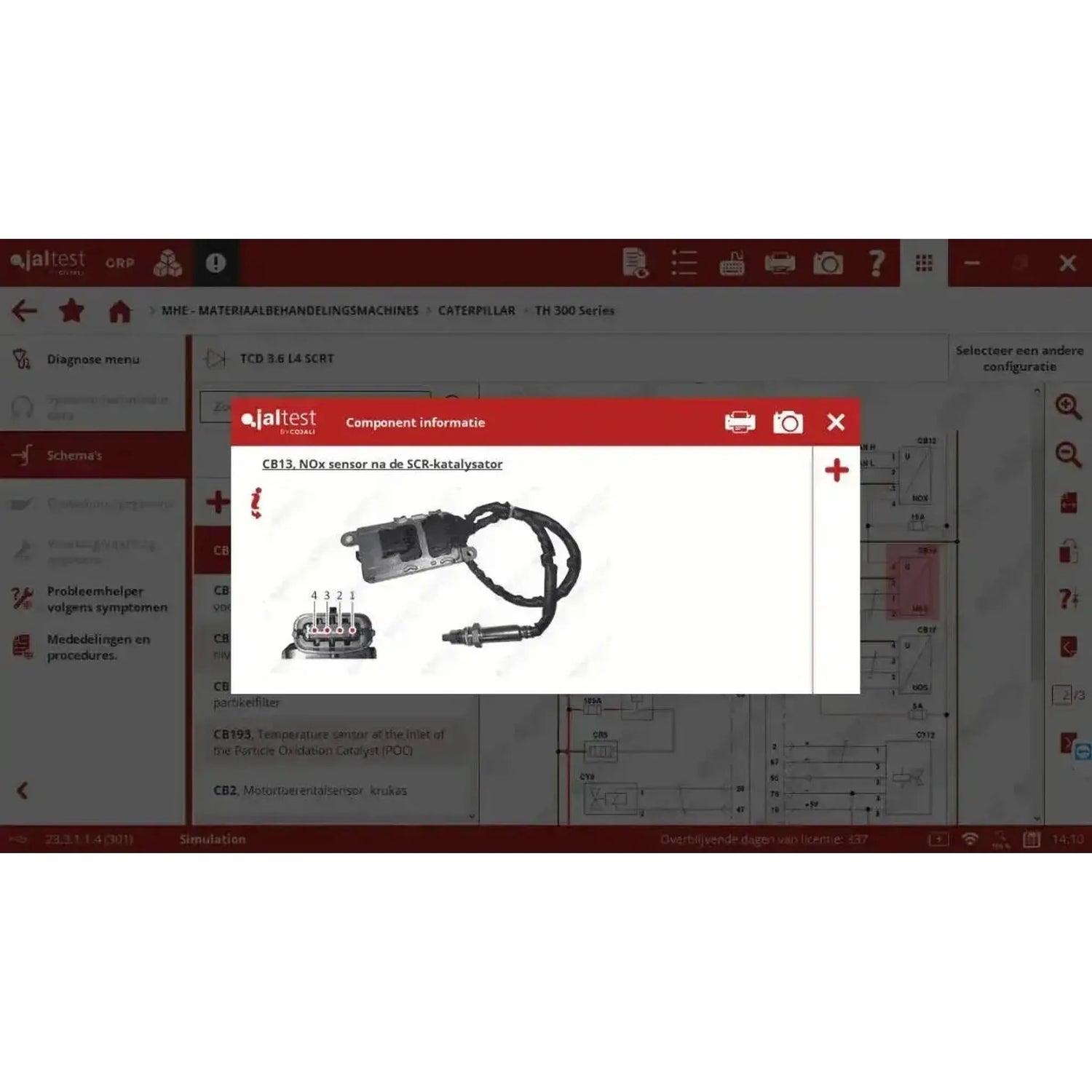

• Naslag: Schema's, procedures, handmatige diagnose.

Zo gebruikt u hem

1. Ontvangen: Zodra u hem heeft, activeren wij de module op de Link.
2. Installeren: Zet Jaltest op uw Windows-pc, op maximaal vijf pc's.
3. Aansluiten: Link via de JDC213.9 of een merkkabel op de diagnoseaansluiting.

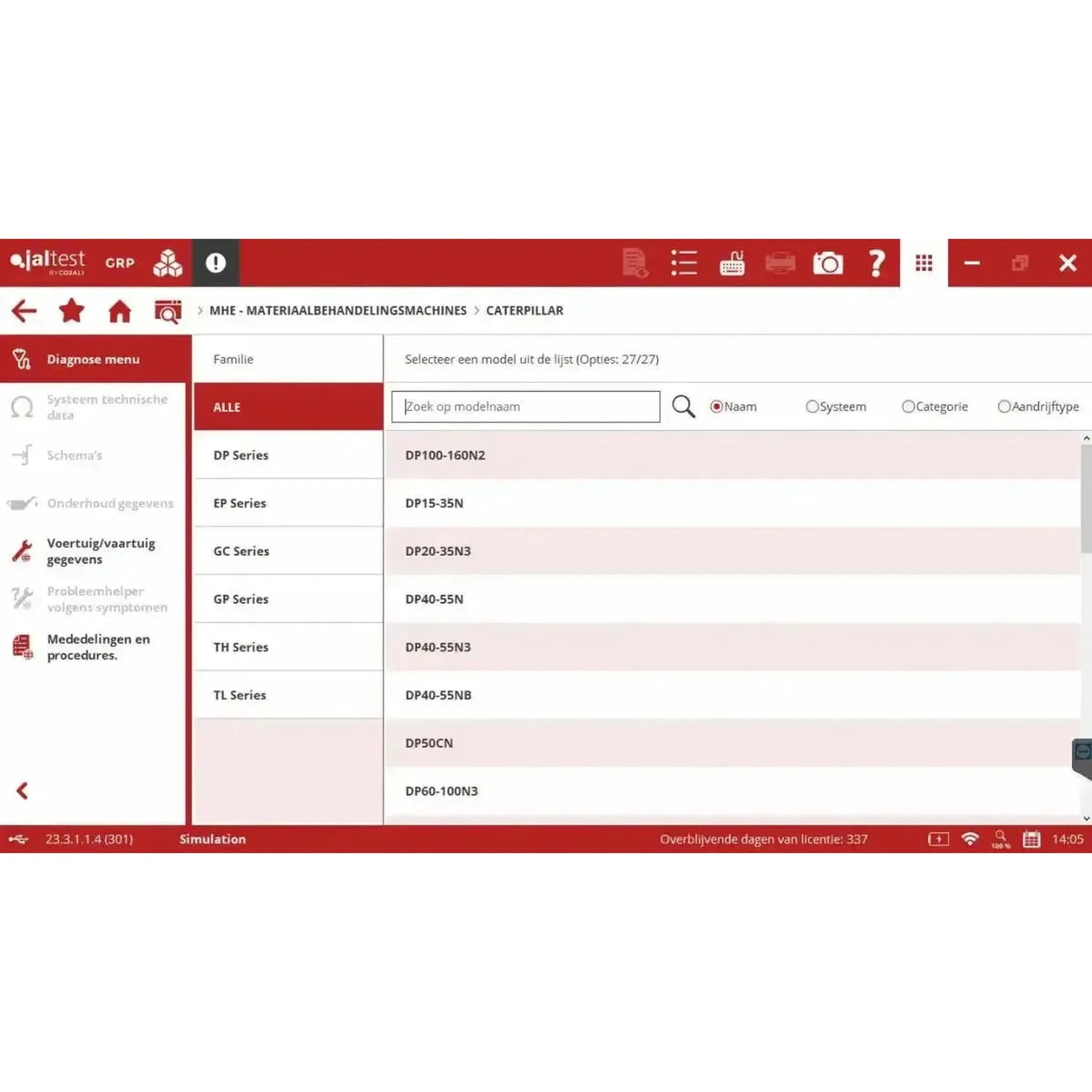

4. Uitlezen: Kies merk en systeem in Jaltest MHE.
5. Registreren: Registreer na elke update en elk half jaar.

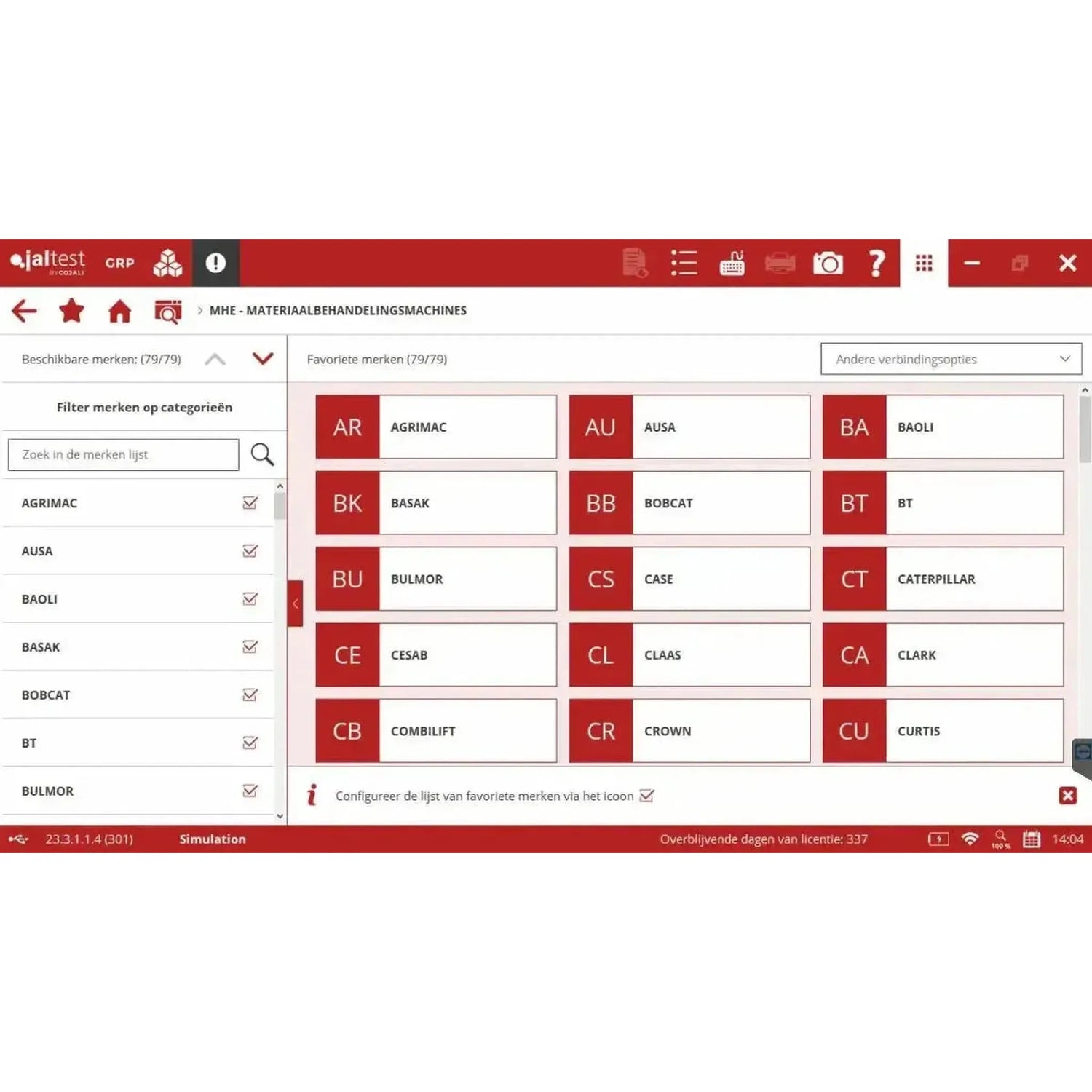

Compatibele voertuigen en toepassingen

Bepalend is de MHE-dekking, niet de koffer. Jaltest MHE heeft één dekkingslijst voor alle machinesoorten samen en geen aparte lijst per soort. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling per werelddeel gaat over het land van herkomst van het merk en niet over de huidige eigenaar. Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland; Japan, Zuid-Korea, India en Taiwan vallen onder Aziatisch, en onder Overig staan merken uit Australië en Afrika en de enkele naam waarvan de herkomst niet te achterhalen was. Daarnaast is er SAE Standard, geen fabrikant maar de generieke ingang volgens de SAE-norm.

Machinesoorten:

• Heftrucks: Vorkheftrucks met verbrandingsmotor en elektrische heftrucks met tegengewicht.
• Magazijntrucks: Reachtrucks, elektrische palletwagens, stapelaars en orderpicktrucks.
• Verreikers: Telescopische verreikers, ook de landbouw- en bouwuitvoeringen.
• Hoogwerkers: Knikarm- en schaarhoogwerkers.
• Haventechniek: Havenheftrucks, reachstackers, materiaalhandlers en havenkranen.

Europees (47):

• A t/m C: Agrimac, Ameise, Ausa, Basak, Baumann, BT, Bulmor, Cesab, Claas, Combilift en CVS Ferrari.
• D t/m H: Deutz-Fahr, Dieci, Euroyen, Fantuzzi-FTMH, Faresin, Fendt, Fenwick, Giant, Hamech, Haulotte en Holland Lift.
• J t/m N: JCB, Jungheinrich, Kalmar, Konecranes, Kramer, Liebherr, Linde, Magni, Manitou, Merlo, Moffett en Niftylift.
• P t/m W: Paus, PB, Pramac, Rocla, Sennebogen, SMV, Still, Thaler, Uplifting, Wacker Neuson en Weidemann.
• Z: Zapi en Zeppelin.

Aziatisch (12):

• A t/m U: ACE, Aichi, Doosan, Hyundai CE, Komatsu, Kubota, Mitsubishi, Nissan, Tailift, TCM, Toyota en UniCarriers.

Amerikaans (28):

• B t/m H: Bobcat, Case, Caterpillar, Clark, Crown, Curtis, Donkey, Gehl, Genie, Harlo, Hoist en Hyster.
• J t/m S: JLG, John Deere, Liftking, Massey Ferguson, New Holland, Pettibone, Princeton, Raymond, Sellick, Skyjack, SkyTrak en Snorkel.
• T t/m Y: Taylor, Terex, Xtreme en Yale.

Chinees (15):

• B t/m S: Baoli, Dingli, EP, Hangcha, Heli, LGMG, LiuGong, Lonking, Maximal, Noblelift, Sany en Sinoboom.
• X t/m Z: XCMG, Zoomlion en ZPMC.

Overig (3):

• M t/m O: MB, NCT en OTO.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel JDC213.9 voor de standaardaansluiting. Veel heftrucks en magazijntrucks hebben een merkeigen stekker, en daar hoort een aparte kabel bij.

• Kabelset heftrucks (70002022): Kabels voor JLG en Haulotte, Linde rond, Jungheinrich en Still.
• Kabelset hoogwerkers en verreikers (70002028): Kabels voor Deutz-motoren, Kubota, JLG en Haulotte, Genie, en de groene 9-polige Deutsch-stekker.
• Losse kabels: Ook per stuk verkrijgbaar, onder meer voor Toyota, Crown, Hyster en Yale, Linde, Doosan, Mitsubishi met Caterpillar, en de regelaars van Zapi en Curtis.
• USB-voedingskabel JDC60AM2: Voedt de Jaltest Link V9 via een USB-A-poort, voor machines waarvan de diagnoseaansluiting zelf geen spanning geeft. Deze kabel zit alleen in de MHE-koffer.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (75101001). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Looptijd: Twaalf maanden vanaf de activering.
• Verlenging: Jaarlijks, met de update-licentie (75101001), telkens voor opnieuw twaalf maanden. Wij activeren de update-licentie binnen één werkdag op het serienummer van uw Jaltest Link; geef dat serienummer bij de bestelling door in het opmerkingenveld.
• Op tijd verlengen: Verlengt u binnen vijftien dagen na de vervaldatum, dan loopt de nieuwe periode door vanaf die vervaldatum; daarna gaat hij in op de dag van verlenging.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie en verder elk half jaar. Blijft de registratie uit, dan blokkeert de software.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

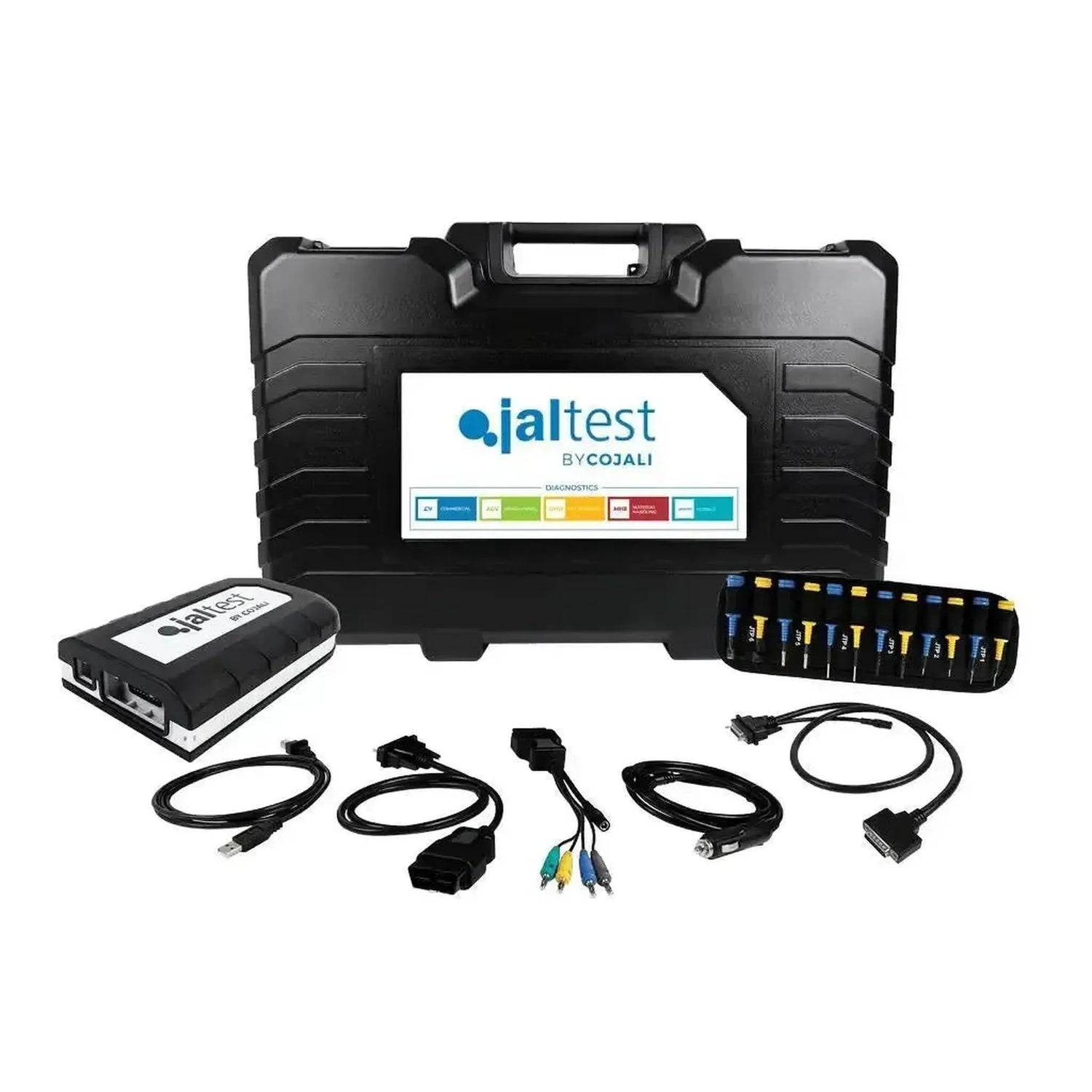

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
• 1x Jaltest (JDC60AM2) | USB-A Voedingskabel | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (75001001) | MHE (Material Handling Equipment) | Software-activatie
• 1x Jaltest (75001009) | MHE (Material Handling Equipment) | Software-licentie
• 1x Jaltest INFO Online MHE (29477)
