Jaltest  |  SKU: JDC553A

Jaltest (JDC553A) | Jungheinrich 9 kontaktų SUBD – 16 kontaktų OBD2 jungiamasis kabelis | Keltuvo ir kėlimo įrenginiai

€162,95 su PVM
€134,67 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

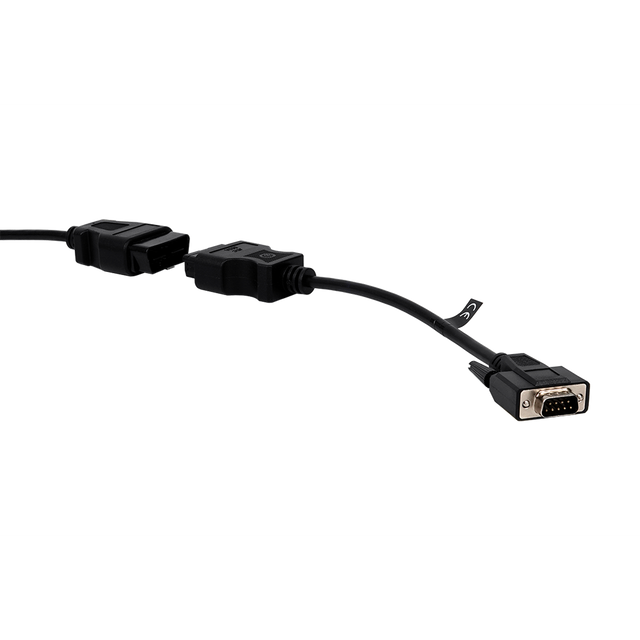

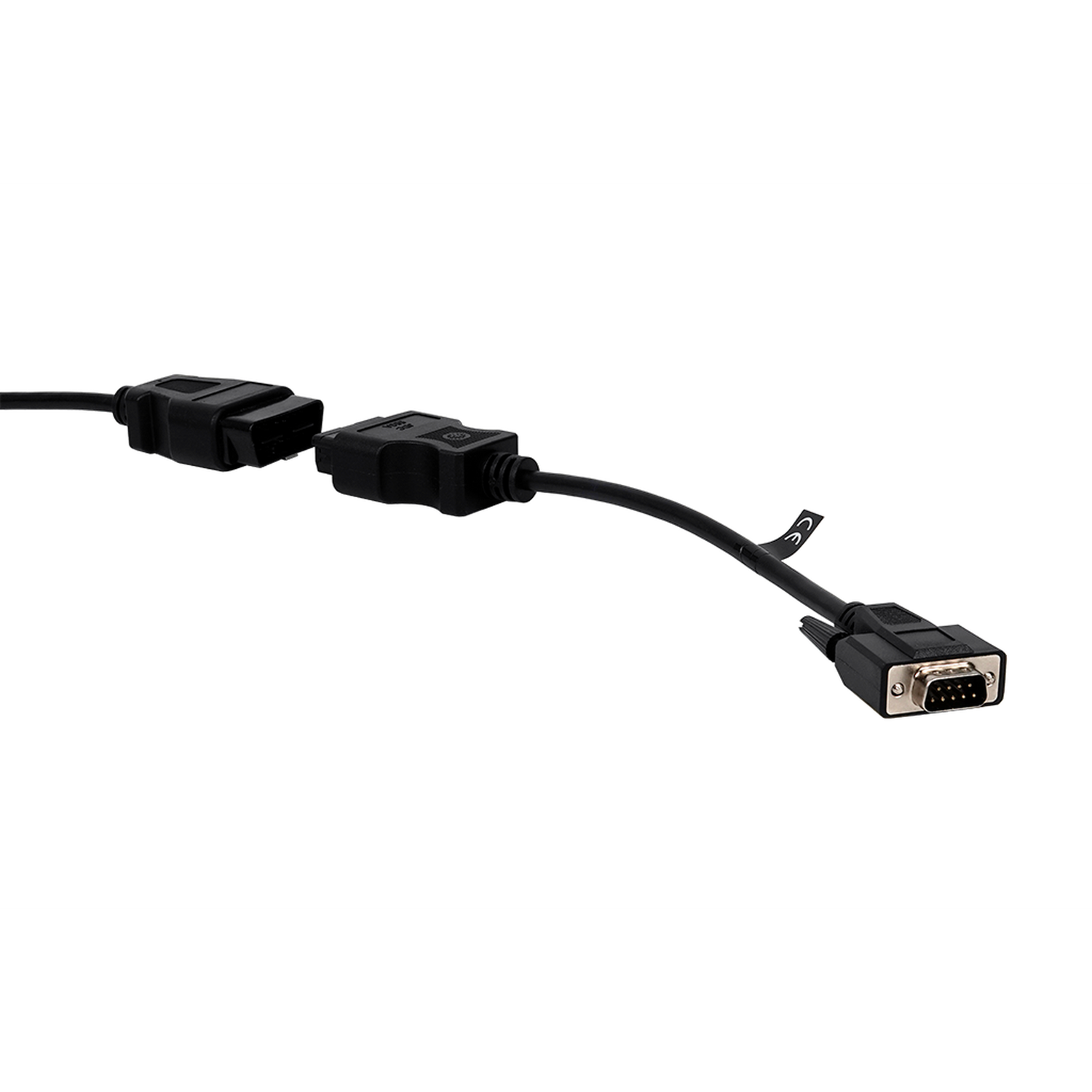

De Jaltest JDC553A is de diagnosekabel tussen de 9-pins SUB-D-aansluiting van Jungheinrich en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Het snoer meet 28 tot 30 cm. Aan de machinezijde zit een SUB-D-stekker met negen mannelijke pinnen in een vernikkelde D-vormige kraag met twee schroefbouten, aan de andere kant een zwart gegoten OBD2-huis.

Jungheinrich gebruikt deze stekker op de elektrische EFG- en magazijnseries en op de DFG-diesel- en TFG-LPG-heftrucks. Daarachter liggen de machinecomputers MCM, MCM2 en DLC, de hydrauliekregeling HCU, de vermogensmodules LMC en RMC, het instrumentenpaneel DC en, op de DFG/TFG-uitvoeringen, de motorregelingen E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA). De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Past op elektrische EFG-heftrucks, DFG-diesel, TFG-LPG en de magazijnseries met de 9-pins SUB-D-aansluiting.
✔Bereikt op de elektrische trucks de vermogensmodules LMC en RMC, de hydrauliekregeling HCU en de machinecomputers DLC en MCM.
✔Op de DFG/TFG-uitvoeringen komt daar de motorregeling bij: E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA).
✔Het instrumentenpaneel DC levert de onderhoudsgegevens van de machine, met servicerapport.

AANDACHTSPUNTEN

✕Bij de vermogensmodules LMC en RMC zijn geen ECU-gegevens beschikbaar.
✕Het instrumentenpaneel DC geeft geen foutcodes; daar leest u alleen meetwaarden, ECU-gegevens en onderhoudsgegevens uit.
✕Alleen voor de 9-pins SUB-D-aansluiting van Jungheinrich; andere merken gebruiken een eigen stekker.
✕Met 28 tot 30 cm is het snoer kort; de interface hangt vlak bij de SUB-D-aansluiting van de truck.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt per serie en aandrijving: De elektrische trucks werken met de vermogensmodules, de diesel- en LPG-uitvoeringen daarnaast met een motorregeling.

Regeleenheden die u kunt benaderen

  • MCM en MCM2: Centrale voertuigcomputer.
  • DLC: Machinecomputer EFG-serie.
  • HCU: Hydrauliek van het hefwerk.
  • LMC en RMC: Vermogensmodules hef en rijden.
  • DC: Instrumentenpaneel, onderhoud.
  • E-CDIS: Commonrail, aanvullende acties.
  • EDC 16 U31 en EDC 17 CP20: Overige dieselregelingen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Bij de E-CDIS-motorregeling.

Zo gebruikt u hem

  1. Stekker zoeken: In de bedieningsruimte of onder de kap.
  2. Aansluiten: Zet de SUB-D vast met de twee schroefbouten.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Schakel de truck in.
  5. Uitlezen: Kies Jungheinrich en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op Jungheinrich-heftrucks en -magazijntrucks met de 9-pins SUB-D-aansluiting. Onderstaande series voert Jaltest MHE in de dekking; welke aansluiting er op uw truck zit, controleert u ter plekke.

Jungheinrich:

  • EFG-serie (EFG 110 t/m EFG S50): Elektrische vorkheftrucks, 2004 - 2024.
  • DFG-serie (DFG 316 t/m DFG 690): Dieselheftrucks, 1999 - 2025.
  • TFG-serie (TFG 316 t/m TFG S50): LPG-heftrucks, 2007 - 2025.
  • ETV / ETM-serie: Reachtrucks, 1999 - 2024.
  • ECE / ECC / ECD-serie: Meeloop- en meerijpallettrucks, 1997 - 2024.
  • EJE / EJC / EJD / EJR-serie: Elektrische pallet- en stapelaars, 1995 - 2024.
  • ERE / ERD-serie: Meerijpallettrucks, 1995 - 2024.
  • ESE / ESD / ESC-serie: Stapelaars en orderpickers, 2004 - 2026.
💡
Goed om te weten: De 9-pins SUB-D-aansluiting zit in de bedieningsruimte of onder de kap van de truck. U herkent hem aan de D-vormige kraag die met twee schroefbouten wordt vastgezet. Controleer eerst welke aansluiting op uw truck zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC553A) | Jungheinrich 9-pins SUBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas
Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas
Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis
  • MHE vidaus transportas
Transporto priemonės ar mašinos, kurioms skirtas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėse aptarnaujamai technikai.Transporto priemonių tipai
  • Kėlimo įranga

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje
16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje
9 kontaktų SUB-D
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis
nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku
Ar galima matyti, kada reikalinga kita techninė priežiūra. Naudinga planuojant vizitą.Priežiūros duomenų peržiūra

Naudojimas

Kuriame Jaltest kabelių komplekte yra šis kabelis. Jei jau turite tą komplektą, šį kabelį galbūt jau turite.Kabelių komplekto dalis
MHE kabelių komplektas krautuvams
Nuorodos numeris
JDC553A
Reikalinga naudojimui
Jaltest Link ir galiojanti programinės įrangos licencija

Kitos specifikacijos

Toepassing
Jungheinrich heftrucks en magazijntrucks
Regeleenheden
MCM, MCM2 en DLC (machinecomputers), HCU (hydrauliek), LMC en RMC (vermogensmodules), DC (instrumentenpaneel), E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA) (motor)
Interface
Jaltest Link, versie V8.1 of V9
Onderdeel van kabelset
MHE-kabelset heftrucks (70002022)
