Jaltest | SKU: JDC213E1

Jaltest (JDC213E1) | Ethernet - tinklo jungtis

Name: Jaltest (JDC213E1) | Ethernet - tinklo jungtis
Brand: Jaltest
SKU: JDC213E1
Price: 91.95 EUR
Availability: OutOfStock

€91,95 su PVM

€75,99 be PVM

Užsiregistruokite ir gaukite el. paštą, kai prekė vėl bus turima.

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

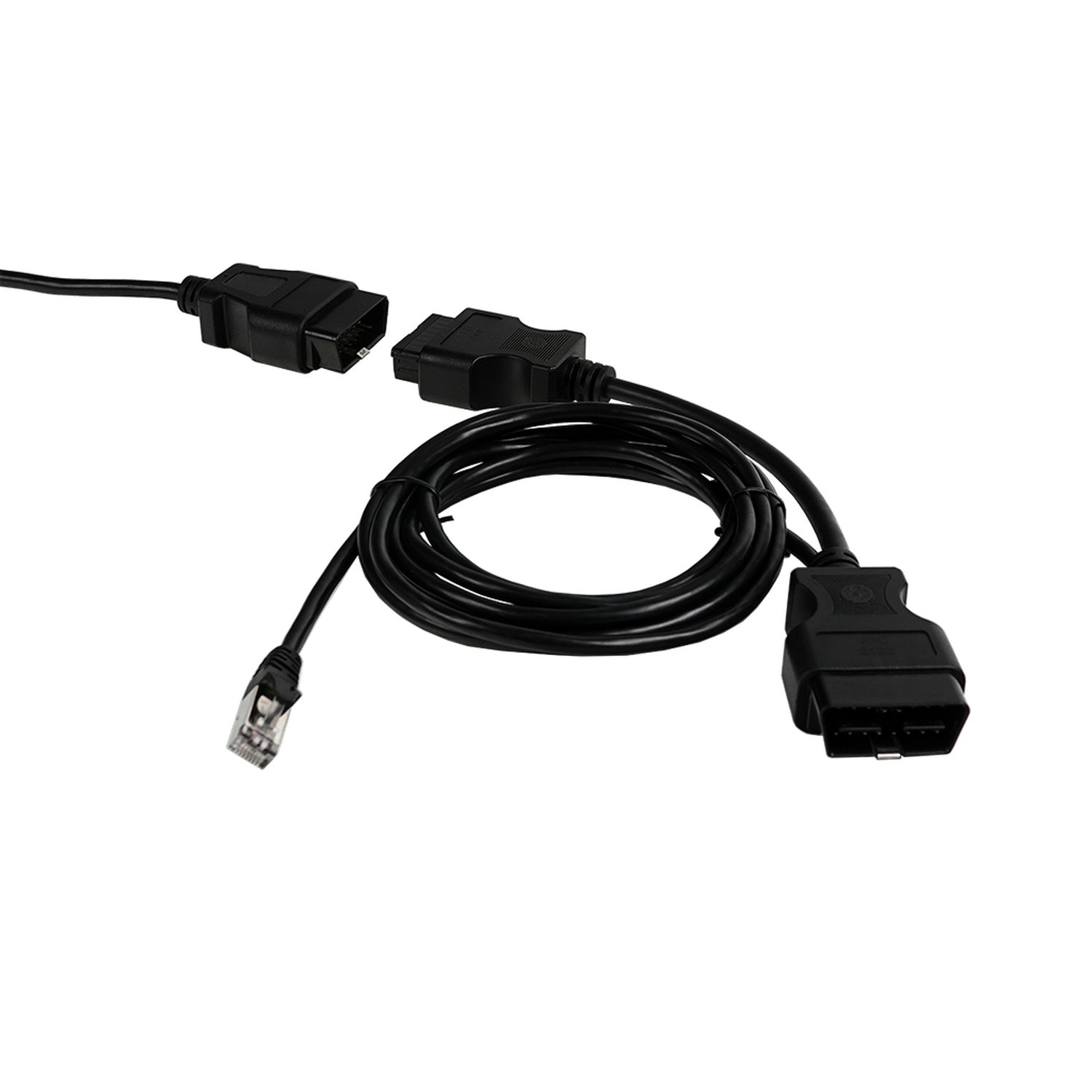

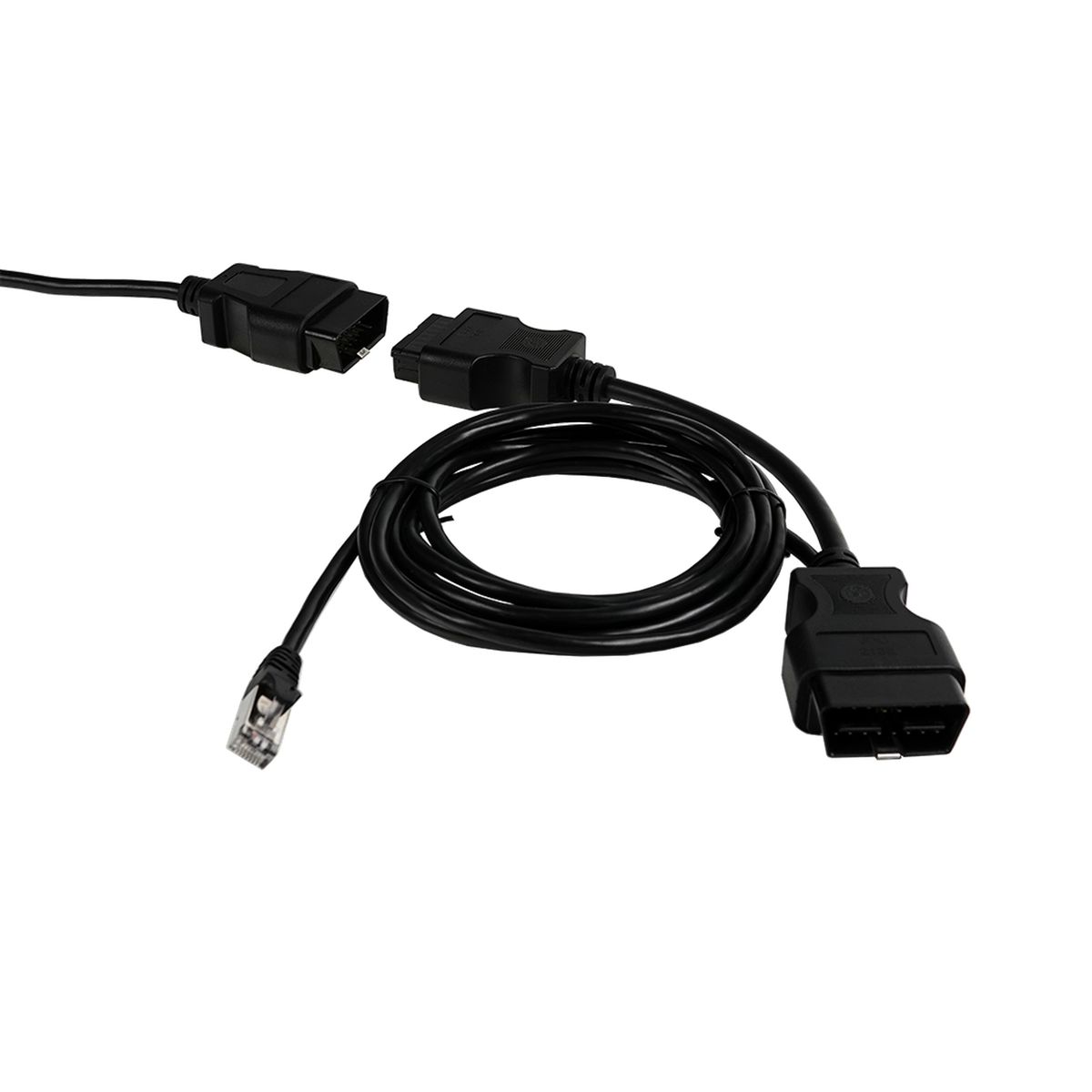

Jaltest JDC213E1 – tai Ethernet diagnostikos kabelis iš Jaltest serijos. Tai Y formos kabelis su trimis jungtimis: du 16 kontaktų OBD2 jungtys ir atskira RJ45 jungtis. Jį įjungiate tarp transporto priemonės diagnostikos jungties ir jūsų Jaltest diagnostikos kabelio; per RJ45 šaką eina Ethernet ryšys.

Kabelis skirtas transporto priemonėms, kurių diagnostika vyksta per Ethernet, o ne per CAN, ir tinka Jaltest CV bei Jaltest AGV. Jis pagamintas su fiksuotu kontaktų išdėstymu, žymimu pin assignment option 1. Ar jūsų transporto priemonė naudoja šį ryšį, priklauso nuo tinklo struktūros; tai, ką galite daryti su pasiekiamais valdymo blokais, nustato jūsų Jaltest licencija.

PRIVALUMAI

✔Išveda Ethernet ryšį per atskirą RJ45 jungtį, šalia įprastos OBD2 jungties.

✔Su tranzitine jungtimi: 16 kontaktų OBD2 jungtis lieka prieinama jūsų diagnostikos kabeliui.

✔Pagaminta su kontaktų išdėstymu, opcija 1, fiksuota laidų schema, priklausanti šiai nuorodai.

✔Originalus Jaltest gaminys su nuoroda JDC213E1.

DĖMESIO

✕CV ir AGV transporto priemonėse priklauso nuo konkrečios transporto priemonės, ar diagnostika vyksta per Ethernet; Jaltest programinė įranga nurodo, kuri jungtis reikalinga.

✕Žymėjimas opcija 1 nurodo tam tikrą kontaktų išdėstymą; kokie tai kontaktai, dokumentacijoje nenurodyta.

✕Nėra įprastinio diagnostikos kabelio pakaitalas: CAN diagnostikai per 16 kontaktų OBD2 jungtį naudokite JDC213.9.

✕Reikalingas Jaltest Link su galiojančia CV ar AGV licencija; pats kabelis papildomos aprėpties nesuteikia.

Taikymas ir funkcijos

Šis kabelis fiziškai sujungia transporto priemonę su jūsų diagnostikos įranga ten, kur ryšys vyksta per Ethernet. OBD2 šaka lieka prieinama įprastam diagnostikos kabeliui; RJ45 šaka perduoda tinklo srautą.

Ką jungia kabelis

OBD2 transporto priemonės pusėje: prie diagnostikos jungties.
OBD2 diagnostikos kabelio pusėje: prie jūsų Jaltest diagnostikos kabelio.
RJ45: Ethernet ryšys.
Kontaktų išdėstymas: opcija 1, fiksuotai laidinis.

Ką galite daryti

Ethernet diagnostika: ten, kur CAN nesuteikia ryšio.
Tranzitinė jungtis: OBD2 lieka prieinama.
Kabelių rinkinio papildymas: šalia JDC213.9 CAN ryšiui.

Kaip jį naudoti

Programinės įrangos patikra: Jaltest programinėje įrangoje patikrinkite, ar transporto priemonei reikalingas Ethernet.
Transporto priemonės pusė: įkiškite kabelį į diagnostikos jungtį.
Diagnostikos kabelis: prijunkite Jaltest diagnostikos kabelį prie OBD2 šakos.
Tinklas: prijunkite RJ45 šaką.
Nuskaitymas: Jaltest programinėje įrangoje pasirinkite markę ir modelį.

Suderinami transporto priemonės ir taikymai

Lemia transporto priemonės tinklo struktūra, o ne markė. Kabelis reikalingas ten, kur diagnostika vyksta per Ethernet, o ne per CAN. Tai skiriasi pagal markę ir pagal gamybos metus; Jaltest programinė įranga nurodo, kuri jungtis reikalinga.

Jaltest moduliai:

Jaltest CV: Komercinės transporto priemonės.
Jaltest AGV: Žemės ūkio transporto priemonės.

💡

Verta žinoti: Kurių transporto priemonių diagnostika vyksta per Ethernet, skiriasi pagal markę ir gamybos metus. JDC213E1 atpažinsite pagal Y formą su dviem OBD2 jungtimis ir RJ45 kištuku. Prieš užsakydami pirmiausia patikrinkite Jaltest programinėje įrangoje, ar jūsų transporto priemonei reikalingas šis kabelis.

Pakuotės turinys

1x Jaltest (JDC213E1) | Ethernet - adapterio kabelis

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas: Jaltest (Cojali)
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis: CV komercinės transporto
AGV žemės ūkio technika
Transporto priemonės ar mašinos, kurioms skirtas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėse aptarnaujamai technikai.Transporto priemonių tipai: Žemės ūkio technika

Jungtys

Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje: 16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje: 16 kontaktų OBD
