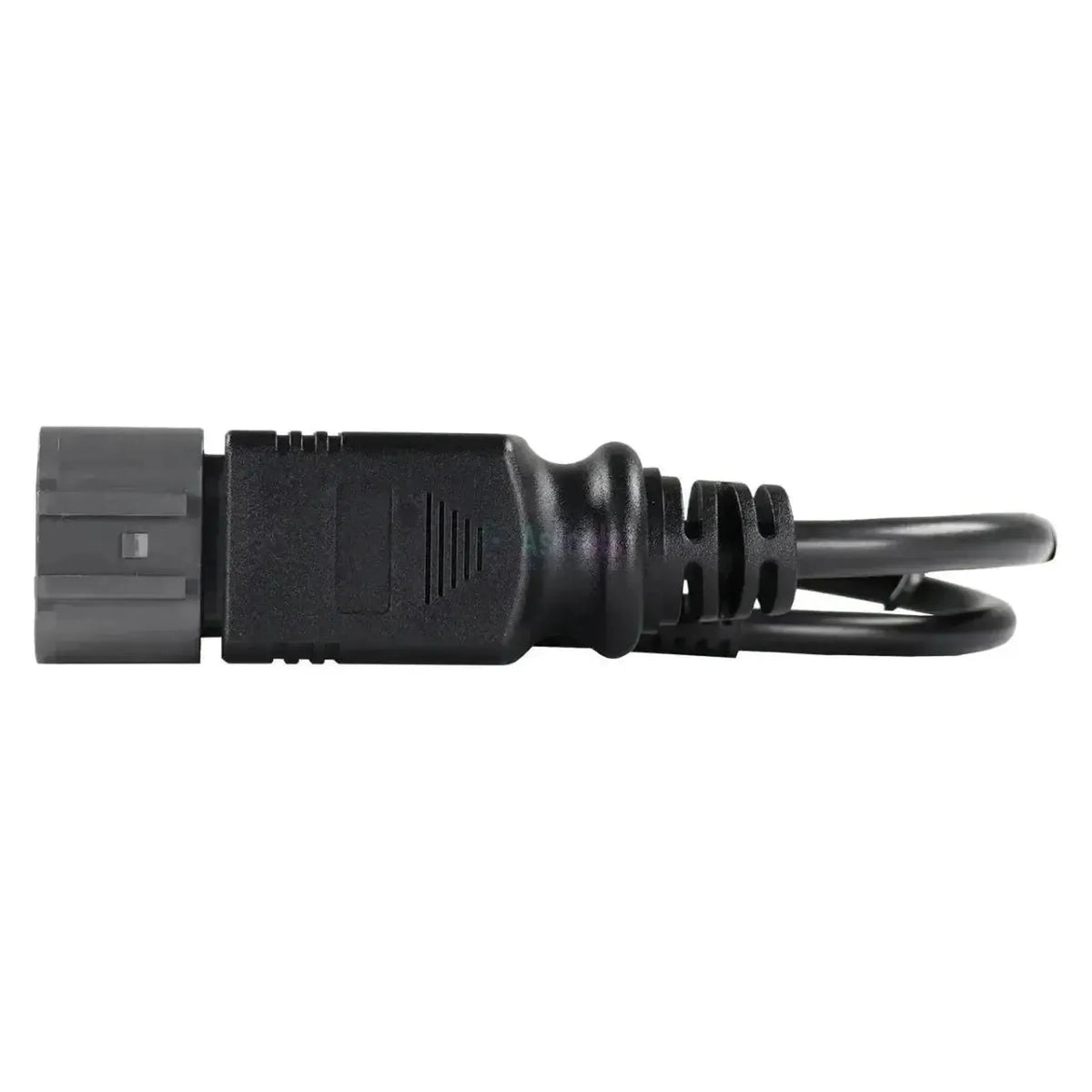

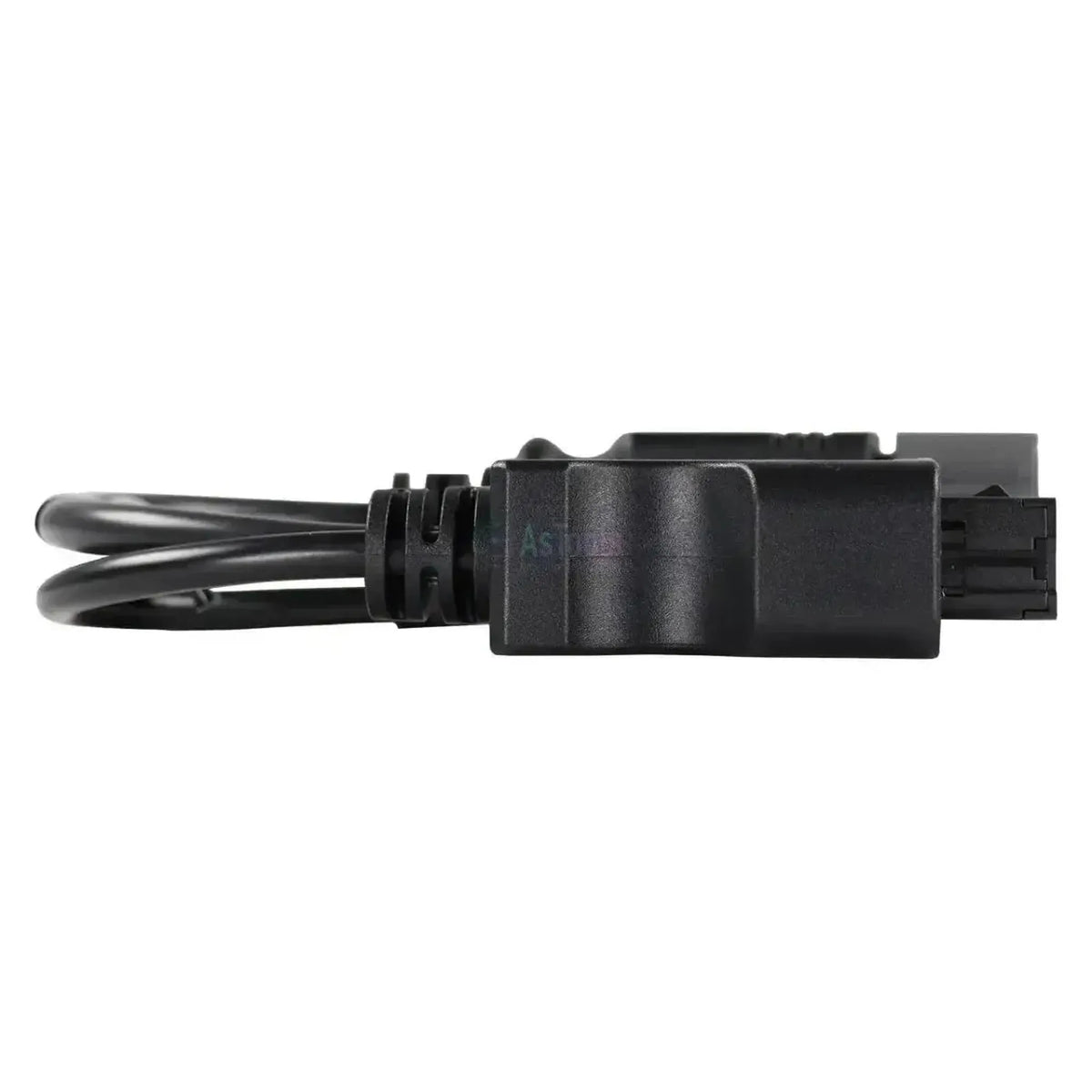

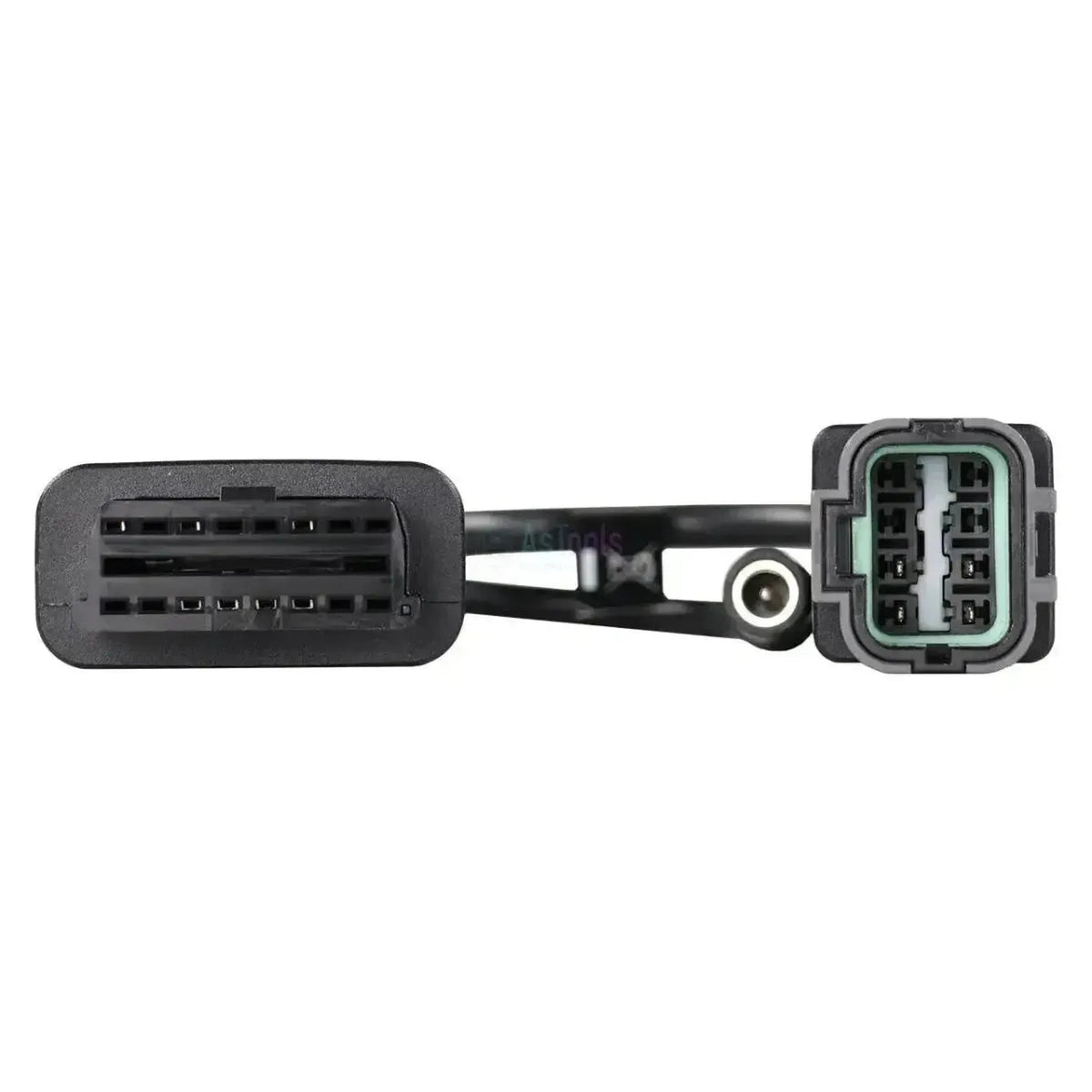

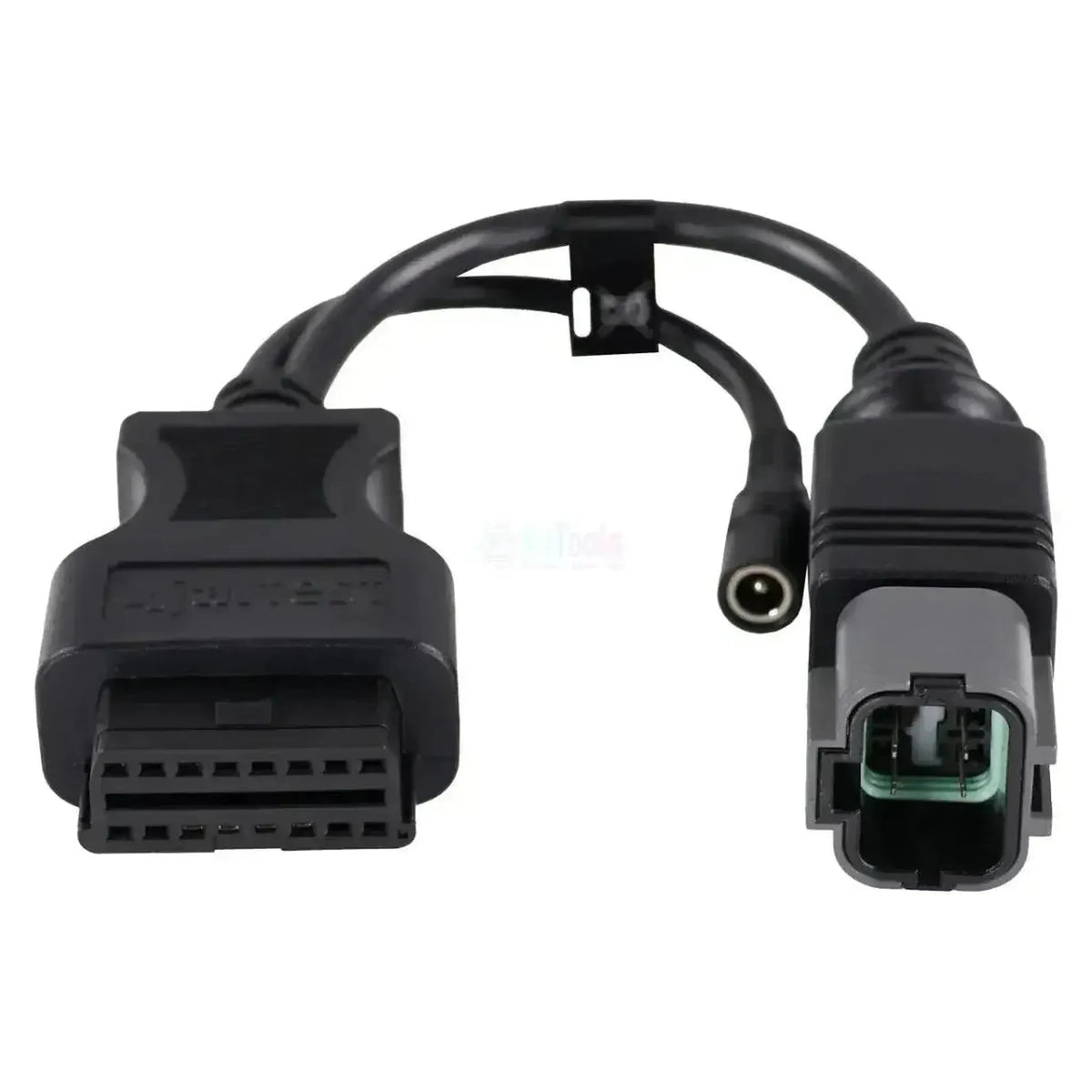

Jaltest JDC561A9 yra diagnostikos kabelis Hitachi su Isuzu varikliais, 8 kontaktų. Jis variklio kabelių pynėje esančią 8 kontaktų variklio jungtį perjungia į standartinę 16 kontaktų OBD2 jungtį. Mašinos pusėje angoje yra pilka, kvadratinė jungties mova su žaliu sandarikliu, ant kabelio – guminis apvalkalas, o už jo – juodas užlietas gaubtas.

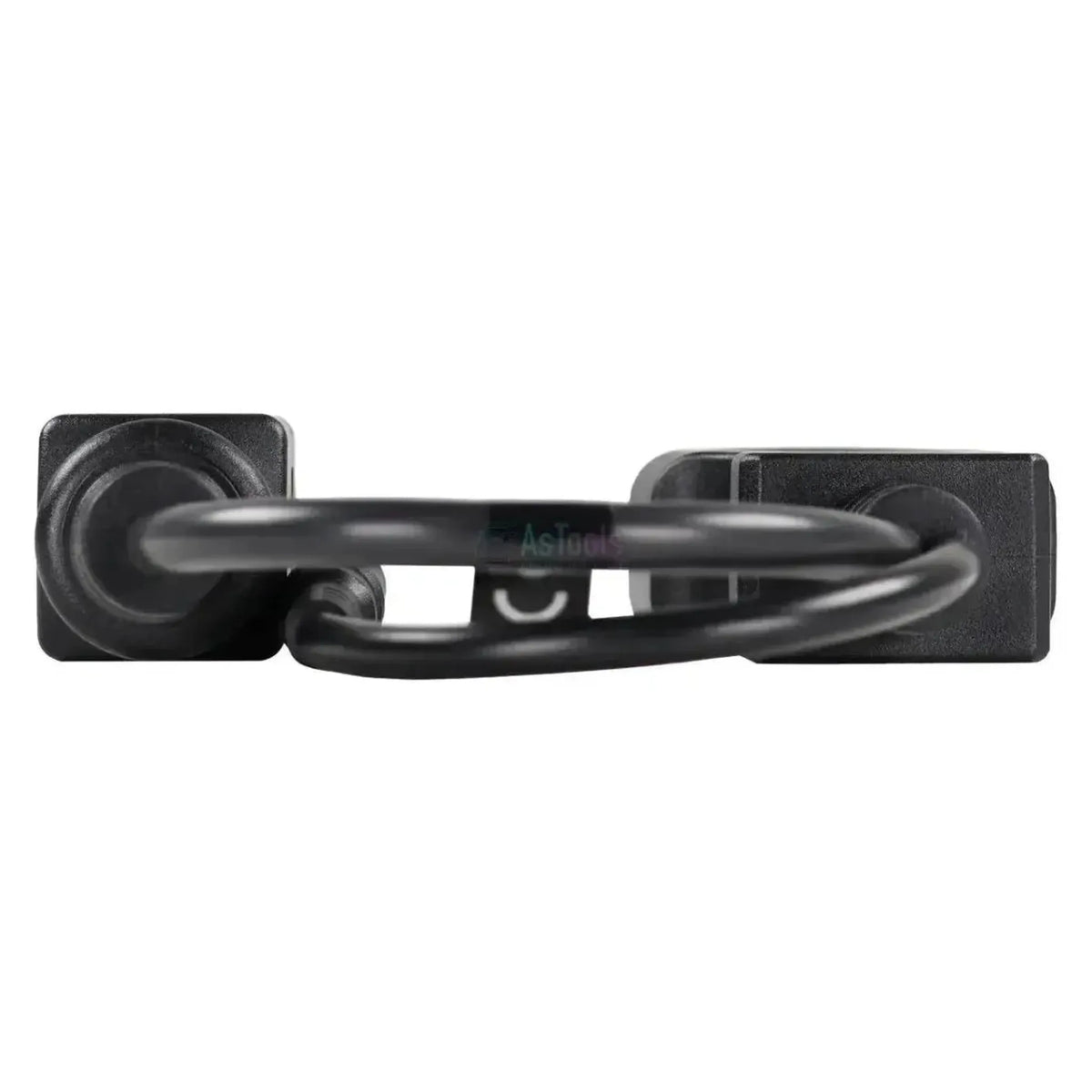

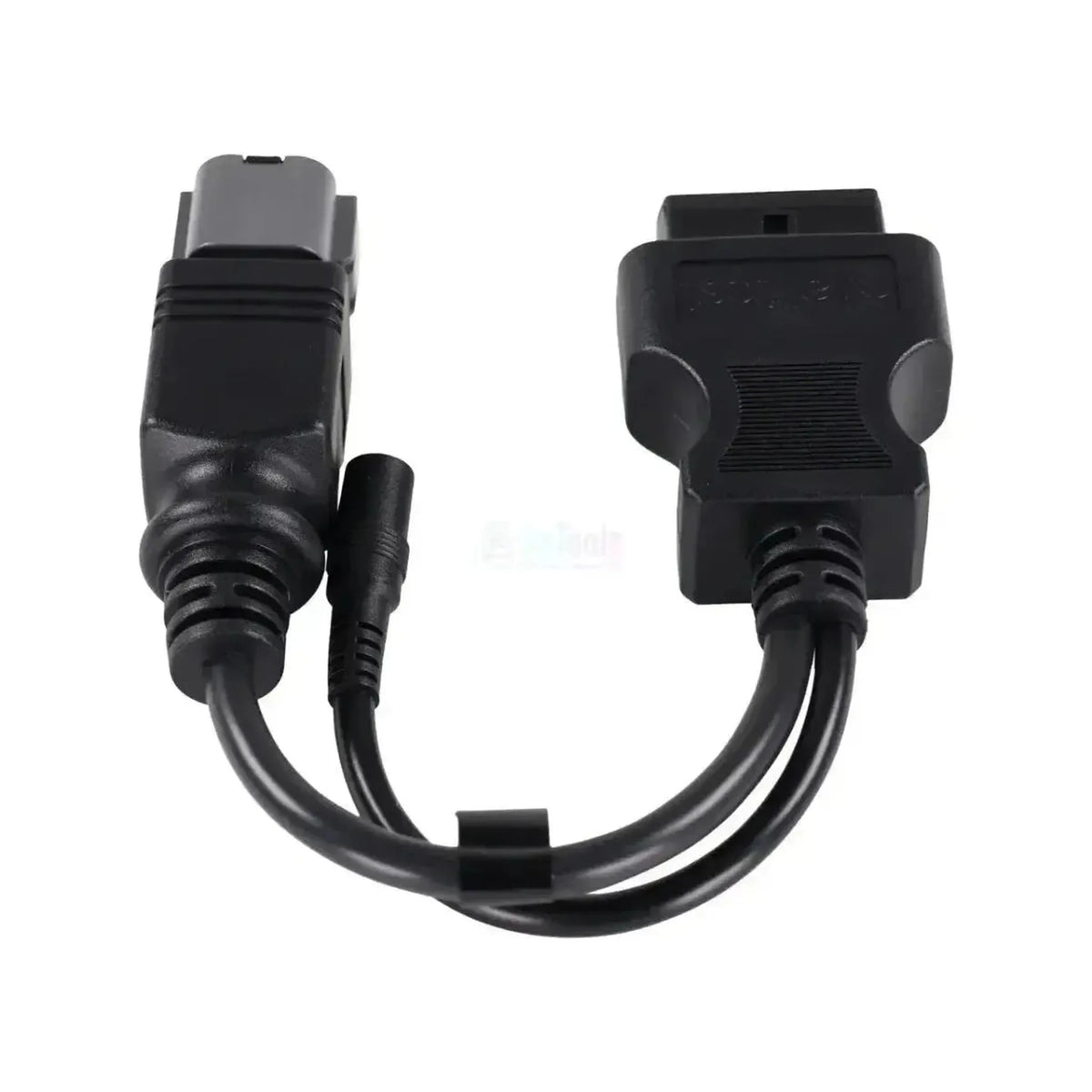

Kabelio ilgis – 30 cm, jis pritaikytas Jaltest Link V9. Maždaug per vidurį nuo kabelio atsišakoja plonesnis laidas į DC maitinimo lizdą. Prisijungus Jaltest programinė įranga pasiekia 4HK1 ir 4JJ1 variklio valdymą K-Line ir CAN versijose, sunkesnių variklių ECM bei AdBlue/DEF valdymą. Kabelis patenka į Jaltest OHW aprėptį.

PRIVALUMAI

✔Jungiasi prie Isuzu variklių 8 kontaktų variklio kabelių pynės – versijos, kurios 6 kontaktų kabelis nepasiekia.

✔Tiesiogiai pasiekia 4HK1 ir 4JJ1 variklio valdymą variklio pusėje.

✔Tinka ir mašinoms, kuriose variklio diagnostika vyksta per CAN, o ne K-Line.

✔Pagal pilką movą su žaliu sandarikliu iš karto matote, kad turite 8 kontaktų versiją.

DĖMESIO

✕Tik 8 kontaktų variklio jungčiai; mašinoms su visiškai juoda 6 kontaktų mova reikalingas JDC560A9.

✕AdBlue/DEF valdymas būna tik mašinose su išmetamųjų dujų valymu, pavyzdžiui naujesnėse Zaxis kartose.

✕Mašinos sistemas (MC mašinos kompiuteris, ICF šliuzas ir MON ekranas) pasiekiate per diagnostikos jungtį kabinoje, o ne per šią variklio jungtį.

✕Atskiras maitinimo laidas su kampine jungtimi, kuris gaminio nuotraukoje guli šalia DC atšakos, į šį gaminį nepatenka.

Taikymas ir funkcijos

Kabelis skirtas dirbtuvėms, kurios tiesiogiai variklio pusėje nuskaito Isuzu variklio valdymą Hitachi mašinose. Kokia versija yra, priklauso nuo variklio ir Zaxis kartos.

Valdymo blokai, kuriuos galite pasiekti

4HK1 ir 4JJ1 (K-Line): Isuzu common rail variklio valdymas.
4HK1 ir 4JJ1 (CAN): Tas pats valdymas, CAN versija.
ECM: Sunkesnių Isuzu variklių valdymas.
AdBlue/DEF Isuzu: Išmetamųjų dujų valymas.

Ką galite daryti

Gedimų kodai: Skaitymas ir trynimas kiekvienam valdymo blokui.
Matavimo vertės: Peržiūra skaitmenimis ir grafiku.
Techninė priežiūra: Intervalų sekimas, su techninės priežiūros ataskaita.
Papildomi veiksmai: Kur Jaltest juos siūlo pagal sistemą.

Kaip jį naudoti

Jungties paieška: Variklio kabelių pynėje raskite pilką 8 kontaktų movą.
Prijungimas: Įkiškite JDC561A9 į variklio jungtį.
Link susiejimas: OBD2 pusę prijunkite prie Jaltest Link V9.
Uždegimas: Įjunkite uždegimą.
Nuskaitymas: Jaltest OHW pasirinkite Hitachi ir Isuzu variklį.

Suderinamos mašinos ir varikliai

Lemia jungtis, o ne modelis. Šis kabelis tinka kiekvienai Hitachi mašinai, kurios Isuzu variklis turi 8 kontaktų jungtį variklio kabelių pynėje. Toliau nurodytas variklių serijas Jaltest OHW apima; versiją atpažinsite pagal movą: pilka su žaliu sandarikliu – šiam kabeliui, visiškai juoda – JDC560A9.

Hitachi, Isuzu variklių serijos:

Isuzu 4HK1 (Zaxis ZX200-3 iki ZX200-6): 2007 – 2021
Isuzu 4JJ1 (Zaxis ZX100/ZX200 serija): 2007 – 2021
Isuzu 6WG1 (Zaxis ZX500/ZX800 serija): 2007 – dabar
Isuzu 6HK1 (Zaxis ZX330-3, ZX350-3, ZX400-3): Statybos metai nėra lemiami
Isuzu 6UZ1 (Zaxis ZX450/ZX470 serija): Statybos metai nėra lemiami

💡

Verta žinoti: Variklio jungtis yra prie variklio, variklio kabelių pynėje, o ne kabinos diagnostikos jungtyje. Pilka mova su žaliu sandarikliu nurodo 8 kontaktų versiją, visiškai juoda mova – 6 kontaktų versiją. Prieš užsakydami pirmiausia patikrinkite, kokia jungtis yra jūsų mašinoje.

Pakuotės turinys

1x Jaltest (JDC561A9) | Hitachi 8 kontaktų OBD – 16 kontaktų OBD2 perėjimo kabelis | Vidaus degimo variklis

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas: Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas: Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis: OHW statybos ir bekelės

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link: Jaltest Link V9
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje: 16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje: 8 kontaktų OBD

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas: Taip
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku: Taip
Ar galima matyti, kada reikalinga kita techninė priežiūra. Naudinga planuojant vizitą.Priežiūros duomenų peržiūra: Taip
