Jaltest  |  SKU: JDC535A

Jaltest (JDC535A) | Hitachi 6 kontaktų OBD – 16 kontaktų OBD2 adapto kabelis | Žemės ūkio ir statybos mašinos

€349,95 su PVM
€289,21 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

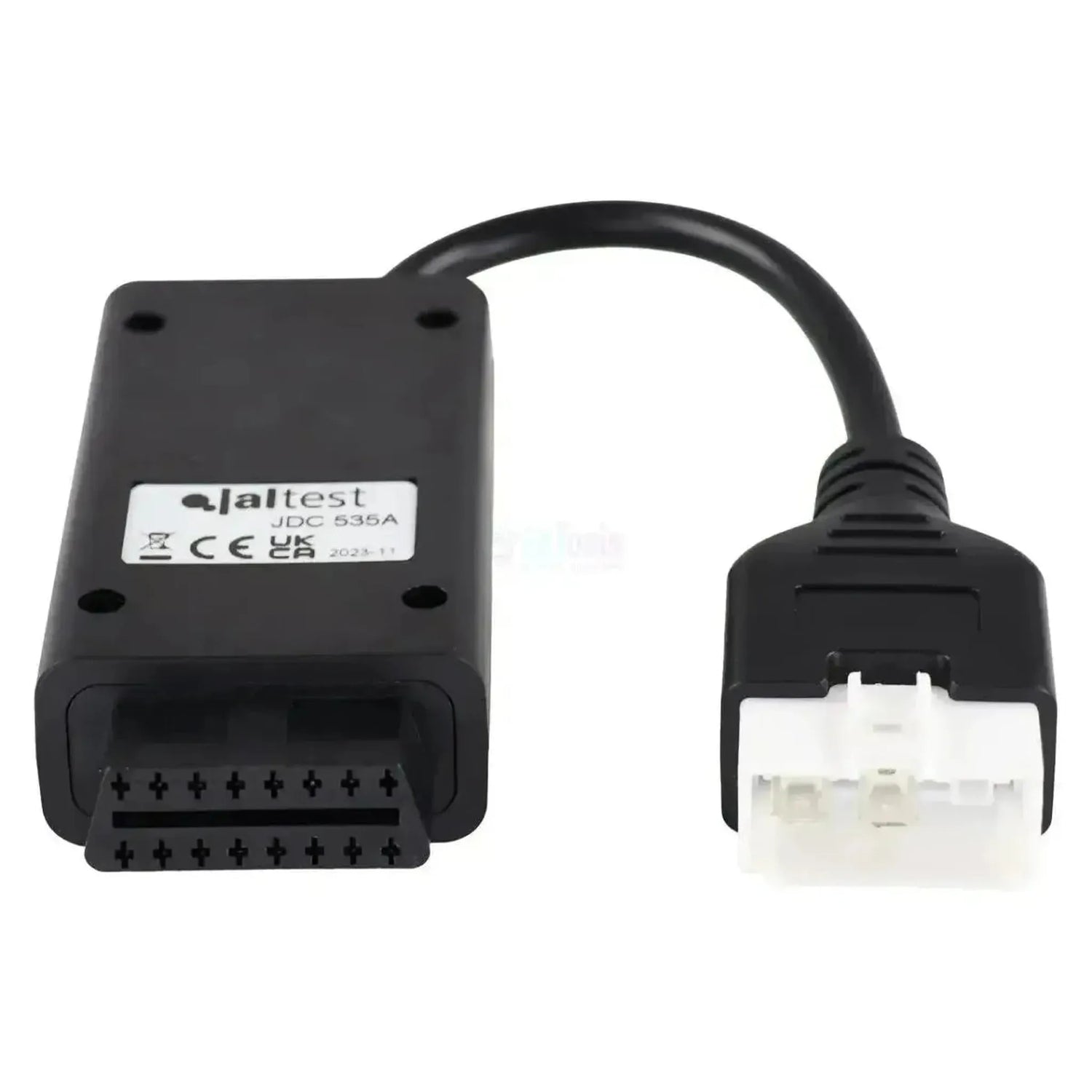

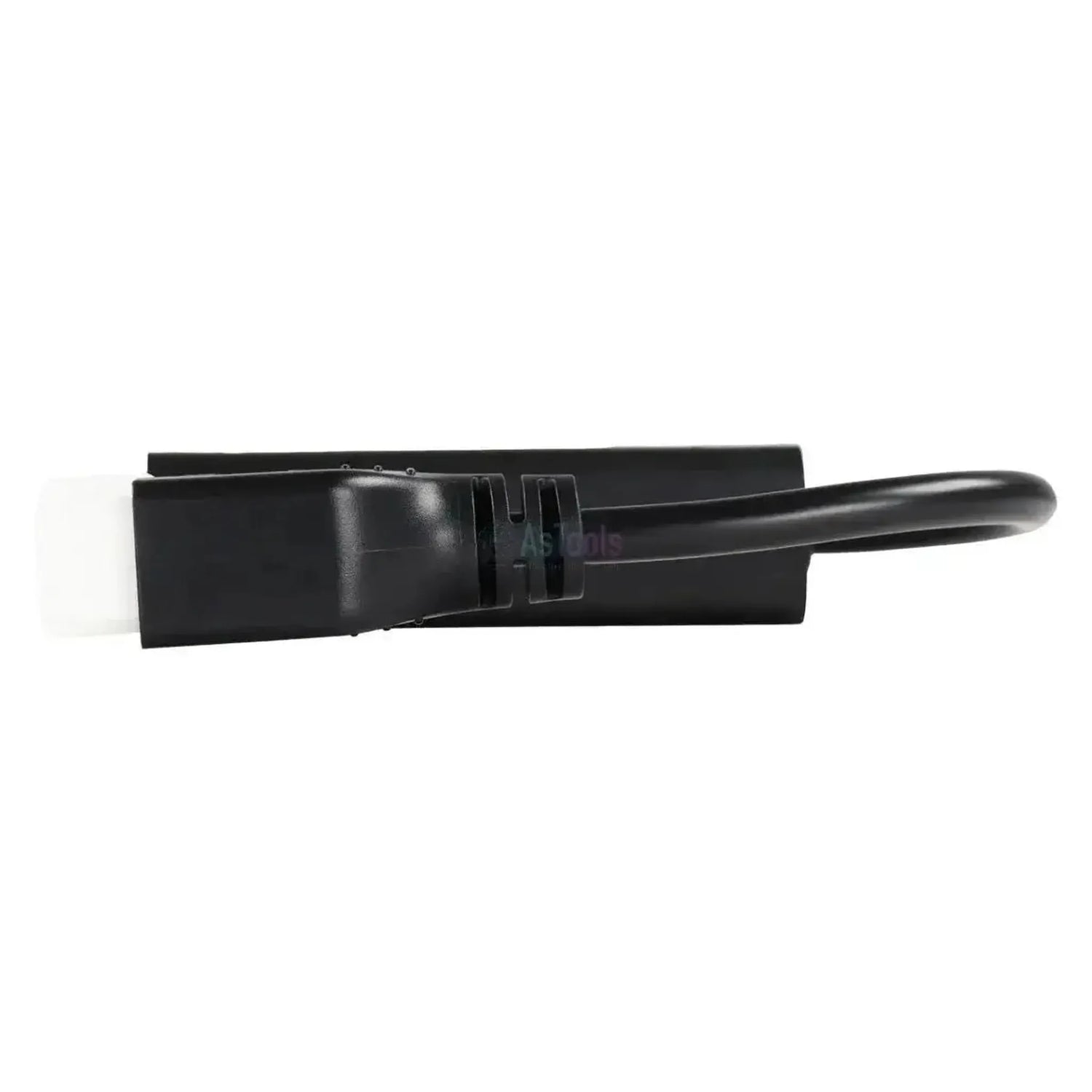

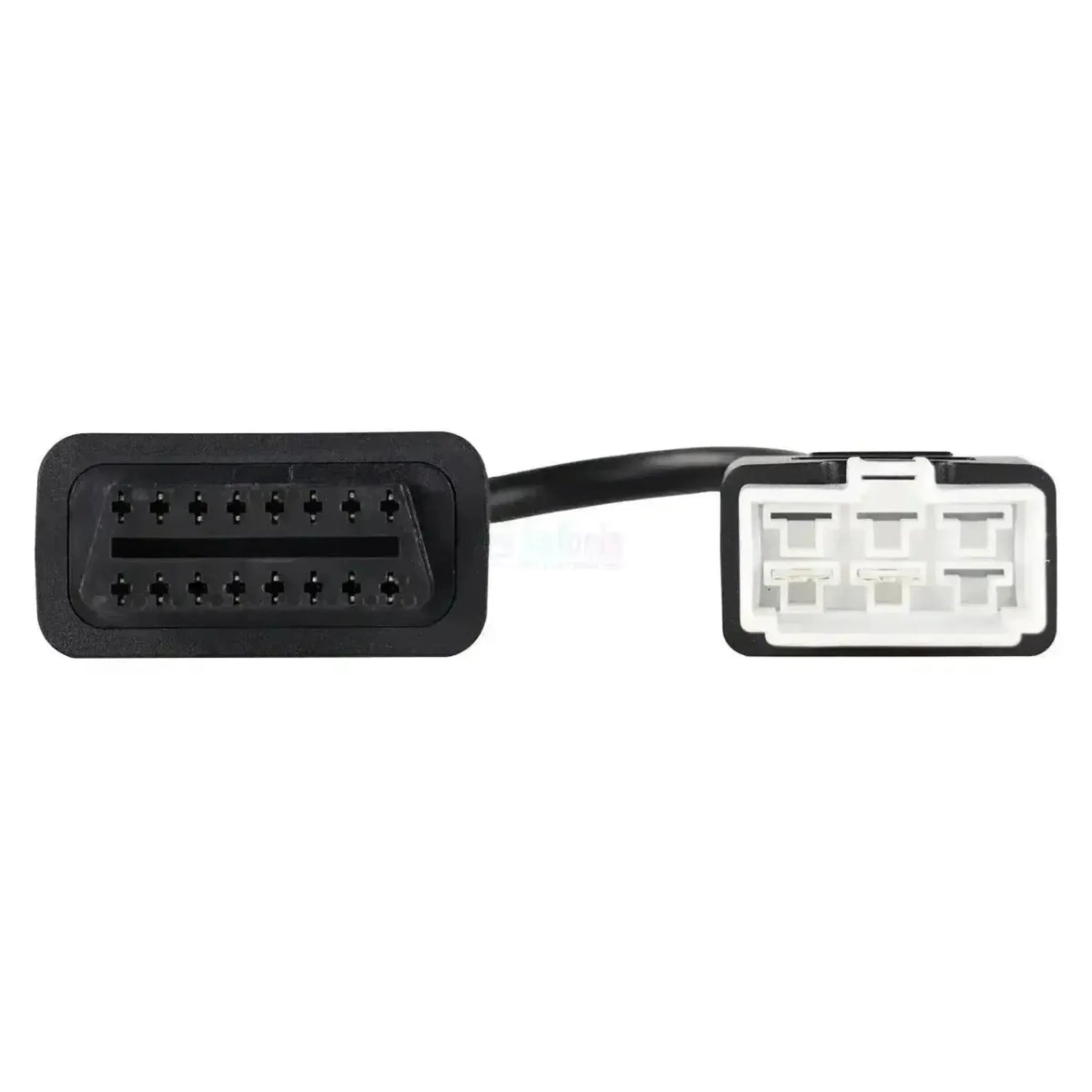

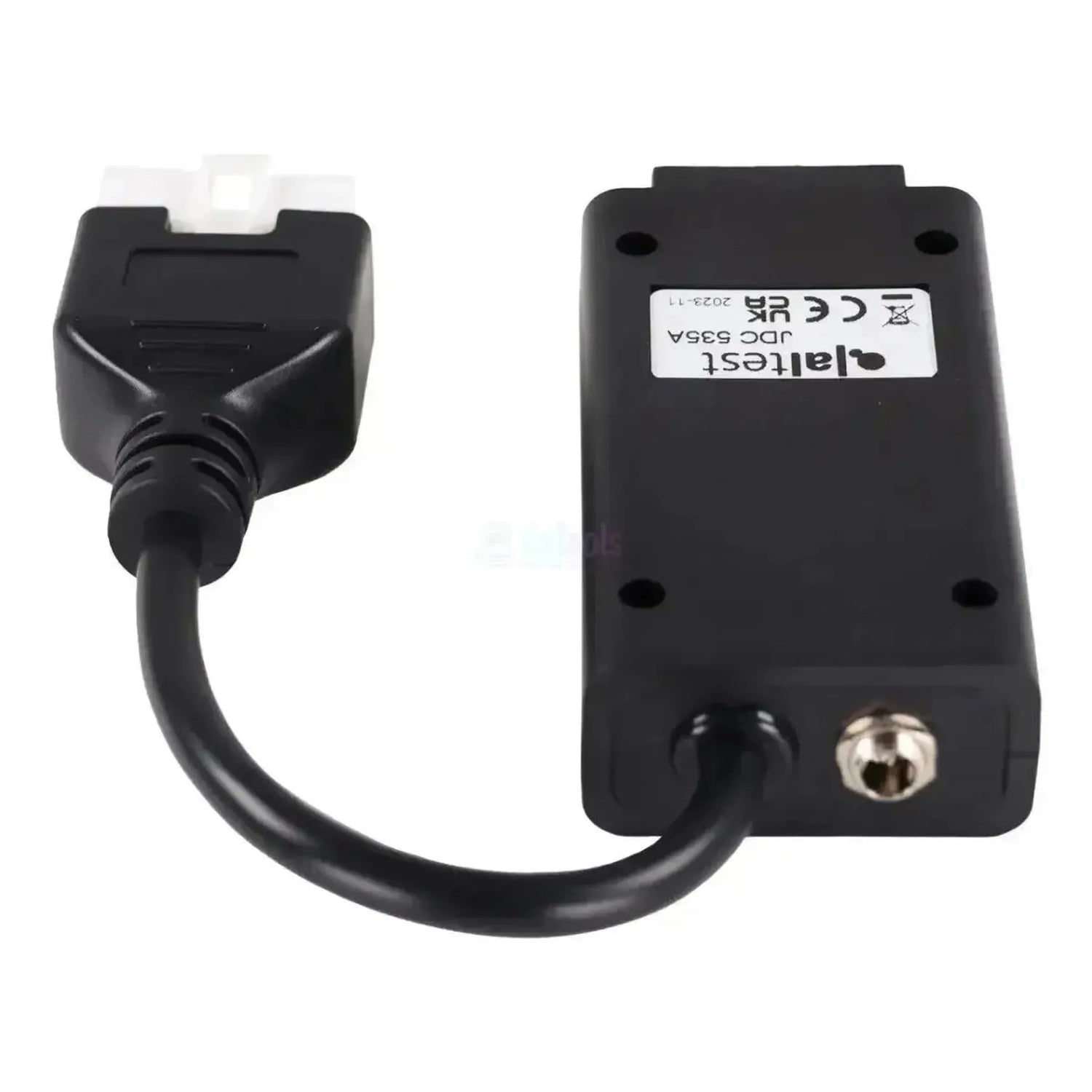

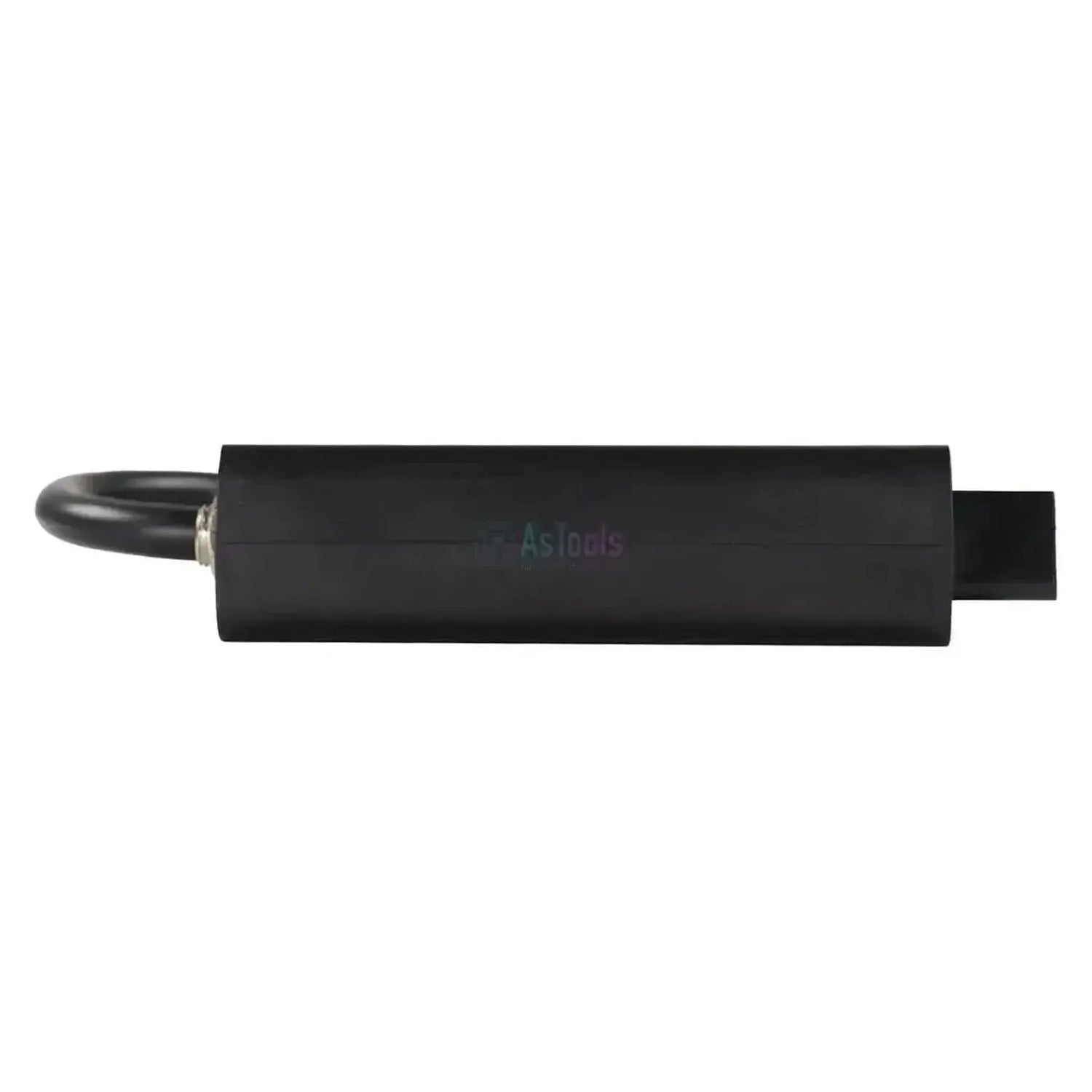

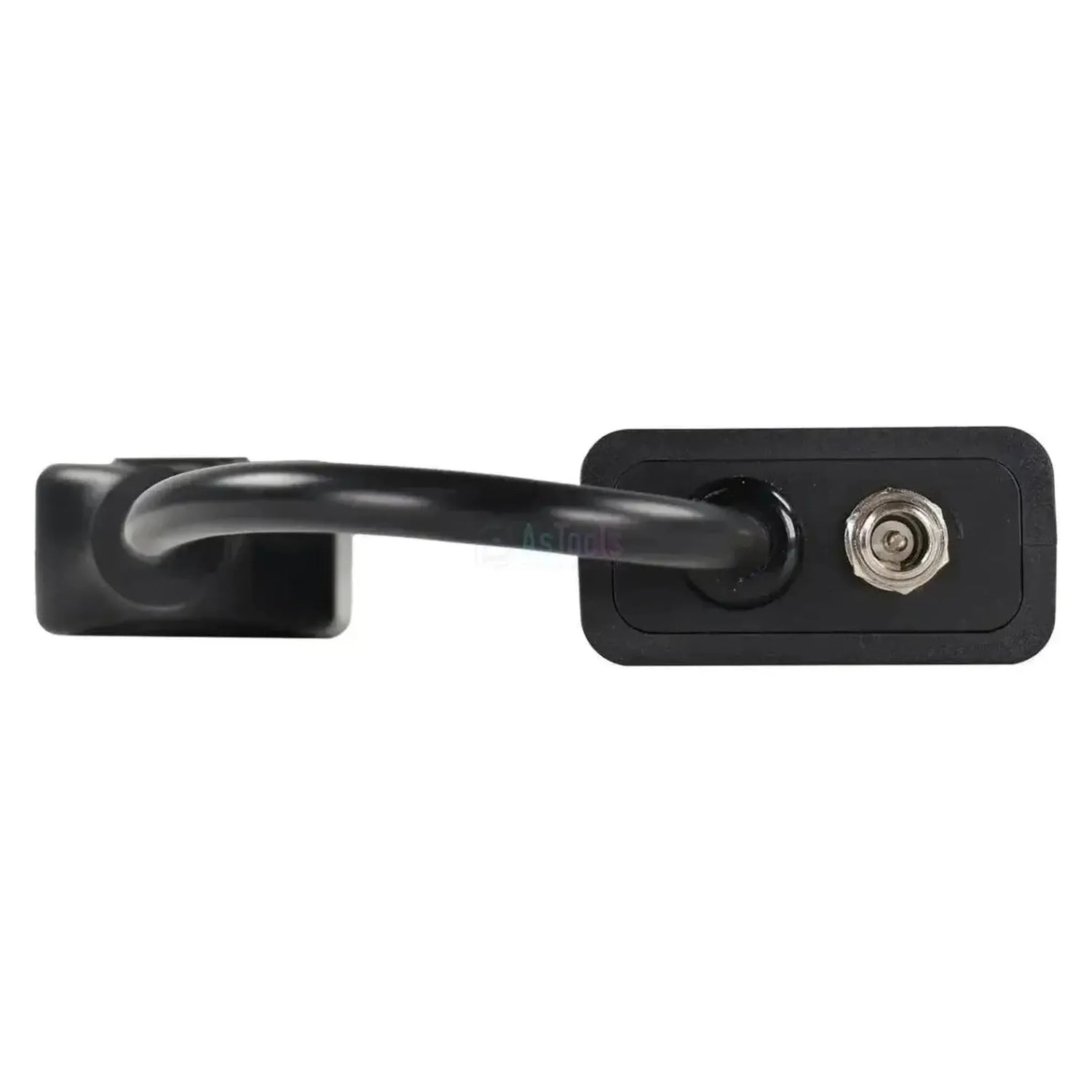

Jaltest JDC535A yra Hitachi ekskavatoriaus, rato krautuvo ir savivartės sunkvežimio diagnostikos kabelis. Mašinos šonoje yra kreminė kontaktų jungtis juodoje apvalkale, sąsajos šonoje – juoda 16-kontaktų OBD2 jungtis, o kabelio viduryje – juodas plastikinis dėžutė su sraigtu ir dviem kabelio įvadais. 6-kontaktų jungtis yra kabinoje; kabelis yra 28–30 cm ilgio.

Naudojant šią jungtį, Jaltest diagnostikos įranga nuskaito ne tik Isuzu variklio valdiklį, bet ir mašinos pusę: centrinį mašinos kompiuterį MC, šliuzą ICF ir prietaisų skydelį MON – jie yra toje pačioje linijoje. Isuzu 4HK1/4JJ1 valdiklis palaikomas tiek per CAN, tiek per K-Line. Tai skiriasi nuo JDC560A9, kuris eina į šešiakontaktę variklio jungtį variklio kabelių liudesyje ir pasiekia tik variklio valdiklį. Šis kabelis nurodytas Jaltest Link V8.1 ir priklauso Jaltest OHW (Off-Highway mašinos).

PRANAŠUMAI

✔Pasiekia ne tik Isuzu variklio valdiklį, bet ir mašinos sistemas: MC (centrinį mašinos kompiuterį), ICF (šliuzą) ir MON (prietaisų skydelį).
✔Isuzu 4HK1/4JJ1 variklio valdiklis palaikomas tiek per CAN, tiek per K-Line, todėl pasiekiamos tiek senesnes, tiek naujesnės Zaxis kartos.
✔Nuo ZX-3 serijos iki ZX-7 (Stage V) apima ir ZW rato krautuvus, EX kasybos ekskavatoriaus ir EH savivartės sunkvežimius.
✔Nėra gamybos metų ribojimo: statybinės mašinos niekada negavo privalomų 16-kontaktų OBD2 lizdų.

SVARBŪS ASPEKTAI

✕Oficialus produkto puslapis nurodo šiam kabeliui tik Jaltest Link V8.1; jei dirbate su Link V9, pirmiausia patikrinkite savo sąsajos kabelių sąrašą, ar šis kabelis jame yra.
✕ICF šliuzas teikia tik klaidų kodus; matavimo reikšmės ir ECU duomenys šiam valdikliui nėra prieinami.
✕Priežiūros duomenys ir papildomi veiksmai yra tik variklio valdiklyje, o ne MC, ICF ar MON.
✕Nepainiokite šio kabelio su JDC560A9: tas turi visiškai juodą, stačiakampę jungtį ir eina į variklio kabelių liudesį, o šis kabelis turi kreminio spalvos kontaktų jungtį juodoje apvalkale ir eina į diagnostikos jungtį kabinoje.

Taikymo sritys ir funkcijos

Per šią jungį su Jaltest programine įranga galite pasiekti mašinos valdymo vienetus. Kurios sistemos prieinamos, priklauso nuo serijos ir versijos.

Valdymo blokai, kuriuos galite pasiekti

  • MC, centrinis mašinos kompiuteris: kompiuteris, kuris valdo mašinos funkcijas, su klaidų kodais, matavimo reikšmėmis ir ECU duomenimis.
  • ICF, šliuzas: mašinos tinklo šliuzas; iš to Jaltest nuskaito klaidų kodus.
  • 4HK1, 4JJ1 (CAN) Isuzu, bendrabėginis variklio valdiklis: naujesnių Zaxis kartų variklio valdiklis, įskaitant papildomus veiksmus.
  • 4HK1, 4JJ1 (K Line) Isuzu, bendrabėginis variklio valdiklis: ta pati variklio šeima senesnėje K-Line komunikacijoje.
  • ECM, variklio valdiklis: variklio valdiklis mašinose be Isuzu specifinio valdymo.
  • MON, prietaisų skydelis: kabinos prietaisų skydelis.

Ką galite daryti

  • Perskaityti ir ištrinti klaidas: Perskaityti valdymo įrenginio klaidų atmintį su aptiktos gedimos aprašymu.
  • Peržiūrėti matavimo reikšmes: Aktualias sensų reikšmes, prijungtus prie valdymo vieneto, skaičiais ir grafike.
  • Priežiūros duomenų peržiūra: prieinama variklio valdiklyje, su priežiūros intervalais ir serviso ataskaita.
  • Papildomų veiksmų atlikimas: tik CAN Isuzu variklio valdiklyje; K-Line variantoje šie veiksmai nėra prieinami.

Suderinami transporto priemonės tipai ir panaudojimas

Svarbi jungtis, ne modelis. Šis kabelis tinka bet kuriai Hitachi mašinai su 6-kontaktų diagnostikos jungtimi kabinoje, atpažįstamai iš kreminės kontaktų jungties juodoje apvalkale. Toliau išvardytos serijos yra Jaltest OHW aprėptyje.

Hitachi:

  • Zaxis ZX-3 serija (ZX100-3–ZX800-3): (2007–2013)
  • Zaxis ZX-5 serija (ZX100-5–ZX800-5): (2013–2016)
  • Zaxis ZX-6 serija (ZX100-6–ZX800-6): (2016–2021)
  • Zaxis ZX-7 serija (ZX100-7–ZX800-7, Stage V): (maždaug 2019–dabar)
  • ZW rato krautuvai (ZW100-6/-7, ZW200-5/-6/-7, ZW300-5/-6/-7, ZW500-5/-6): gamybos metai nėra svarbus
  • EX kasybos ekskavatorialai (EX1200-6/7, EX1900-6, EX2500-6, EX3600-6, EX5500-6, EX5600-6/7, EX8000-6): gamybos metai nėra svarbus
  • EH savivartės sunkvežimiai (EH1100-3/-5, EH3500-3, EH4000-3, EH5000-3): gamybos metai nėra svarbus
  • ZH200-5 / ZH200-6 hibridiniai ekskavatorialai: gamybos metai nėra svarbus
💡
Verta žinoti: šio kabelio 6-kontaktų jungtis yra kabinoje ir turi kreminio spalvos kontaktų jungtį juodoje apvalkale. Jei jungtis yra prie variklio kabelių liudesyje ir apvalkolas visiškai juodas, tai reikia JDC560A9. Prieš užsakydami, patikrinkite, kokia jungtis yra jūsų mašinoje.

Pakuotės turinys

  • 1x Jaltest (JDC535A) | Hitachi 6-kontaktų OBD – 16-kontaktų OBD2 perėjimo kabelis | Statybinės ir kasybos mašinos

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC535A
Tipas Perėjimo kabelis
Panaudojimas Hitachi ekskavatorialai, rato krautuvai ir savivartės sunkvežimiai
Mašinos pusės jungtis 6-kontaktų OBD, kreminė kontaktų jungtis juodoje apvalkale
Sąsajos šonės jungtis 16-kontaktų OBD2
Ilgis 28–30 cm
Sąsaja Jaltest Link V8.1
Valdymo blokai MC (centrinis mašinos kompiuteris), ICF (šliuzas), Isuzu 4HK1/4JJ1 (CAN ir K-Line), ECM (variklio valdiklis) ir MON (prietaisų skydelis)
Segmentas Žemės darbų ir statybos mašinos
Jaltest modulis Jaltest OHW (keliems darbams naudojamos mašinos)
