Jaltest | SKU: JDC108A

Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4-kontaktų OBD - 16-kontaktų OBD2 adapteris | Priekaba

Name: Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4-kontaktų OBD - 16-kontaktų OBD2 adapteris | Priekaba
Brand: Jaltest
SKU: JDC108A
Price: 76.95 EUR
Availability: InStock

€76,95 su PVM

€63,60 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

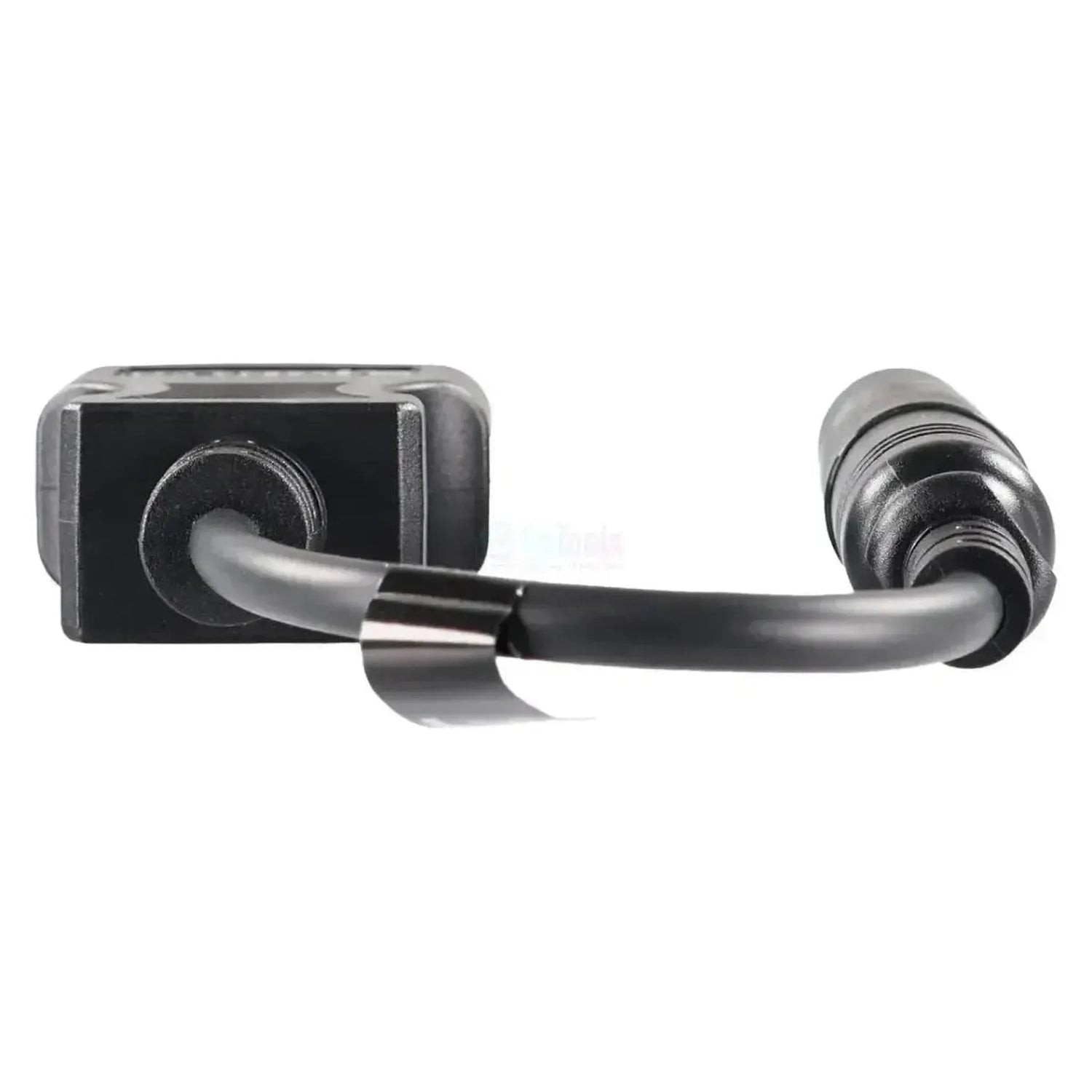

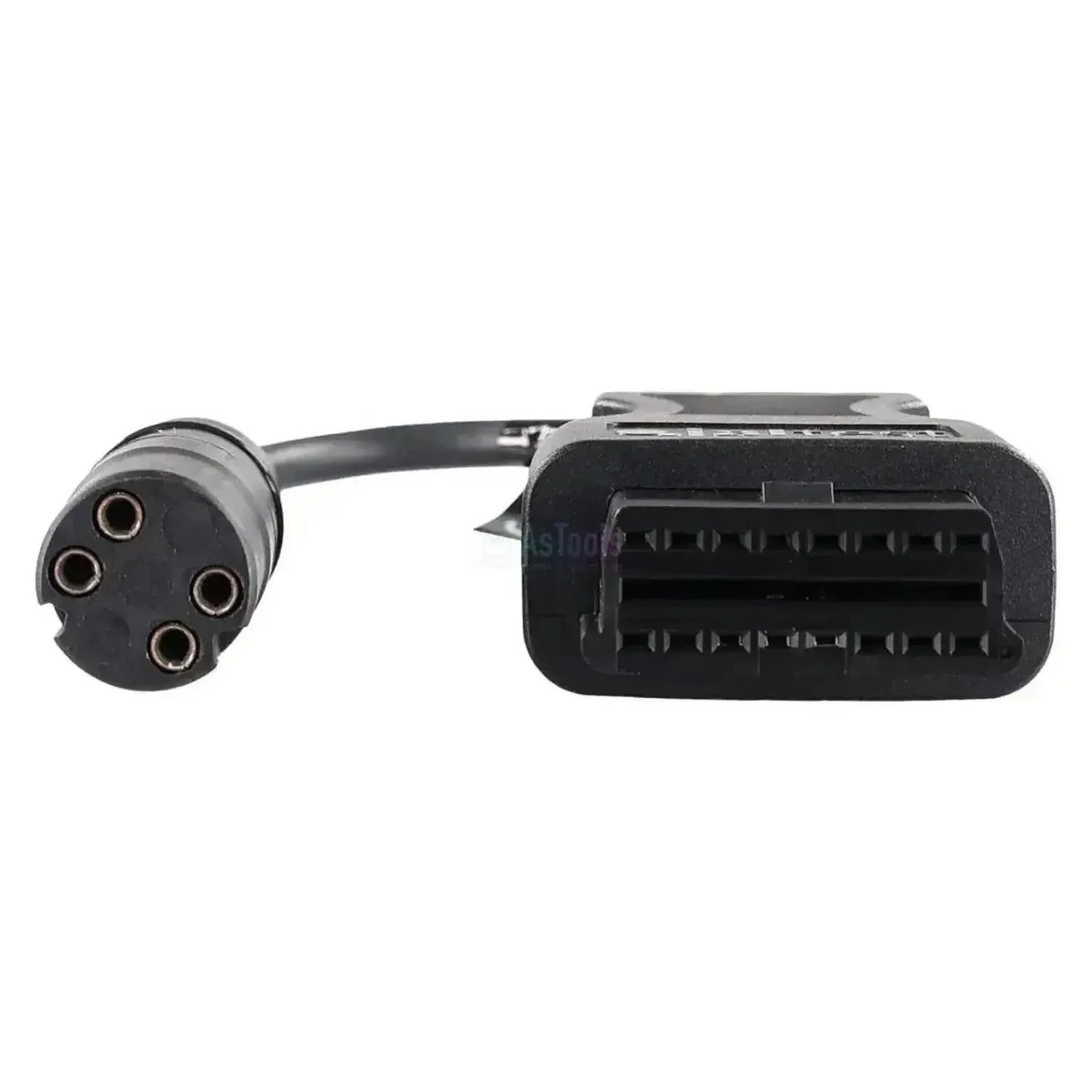

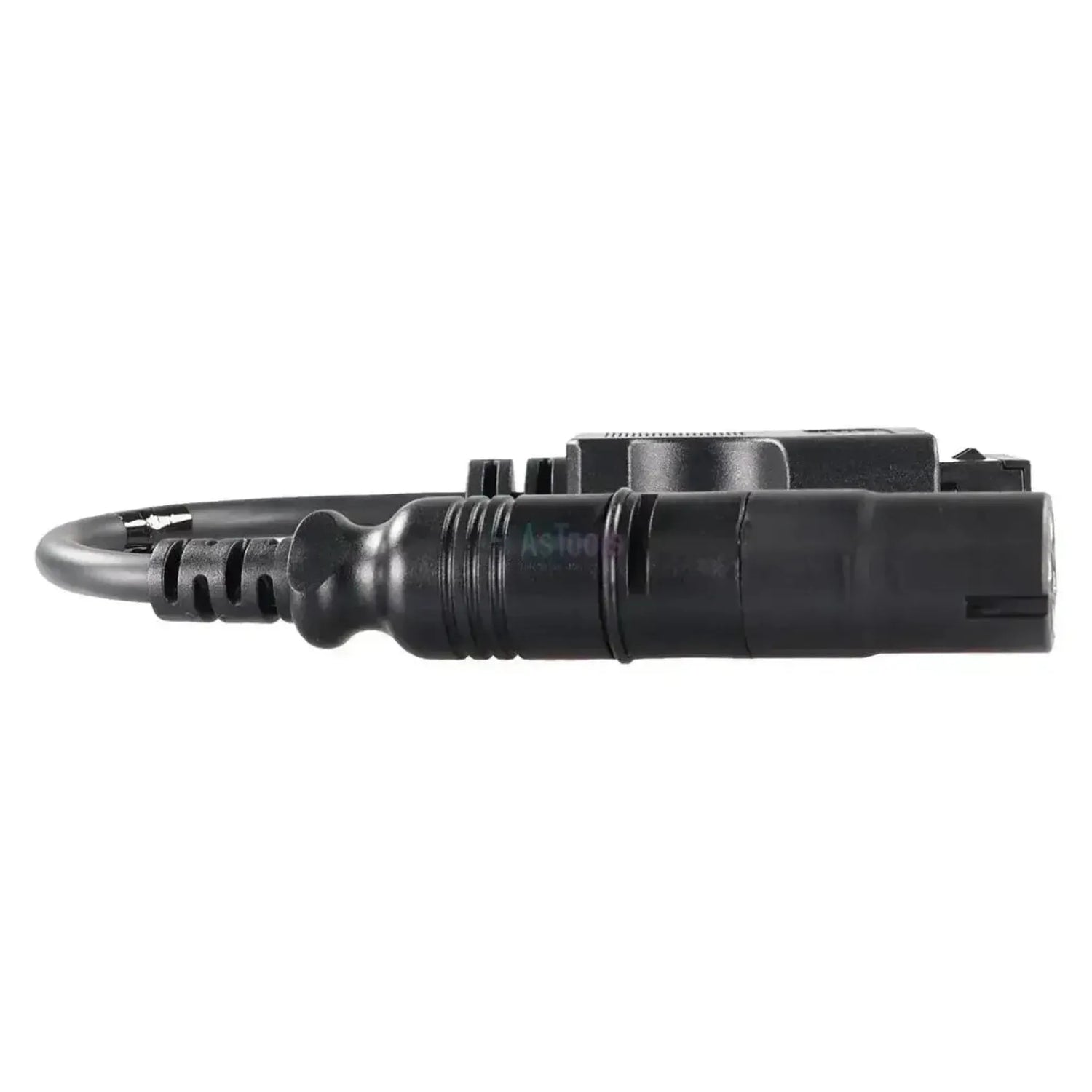

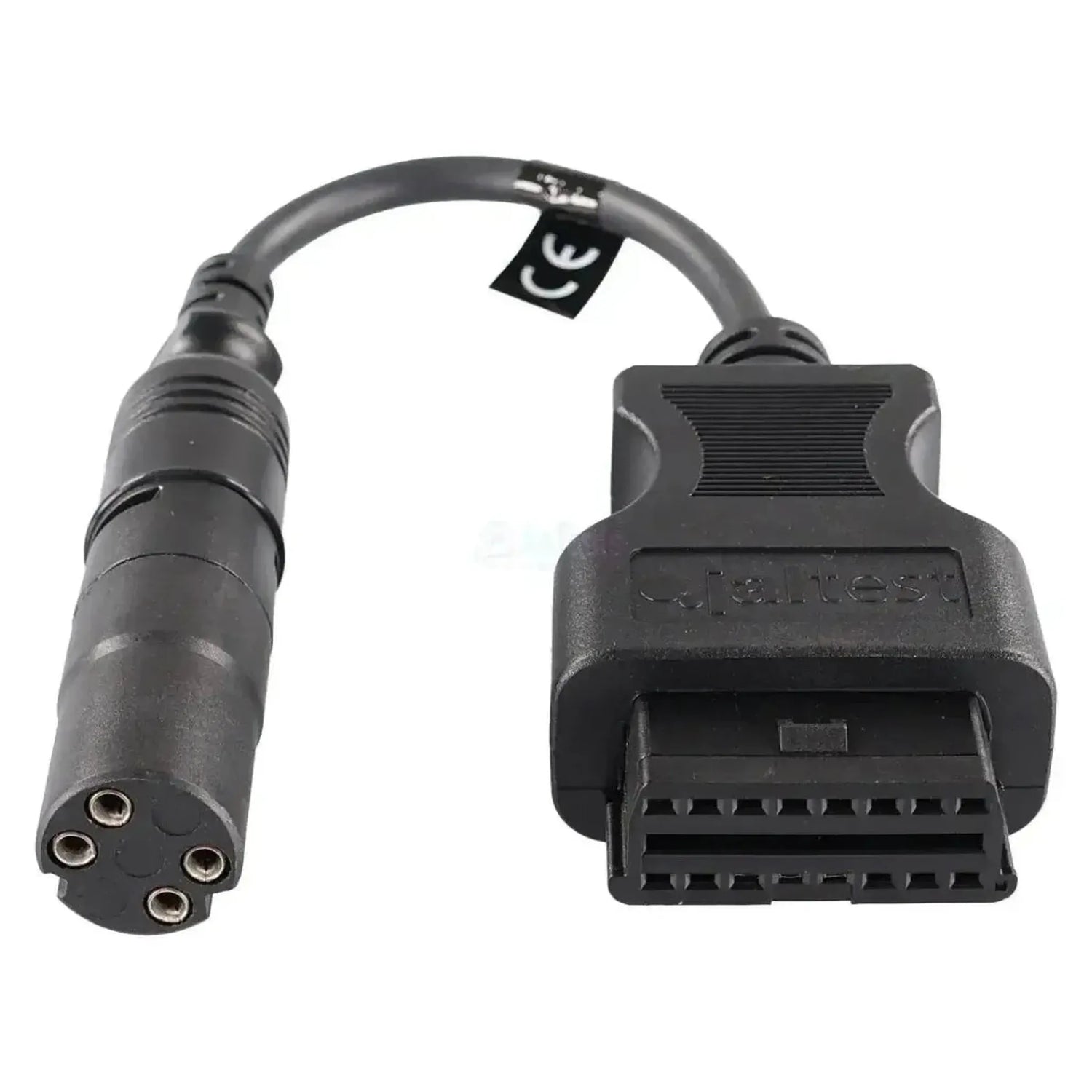

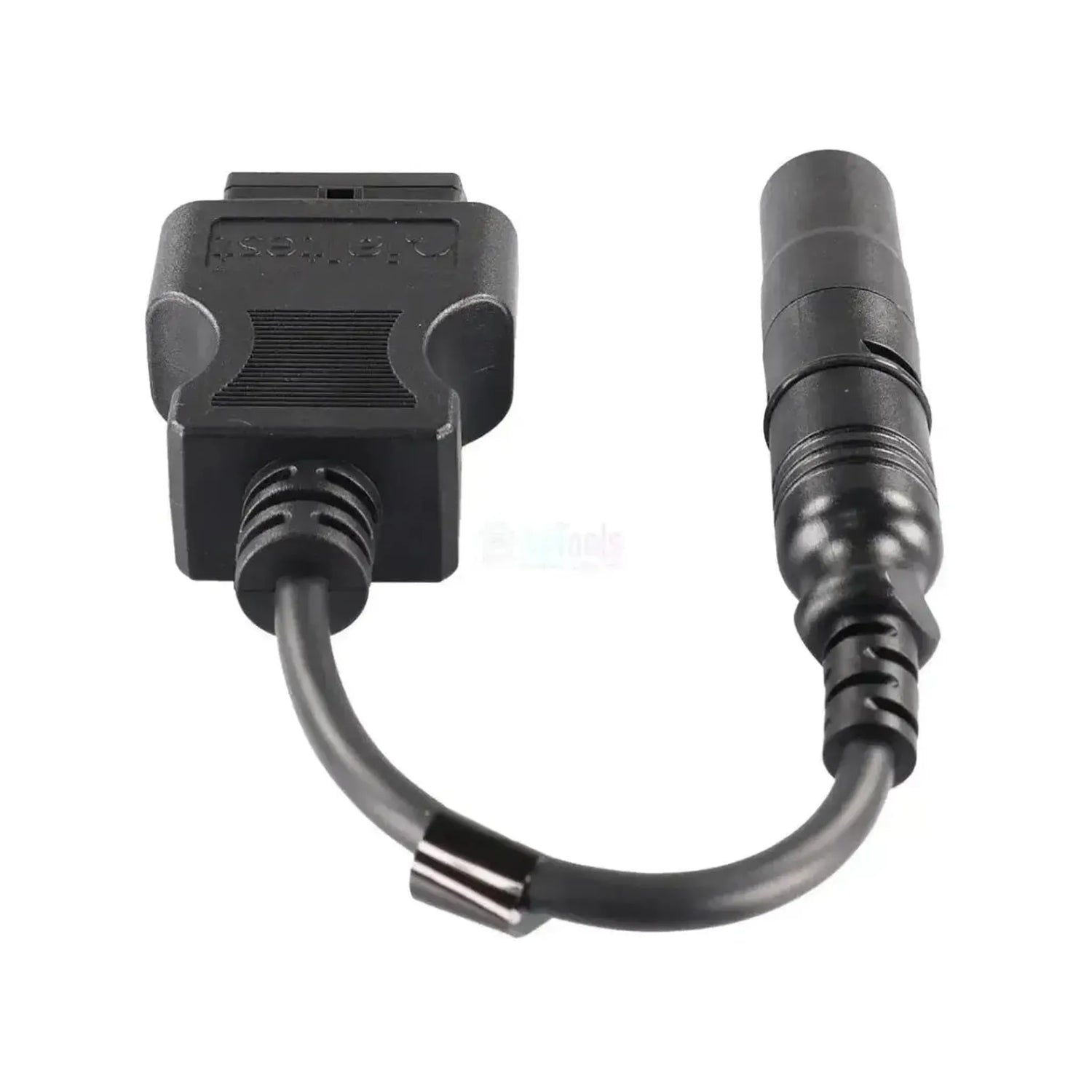

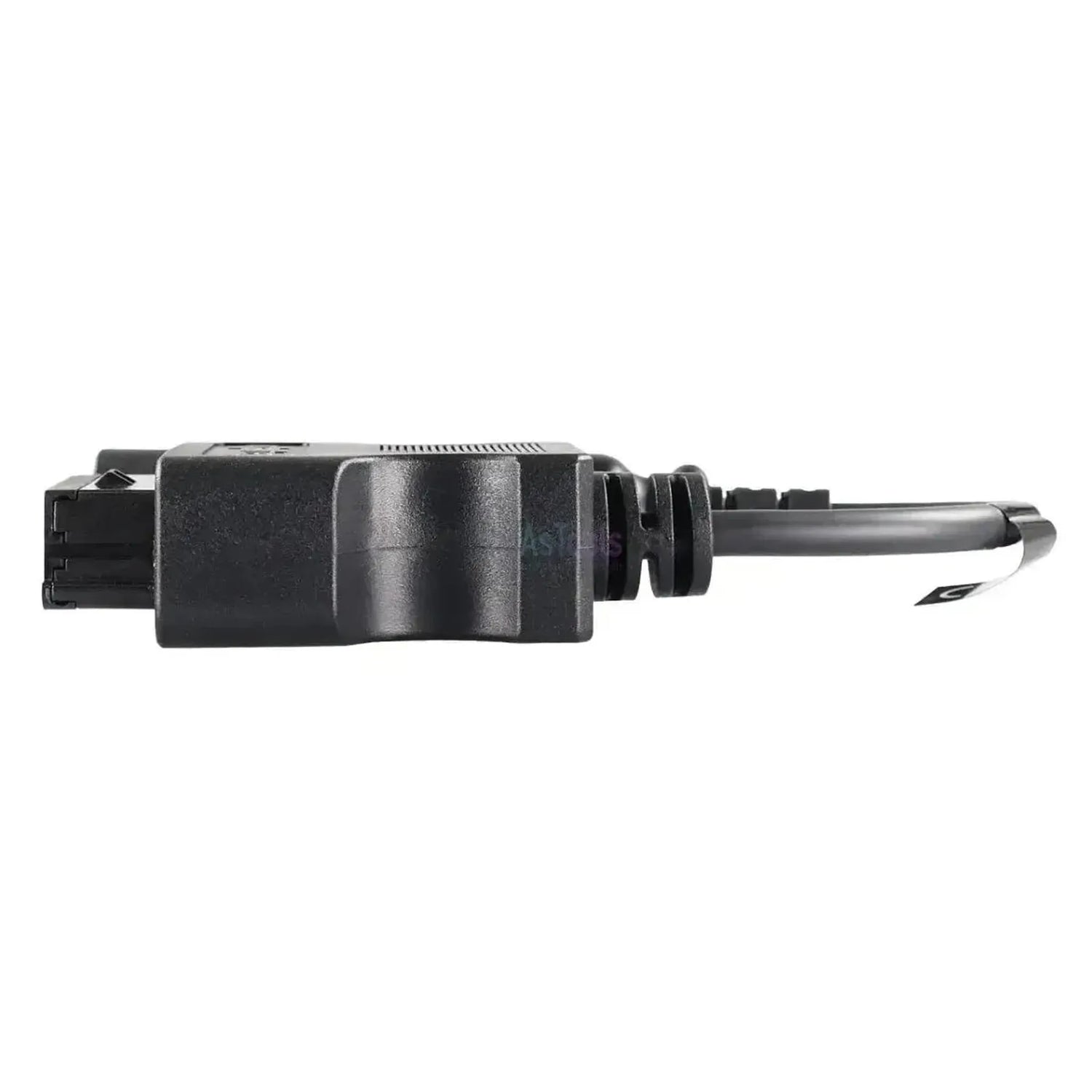

Jaltest JDC108A sujungia 4 kontaktų diagnostikos jungtį iš Haldex valdymo blokų EB+/TRS ir TPMS prie 16 kontaktų OBD2 įėjimo jūsų Jaltest diagnostikos kabelio. Priekabos pusėje yra apvalus juodas kištukas su keturiais lizdais kvadratine išdėstyme; tai, kad čia yra lizdai, o ne kontaktai, yra greičiausias skirtumas nuo taip pat 4 kontaktų JDC102A. OBD2 galvutė – tai įprastas 16 kontaktų lizdų konektor, kuris uždedamas ant jūsų Jaltest kabelio kištuko. Laidas yra 28–30 cm ilgio.

Su šiuo sujungimu Jaltest įranga nuskaito du sistemas iš vieno kištuko. EB+/TRS atveju galimybės prasideda ne nuo nuskaitymo: be klaidų kodų ir matavimo duomenų galite valdyti komponentus ir konfigūruoti parametrus. Padangų slėgio stebėsenos sistemai Haldex TPMS ribojamasi klaidų kodų nuskaitymu. Priekaboms nebuvo niekada nustatyto standartinio diagnostikos kištuko, todėl šis konektor išlieka naudojamas, kol sistema dirba kelyje. Kabelis veikia su Jaltest Link V8.1 ir V9 bei priklauso Jaltest CV moduliui.

PRANAŠUMAI

✔Dvi sistemos viename kištuke: Haldex EB+/TRS stabdžių valdymas ir Haldex padangų slėgio stebėsena TPMS.

✔EB+/TRS atveju galimybės išplečiamos į komponentų valdymą ir parametrų konfigūravimą be nuskaitymo apribojimo.

✔Keturi lizdai kvadratine išdėstyme matomus iš lauko, todėl galite patvirtinti jungtį prieš užsakydami.

✔Naudojamas su Jaltest Link V8.1 ir V9 bei įtrauktas į Priekabų kabelių rinkinį (70002024).

SVARBŪS ASPEKTAI

✕Padangų slėgio stebėsenos sistemoje TPMS galimybės apsiriboja klaidų kodų nuskaitymu; komponentų valdymas ir parametrų nustatymas čia nepriklausomi.

✕Tik 4 kontaktų jungtimi su lizdais. Tą pačią apvalią formą su kontaktais naudoja Modular sistema, todėl tai susijusi su JDC102A.

✕Modal versija naudoja du plokščius 3 kontaktų konektorius ir priklauso JDC101A.

✕Kitos Haldex sistemos — ABS MODAL, MODULAR/PLC, PLC Select, ITCM, U-ABS ir EPV ir EB+ generacijos — yra atskirose palaikymo sistemos dalyse, kiekviena su savo jungtimi.

Taikymo sritys ir funkcijos

Per šį sujungimą naudojate Jaltest programinę įrangą prieigai prie dviejų Haldex priekaboje esančių blokų: stabdžių valdymo ir padangų slėgio stebėsenos. Tai, ką galite padaryti kiekvienam blokui, labai skiriasi, nes EB+/TRS atveju galimybės prasideda nuo paprastų nuskaitymų. Žemiau nurodytos sistemos gautos iš Jaltest Haldex palaikymo, su kiekvieno sistemos prieinamomis funkcijomis.

Valdymo blokai, kuriuos galite pasiekti

EB+/TRS, stabdžių valdymas priekabose: Elektroninis stabdžių valdymas, kuriam iš esmės yra skirtas šis kabelis, su klaidų kodais, matavimo duomenimis, komponentų valdymu ir parametrais.
Haldex TPMS, padangų slėgio stebėsena: Padangų slėgio stebėsenos sistema toje pačioje jungtyje, su tik klaidų kodais.

Ką galite daryti

Klaidų kodų skaitymas ir trynimas: Reguliatoriaus klaidų atmintį perskaityti ir po remonto išvalyti.
Peržiūrėti matavimo reikšmes: Matyti aktualiąsias prijungtų jutiklių reikšmes ir gauti perspėjimą, kai reikšmė peržengia ribas.
Komponentų valdymas: EB+/TRS reguliatoriaus komponentus tiesiogiai aktyvinimas jų veikimui patikrinti.
Parametrų nustatymas: EB+/TRS reguliatoriaus konfigūracijos nuskaitymas ir koregavimas.
Padangų slėgio stebėsenos nuskaitymas: Haldex TPMS sistemos klaidų kodų paieška.

Suderinami transporto priemonės tipai ir panaudojimas

Svarbu kištukas, ne modelis. Šis kabelis tinka bet kuriai priekabai arba važiuoklei, kurioje Haldex EB+/TRS blokas arba padangų slėgio stebėsena išeina iš apvalos 4 kontaktų jungties su lizdais. Priekaboms nebuvo niekada standartizuota diagnostikos kištukas, todėl ši schema išlieka naudojama ir naujesniose priekabose. Tą pačią apvalią formą su kontaktais naudoja JDC102A.

Haldex (ribojimas):

EB+/TRS: Elektroninis stabdžių valdymas, turintis plačiausią iš šių dviejų funkcijų diapazoną.
TPMS: Padangų slėgio stebėsena tame pačiame kištuke, ribojama tik klaidų kodais.
Šasies gamintojas: Neesminė; kabelis seka Haldex šasies įrenginį.

💡

Verta žinoti: JDC102A turi tokio pat dydžio apvalią 4 kontaktų jungtį, tačiau joje yra kontaktai vietoj lizdų. Todėl prieš užsakydami patikrinkite jungę šasijoje: Keturi lizdai kvadratine išdėstyme priklauso šiam kabeliui.

Pakuotės turinys

1x Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4 kontaktų OBD - 16 kontaktų OBD2 adapterio kabelis | Priekaba

Techninės specifikacijos

Specifikacija	Aprašymas
Prekės ženklas	Jaltest (Cojali)
Nuorodos numeris	JDC108A
Tipas	Perėjimo kabelis
Panaudojimas	Haldex EB+/TRS stabdžių valdymas ir Haldex padangų slėgio stebėsena (TPMS)
Ilgis	28–30 cm
Sąsaja	Jaltest Link V8.1 ir V9
Transporto priemonės šoninė jungtis	4 kontaktų OBD (apvalus juodas kištukas su keturiais lizdais kvadratine išdėstyme)
Sąsajos pusės jungtis	16-kontaktų OBD2
Valdymo blokai	Haldex EB+/TRS (stabdžių valdymas) ir Haldex TPMS (padangų slėgio stebėsena)
Segmentas	Priekaba
Jaltest modulis	Jaltest CV (šilumos transporto priemonės)
Kabelio komplekto dalis	Priekabos kabelio rinkinys (70002024)
