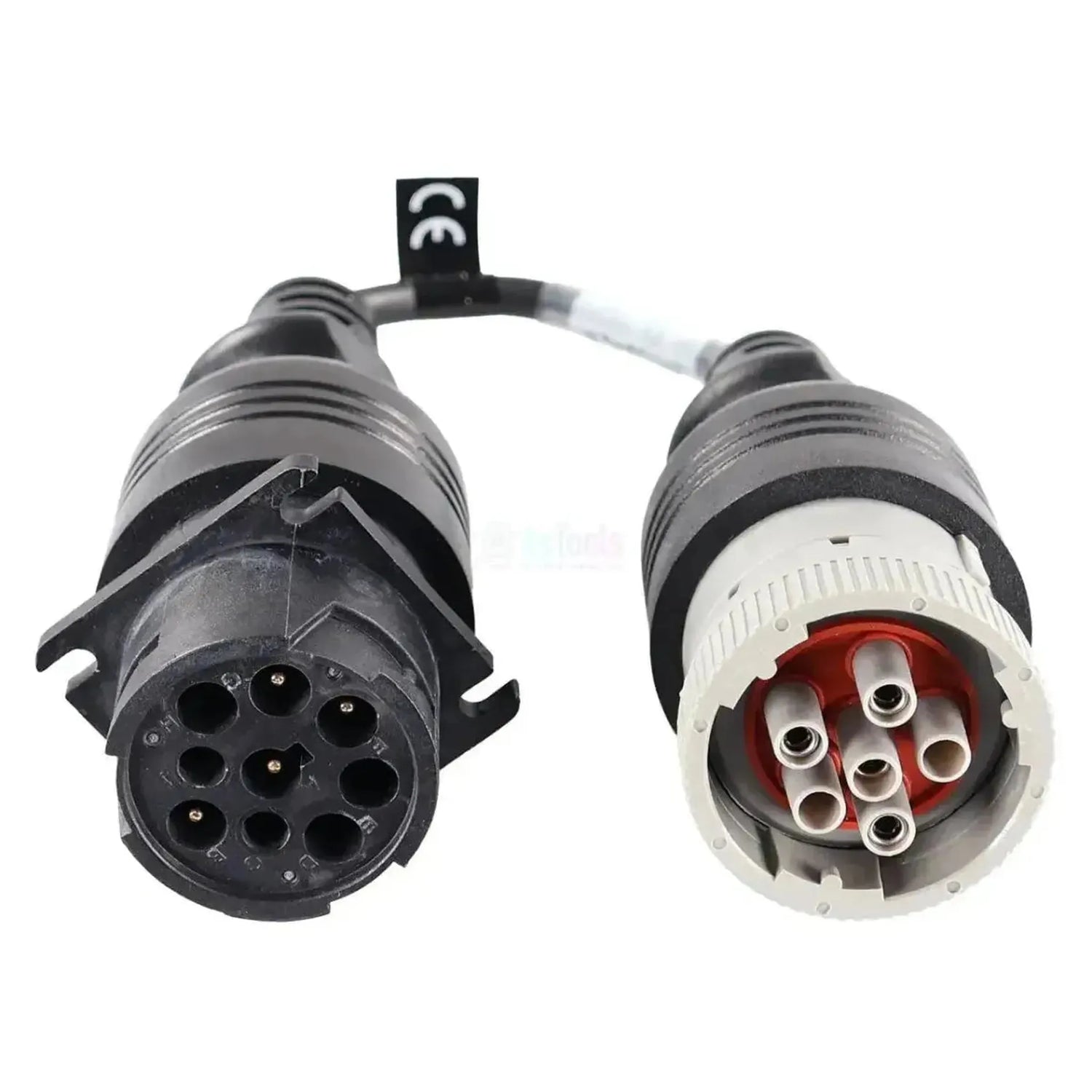

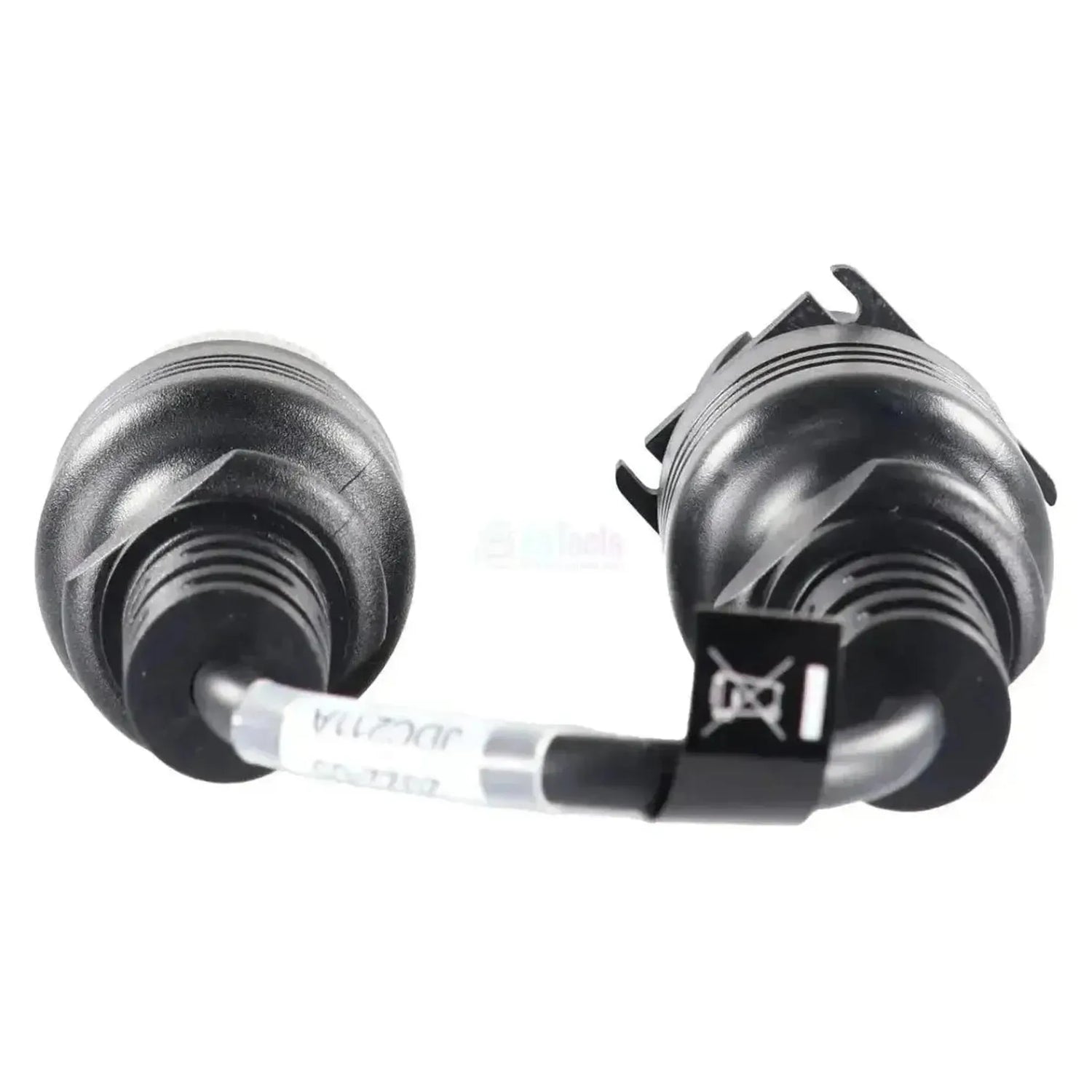

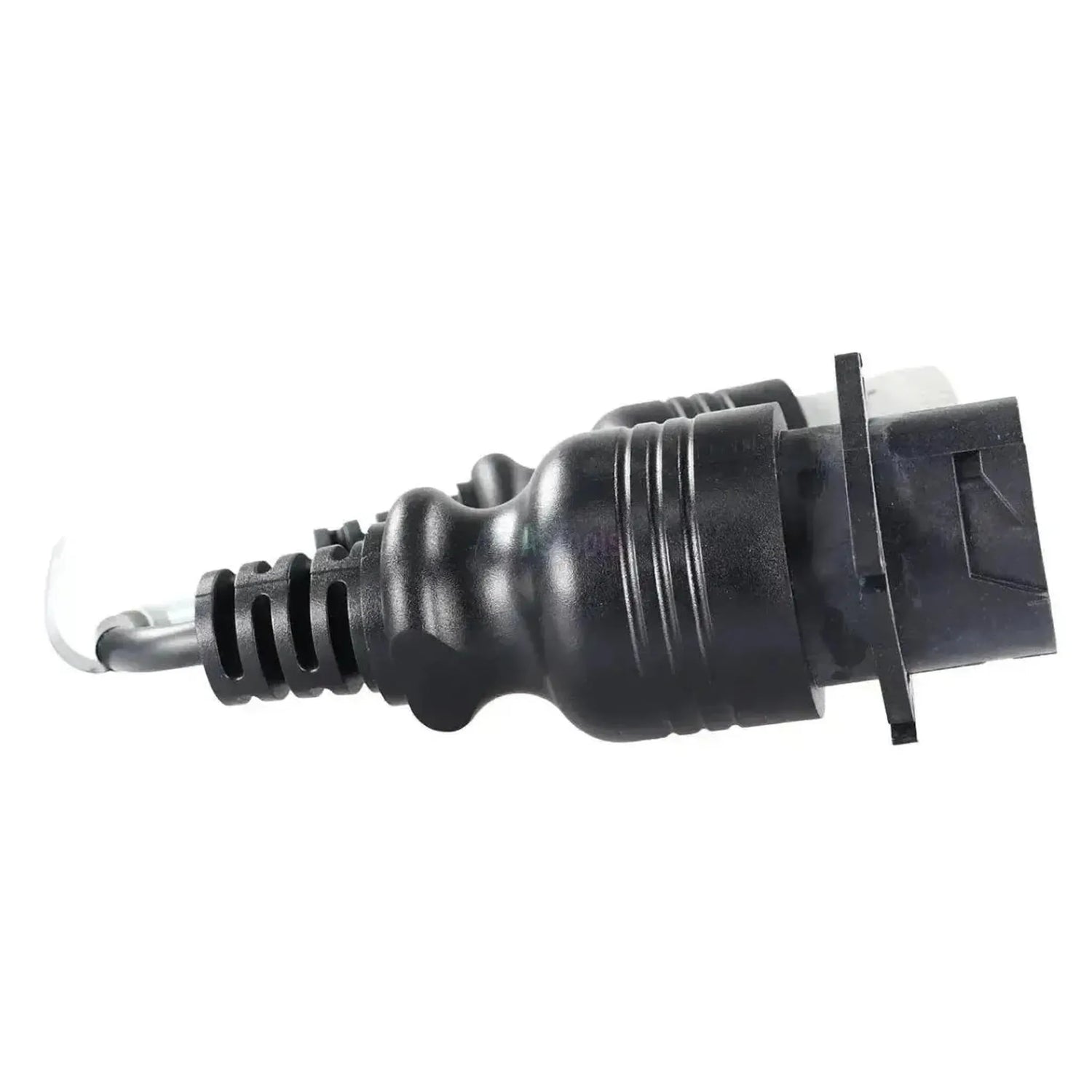

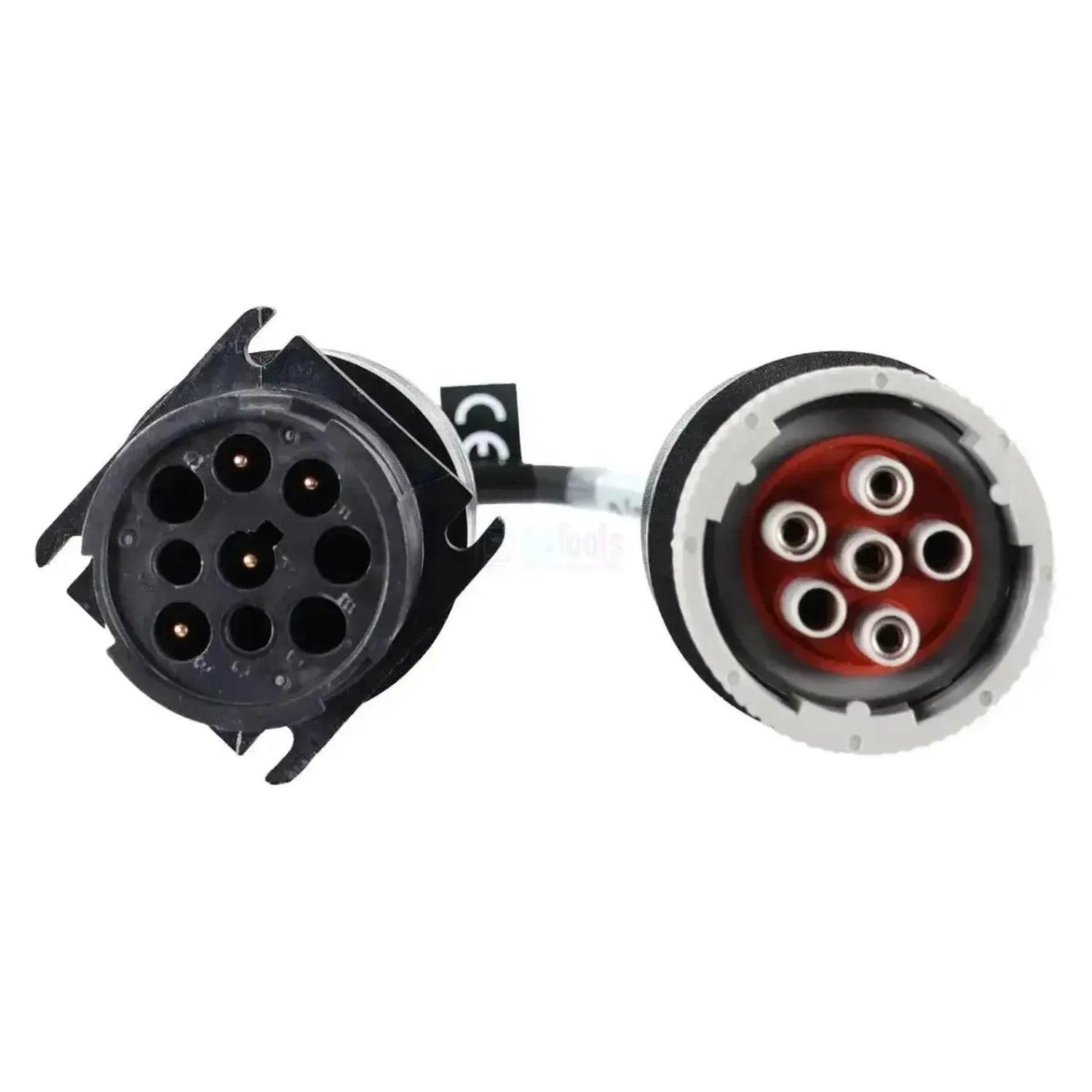

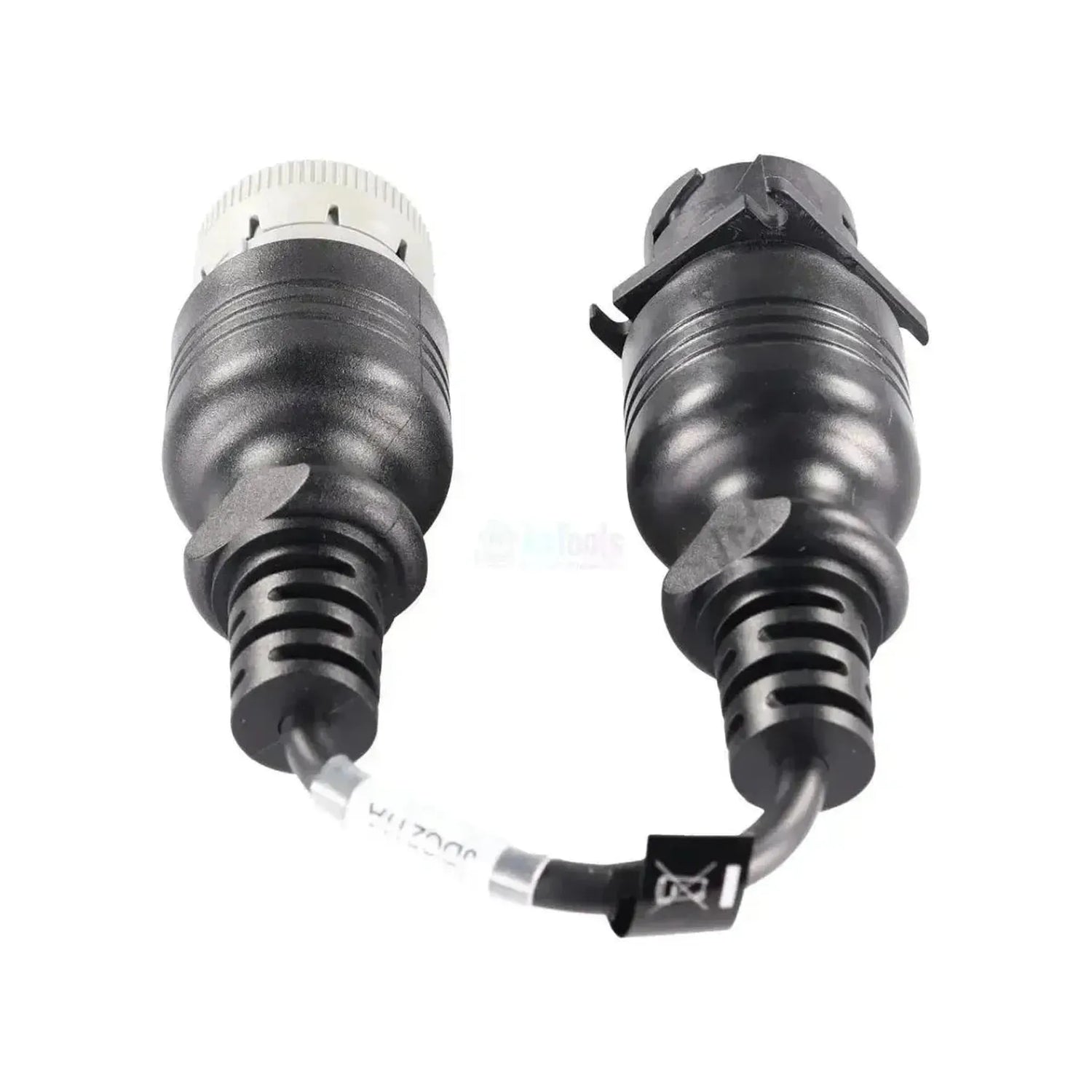

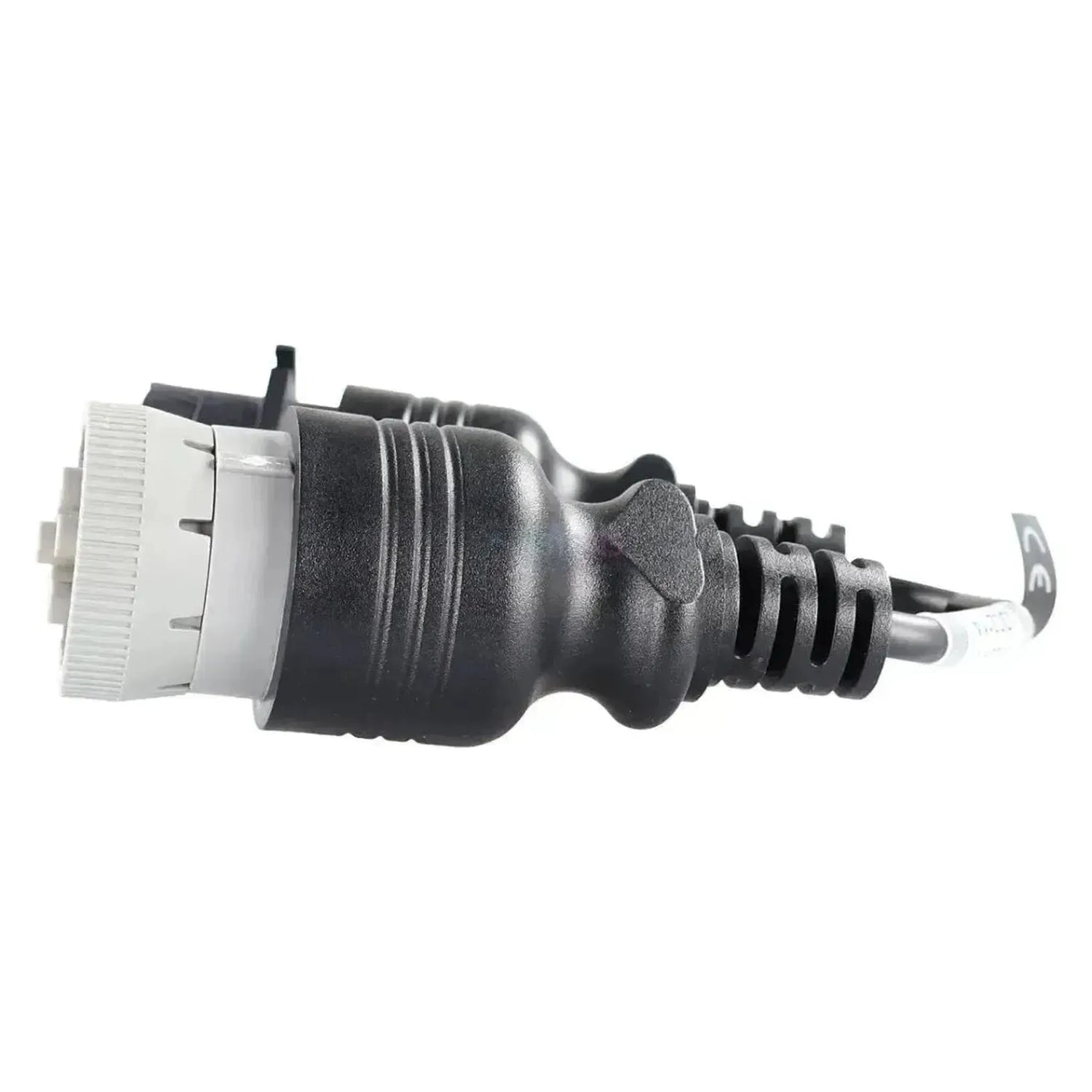

Jungtis Jaltest JDC211A sujungia senesnius 6 kontaktų Deutsch diagnostinius lizdus krovininio bei šalies transporto priemonių su 9 kontaktų J1939 lizdu. Transporto priemonės pusėje yra apvalus kištukas su šviesiai pilka jungiamąja žiede ir raudona vidine žiede, kurioje yra šeši pilki antgaliai su keturiais užimtais kontaktais. Kita pusė turi ne 16 kontaktų OBD2, o juodą 9 kontaktų Deutsch dėžę su montavimo flanšu, kurio kontaktai pažymėti raidėmis. Kabelis yra 28–30 cm ilgio ir veikia su Jaltest Link V8.1 ir V9.
6 kontaktų kištukas priklauso SAE J1708/J1587 duomenų magistralei, serijiniam diagnostikos standartui, kurį naudojo sunkieji transporto priemonės prieš greitesnį J1939 ant CAN tapus norma. Šis kabelis yra adapterio kabelis, o ne sistemos kabelis: jis užtikrina teisingą kontaktų pasiskirstymą tarp 6 kontaktų lizdo ir jūsų 9 kontaktų J1939 diagnostikos kabelio, todėl vienu kabelio komplektu galite diagnozuoti ir senesnes transporto priemones. Kurie valdymo blokai jums pasirodyti, priklauso nuo Jaltest aprėpties prijungtos transporto priemonės ar mašinos. Kabelis priklauso Jaltest CV (krovininio transporto).
PRANAŠUMAI
SVARBŪS ASPEKTAI
Taikymo sritys ir funkcijos
Šis kabelis sukuria ryšį; ką vėliau galėsite perskaityti, priklauso nuo transporto priemonės ar mašinos, prie kurios jungiatės. J1708/J1587 linijoje paprastai sėdi sunkiausi valdymo blokai, tokie kaip variklio valdymas ir transmisijos valdymas. Ką ir kur kiekvienas gamintojas įdėjo toje linijoje, skiriasi kiekvienai transporto priemonei.
Valdymo blokai, kuriuos galite pasiekti
- Diagnostikos linijos valdymo blokai: Per 6 kontaktų Deutsch lizdą Jaltest komunikuoja su valdymo blokaislabai, kuriuos gamintojas prijungė toje linijoje, tokie kaip variklio ir transmisijos valdymas.
- Skiriasi kiekvienai transporto priemonei: Gamintojas nustato, kurios sistemos yra prieinamos šiame lizde; konkrečios Jaltest aprėpties modelis tai parodo.
Ką galite daryti
- Pagal transporto priemonės aprėptį: Klaidų kodai, matavimo vertės ir kitos funkcijos gaunamos iš prijungtos transporto priemonės arba mašinos Jaltest aprėpties.
- Kabelis nieko neprideda ir nieko neatima: Jis tik užtikrina teisingą kontaktų pasiskirstymą tarp 6 kontaktų Deutsch lizdo ir 9 kontaktų J1939 kabelio.
Suderinami transporto priemonės tipai ir panaudojimas
Svarbi jungtis, o ne gamintojas. Šis kabelis priklauso 6 kontaktų Deutsch diagnostiniam lizdui pagal SAE J1708/J1587. Kadangi tas lizdas yra nustatytas standarte, o ne gamintojo nustatymas, jis randamas skirtinguose markėse. Sunkiems transporto priemonėms niekada nebuvo nustatytas merkeigis diagnostikos kištukas, todėl jis randamas visuose įrenginiuose iš J1708 laikotarpio.
Naudojimas:
- Krovininio ir šalies transporto priemonės: Su 6 kontaktų Deutsch diagnostiniu lizdu pagal SAE J1708/J1587.
- Transporto priemonės markė nesvarbi: Kabelis atitinka standartinę jungtį.
- Naudojamas su 9 kontaktų J1939 Jaltest diagnostikos kabelu: Kabelis baigiasi tuo lizdu, o ne 16 kontaktų OBD2.
Pakuotės turinys
- 1x Jaltest (JDC211A) | Deutsch 6 kontaktų – 9 kontaktų J1939 adapterio kabelis | Krovininio ir šalies transporto priemonė
Techninės specifikacijos
| Specifikacija | Aprašymas |
|---|---|
| Prekės ženklas | Jaltest (Cojali) |
| Nuorodos numeris | JDC211A |
| Tipas | Adapterio kabelis (kontaktų perėjimas) |
| Panaudojimas | 6 kontaktų Deutsch diagnostinis lizdas pagal SAE J1708/J1587 |
| Ilgis | 28 - 30 cm |
| Sąsaja | Jaltest Link V8.1 ir V9, per 9 kontaktų J1939 diagnostikos kabelį |
| Transporto priemonės šoninė jungtis | 6 kontaktų Deutsch (šviesiai pilka jungiamoji žiedė su raudona vidine žiede, keturi iš šešių kontaktų užimti) |
| Sąsajos pusės jungtis | 9 kontaktų J1939 (juoda Deutsch tipo 1 dėžė su montavimo flanšu) |
| Valdymo blokai | Valdymo blokai, kuriuos gamintojas prijungė prie 6 kontaktų diagnostikos linijos, tokie kaip variklio ir transmisijos valdymas; skiriasi kiekvienai transporto priemonei |
| Segmentas | Pramonės ir darbo transportas |
| Jaltest modulis | Jaltest CV (šilumos transporto priemonės) |
