Jaltest  |  SKU: JDC519A

Jaltest (JDC519A) | Claas/Renault 4+4-kontaktų OBD – 16-kontaktų OBD2 pereinamasis kabelis | Žemės ūkio transporto priemonė

€168,95 su PVM
€139,63 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

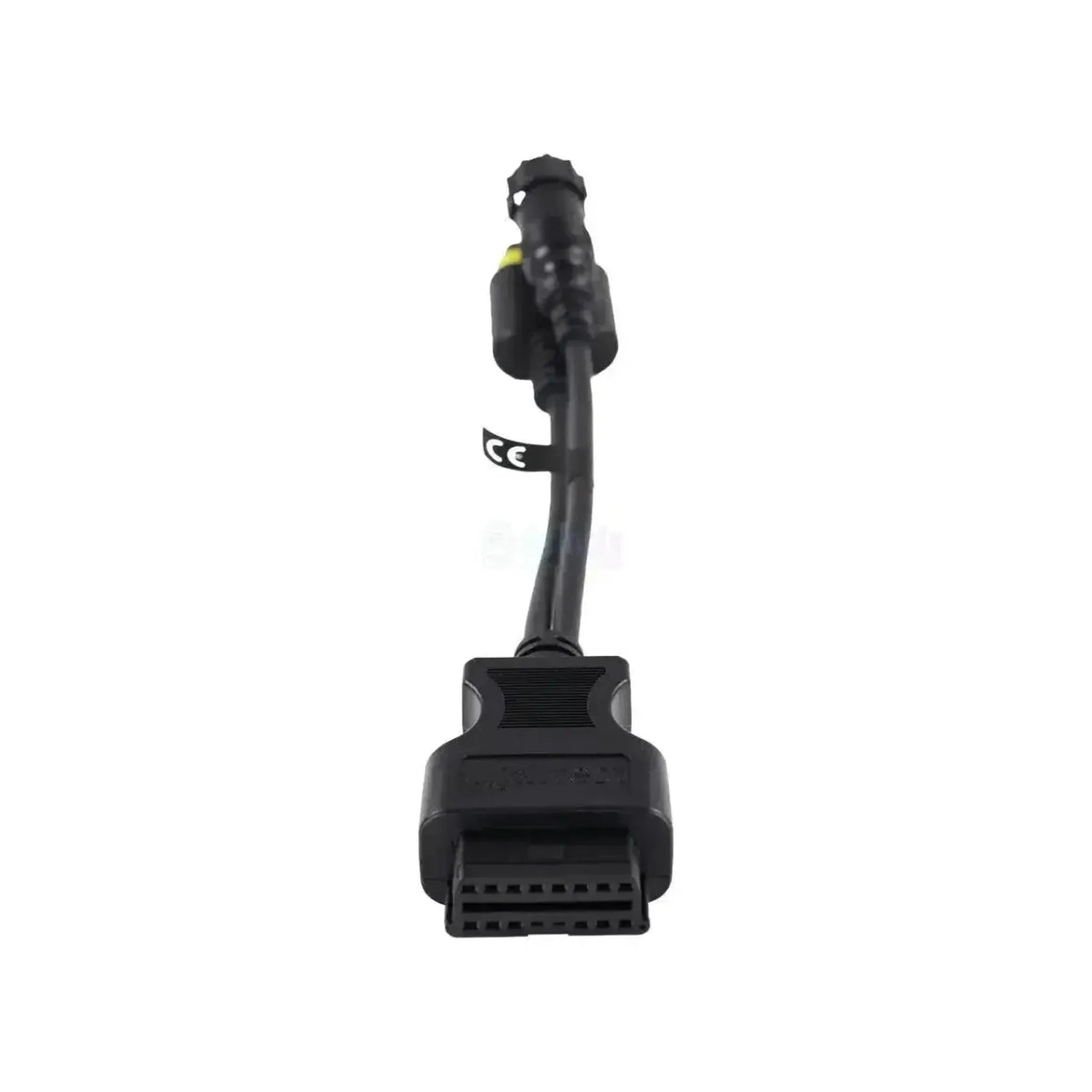

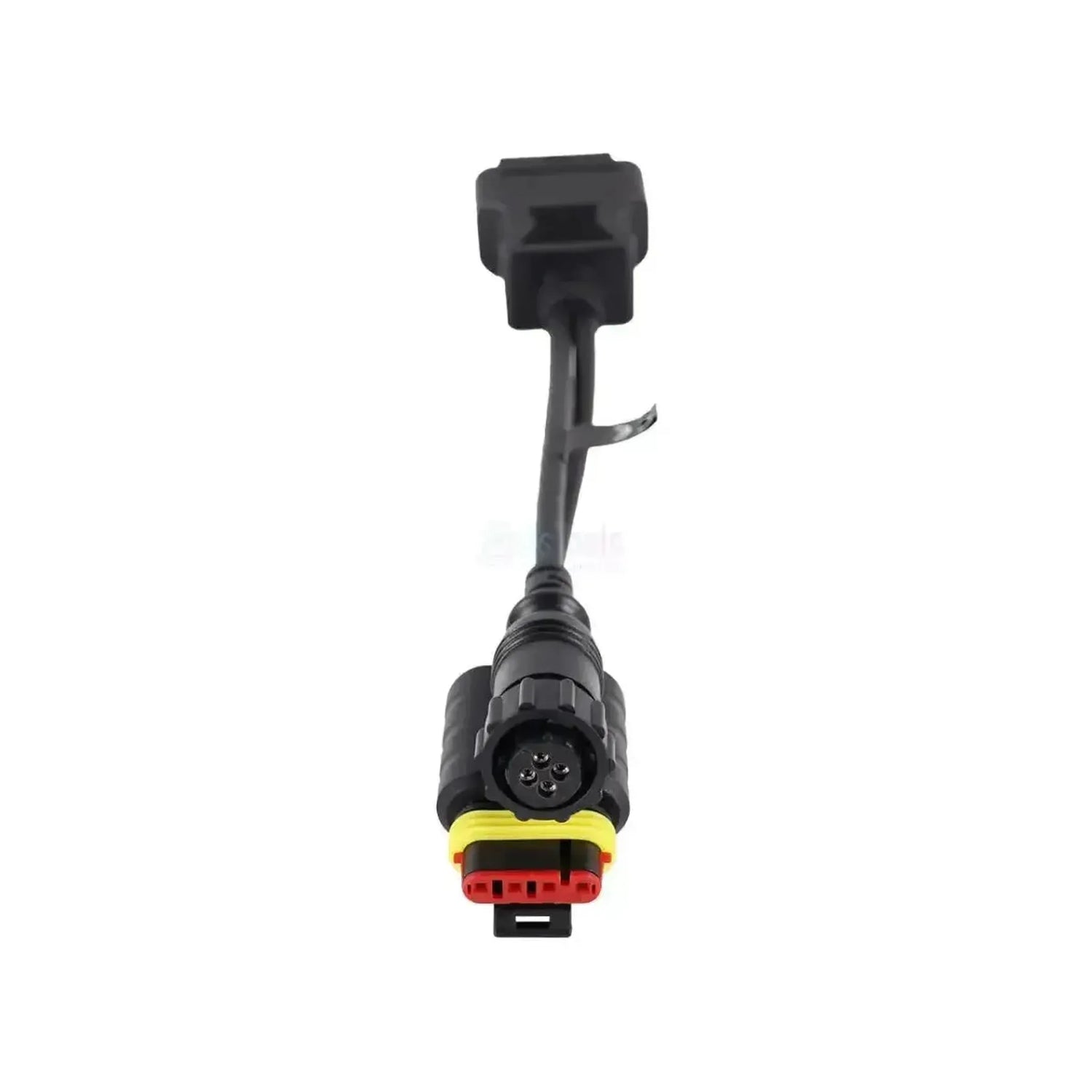

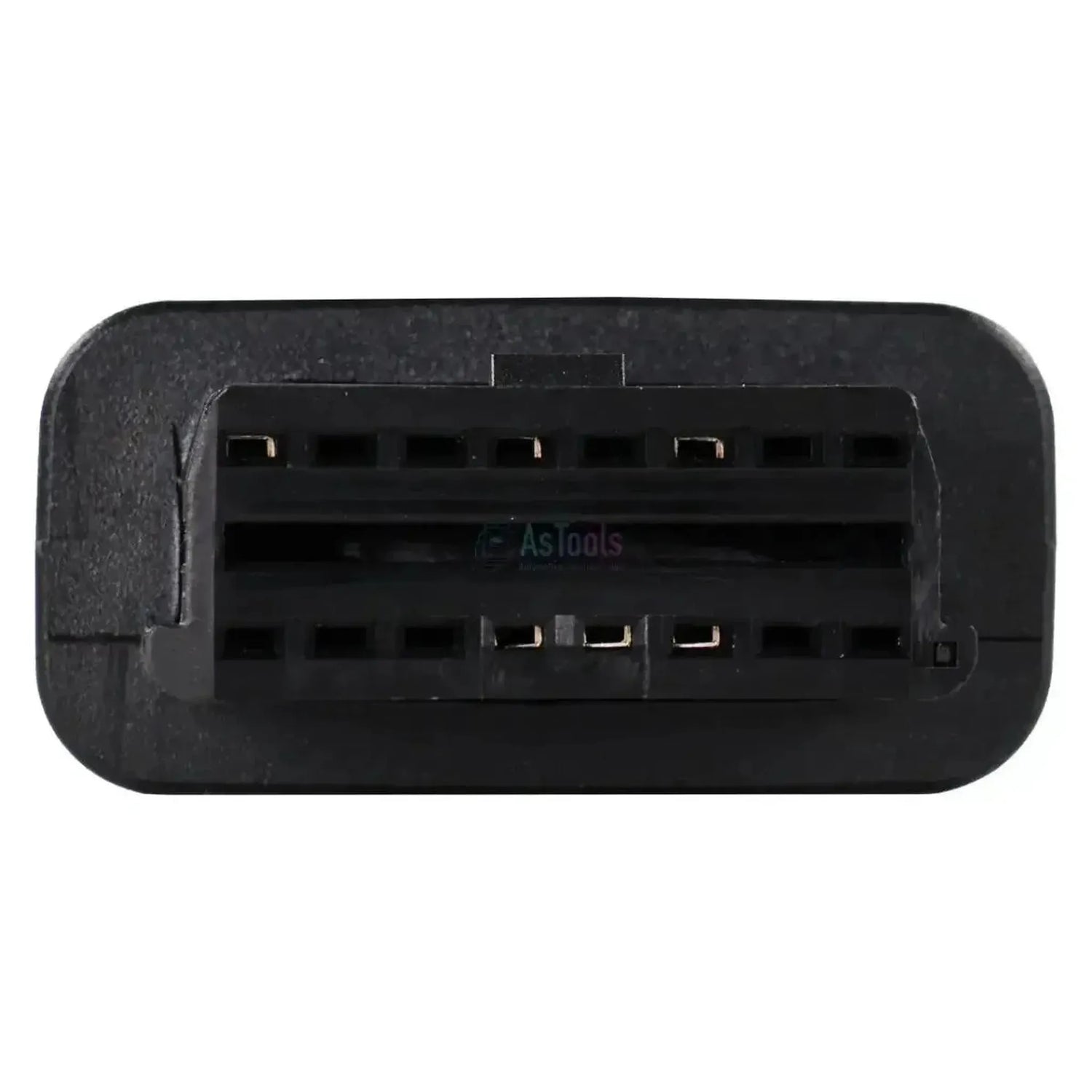

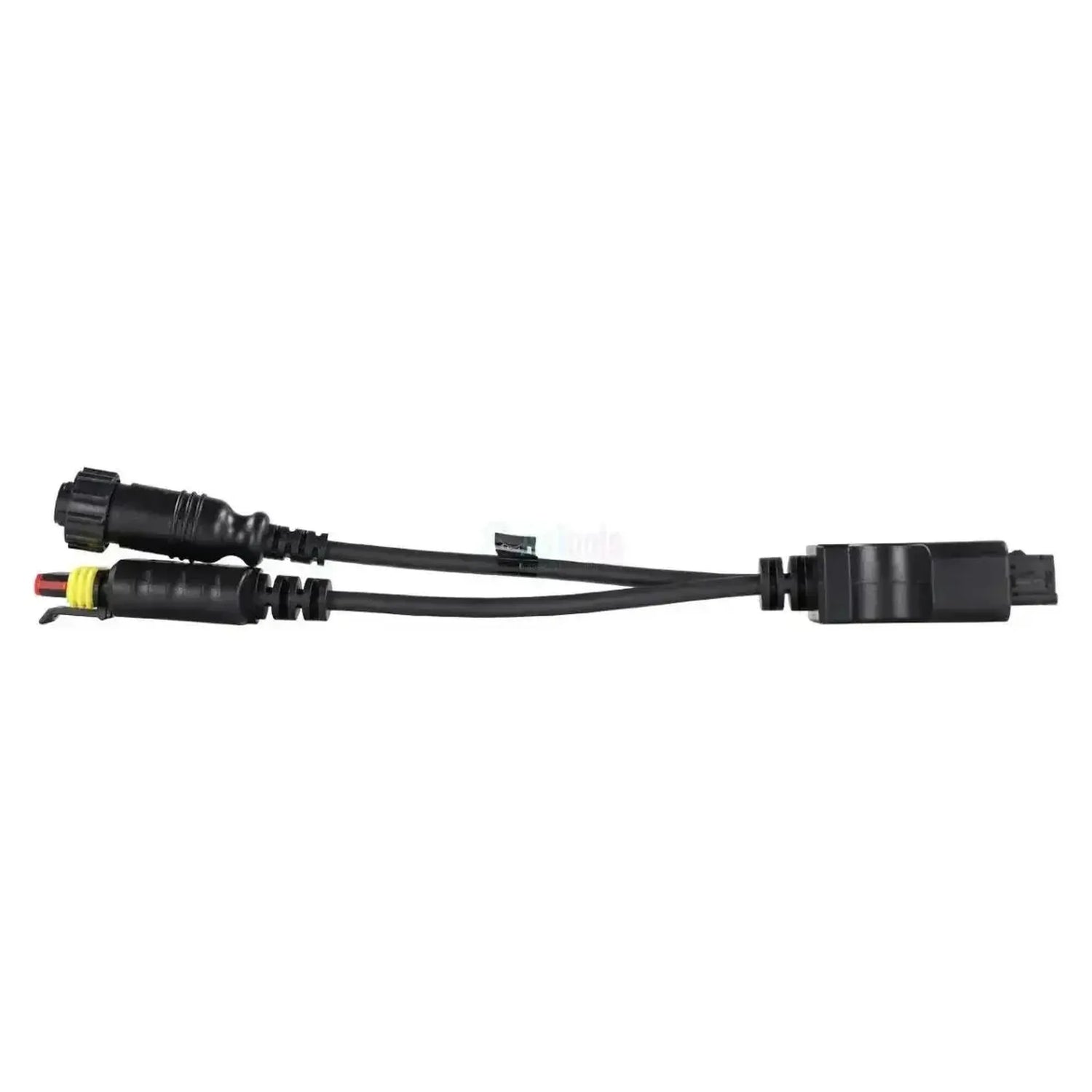

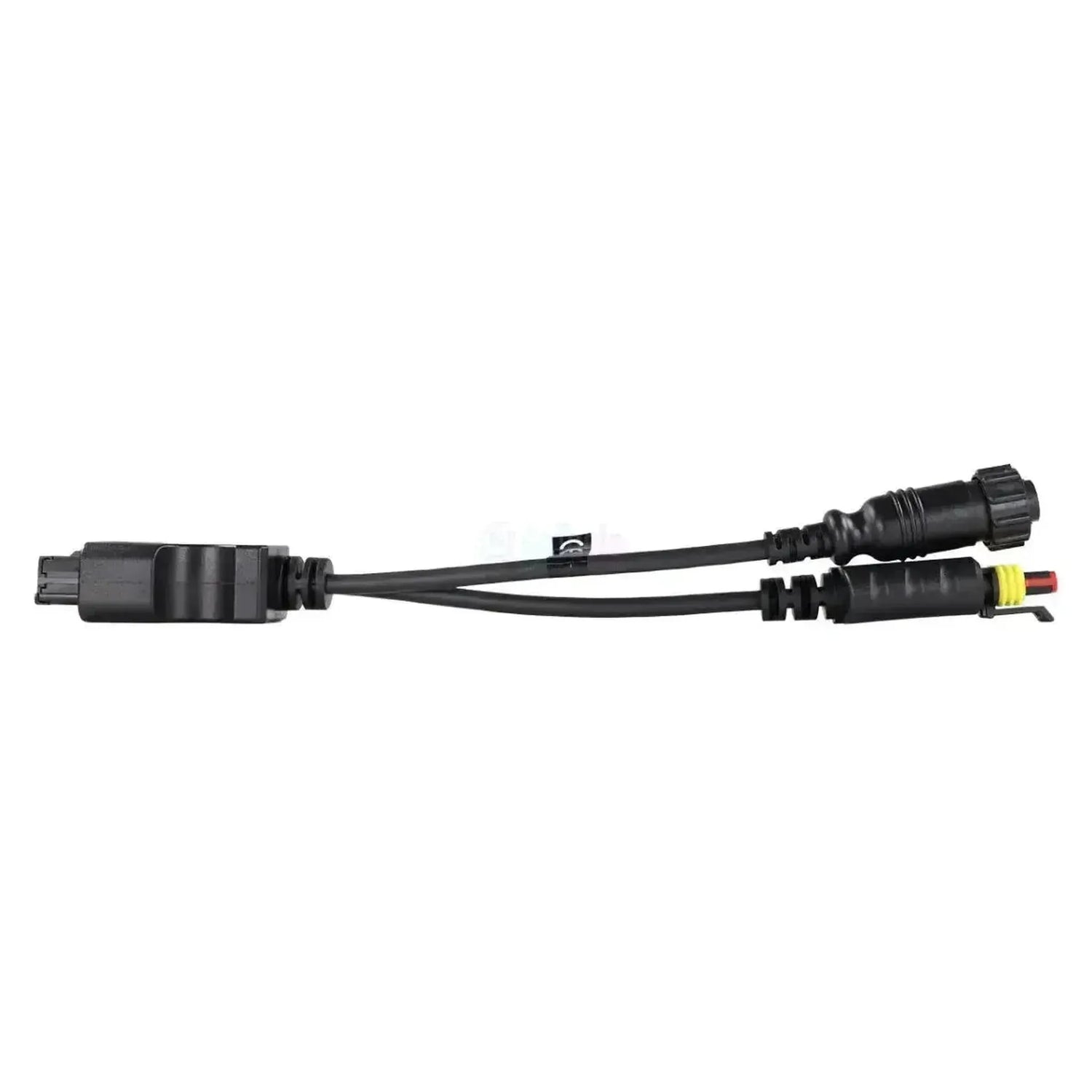

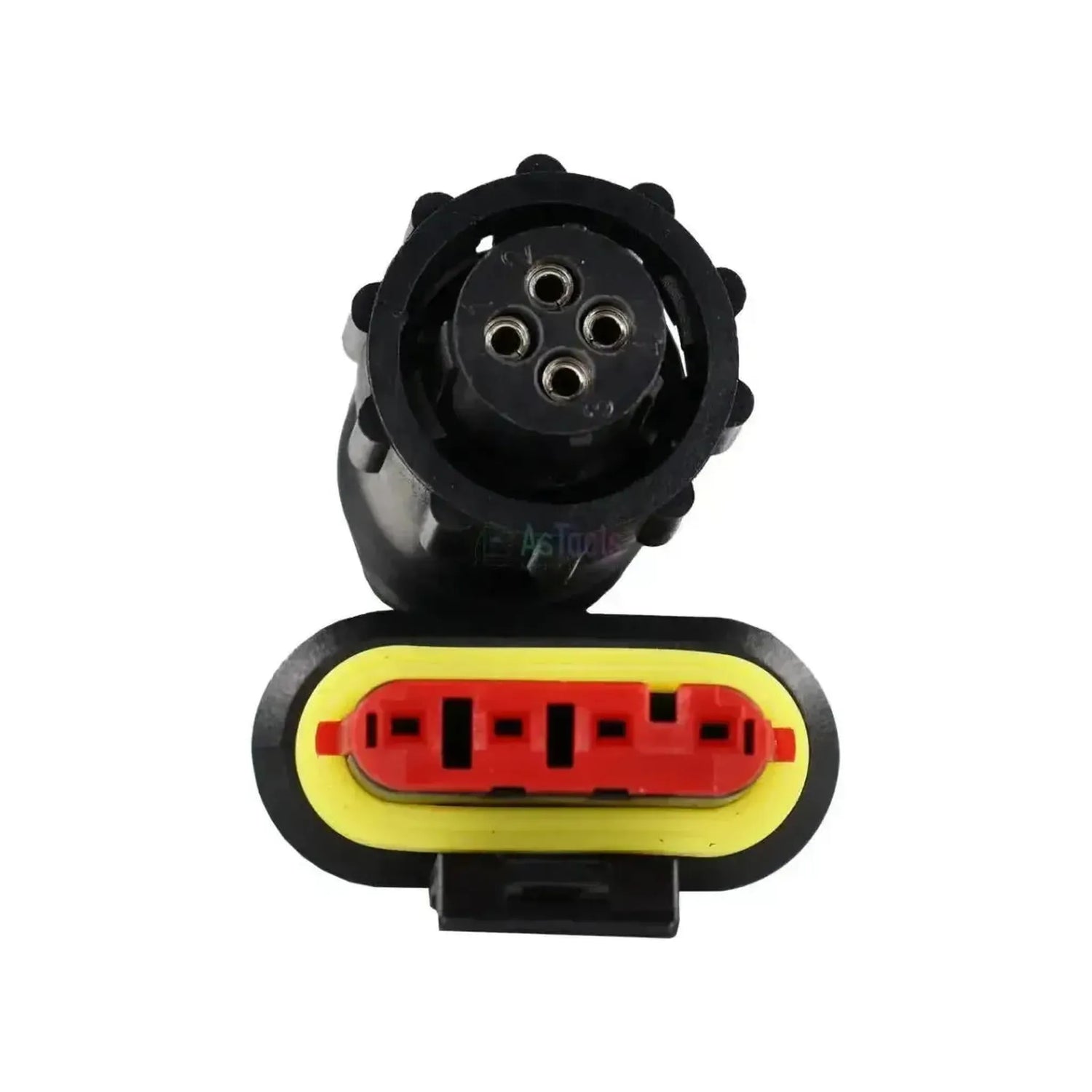

Jaltest JDC519A sujungia Claas ir Renault traktorių diagnostikos jungtį su jūsų Jaltest įranga, o mašinos pusėje išsišakoja į dvi šakas, kiekviena po keturis kontaktus. Pirmoji šaka – plokščias 4 kontaktų kištukas su raudonu kontaktų laikikliu, geltonu sandarinimo žiedu ir juodu fiksavimo spaustuku. Antroji – apvalus 4 kontaktų kištukas, visas juodas, su briaunotu sujungimo žiedu ir keturiais kontaktais rombo formos išdėstymu. Sąsajos pusė – 16 kontaktų OBD2; kabelio ilgis – 28 iki 30 cm.

Su šiuo sujungimu Jaltest programinė įranga pasiekia DE-10 variklio valdymo bloką su radialinio įsiurbimo purkštukų siurbliu, pavarų dėžių valdymo blokus QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 ir TRAX, ELECTROPILOT vožtuvų valdymą, TCE kėlimo įrenginius ir DBD2 prietaisų skydelį. Kabelis veikia su Jaltest Link V8.1 ir V9 ir priklauso Jaltest AGV aprėpčiai.

PRIVALUMAI

✔Plokščias kištukas su raudonu kontaktų laikikliu ir apvalus juodas kištukas yra ant to paties kabelio ir sujungiami į 16 kontaktų OBD2.
✔Pasiekia DE-10 (Level 12 - Tier 2/Stage II) variklio valdymo bloką su radialinio įsiurbimo purkštukų siurbliu iš ARES ir CELTIS serijų.
✔Kelios pavarų dėžių versijos aprėptyje: QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41 (Autotronic 5 ir Drivetronic 3B), EHM 24 ir TRAX (CAN).
✔Taip pat hidraulika ir prietaisų skydelis: ELECTROPILOT, TCE 15/25/35, TCE15T, TCE 6 ir DBD2, per kurį peržiūrimi techninės priežiūros intervalai.

ATKREIPTINI DĖMESĮ

✕TCE9 kėlimo įrenginys iš CELTIS yra aprėpties sąraše, tačiau diagnostikos funkcijų nesiūlo.
✕Techninės priežiūros intervalai pasiekiami per DBD2 prietaisų skydelį; variklio ir pavarų dėžių valdymo blokuose jie neprieinami.
✕Skirta tik 4+4 kontaktų jungčiai; ta pati traktorių šeima taip pat pasitaiko su 14 kontaktų kištuku, tam skirtas JDC525A.
✕Mašinos pusė remiasi į plokštą 4 kontaktų ir apvalų 4 kontaktų kištukus. Jei jūsų traktoriaus forma skiriasi, šis kabelis netinka.

Taikymas ir funkcijos

Kabelis skirtas dirbtuvėms, kurios nuskaito Renault Agriculture linijos traktorius ir vėlesnių Claas versijų traktorius. Kurie valdymo blokai yra, priklauso nuo serijos ir versijos; ARES ir CELTIS turi kitokį pavarų dėžės valdymą nei NECTIS.

Valdymo blokai, prie kurių galite prisijungti

  • DE-10: Variklio valdymas, ARES ir CELTIS.
  • QUADRISHIFT / TWINSHIFT: Transmisija, ARES.
  • REVERSHIFT-B41: Autotronic 5 ir Drivetronic 3B.
  • EHM 24, TRAX, TRAX (CAN): Transmisija, NECTIS.
  • ELECTROPILOT: Išorinių vožtuvų valdymas.
  • TCE 15/25/35, TCE15T, TCE 6: Kėlimo įrenginiai.
  • DBD2: Prietaisų skydelis su techninės priežiūros duomenimis.

Ką galite daryti

  • Gedimų kodai: Skaitymas ir trynimas, su aprašymu.
  • Matavimo vertės: Rodyti dabartines jutiklių vertes.
  • Signalo ribos: Nustatyti neatitinkančioms vertėms.
  • ECU duomenys: Valdymo bloko duomenys.
  • Techninė priežiūra: Intervalai per DBD2.

Kaip jį naudoti

  1. Kištukų paieška: Kabinoje raskite plokščią ir apvalų 4 kontaktų kištukus.
  2. Prijungimas: Prijunkite abi JDC519A šakas.
  3. Susiekite Link: Prijunkite OBD2 pusę prie Jaltest Link.
  4. Uždegimas įjungtas: Įjunkite uždegimą.
  5. Nuskaitymas: Pasirinkite Claas arba Renault ir serijną.

Suderinamos transporto priemonės ir taikymas

Lemia kištukas, o ne modelis. Kabelis tinka kiekvienam traktoriui iš Renault Agriculture linijos ir vėlesnėms Claas versijoms, kur plokščias ir apvalus 4 kontaktų kištukai yra šalia vieni kitų. Žemiau nurodytos serijos, įtrauktos į Jaltest AGV aprėptį; 14 kontaktų variantas tos pačios šeimos į ją nepatenka.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: 1996 - 2009.
  • ARES 7X0 / 7X5: 1996 - 2005.
  • ARES 8X5 / 8X6 (816, 826, 836): 2002 - 2005.
  • ATLES 9X5-9X6 (926, 936, 946): 2000 - 2015.
  • CELTIS: 2003 - 2008.
  • CERES: 1993 - 2003.
  • CERGOS: 1998 - 2004.
  • NECTIS: 2004 - 2014.
💡
Verta žinoti: Mašinos pusę sudaro du kištukai kabinoje. Plokščias kištukas su raudonu kontaktų laikikliu ir geltonu sandarikliu bei apvalus juodas kištukas su briaunotu sujungimo žiedu. Ta pati traktorių šeima taip pat pasitaiko su 14 kontaktų kištuku (JDC525A). Prieš užsakydami patikrinkite traktoriuje, kokia jungtis jame įrengta.

Komplektacija

  • 1x Jaltest (JDC519A) | Claas/Renault 4+4 kontaktų OBD – 16 kontaktų OBD2 perėjimo kabelis | Žemės ūkio transporto priemonė

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas
Jaltest
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis
Pereinamasis kabelis
Kokioms transporto priemonėms ar mašinoms naudojamas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėms.Transporto priemonių rūšys
  • Žemės ūkio mašina

Tinka

Kokio gamintojo diagnostikos prietaisui tinka kabelis. Vieno gamintojo kabelis paprastai netinka kito gamintojo testeriui.Tinkamas diagnostikos prietaisas
  • Jaltest
Kuriai Jaltest Link sąsajos versijai tinka kabelis. Kai kurie kabeliai veikia tik su naujausia V9.Jaltest Link versija
  • Link V8.1
  • Link V9
Kokio Jaltest modulio reikia kabeliui naudoti. Be tinkamos licencijos kabelis neveiks.Jaltest programinės įrangos modulis
  • AGV žemės ūkis

Jungtys

Kištukas, jungiamas prie transporto priemonės ar mašinos diagnostikos lizdo. Jis turi tiksliai tikti.Jungtis transporto priemonės pusėje
4+4 kontaktų OBD
Kištukas diagnostikos prietaiso ar sąsajos pusėje. Dažniausiai 16 kontaktų OBD2 kištukas.Jungtis prietaiso pusėje
16 kontaktų OBD2

Diagnostikos funkcijos

Matote esamas jutiklių matavimo vertes veikiant transporto priemonei. Naudinga ieškant gedimų.Realaus laiko duomenų peržiūra

Matmenys ir svoris

Kabelio ilgis. Ilgesnis kabelis suteikia daugiau judėjimo laisvės, kai lizdas sunkiai pasiekiamas.Kabelio ilgis
30 cm
Nuorodos numeris
JDC519A

Kitos specifikacijos

Taikymas
Claas ir Renault Agriculture su 4+4 kontaktų diagnostikos jungtimi
Valdymo blokai
DE-10 (variklis), QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 ir TRAX (transmisija), ELECTROPILOT, TCE 15/25/35, TCE15T ir TCE 6 (hidraulika), DBD2 (prietaisų skydelis)
Būtina naudojimui
Jaltest Link V8.1 arba V9 su licencija Jaltest AGV
