Jaltest  |  SKU: JDC530A

Jaltest (JDC530A) | Claas 8 kontaktų OBD – 16 kontaktų OBD2 jungiamasis kabelis | Žemės ūkio transporto priemonė

€156,95 su PVM
€129,71 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

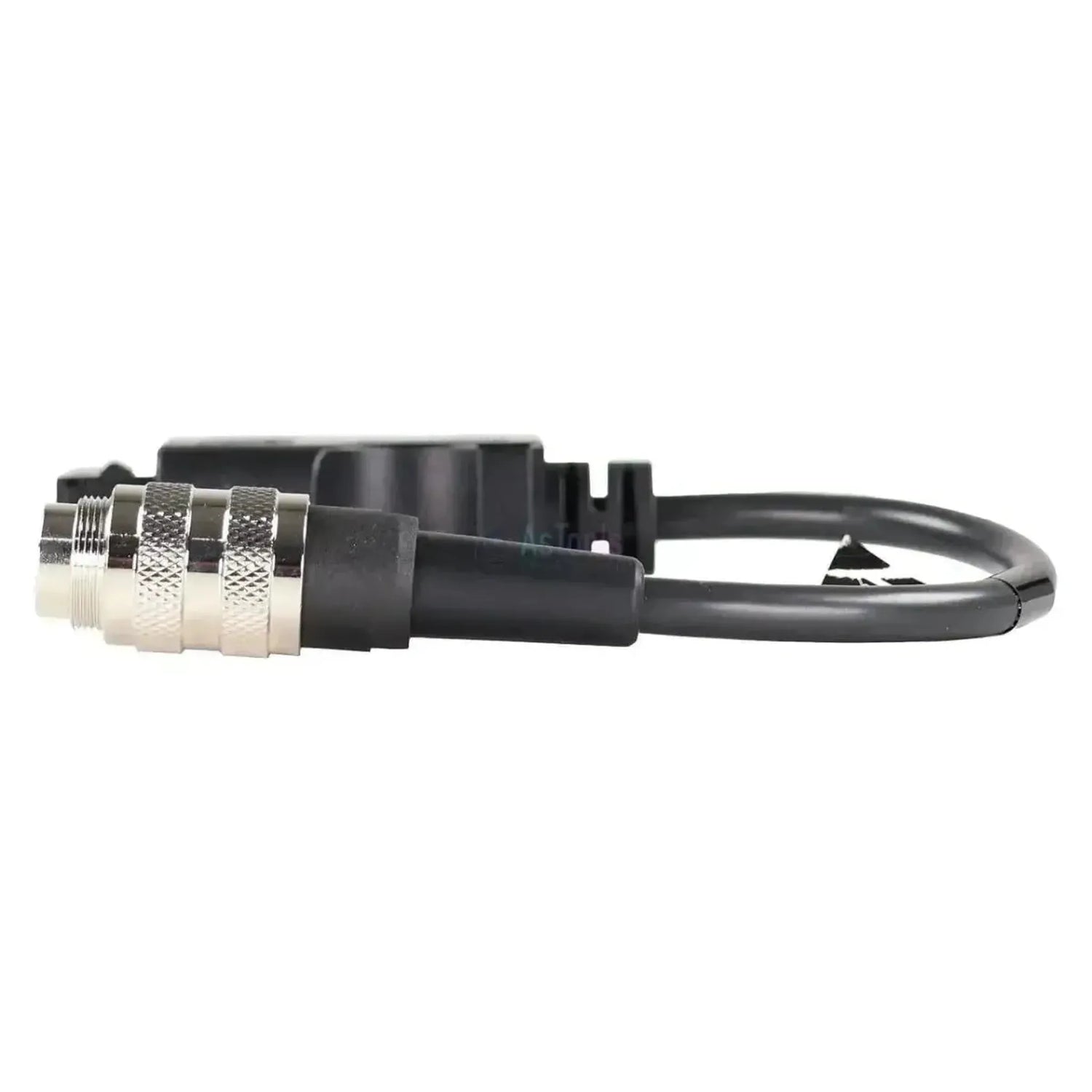

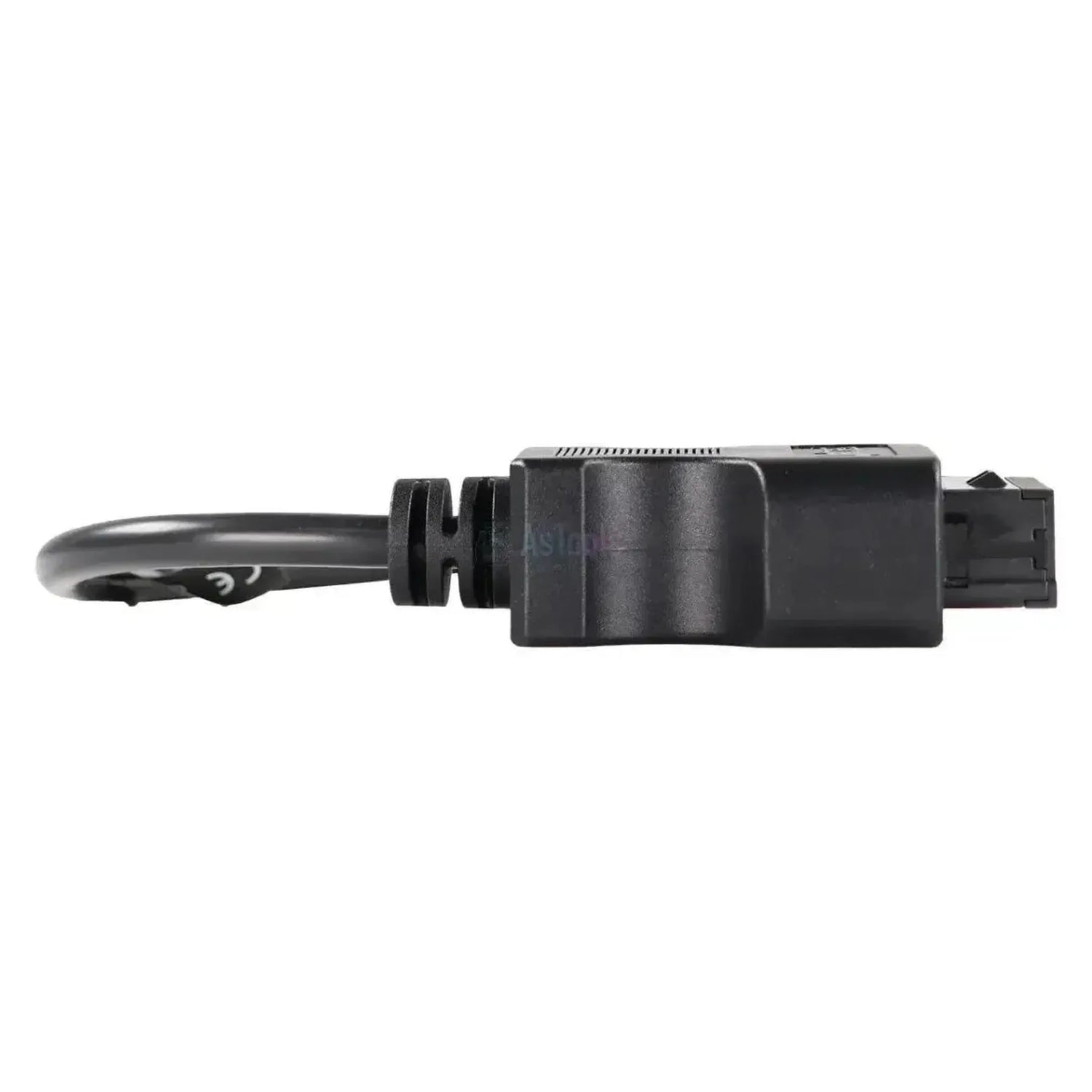

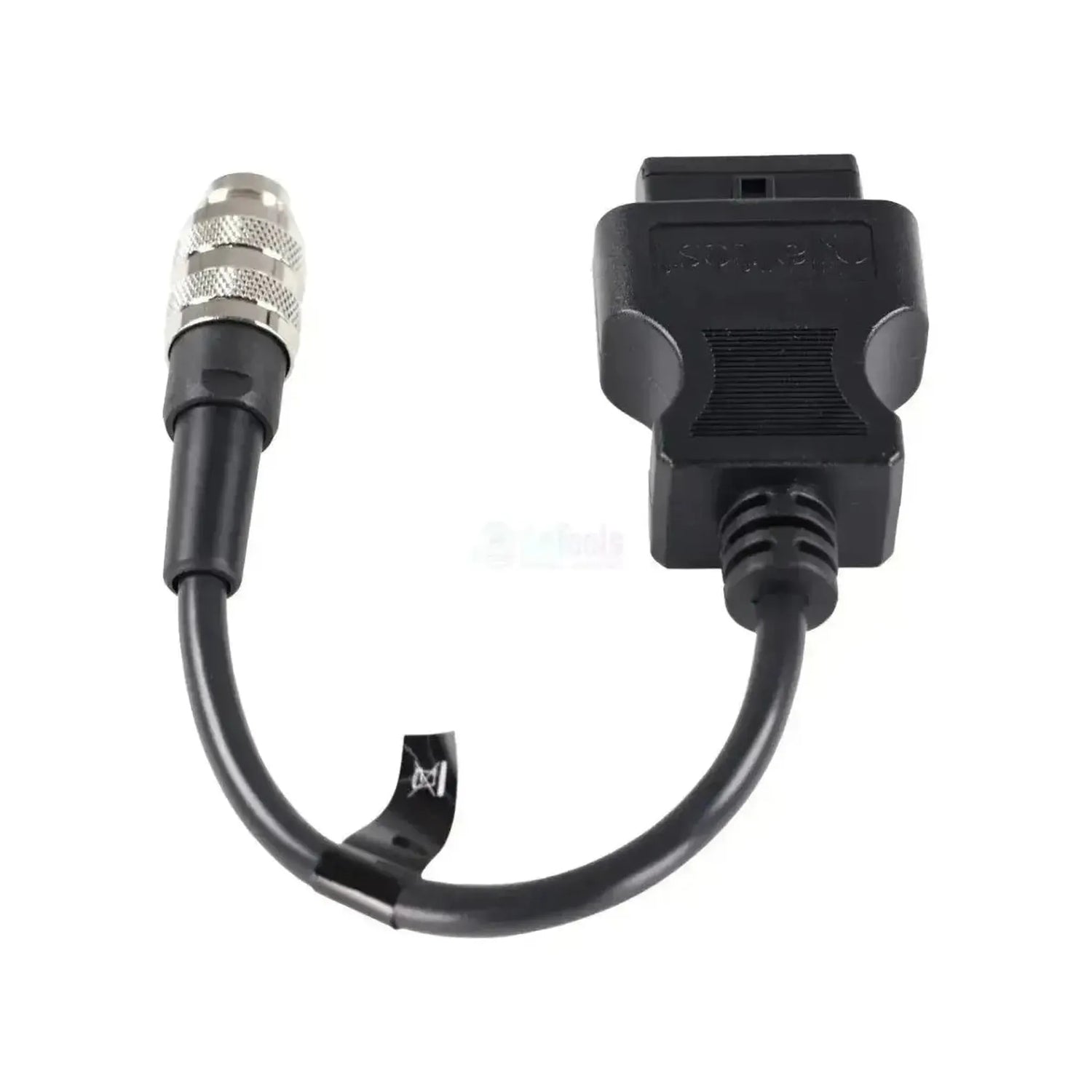

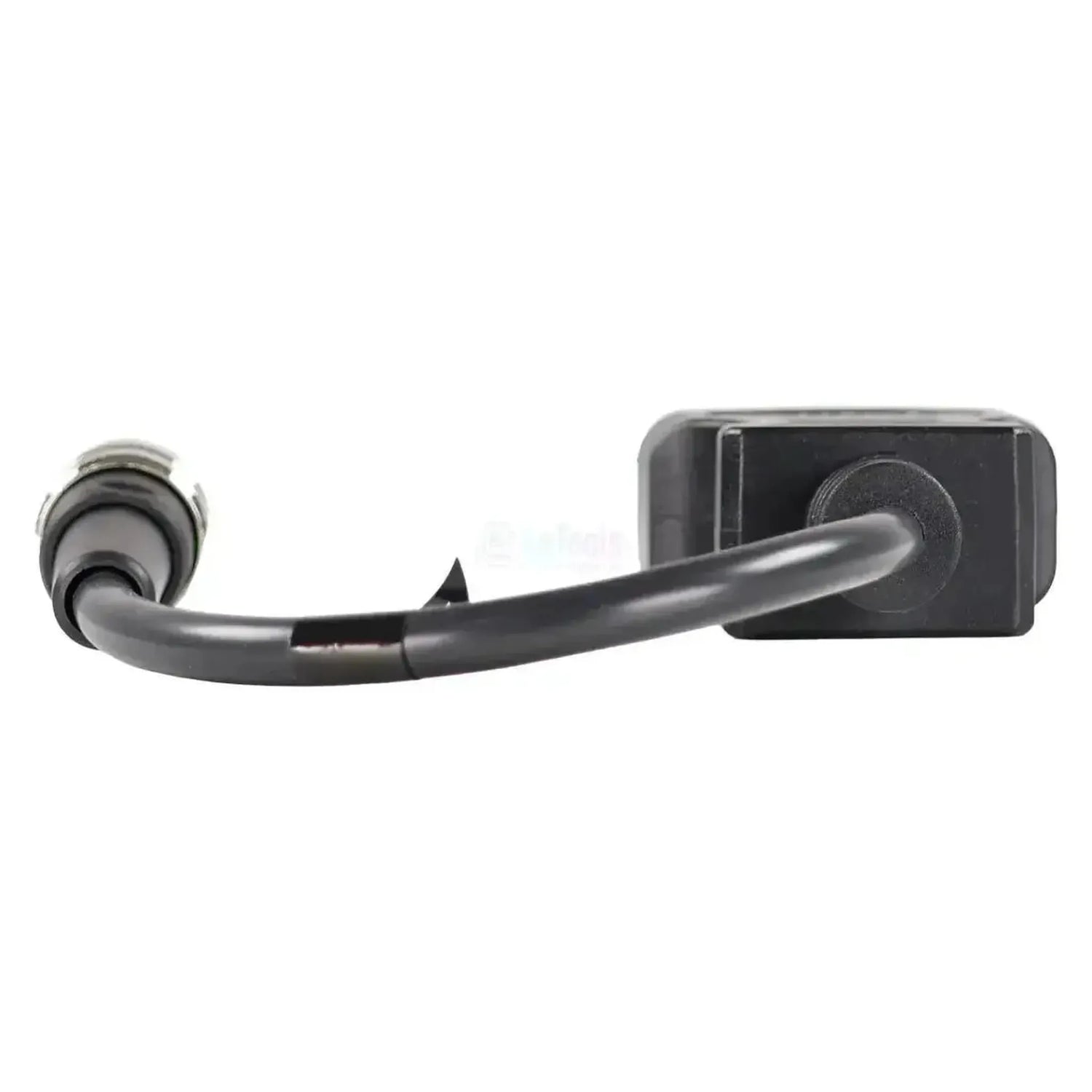

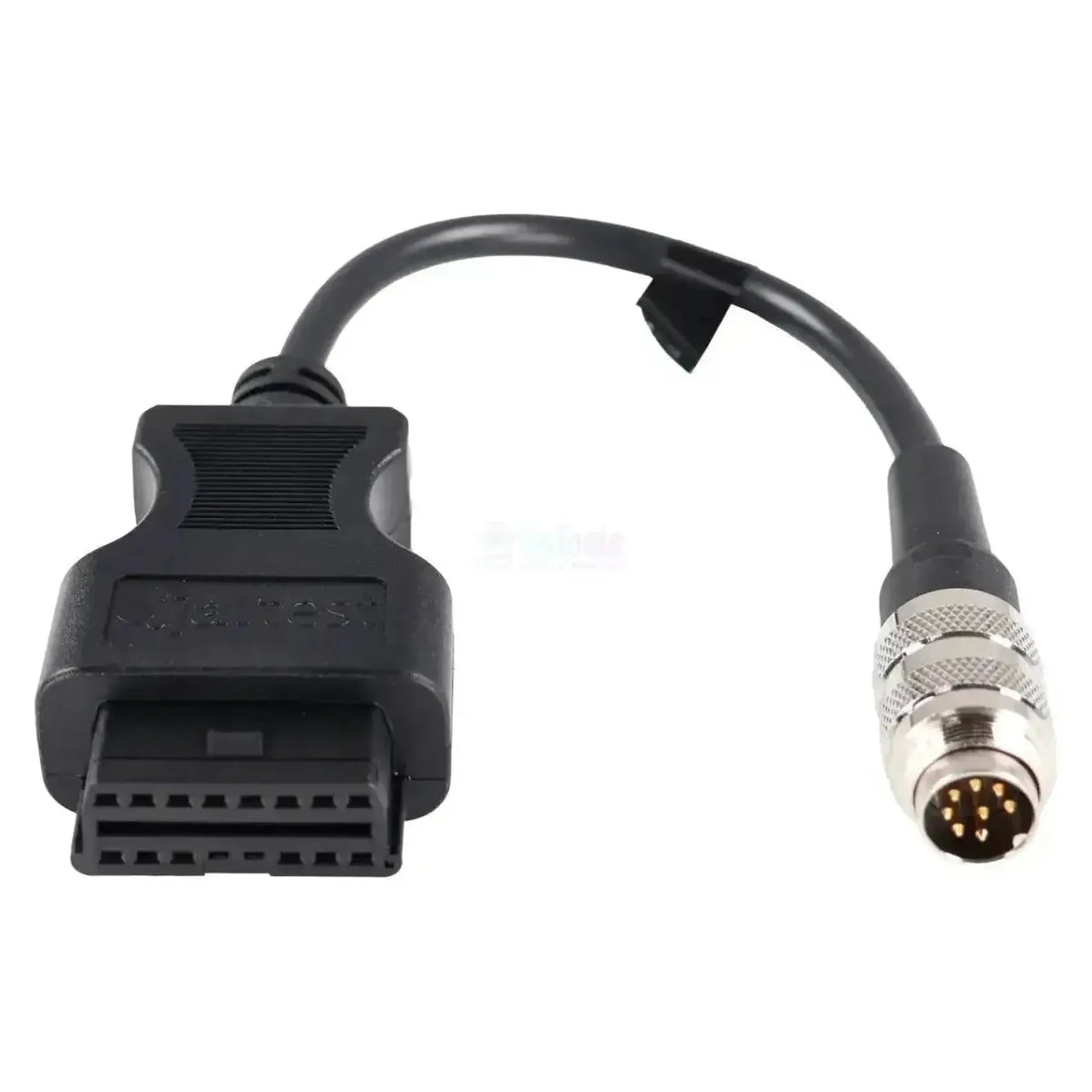

De Jaltest JDC530A koppelt de 8-polige ronde diagnoseaansluiting van Claas-maaidorsers en de Xerion-serie aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een compacte verchroomde metalen stekker met kartelmoer en 8 vergulde pennen, zeven in een kring rond één middenpen. Het snoer meet 28 tot 30 cm.

Via die koppeling komt de Jaltest-software op het machinenetwerk. U bereikt de motorinterface ADM 2 / ADM 3, de boordcomputers VBM en XIF, het MR unit-pompsysteem en de Caterpillar-motorregelingen, de transmissie, de nabehandeling SCR en de dorsregelingen SAM, RTR, RSM, GUA en YMM. Hoeveel daarvan aanwezig is, verschilt per serie. De kabel is opgegeven voor de Jaltest Link V8.1 en valt onder Jaltest AGV.

PLUSPUNTEN

✔Bereikt de regeleenheden van het dorsproces: SAM (zeven), RTR (rotorkleppen), RSM (verspreider), GUA (graantankkleppen) en YMM (opbrengstmeting).
✔Alle Caterpillar-motorregelingen die Claas toepast (3126 B, C-6.6, C-9, C-9.3 en C-13, zowel CDL als J1939), plus het MR unit-pompsysteem.
✔Ook de motorinterface ADM 2 / ADM 3, de boordcomputers VBM en XIF en de GPS-spoorvolging ATP.
✔Op de Xerion daarnaast de transmissieregelingen TCU en VDC en de elektrohydraulische besturing ESM; met 28 tot 30 cm blijft de kabel kort op het krappe aansluitpunt.

AANDACHTSPUNTEN

✕Opgegeven voor de Jaltest Link V8.1. Onder referentienummer JDC530A9 bestaat dezelfde 8-polige Claas-kabel als aparte uitvoering.
✕Alleen voor de 8-polige aansluiting; voor de 7-polige uitvoering op dezelfde machines is de JDC529A bedoeld.

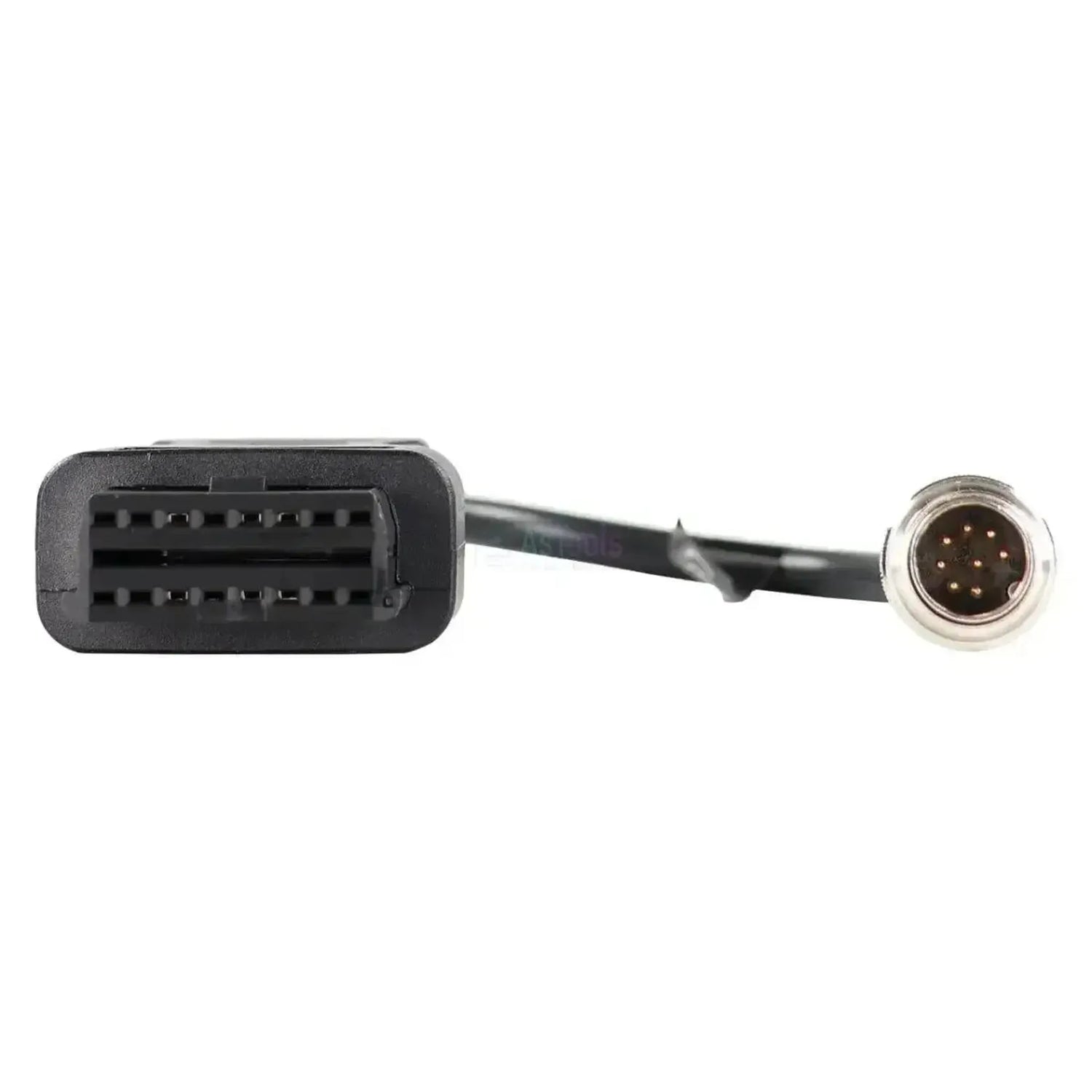

✕De twee stekkers lijken sterk op elkaar. Tel de pennen in de buitenring; zeven rond een middenpen is deze kabel, zes rond een middenpen is de JDC529A.
✕Welke systemen u bereikt, hangt sterk af van de serie; een MEGA voert alleen ADM 2/3, de MR-motorregeling en SCR, en de hefinrichting EHC van de Xerion heeft beperktere mogelijkheden.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en loonbedrijven die Claas-maaidorsers en de Xerion uitlezen. Welke regeleenheden aanwezig zijn, verschilt sterk per serie en bouwjaar; een MEGA voert er een handvol, een LEXION ruim twintig.

Regeleenheden die u kunt benaderen

  • ADM 2 en ADM 3: Interface machineregeling en motor.
  • VBM en XIF: Boordcomputer maaidorser en Xerion.
  • MR: Motorregeling, unit-pompsysteem.
  • ECM Caterpillar: 3126 B, C-6.6, C-9, C-9.3 en C-13.
  • Transmissie: EHS, GDM, TCU en VDC.
  • Oogstsysteem: ACU, SAM, RTR, RSM, GUA en YMM.
  • Nabehandeling: SCR/DEF en SCR Bluetec.
  • Besturing: ATP (GPS-spoorvolging) en ESM.
  • Hydrauliek: EHC (hefinrichting) en HYD.
  • Overige modules: OPM, EXT en verlichting WLP.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Instellen voor afwijkende waarden.
  • Onderhoud: Onder meer Caterpillar en SCR Bluetec.
  • Diagnosewaarschuwingen: Onder meer ADM 2 en MR.
  • Aanvullende acties: Bij SCR Bluetec.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde metalen aansluiting in de cabine.
  2. Pennen tellen: Zeven pennen rond een middenpen hoort bij deze kabel.
  3. Aansluiten: Draai de JDC530A vast met de kartelmoer.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  5. Uitlezen: Contact aan, kies Claas en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Claas-maaidorser en Xerion met de 8-polige ronde diagnoseaansluiting in de cabine. Hieronder staan de series in de Jaltest AGV-dekking; binnen dezelfde series komt ook de 7-polige uitvoering voor.

Claas:

  • XERION: 1997 - heden.
  • LEXION-serie: Maaidorser.
  • TUCANO-serie: Maaidorser.
  • TRION-serie: Maaidorser.
  • MEDION-serie: Maaidorser.
  • AVERO-serie: Maaidorser.
  • MEGA-serie: Maaidorser.
  • DOMINATOR-serie: Maaidorser.
💡
Goed om te weten: De ronde diagnoseaansluiting zit in de cabine en heeft een verchroomde metalen huls. Claas gebruikt op deze machines twee bijna gelijke stekkers, die alleen in penaantal verschillen. Acht pennen hoort bij deze kabel, zeven pennen bij de JDC529A. Tel de pennen in de aansluiting op uw machine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC530A) | Claas 8-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas
Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas
Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis
  • AGV žemės ūkio technika
Transporto priemonės ar mašinos, kurioms skirtas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėse aptarnaujamai technikai.Transporto priemonių tipai
  • Žemės ūkio technika

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link
  • Jaltest Link V8.1
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje
16 kontaktų OBD2
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis
nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku

Naudojimas

Nuorodos numeris
JDC530A

Kitos specifikacijos

Toepassing
Claas-maaidorsers en Xerion met de 8-polige ronde aansluiting
Aansluiting machinezijde
8-pins OBD (rond, verchroomd metaal; zeven pennen in een kring rond één middenpen)
Regeleenheden
ADM 2 en ADM 3, VBM en XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU en VDC, ACU, SAM, RTR, RSM, GUA en YMM, SCR/DEF en SCR Bluetec, ATP en ESM, EHC, HYD, OPM, EXT en WLP
Nodig om te gebruiken
Jaltest Link V8.1 met een licentie voor Jaltest AGV
