Jaltest  |  SKU: JDC40AM2

Jaltest (JDC40AM2) | 7 kontaktų PLC J2497 maitinimo adapteris | Priekaba

€114,95 su PVM
€95,00 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

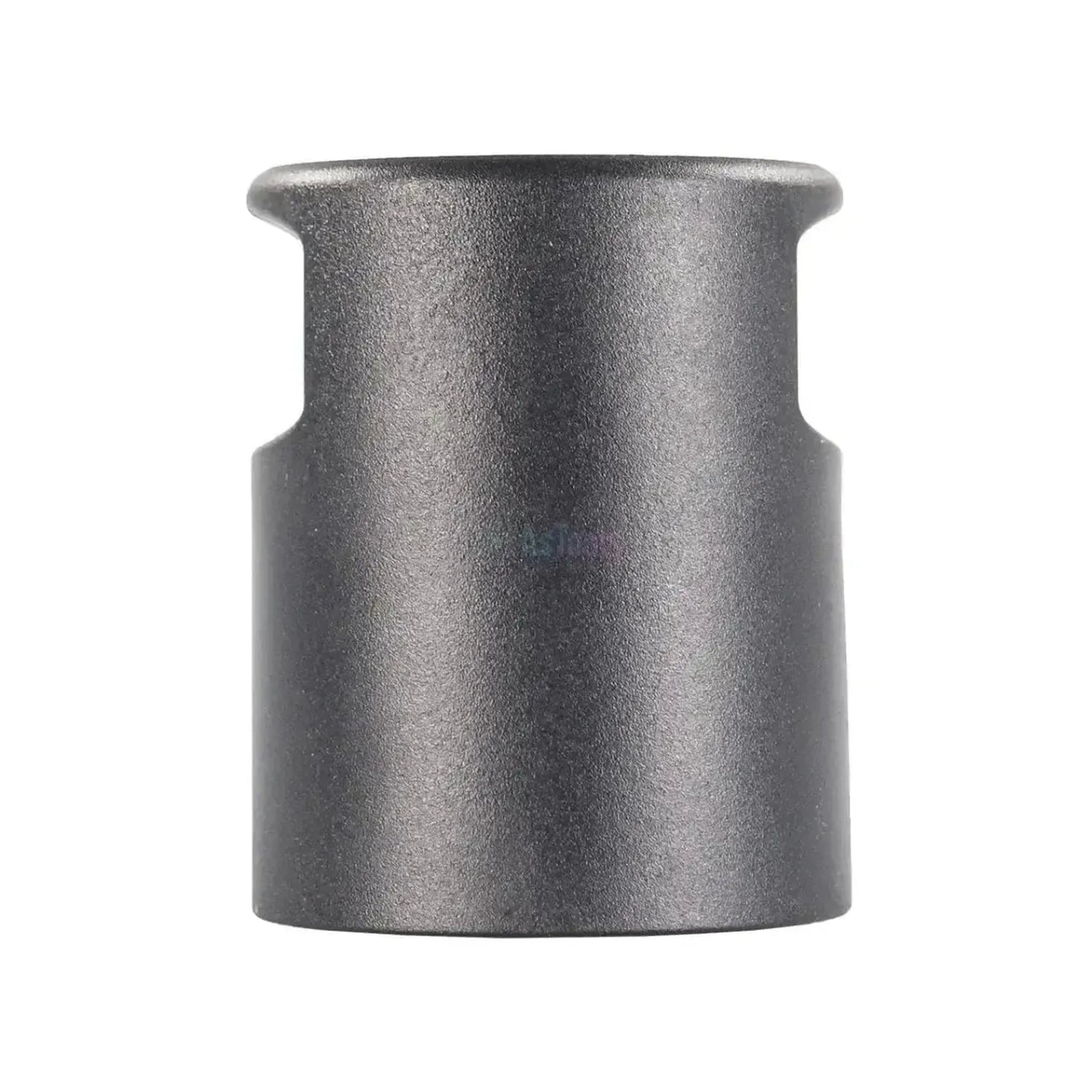

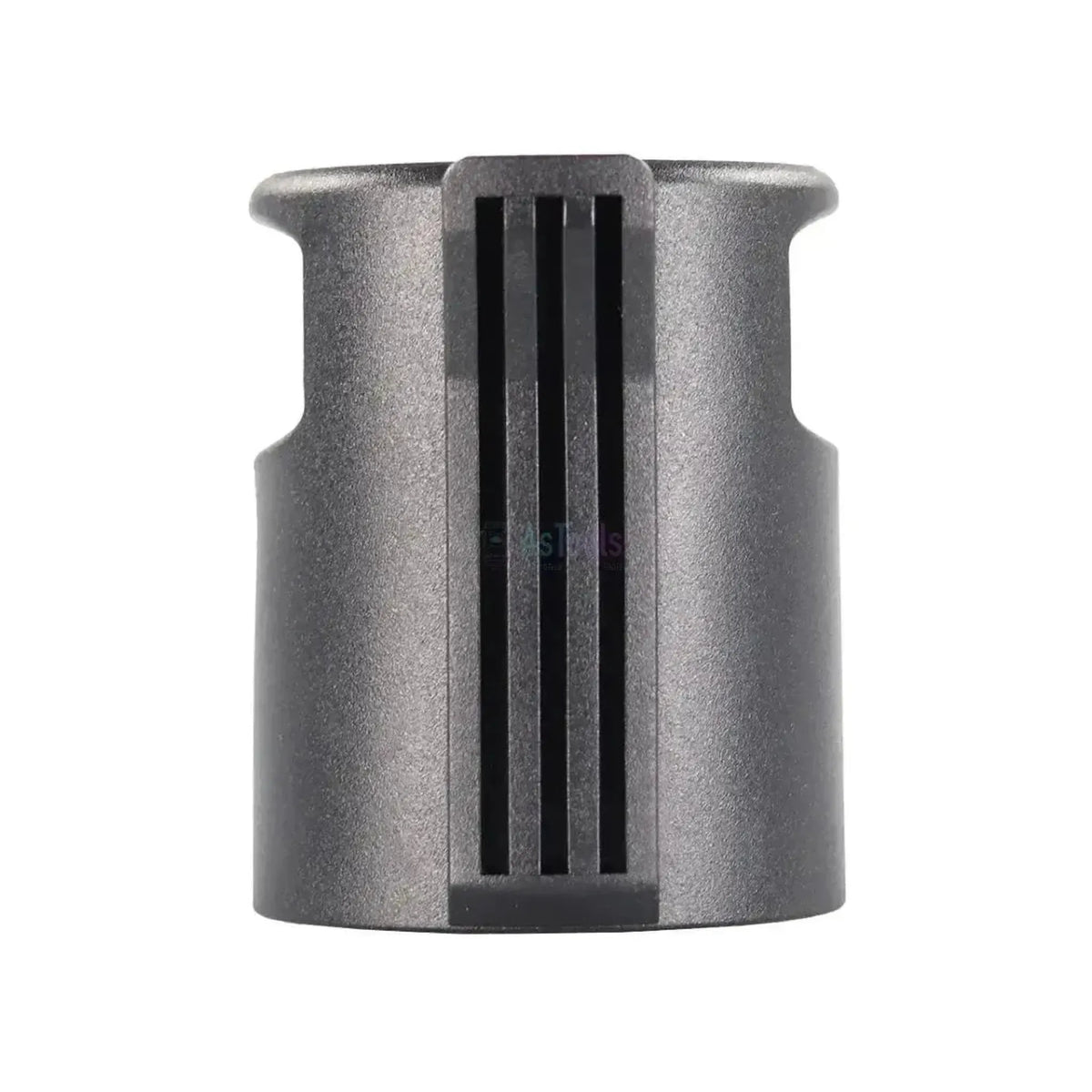

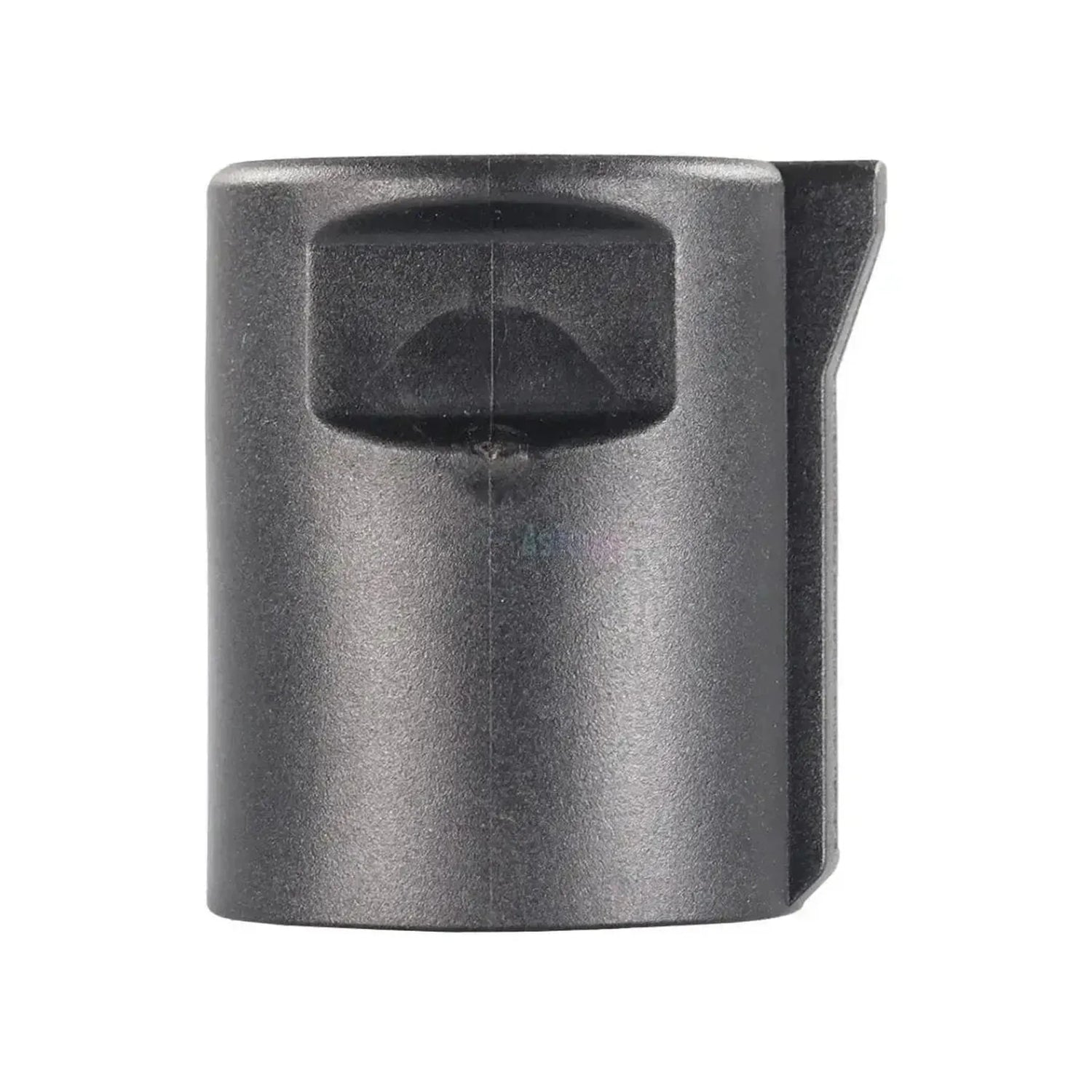

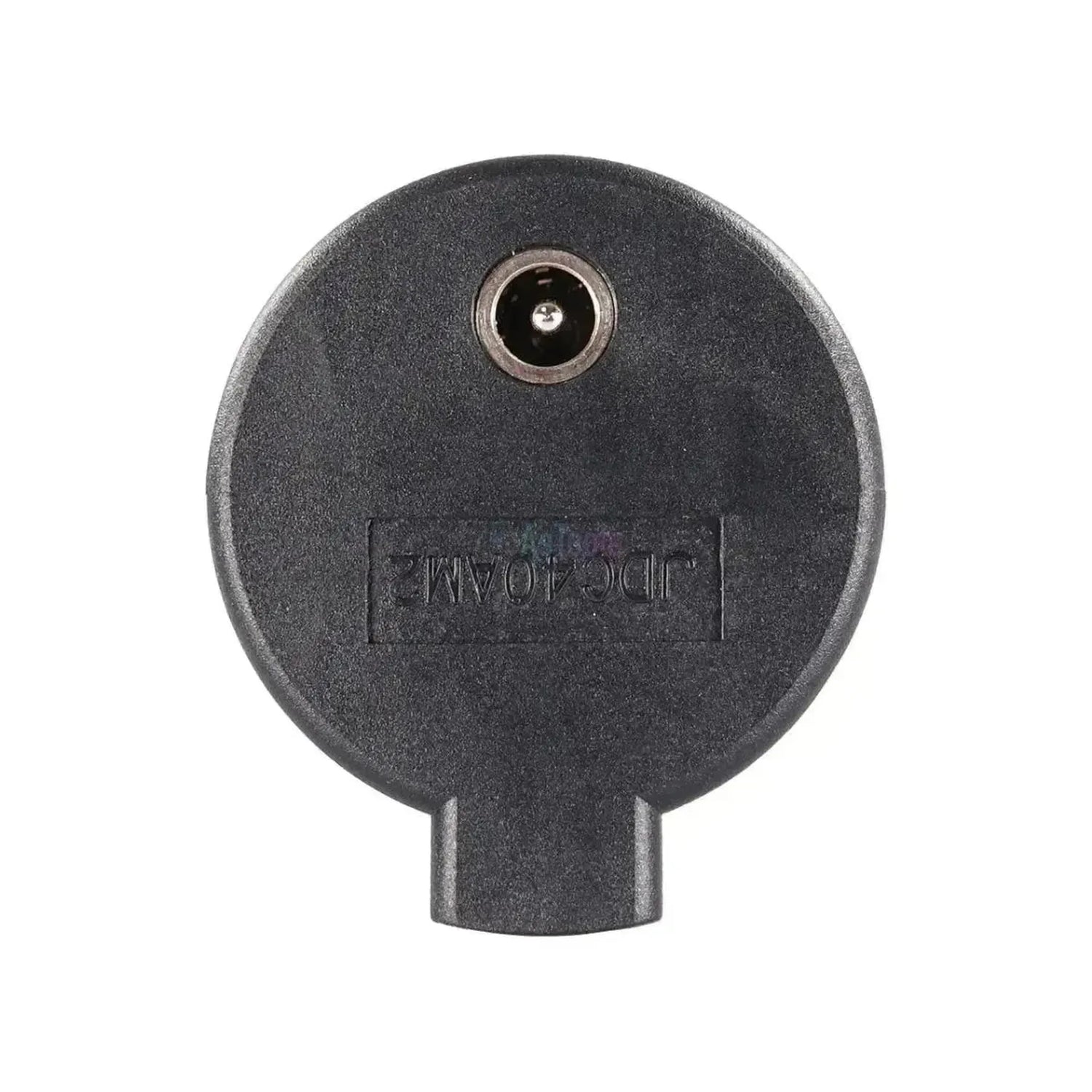

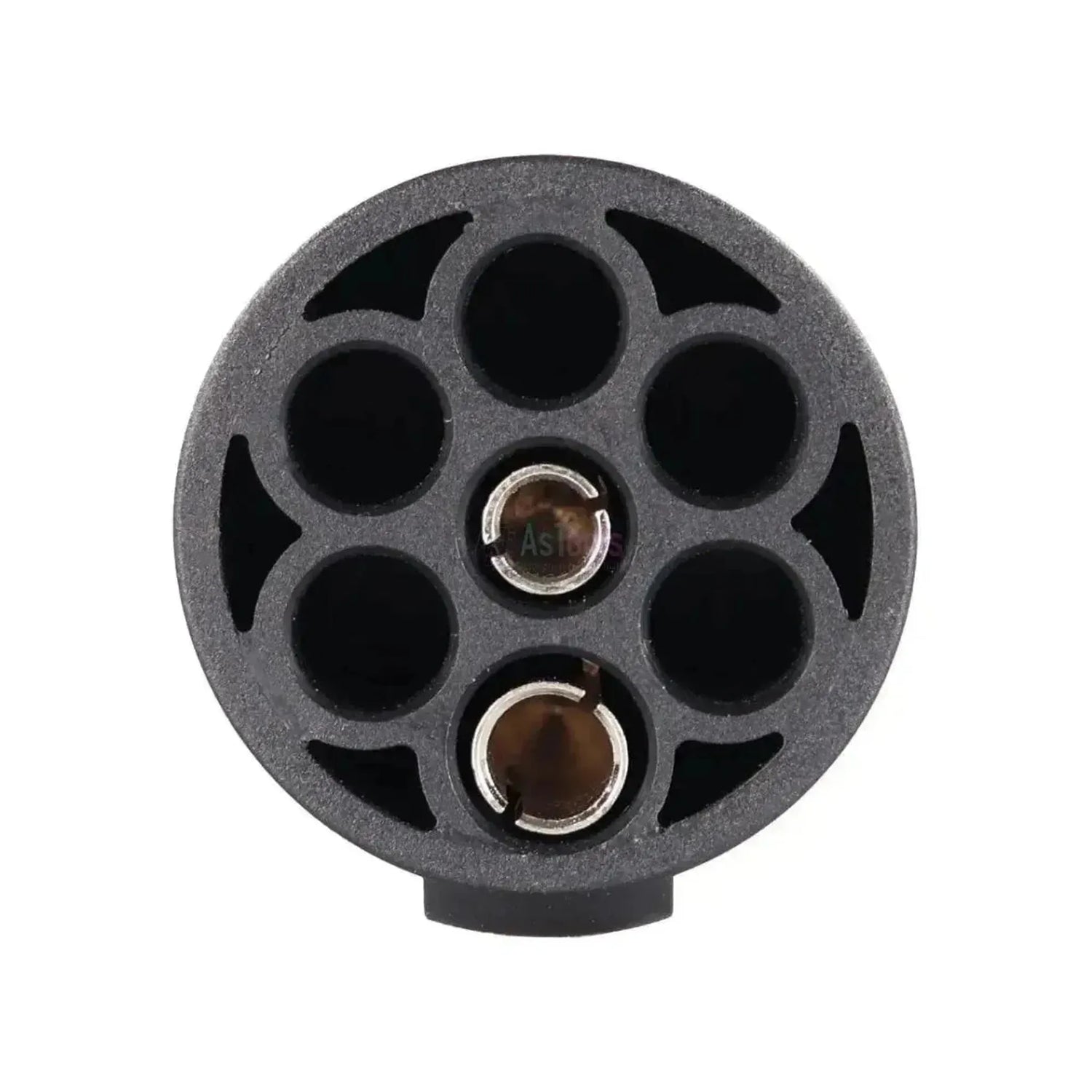

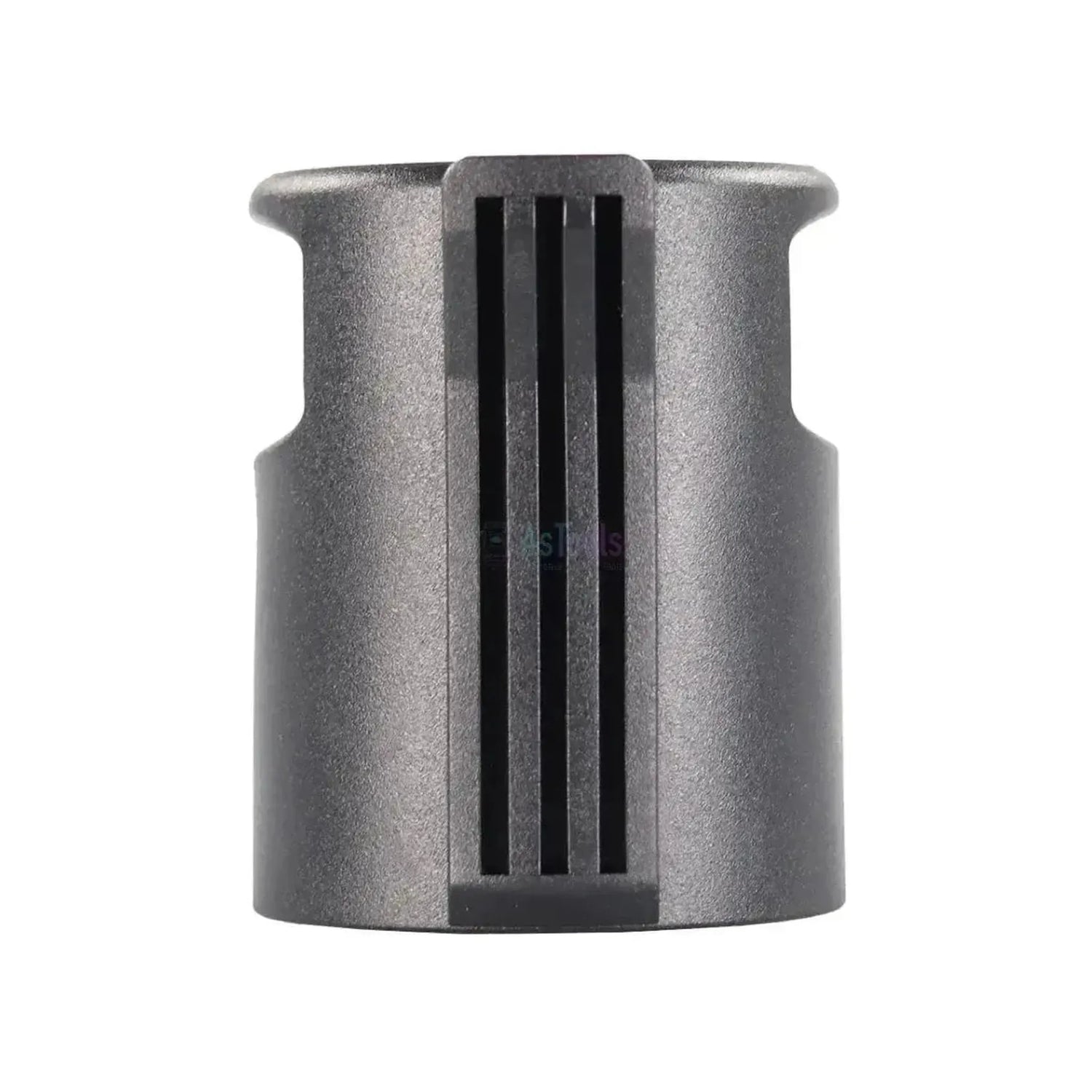

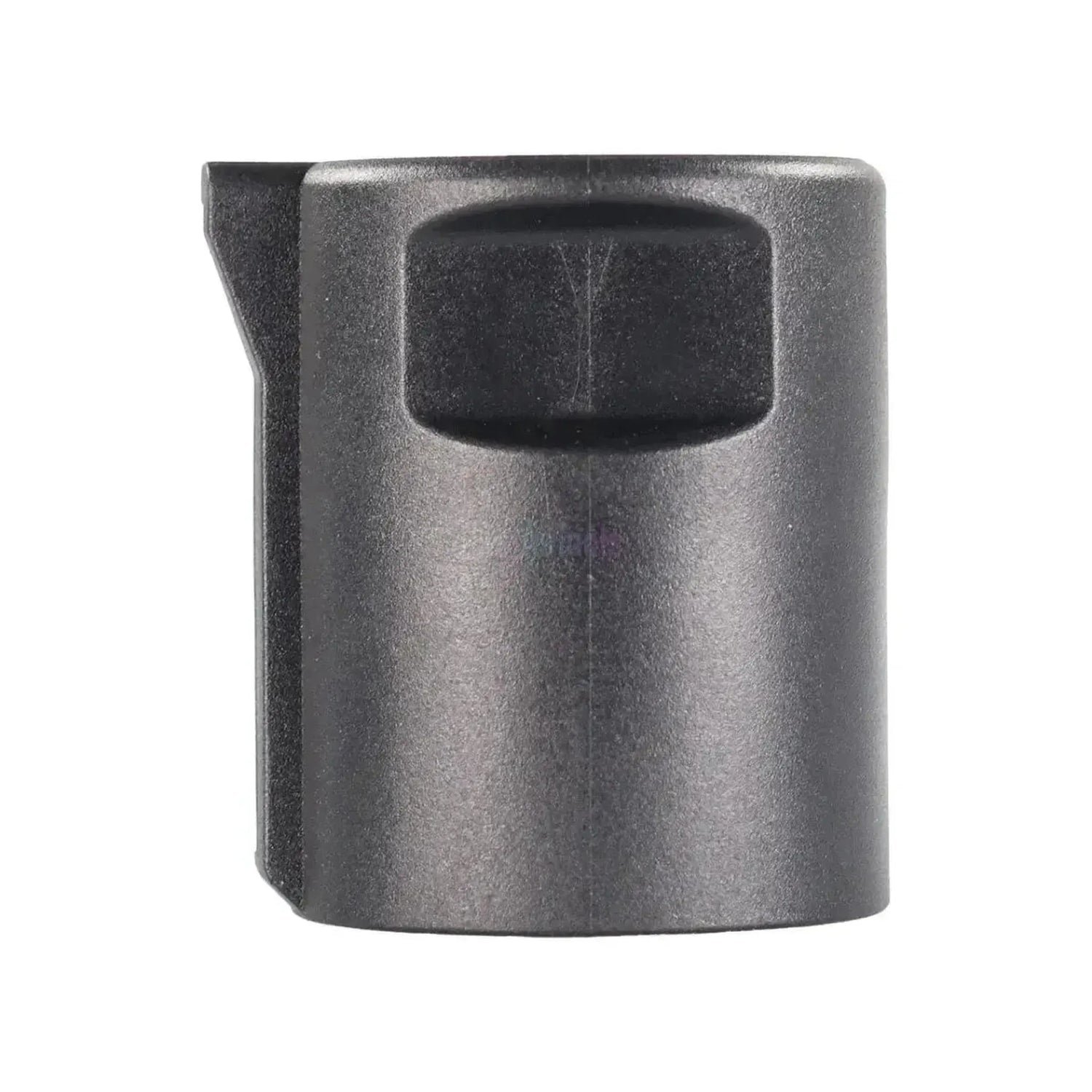

De Jaltest JDC40AM2 is een kort zwart opzetstuk van 4,8 cm dat op de 7-polige PLC-verbinding tussen trekkend voertuig en aanhanger wordt geschoven. Aan de voorzijde zit een ronde houder met zeven posities, waarvan er twee een metalen aansluitpunt dragen: Een kleine en een met een duidelijk grotere diameter. De achterzijde is een gesloten, afgeronde behuizing met een geribbelde duimgreep, zonder snoer en zonder tweede aansluiting.

De twee bezette posities zijn de voedingsaders. De spanning komt uit de 7-polige verbinding zelf, dezelfde verbinding waarover SAE J2497 zijn gegevens stuurt. Het onderdeel maakt zelf geen stroom, maar zet de aanwezige spanning door naar de PLC-opstelling waarmee u de oplegger uitleest. Samen met de JDC112A en een 9-pins Deutsch-diagnosekabel vormt hij die opstelling. Hij is opgegeven voor de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Verzorgt in de PLC-opstelling de voedingsverbinding, zodat u een oplegger kunt uitlezen.
✔Past op de 7-polige verbinding volgens SAE J2497, dezelfde aansluiting waarop de JDC112A hangt.
✔Met 4,8 cm is het een klein onderdeel dat naast de andere traileradapters in de koffer past.
✔Opgegeven voor zowel de Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Dit is een voedingsdeel en geen diagnosekabel. De communicatie met de oplegger loopt via de JDC112A en uw 9-pins Deutsch-diagnosekabel.
✕Er zit geen snoer en geen tweede aansluiting aan; los besteld levert dit onderdeel geen werkende opstelling op.
✕Uitsluitend voor PLC volgens SAE J2497. Opleggers met CAN op ISO 7638-1 horen bij de JDC110A.
✕Van de zeven posities dragen er maar twee een aansluitpunt; de overige aders van de 7-polige verbinding lopen er niet doorheen.

Toepassingen en functionaliteiten

Dit onderdeel brengt de voeding in de opstelling; het uitlezen zelf gebeurt via de PLC-lijn van de aanhanger. Met spanning op de verbinding praat Jaltest via SAE J2497 met de aanhangersystemen die hun gegevens over de voedingsader versturen. Welke regeleenheden u daar aantreft, verschilt per oplegger en per chassisbouwer.

Wat er in de opstelling hoort

  • JDC40AM2: Voeding uit de 7-polige verbinding.
  • JDC112A: Op dezelfde 7-polige aansluiting.
  • Diagnosekabel: 9-pins Deutsch naar de interface.
  • Jaltest Link: V8.1 of V9.

Wat u kunt doen

  • Opstelling voeden: Spanning doorzetten.
  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Live volgen.
  • Componenten: Actuatoren aansturen.

Zo gebruikt u hem

  1. Aansluiting nagaan: Controleer of de oplegger PLC volgens SAE J2497 heeft.
  2. Onderdelen pakken: Leg de JDC112A en de 9-pins Deutsch-diagnosekabel klaar.
  3. Voeding plaatsen: Schuif de JDC40AM2 op de 7-polige verbinding.
  4. Link verbinden: Sluit de diagnosekabel aan op de Jaltest Link.
  5. Uitlezen: Kies de oplegger in Jaltest CV en lees uit.

Compatibele voertuigen en toepassingen

Bepalend is de aansluiting, niet het merk. Dit onderdeel hoort bij de 7-polige verbinding waarover PLC volgens SAE J2497 loopt, bij de koppeling tussen trekkend voertuig en aanhanger. U herkent het aan het korte zwarte huis met zeven posities, waarvan er twee bezet zijn.

Past op:

  • PLC-communicatie: Opleggers en aanhangers met SAE J2497.
  • Aansluiting: De 7-polige verbinding tussen trekker en aanhanger.

Nodig in de opstelling:

  • JDC112A: Op dezelfde 7-polige aansluiting.
  • Diagnosekabel: Een 9-pins Deutsch-kabel naar de interface.

Hoort bij een ander artikel:

  • CAN op ISO 7638-1: Daarvoor is de JDC110A.
💡
Goed om te weten: Er zit geen snoer aan: Het is een opzetstuk van 4,8 cm met één aansluitzijde. Alleen dit onderdeel bestellen is daarom zelden genoeg, want de gegevens lopen via de JDC112A en een 9-pins Deutsch-diagnosekabel naar de interface. Controleer aan de oplegger zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC40AM2) | 7-pins PLC J2497 Voedingsadapter | Trailer

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas
Jaltest
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis
Adapteris
Kokioms transporto priemonėms ar mašinoms naudojamas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėms.Transporto priemonių rūšys
  • Priekaba

Tinka

Kokio gamintojo diagnostikos prietaisui tinka kabelis. Vieno gamintojo kabelis paprastai netinka kito gamintojo testeriui.Tinkamas diagnostikos prietaisas
  • Jaltest
Kuriai Jaltest Link sąsajos versijai tinka kabelis. Kai kurie kabeliai veikia tik su naujausia V9.Jaltest Link versija
  • Link V8.1
  • Link V9
Kokio Jaltest modulio reikia kabeliui naudoti. Be tinkamos licencijos kabelis neveiks.Jaltest programinės įrangos modulis
  • CV komercinės transporto

Jungtys

Kištukas, jungiamas prie transporto priemonės ar mašinos diagnostikos lizdo. Jis turi tiksliai tikti.Jungtis transporto priemonės pusėje
7 kontaktų PLC (SAE J2497)

Matmenys ir svoris

Nuorodos numeris
JDC40AM2

Kitos specifikacijos

Type
Voedingsadapter
Toepassing
Voeding voor trailerdiagnose via PLC (SAE J2497)
Aansluiting interfacezijde
Geen: Gesloten, afgeronde behuizing met geribbelde duimgreep, zonder snoer
Lengte
4,8 cm
Aanvullend nodig
De JDC112A en een 9-pins Deutsch-diagnosekabel naar de interface
