Topdon TopScan Moto 3-in-1 Kabelpaketto priedai yra fizinė papildoma rinkinė, skirta diagnostikai atlikti įvairiose motociklų markėse. Šio kabelio komplekto tikslas — sukurti patikimą ryšį tarp standartinio 16-kontaktinio OBD2 diagnostikos skaitytuvų ir markės specifinių duomenų prievadų motocikluose. Komplektą sudaro adapterio kabeliai su tiksliais aparatinės įrangos kontaktų išdėstymais, skirtiems K-linijos ir CAN-magistralės komunikacijos signalams sėkmingai nukreipti iš motociklo valdymo aparato (ECU) į testeri.
Prijungus vidinė laidų seka mechaniškai ir elektriniu požiūriu konvertuoja specifinį transporto priemonės jungties kontaktų išdėstymą į standartizuotą J1962 OBD2 jungtį. Tai leidžia skaityti, koduoti ir trinti klaidas naudojant universaliąją aparatūrą. Motociklų sistemoms, kurios nepateikia 12V maitinimo per savo diagnostikos prievadą, naudojamas 3-kontaktis adapterio kabelis su integruotais akumuliatoriaus spaudais. Jis tiesiogiai gauna darbo įtampą iš transporto priemonės akumuliatoriaus, garantuodamas stabilią maitinimo įtampą diagnostikos testerį aktyvių diagnostikos procesų metu.
PRANAŠUMAI
SVARBŪS ASPEKTAI
Taikymo sritys ir funkcijos
Šis adapterio rinkinys leidžia prijungti universaliąją diagnostikos aparatūrą prie uždarų, markės specifinių motociklų tinklų, siekiant nustatyti duomenų komunikaciją.
- OBD2 signalo konvertavimas: Transformuoja transporto priemonės jungties specifinį kontaktų išdėstymą mechaniškai ir elektriniu požiūriu į standartinę 16-kontaktinę moterišką OBD2 formą, todėl gali būti prijungtos standartinės OBD jungtys.
- Išorinė maitinimo sistema: Per integruotus krokodilinės žiausos spaudus tiekia pastovią 12V darbo įtampą prijungtam diagnostikos testeriu skaitant senesnius motociklus, kurie nepateikia maitinimo per diagnostikos prievadą.
- Aparatinės įrangos protokolo perdavimas: Palengvina teisingą laidų išdėstymą komunikacijos signalams, tokiems kaip CAN High, CAN Low ir K-line, be klaidų perduoti tarp variklio valdymo bloko ir diagnostikos testerio.
Specialūs atributai ir galimybės
Kabelio komplektas suteikia specifinius konstruktyvus, kad diagnostikos seansai dirbtuvėse būtų efektyvesni ir saugesni.
- Kombinuotas Y-kabelio išdėstymas: Sujungia dažnai naudojamus 4-kontaktinius ir 6-kontaktinius Harley-Davidson jungtunus viename visuotiniame adapterio kablelyje, todėl iš karto turima tinkama jungtis be poreikio keisti kabelius.
- Integruotas saugiklio laikiklis: Akumuliatoriaus spaudo jungtis yra aprūpinta keičiamu standartiniu įkišamuoju saugikliu teigiamoje linijoje. Tai saugo tiek diagnostikos aparatą, tiek transporto priemonės elektros grandinę nuo įtampos šuolių ir trumpojo sujungimo testavimo metu.

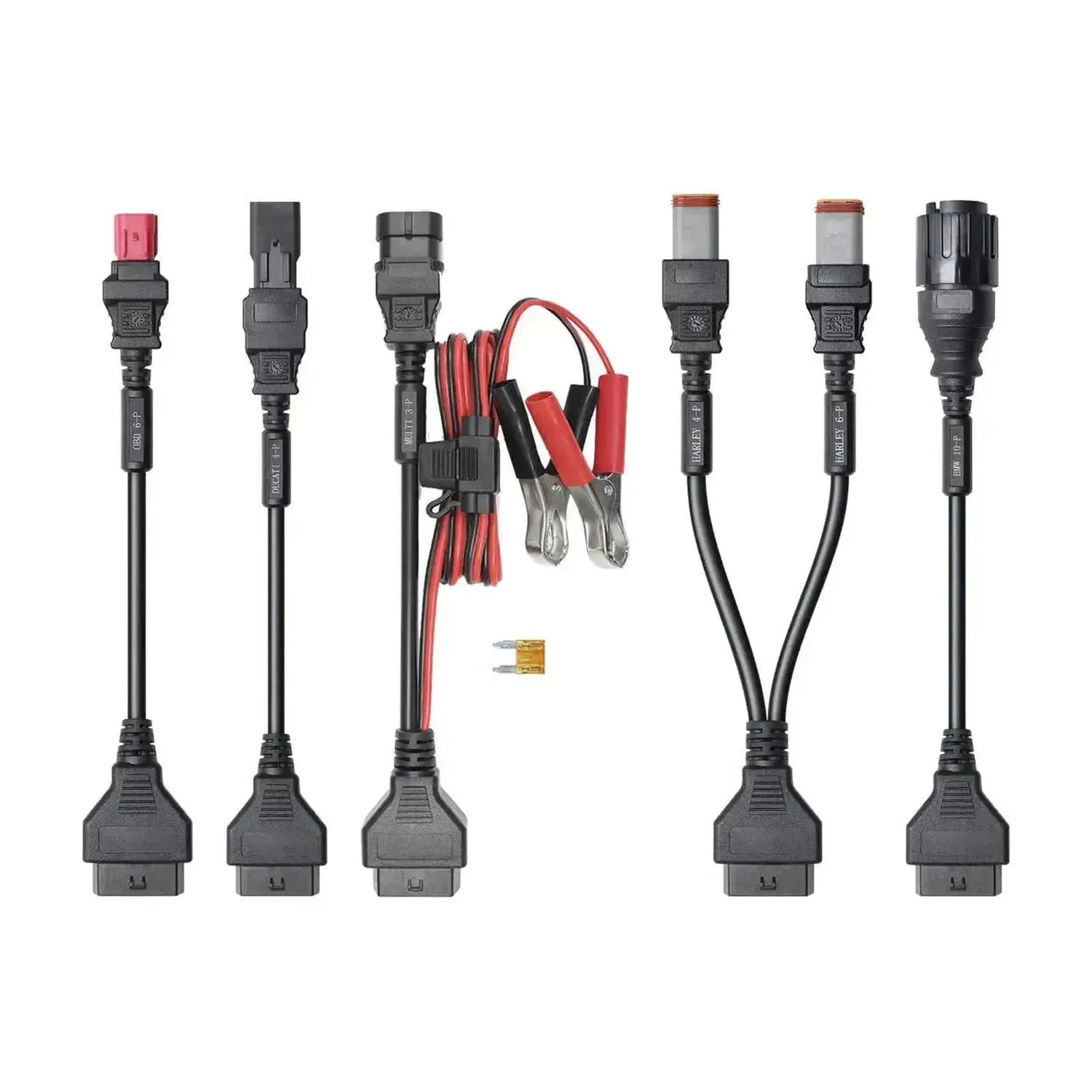

Pakuotės turinys
- 1x Topdon TopScan Moto 3-in-1 Kabelpaketto priedai
- 1x OBD 6-kontaktis adapterio kabelis (raudonas)
- 1x DUCATI 4-kontaktis adapterio kabelis
- 1x MULTI 3-kontaktis adapterio kabelis su 12V akumuliatoriaus spaudais
- 1x HARLEY 4-kontaktis ir 6-kontaktis Y-adapterio kabelis
- 1x BMW 10-kontaktis adapterio kabelis
- 1x Atsarginis įkišamasis saugiklis
Techninės specifikacijos
| Specifikacija | Aprašymas |
|---|---|
| Produkto žymė | Topdon |
| Produkto modelis | TopScan Moto 3-in-1 Kabelpaketto priedai |
| Testerio pusės jungtis | 16-kontaktis OBD2 (J1962) moteriškas |
| Motociklo jungtys | BMW 10-kontaktis, Harley 4-kontaktis, Harley 6-kontaktis, Ducati 4-kontaktis, OBD 6-kontaktis, Multi 3-kontaktis |
| Palaikomi protokolai | Perrašymo funkcija CAN-magistralei ir K-linijai (priklausomai nuo testerio) |
| Maitinimo metodas | Per transporto priemonės diagnostikos prievadą arba per pridėtus 12V akumuliatoriaus spaudus |
| Elektrinė apsauga | Integruotas saugiklis išorinės maitinimo linijos įkiše |
