OBDSTAR | SKU: TCM-012

OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-kontaktų TCM – 15-kontaktų DB15 adapteris kabelis | Lengvieji automobiliai

Name: OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-kontaktų TCM – 15-kontaktų DB15 adapteris kabelis | Lengvieji automobiliai
Brand: OBDSTAR
SKU: TCM-012
Price: 31.95 EUR
Availability: InStock

€31,95 su PVM

€26,40 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

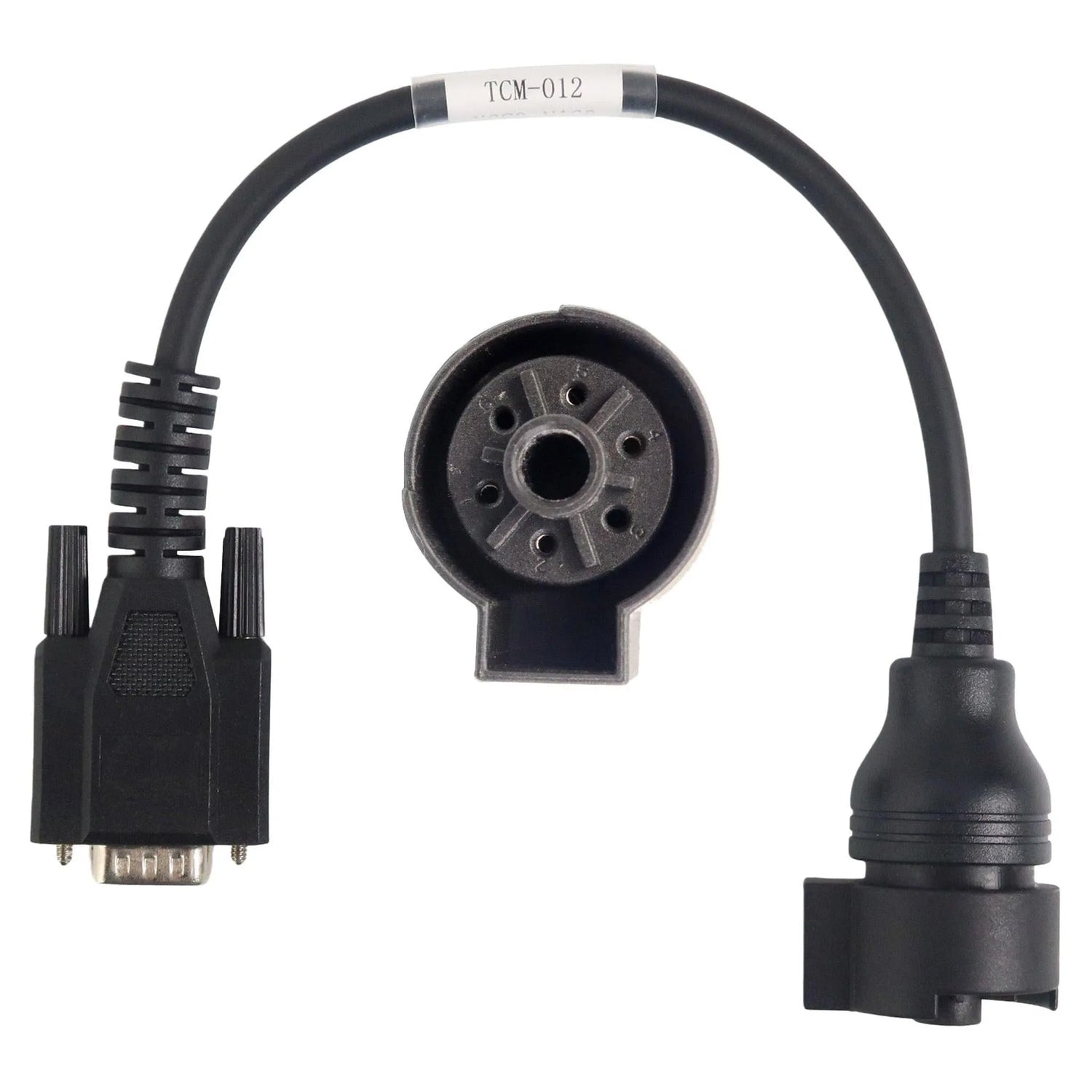

OBDSTAR TCM-012 yra jungiamasis kabelis su 6-kontaktų jungtimi variklio pusėje Siemens VGS2-NAG2 ir VGS3-NAG2 transmisijos valdymo blokams ir 15-kontaktų DB15 jungtimi aparato pusėje. 6-kontaktų pusė tiesiogiai prijungiama prie TCM, kuris daugumoje Mercedes-Benz modelių sumontuotas ant arba šalia transmisijos kėbulo ir pasiekiamas iš variklio apačios.

Šios TCM versijos naudojamos Mercedes-Benz 722.9 7G-Tronic automatinėje transmisijoje ir atpažįstamos pagal 6-kontaktų jungtį. Per šią jungtį transmisijos valdymo blokas gauna maitinimą ir perduodami diagnostikos bei programavimo protokolai, reikalingi transmisijos duomenims perskaityti arba perrašyti. Ryšys visiškai apeinamas transporto priemonės OBD prievadą, todėl metodas veikia pakeitus TCM, atkūrus duomenis arba atstatant adaptaciją. DB15 pusė tiesiogiai įpylinėja OBDSTAR aparato prievadą be tarpinių adapterių. Kabelis atrakina tik šį transmisijos valdymo bloką ir pats jokių funkcijų neprideda. Tai, ką galėsite programuoti, atstatyti ar perskaityti, priklauso nuo jūsų OBDSTAR aparato programinės įrangos ir licencijos. Darbo staloje naudojimui taip pat reikalingas išorinis maitinimo šaltinis, nes TCM už transporto priemonės ribų negauna savo maitinimo.

PRANAŠUMAI

✔Darbo stalo ryšys — programavimas gali būti atliekamas už transporto priemonės ribų, neprieigus OBD prievadui.

✔Dvi TCM kartos — jungtis tinka tiek Siemens VGS2-NAG2, tiek VGS3-NAG2 versijai.

✔Platus transporto priemonių asortimentas — 722.9 7G-Tronic naudojama daugelyje modelių serijos ir gamybos metų, taip pat už Mercedes-Benz ribų.

✔Be tarpinių adapterių — DB15 jungtis tiesiogiai prijungiama prie atitinkamo OBDSTAR aparato prievado.

SVARBŪS ASPEKTAI

✕Tik OBDSTAR — kabelis dirba su OBDSTAR diagnostikos ir programavimo aparatais ir nėra suderinamas su kitų gamintojų diagnostikos įranga.

✕Be papildomos aprėpties — kabelis daro TCM prieinamą, tačiau tai, ar jūsų transporto priemonėje galima programavimas ir adaptacijos atstatymas, priklauso nuo jūsų aparato.

✕Reikalingas išorinis maitinimas — darbo stalo naudojime TCM už transporto priemonės ribų negauna savo maitinimo; jį turite užtikrinti atskirai.

✕Tik šios jungtys — skirtas tik TCM su 6-kontaktų Siemens VGS2-NAG2 arba VGS3-NAG2 jungtimi; kitų blokų arba jungčių tipai nepalaikomi.

Taikymo sritys ir funkcijos

TCM-012 sujungia Siemens VGS2-NAG2 arba VGS3-NAG2 transmisijos valdymo bloką iš 722.9 7G-Tronic su OBDSTAR programatoriaus DB15 įėjimu.

Valdymo blokai, kuriuos galite pasiekti

Siemens VGS2-NAG2: 722.9 7G-Tronic transmisijos valdymo blokas su 6-kontaktų jungtimi.
Siemens VGS3-NAG2: Vėlesnė to paties valdymo bloko versija su identiška jungtimi.
Tik transmisijos pusė: Šiuo kabelliu negalite pasiekti kitų transporto priemonės valdymo blokų.

Ką galite daryti

TCM programavimas: Transmisijos valdymo bloką perrašyti arba perprogramuoti, pavyzdžiui, pakeitus arba grąžinus gamyklinius duomenis.
Adaptacijos atstatymas: Ištrinti išsaugotus transmisijos adaptacijos parametrus, po kurių 7G-Tronic atlieka naują kelio charakteristikos mokymo seką.
Duomenų skaitymas: Perskaityti esamą TCM konfigūraciją, programinės įrangos versiją ir išsaugotus parametrų duomenis diagnozei arba archyvavimui prieš keitimą.
Darbas darbo stalo režimu: Nustatyti tiesioginį ryšį su atskiru TCM, nenaudojant transporto priemonės OBD prievado.
Dėmesio: Tai, kurios iš šių funkcijų iš tikrųjų yra prieinamos, priklauso nuo jūsų OBDSTAR aparato programinės įrangos ir licencijos; kabelis tik nustato ryšį.

Suderinami transporto priemonės tipai ir panaudojimas

Lemtina yra Siemens VGS2-NAG2 arba VGS3-NAG2 valdymo bloko buvimas, o ne modelis. Toliau išvardyti transporto priemonės yra aprūpinti šiuo valdymo bloku kartu su Mercedes-Benz 722.9 7G-Tronic automatiniu varikliu. Nurodytais gamybos metais yra apytikriai pagrįsti atitinkamo modelio serijos gamybos periodas.

Infiniti:

Q50 / Q60 / Q70 / QX30 / QX70 / QX80: Modeliai su Mercedes-Benz 2.0T arba 2.2D variklio linija (apie 2014–2018)

„Mercedes-Benz":

A klasė / B klasė: Specifinės visą savaitę šliaužiančios versijos (apie 2013–2018)
C klasė W203 / W204 / W205: C230, C250, C280, C300, C350, C400, C63 AMG (apie 2004–2018)
CL klasė C215 / C216: CL500, CL63 AMG (apie 2004–2014)
CLA klasė / CLS klasė C219 / C218: CLS350, CLS500, CLS550, CLS63 AMG (apie 2004–2018)
CLK klasė C209: CLK350, CLK500 (apie 2004–2010)
E klasė W211 / W212 / W213: E250, E320, E350, E400, E500, E550, E63 AMG (apie 2004–2018)
G klasė W463: G500, G550, G63 AMG (apie 2004–2018)
GL klasė / GLS klasė X164 / X166: GL320, GL350, GL450, GL550, GL63 AMG (apie 2006–2018)
GLC klasė / GLK klasė X204: GLK250, GLK350 (apie 2008–2015)
GLE klasė / ML klasė W164 / W166: ML320, ML350, ML500, ML63 AMG, GLE350 (apie 2005–2018)
Maybach S klasė: S600, S650 (apie 2015–2018)
R klasė W251: R320, R350, R500, R63 AMG (apie 2005–2013)
S klasė W221 / W222: S300, S320, S350, S400, S500, S550, S600, S63 AMG, S65 AMG (apie 2005–2018)
SL klasė R230 / R231: SL400, SL500, SL550, SL63 AMG (apie 2004–2018)
SLC klasė / SLK klasė R171 / R172: SLK250, SLK280, SLK300, SLK350, SLK55 AMG (apie 2004–2016)
Sprinter W906: 3.0 V6 CDI ir benzininės versijos su 7G-Tronic (apie 2012–2018)
V klasė / Viano / Vito W447: Modeliai su 7G-Tronic transmisija (apie 2014–2018)

SsangYong:

Chairman H / Chairman W / Korando Turismo / Rexton: Modeliai su 7 pakopų Mercedes-Benz automatiniu varikliu (apie 2008–2016)

💡

Svarbu žinoti: VGS2-NAG2 ir VGS3-NAG2 valdymo blokai daugumoje „Mercedes-Benz" modelių yra pavarų dėžės korpuse arba šalia jo ir pasiekiami iš po transporto priemonės, nuėmus karterio ar apsauginę plokštę. Nurodyti gamybos metai yra orientaciniai kiekvienai modelių serijai, o ne konkrečiai versijai. Prieš užsakydami patikrinkite, ar esamame TCM tikrai yra 6-polinis „Siemens" jungtis.

Pakuotės turinys

1x OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-polinis TCM – 15-polinis DB15 Pereinamasis kabelis | Lengvieji automobiliai

Techninės specifikacijos

Specifikacija	Aprašymas
Prekės ženklas	OBDSTAR
Kataloginis numeris	TCM-012
Tipas	Perėjimo kabelis
Panaudojimas	Stendo programavimas, adaptacijos nustatymas ir TCM skaitymas 722.9 7G-Tronic sistemoje
Transporto priemonės šoninė jungtis	Siemens (VGS2-NAG2/VGS3-NAG2) 6-polinis TCM
Skaitytuvų šoninė jungtis	15-polių DB15
Valdymo blokai	Transmisijos valdymo blokas (TCM)
Segmentas	Automobilis
Palaikomos markės	Infiniti, Mercedes-Benz ir SsangYong
Modelių diapazonas	Modeliai su „Mercedes-Benz" 722.9 7G-Tronic ir VGS2-NAG2 arba VGS3-NAG2 valdymo bloku
Reikalinga naudoti	OBDSTAR programatorius su 15-polių DB15 sąsaja, tokia kaip DC706 su MP001 komplektu
Papildomai reikalinga	Išorinė TCM maitinimo šaltinis stendo naudojimui
Svoris	0,1 kg
