OBDSTAR  |  SKU: M003A

OBDSTAR (M003A) | Multifunkcionalus OBD – 16-polių OBD2 adapterio kabelis | Universalus

€48,95 su PVM
€40,45 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

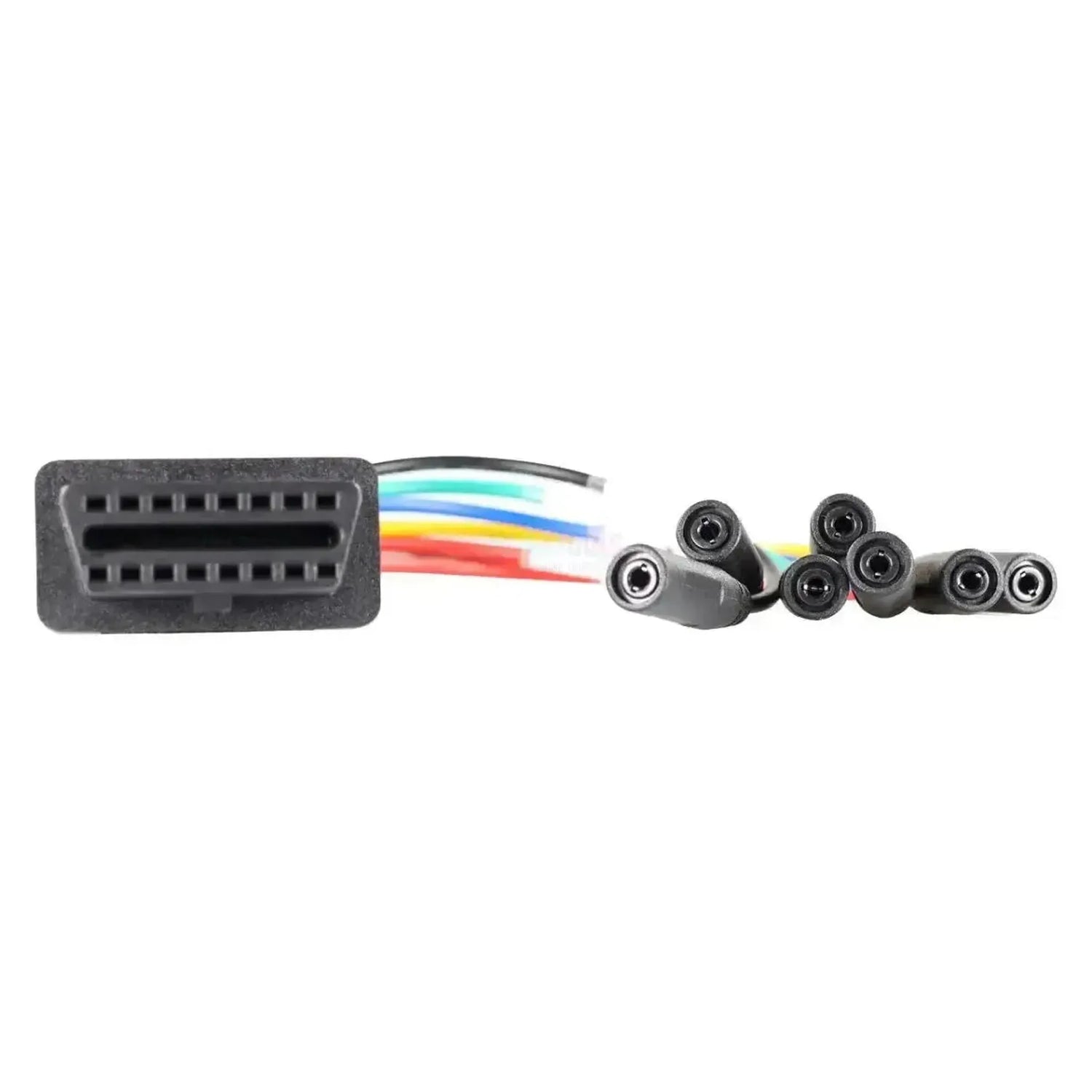

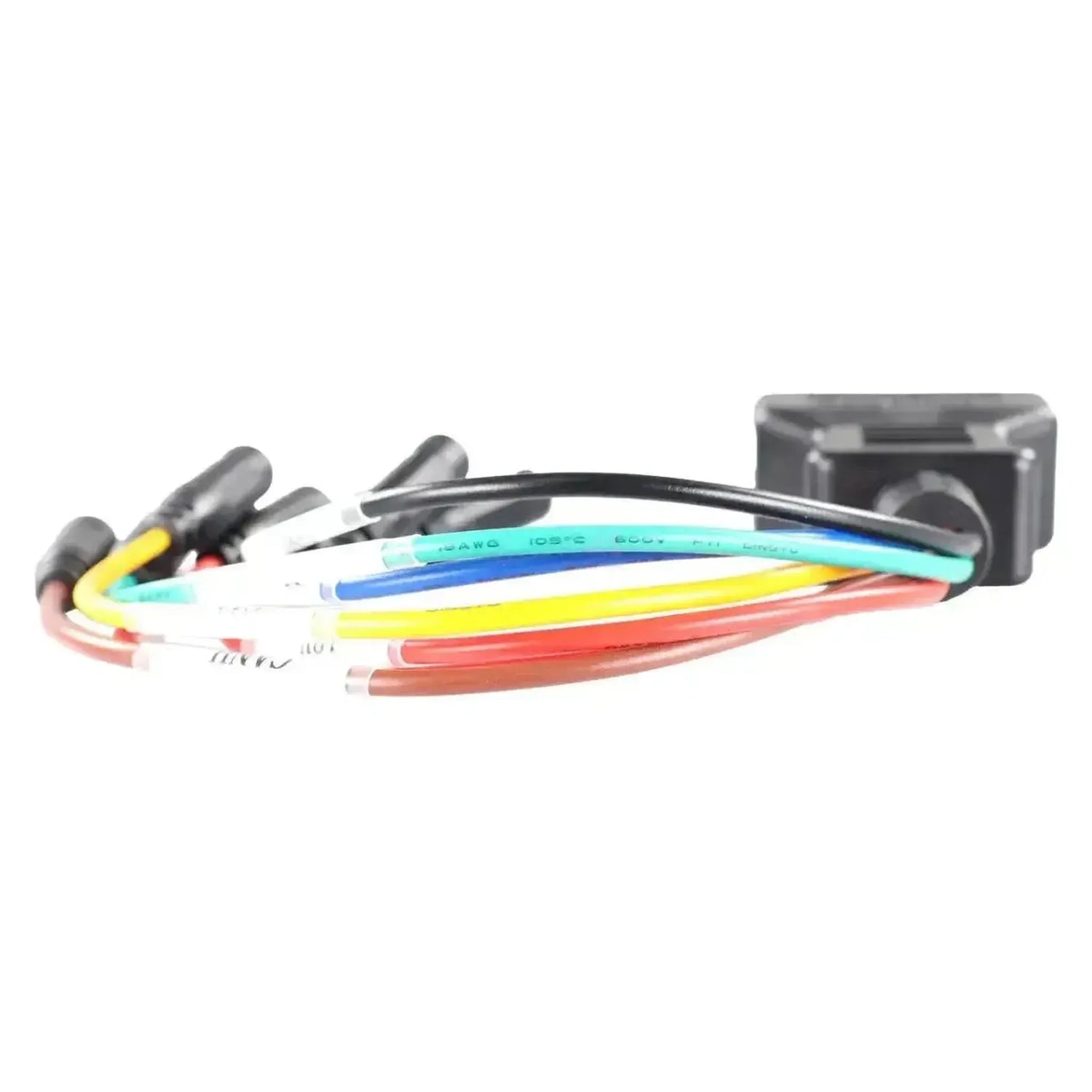

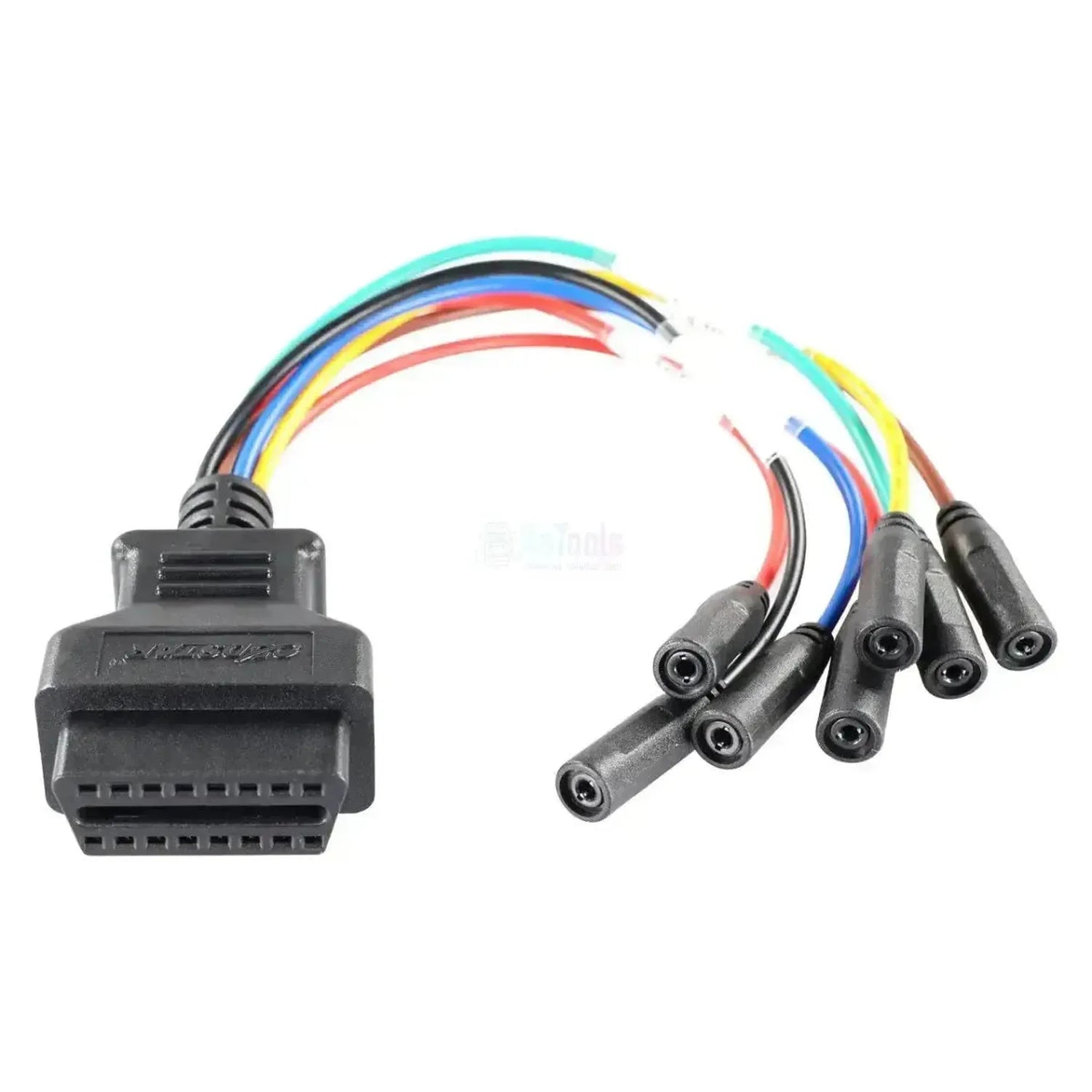

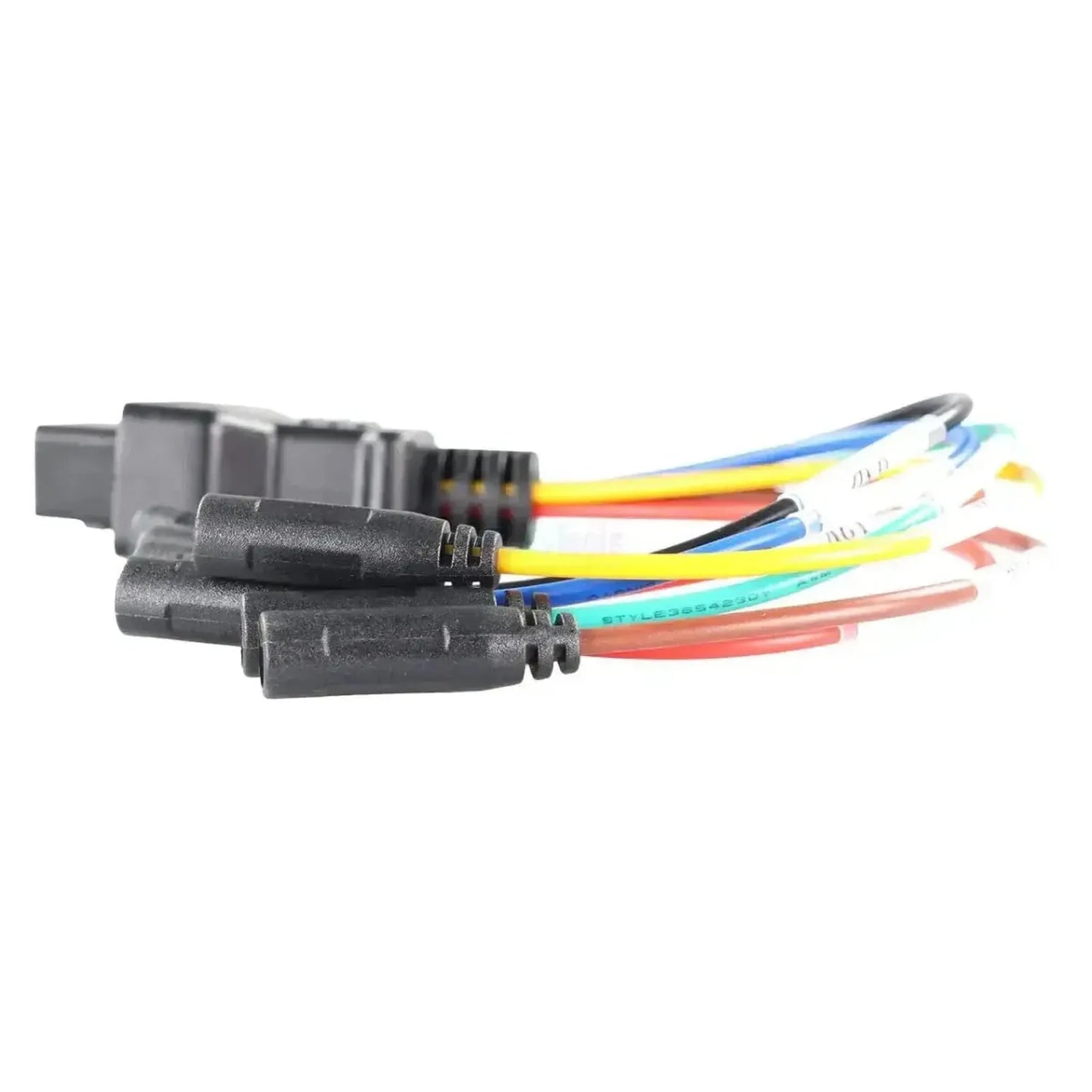

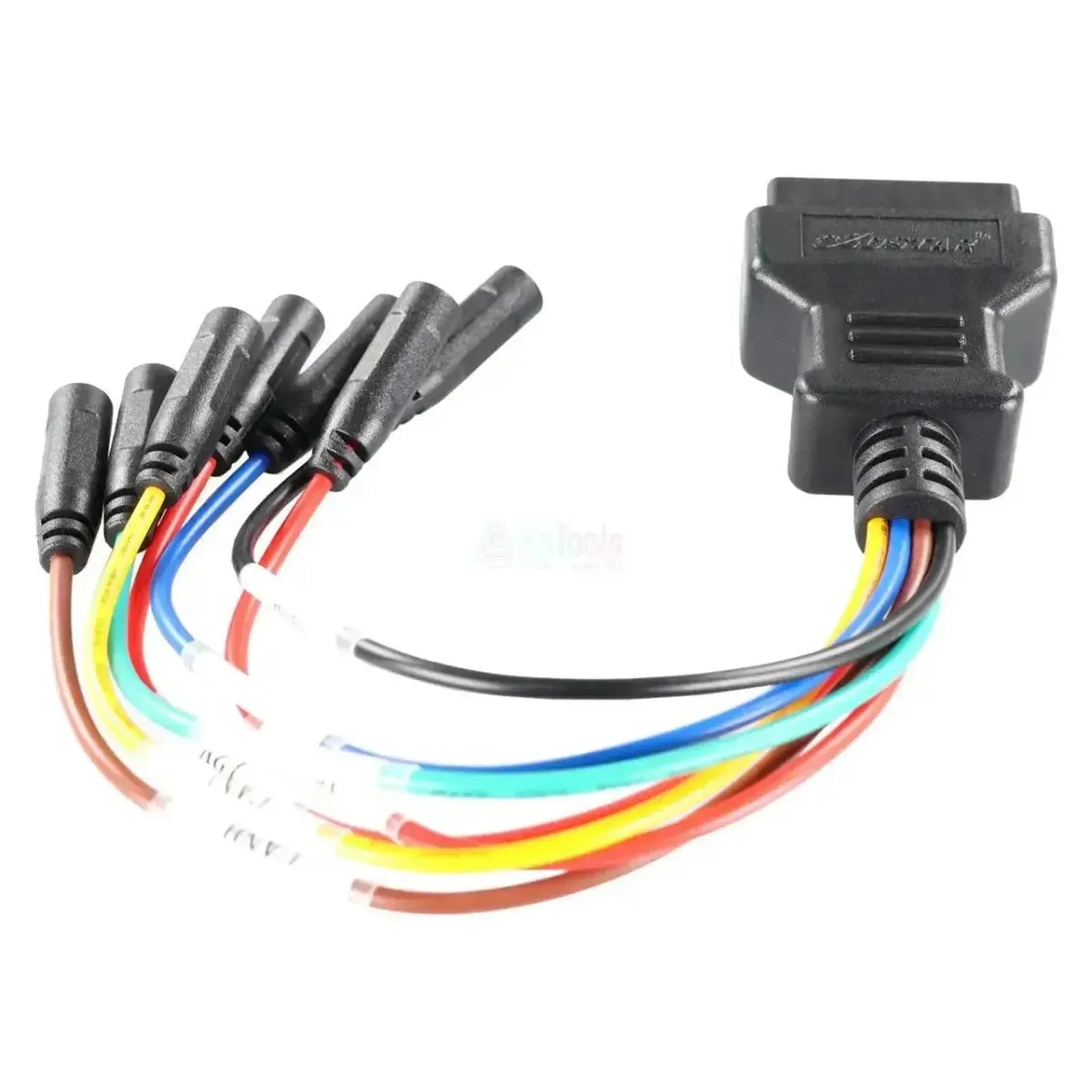

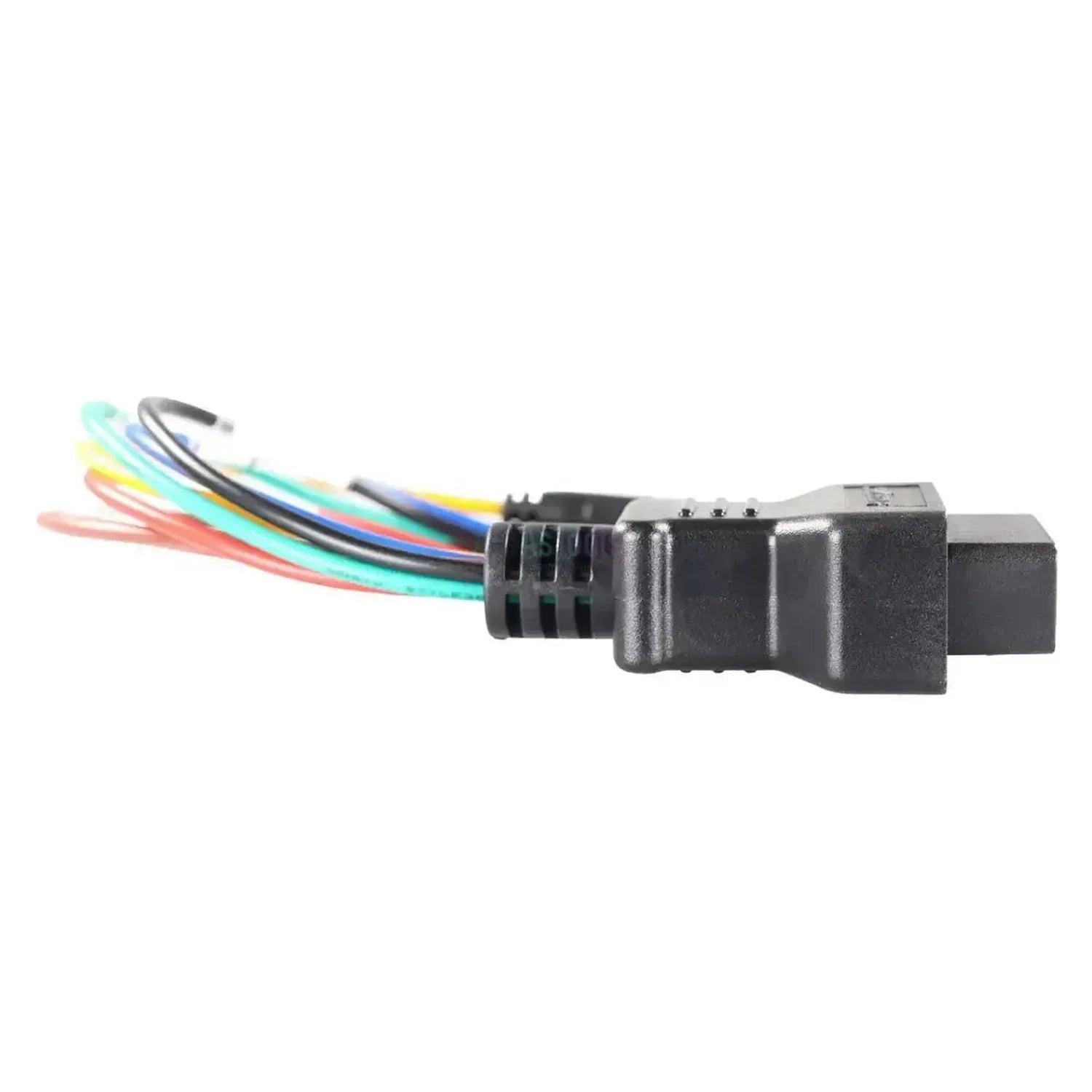

OBDSTAR M003A yra universali jungtis su viena pusė 16-kontaktine OBD2 jungtimi (J1962) ir kita pusė atskiriomis, išsišakojusiomis laidiniu galais. Tuos atskirus galus sujungiate naudodami krokodilo žnyples, litavimą arba stendo adapterius prie konkrečių ECU, BCM ar transporto priemonės jungties kontaktų.

Kabelis skirtas situacijoms, kai tiesioginis OBD2 ryšys neveikia: stendo ir boot režimo nustatymuose arba transporto priemonėse su nestandartine OBD2 laidininkų schematica. Kadangi laidiniu galai lieka atskiri, galite atskirai prijungti CAN-High, CAN-Low, K-line ir maitinimo linijas. Kabelis tik išsklaido linijas; jis nesprendžia, kuris modulis reaguos. Jūs turite žinoti, kuris kontaktas kur eina, o jūsų įrenginio programinė įranga nulemia, kas toliau galima.

PRANAŠUMAI

✔Prijungimas pagal kontaktą — naudojamas, kai tiesioginis OBD2 ryšys nėra galimas arba netinkamas.
✔Tinkamas stendo ir boot režimui — išmontuota ECU gali būti prijungta prie diagnostikos įrenginio darbasteryje.
✔Tiesioginis prieigą prie signalo linijų — CAN-High, CAN-Low, K-line ir maitinimo kontaktai yra atskirai prieinami.
✔Universalus pritaikymas — gali būti naudojamas kaip tarpinė jungtis su skirtingais transporto priemonės žymais ir ECU tipais.

SVARBŪS ASPEKTAI

✕Žnyplės ir stendo adapteriai neįtraukti — krokodilo žnyplės arba adapteriai atskiriems laidiniams nėra pridedami.
✕Reikalinga žinoti kontaktų išdėstymą — be tinkamos tikslinės ECU laidininkyno schemos, neteisingas prijungimas yra padaromas greitai.
✕Skirtas OBDSTAR įrangai — darbas su kitų gamintojų diagnostikos įrankiais nėra garantuojamas.
✕Neprideda transporto priemonės aprėpties — jungtis tik sujungia; kurie žymai ir procedūros palaikomi, nulemia jūsų įrenginys.

Taikymo sritys ir funkcijos

Per atskirus laidiniaus galus pasiekiate jungtis, esančias už standartinės OBD2 prievado.

Valdymo blokai, kuriuos galite pasiekti

  • Išmontuota ECU darbasteryje: Pasiekiama per atskiras maitinimo ir ryšio linijas.
  • BCM ir kiti moduliai: Gali būti prijungti prie transporto priemonės jungties, kai standartinis OBD2 prievadas neteikia prieigos.
  • Moduliai su nestandartine laidininkų schematica: Pasiekiami prisijungiant atitinkamas linijas atskirai pagal laidinius.

Ką galite daryti

  • Prijungimas per OBD2: Diagnostikos įrenginys, kurio 16-kontaktis J1962 konektor prijungtas prie kabelio.
  • Kontaktų išskaidymas: Kiekviena OBD2 linija padaroma atskirai prieinama ant atskiro laidinio.
  • Stendo nustatymo sujungimas: Išmontuota ECU su maitinimu ir ryšio linijomis prijungiama prie įrenginio.
  • CAN ir K-line ryšių sudarymas: Tiesioginis prijungimas prie CAN-High, CAN-Low arba K-line moduliams, kurie nėra pasiekiami per standartinį prievadą.
  • Maitinimo ir masės teikimas: 12V ir masė priduodami stendo nustatymui iš transporto priemonės arba išorinės šaltinio.
  • Atsargiai: Ką galima daryti, priklauso nuo tikslinės ECU, naudojamo nustatymo ir jūsų OBDSTAR įrenginio.

Suderinami transporto priemonės tipai ir panaudojimas

Sprendžiamasis veiksnys yra tikslinės ECU arba transporto priemonės jungties kontaktų išdėstymas, o ne modelis. Šaltinis nepaminėja žymų ar gamybos metų: kabelis yra universalus ir naudojamas pagal kiekvienos jungties poreikius.

  • Transporto priemonės su nestandartine OBD2 laidininkų schematica: Atskiri laidiniu galai leidžia prijungti pagal kontaktą.
  • Stendo ir boot režimo nustatymai: Skirti išmontuotoms skirtingų žymų ir tipų ECU.
  • OBDSTAR diagnostikos ir raktų programavimo įranga: OBD2 prievadas prijungiamas prie įrenginio arba tarpinės sąsajos.
💡
Naudinga žinoti: Visada iš anksto patikrinkite tikslinės ECU kontaktų išdėstymą naudodami laidininkų schemą ir multimetru patikrinkite laidinio galus. Taip išvengsite trumpojo sujungimo tarp maitinimo ir signalo linijos, kas gali negrįžtamai sugadinti modulį. Prieš užsakydami patikrinkite, ar jau turite reikiamas žnyples arba stendo adapterius atskiriems laidiniams.

Pakuotės turinys

  • 1x OBDSTAR (M003A) | Multifunctionali OBD – 16-kontaktis OBD2 jungtis | Universali

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas OBDSTAR
Kataloginis numeris M003A
Tipas Jungtis
Panaudojimas OBD, stendo ir boot režimo prijungimai
Transporto priemonės šoninė jungtis Išsišakojję laidiniu galai su atskirais galais
Skaitytuvų šoninė jungtis 16 kontaktų OBD2 (J1962)
Komunikacija CAN-High, CAN-Low ir K-line, atskirai prieinami pagal laidinius
Valdymo blokai ECU, BCM ir kiti moduliai, atsižvelgiant į pasirinktus prijungimo taškus
Segmentas Universalus
Modelių diapazonas Nepriklausoma nuo žymo; nulemta tikslinės ECU kontaktų išdėstymo
Reikalinga naudoti OBDSTAR diagnostinis aparatas arba programavimo įrenginys su 16 kontaktų OBD2 įėjimu
Papildomai reikalinga Krokodilo žnyplės arba stendo adapteriai atskiriems laidiniams (neįtraukti)
Svoris 0,1 kg
