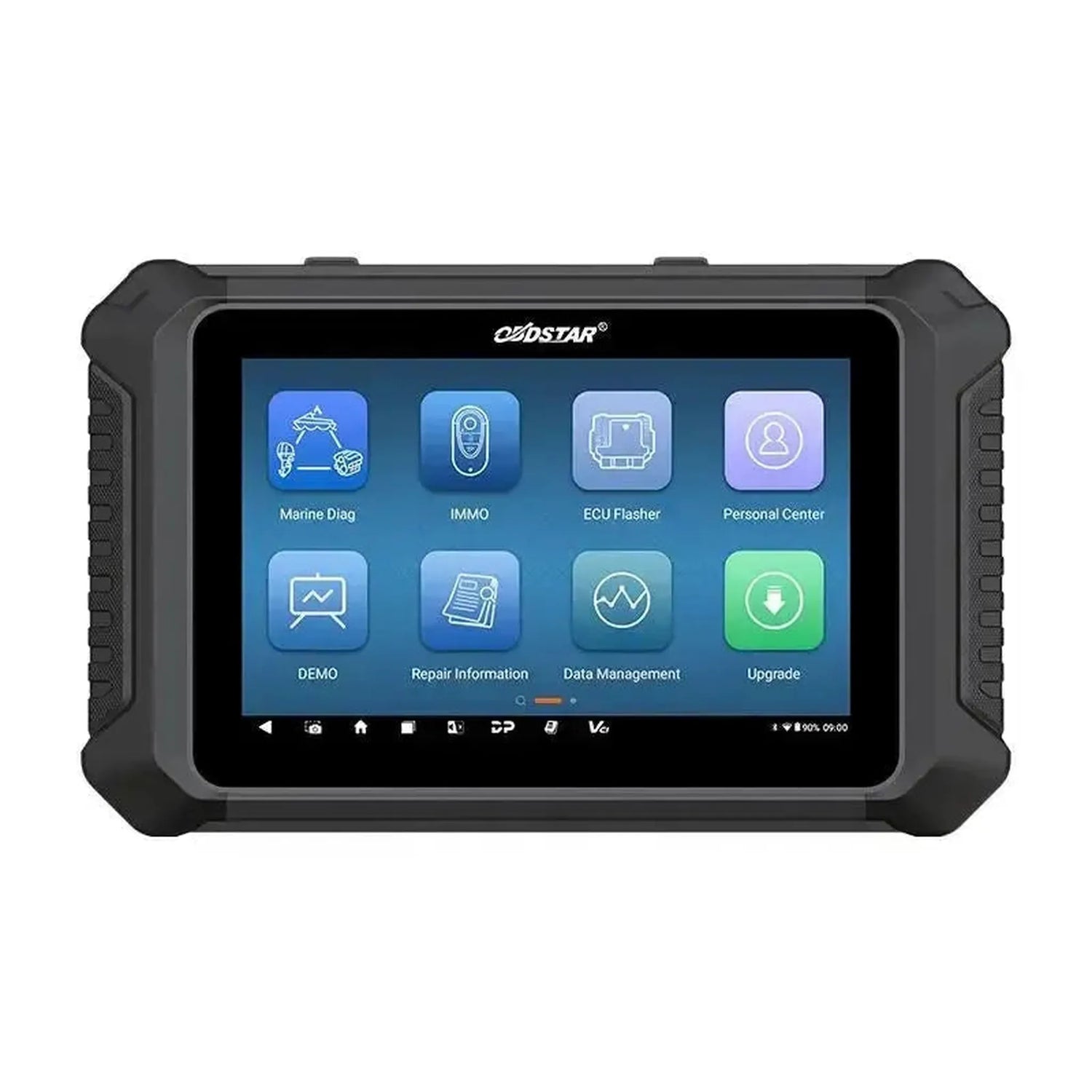

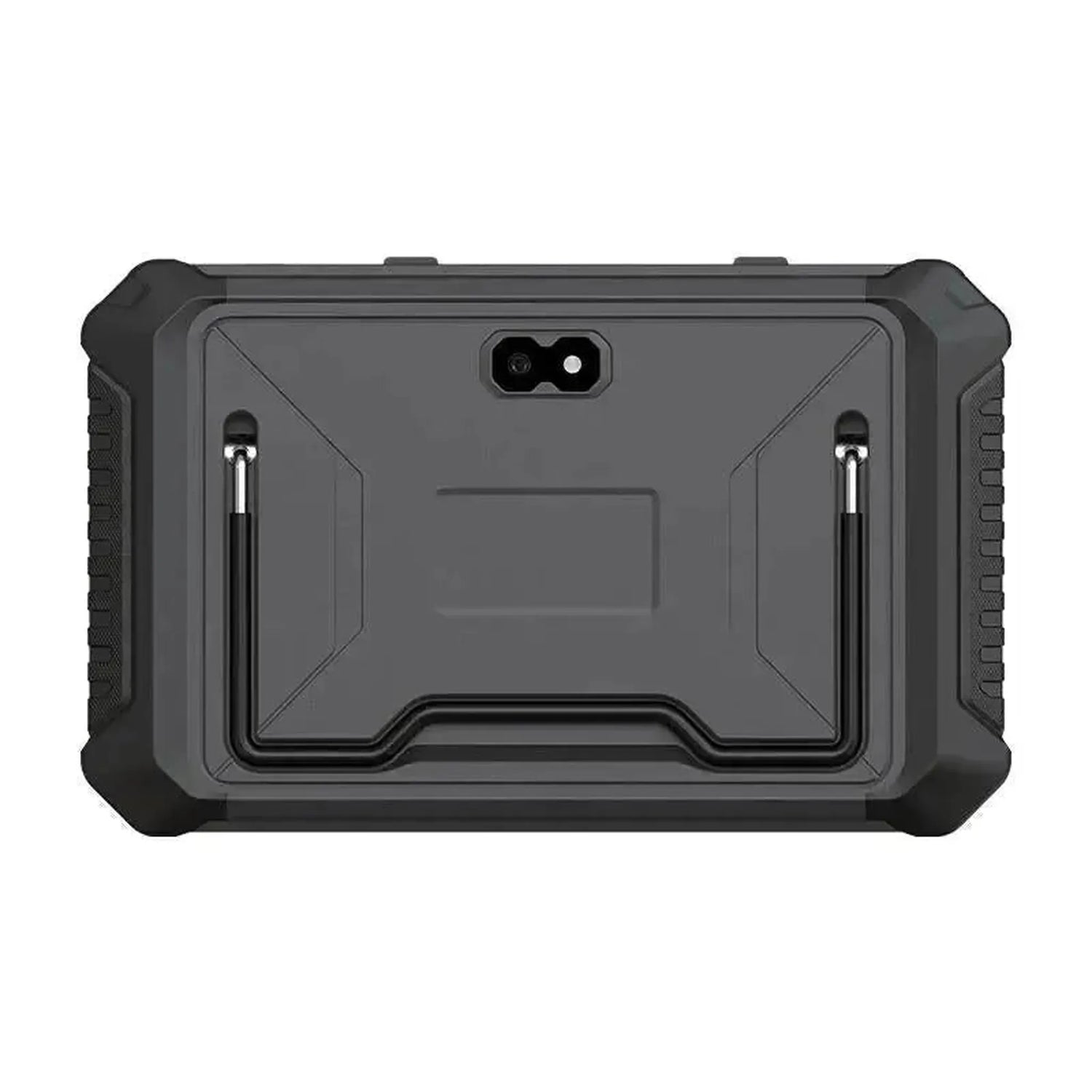

OBDSTAR Marine Master (A+B+C+D) | Diagnostinis įtaisas | Motorinis laivas

Diagnostikos funkcijos

Marine Master suteikia pilną diagnostikos funkcionalumą prijungtiems laivų variklio valdymo sistemoms. Galimos funkcijos gali skirtis priklausomai nuo laivo gamintojo, modelio ir gamybos metų.

• ECU informacijos nuskaitymas: Programinės įrangos versijų, aparatinės įrangos numerių ir prijungtos valdymo šaltinio identifikacijos duomenų rodymas.
• Gedimų kodų nuskaitymas: Aktyvių ir saugotų gedimų kodų nuskaitymas su atitinkamu aprašymu.
• Gedimų kodų trynimas: Gedimų kodų ištrynimas iš valdymo šaltinio atminties atlikus remontą.
• Tiesioginio laiko duomenys: Jautriklių ir veiklų verčių realaus laiko rodymas gedimams nustatyti.
• Kadriniai nusikeitę duomenys: Jautriklių verčių momentinių nuotraukų nuskaitymas saugoto gedimo kodo metu.
• Veiklų bandymas: Komponentų valdymas jų darbui patikrinti be variklio veikimo.
• Kodavimas: Programinės įrangos nustatymų derinimas valdymo šaltinyje keičiant ar papildant komponentus.
• Darbo valandų nuskaitymas: Variklio darbo valandų skaičiaus nuskaitymas priežiūrai planuoti.
• Automatinis skaneris: Automatinis visų prieinamų sistemų skenavimas esamiems gedimų kodams aptikti.
• Duomenų įrašymas ir atkūrimas: Tiesioginio laiko duomenų srauto įrašymas ir peržiūra detalioms gedimų analizėms.

Raktų ir EEPROM funkcijos

Marine Master kartu su neprivalomomis IMMO rinkiniais palaiko raktų programavimą tam tikriems vandens motociklų ir vandens transporto priemonių gamintojams.

• Rakto programavimas: Naujų arba pakaitalinių raktų registracija palaikomų „Yamaha" ir „Kawasaki" laivų įžiganties sistemos išjungiųjui (naudojant M029 arba M039-IMMO komplektą).

Priežiūros ir techninės priežiūros funkcijos

Skaitytuvui palaiko kelias priežiūros ir remonto funkcijas laivų variklių sistemose. Šių funkcijų prieinamumas skiriasi priklausomai nuo variklio gamintojo, modelio ir gamybos metų.

Variklis ir pavaros sistema

• ECU atstatymas: Valdymo šaltinio grąžinimas į numatytas vertes po priežiūros arba komponentų pakeitimo.
• Alyvos paslaidos atstatymas: Alyvos priežiūros indikatorius atstatymas keičiant alyvą.
• Alyvos slėgio atstatymas: Alyvos slėgio įspėjimo ir atitinkamo skaičiaus atstatymas.
• Tūrio skaičiaus nustatymas: Variklio tūrio skaičiaus vaizdo kalibracija.
• Kuro nustatymai: Kuro parametrų derinimas gamintojo nustatytose ribose.
• Dujų sklendės padėties jutiklio atstatymas: Dujų sklendės padėties jutiklio mokymo verčių atstatymas po priežiūros.
• Dujų sklendės padėties jutiklio tolygumo nustatymas: Dujų sklendės nulinės padėties kalibracija stabilaus tolygumo sukiui.

Trim ir varančioji sistema

• Trim atstatymas: Trim ir tilto pozicijų atstatymas varančiojoje sistemoje.
• Tilto riba nustatyti: Varančiosios sistemos mechaninio tilto ribos fiksuoti.

Vairo sistema ir navigacija

• Vairo kampo jutiklio kalibracija: Vairo kampo jutiklio nulinės padėties kalibracija po demontavimo arba pakeitimo.
• Kompaso kalibracija: Elektroninio kompaso kalibracija po montavimo arba sutrikimo atsiradus vaizdo problemoms.

Kitos serviso ir priežiūros funkcijos

• Priežiūros režimo nustatymas: Priežiūros režimo aktyvinimas remonto darbams atlikti.
• Žiemos paruošimas: Žiemos paruošimo procedūra variklio apsaugai per ilgą stovėjimo laiką.
• Priežiūros indikatorių atstatymas: Paslaugos švieslentės rankinis atstatymas per mobiliąją programėlę.

Specialūs atributai ir galimybės

Be standartinių diagnostikos ir priežiūros funkcijų, Marine Master turi kelias papildomas galimybes seminarui naudoti.

• Auto Scan: Automatinis visų esamų valdymo blokų aptikimas ir skenavimas.
• BCM simuliatorius: BCM signalų simuliavimas diagnostikai ir patikrai.
• Instance Setting: Konkrečių variklio instancijų konfigūravimas kelių variklių sistemoje.
• Maintenance Setting: Priežiūros parametrų nustatymas prijungtam varikliui.
• Nuotolinio valdymo nustatymas iš naujo: Elektroninio nuotolinio valdymo iš naujo nustatymas ir pakartotinis susipairing.
• Sistemos kalibravimas: Kalibravirmo procedūrų atlikimas skirtingose variklio sistemose.
• Sukimo momento nustatymas: Sukimo momento parametrų reguliavimas fabrikų ribose.
• Interaktyvios laidų schemos: Elektrinių schemų ir komponentų aprašymų patikrinimas diagnostikos metu.
• Blyksnio klaidų kodų paieška: Blyksnio klaidų kodų reikšmių paieška per mobilią programą.
• DLC lokalizacija: Diagnostikos prieigos taško vietos paieška pagal markę ir modelį.
• Techniniai biuleteniai: Prieiga prie techninės informacijos ir aptarnavimo dokumentacijos programoje.
• Ekrano kopija: Ekrano nuotraukų darymas diagnostikos darbų metu ataskaitoms.
• Belaida ekrano atspindys: Skaitytuvų ekrano rodymą išorinėje monitoriuje.
• Nuotolinis palaikymas: Nuotolinis OBDSTAR technikų palaikymas per nuotolinį ryšį.
• OTA atnaujinimai: Programinės įrangos atnaujinimas per Wi-Fi vienu veiksmu.

Palaikomi transporto priemonių žymenys

Marine Master palaiko plačią jūrų variklių markių iš įvairių regionų asortimentą. Aprėptis apima reaktyvinius skrendančius, išorinius variklius, vidinius variklius, dyzelės variklius ir generatorius.

• Europoje: DAF, FNM, FPT, Lombardini, MAN, MTU, Perkins, Scania, Selva, Sisu, Steyr, Vetus, VM Motori, Volkswagen, Volvo
• Azijoje: Daedong, Honda, Hyundai, Kawasaki, Suzuki, Tohatsu, Toyota, Yamaha, Yanmar
• Amerikoje: Caterpillar, Crusader, Cummins, Evinrude, Flagship, Ford, Ilmor, Indmar, John Deere, Johnson, Kodiak, Kohler, Malibu, Marine Power, Mariner, Mercruiser, Mercury, OMC, Panther, PCM, Sea-Doo, Seven Marine, Turnkey, Vanguard
• Kinijoje: Aiqidi, CFMoto, Hidea, Parsun, Seanovo

Papildomos priedų parinktys ir plėtimų galimybės

Marine Master gali būti išplėstas papildomais aparatinės įrangos adapteriais ir IMMO rinkiniais, skirtais tos pačios markės diagnostikai ir raktų programavimui.

Aparatūrinės įrangos moduliai ir priedai

• M029 IMMO rinkinys (Yamaha): Rinkinys raktų programavimui ir starto pertraukiklio funkcijų atliekimui suderinamuose Yamaha vandens objektuose.
• M039 IMMO rinkinys (Kawasaki): Rinkinys raktų programavimui ir starto pertraukiklio funkcijų atliekimui suderinamuose Kawasaki vandens objektuose.
• M064 Diagnostikos adapteris (Mercury): Perėjimo kabelis diagnostiniam įrankiui prijungti prie suderinto Mercury variklių diagnostikos prieigos taško.
• M066 Diagnostikos adapteris (Kawasaki): Perėjimo kabelis diagnostiniam įrankiui prijungti prie suderinto Kawasaki variklių diagnostikos prieigos taško.
• M067 Diagnostikos adapteris (Kawasaki): Perėjimo kabelis diagnostiniam įrankiui prijungti prie alternatyvaus diagnostikos prieigos taško suderinamuose Kawasaki varikliuose.
• M069 Diagnostikos adapteris (Suzuki/Evinrude/Johnson/Selva): Perėjimo kabelis diagnostiniam įrankiui prijungti prie įvairių išorinių variklių diagnostikos prieigos taško.
• M076 Diagnostikos adapteris (VM Motori/Mercruiser): Perėjimo kabelis diagnostiniam įrankiui prijungti prie suderinamų VM Motori ir Mercruiser variklių diagnostikos prieigos taško.
• M077 Diagnostikos adapteris (FPT): Perėjimo kabelis diagnostiniam įrankiui prijungti prie suderinto FPT variklių diagnostikos prieigos taško.
• M079 Diagnostikos adapteris (MTU): Perėjimo kabelis diagnostiniam įrankiui prijungti prie suderinto MTU variklių diagnostikos prieigos taško.
• M082 Diagnostikos adapteris (Evinrude): Perėjimo kabelis diagnostiniam įrankiui prijungti prie suderinto Evinrude variklių diagnostikos prieigos taško.
• M085 Diagnostikos adapteris (MTU): Perėjimo kabelis diagnostiniam įrankiui prijungti prie alternatyvaus diagnostikos prieigos taško suderinamuose MTU varikliuose.
• M087 Diagnostikos adapteris (Steyr Motors): Perėjimo kabelis diagnostiniam įrankiui prijungti prie suderinto Steyr variklių diagnostikos prieigos taško.
• M088 Diagnostikos adapteris (Tohatsu): Perėjimo kabelis diagnostiniam įrankiui prijungti prie suderinto Tohatsu išorinių variklių diagnostikos prieigos taško.

Licencijos informacija

OBDSTAR Marine Master (A+B+C+D) komplektą sudaro 2 metų programinės įrangos licencija. Šio laikotarpio metu naudotojas turi prieigą prie programinės įrangos atnaujinimų ir internetinių funkcijų per OBDSTAR serverius.

• Licencijos laikotarpis: 2 metai nemokami programinės įrangos atnaujinimai nuo aparato aktyvacijos.
• Programinės įrangos atnaujinimai: Atnaujinimai apima palaikomų jūrų markių ir modelių išplėtimą, naujas priežiūros ir diagnostikos funkcijas, esančių protokolų patobulinus ir klaidų ištaisymus.
• Išplėstinos funkcijos: Aktyvi licencija reikalinga OTA atnaujinimams per Wi-Fi, OBDSTAR technikų nuotoliam palaikymui, prieigai prie internetinių techninių biuletenių ir interaktyvių laidų schemų mobilioje programoje.
• Po licencijos pabaigos: Aparatas toliau veikia su paskiausiai įdiegta programinės įrangos versija. Norint gauti prieigą prie naujų atnaujinimų ir internetinių funkcijų, reikalingas licencijos atnaujinimas.

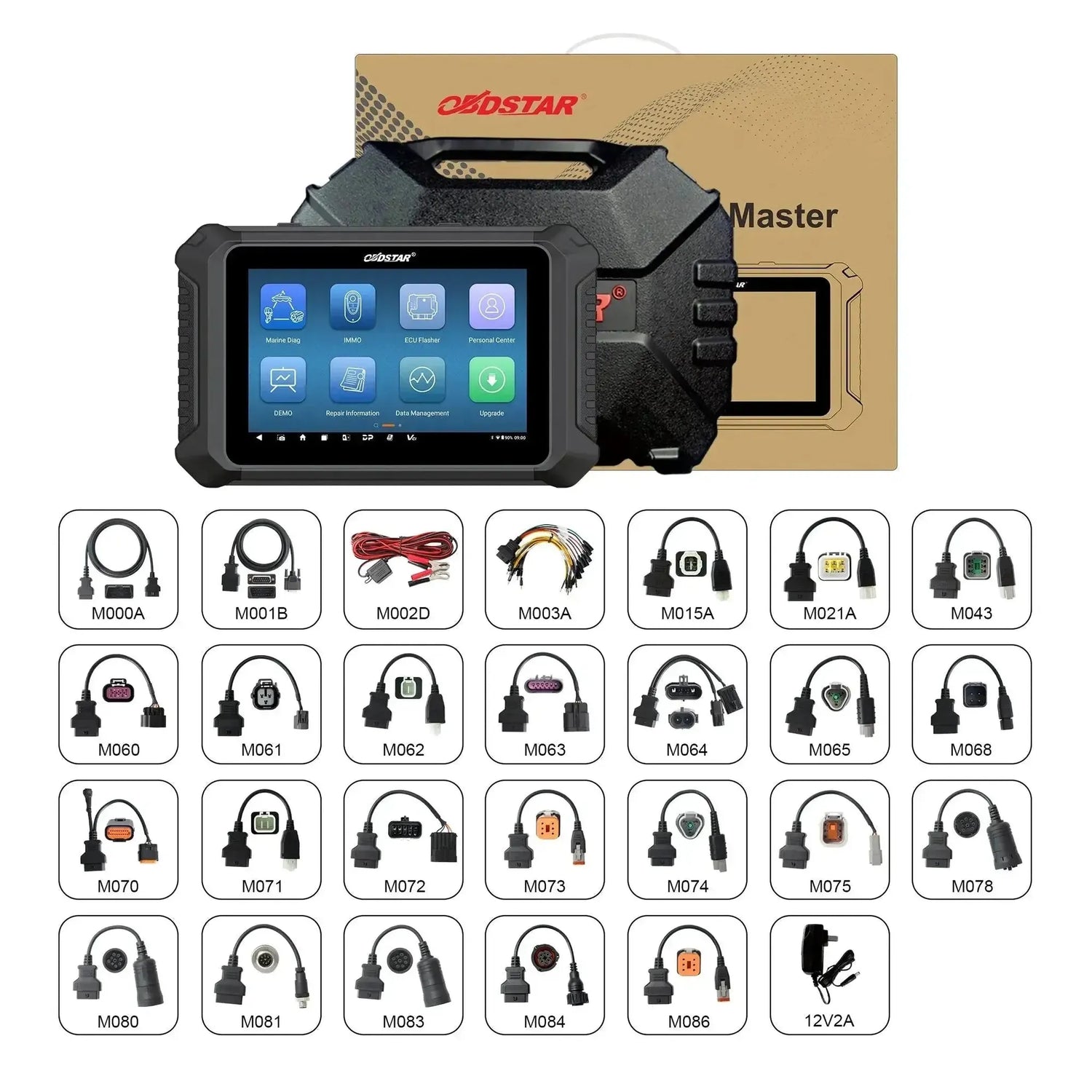

Pakuotės turinys

• 1x OBDSTAR Marine Master diagnostinis aparatas
• 1x 12V2A įkroviklis
• 1x M000A 4 metrų pratęsimo kabelis
• 1x M001B pagrindinė jungtis
• 1x M002D 6 metrų maitinimo kabelis su akumuliatoriaus gnybtukai
• 1x M003A daugiafunkcinė peršolinimo kabelis
• 1x M005 adapteri kabelis skirtas Kawasaki
• 1x M015A adapteri kabelis skirtas Honda
• 1x M021A adapteri kabelis skirtas Parsun
• 1x M043 adapteri kabelis skirtas BRP
• 1x M060 adapteri kabelis skirtas Mercury
• 1x M061 adapteri kabelis skirtas Yamaha
• 1x M062 adapteri kabelis skirtas Suzuki
• 1x M063 adapteri kabelis skirtas PCM/Crusader/Ilmor/Indmar/Kodiak Marine/Marine Power/Mercruiser/Panther Airboats/Seven Marine/Volvo Penta
• 1x M064 adapteri kabelis skirtas Mercury
• 1x M065A adapteri kabelis skirtas Evinrude
• 1x M070 adapteri kabelis skirtas Tohatsu
• 1x M071 adapteri kabelis skirtas Tohatsu
• 1x M072 adapteri kabelis skirtas Mercruiser
• 1x M073 adapteri kabelis skirtas Indmar
• 1x M074 adapteri kabelis skirtas Yanmar
• 1x M075 adapteri kabelis skirtas Yanmar
• 1x M078 adapteri kabelis skirtas Mercury Diesel
• 1x M080 adapteri kabelis skirtas Caterpillar
• 1x M081 adapteri kabelis skirtas MAN
• 1x M083 adapteri kabelis skirtas Cummins
• 1x M084 adapteri kabelis skirtas Scania
• 1x M086 adapteri kabelis skirtas Volvo
• 1x Nešiojamasis lagaminas
