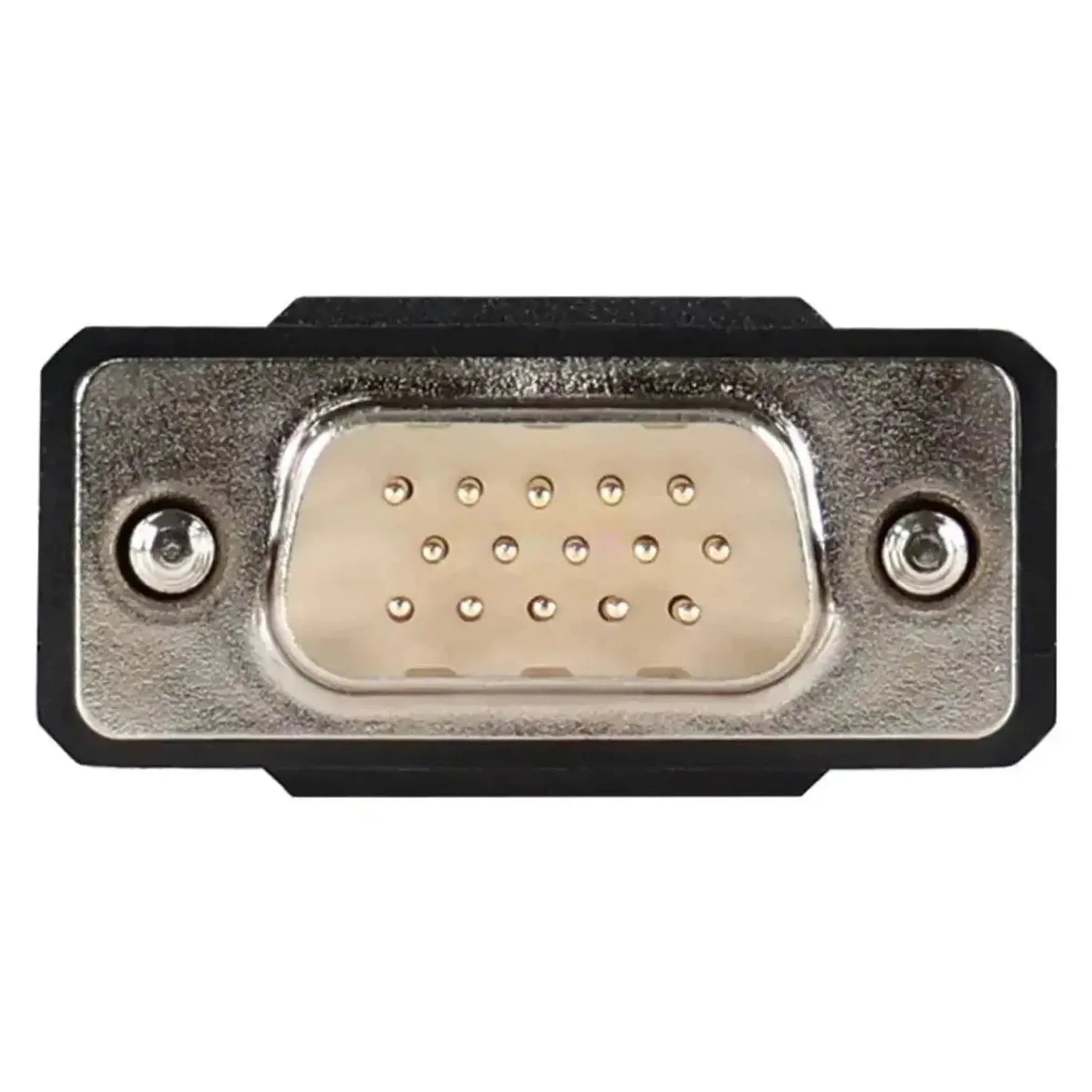

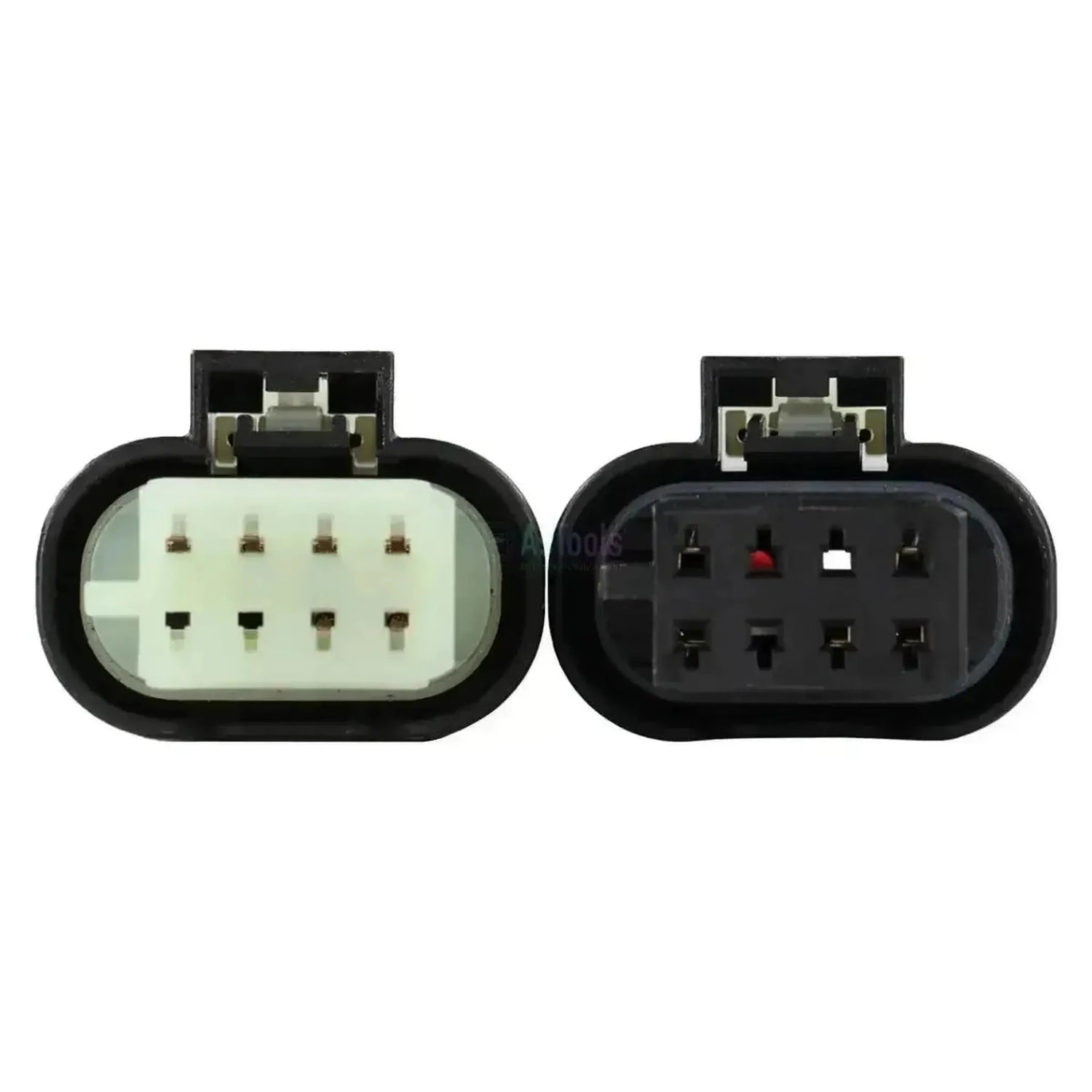

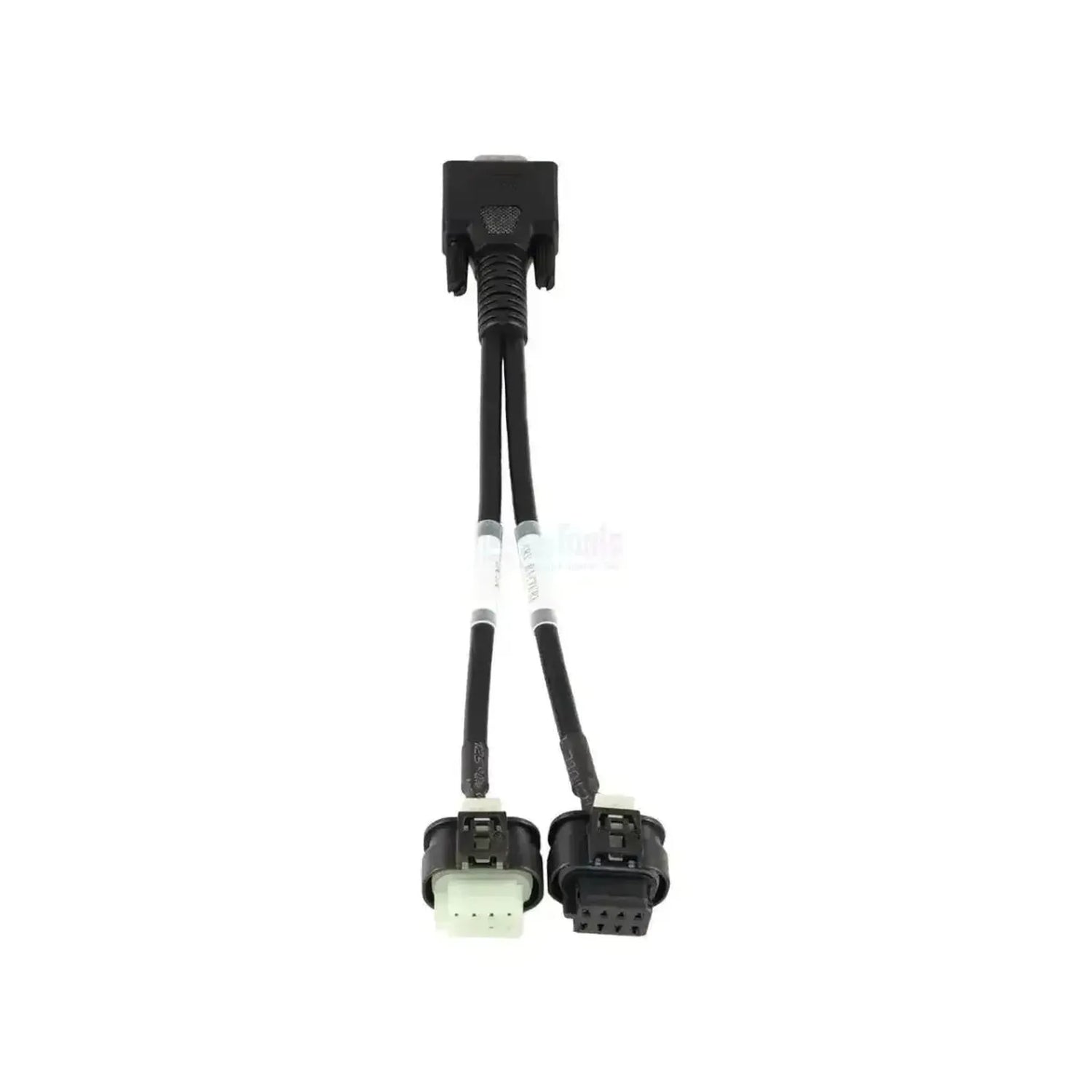

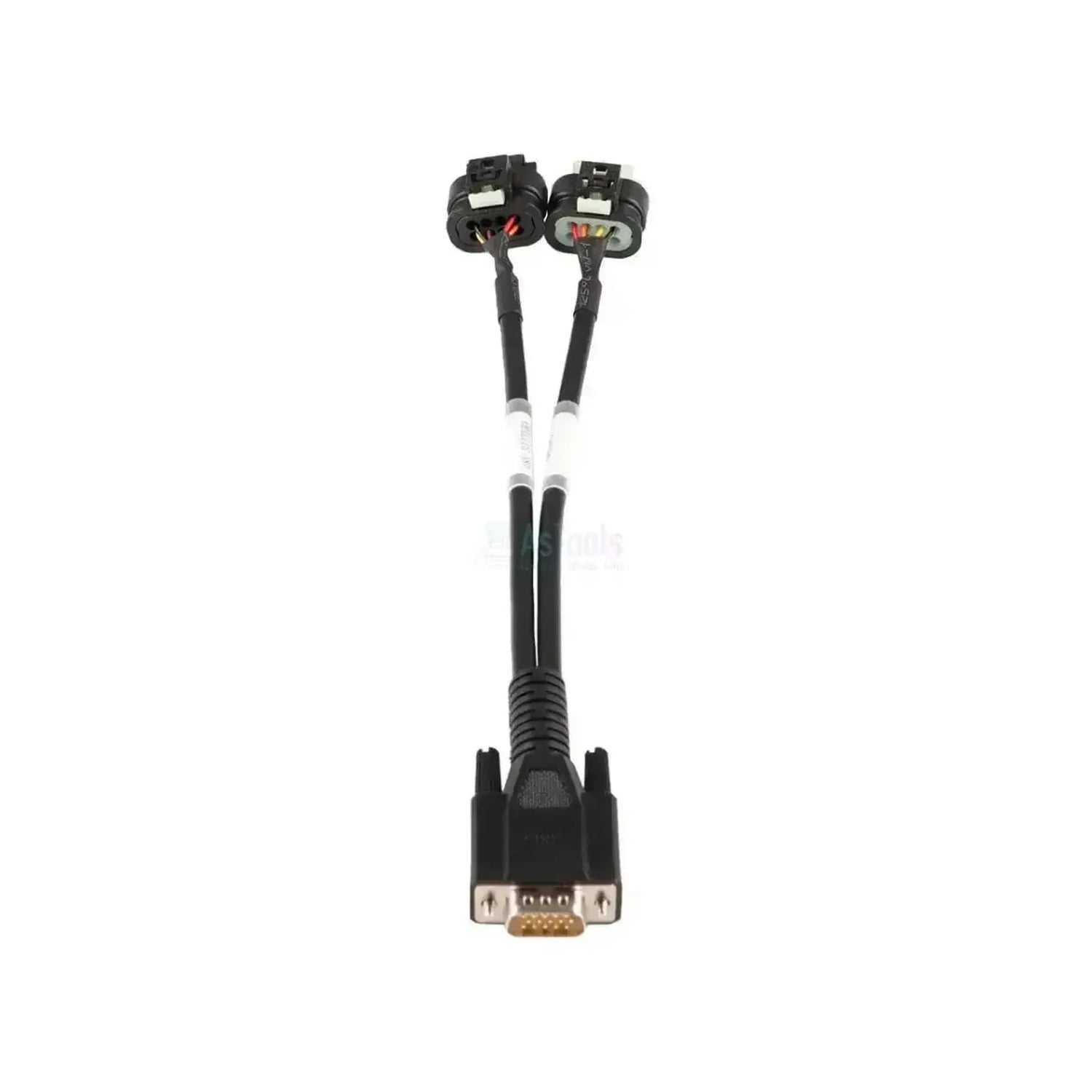

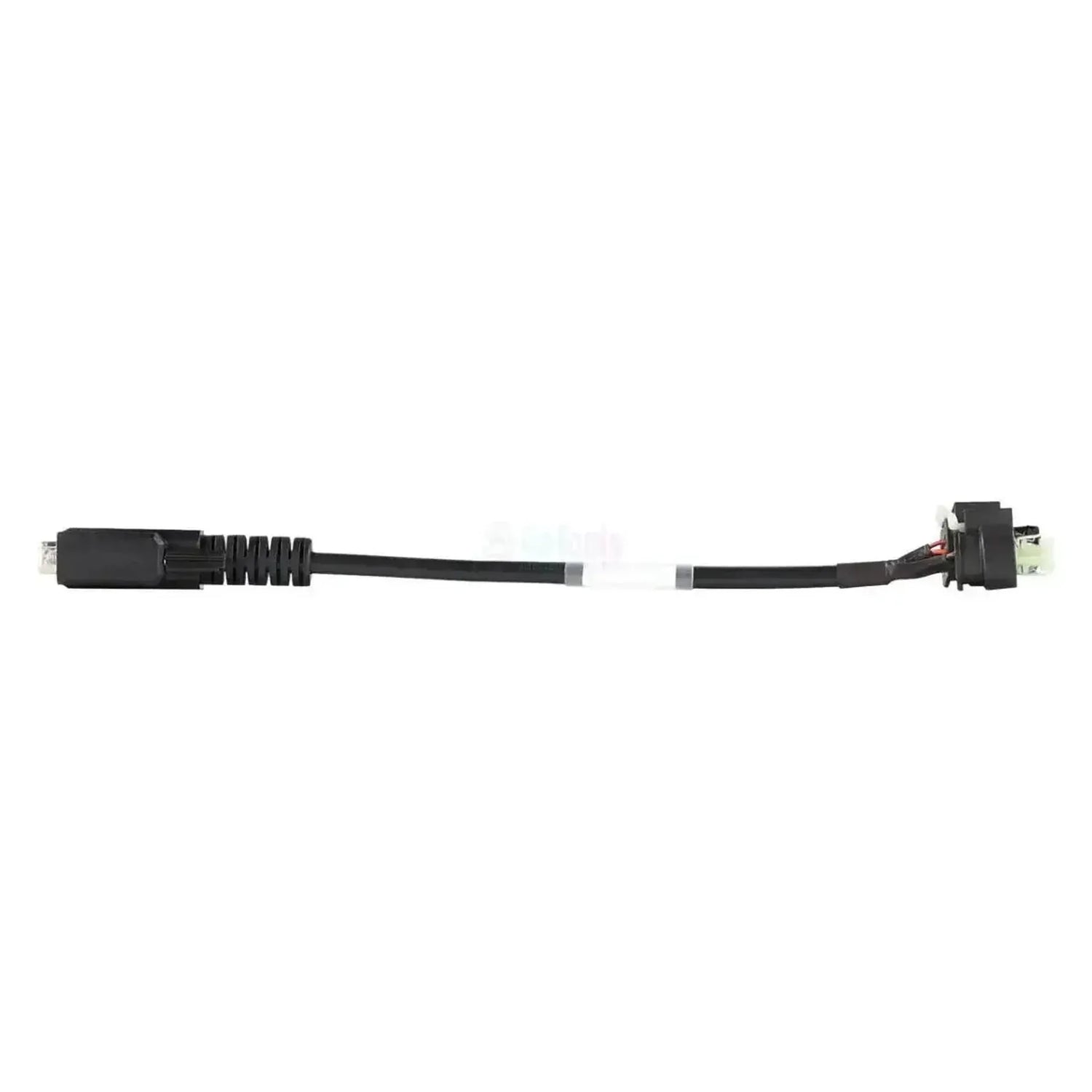

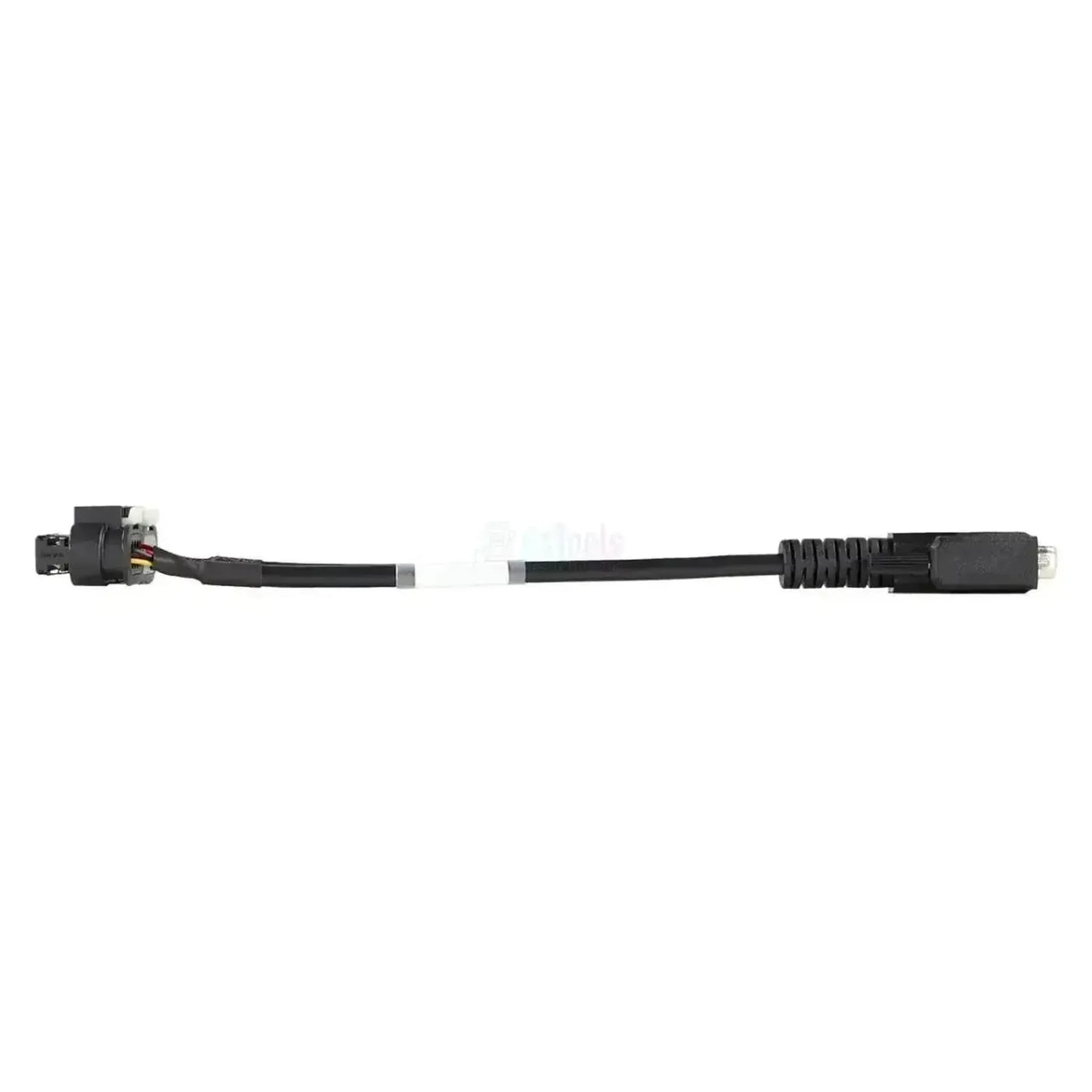

OBDSTAR T003 įrenginio pusėje turi 15 kontaktų DB15 jungtį (samec) OBDSTAR diagnostikos platformai, o transporto priemonės pusėje – du atskirus konektorius, tiesiogiai sujungiamus su 48V akumuliatoriaus paketu ir DC/DC konvertavimo moduliu „Mercedes-Benz" lengvųjų automobilių sistemose. Kabelio laidai pažymėti „48V BATTERY" ir „DCDC".
48V komponentai EQ Boost palydiniame tinkle neprieinami per standartinį OBD2 diagnostikos prievadą. Šis kabelis sukuria tiesioginį ryšį tarp diagnostikos aparato ir tų komponentų. Testavimo metu signalai iš skaitymo aparato perduodami atitinkamoms modulėms, todėl galima įvertinti akumuliatoriaus bei konvertavimo modulio įtampą, būseną ir veikimą. Kabelis suteikia prieigą tik šiems dviem komponentams – reguliarus automobilio diagnostika tebesitęsia per OBD2 prievadą. Žemiau išvardinti modeliai nurodomi šasio žymėjimu be gamybos metų. Darbas su 48V komponentais reikalauja saugos protokolų žinių; nequalifikuotas naudojimas gali sugadinti modulį arba akumuliatoriaus sistemą.
PRIVALUMAI
SVARBU ŽINOTI
Naudojimo atvejai ir galimybės
Per OBDSTAR diagnostikos platformą kabelis palaiko šias „Mercedes-Benz" 48V sistemos operacijas.
Valdikliniai blokai, kuriuos galite pasiekti
- 48V akumuliatoriaus sistema: Sujungta per laidą su žyma „48V BATTERY".
- DC/DC konvertavimo modulis: Sujungtas per laidą su žyma „DCDC", skirtas kontrolei tarp 48V ir 12V sistemų.
Ką galite atlikti
- 48V akumuliatoriaus įjungimo testas: Atlikti power-on testinį ciklą ir įvertinti akumuliatoriaus sistemos įjungimo būseną bei pagrindinį veikimą.
- DC/DC modulio diagnostika: Perskaityti konvertavimo modulio veikimą ir būseną tarp 48V ir 12V sistemų.
- Tiesioginis darbas su moduliu: Apeiti standartinį OBD2 prievadą testams, kurie negalimi reguliariu diagnostikos tinklu.
- Įtampos ir būsenos kontrolė: Įvertinti akumuliatoriaus ir konvertavimo modulio išmatuotas vertes per diagnostikos platformą.
- Pastaba: Kabelis pats neatlieka testų; OBDSTAR diagnostikos platforma ir atitinkama procedūra nusako, kas konkretaus modelio atžvilgiu yra prieinama.
Suderinami automobiliai ir taikymai
Esminė sąlyga – 48V EQ Boost palydinio hibridinio tinklo buvimas su DC/DC konvertavimo moduliu, o ne pati modelio serija. Žemiau išvardinti modeliai nurodomi šasio žymėjimu; gamybos metai šaltinyje nenurodomi atskirai. Tose pačiose serijose yra ir variantų be 48V sistemos.
„Mercedes-Benz":
- A klasė (W177): Modeliai su 48V EQ Boost palydinio hibridinės sistemos.
- C klasė (W205/W206): Modeliai su 48V EQ Boost palydinio hibridinės sistemos.
- E klasė (W213): Modeliai su 48V EQ Boost palydinio hibridinės sistemos.
- GLE (V167): Modeliai su 48V EQ Boost palydinio hibridinės sistemos.
- S klasė (W222/W223): Modeliai su 48V EQ Boost palydinio hibridinės sistemos.
Pakuotės turinys
- 1x OBDSTAR (T003) | „Mercedes-Benz" 48V akumuliatorius + DCDC modulis – 15 kontaktų DB15 adapterio kabelis | Lengvieji automobiliai
Techninės charakteristikos
| Charakteristika | Aprašymas |
|---|---|
| Gamintojas | OBDSTAR |
| Prekės numeris | T003 |
| Tipas | Adapterinis kabelis |
| Taikymas | 48V akumuliatoriaus sistemos ir DC/DC keitiklio testavimas Mercedes-Benz lengvuosiuose automobiliuose |
| Automobilės pusės jungtis | Mercedes-Benz 48V akumuliatorius + DCDC modulis |
| Įrangos pusės jungtis | 15-kontaktų DB15 |
| Valdymo blokai | 48V akumuliatoriaus sistema ir DC/DC keitiklio modulis |
| Segmentas | Lengvieji automobiliai |
| Palaikomos markės | Mercedes-Benz |
| Modelių diapazonas | Mercedes-Benz modeliai su 48V EQ Boost mild-hybrid sistema; gamybos metai nenurodomi |
| Reikalinga naudojimui | OBDSTAR programavimo įrankis su 15-kontaktų DB15 sąsaja, pavyzdžiui DC706 su MP001 komplektu |
| Papildomai reikalinga | OBDSTAR testavimo platforma ir saugi 48V komponentų darbo tvarka |
| Svoris | 0,15 kg |
