OBDSTAR | SKU: TCM-003

OBDSTAR (TCM-003) | Temic (DL501) 16-kontaktų TCM – 15-kontaktų DB15 adapterinis kabelis | Lengvieji automobiliai

Name: OBDSTAR (TCM-003) | Temic (DL501) 16-kontaktų TCM – 15-kontaktų DB15 adapterinis kabelis | Lengvieji automobiliai
Brand: OBDSTAR
SKU: TCM-003
Price: 31.95 EUR
Availability: InStock

€31,95 su PVM

€26,40 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

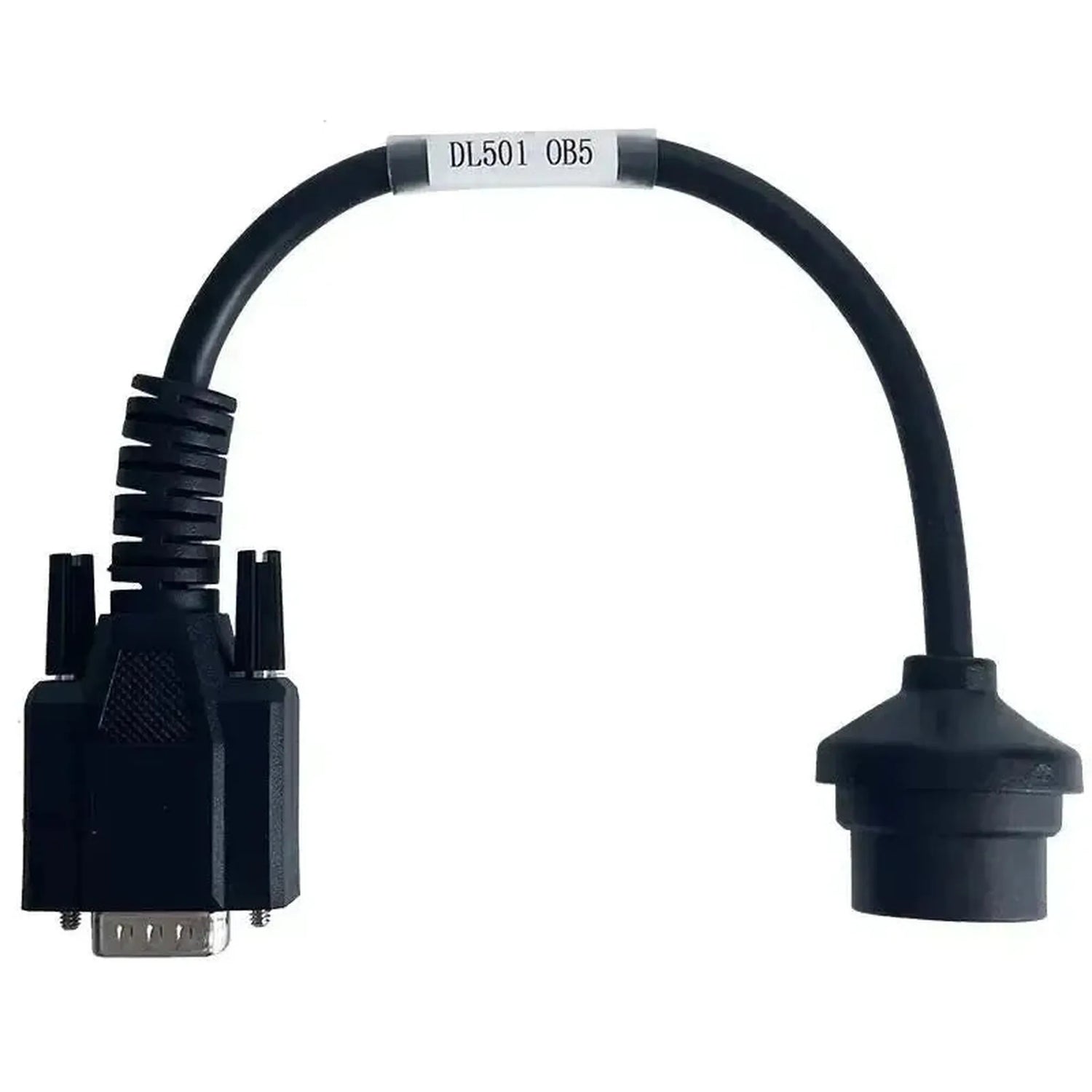

OBDSTAR TCM-003 sujungia Temic DL501 (0B5) 16 kontaktų pavarų dėžės valdymo bloką (transporto priemonės pusėje) su 15 kontaktų DB15 jungtimi (aparato pusėje). Kabelis tiesiogiai prijungiamas prie pavarų dėžės valdymo vieneto, kuris sumontuotas ant pavarų dėžės.

DL501 yra septynių pavarų S-tronic dvigubos sankabos automatas, naudojamas įvairiuose Audi Quattro modeliuose iš Volkswagen grupės. Šis kabelis suteikia OBDSTAR programinei įrangai tiesioginį prieigą prie valdymo vieneto atminties turinio, aplenkiant standartinį OBD2 prievadą. Kablelio konstrukcija atitinka DL501 TCM jungties slapukų išdėstymą, todėl tarpinių adapterių nereikia. Kabelis suteikia prieigą prie vieneto; duomenų skaitymas ir pakartotinis programavimas yra jūsų programavimo įrenginio funkcijos. Svarbu atskirti pagal pavarų dėžės tipą: toje pačioje modelių serijoje taip pat naudojamas ZF 8HP automatas, kurį šis kabelis nepalaiko. Žemiau esantis modelių sąrašas nurodo kiekvieno modelio gamybos metus ir variklio versijas.

PRANAŠUMAI

✔Tiesioginis TCM prieigos — DL501 jungtis pasiekiama tiesiogiai, aplenkiant standartinį OBD2 prievadą.

✔Slapukų išdėstymas specifinis — konstrukcija pritaikyta DL501 (0B5), išvengiama signalų neatitikimų.

✔Keletas Quattro modelių — tinkamas TCM duomenų skaitymui ir pakartotiniam programavimui įvairiose Audi Quattro versijose.

✔Gamybos metai ir varikliai nurodomi — kiekviename modelyje žinomi gamybos metų diapazonas ir atitinkami variklio variantai.

SVARBŪS ASPEKTAI

✕Tik OBDSTAR — kabelis veikia su OBDSTAR diagnostikos ir programavimo įrenginiais, ne su kitų gamintojų įrangą.

✕Jokios papildomos funkcionalumo — ką galima skaityti arba rašyti, nulemia jūsų programavimo įrenginio programinė įranga, o ne kabelis.

✕Painiava su ZF 8HP — toje pačioje modelių serijoje, taip pat po atnaujinimo, taip pat naudojamas ZF 8HP automatas; jis nepalaiko šis kabelis.

✕Tik DL501 (0B5) — kitiems TCM tipams arba pavarų dėžės gamintojams reikalingas kitas kabelis.

Taikymo sritys ir funkcijos

Naudojant suderamą OBDSTAR įrenginį, kabelis palaiko šiuos darbus su DL501 valdymo vienetu.

Valdymo blokai, kuriuos galite pasiekti

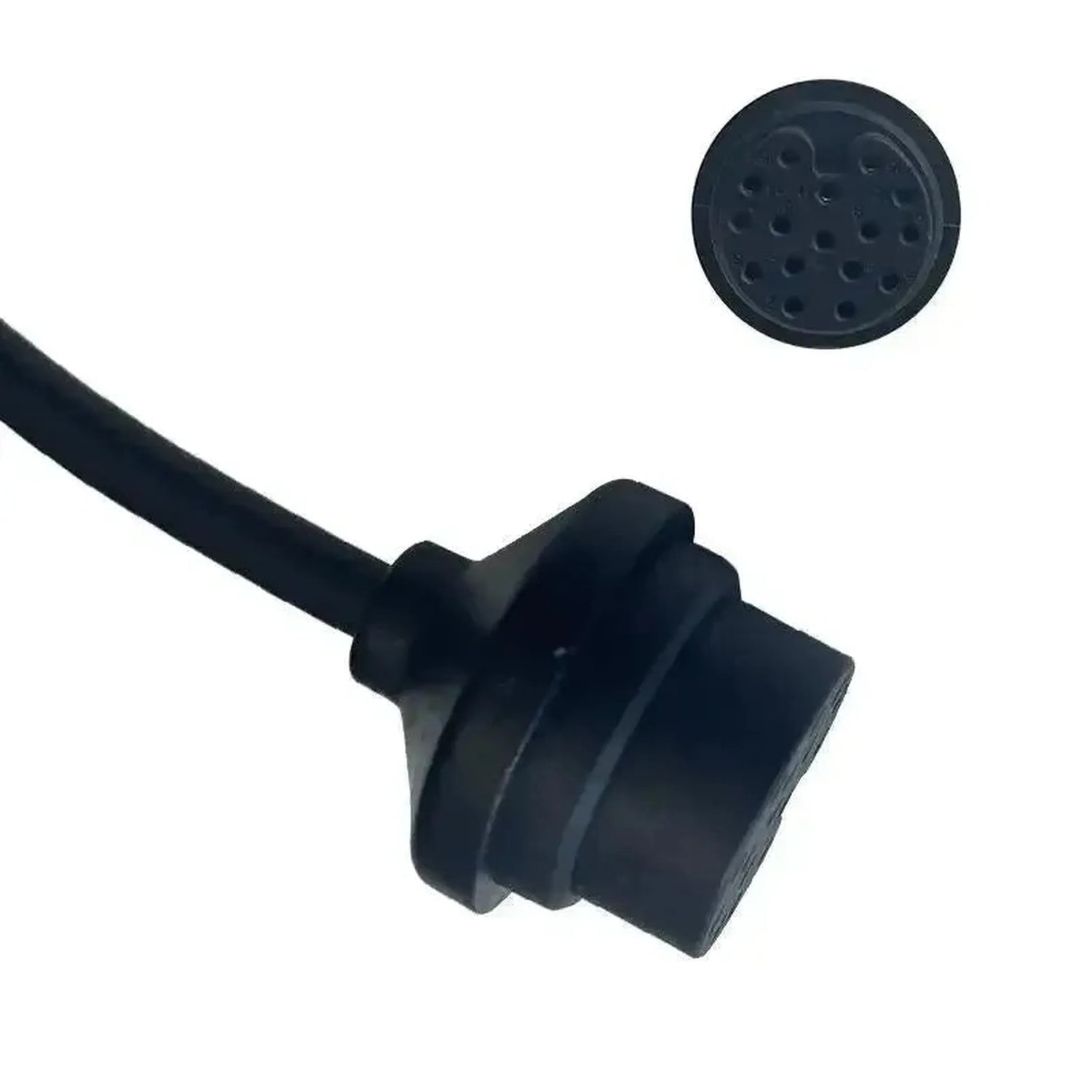

Pavarų dėžės valdymo vienetas (TCM) Temic DL501: Tiesiogiai prijungiamas per 16 kontaktų jungtį pavarų dėžėje.
Jokios kitos transporto priemonės sistemos: Sujungimas skirtas tik pavarų dėžės valdymo vienetui.

Ką galite daryti

TCM duomenų skaitymas: DL501 S-tronic dabartiniai programinės įrangos ir kalibravimo duomenys per tiesioginę 16 kontaktų jungtį.
TCM pakartotinis programavimas: Naujų programinės įrangos duomenų ar kalibravimo grąžinimas, pavyzdžiui, po vieneto pakeitimo arba programinės įrangos pataisymų.
Slapukų išdėstymo pritaikymas: 16 kontaktų DL501 jungtį konvertuoti į 15 kontaktų DB15 sąsają jūsų aparatui.
Pavarų dėžės tipo nustatymas: Patikrinti, ar transporto priemonė turi DL501, o ne ZF 8HP.
Atmintis: Prieš jungtį patikrinkite pavarų dėžės tipą; toje pačioje modelių serijoje naudojami abu automatai.

Suderinami transporto priemonės tipai ir panaudojimas

Lemiant yra Temic DL501 (0B5) su 16 kontaktų TCM jungtimi, o ne pats modelis ar gamybos metai. Žemiau nurodytos transporto priemonės aprūpintos šiuo septynių pavarų S-tronic automatu. Prieš naudojimą visada patikrinkite pavarų dėžės tipą, nes toje pačioje modelių serijoje taip pat naudojami kiti automatai.

Audi:

A4 (B8 / Type 8K): (2008–2015) — varikliai: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
A5 / S5 / RS5 (Type 8T / 8F): (2008–2016) — Quattro modeliai su 2.0 TFSI/TDI iki 3.0 TFSI/TDI, S5 V6T/V8 ir RS5 4.2 V8
A6 / S6 (C7 / Type 4G): (2011–2014) — varikliai: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (iki 272 AG; sunkesnis BiTDI naudoja ZF 8HP)
A7 / S7 Sportback (Type 4G8): (2010–2014) — varikliai: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
Q5 / SQ5 (Type 8R): (2008–2012/2013) — varikliai: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (po 2012/2013 atnaujinimo įvairūs variantai pereiti prie ZF 8HP)
S4 / RS4 (B8 / Type 8K): (2009–2015) — varikliai: 3.0 V6 Supercharged (S4), 4.2 V8 atmosferinis (RS4)

💡

Gerai žinoti: Temic DL501 TCM jungtis yra tiesiogiai pavarų dėžėje, o DL501 ir ZF 8HP naudojami toje pačioje modelių serijoje. Prieš užsakymą patikrinkite pavarų dėžės tipą pagal transporto priemonės identifikavimo numerį arba tipą ant pavarų dėžės.

Pakuotės turinys

1x OBDSTAR (TCM-003) | Temic (DL501) 16 kontaktų TCM – 15 kontaktų DB15 pereinamasis kabelis | Personauto

Techninės specifikacijos

Specifikacija	Aprašymas
Prekės ženklas	OBDSTAR
Kataloginis numeris	TCM-003
Tipas	Perėjimo kabelis
Panaudojimas	Tiesioginis Temic DL501 (0B5) TCM prieigos aplenkiant OBD2 prievadą
Transporto priemonės šoninė jungtis	Temic (DL501) 16 kontaktų TCM

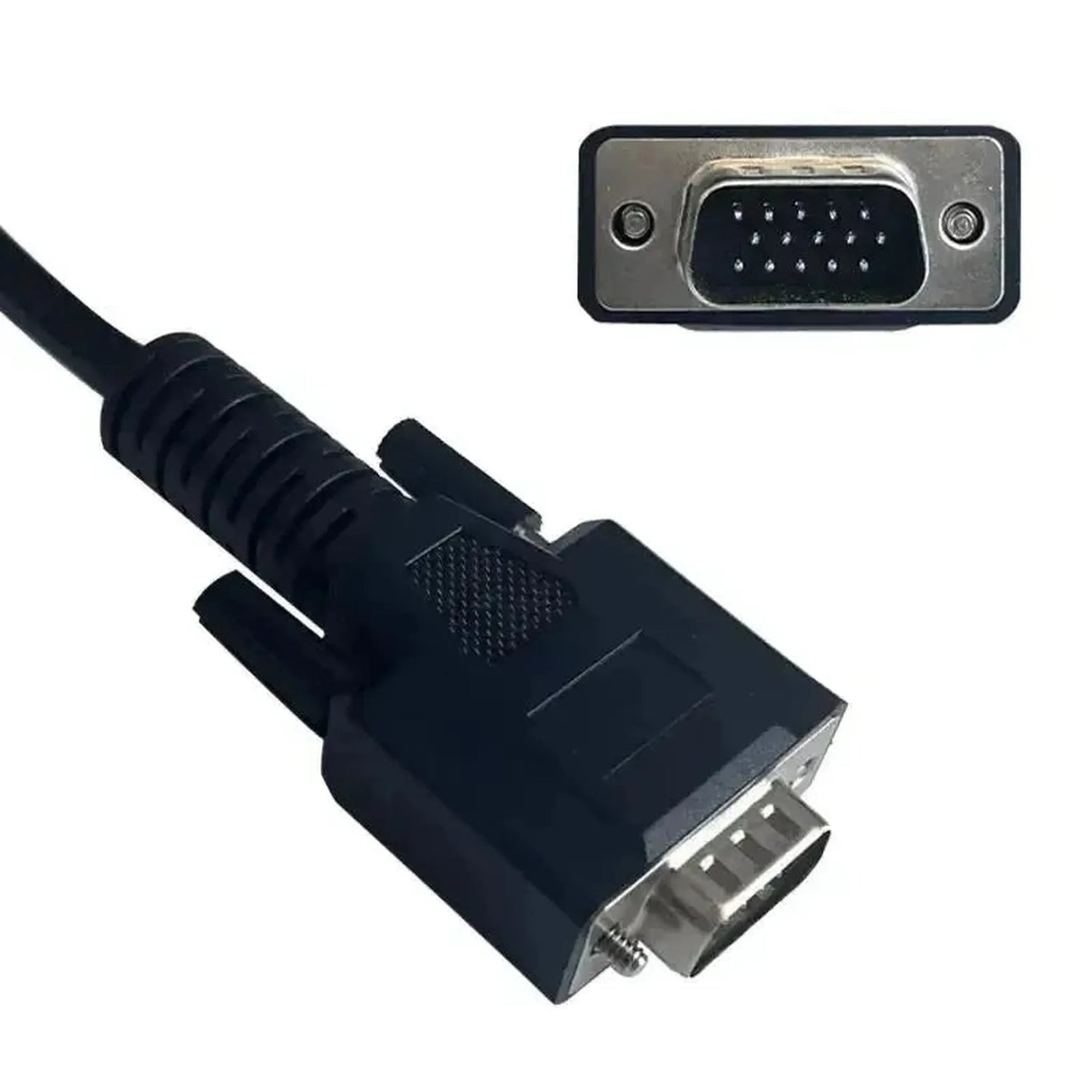

Skaitytuvų šoninė jungtis	15-polių DB15
Valdymo blokai	DL501 pavarų dėžės valdymo vienetas (TCM)
Segmentas	Automobilis
Palaikomos markės	Audi
Modelių diapazonas	Audi 2008–2016, pagal modelį skirtinga (žr. modelių sąrašą)
Reikalinga naudoti	OBDSTAR programatorius su 15-polių DB15 sąsaja, tokia kaip DC706 su MP001 komplektu
Papildomai reikalinga	Fizinis prieigos prie TCM pavarų dėžėje
Svoris	0,1 kg
