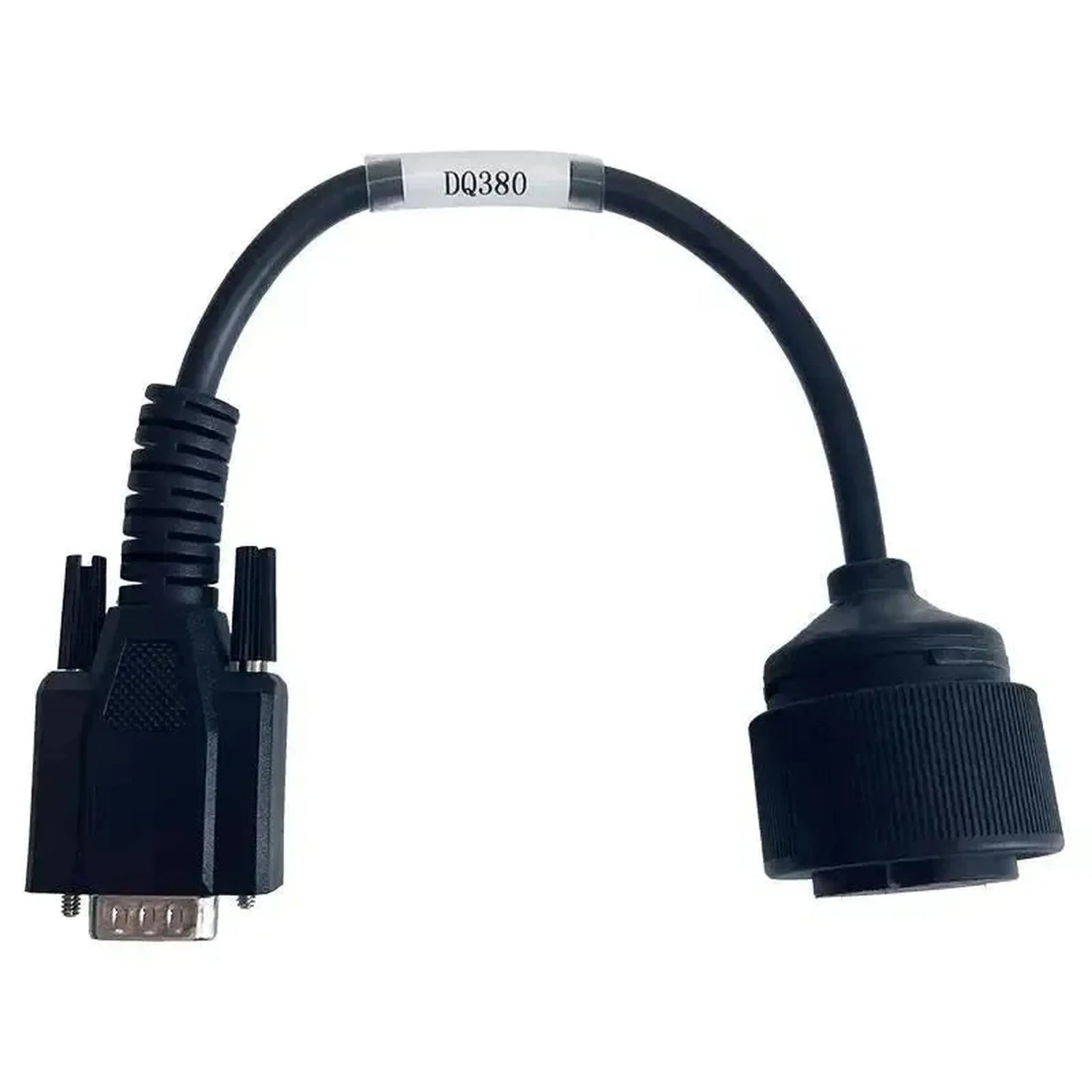

OBDSTAR TCM-005 sujungia 16 kontaktų TCM jungtį automobilio pusėje su 15 kontaktų DB15 jungtimi aparato pusėje. Kabelis skirtas Bosch TCM valdymo blokams tipo DQ380 (0DE), DQ381 (0GC) ir DQ500, kurių jungtis yra tiesiai ant transmisijos korpuso.
Tai septyniapakopės šlapios plokštelės DSG transmisijos, naudojamos aukštos paskirties ir sunkesniuose modeliuose per Volkswagen koncerną. Su šiuo kabelu transmisijos valdymo blokas pasiekiamas tiesiogiai, apeinant OBD2 prievadą. Šis metodas skirtas operacijoms, kai standartinis OBD2 ryšys nepavyzdžiui nesuteikia pakankamai prieigos, tokioms kaip TCM duomenų skaitymas arba perrašymas MQB ir MLB platformų automobiliuose. Kabelis nustato aparatinės įrangos lygmens ryšį; pačios operacijos priklauso nuo jūsų programavimo įrankio. Atkreipkite dėmesį į rinkos skirtumą: DQ380 (0DE) daugiausia skirta Kinijos ir Azijos rinkai ir Europoje pasitaiko ribotai. Toliau pateiktame modelių sąraše nurodomas kiekvieno modelio transmisijos tipas ir gamybos metai.
PRIVALUMAI
DĖMESIO REIKALINGI ASPEKTAI
Taikymas ir funkcionalumas
Kartu su OBDSTAR įranga kabelis palaiko šias operacijas Bosch transmisijos valdymo bloke.
Valdymo vienetai, kuriuos pasieksite
- Bosch TCM (DQ380, DQ381, DQ500): Tiesiogiai prijungtas per 16 kontaktų jungtį ant transmisijos korpuso.
- Nėra kitų valdymo vienetų: Kabelis pasiekia tik transmisijos valdymo bloką, apeinant OBD2 prievadą.
Ką galite daryti
- TCM duomenų skaitymas: Gauti dabartinę programavimo informaciją iš valdymo bloko per tiesioginį 16 kontaktų ryšį.
- TCM duomenų rašymas: Grąžinti arba atnaujinti programinę įrangą ir kalibracinius parametrus per DB15 jungtį.
- Transmisijos identifikavimas: Gauti DQ380, DQ381 arba DQ500 programinės įrangos versiją ir aparatinės įrangos identifikaciją.
- Darbas aparatinės įrangos lygmenyje: Atlikti operacijas, kurios per standartinę OBD2 sąsają nėra arba yra ribotai pasiekiamos.
- Dėmesio: Pirmiausia nustatykite, kuris transmisijos tipas yra automobiliuje; tame pačiame modelio pavadinime DQ380, DQ381 ir DQ500 gali būti sumaišyti.
Suderinami automobiliai ir taikymas
Lemiamasis veiksnys yra Bosch valdymo aparatas DQ380, DQ381 arba DQ500 su 16 kontaktų TCM jungtimi, o ne modelis. Toliau nurodyti automobiliai yra aprašyti su šiais transmisijomis, nurodant transmisijos tipą kiekvienam modeliui. Įtraukti tik patvirtinti modeliai ir gamybos metai.
Audi:
- A3 / S3 (8V LCI & 8Y) — 2.0 TFSI / 2.0 TDI: (2016–dabar) — DQ381
- Q2 (40 TFSI): (2016–dabar) — DQ381
- Q3 (F3) — 40/45 TFSI & 35/40 TDI: (2018–dabar) — DQ381
- RS3 (8P / 8V / 8Y): (2011–dabar) — DQ500
- RS Q3 (8U / F3): (2013–dabar) — DQ500
- TT RS (8J / 8S): (2009–dabar) — DQ500
Seat / Cupra:
- Ateca — 2.0 TSI / 2.0 TDI: (2016–dabar) — DQ381
- Formentor — VZ & 2.0 TDI: (2020–dabar) — DQ381
- Leon (5F LCI & KL) — 2.0 TSI / VZ / 2.0 TDI: (2016–dabar) — DQ381
- Tarraco — 2.0 TSI / 2.0 TDI: (2018–dabar) — DQ381
Skoda:
- Kodiaq — 2.0 TSI / 2.0 TDI: (2016–dabar) — DQ381
- Octavia (5E LCI & NX) — vRS / 2.0 TDI: (2016–dabar) — DQ381
- Superb (3V) — 2.0 TSI / 2.0 TDI: (2015–dabar) — DQ381
Volkswagen:
- Arteon — 2.0 BiTDI / 2.0 TSI: (2017–dabar) — DQ381 / DQ500
- Golf 7 & 8 (GTI, R, GTD) — 2.0 TSI / 2.0 TDI: (2013–dabar) — DQ381
- Passat B8 — 2.0 TSI / 2.0 TDI / 2.0 BiTDI 240pk: (2014–dabar) — DQ381 / DQ500
- Tiguan I & II — 2.0 TSI / 2.0 TDI: (2011–dabar) — DQ380 / DQ381 / DQ500
- T-Roc — 2.0 TSI / 2.0 TDI: (2017–dabar) — DQ381
Volkswagen komerciniai automobiliai:
- Transporter / Multivan / California T5 Facelift — 2.0 TDI / 2.0 BiTDI: (2010–2015) — DQ500
- Transporter / Multivan / California T6 / T6.1 — 2.0 TDI / 2.0 BiTDI: (2015–dabar) — DQ500
Volkswagen (Kinija / Azijos rinka) — DQ380 (0DE):
- Golf GTI MK7 — 2.0 TSI EA888: (2015–dabar)
- Lamando — 2.0 TSI EA888: (2014–dabar)
- Magotan — 2.0 TSI EA888: (2016–dabar)
- Sagitar — 2.0 TSI EA888: (2015–dabar)
- Teramont — 2.0 TSI EA888: (2017–dabar)
Pakuotės turinys
- 1x OBDSTAR (TCM-005) | Bosch (DQ380/381/500) 16-polių TCM – 15-polių DB15 adapterio kabelis | Lengvieji automobiliai
Techninės specifikacijos
| Specifikacija | Aprašymas |
|---|---|
| Markė | OBDSTAR |
| Prekės numeris | TCM-005 |
| Tipas | Adapterio kabelis |
| Taikymas | Tiesioginis TCM prieigai Bosch DQ380, DQ381 ir DQ500 variklių dėžių, aplenkiant OBD2 prievadą |

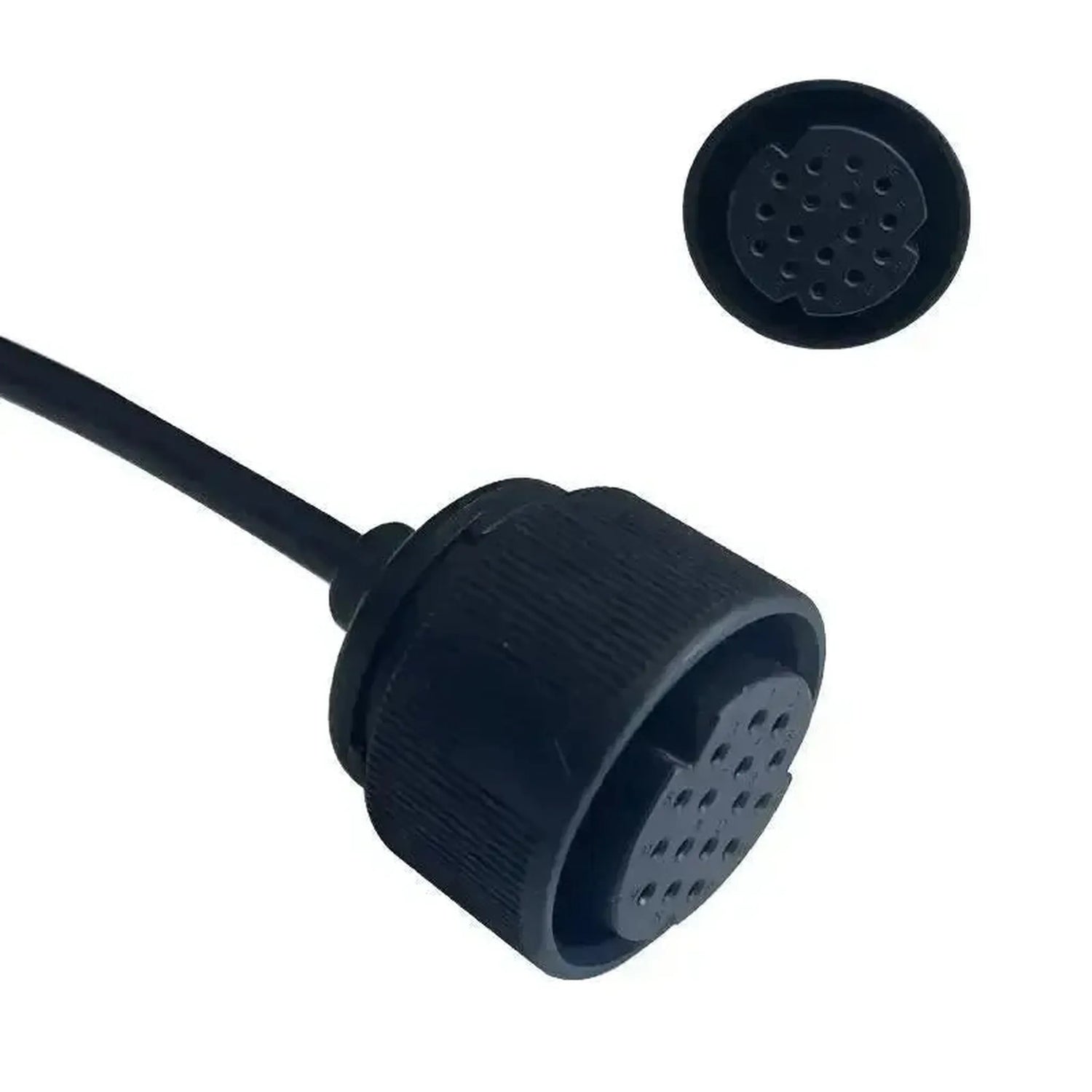

| Automobilinė jungtis | Bosch (DQ380/381/500) 16-polių TCM |

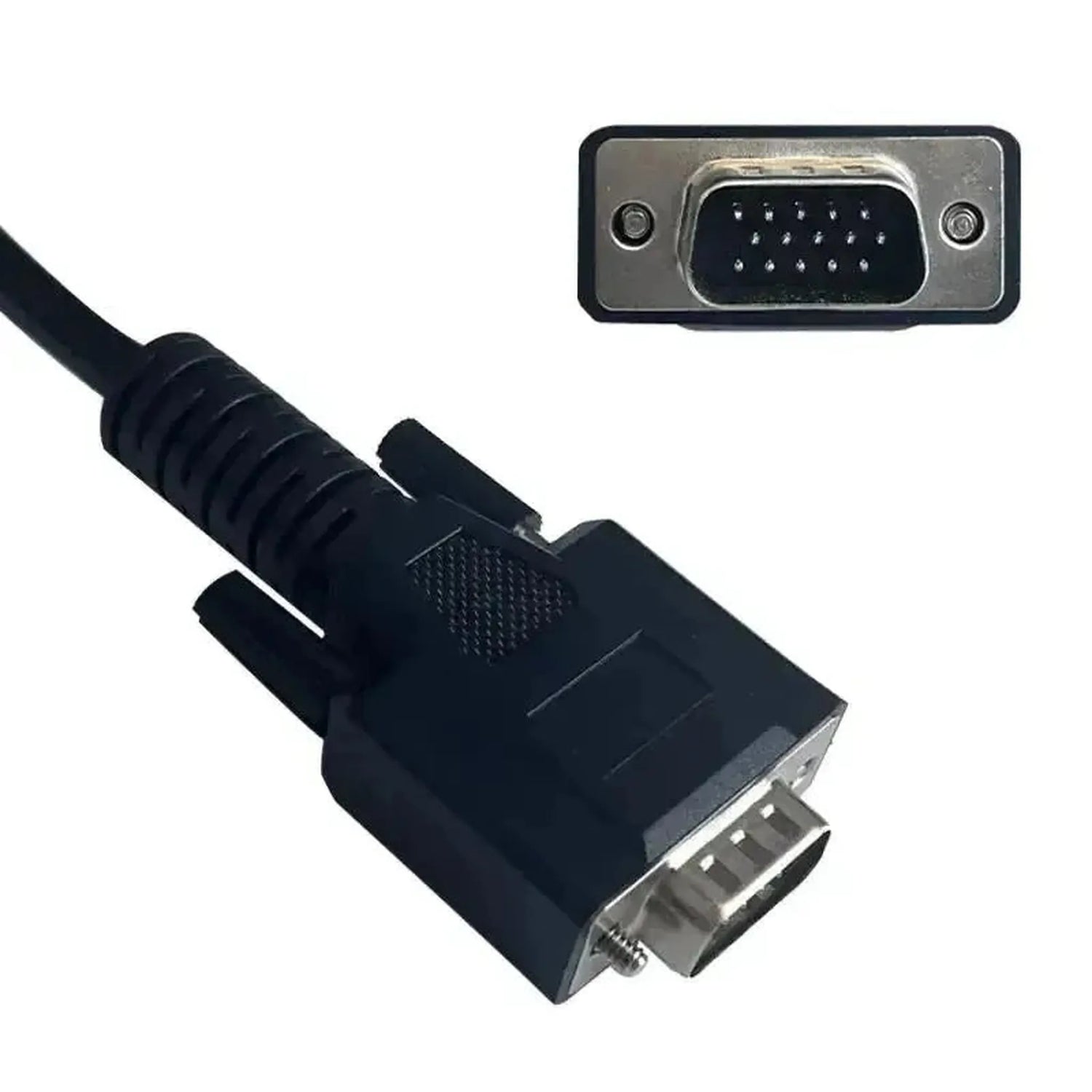

| Diagnostinio įrenginio jungtis | 15-polių DB15 |
| Valdymo blokai | Bosch transmisijos valdymo blokis (TCM) DQ380, DQ381 arba DQ500 |
| Segmentas | Lengvieji automobiliai |
| Palaikomi gamintojai | Audi, Seat / Cupra, Skoda, Volkswagen, Volkswagen Commercial Vehicles ir Volkswagen (Kinija / Azijos rinka) — DQ380 (0DE) |
| Modelių diapazonas | 2009–šiandien, skiriasi pagal modelį ir kėbulo tipą (žr. modelių sąrašą) |
| Reikalinga naudoti | OBDSTAR programuotojas su 15-kontaktų DB15 sąsaja, pavyzdžiui DC706 su MP001 rinkiniu |
| Papildomai reikalinga | Fizinis prieigos prie TCM jungties transmisijoje; gali reikėti nuimti apatinę apsaugą |
| Svoris | 0,1 kg |
