Jaltest | SKU: JDC103A

Jaltest (JDC103A) | Wabco/Knorr-Bremse 7 kontaktų OBD – 16 kontaktų OBD2 adapterio kabelis | Priekaba

Name: Jaltest (JDC103A) | Wabco/Knorr-Bremse 7 kontaktų OBD – 16 kontaktų OBD2 adapterio kabelis | Priekaba
Brand: Jaltest
SKU: JDC103A
Price: 133.95 EUR
Availability: InStock
Rating: 5 (1 reviews)

1 atsiliepimas

€133,95 su PVM

€110,70 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

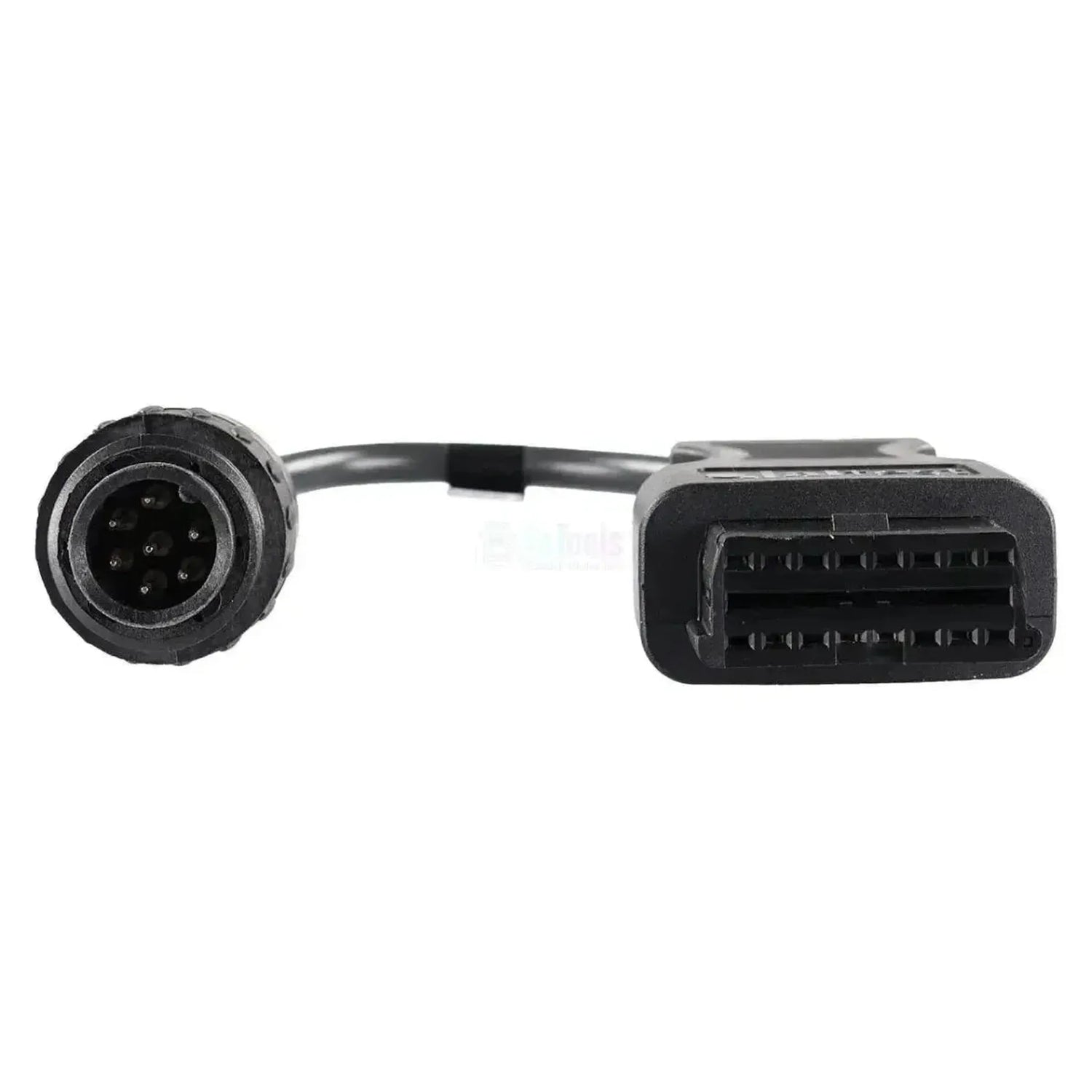

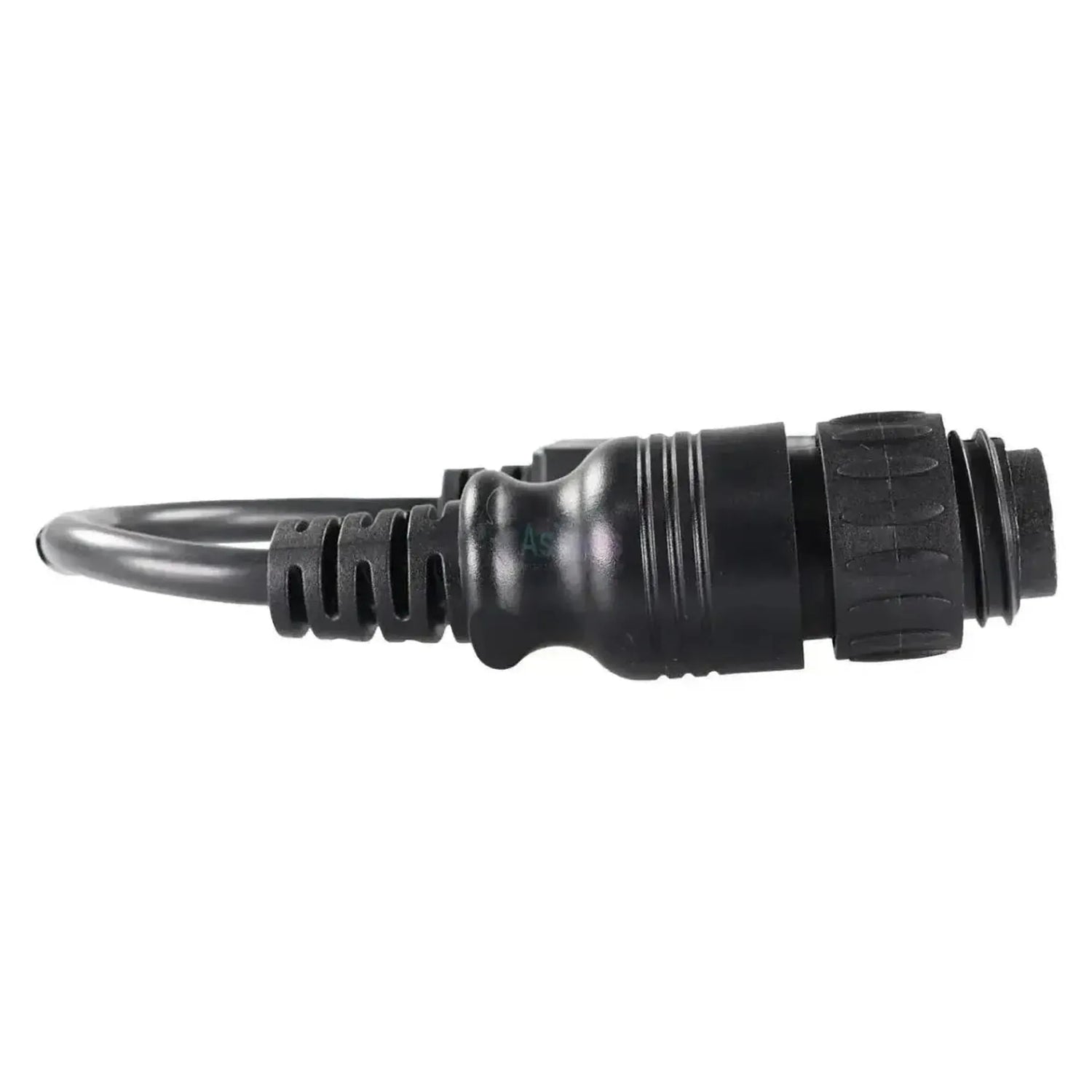

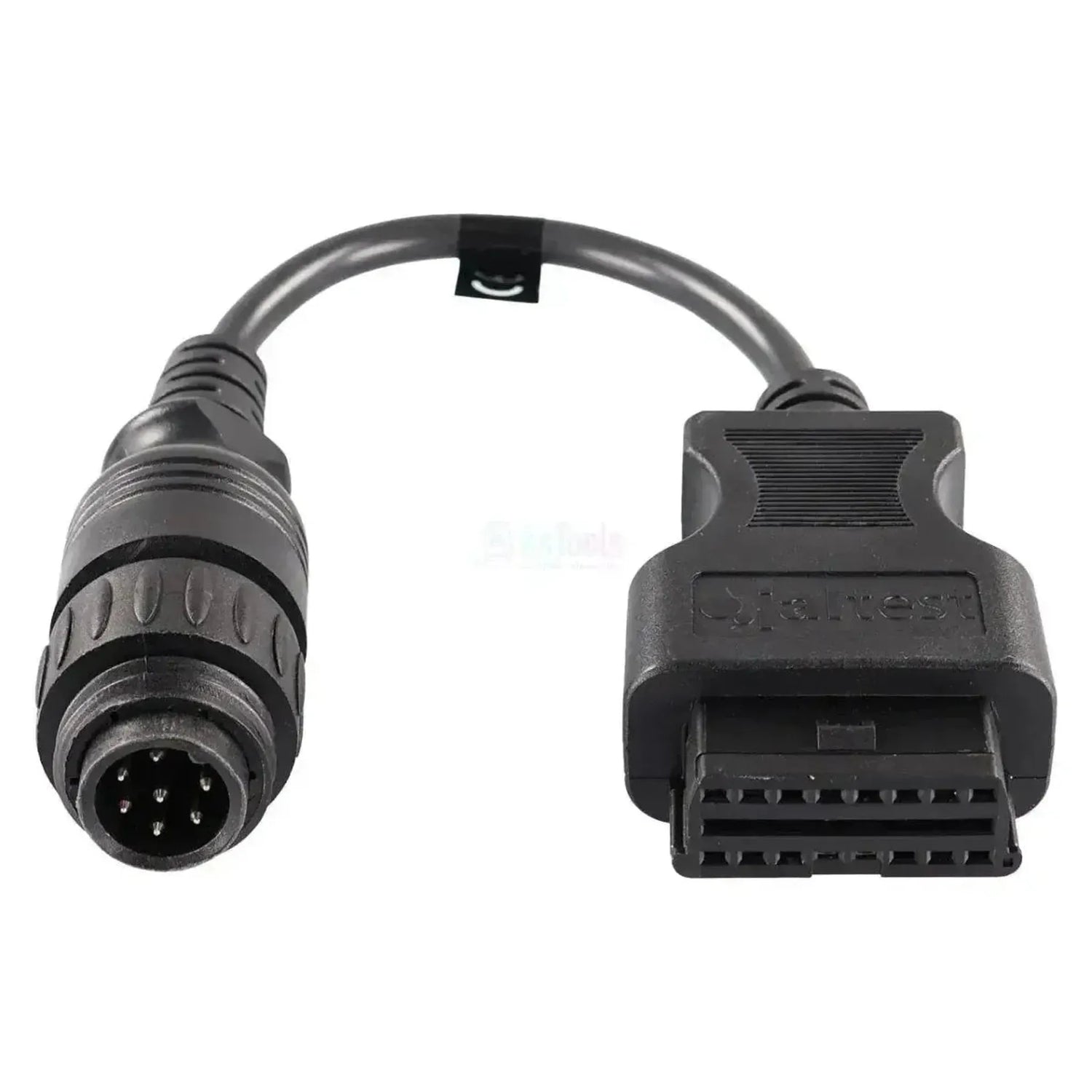

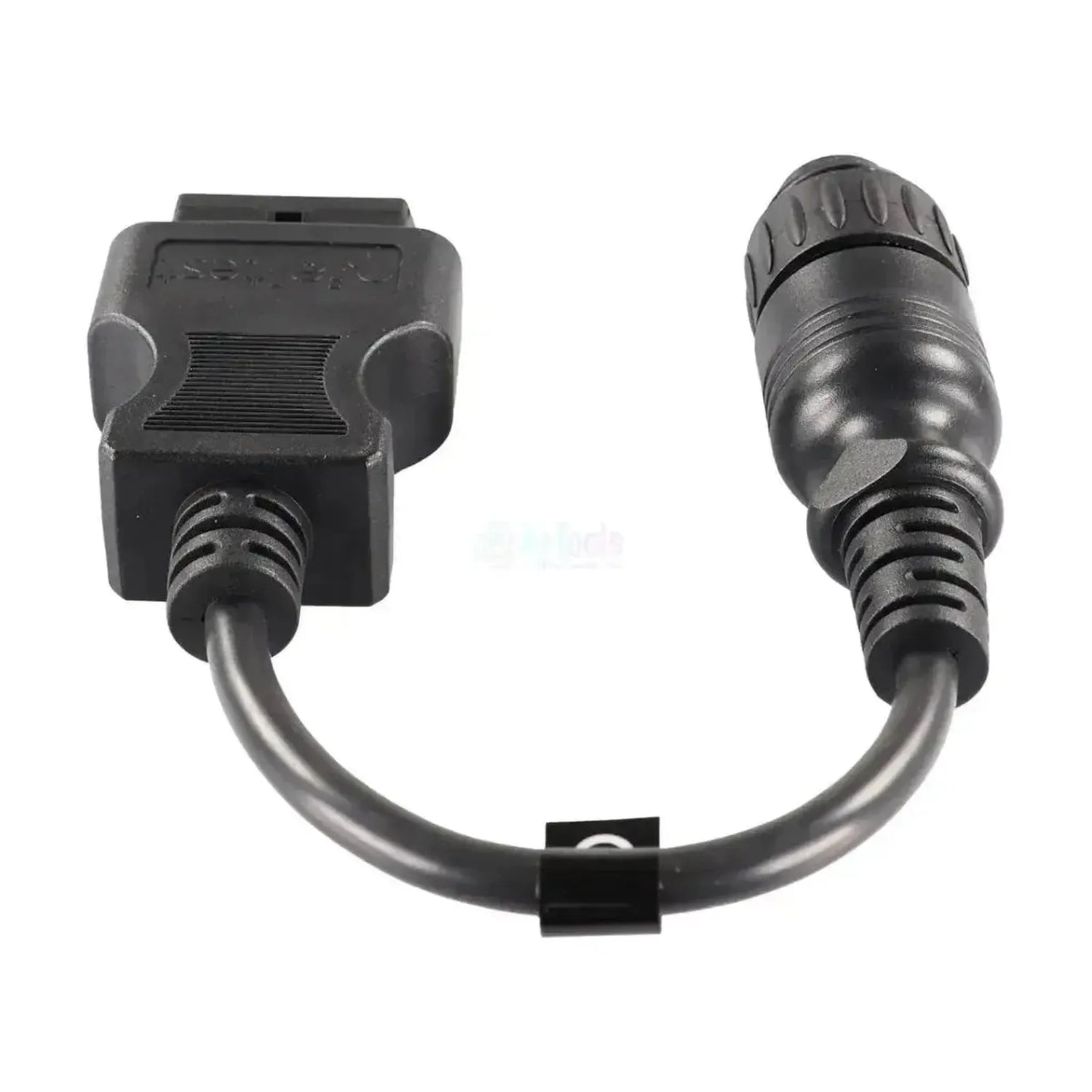

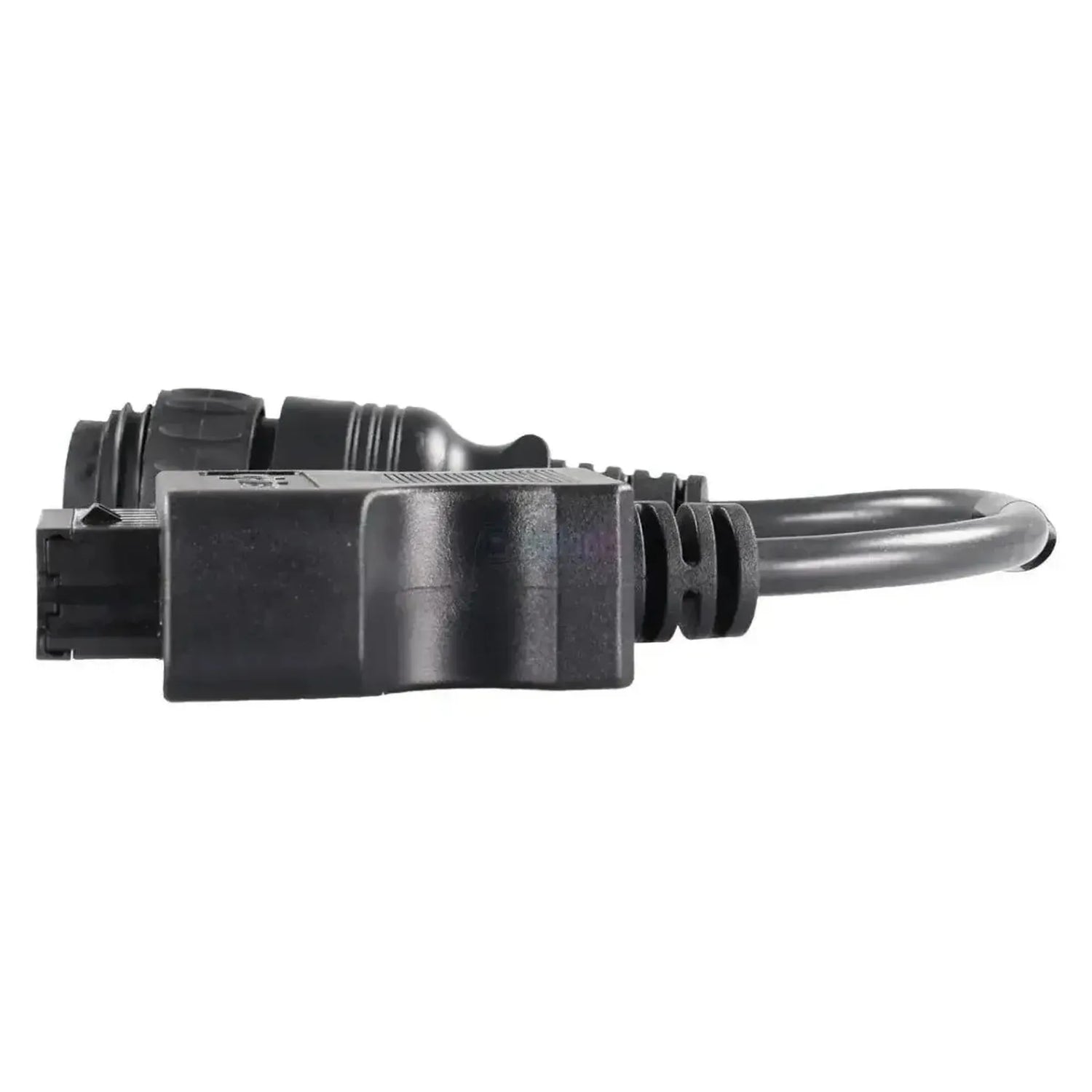

Jaltest JDC103A sujungia Wabco ir Knorr-Bremse priekabų stabdžių sistemų 7 kontaktų diagnostikos jungtį su 16 kontaktų OBD2 įvestimi jūsų Jaltest diagnostikos kabelyje. Priekabos pusėje yra apvali juoda kištukinė jungtis su briaunotu rankenėle ir septyniais kontaktais: šeši apskritime ir vienas centre. Visos septynios pozicijos užimtos, todėl ši jungtis skiriasi nuo panašios 7 kontaktų JDC111A. Laidas yra 28 iki 30 cm ilgio.

Kabelis atveria diagnostikos liniją į priekabos ABS: Wabco Vario C, VCS, VCSII ir VCSII CAN bei Knorr-Bremse A18, KB3-TA ir KB4-TA. Galite nuskaityti klaidų kodus, matavimo verčių ir ECU duomenis; VCS, VCSII ir VCSII CAN atveju – taip pat techninės priežiūros duomenis. Dalis Knorr-Bremse funkcijų pasiekiama su atskiru moduliu Knorr-Bremse Diagnostics (nuoroda 71502007). Kabelis veikia su Jaltest Link V8.1 ir V9 ir priklauso Jaltest CV.

PRIVALUMAI

✔Dvi gamintojų sistemos su vienu kabeliu, nes Wabco ir Knorr-Bremse šiose stabdymo sistemose naudoja tą patį 7-kontaktį kištuką.

✔Pasiekia Wabco Vario C, VCS, VCSII ir VCSII CAN bei Knorr-Bremse A18, KB3-TA ir KB4-TA.

✔VCS, VCSII ir VCSII CAN atveju be klaidų kodų ir matavimo verčių apimtyje yra ir techninės priežiūros duomenys.

✔Tinka naudoti su Jaltest Link V8.1 ir V9 ir pateikiamas komplekte Trailer-kabelset (70002024).

DĖMESIO

✕Skirtas tik 7 kontaktų jungčiai su septyniais kontaktais; KB4-TA blokas su 7 kontaktų korpusu, kuriame yra keturios lizdinės jungtys, tinka JDC111A.

✕Wabco Vario C atveju apimtyje nenurodyti techninės priežiūros duomenys, tik klaidų kodai, matavimo vertės ir ECU duomenys.

✕Wabco EBS blokų (EBS C, EBS D, EBS D CAN, EBS E, iEBS) ir Knorr-Bremse (TEBS Gen2, TEBS G2.x, TEBS4, iTEBS X) nepasiekiate; tam skirtas ISO 7638 kabelis JDC110A.

✕Dalis Knorr-Bremse funkcijų yra prieinama tik naudojant atskirą modulį Knorr-Bremse Diagnostics (ref. 71502007).

Taikymas ir funkcijos

Per šį ryšį Jaltest programine įranga pasiekiate puspriekabės ar priekabos stabdžių valdiklį. Kokį bloką rasite, lemia Wabco ar Knorr-Bremse valdiklio karta, o ne priekabos gamintojas.

Valdymo blokai, kuriuos galite pasiekti

Wabco Vario C: Priekabos ABS.
Wabco VCS, VCSII, VCSII CAN: Priekabos ABS.
Knorr-Bremse A18, KB3-TA: Senesnis priekabos ABS.
Knorr-Bremse KB4-TA: Priekabos ABS.

Ką galite daryti

Gedimų kodai: Nuskaitymas su aprašymu.
Matavimo rodmenys: Su pranešimu apie reikšmes už ribų.
Techninės priežiūros duomenys: VCS, VCSII ir VCSII CAN atveju.
Diagnostikos pranešimai: VCSII ir VCSII CAN atveju.

Kaip jį naudoti

Patikrinkite kištuką: Suskaičiuokite septynis kontaktus apvalioje jungtyje.
Prijungimas: Įkiškite JDC103A į jungtį.
Link prijungimas: Prijunkite OBD2 pusę prie diagnostikos kabelio.
Įtampa: Įsitikinkite, kad priekaba turi įtampą.
Nuskaitymas: Pasirinkite Wabco arba Knorr-Bremse ir sistemą.

Suderinami automobiliai ir taikymo sritys

Lemia kištukas, o ne modelis. Šis kabelis tinka bet kuriai puspriekabei ar priekabai su Wabco arba Knorr-Bremse stabdžių valdikliu, kurio diagnostikos jungtis yra apvalus 7 kontaktų kištukas su septyniais kontaktais. Abiejų gamintojų EBS kartos veikia per atskirą jungtį.

Wabco (ribos):

Vario C: Blokavimo prevencijos sistema; klaidų kodai, matavimo duomenys ir ECU duomenys.
VCS, VCSII ir VCSII CAN: Stabdžių blokavimo sistema, įskaitant techninės priežiūros duomenis.

Knorr-Bremse (ribos):

A18 ir KB3-TA: Senesni priekabų blokavimo prevencijos sistemos įrenginiai.
KB4-TA: Taip pat pasiekiamas per JDC111A.

💡

Verta žinoti: Suskaičiuokite apvalioje jungtyje septynis kontaktus: šeši apskritime ir vienas centre. Jei 7 kontaktų korpuse yra lizdai ir užimtos tik keturios pozicijos, tinka JDC111A. Prieš užsakydami patikrinkite tai ant priekabos.

Pakuotės turinys

1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7 kontaktų OBD – 16 kontaktų OBD2 adapterio kabelis | Priekaba

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas: Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas: Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis: CV komercinės transporto
Transporto priemonės ar mašinos, kurioms skirtas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėse aptarnaujamai technikai.Transporto priemonių tipai: Priekaba

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje: 16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje: 7 kontaktų OBD
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis: nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku: Taip

Naudojimas

Kuriame Jaltest kabelių komplekte yra šis kabelis. Jei jau turite tą komplektą, šį kabelį galbūt jau turite.Kabelių komplekto dalis: Priekabų kabelių komplektas
Nuorodos numeris: JDC103A
Valdymo blokai: Wabco Vario C, VCS, VCSII, VCSII CAN; KB A18, KB3-TA, KB4-TA

Kitos specifikacijos

Naudojimas: Wabco ir Knorr-Bremse priekabų stabdymo sistemos su 7-kontakte jungtimi
Kabelių rinkinio dalis: Trailer-kabelset (70002024)
Reikalinga naudoti: Jaltest Link su Jaltest CV licencija
Papildomai įmanoma: Knorr-Bremse Diagnostics modulis (ref. 71502007) visam funkcijų diapazonui
