Jaltest  |  SKU: JDC509A

Jaltest (JDC509A) | Volvo 16-kontaktų OBD - 16-kontaktų OBD2 adapterio kabelis | Žemės ir statybos technika

€96,95 su PVM
€80,12 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

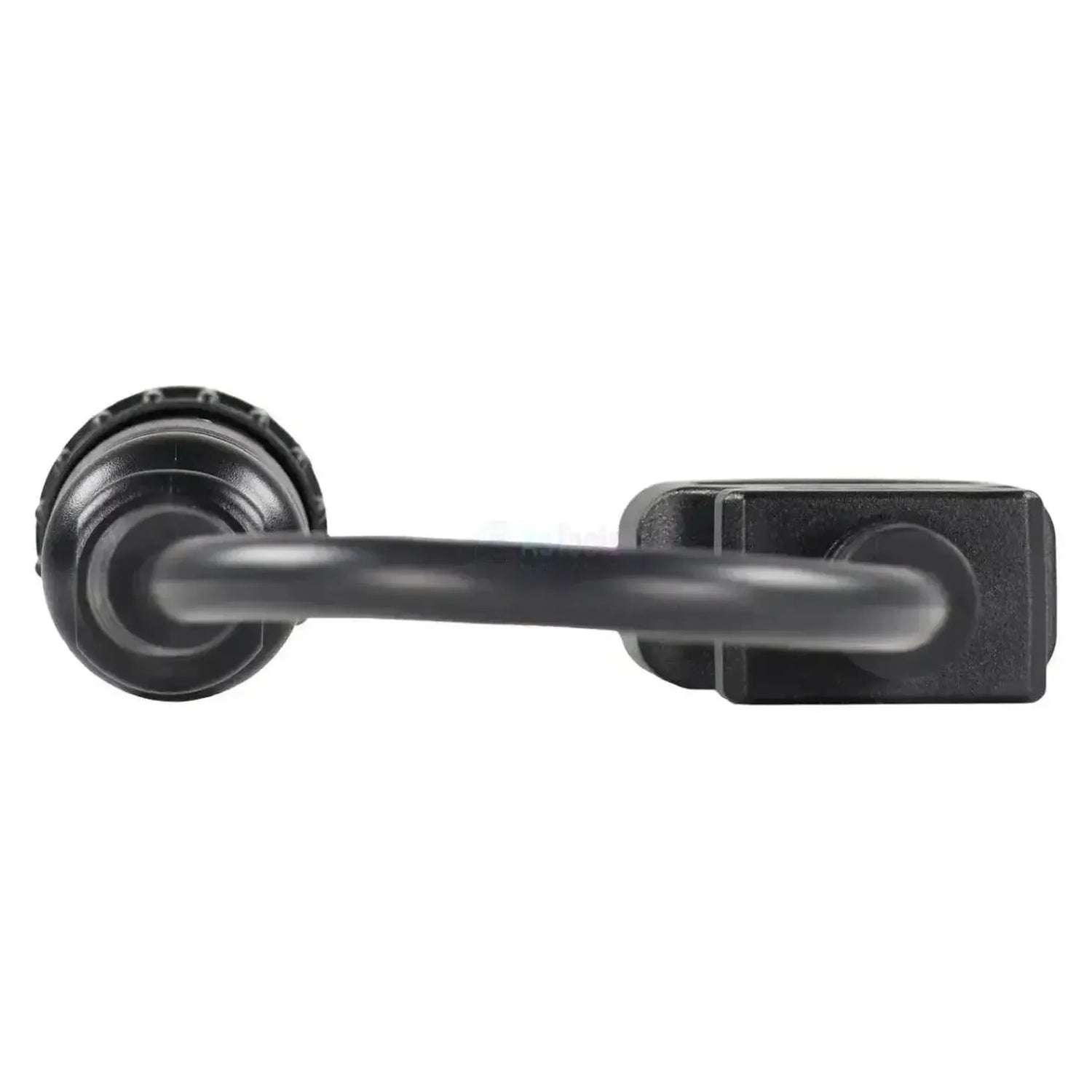

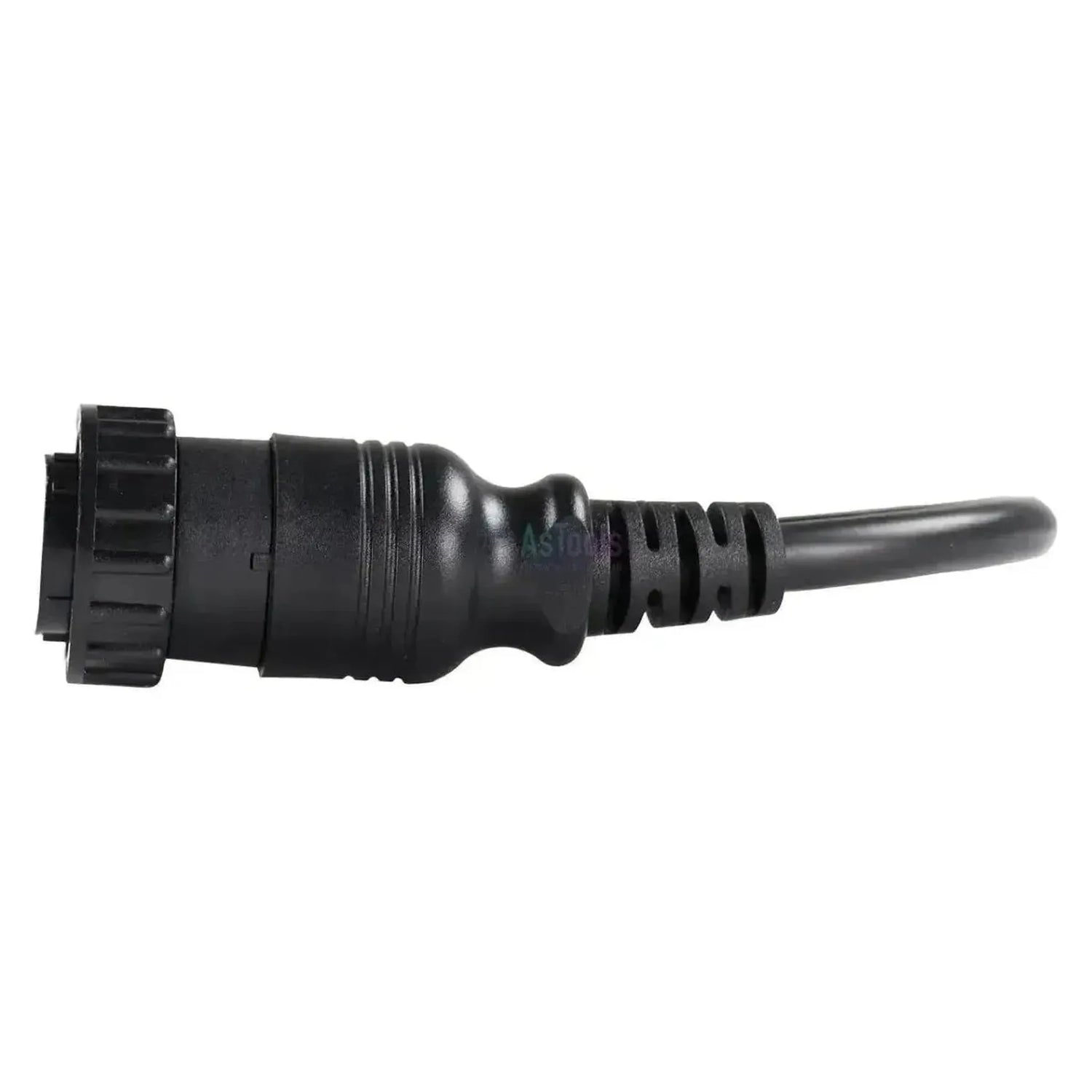

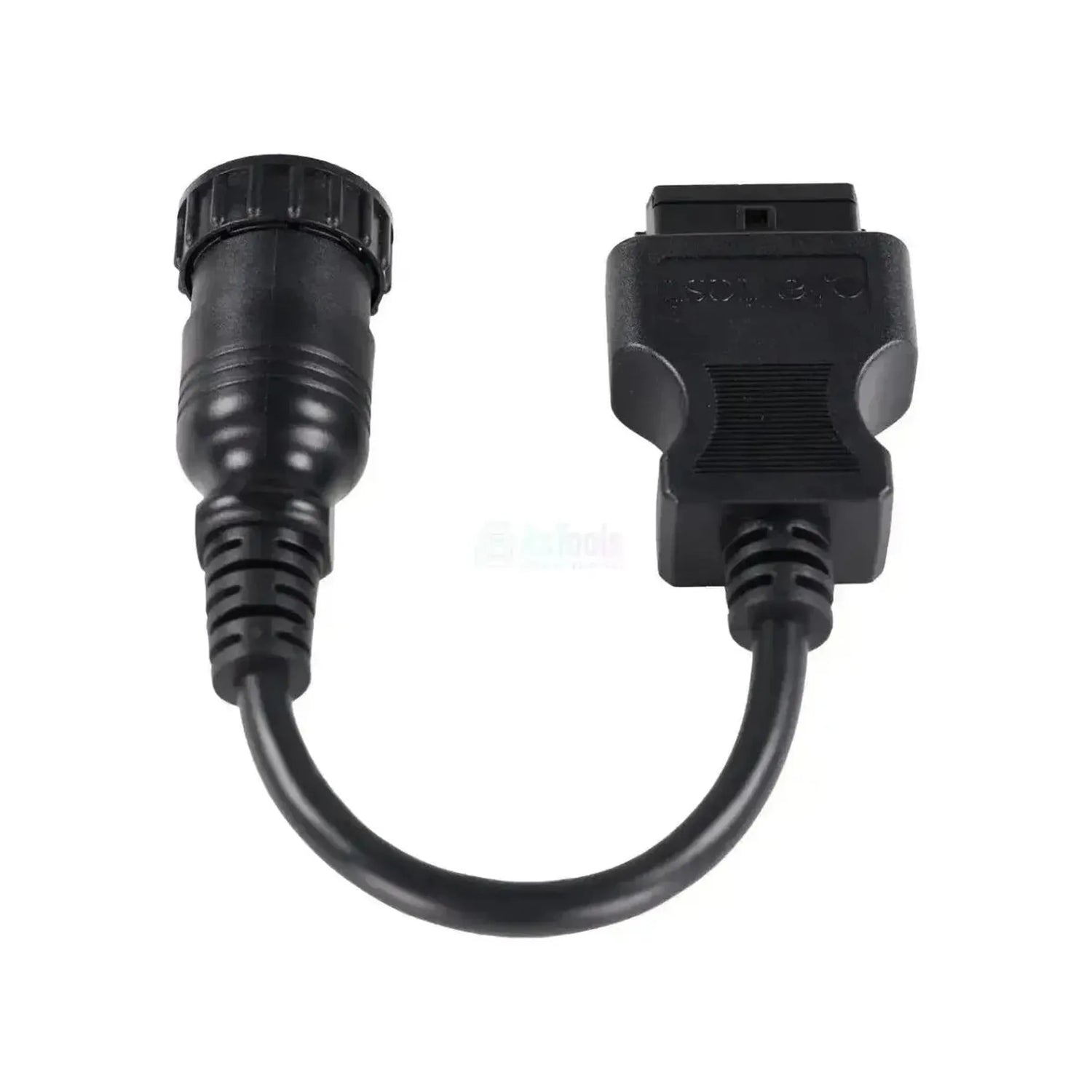

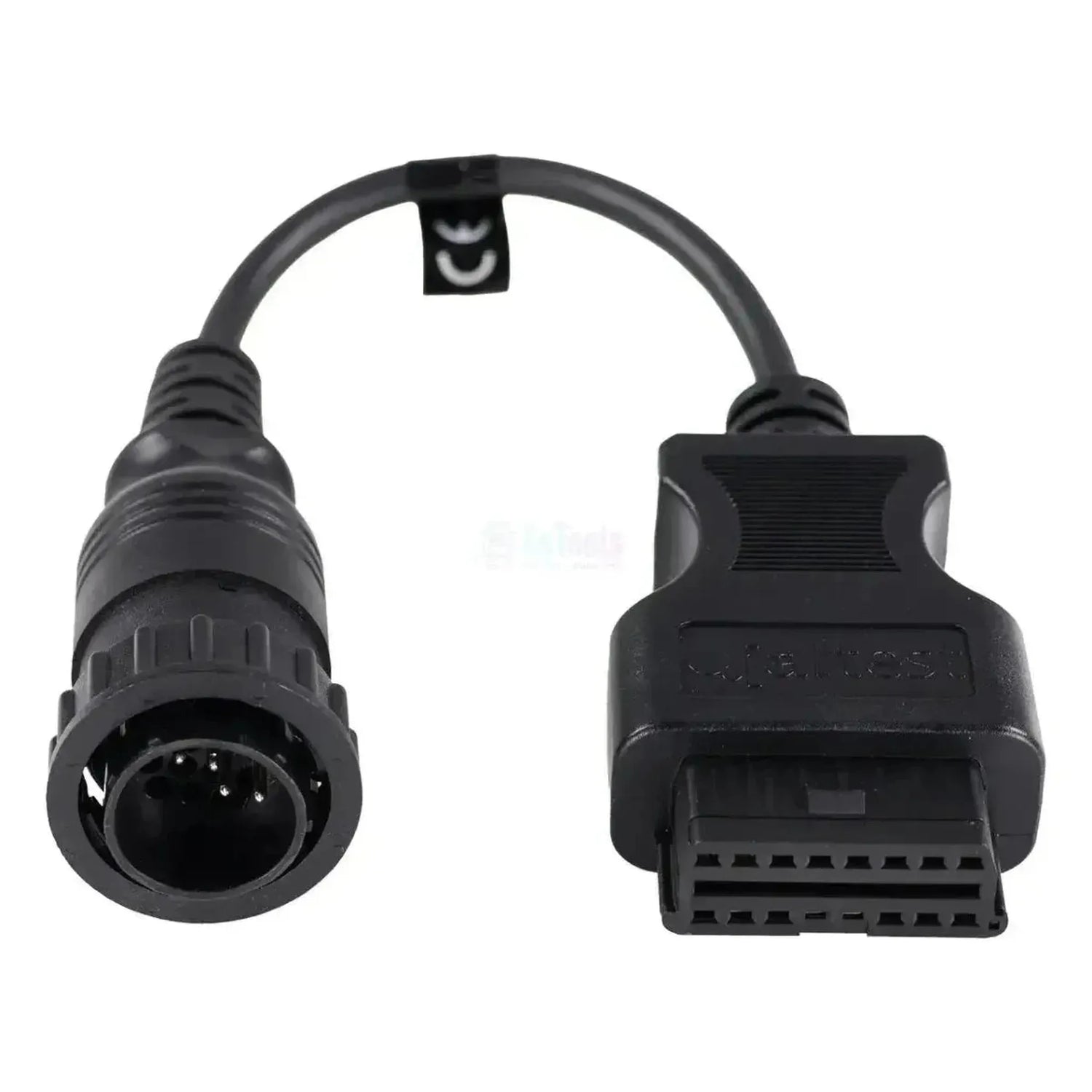

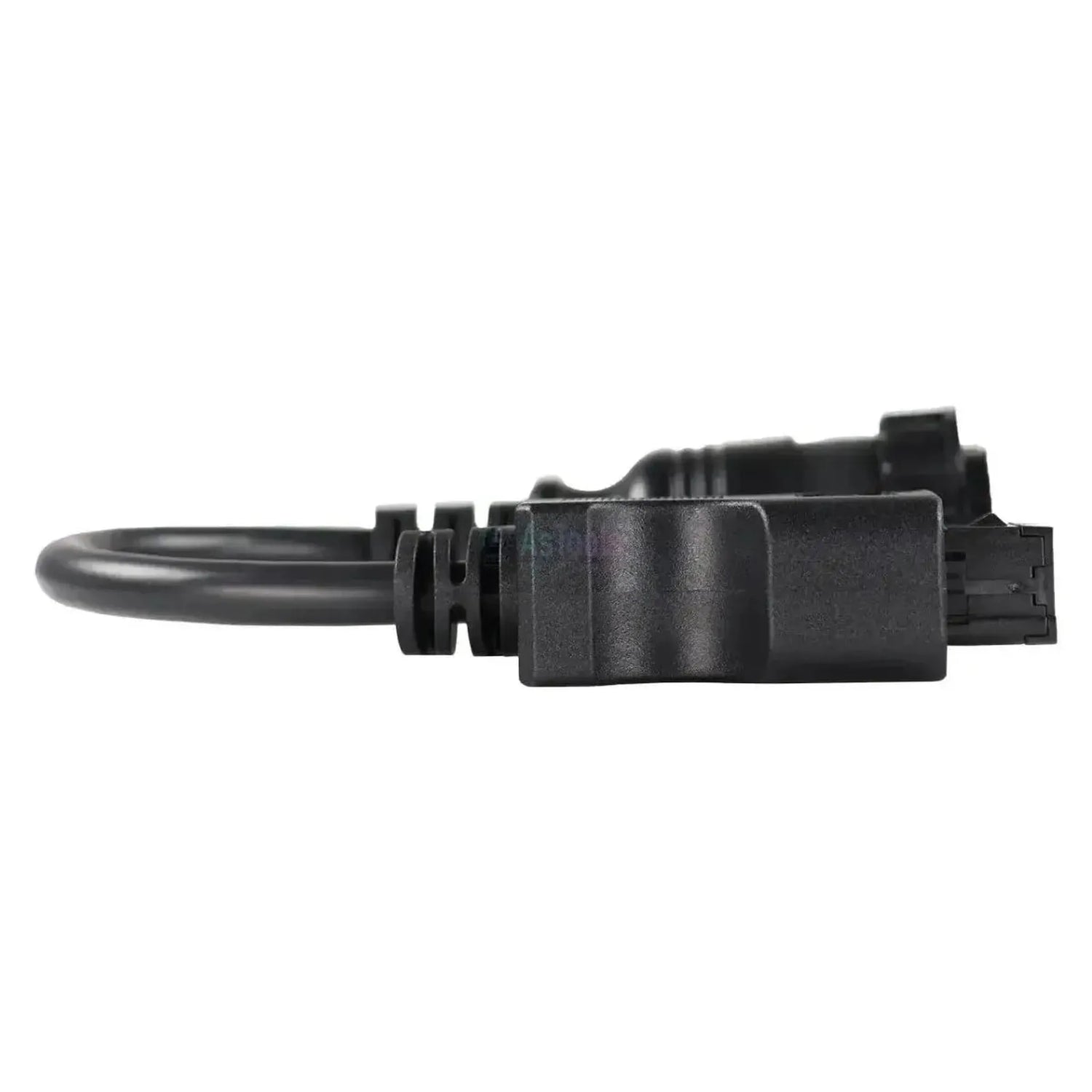

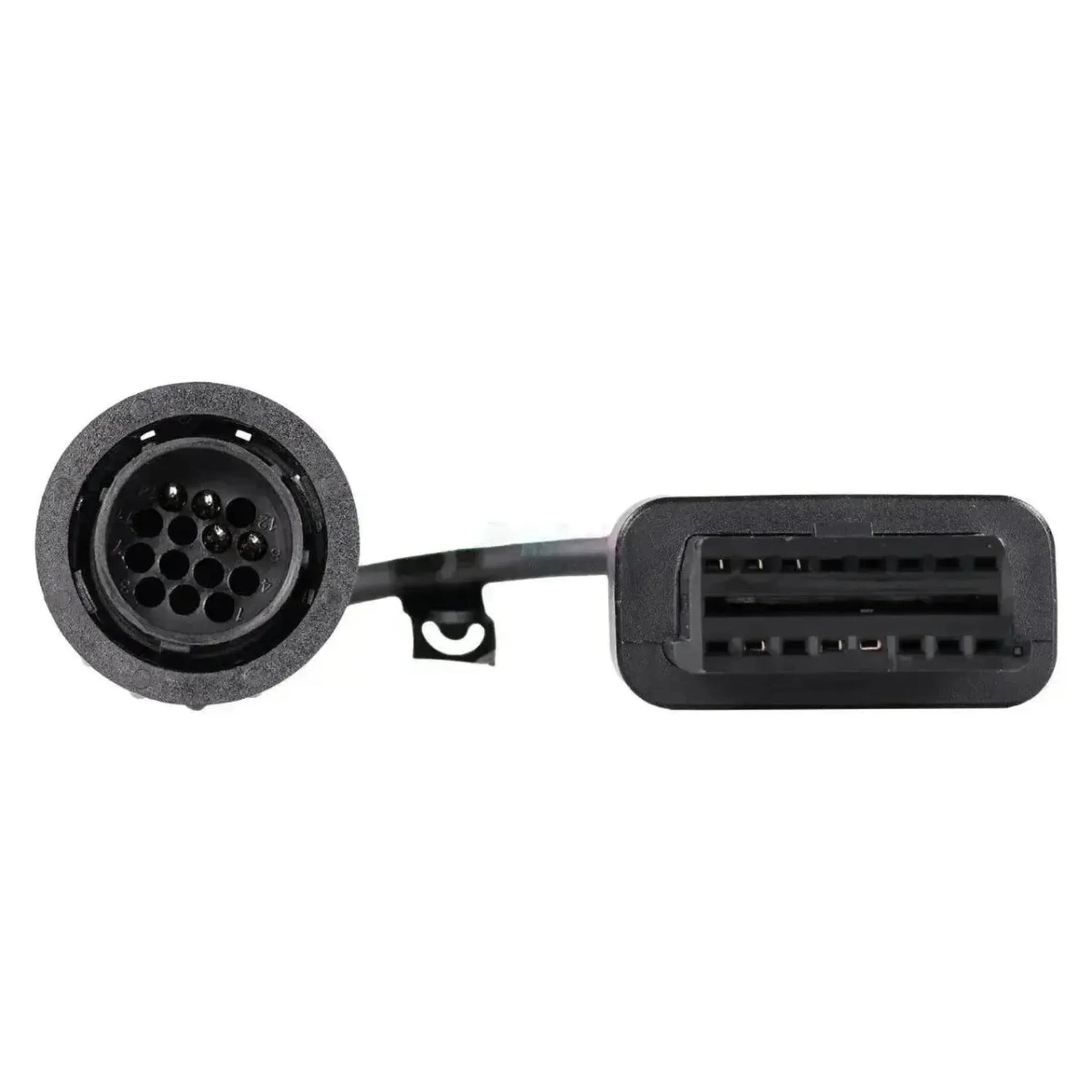

Jaltest JDC509A sujungia Volvo Construction Equipment mašinų diagnostikos jungtį prie 16-kontaktų OBD2 įėjimo jūsų Jaltest diagnostikos kabelyje. Mašinos pusėje yra apvali juoda jungtis su riebtotu užrakinimo žiedu ir kontaktais nuleistoje kontaktų laikoje; sąsajos pusėje – juodas 16-kontaktų OBD2 lizdas. Jungtis yra kabinoje, o kabelis siekia 28–30 cm ilgio.

Per šią jungtį Jaltest aparatūra užmegzta tiesioginę ryšį su mašinos valdymo blokaiss. Taip pasiekiami transporto priemonės kompiuteriai VECU ir V2ECU, variklio valdymas EDC, transmisijos valdymo sistemos TECU ir ZF Ergopower bei šalutiniai blokai CU (klimatas), CCU (kabinos modulis), IC (prietaisų skydelis) ir telematikos modulis W-ECU. Susidurdami blokaių skaičius skiriasi pagal seriją: EC serijos kasimo mašinoje Jaltest suranda penkis, L serijos ratiniame krautuve – aštuonis. Kabelis veikia Jaltest Link V8.1 ir V9 ir priklauso Jaltest OHW (Off-Highway mašinoms).

PRANAŠUMAI

✔Pasiekia pilną mašinos liniją: VECU/V2ECU (transporto priemonės kompiuteri), EDC (variklis), TECU ir ZF Ergopower (transmisija).
✔Taip pat aprėpia šalutinius blokus: CU (klimatas), CCU (kabinos modulis), IC (prietaisų skydelis) ir telematikos modulis W-ECU.
✔Veikia tiek su Jaltest Link V8.1, tiek su V9, todėl kabelis lieka naudotinas pakeitus į naujesnę aparatūrą.
✔Be išleidimo metų ribos: Statybinių mašinų gamintojų jungtis niekad nebuvo pakeista standartine, todėl ji yra ir šiuolaikinėse mašinose.

SVARBŪS ASPEKTAI

✕Valdymo blokų skaičius labai skiriasi pagal seriją: EC serijos kasimo mašinoje Jaltest suranda penkis blokus, L serijos ratiniame krautuве – aštuonis.
✕Diagnostikos įspėjimai ir papildomi veiksmai šiose Volvo CE sistemose nėra pasiekiami; aprėptis orientuota į nuskaitymą, matavimus ir ECU duomenis.
✕Mašinos pusėje yra apvali jungtis su užrakinimo žiedu, ne plokščia OBD kištukas. Jis panašus į Hidromek kabelio JDC541A, bet ten yra kontaktų lizdai, o šiame kabelyje – kontaktai.
✕Aukščiau nurodyta aprėptis taikoma tik Volvo Construction Equipment: kasimo mašinoms, ratiniams krautuvams, savivartams, greidersiams ir valcams. Volvo sunkvežimiai ir autobusai šiai kategorijai nepriklauso.

Taikymo sritys ir funkcijos

Per šį ryšį galite naudodami Jaltest programinę įrangą pasiekti mašinos valdymo blokus. Kurie blokai yra prieinami, priklauso nuo mašinos serijos ir kartos.

Valdymo blokai, kuriuos galite pasiekti

  • Centrinis kompiuteris VECU ir V2ECU (transporto priemonės elektroninis valdymo modulis): Kompiuteris, kuris valdo mašinos funkcijas.
  • Variklio valdymas EDC (elektroninis dyzelio valdymas): Elektroninis dyzelio reguliavimas.
  • Transmisija TECU (transmisijos elektroninis valdymo modulis) ir ZF Ergopower: Kaušų valdymo sistemos ratuotiems krautuvams.
  • Klimato valdymas CU (klimato kontrolė): Oro kondicionavimas ir kabinos šildymas.
  • Elektroninis modulis CCU (kabinos modulis): Kabinos modulis kasimo mašinose.
  • Prietaisų skydelis IC: Ekranas su mašinos duomenimis.
  • Telematika W-ECU (telematikos modulis): Duomenų registracijos ir telematikos modulis ratuotiems krautuvams.

Ką galite daryti

  • Perskaityti ir ištrinti klaidų kodus: Skaityti reguliatoriaus klaidų atmintį su nustatytos gedimų aprašymais.
  • Peržiūrėti matavimo reikšmes: Momentines reguliatoriaus valdomų jutiklių reikšmes, su galimybe nustatyti signalizacijos ribas.
  • Techninės priežiūros intervalų peržiūra: Serviso terminai ir atliktini darbai su ataskaita dirbtuvių administracijai. Prieinama, be kita ko, variklio EDC valdyme ir prietaisų skydelyje.

Suderinami transporto priemonės tipai ir panaudojimas

Sprendžiamasis veiksnys – jungtis, ne modelis. Volvo Construction Equipment mašinos turi savą apvalią diagnostikos jungtį su užrakinimo žiedu; statybinėse mašinose standartizuota OBD2 jungtis niekad nebuvo privaloma, todėl šią jungtį rasite net naujose mašinose.

Volvo CE:

  • EC serijos guminės kasimo mašinos: (1999 – dabar)
  • ECR serijos trumpos nugaros kasimo mašinos
  • EW serijos mobilios kasimo mašinos
  • L serijos ratiniai krautuvai
  • A serijos šarnyriniai savivartai
  • G serijos greideriai
  • DD ir SD serijos valcai
💡
Naudinga žinoti: Diagnostikos jungtis yra kabinoje ir tai apvali jungtis su užrakinimo žiedu, ne plokščia 16-kontaktų jungtis, kurią žinote iš lengvųjų automobilių. Kadangi statybinėms mašinoms OBD reikalavimas netaikomas, ši jungtis lieka naudojama ir naujesniuose aparatuose. Todėl pirma patikrinkite, kokia jungtis yra jūsų mašinoje, prieš užsakydami.

Pakuotės turinys

  • 1x Jaltest (JDC509A) | Volvo 16-kontaktų OBD - 16-kontaktų OBD2 Perėjimo kabelis | Žemės Darbų Mašina

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC509A
Tipas Adapterinis kabelis
Panaudojimas Volvo Construction Equipment
Mašinos pusės jungtis Apvali juoda jungtis su užrakinimo žiedu, su kontaktais
Sąsajos pusės jungtis 16-kontaktų OBD2
Ilgis 28–30 cm
Sąsaja Jaltest Link V8.1 ir V9
Valdymo blokai VECU ir V2ECU, EDC, TECU, ZF Ergopower, CU, CCU, IC ir W-ECU
Segmentas Žemės darbų ir statybos mašinos
Jaltest modulis Jaltest OHW (keliems darbams naudojamos mašinos)
Kabelio komplekto dalis OHW pilnas kabelių rinkinys (70002026)
