Jaltest | SKU: JDC520A

Jaltest (JDC520A) | Valtra 16-polių OBD – 16-polių OBD2 adapterio kabelis | Žemės ūkio transportas

Name: Jaltest (JDC520A) | Valtra 16-polių OBD – 16-polių OBD2 adapterio kabelis | Žemės ūkio transportas
Brand: Jaltest
SKU: JDC520A
Price: 114.95 EUR
Availability: InStock

€114,95 su PVM

€95,00 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

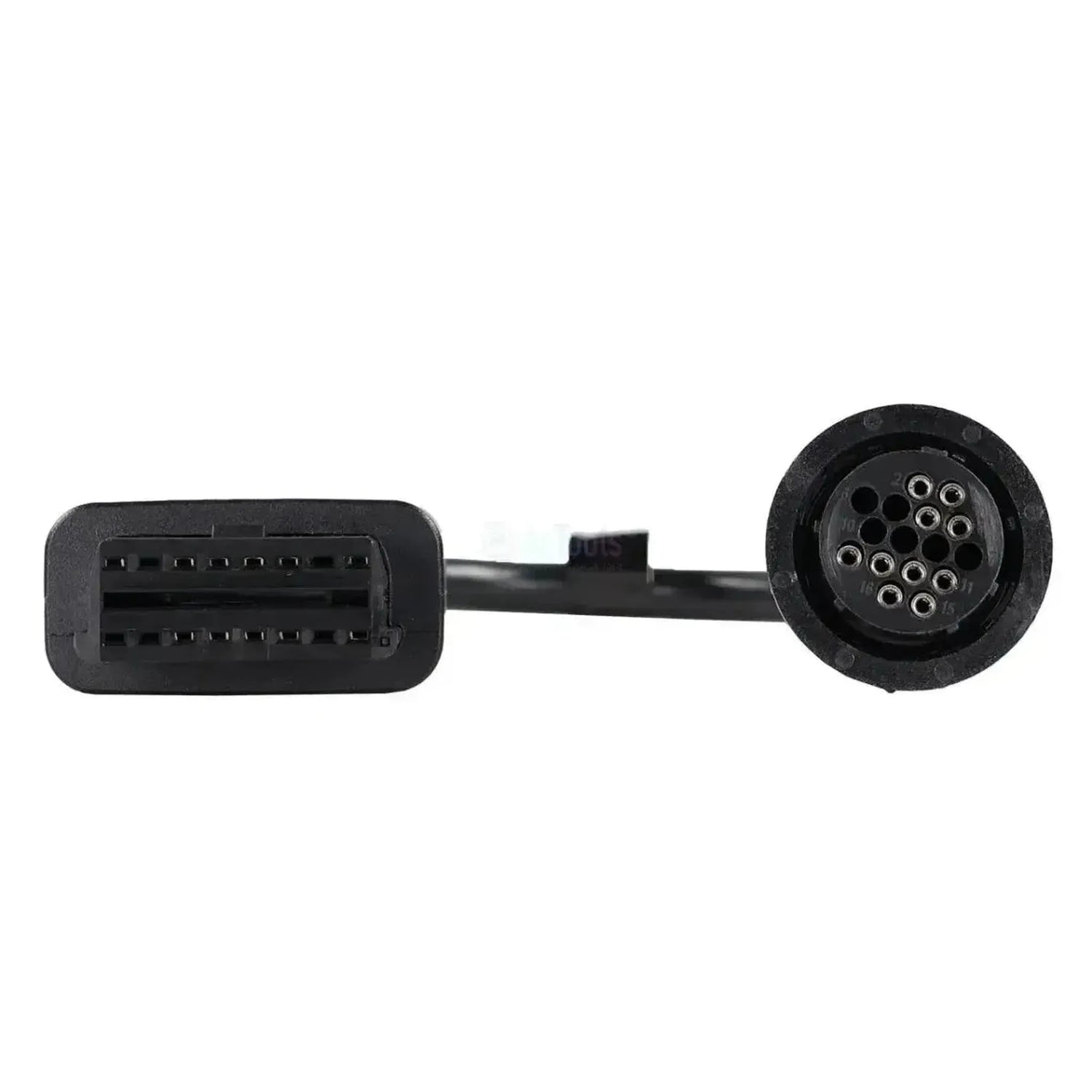

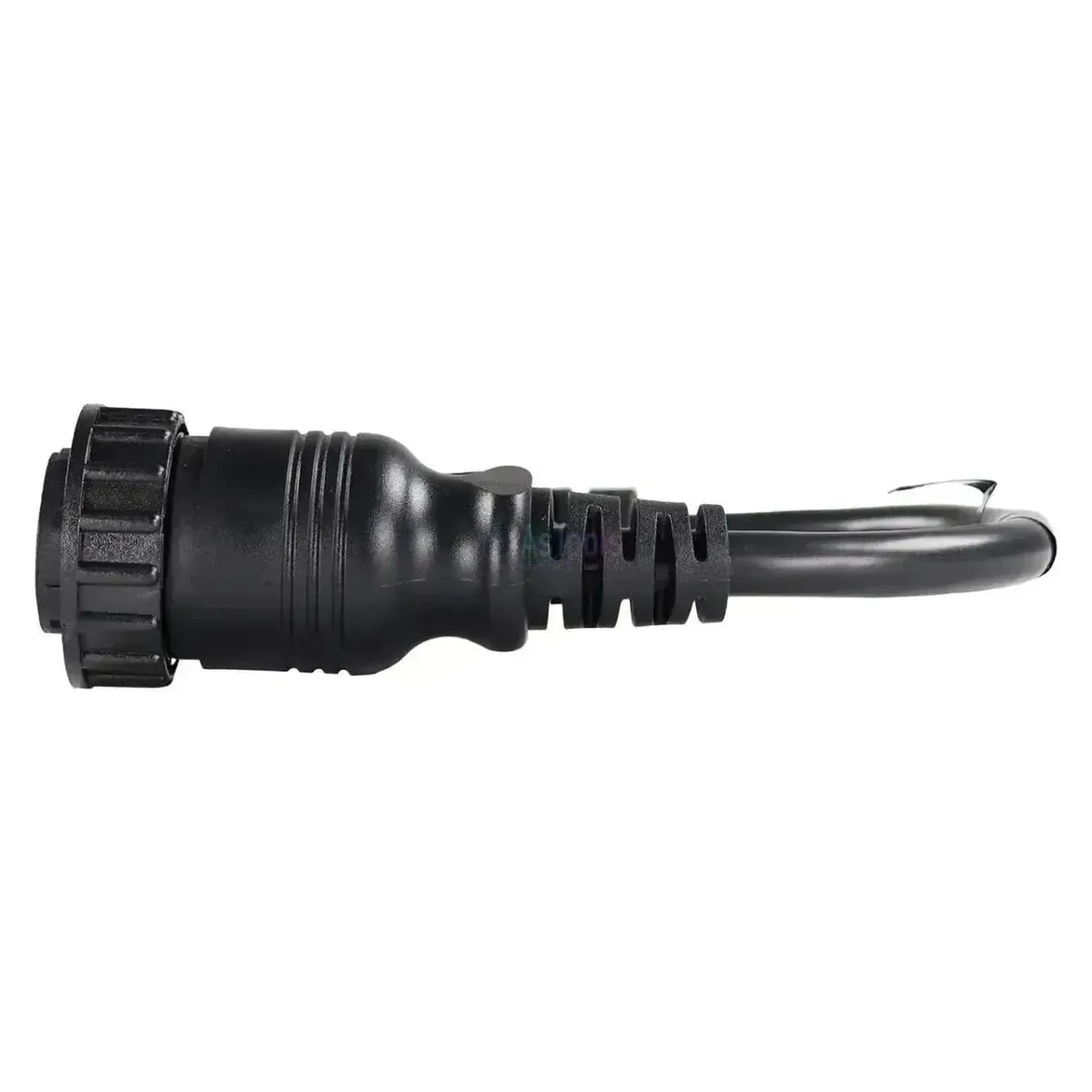

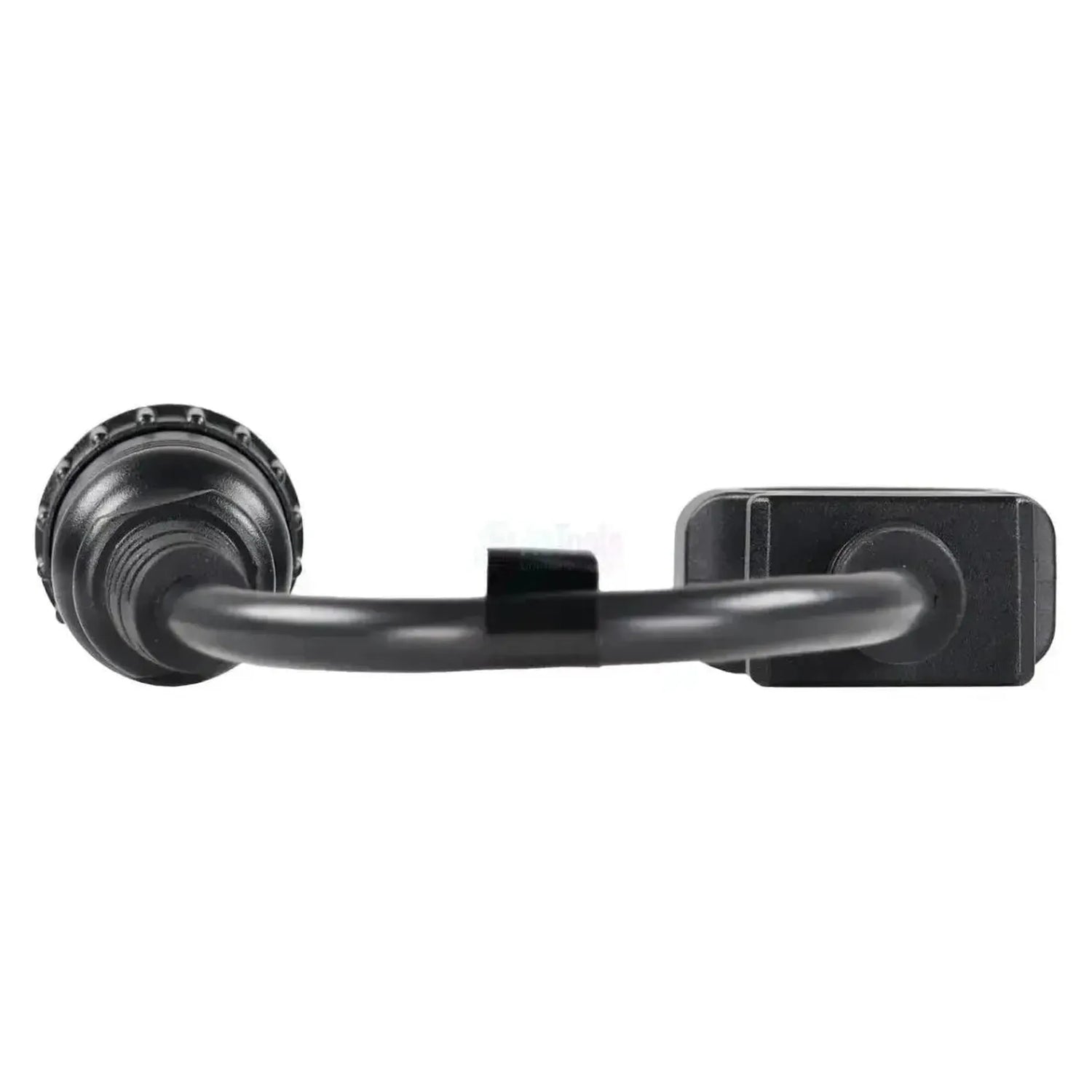

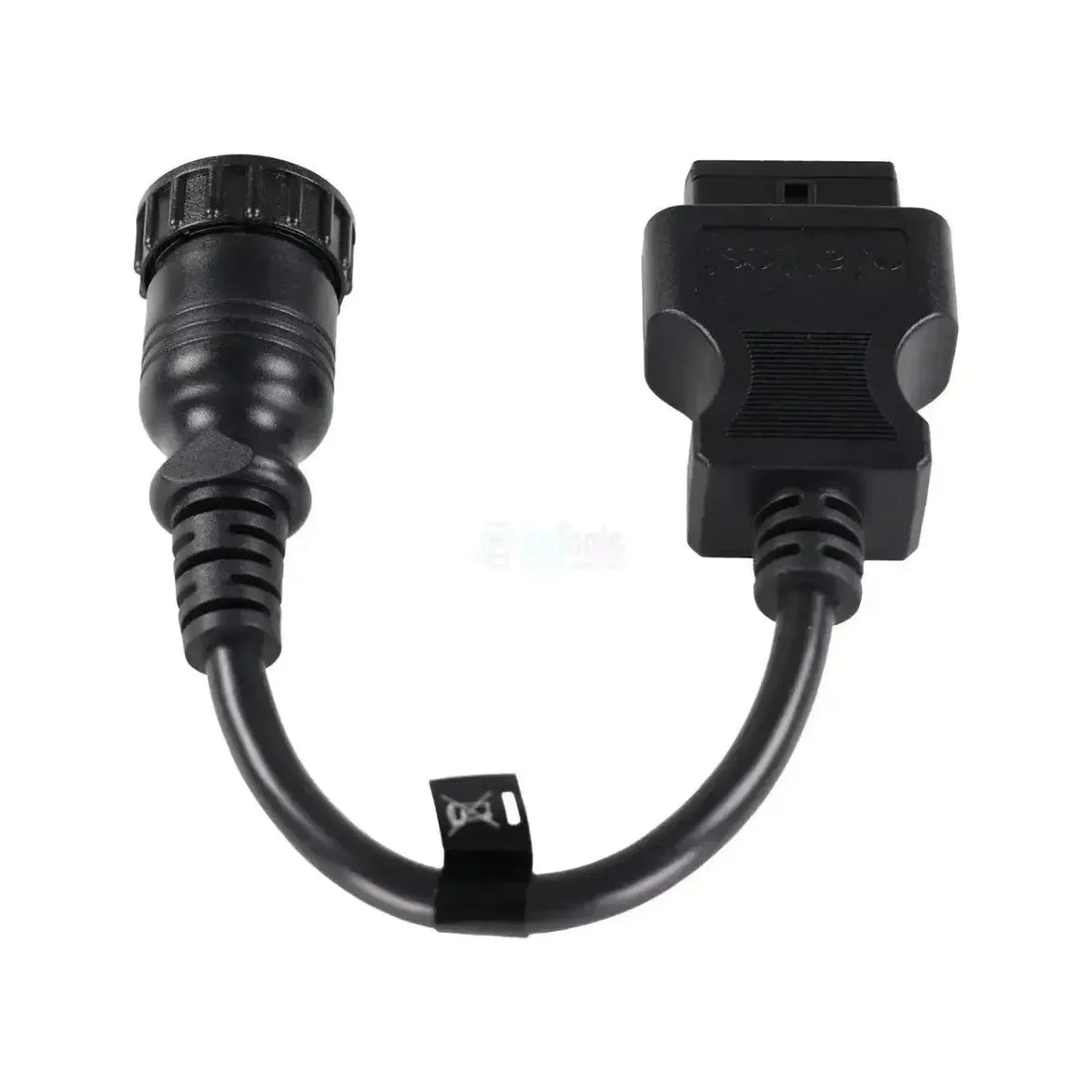

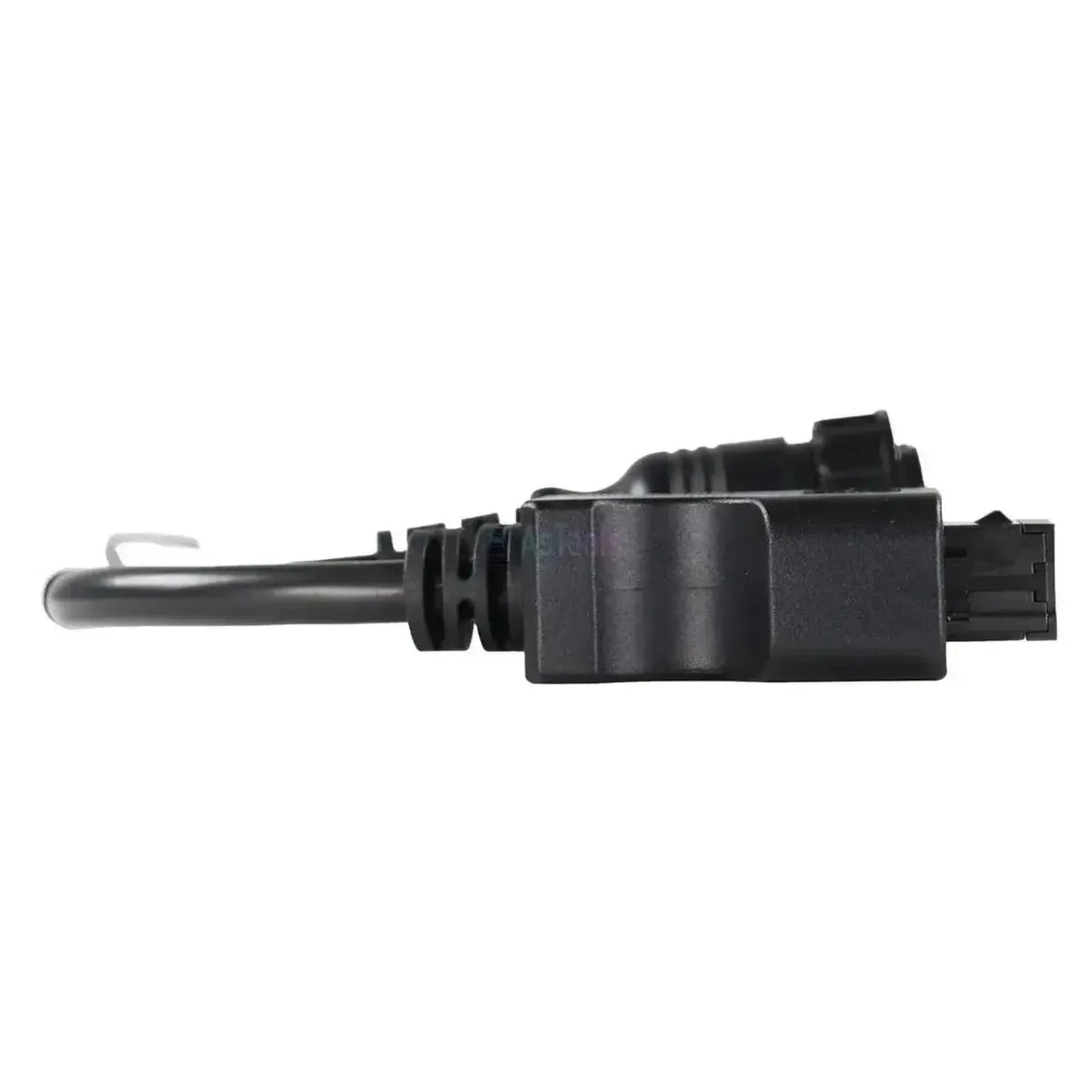

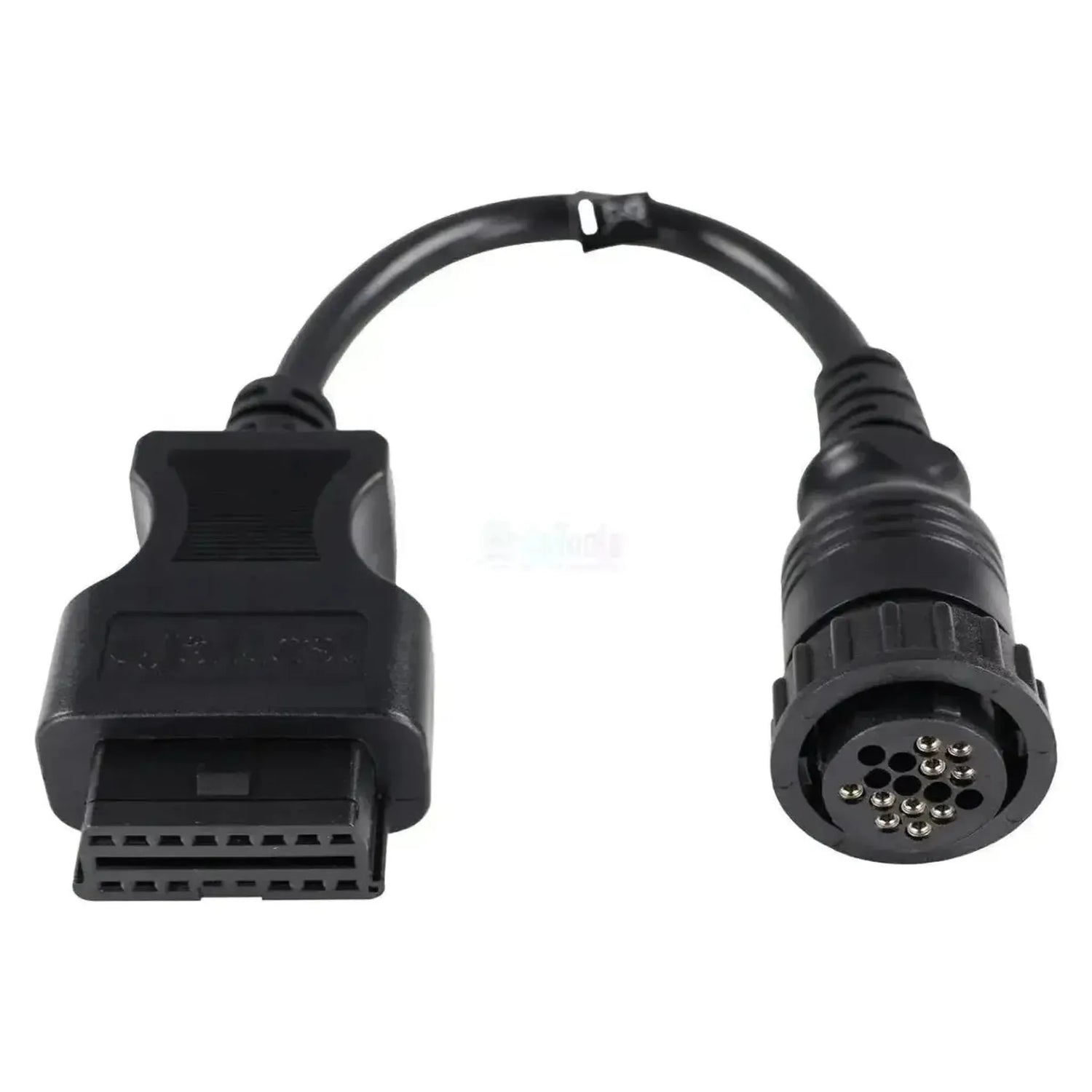

Jaltest JDC520A perduoda Valtra traktoriaus firminę 16 kontaktų diagnostikos jungtį į 16 kontaktų OBD2 įvestį jūsų Jaltest įrangoje. Įrenginio pusėje yra apvali juoda jungtis su briaunotu fiksavimo žiedu ir metaliniu kabelio laikikliu; kontaktų lizde yra šešiolika sunumeruotų pozicijų, iš kurių dvylika užimti kontaktais. Nepaisant vienodo kontaktų skaičiaus, užimtumas skiriasi nuo įprastinės OBD2 jungties. Kabelio ilgis 28–30 cm.

Kai tik ryšys įjungiamas, Jaltest programinė įranga pasiekia traktoriaus variklio valdymo sistemą. Jaltest čia atlieka dvi valdymo sistemas su commonrail įpurškimu: EEM3 - EDC 7 UC31 ir naujesnę EEM4 - EDC 17 CV54, o EEM4 atveju galimi ir papildomi veiksmai. Abiem atvejais galima gauti techninės priežiūros intervalus. Kabelis veikia su Jaltest Link V8.1 ir V9 ir patenka į Jaltest AGV aprėptį.

PRIVALUMAI

✔Pasiekia abi variklio valdymo sistemas su commonrail įpurškimu: EEM3 - EDC 7 UC31 ir EEM4 - EDC 17 CV54.

✔EEM4 atveju Jaltest taip pat siūlo papildomus veiksmus, be klaidų kodų, matavimo verčių ir ECU duomenų.

✔Abiem variklio valdymo sistemoms galima gauti techninės priežiūros intervalus, su ataskaita dirbtuvių apskaitai.

✔Apima N, T, S, A ir M serijas ir veikia tiek su Jaltest Link V8.1, tiek su V9.

ATKREIPTINI DĖMESĮ

✕Valtra aprėptis orientuota į variklį; per šį kabelį transmisijos, hidraulikos ir prietaisų skydelio pasiekti negalima.

✕Diagnostikos įspėjimai EEM3 ir EEM4 valdymo sistemose nepasiekiami.

✕Tik apvaliai 16 kontaktų Valtra jungčiai; senesniems traktoriams su EEM2 - VP30/VP44 tinka mažesnė apvali 8 kontaktų jungtis, jiems reikalinga JDC517A.

✕Vienodas kontaktų skaičius klaidina: apvalios 16 kontaktų įrenginio jungties kontaktų užimtumas skiriasi nuo plokščios 16 kontaktų OBD2 jungties kitoje pusėje.

Taikymas ir funkcijos

Kabelis skirtas dirbtuvėms, nuskaitančioms Valtra traktorius su commonrail varikliais. Kokią valdymo sistemą rasite, priklauso nuo variklio kartos; EEM3 yra senesnė, o EEM4 – naujesnė.

Valdymo blokai, prie kurių galite prisijungti

EEM3 - EDC 7 UC31: Dyzelinio variklio valdymas, commonrail.
EEM4 - EDC 17 CV54: Naujesnis dyzelinio variklio valdymas.

Ką galite daryti

Gedimų kodai: Skaitymas ir trynimas, su aprašymu.
Matavimo vertės: Rodyti dabartines jutiklių vertes.
Signalo ribos: Nustatyti neatitinkančioms vertėms.
Techninė priežiūra: Intervalų peržiūra ir įrašymas.
Papildomi veiksmai: Atstatymo ir nustatymo funkcijos, EEM4.

Kaip jį naudoti

Jungties paieška: Kabinoje raskite apvalią 16 kontaktų jungtį.
Prijungimas: Fiksavimo žiedu tvirtai pritvirtinkite JDC520A.
Susiekite Link: Prijunkite OBD2 pusę prie Jaltest Link.
Uždegimas įjungtas: Įjunkite uždegimą.
Nuskaitymas: Jaltest programinėje įrangoje pasirinkite Valtra ir seriją.

Suderinamos transporto priemonės ir taikymas

Lemia jungtis, o ne modelis. Kabelis tinka kiekvienam Valtra traktoriui su apvalia 16 kontaktų diagnostikos jungtimi. Žemiau nurodytos serijos Jaltest AGV aprėptyje; A ir T serijos taip pat yra 8 kontaktų kabelio sąraše, todėl šiose serijose pasitaiko abi jungtys.

Valtra:

N serija: 2005 – iki šiol.
T serija: 2002 – iki šiol.
S serija: 2001 – iki šiol.
A serija: 2002 – iki šiol.
M serija: Gamybos metai nenurodyti.

💡

Verta žinoti: 16 kontaktų Valtra jungtis yra kabinoje, yra apvali ir turi šešiolika sunumeruotų pozicijų, iš kurių dvylika užimtos. Senesni Valtra ir Valmet traktoriai su EEM2 variklio valdymu turi mažesnę apvalią 8 kontaktų jungtį (JDC517A). Prieš užsakydami patikrinkite ant pačio traktoriaus, kuri iš abiejų jungčių įmontuota.

Komplektacija

1x Jaltest (JDC520A) | Valtra 16 kontaktų OBD – 16 kontaktų OBD2 jungiamasis kabelis | Žemės ūkio transporto priemonė

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas: Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas: Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis: AGV žemės ūkio technika
Transporto priemonės ar mašinos, kurioms skirtas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėse aptarnaujamai technikai.Transporto priemonių tipai: Žemės ūkio technika

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje: 16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje: 16 kontaktų OBD
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis: nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas: Taip
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku: Taip
Ar galima matyti, kada reikalinga kita techninė priežiūra. Naudinga planuojant vizitą.Priežiūros duomenų peržiūra: Taip
