Jaltest | SKU: JDC518A

Jaltest (JDC518A) | SISU 3+9 kontaktų OBD – 16 kontaktų OBD2 jungiamasis kabelis | Vidaus degimo variklis

Name: Jaltest (JDC518A) | SISU 3+9 kontaktų OBD – 16 kontaktų OBD2 jungiamasis kabelis | Vidaus degimo variklis
Brand: Jaltest
SKU: JDC518A
Price: 161.95 EUR
Availability: InStock

€161,95 su PVM

€133,84 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

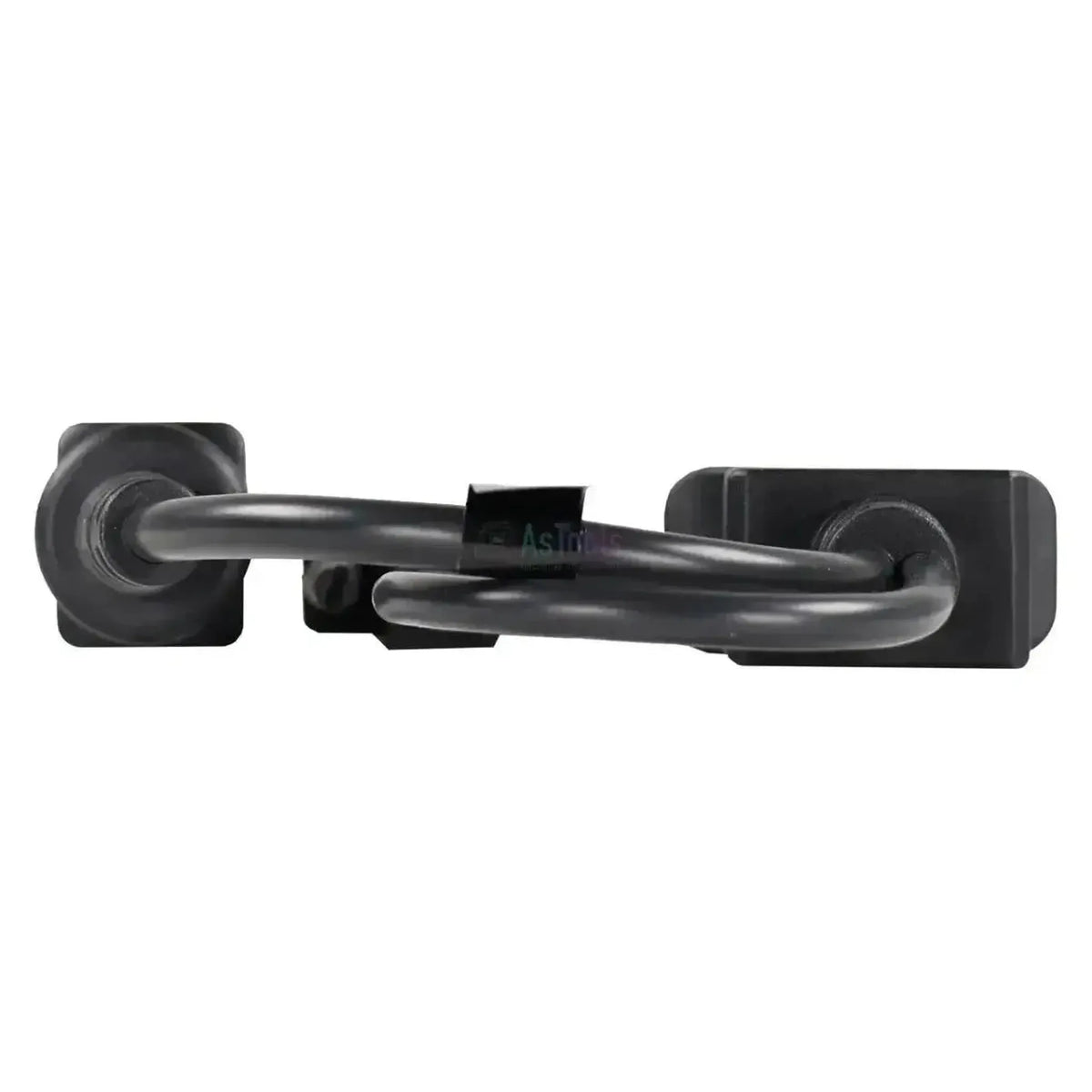

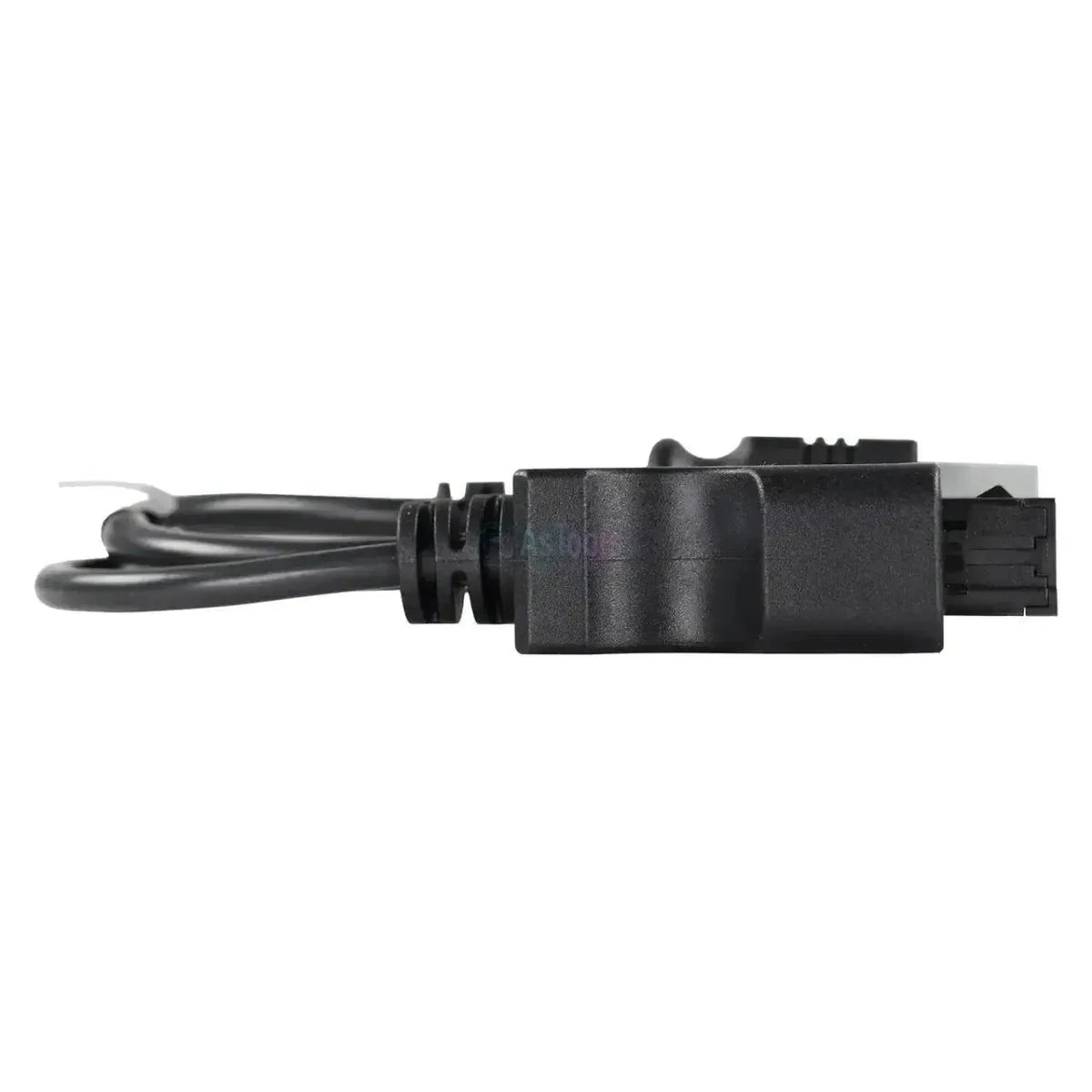

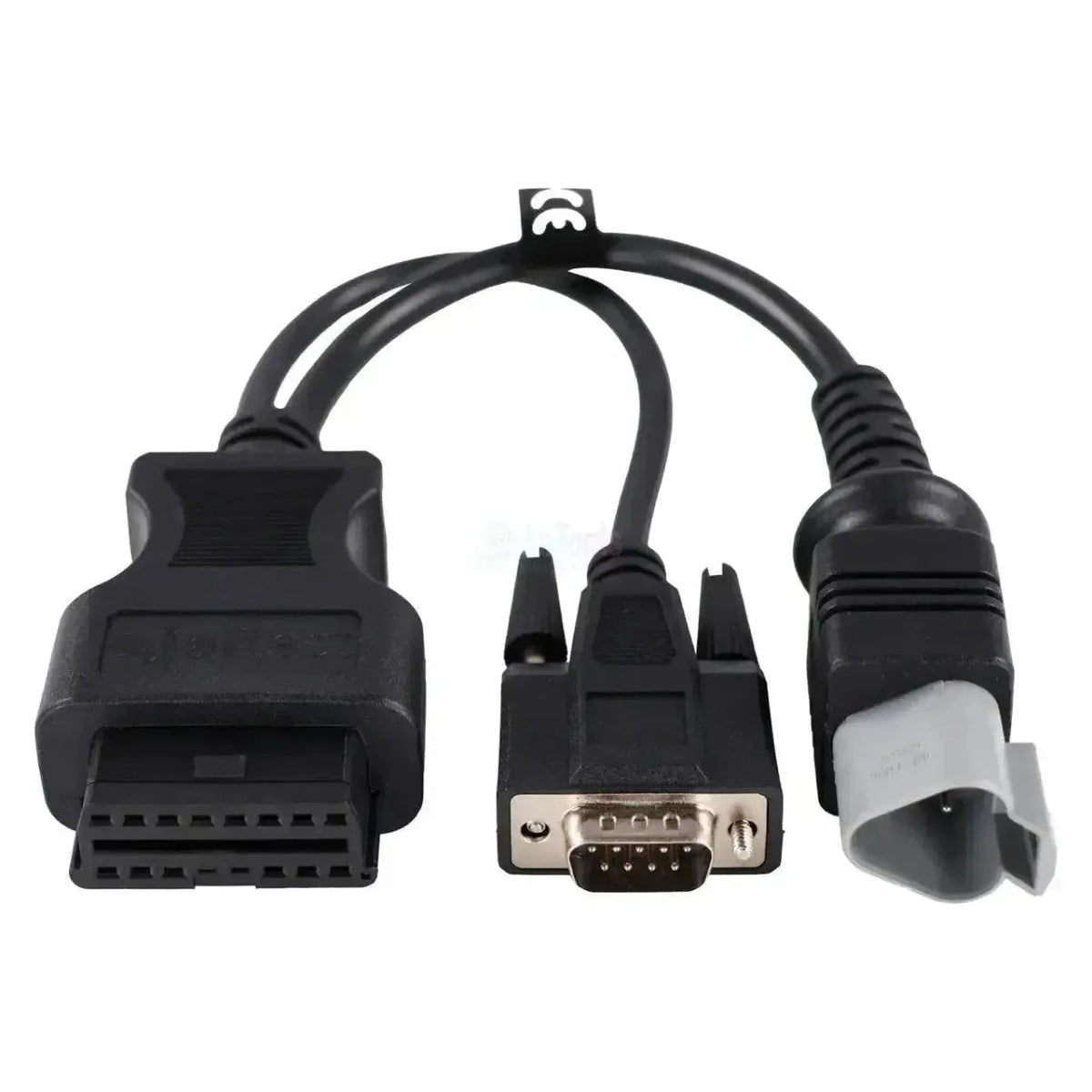

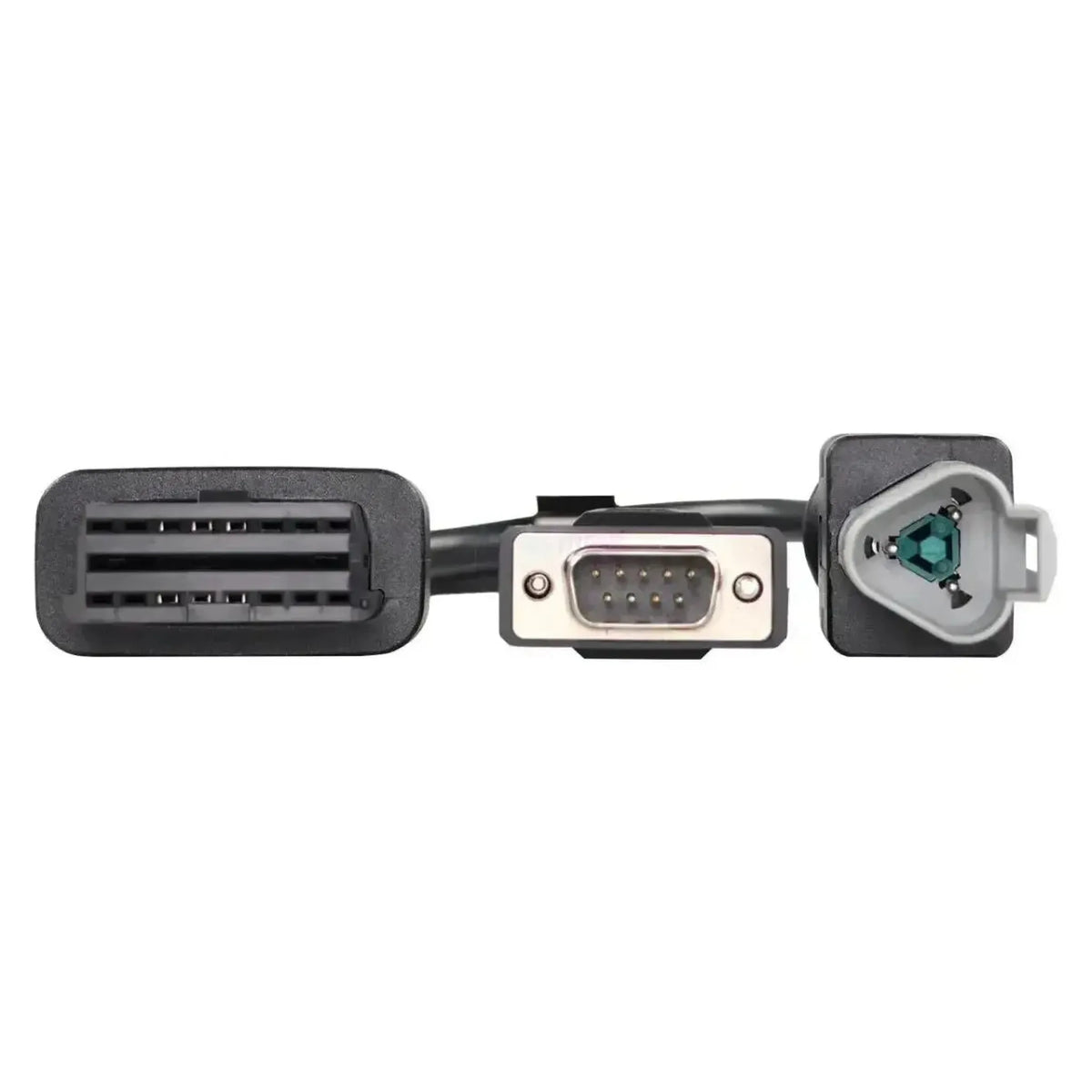

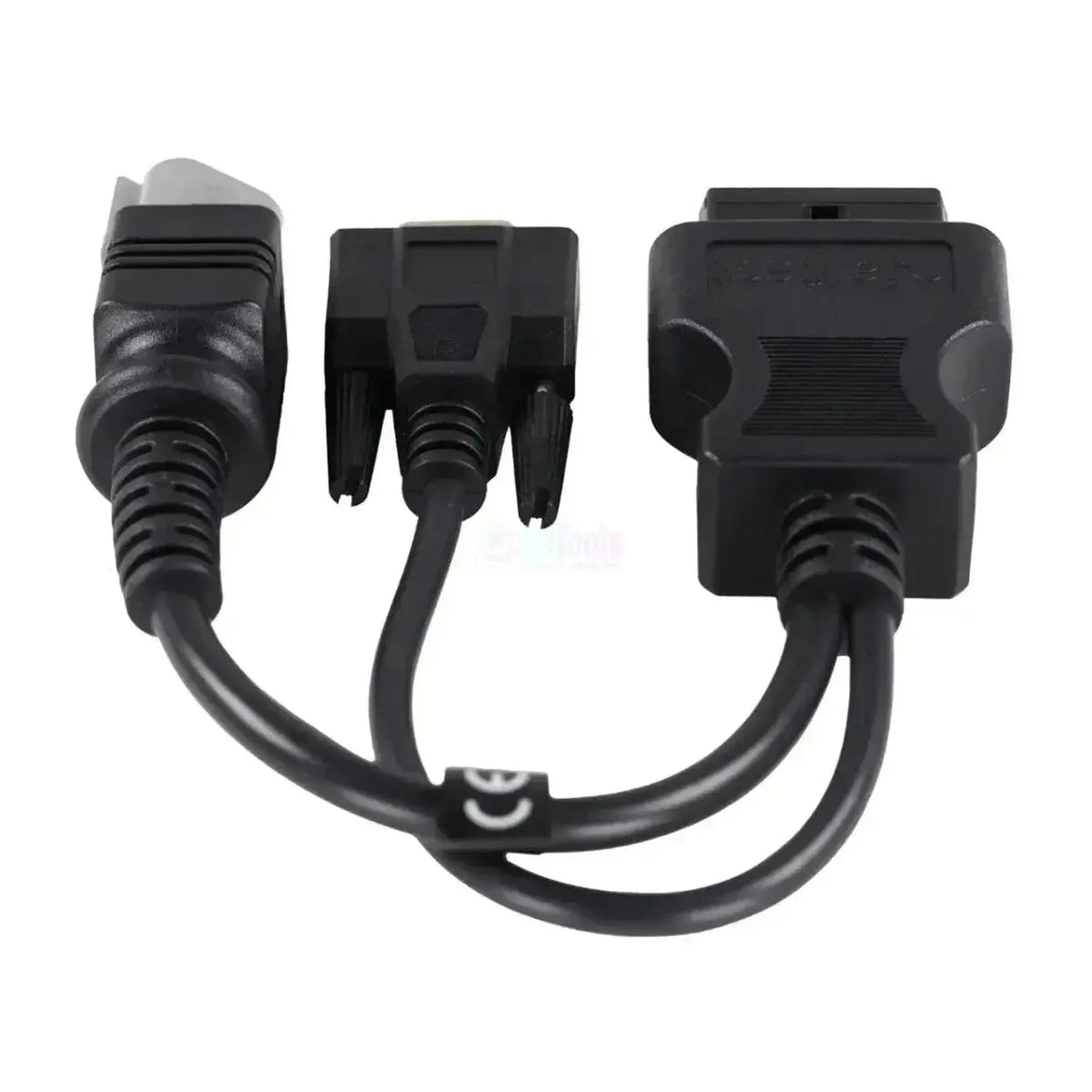

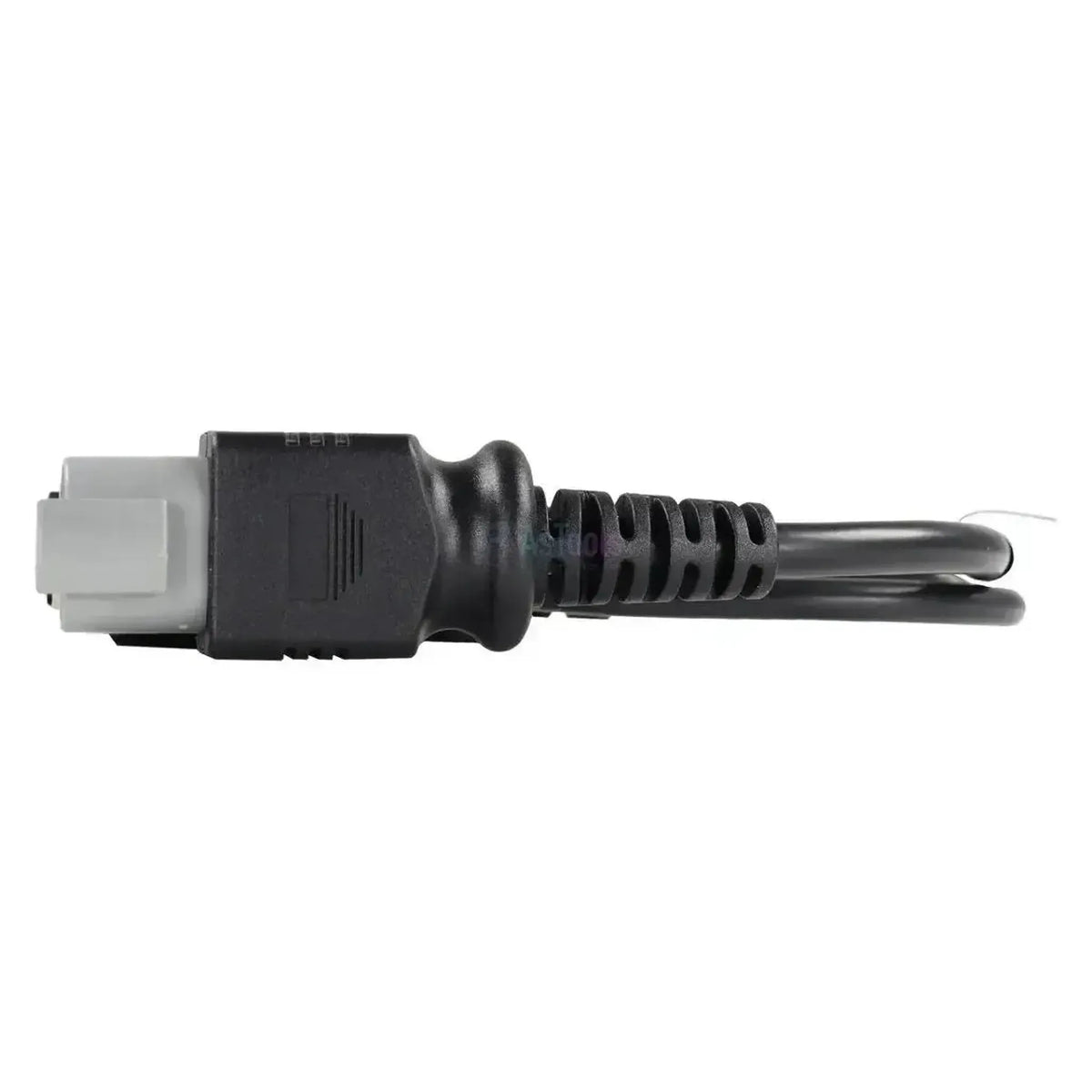

Jaltest JDC518A sujungia SISU variklio diagnostiką su jūsų Jaltest įranga, o mašinos pusėje baigiasi dviem šalia esančiais kištukais. Pirmoji šaka yra 3 kontaktų CAN-backbone kištukas su pilku fiksavimo lankeliu ir žalia kontaktų laikikliu, skirtas nepertraukiamai variklio CAN linijai. Antroji šaka yra 9 kontaktų SUB-D su metaliniu movos korpusu ir dviem varžtukais, skirtas atskirai 9 kontaktų diagnostikos jungčiai. Sąsajos pusėje yra 16 kontaktų OBD2; kabelio ilgis – 28 iki 30 cm.

Su šiuo ryšiu Jaltest programinė įranga nuskaito keturis SISU variklio valdiklius, įtrauktus į aprėptį: EEM2 su paskirstymo siurbliu VP30/VP44, EEM3 pagrįstą EDC 7 UC31, EEM4 pagrįstą EDC 17 CV54 ir EEM4S5 pagrįstą EDC MD1. Visiems keturiems pateikiami gedimų kodai, matavimo duomenys ir techninės priežiūros intervalai; papildomi veiksmai prie dviejų naujausių valdiklių pridedami. Aprėptis apima Jaltest AGV, OHW, MHE ir Marine.

PRIVALUMAI

✔Pasiekia visus keturis SISU variklio valdiklius, įtrauktus į aprėptį: EEM2, EEM3, EEM4 ir EEM4S5.

✔Prie kiekvieno iš tų keturių valdiklių aprėptyje pateikiami gedimų kodai, matavimo duomenys ir techninės priežiūros intervalai.

✔Prie naujesnių EEM4 ir EEM4S5 valdiklių papildomai pridedami papildomi veiksmai, pavyzdžiui, atstatymo ir reguliavimo procedūros.

✔Apima tiek senesnį paskirstymo siurblį VP30/VP44, tiek vėlesnius blokus su commonrail įpurškimu.

DĖMESIO

✕Papildomi veiksmai aprėptyje pateikiami tik EEM4 ir EEM4S5 valdikliams; EEM2 ir EEM3 atveju apsiribojama nuskaitymu.

✕SISU blokams Jaltest nesiūlo komponentų valdymo, net ir naujausiam valdikliui.

✕Mašinos pusė yra fiksuota šiais dviem kištukais; jei jūsų variklyje yra kita diagnostikos jungtis, šis kabelis netinka.

✕Ši versija skirta Jaltest Link V8.1, o ne V9.

Taikymas ir funkcijos

Kabelis skirtas dirbtuvėms, kurios nuskaito SISU blokus traktoriuose, mašinose ir stacionariose įrenginiuose. Kuris iš keturių valdiklių juose įrengtas, priklauso nuo variklio kartos ir įpurškimo sistemos.

Valdymo blokai, kuriuos galite pasiekti

EEM2 (VP30/VP44): Elektroninis paskirstymo siurblys.
EEM3 (EDC 7 UC31): Pirmoji commonrail karta.
EEM4 (EDC 17 CV54): Su papildomais veiksmais.
EEM4S5 (EDC MD1): Dabartinė versija.

Ką galite daryti

Gedimų kodai: skaitymas ir trynimas, su aprašymu.
Matavimo vertės: stebėjimas realiuoju laiku, su signalo ribomis.
Techninė priežiūra: Intervalų nuskaitymas ir įrašymas.
Papildomi veiksmai: Tik EEM4 ir EEM4S5.

Kaip jį naudoti

Kištuko patikra: Patikrinkite, ar yra CAN-backbone ar SUB-D kištukas.
Prijungimas: Naudokite šaką, tinkančią jūsų varikliui.
Link prijungimas: Prijunkite OBD2 pusę prie Jaltest Link V8.1.
Įjunkite uždegimą: Įjunkite kontaktą, variklio neužvedę.
Nuskaitymas: Pasirinkite SISU ir variklio kartą.

Suderinami transporto priemonės ir taikymai

Lemiamas yra variklis, o ne mašina, kurioje jis įmontuotas. SISU tiekia bloką kaip atskirą pavarą, todėl variklio karta nulemia, ką rasite, o ne traktoriaus ar mašinos markė. Ant paties bloko patikrinkite, ar jame yra 3 kontaktų CAN-backbone ar 9 kontaktų SUB-D. Toliau nurodyti pritaikymai paimti iš SISU aprėpties.

SISU:

SISU varikliai: EEM2, EEM3, EEM4 ir EEM4S5 kartos.
Žemės ūkio traktoriai: Su SISU bloku kaip pavara, tarp jų Massey Ferguson.
Statybinės ir bekelės mašinos: Ir keliamieji įrenginiai su SISU bloku.
Stacionarūs įrenginiai: Pavyzdžiui, agregatai.

💡

Verta žinoti: Mašinos pusę sudaro du atskiri kištukai, abu skirti varikliui: 3 kontaktų CAN-backbone ir 9 kontaktų SUB-D. Juos atpažinsite pagal žalią kontaktų laikiklį ir atitinkamai metalinę movą su varžtukais. Prieš užsakydami patikrinkite pačioje mašinoje, kuris iš jų yra.

Pakuotės turinys

1x Jaltest (JDC518A) | SISU 3+9 kontaktų OBD - 16 kontaktų OBD2 adapterio kabelis | Vidaus degimo variklis

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas: Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas: Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis: AGV žemės ūkio technika
OHW statybos ir bekelės
MHE vidaus transportas
Marine laivai

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link: Jaltest Link V8.1
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje: 16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje: 3+9 kontaktų OBD
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis: nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas: Taip
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku: Taip
Ar galima matyti, kada reikalinga kita techninė priežiūra. Naudinga planuojant vizitą.Priežiūros duomenų peržiūra: Taip
