Jaltest  |  SKU: JDC510A

Jaltest (JDC510A) | MTU 12 kontaktų OBD – 16 kontaktų OBD2 pereinamasis kabelis | Degiamiesiems varikliams

€154,95 su PVM
€128,06 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

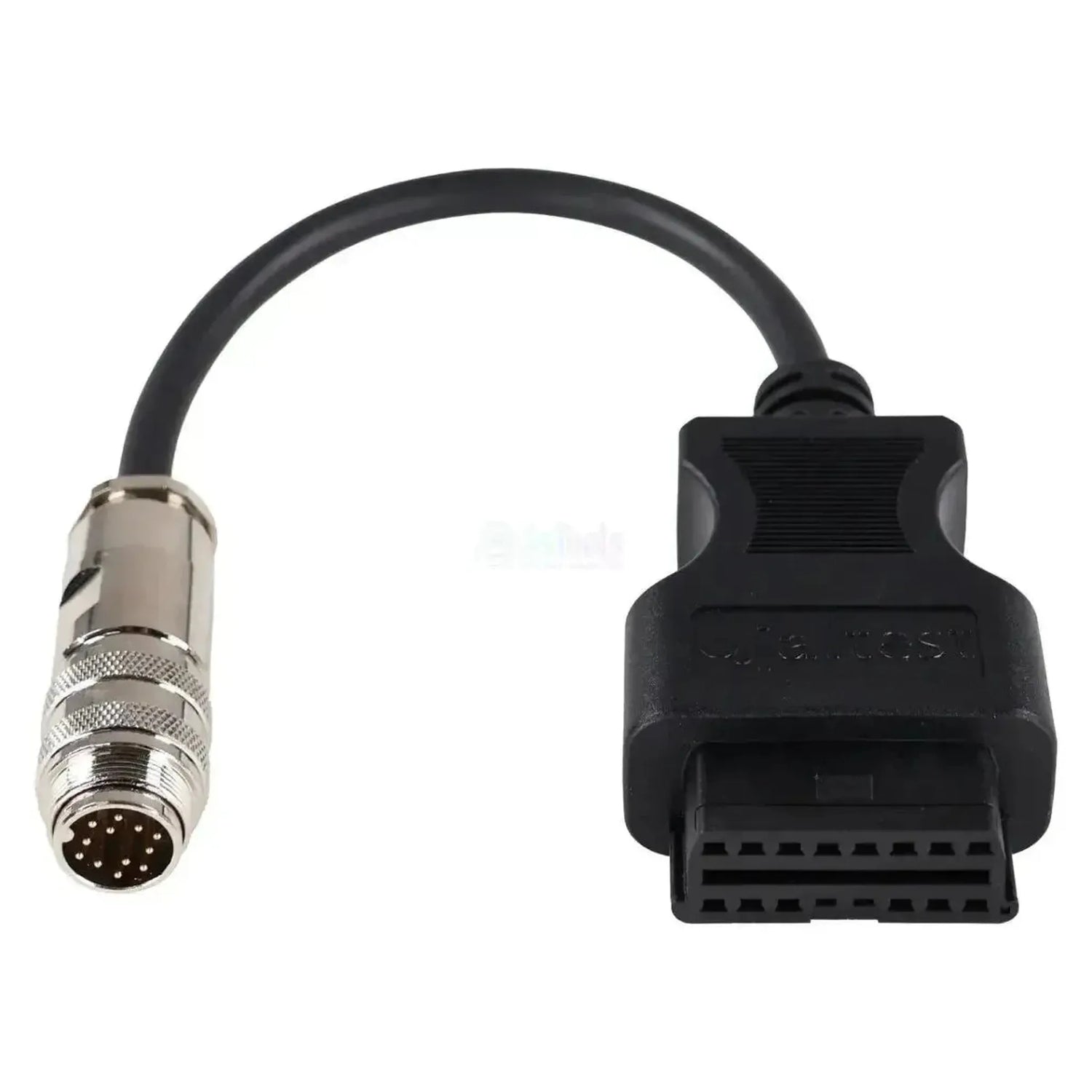

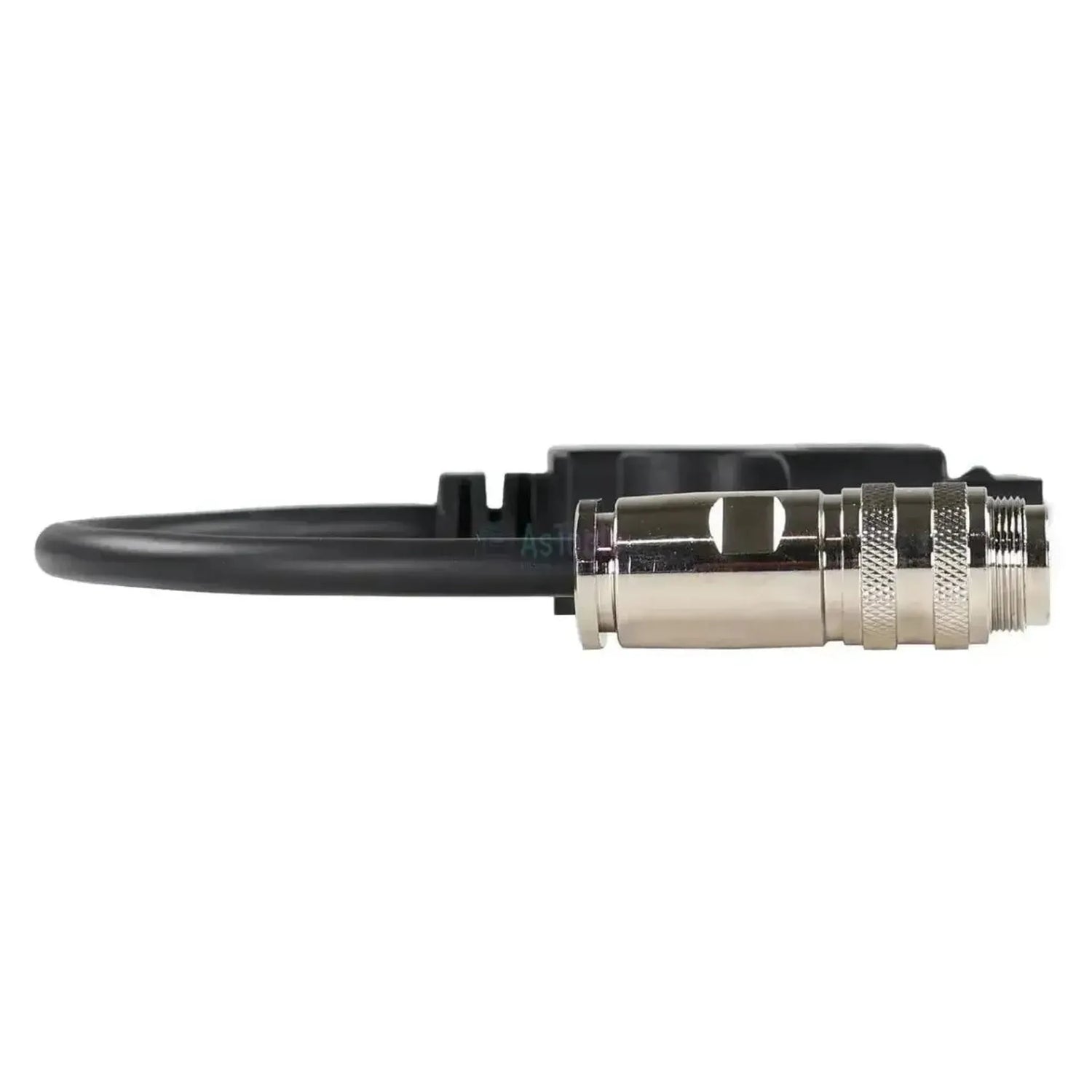

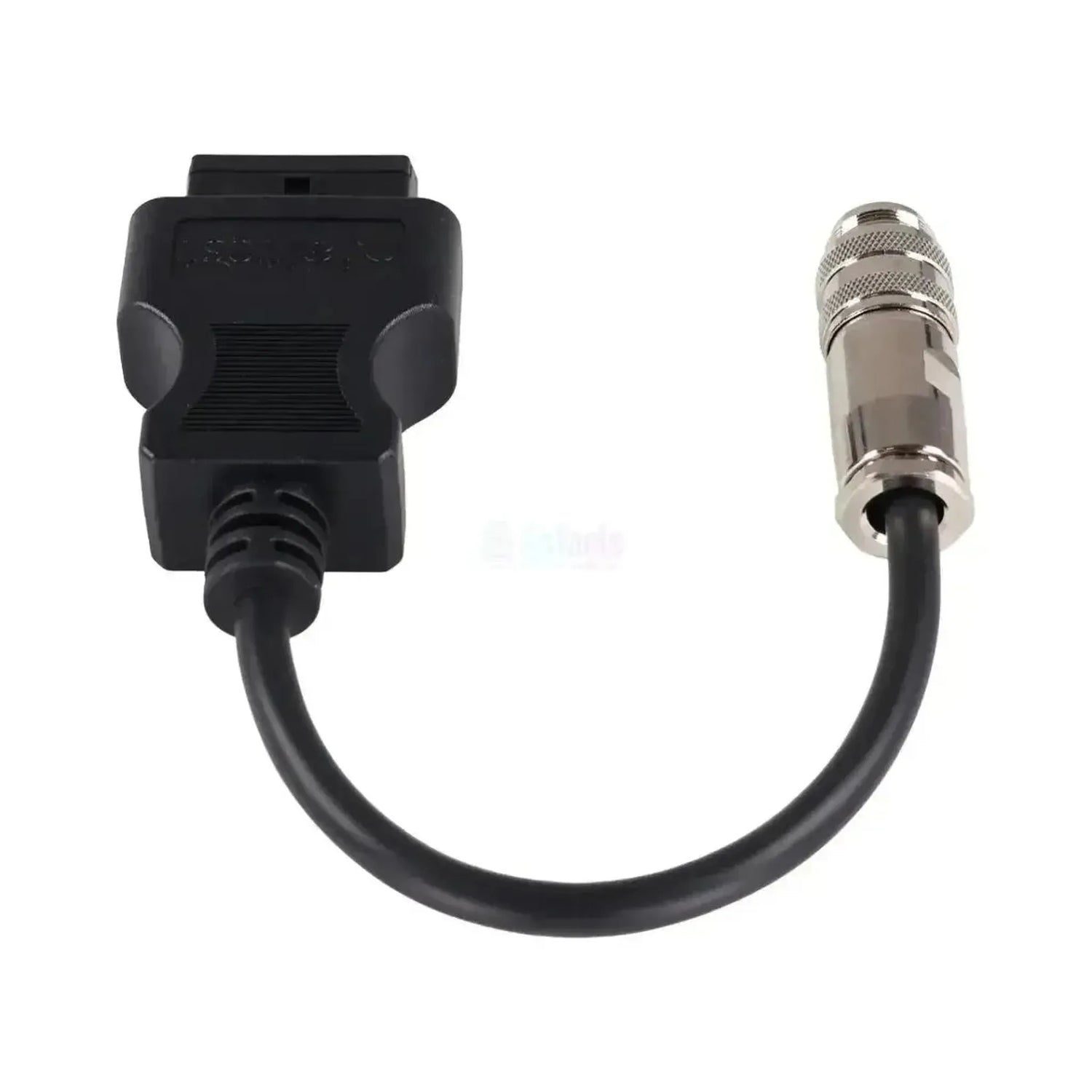

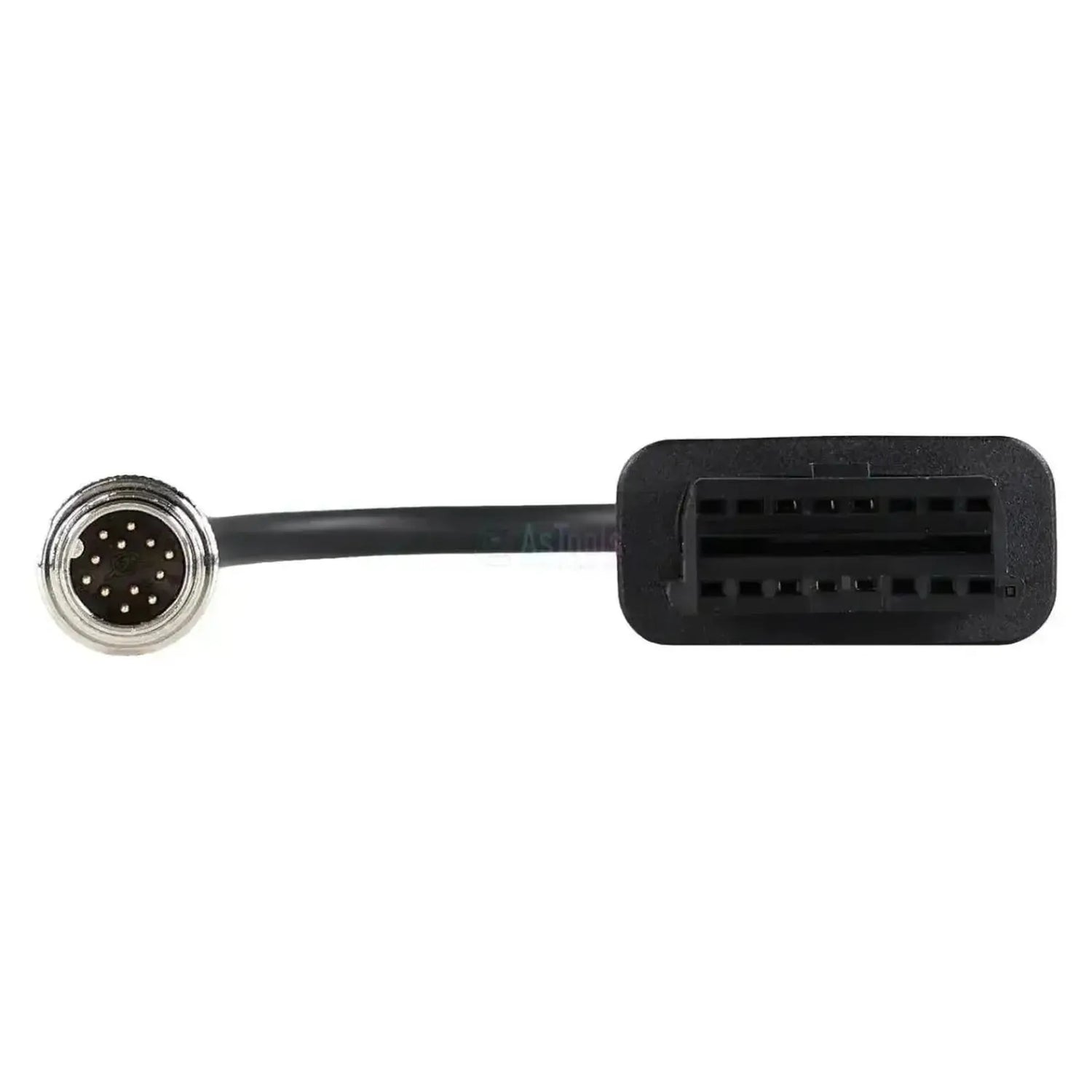

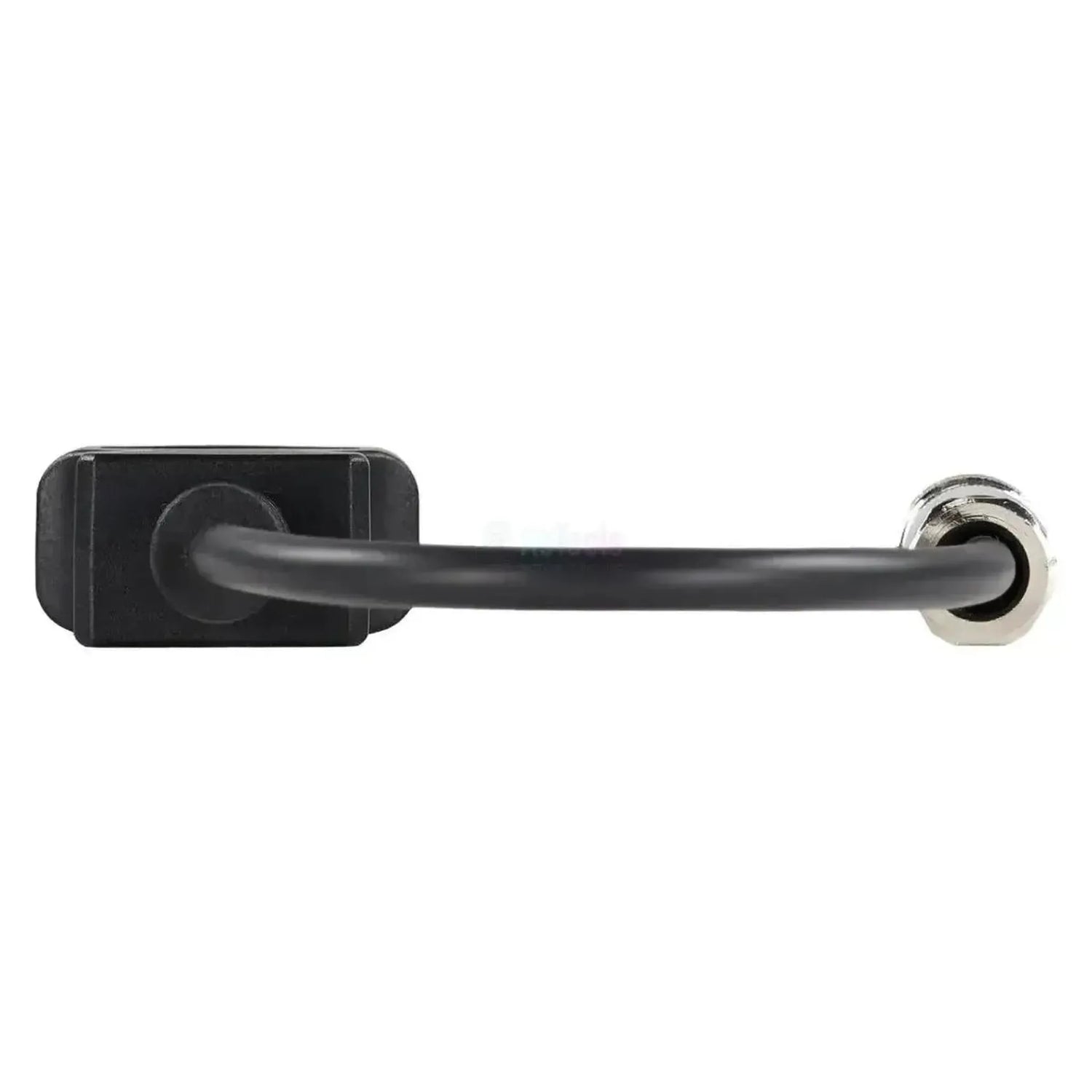

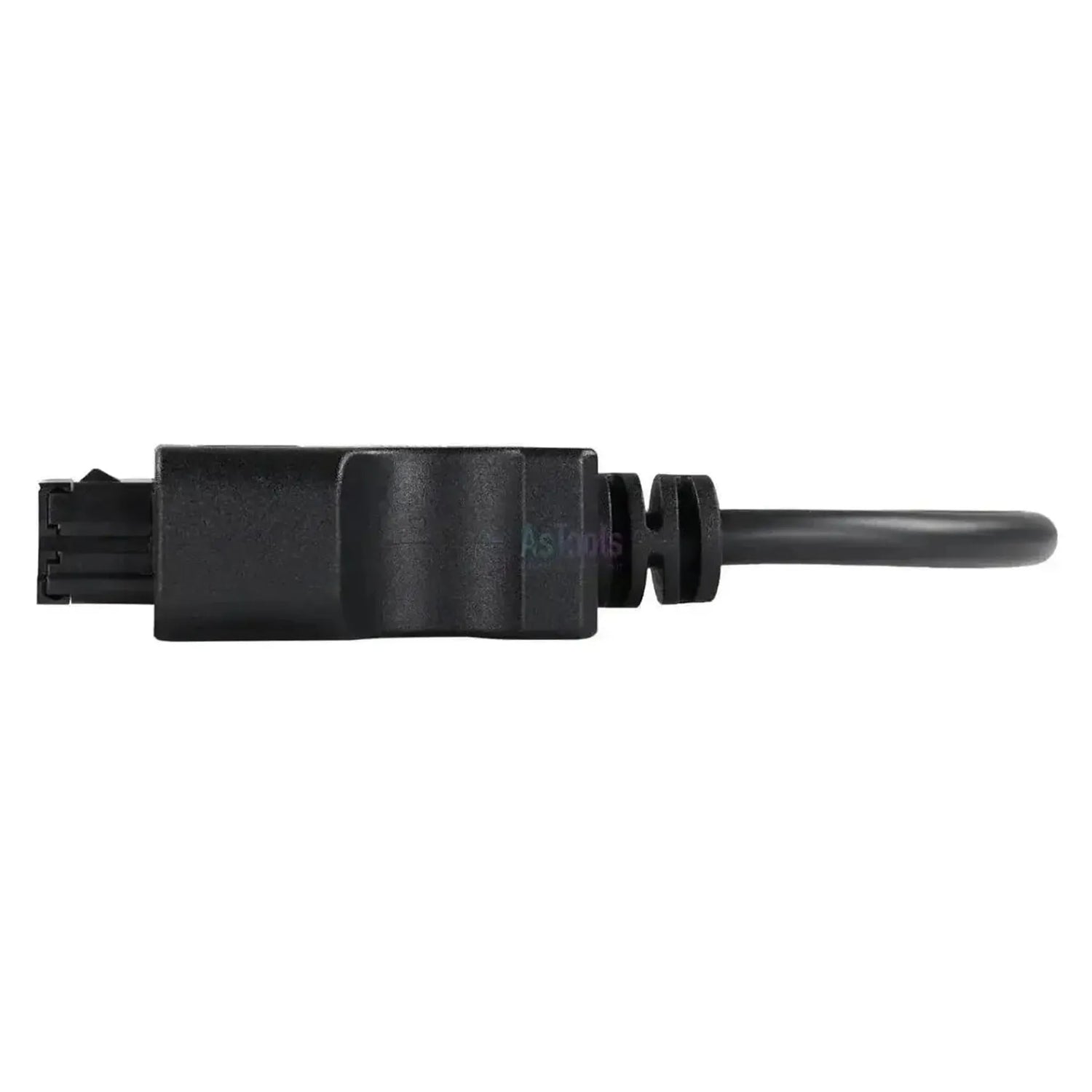

De Jaltest JDC510A verbindt de 12-pins diagnoseaansluiting van MTU-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een verchroomde metalen ronde connector met kartelring en schroefkoppeling, met twaalf vergulde pennen in het contactvlak. Die connector gaat op de diagnoseaansluiting op of naast het motorblok. De kabel is 28 tot 30 cm lang, heeft een zwarte mantel en loopt zonder tussenhuis van de ene stekker naar de andere.

Met de kabel aangesloten bereikt de Jaltest-software de ADEC-generatie (ECU-7 voor Tier 2 en ECU-9 voor Tier 3) en de oudere MDEC ECU4 C2- en DDEC-uitvoeringen van de Series 4000. Alleen bij DDEC IV staan de onderhoudsintervallen erbij. MTU staat bij Jaltest zowel onder de stationaire motoren als onder de binnenboordmotoren, met dezelfde regeleenheden. De kabel is opgegeven voor Link-versie V8.1 en valt onder Jaltest OHW en Marine.

PLUSPUNTEN

✔Bereikt de MTU-motorregelingen ADEC ECU-7 (Tier 2) en ADEC ECU-9 (Tier 3), de generatie op de moderne MTU-motoren.
✔Ook de oudere MDEC ECU4 C2 en de DDEC-regelingen van de Series 4000 staan in de dekking.
✔Bruikbaar aan land en aan boord, want MTU staat bij Jaltest zowel bij de stationaire motoren als bij de binnenboordmotoren.
✔Dekt de MTU-reeksen van de Series 460 tot en met de Series 4000.

AANDACHTSPUNTEN

✕Onderhoud alleen bij DDEC IV; bij de ADEC- en MDEC-regeleenheden staan de onderhoudsintervallen niet in de dekkingstabel.
✕De MTU-dekking is uitleesgericht: Componenten aansturen, parameters en kalibratie zijn niet opgenomen.
✕Alleen voor de 12-pins verchroomde metalen connector; voor de zwarte 10-pins Amphenol-uitvoering heeft u de JDC537A nodig.
✕Deze kabel is opgegeven voor Link-versie V8.1, terwijl de JDC537A voor V8.1 en V9 is opgegeven.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die MTU-motoren in aggregaten, zware machines en schepen uitlezen. Wat u kunt uitvoeren, hangt af van de regeleenheid in de motor en van de Jaltest-module waaronder de motor valt.

Regeleenheden die u kunt benaderen

  • ADEC ECU-7: Commonrail, Tier 2-motoren.
  • ADEC ECU-9: Commonrail, Tier 3-motoren.
  • MDEC ECU4 C2: De generatie vóór ADEC.
  • DDEC IV: Pomp-verstuivers, met onderhoud.
  • Series 4000 DDEC: V12 en V16, Tier 1.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Live bekijken, met alarmgrenzen.
  • Onderhoud: Alleen bij DDEC IV.
  • Rapport: Onderhoudswerk vastleggen.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de verchroomde 12-pins connector bij het blok.
  2. Aansluiten: Zet de JDC510A vast met de schroefkoppeling.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies MTU en de motorreeks.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. MTU-motoren worden als losse aandrijving ingebouwd, dus het merk van het aggregaat of het schip zegt niets over de diagnoseaansluiting. Onderstaande reeksen voert Jaltest in de dekking; of daar de 12-pins of de 10-pins uitvoering op zit, stelt u aan de motor zelf vast.

MTU:

  • Series 460, 500 en 900: De lichtere MTU-motoren.
  • Series 1000, 1100, 1300, 1500 en 1600: De middenklasse.
  • Series 2000 en 4000: De zware MTU-motoren met ADEC- en MDEC-regeling.
  • Series S60: De van Detroit Diesel afgeleide motorreeks.

Toepassing:

  • Ingebouwd in: Aggregaten, zware machines en schepen.
💡
Goed om te weten: De diagnoseaansluiting hoort bij de motor en zit op of naast het motorblok. Deze kabel past op de verchroomde metalen connector met twaalf pennen; de JDC537A past op de zwarte Amphenol-uitvoering met tien pennen. Controleer eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC510A) | MTU 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas
Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas
Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis
  • OHW statybos ir bekelės
  • Marine laivai

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link
  • Jaltest Link V8.1
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje
16 kontaktų OBD2
Jungtis transporto priemonės, variklio ar mašinos pusėje. Ji turi tikti diagnostikos jungčiai arba komponentui.Jungtis transporto priemonės pusėje
12 kontaktų OBD
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis
nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku

Naudojimas

Nuorodos numeris
JDC510A
Valdymo blokai
ADEC ECU-7 ir ECU-9, MDEC ECU4 C2, DDEC IV, Series 4000 DDEC
Reikalinga naudojimui
Jaltest Link V8.1

Kitos specifikacijos

Toepassing
MTU-motoren met 12-pins diagnoseaansluiting
Regeleenheden
ADEC ECU-7 en ECU-9, MDEC ECU4 C2, DDEC IV en Series 4000 V12/V16 DDEC (Tier 1)
Segment
Verbrandingsmotor
