Jaltest | SKU: JDC100

Jaltest (JDC100) | Link V9 26-kontaktų DB26 Pratęsimo kabelis (100 cm) | Sąsaja

Name: Jaltest (JDC100) | Link V9 26-kontaktų DB26 Pratęsimo kabelis (100 cm) | Sąsaja
Brand: Jaltest
SKU: JDC100
Price: 106.95 EUR
Availability: InStock

€106,95 su PVM

€88,39 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

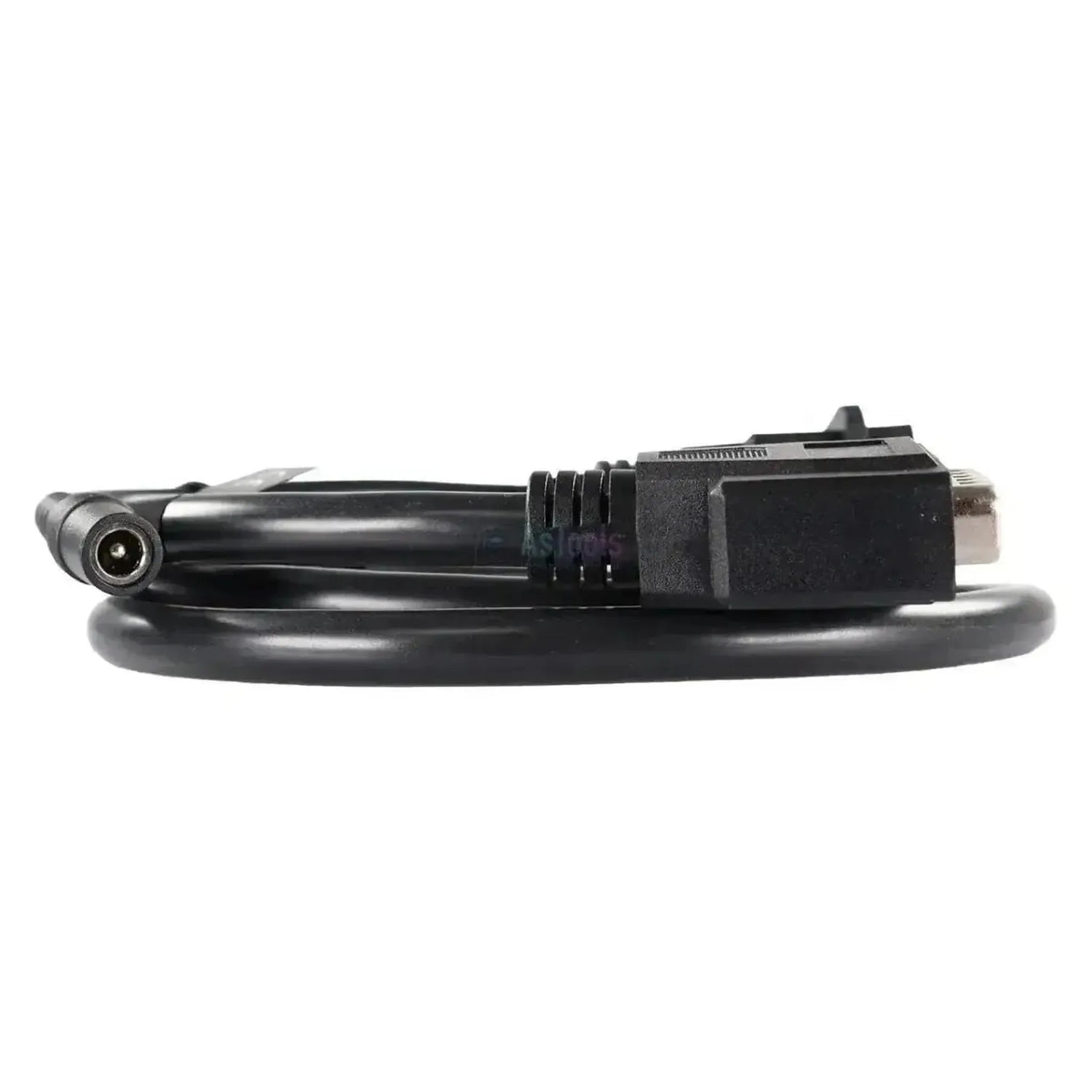

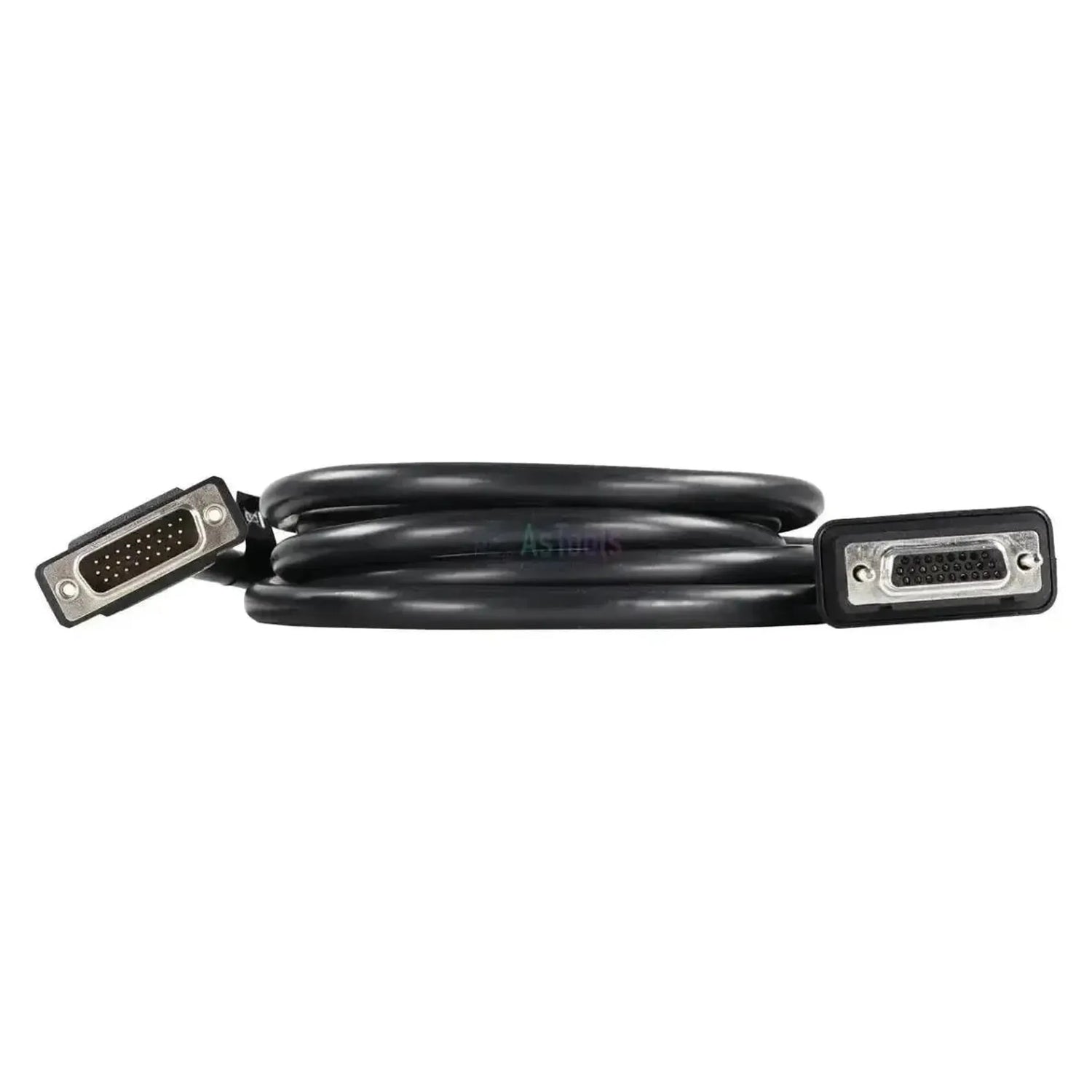

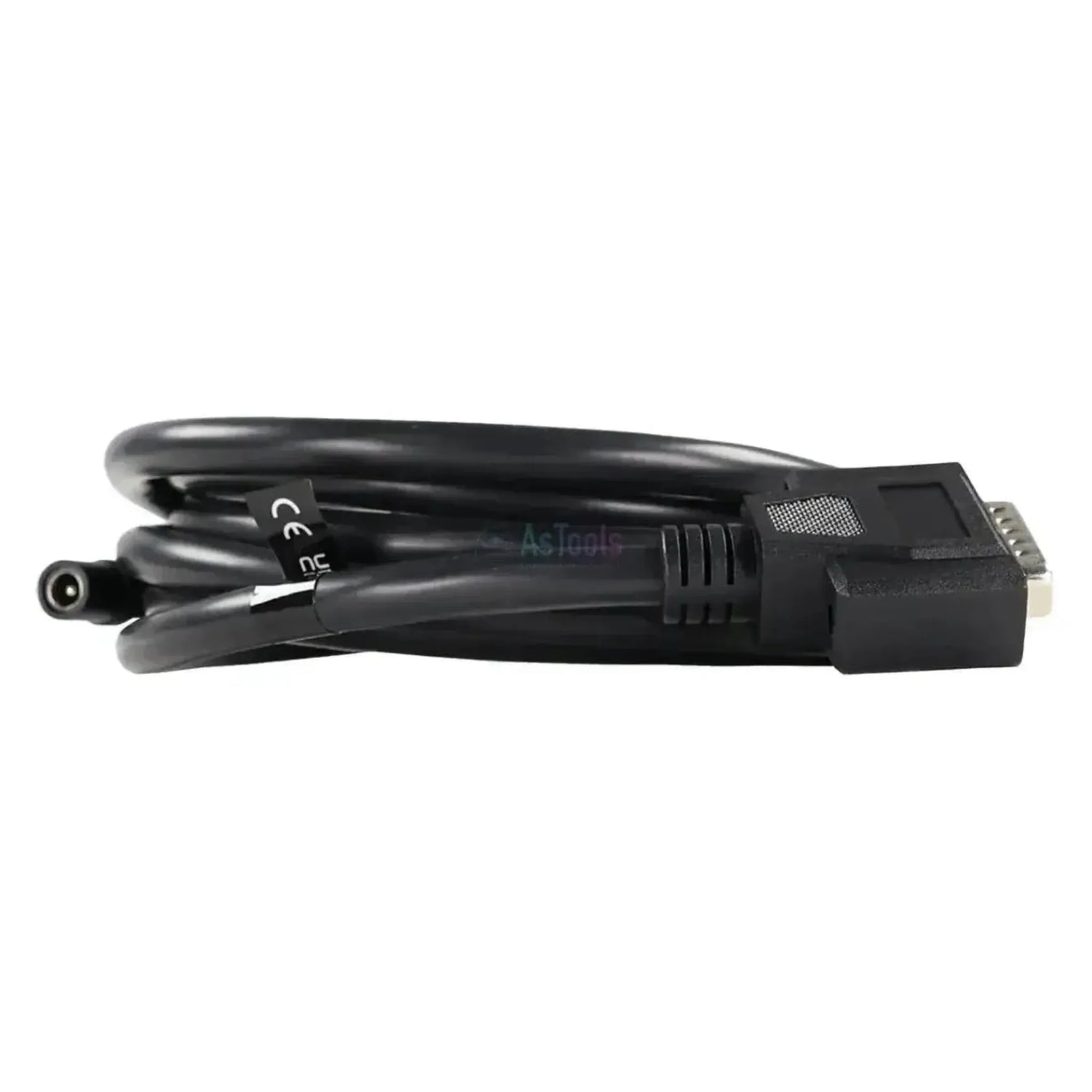

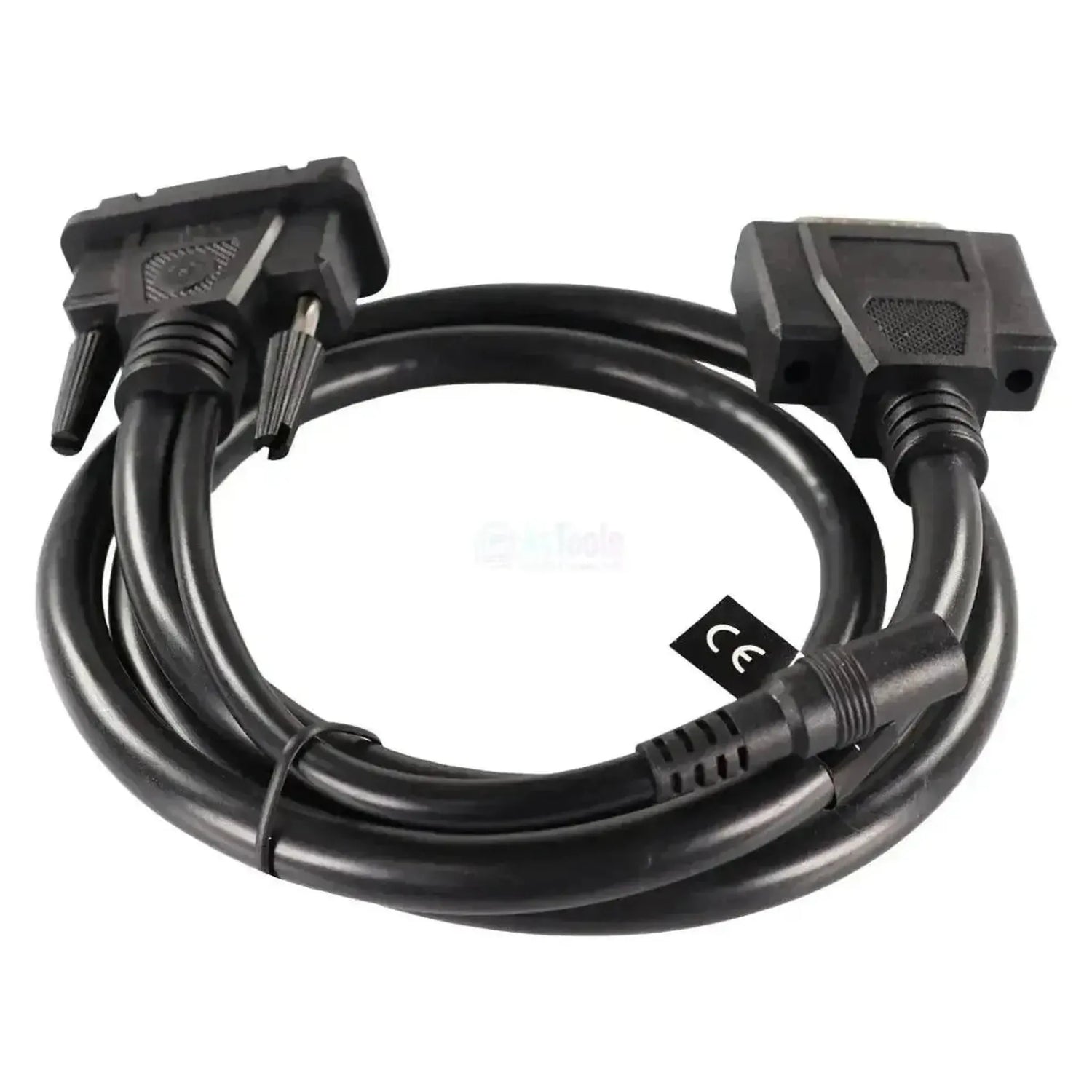

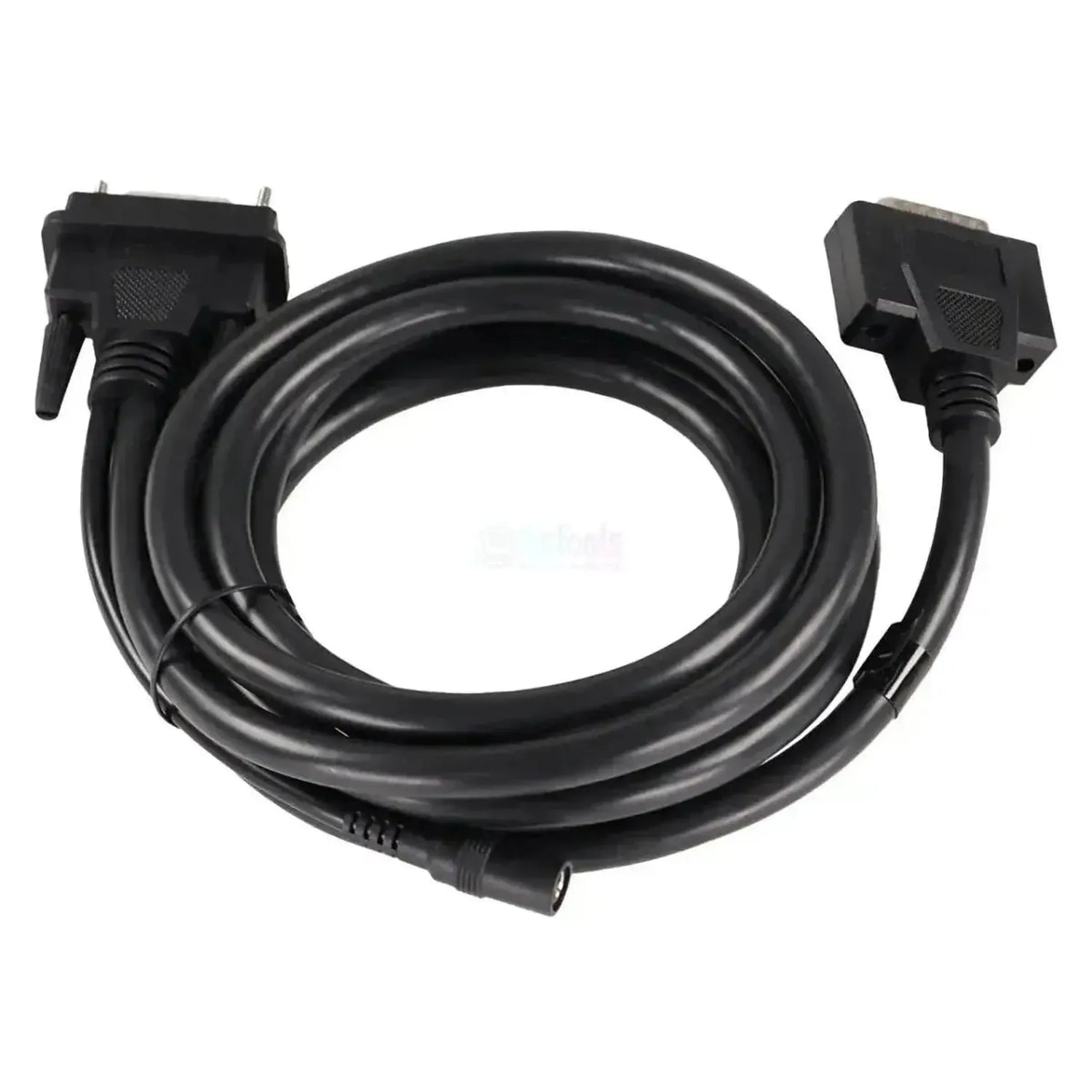

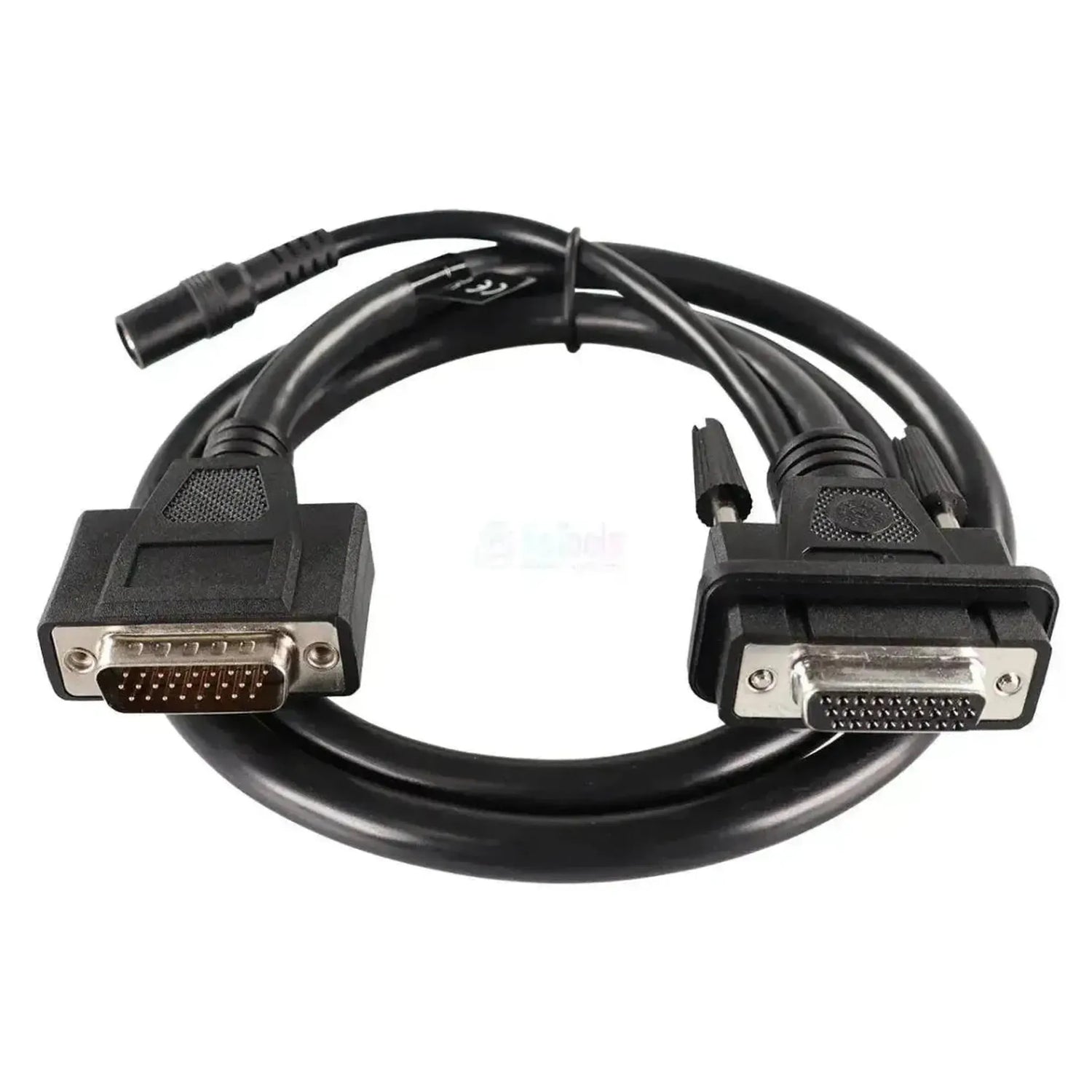

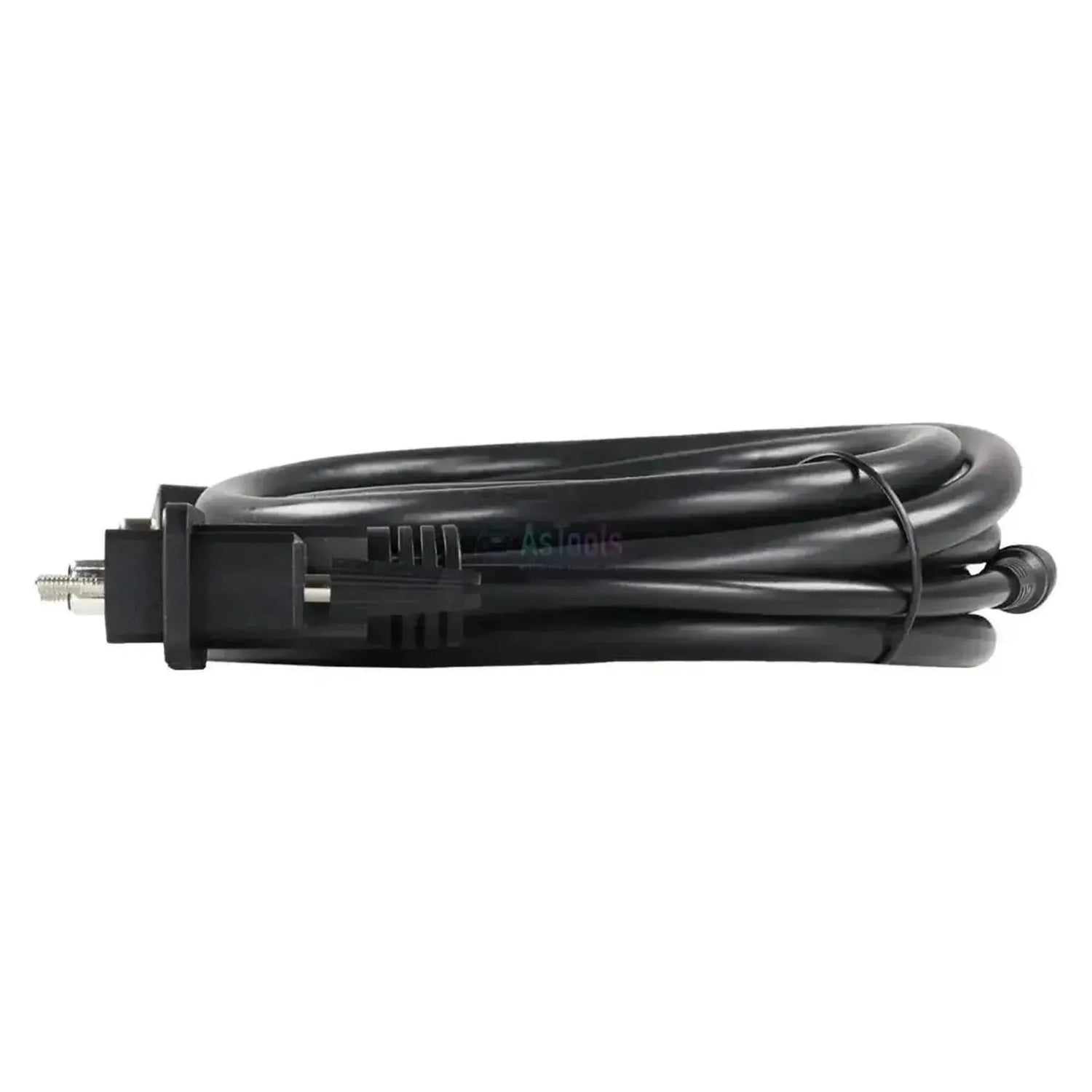

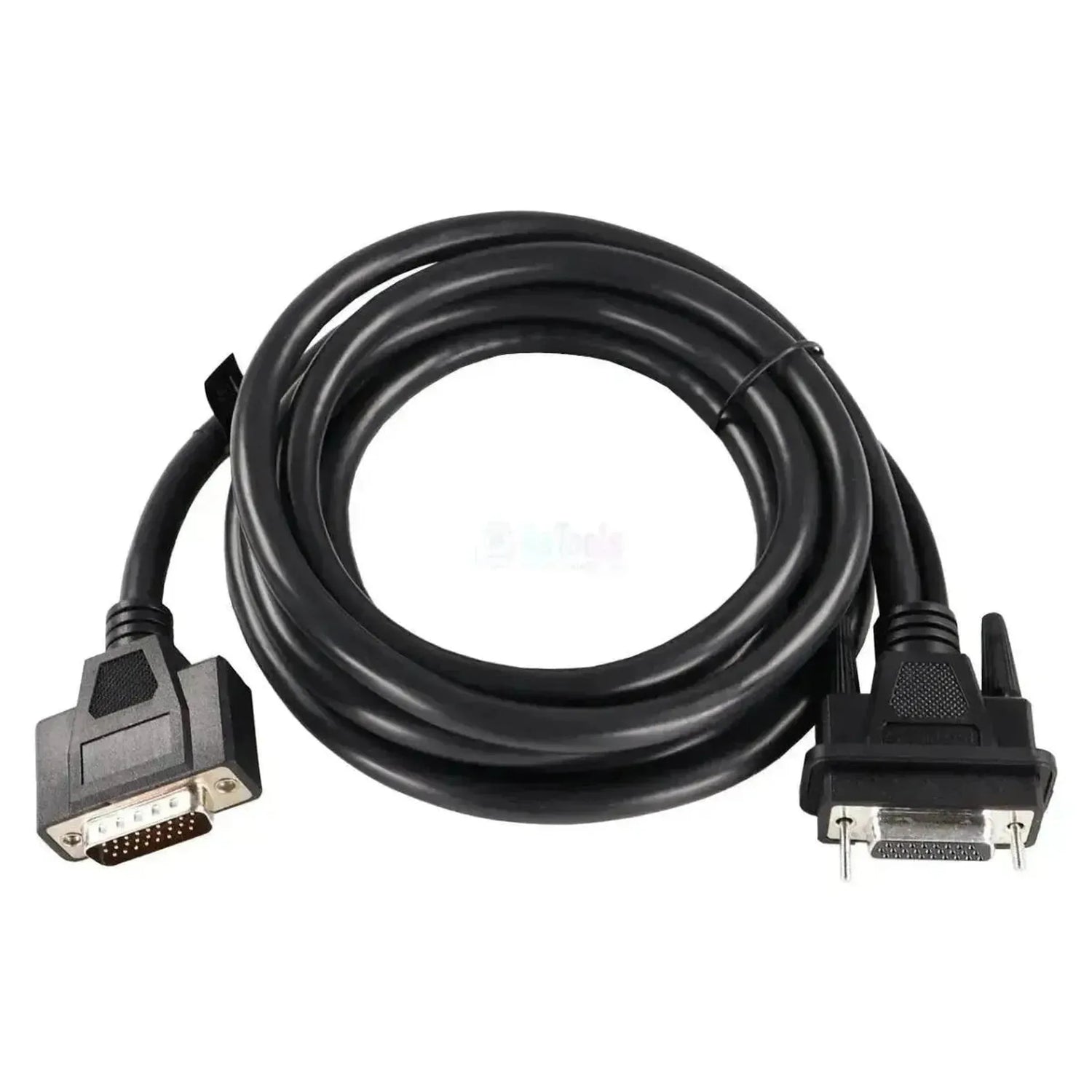

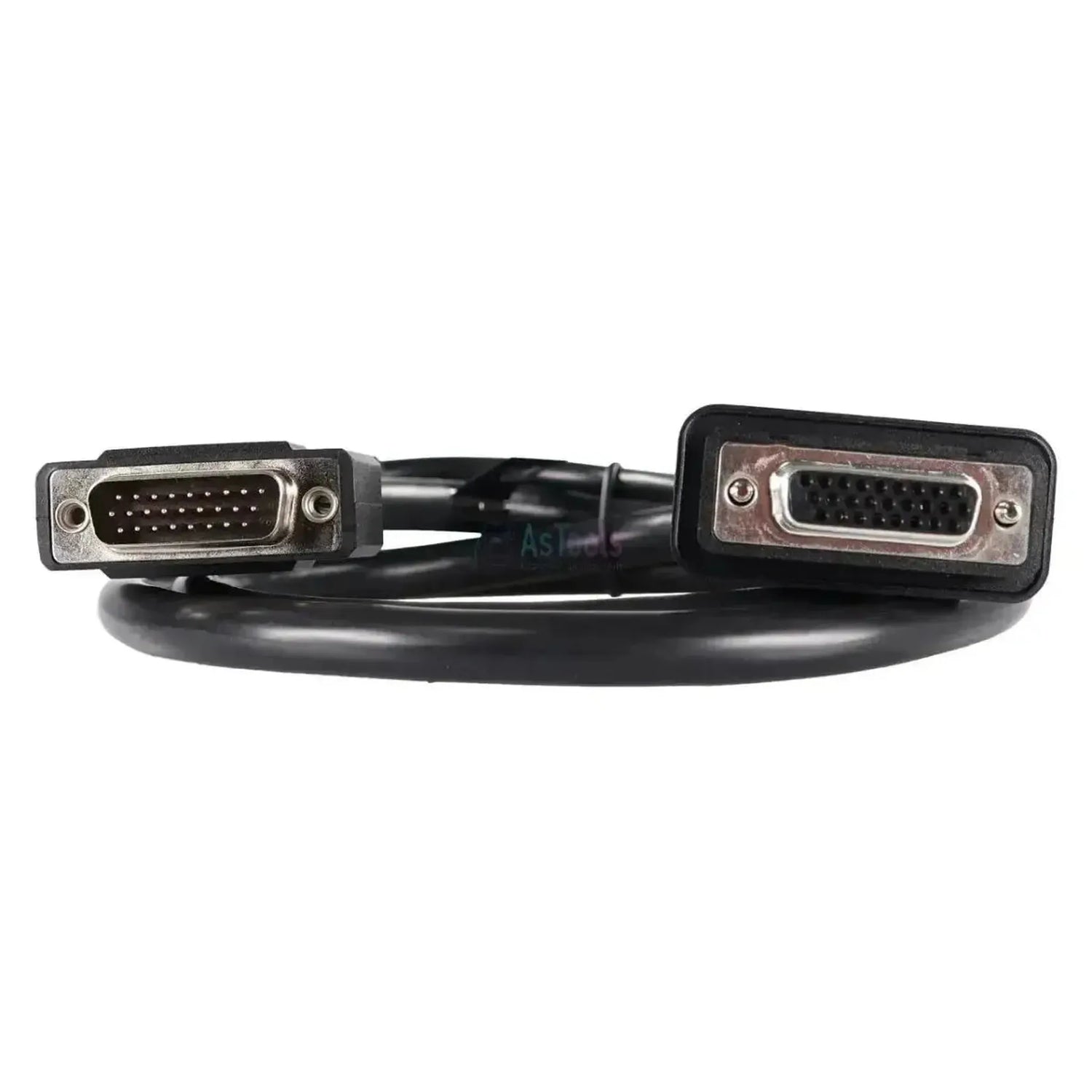

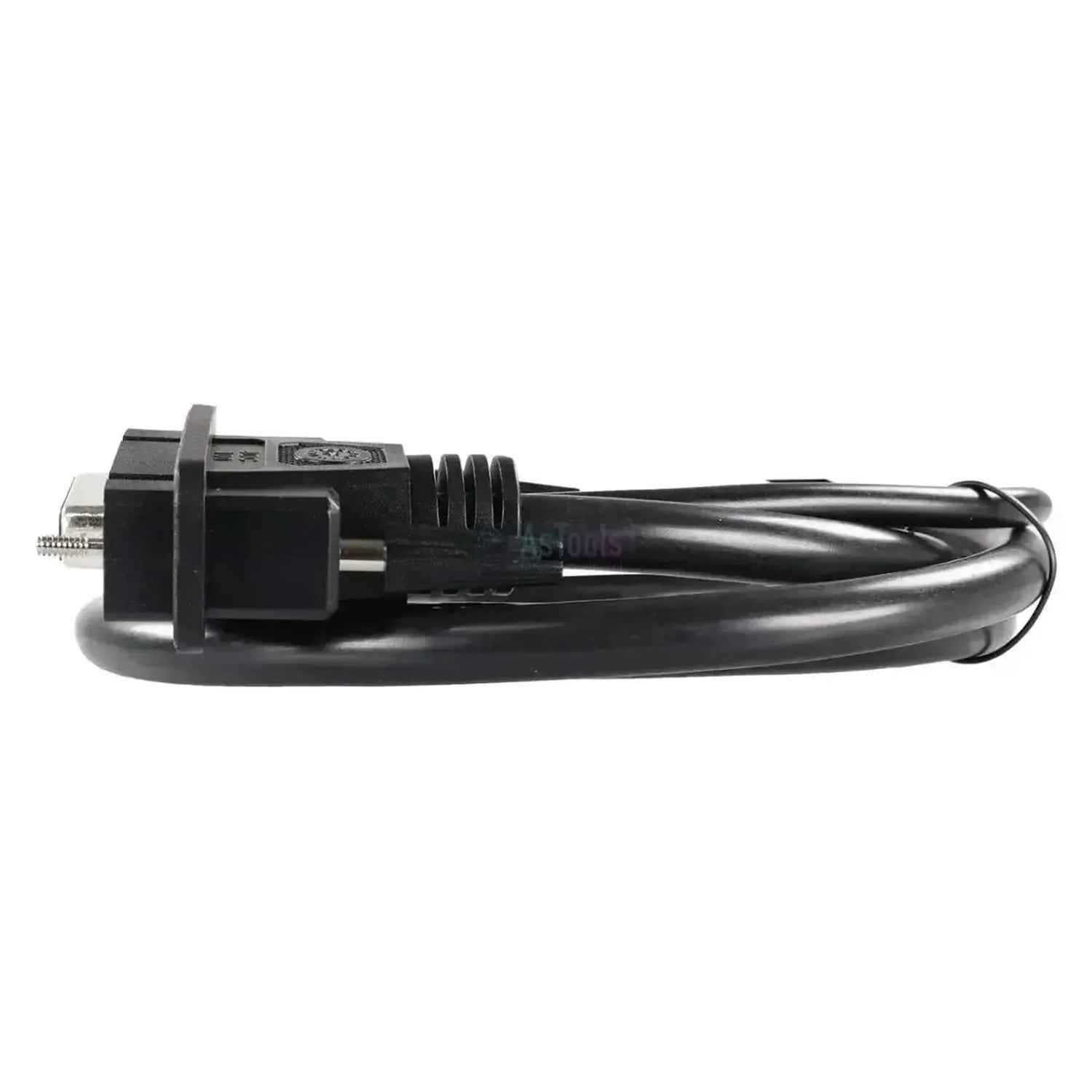

De Jaltest JDC100 is de verlengkabel tussen de 26-pins DB26-aansluiting van de Jaltest Link V9 en de voertuigspecifieke diagnosekabel. Aan de interfacezijde zit een zwarte vrouwelijke DB26-connector met drie rijen contacten en twee schroefdraadpennen; aan de kabelzijde een haakse zwarte mannelijke DB26-stekker met een verchroomd frame en twee kruiskopschroefjes. Daartussen loopt 100 cm zwarte ronde kabel.

Vlak bij de interfacezijde takt een korte streng af naar een zwarte jack-aansluiting, waarmee u de Link extern voedt wanneer de diagnoseaansluiting zelf geen spanning levert. De kabel geeft u extra werkruimte rond het voertuig en is de koppeling die een aantal Jaltest-diagnosekabels nodig heeft, omdat die niet rechtstreeks op de Link V9 passen. De JDC100B is dezelfde kabel in 250 cm. De verlengkabel is bruikbaar binnen alle Jaltest-modules.

PLUSPUNTEN

✔Verlengt de DB26-aansluiting van de Jaltest Link V9 met 100 cm.

✔Vereiste tussenkabel voor diverse diagnosekabels die niet rechtstreeks op de Link V9 passen.

✔De jack-aansluiting op de aftakking voedt de interface wanneer de diagnoseaansluiting dat niet doet.

✔Bruikbaar binnen alle Jaltest-modules; de kabel is niet aan een segment gebonden.

AANDACHTSPUNTEN

✕Specifiek voor de Jaltest Link V9 (DB26); niet voor interfaces met een andere aansluiting.

✕Wordt niet op het voertuig aangesloten, maar tussen de interface en de diagnosekabel.

✕Deze kabel meet 100 cm; heeft u 250 cm nodig, dan is de JDC100B de juiste, die verder gelijk is.

✕Bereikt geen regeleenheid zonder voertuigspecifieke diagnosekabel erachter.

Toepassingen en functionaliteiten

De verlengkabel zit tussen de Jaltest Link V9 en de voertuigspecifieke diagnosekabel. Wat u daarmee bereikt, bepaalt de diagnosekabel die u erachter aansluit.

Wat de kabel doet

Verlengen: 100 cm extra tussen Link en kabel.
Koppelen: Kabels die niet direct op de V9 passen.
Extern voeden: Link voeden via de jack-aansluiting.

Wat u kunt doen

Op afstand werken: Link uit de buurt van de aansluiting.
Spanningsloos aansluiten: Voeding via de jack.
Diagnose: Via de diagnosekabel erachter.

Zo gebruikt u hem

Link V9 klaarleggen: Leg de Jaltest Link V9 op de werkplek.
Interfacezijde: Schroef de vrouwelijke DB26 op de Link V9.
Diagnosekabel: Schroef de voertuigspecifieke kabel op de mannelijke DB26.
Voeding: Sluit zo nodig externe voeding aan op de jack-aansluiting.
Uitlezen: Sluit de diagnosekabel aan op het voertuig en start Jaltest.

Compatibele toestellen en toepassingen

Bepalend is de interface, niet het voertuig. De kabel hoort bij de Jaltest Link V9 en de bijbehorende diagnosekabels, binnen alle Jaltest-segmenten.

Segmenten:

CV: Vrachtwagen en trailer.
AGV: Landbouwvoertuigen.
OHW: Off-Highway machines.
MHE: Material Handling Equipment.
GSE: Ground Support Equipment.
Marine: Vaartuigen.

Verschil met de JDC100B

Lengte: De JDC100 meet 100 cm, de JDC100B 250 cm.
Connectoren: Op beide kabels gelijk.
Jack-aansluiting: Op beide kabels op dezelfde plek, bij de interfacezijde.

💡

Goed om te weten: De jack-aansluiting is bedoeld voor externe voeding van de Jaltest Link, handig bij diagnoseaansluitingen die zelf geen spanning doorgeven. Kijk eerst of u 100 cm of 250 cm nodig heeft voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface

Techninės specifikacijos

Bendra informacija

Kabelį gaminantis prekių ženklas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Prekių ženklas: Jaltest (Cojali)
Kabelio tipas. Pagal jį matysite, ar perkate kabelį prie transporto priemonės, ilginamąjį kabelį ar kabelį prie kompiuterio.Kabelio tipas: Ilginamasis kabelis
Su kuriuo Jaltest skaitytuvu kabelis veikia. Kabelis tinka tik tinkamai kartai.Tinka sąsajai: Jaltest Link V9
Kokioms transporto priemonėms ir mašinoms galite naudoti kabelį. Naudinga, jei prižiūrite ne tik sunkvežimius.Transporto priemonių tipai: Sunkvežimiai ir priekabos
Žemės ūkio transporto
Statybos ir žemės kasimo
Krautuvai ir vidaus
Valtys ir laivų varikliai
Oro uostų įranga

Jungtys

Kištukas, jungiamas prie Jaltest įrenginio. Jis turi tikti Jūsų įrenginio prievadui.Jungtis prie sąsajos: DB26 26 kontaktų
Kištukas kitame gale: prie transporto priemonės, kompiuterio ar kito kabelio. Taip žinosite, prie ko jungiamas kabelis.Jungtis kitame gale: DB26 26 kontaktų kištukas
Ar kištukas tvirtinamas sraigtais. Tada skaitymo metu jis netikėtai neiškrenta.Prisukamas: Taip
Ar naudojant šį kabelį reikia papildomo konkrečiai transporto priemonei skirto diagnostikos kabelio.Reikalingas papildomas diagnostikos: Taip

Matmenys

Kabelio ilgis. Ilgesnis kabelis suteikia daugiau judėjimo laisvės aplink transporto priemonę.Kabelio ilgis: 100 cm
Nuorodos numeris: JDC100

Kitos specifikacijos

Officiële omschrijving: 1-meter verlengkabel SUBD-26 + jack
Type: Verlengkabel met voedingsaansluiting
Toepassing: Verlenging tussen de Jaltest Link V9 en een voertuigspecifieke diagnosekabel
Aansluiting interfacezijde: 26-pins DB26, vrouwelijk, drie rijen contacten, met twee schroefdraadpennen
Aansluiting kabelzijde: 26-pins DB26, mannelijk, haakse zwarte kap met verchroomd frame en twee kruiskopschroefjes
Voeding: Zwarte jack-aansluiting op een korte aftakking bij de interfacezijde
Regeleenheden: Geen eigen regeleenheden; die bepaalt de aangesloten diagnosekabel
Andere lengte: JDC100B (250 cm)
Segment: Interface
Nodig om te gebruiken: Jaltest Link V9 en een voertuigspecifieke diagnosekabel
