Jaltest | SKU: JDC563

Jaltest (JDC563) | Liebherr RJ45 tinklo – RJ45 tinklo pereinamasis kabelis | Statybos ir žemės ūkio mechanizmai

Name: Jaltest (JDC563) | Liebherr RJ45 tinklo – RJ45 tinklo pereinamasis kabelis | Statybos ir žemės ūkio mechanizmai
Brand: Jaltest
SKU: JDC563
Price: 84.95 EUR
Availability: InStock

€84,95 su PVM

€70,21 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

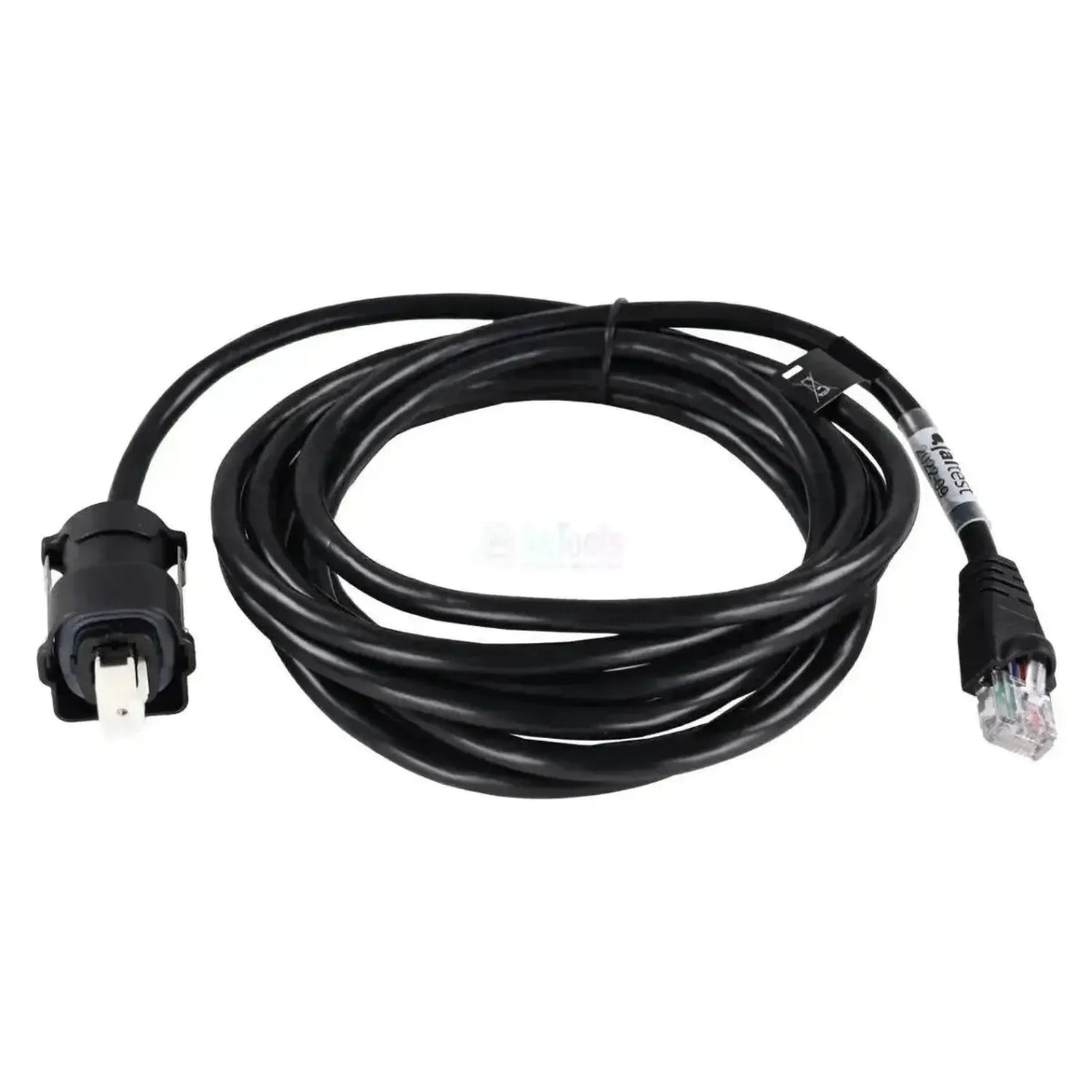

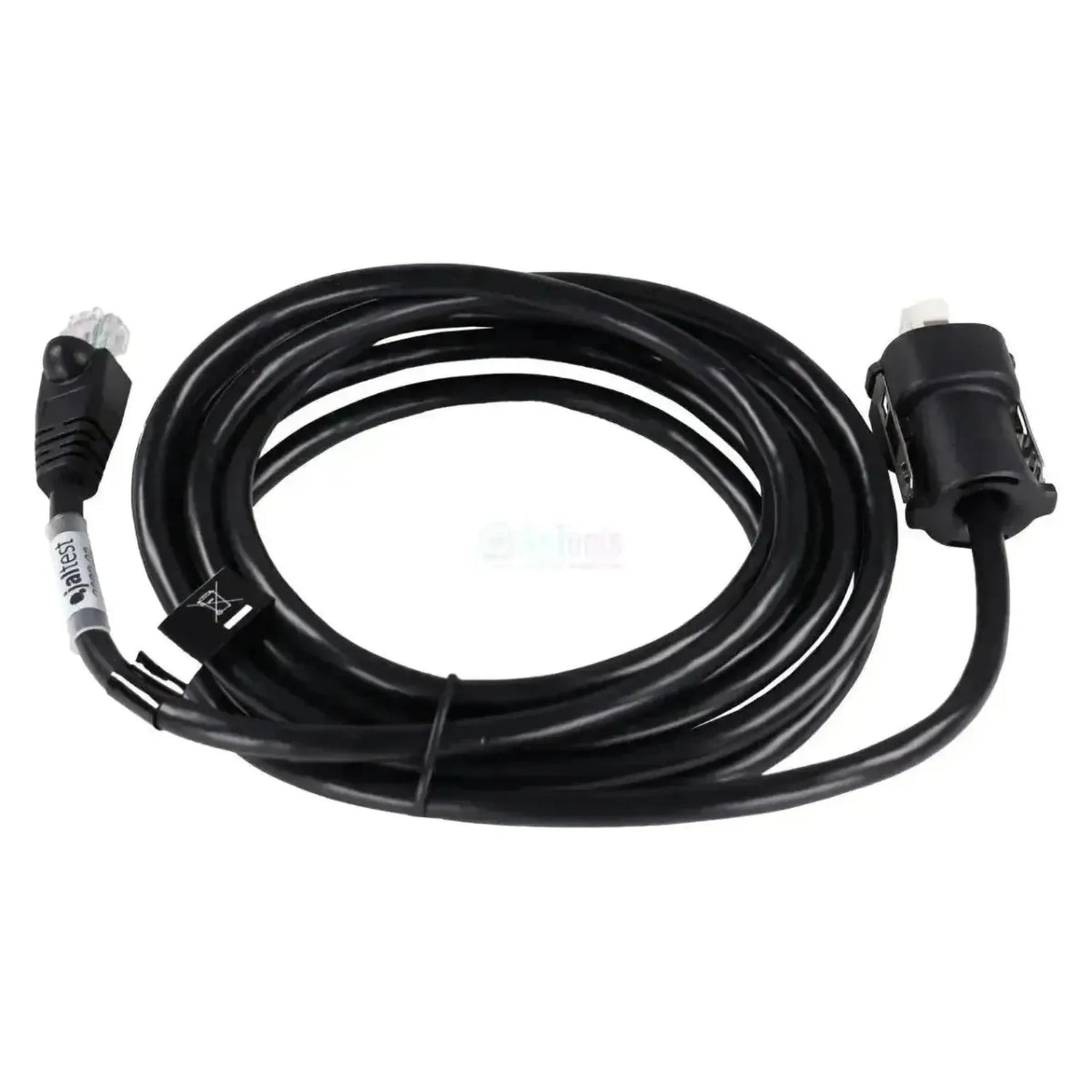

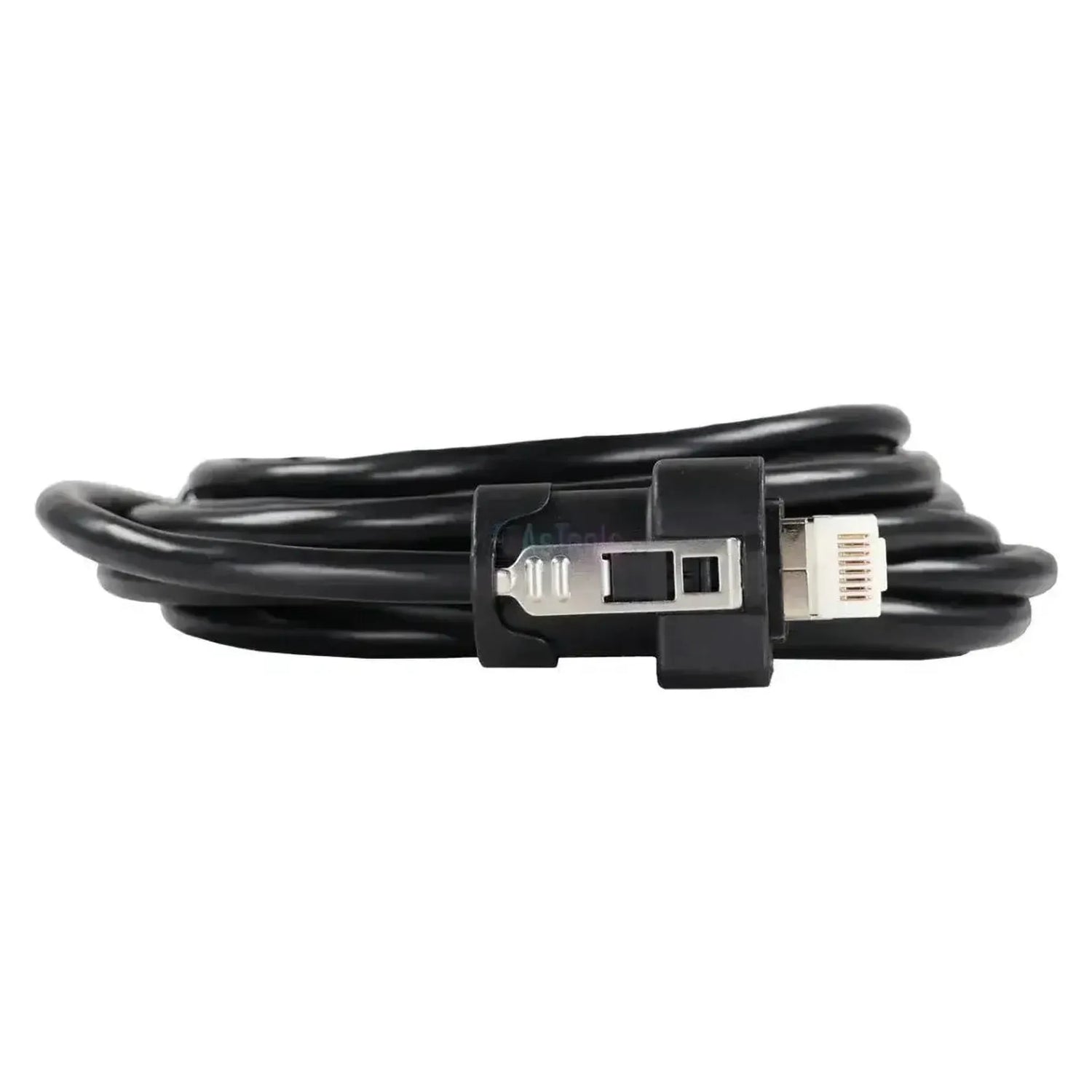

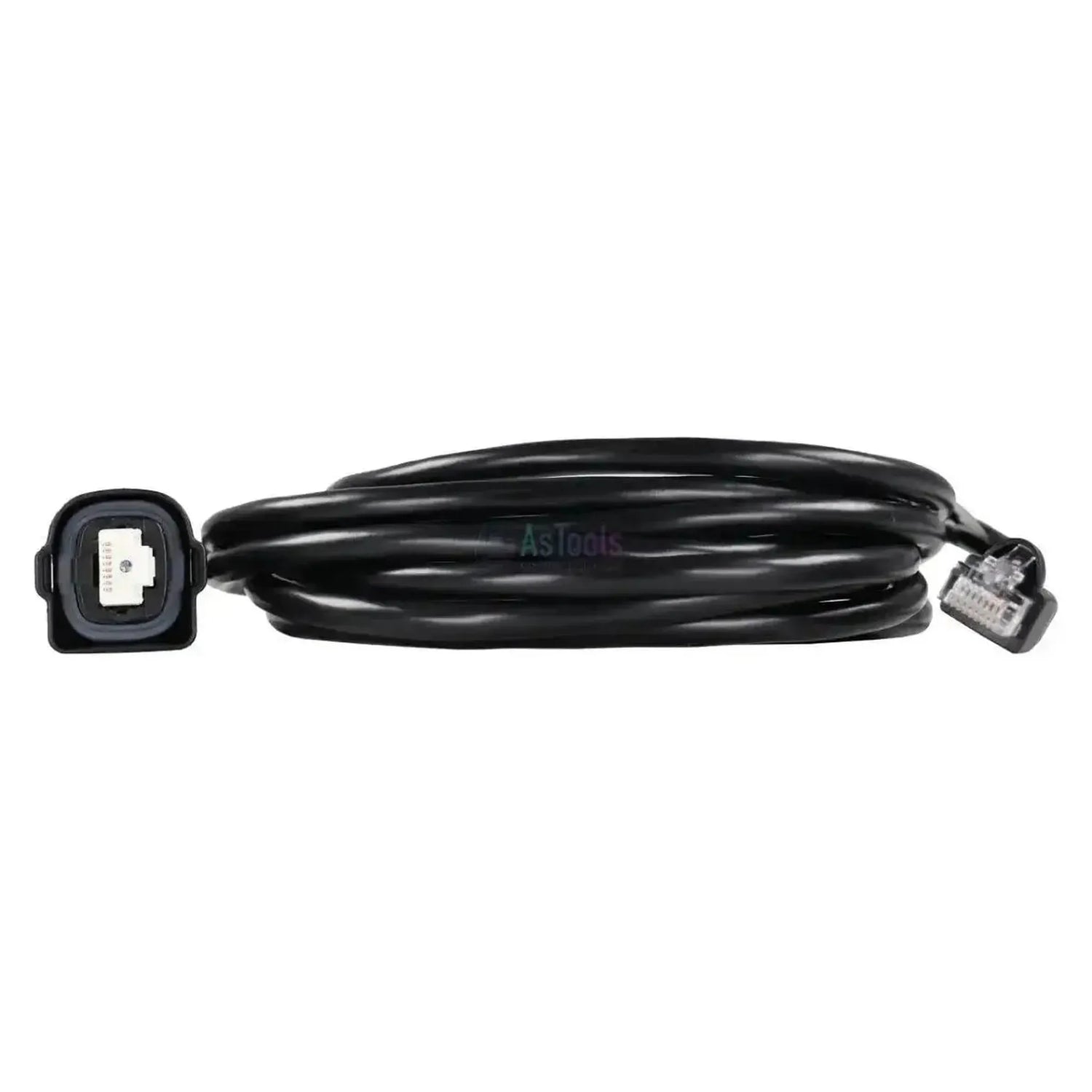

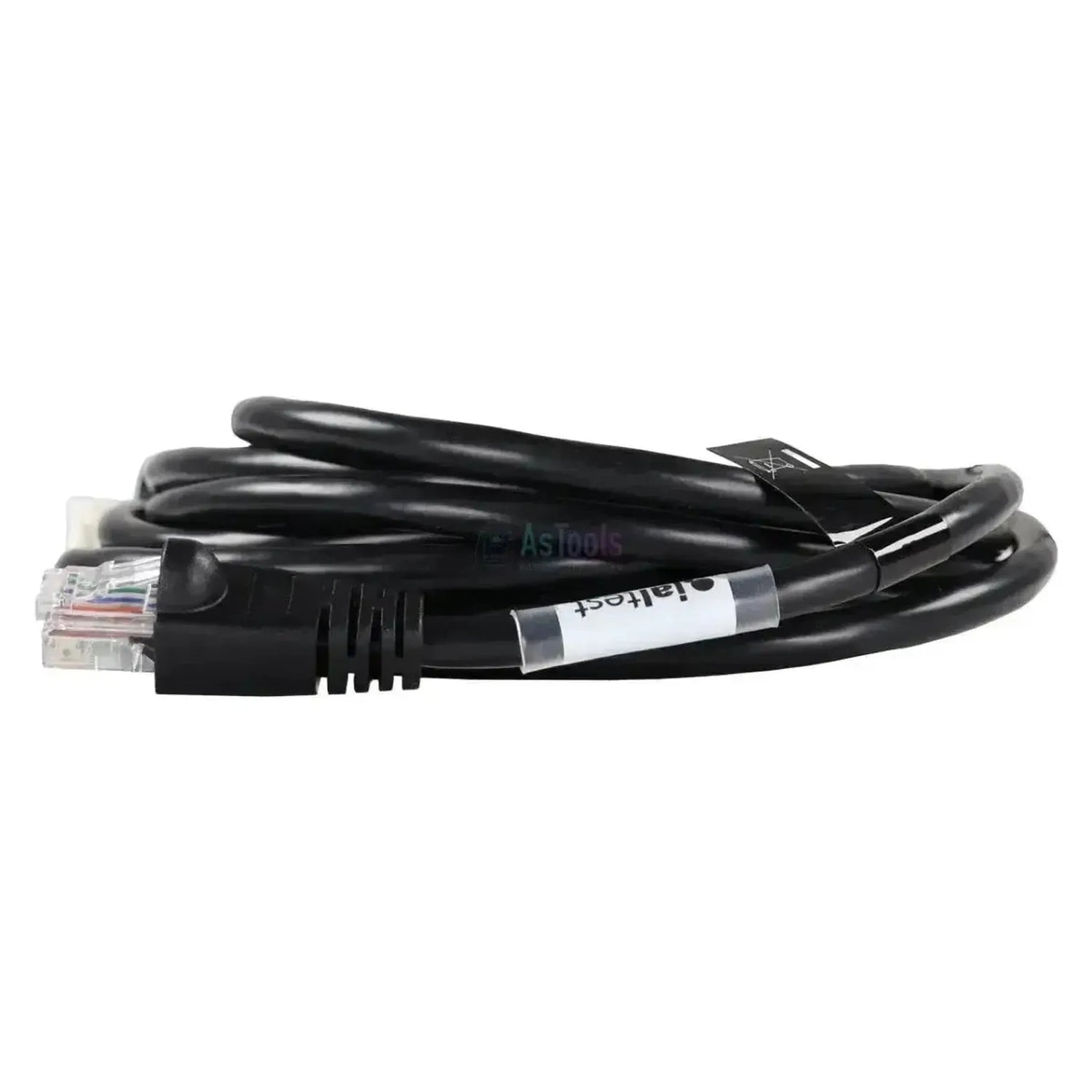

De Jaltest JDC563 is de ethernet-diagnosekabel waarmee u de RJ45-netwerkaansluiting van Liebherr-machines op de Jaltest-diagnoseopstelling aansluit. De kabel is 302 cm lang. Aan de machinezijde zit de RJ45-stekker in een afgedichte behuizing met rubberen afdichtring en metalen vergrendelbeugel; aan de interfacezijde een gewone RJ45-stekker met doorzichtig huis. De mantel is bedrukt met EN 50288 en TIA/EIA.

De kabel is bedoeld voor machines waarvan de systemen via ethernet communiceren in plaats van via een klassieke seriële diagnoselijn. Zo krijgt de Jaltest-software toegang tot de regeleenheden achter die netwerkaansluiting, met een hogere datasnelheid. Welke systemen u bereikt, verschilt per machine, systeem en bouwjaar. De kabel valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Toegang tot Liebherr-systemen met ethernetcommunicatie.

✔De afgedichte RJ45-connector met afdichtring en vergrendelbeugel zit vast en gesloten in de machineaansluiting.

✔Met 302 cm een ruime werklengte: De diagnoseopstelling hoeft niet naast de aansluiting te staan.

✔Geeft toegang tot foutcodes, live data, actuatortests en de beschikbare onderhouds- en kalibratieprocedures.

AANDACHTSPUNTEN

✕Uitsluitend voor Liebherr-machines met een RJ45-diagnoseaansluiting; machines met een klassieke diagnosestekker gebruiken een andere kabel.

✕Een gewone netwerkkabel is geen vervanging: De bedrading kan afwijken en de stekker past niet in de afgedichte behuizing.

✕De beschikbare functies verschillen per machine, systeem en bouwjaar.

✕De tweede ethernetkabel in het assortiment, de JDC213E1, heeft een andere machinezijde en vervangt deze uitvoering niet.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de systemen van de machine die over ethernet communiceren. De afgedichte RJ45-stekker gaat op de machine, de gewone RJ45-stekker op de diagnoseopstelling.

Regeleenheden die u kunt benaderen

Ethernetsystemen: Achter de RJ45-aansluiting.
Per machine: Afhankelijk van systeem en bouwjaar.
Dekking: Volgens licentie en softwareversie.

Wat u kunt doen

Foutcodes: Lezen en wissen, met OE-omschrijving.
Live data: Real-time meetwaarden.
Actuatortests: Componenten gericht aansturen.
Onderhoud en kalibratie: Volgens de dekking.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de afgedichte RJ45-poort op de machine.
Aansluiten: Steek de afgedichte stekker erin en vergrendel.
Opstelling koppelen: Gewone RJ45-stekker op de diagnoseopstelling.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Liebherr, de machine en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de aansluiting, niet het model. Deze kabel is bestemd voor Liebherr terrein- en bouwmachines met een RJ45-diagnoseaansluiting in de afgedichte uitvoering. De ondersteunde modellen en systemen zijn afhankelijk van uw actieve Jaltest-licentie en softwareversie.

Liebherr:

Terrein- en bouwmachines: Met een RJ45-diagnoseaansluiting.
Systemen: Met ethernetcommunicatie in plaats van een seriële diagnoselijn.

💡

Goed om te weten: Een RJ45-aansluiting lijkt op een gewone netwerkpoort, maar op de machine zit hij in een afgedichte behuizing. Gebruik altijd deze Jaltest-kabel; een standaard netwerkkabel kan een afwijkende bedrading hebben en past niet in die behuizing. Controleer eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC563) | Liebherr RJ45 Netwerk – RJ45 Netwerk Verloopkabel | Terrein- en Bouwmachine

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas: Jaltest
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis: Pereinamasis kabelis
Kokioms transporto priemonėms ar mašinoms naudojamas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėms.Transporto priemonių rūšys: Statybinė mašina

Tinka

Kokio gamintojo diagnostikos prietaisui tinka kabelis. Vieno gamintojo kabelis paprastai netinka kito gamintojo testeriui.Tinkamas diagnostikos prietaisas: Jaltest
Kokio Jaltest modulio reikia kabeliui naudoti. Be tinkamos licencijos kabelis neveiks.Jaltest programinės įrangos modulis: OHW statybinė technika

Jungtys

Kištukas, jungiamas prie transporto priemonės ar mašinos diagnostikos lizdo. Jis turi tiksliai tikti.Jungtis transporto priemonės pusėje: RJ45 (ethernet)
Kištukas diagnostikos prietaiso ar sąsajos pusėje. Dažniausiai 16 kontaktų OBD2 kištukas.Jungtis prietaiso pusėje: RJ45 (ethernet)

Diagnostikos funkcijos

Galite patys paleisti komponentus ir patikrinti, ar jie sugedę. Taip sutaupoma laiko ieškant gedimo.Komponentų valdymas: Taip

Matmenys ir svoris

Kabelio ilgis. Ilgesnis kabelis suteikia daugiau judėjimo laisvės, kai lizdas sunkiai pasiekiamas.Kabelio ilgis: 302 cm
Valdymo blokai: Liebherr sistemos su eternetro ryšiu
Nuorodos numeris: JDC563
