Jaltest | SKU: JDC560A9

Jaltest (JDC560A9) | Hitachi 6-kontaktų OBD - 16-kontaktų OBD2 adapterio kabelis | Vidaus degimo variklis

Name: Jaltest (JDC560A9) | Hitachi 6-kontaktų OBD - 16-kontaktų OBD2 adapterio kabelis | Vidaus degimo variklis
Brand: Jaltest
SKU: JDC560A9
Price: 137.95 EUR
Availability: InStock

€137,95 su PVM

€114,01 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

Jaltest JDC560A9 oficialiai apibrėžiama kaip diagnostikos kabelis Hitachi varikliams su Isuzu varikliais, 6 kontaktų ir sujungia tą 6 kontaktų variklio jungtį su standartine 16 kontaktų OBD2 jungtimi. Kabelis eina tiesiogiai į variklio pusę: jis prijungiamas prie variklio kabelio šluosto diagnostikos jungties, o ne prie mašinos diagnostikos kabinoje. Su 30 cm ilgiu tai trumpas tarpinis kabelis skirtas Jaltest Link V9.

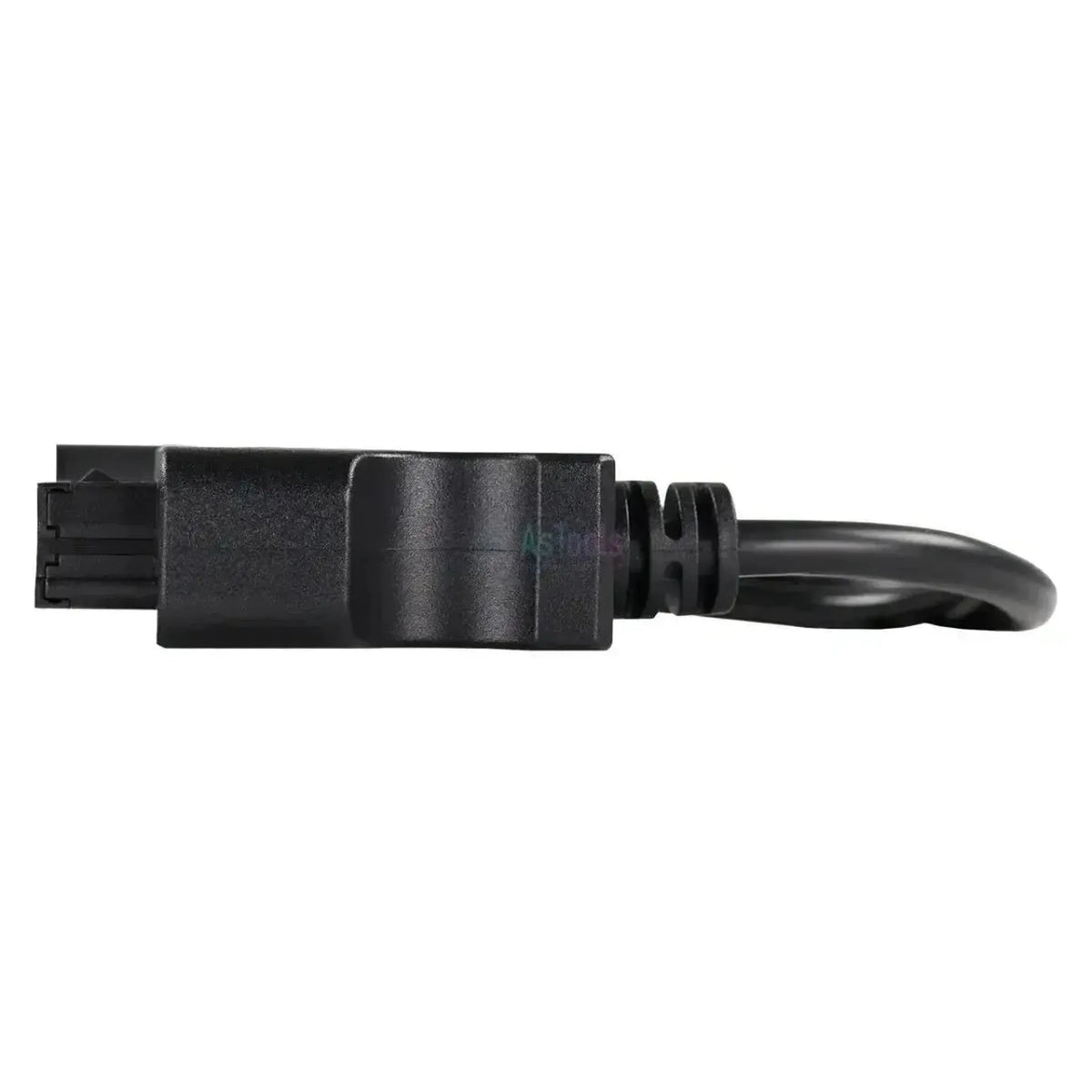

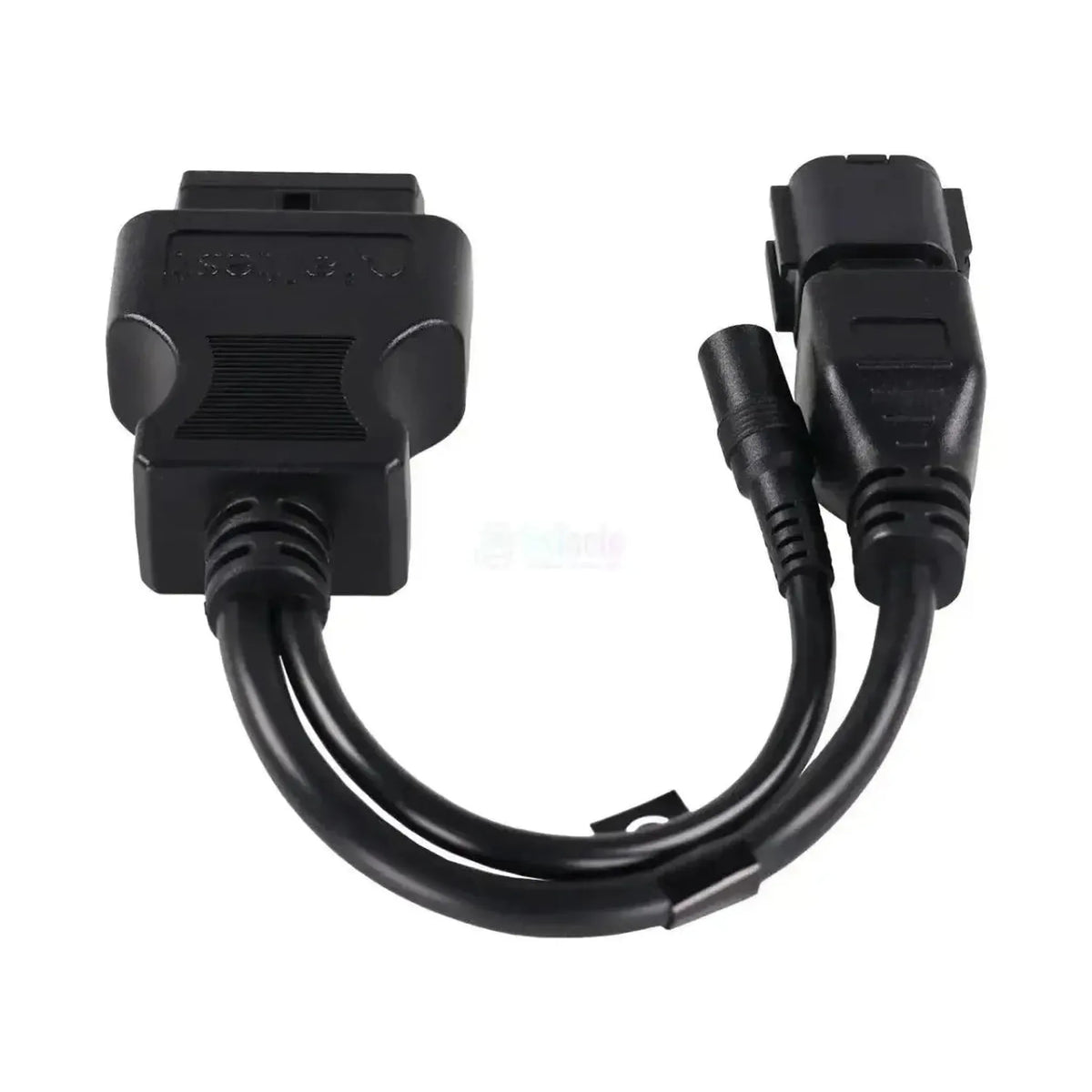

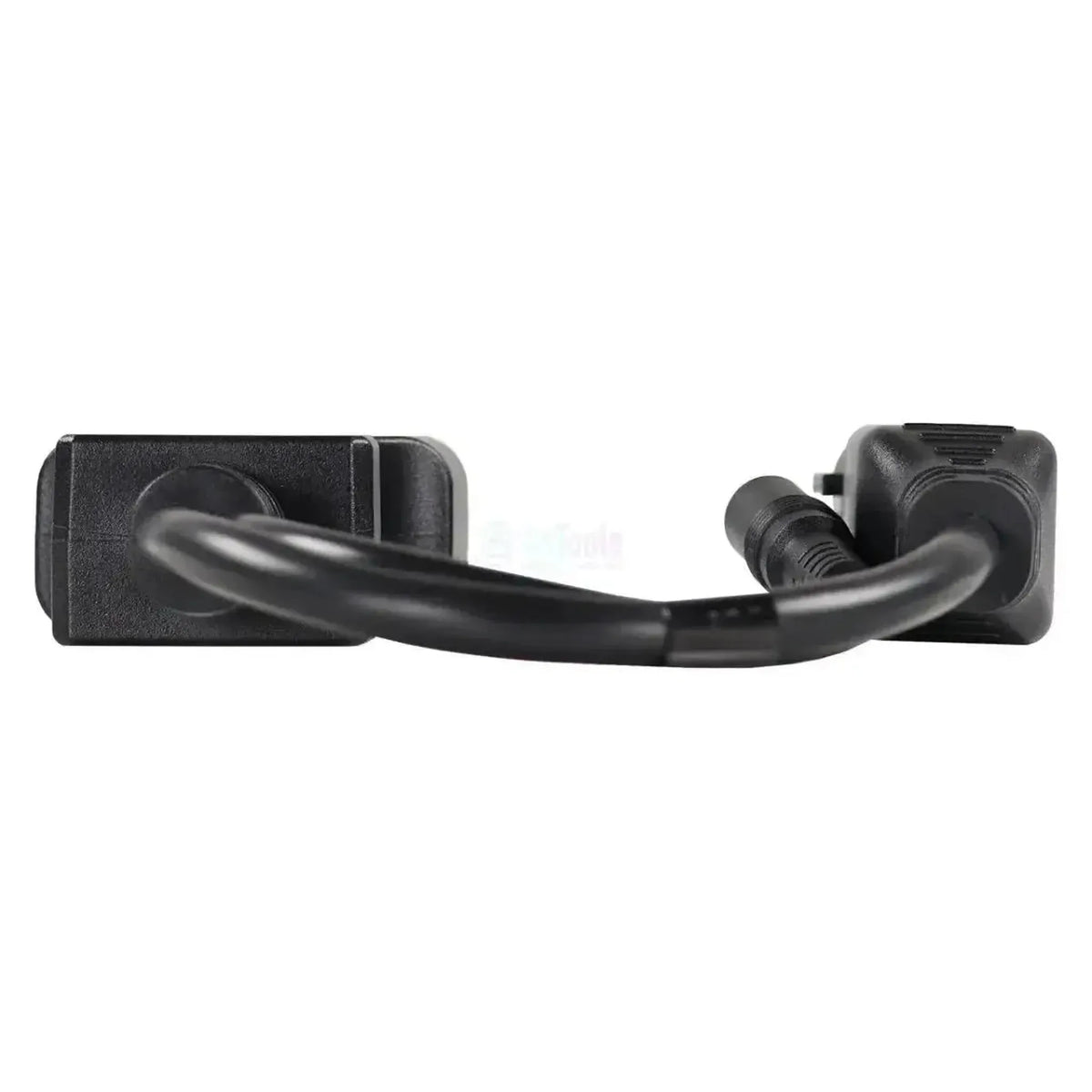

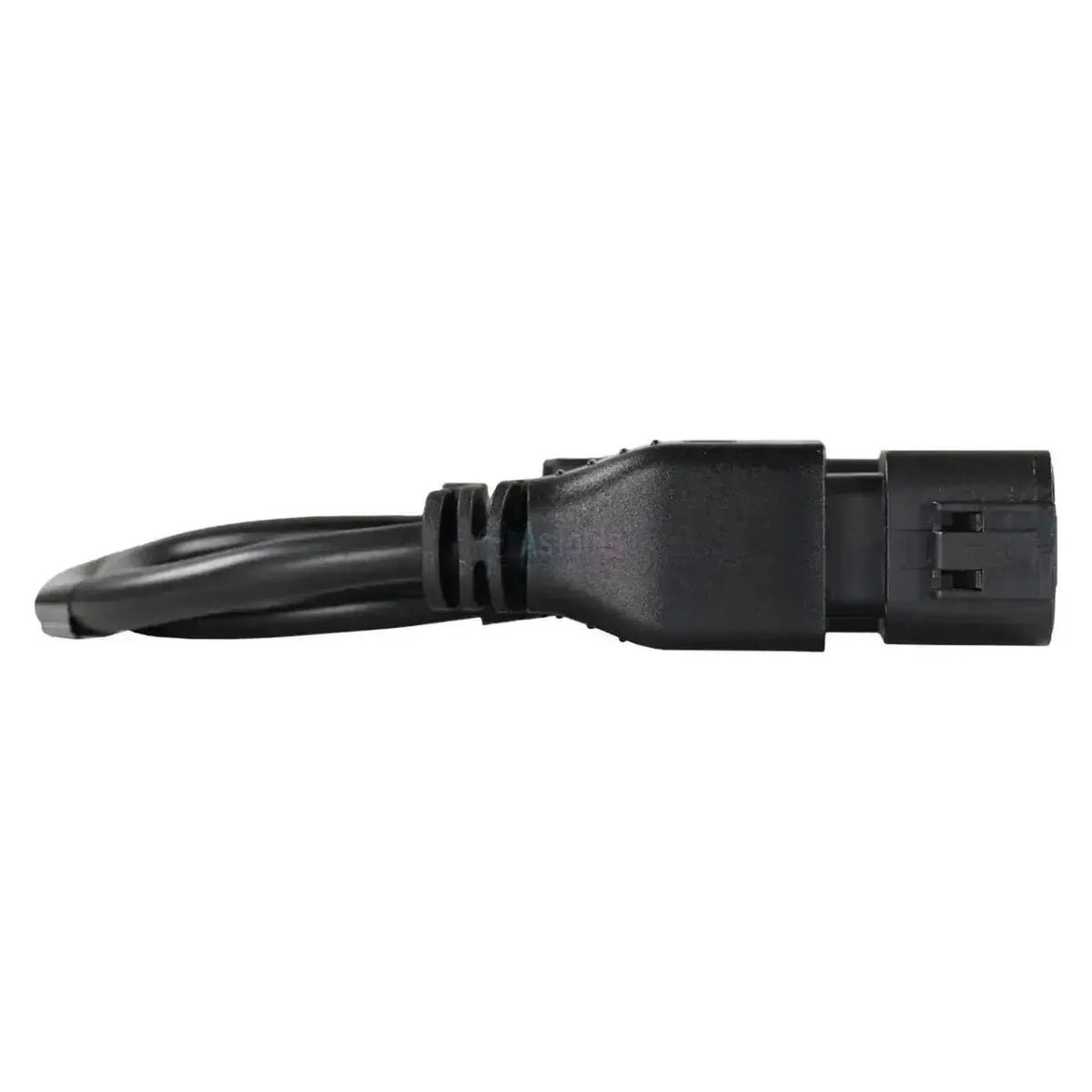

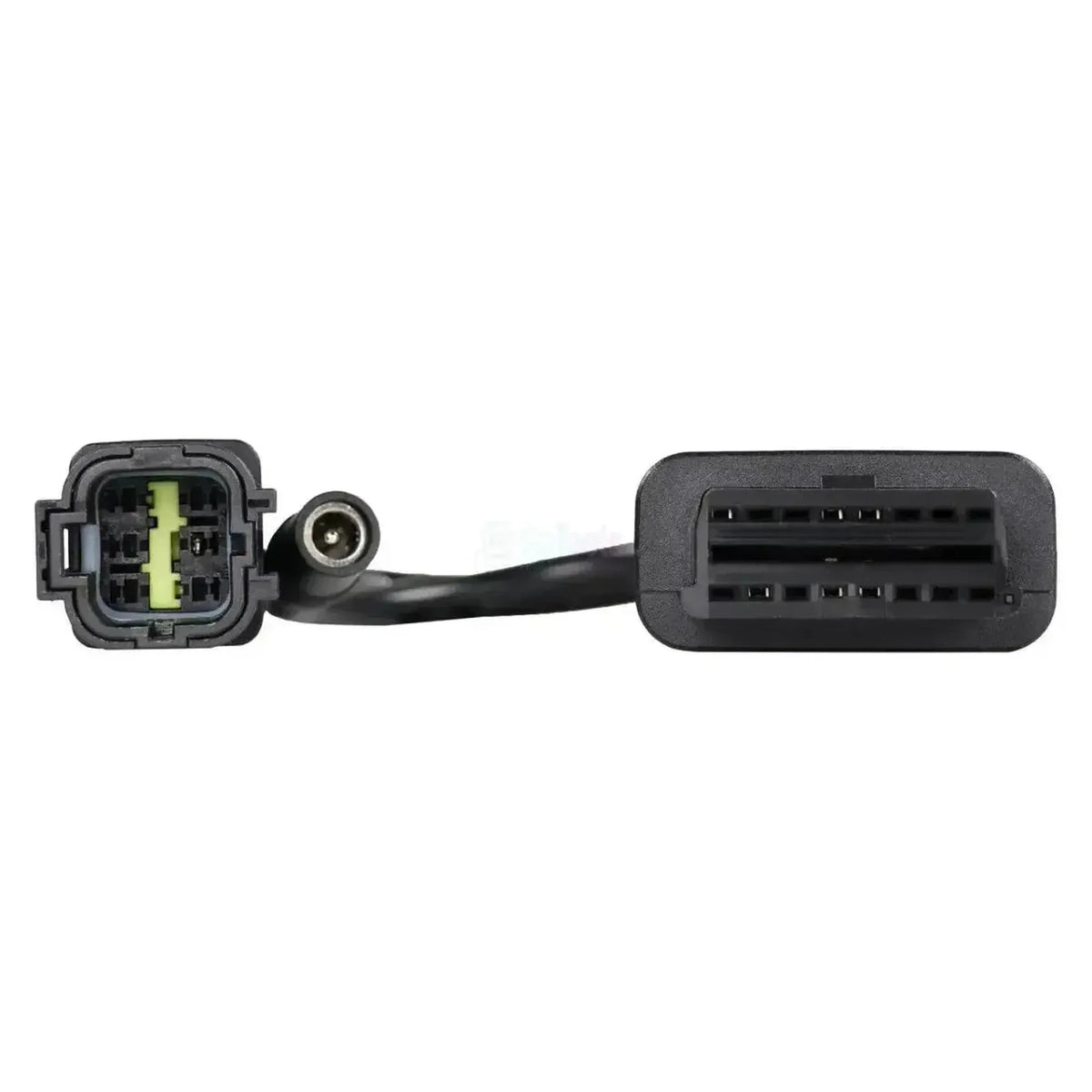

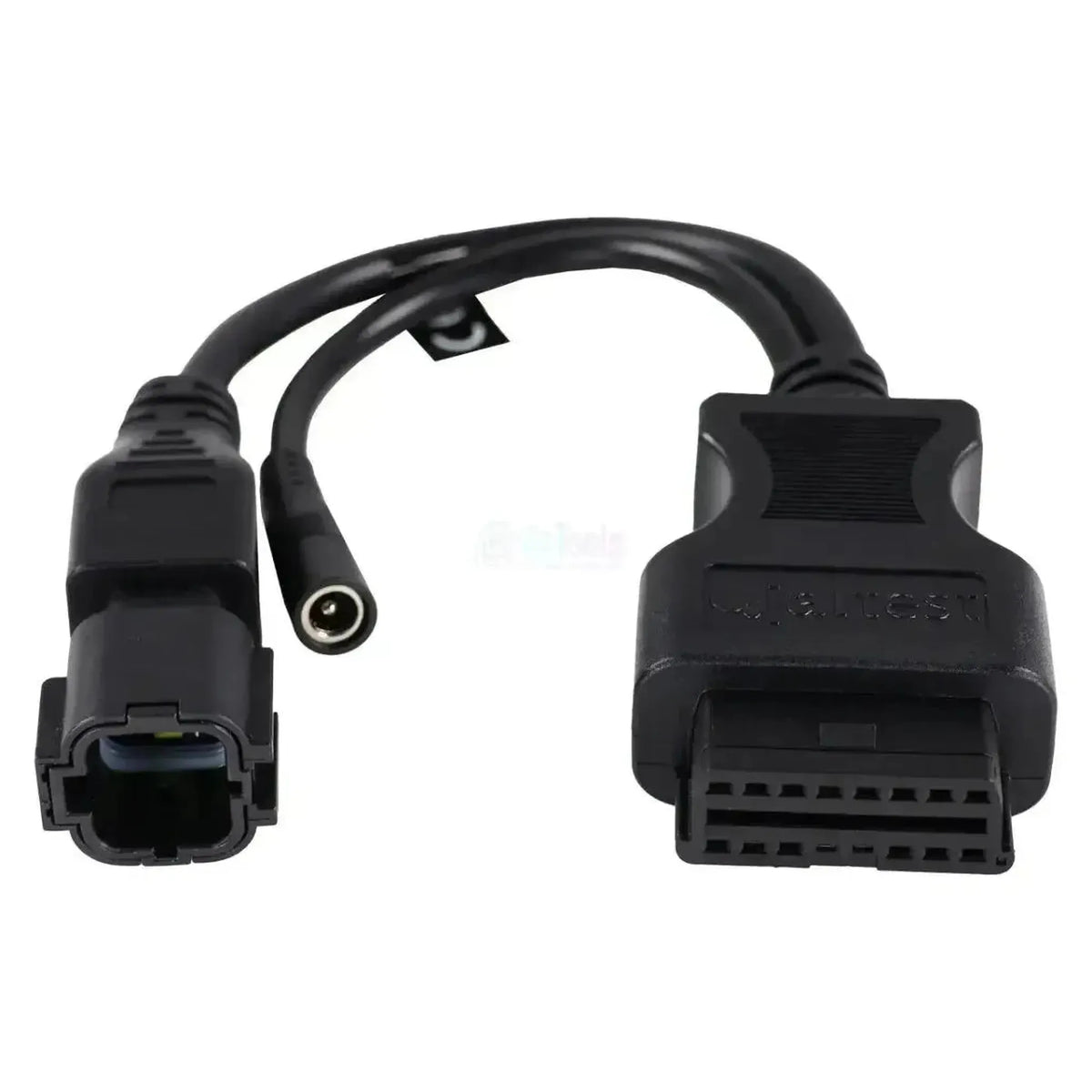

Sąsajos pusėje yra juodasis 16 kontaktų OBD2 lizdas su OBD simboliu ant korpuso; mašinos pusėje yra visiškai juodas stačiakampis kabelio galvutė su fiksavimo kaiščiais ir gilia sandarinimo briauna. Per vidurį atsiskaido plonesnė linija į DC maitinimo jungtį, o produkto nuotraukoje šalia jos yra laisvas maitinimo kabelis su kampiniu DC kištuku. Pagal juodąją jungtį atpažįsite 6 kontaktų variantą: 8 kontaktų JDC561A9 turi būtent pilkąją jungtį su žalia sandarinimo briauna. Kabelis priklauso Jaltest OHW (Off-Highway mašinos) kategorijai.

PRIVALUMAI

✔Eina tiesiai į Isuzu variklio valdymą Zaxis mašinose, net kai mašinos diagnostika kabinoje nieko nepateikia.

✔Palaiko K-Line variantą 4HK1/4JJ1 variklio valdymo sistemos, kaip ji sumontuota -3 kartoje.

✔Be klaidų kodų taip pat matavimo reikšmes ir ECU duomenis iš variklio valdymo sistemos.

✔Su 30 cm pakankamai trumpa, kad liktų pakibusi ant variklio jungties, ir pritaikyta Jaltest Link V9.

SVARBŪS DALYKAI

✕Mašinos pusėje yra visiškai juoda 6 kontaktų jungtis; jei kabelio šluoste yra pilka jungtis su žalia sandarinimo briauna, tai ten reikalingas 8 kontaktų JDC561A9.

✕Naujesnėse Zaxis kartose variklio diagnostika vyksta per CAN vietoje K-Line ir pridedama AdBlue/DEF valdymo sistema.

✕Mašinos kompiuteris MC, šliuzas ICF ir ekranas MON yra mašinos pusėje ir reikalautis diagnostikos jungties kabinoje: tam skirtas JDC535A kabelis, kurio kontaktų lizdas yra kreminės spalvos vietoje šios juodos jungties.

✕Be diagnostikos linijos yra atsišakojimas su DC maitinimo jungtimi; produkto nuotraukoje šalia jo yra laisvas maitinimo kabelis su kampiniu kištuku.

Pritaikymai ir funkcionalumai

Per šią jungtį Jaltest programine įranga pasiekiate mašinos variklio valdymo sistemą. Kuris variantas yra sumontuotas, priklauso nuo variklio ir Zaxis kartos.

Valdymo vienetai, kuriuos galite pasiekti

4HK1 ir 4JJ1 (K-Line) — Isuzu bendro bėgio variklio valdymas: Isuzu keturcilindrių bendro bėgio variklio valdymas K-Line variante.
4HK1 ir 4JJ1 (CAN) — Isuzu bendro bėgio variklio valdymas: Ta pati variklio valdymo sistema naujesnėse mašinose su CAN jungtimi.
ECM — variklio valdymas: Variklio valdymo sistema, kaip ją nurodo Jaltest sunkesniems Isuzu varikliams.
AdBlue/DEF Isuzu — išmetamųjų dujų dalinio peržiūrėjimo sistema: Dalinio peržiūrėjimo valdymo sistema mašinose su AdBlue sistema.

Ką galite daryti

Skaityti ir ištrinti klaidų kodus: Nuskaityti valdymo vieneto klaidų atmintį su nustatytos klaidos aprašymu.
Peržiūrėti matavimo reikšmes: Dabartines valdymo vienetui prijungtų jutiklių reikšmes skaičiais ir grafike.
Sekti priežiūrą: Priežiūros intervalus ir atliktus darbus su paslauga pranešimu.
Atlikti papildomas operacijas: Papildomas procedūras, kurias Jaltest siūlo kiekvienam valdymo vienetui, jei jos sistemai yra galimos.

Suderinamos transporto priemonės ir pritaikymai

Būtinas yra kabelis, o ne modelis. Šis kabelis skirtas 6 kontaktų variklio jungtiai iš Isuzu dyzelinių variklių, kuriuos Hitachi montuoja į savo kasimo mašinas ir ratines pakrovimo mašinas. Kuris iš dviejų variantų yra kabelio šluoste, matote pagal jungties spalvą: juodas skirtas šiam kabeliui, pilkas su žalia sandarinimo briauna skirtas JDC561A9.

Hitachi — Isuzu variklio serijos:

Isuzu 4HK1 (Zaxis ZX200-3 iki ZX200-6): (2007 - 2021)
Isuzu 4JJ1 (Zaxis ZX100/ZX200 serija): (2007 - 2021)
Isuzu 6WG1 (Zaxis ZX500/ZX800 serija): (2007 - dabar)
Isuzu 6HK1 (Zaxis ZX330-3, ZX350-3, ZX400-3): Gamybos metai nėra svarbūs
Isuzu 6UZ1 (Zaxis ZX450/ZX470 serija): Gamybos metai nėra svarbūs

💡

Gerai žinoti: Variklio jungtis yra šalia variklio, kabelio šluoste, o ne diagnostikos jungtimi kabinoje. Juoda jungtis rodo 6 kontaktų variantą, pilka jungtis su žalia sandarinimo briauna — 8 kontaktų variantą, o kremininės spalvos kontaktų lizdas juodoje dangtelyje — mašinos diagnostiką kabinoje (JDC535A). Todėl iš anksto patikrinkite, kuris jungties variantas yra jūsų mašinoje, prieš pasigamindami užsakymą.

Pakuotės turinys

1x Jaltest (JDC560A9) | Hitachi 6-pins OBD - 16-pins OBD2 adapterio kabelis | Dėgninis variklis

Techninės charakteristikos

Parametras	Aprašymas
Gamintojas	Jaltest (Cojali)
Nuorodos numeris	JDC560A9
Tipas	Jungamasis kabelis
Taikymas	Isuzu dyzeliniai varikliai Hitachi Zaxis mašinose
Variklio pusės jungtis	6 kontaktų OBD, juodas stačiakampis kištukas
Sąsajos pusės jungtis	16 kontaktų OBD2
Ilgis	30 cm
Sąsaja	Jaltest Link V9
Valdymo blokai	4HK1 ir 4JJ1 (K-Line ir CAN) ir ECM (variklis), AdBlue/DEF (išmetamųjų dujų valymas)
Segmentas	Degimo variklis
Jaltest modulis	Jaltest OHW (Keliamuoju nuo kelio mašinos)
