Jaltest  |  SKU: JDC101A

Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-pins OBD – 16-pins OBD2 pereinamasis kabelis | Priekaba

€72,95 su PVM
€60,29 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

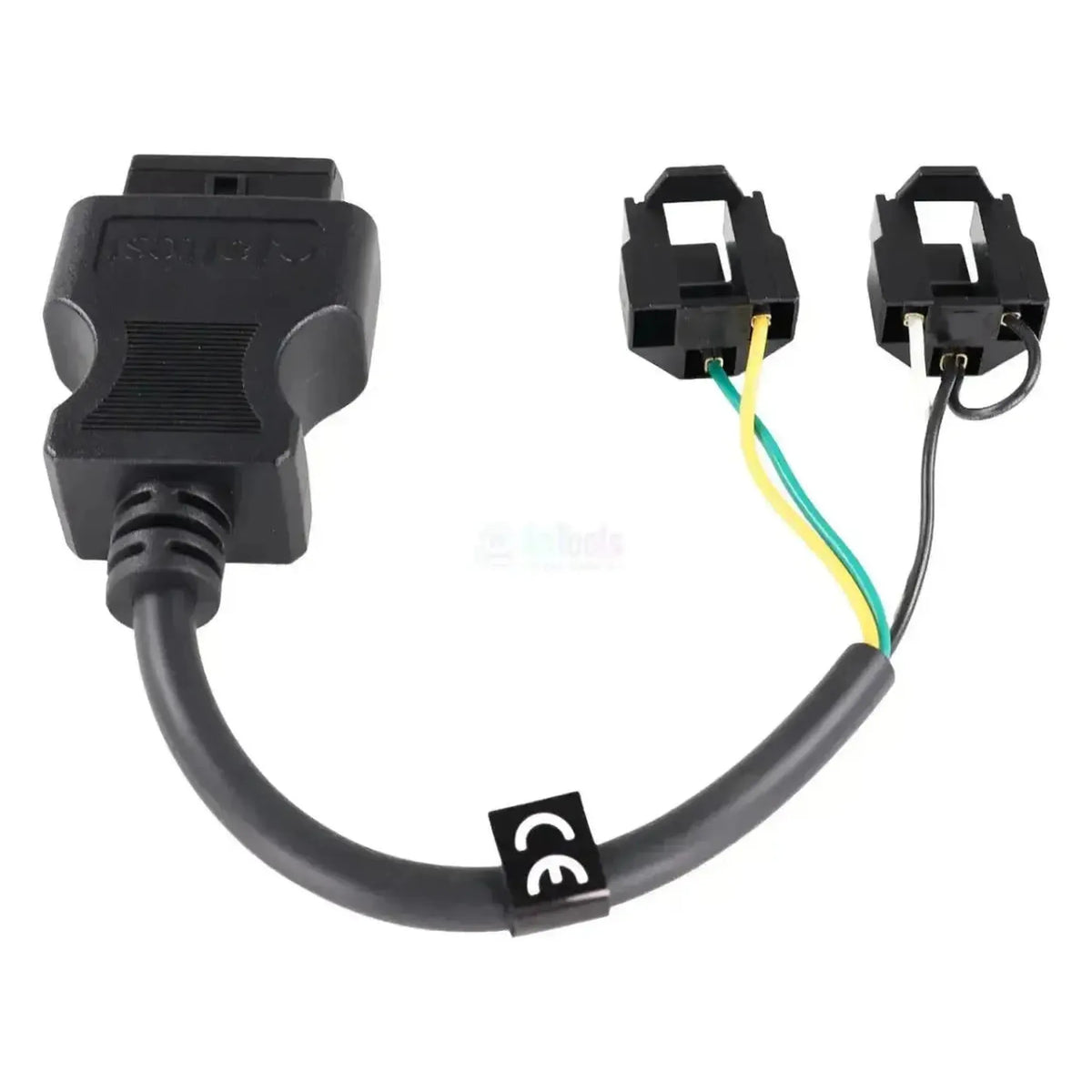

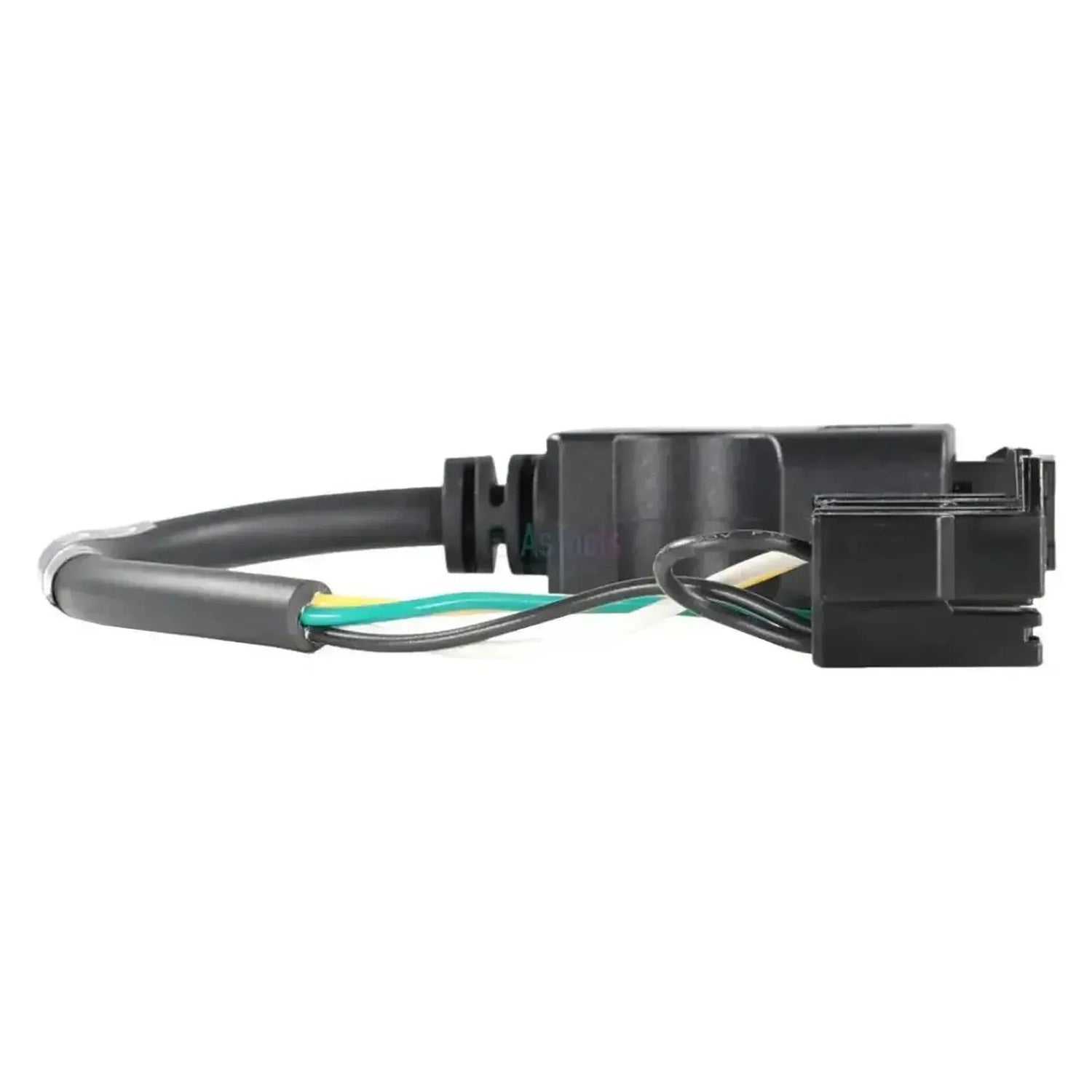

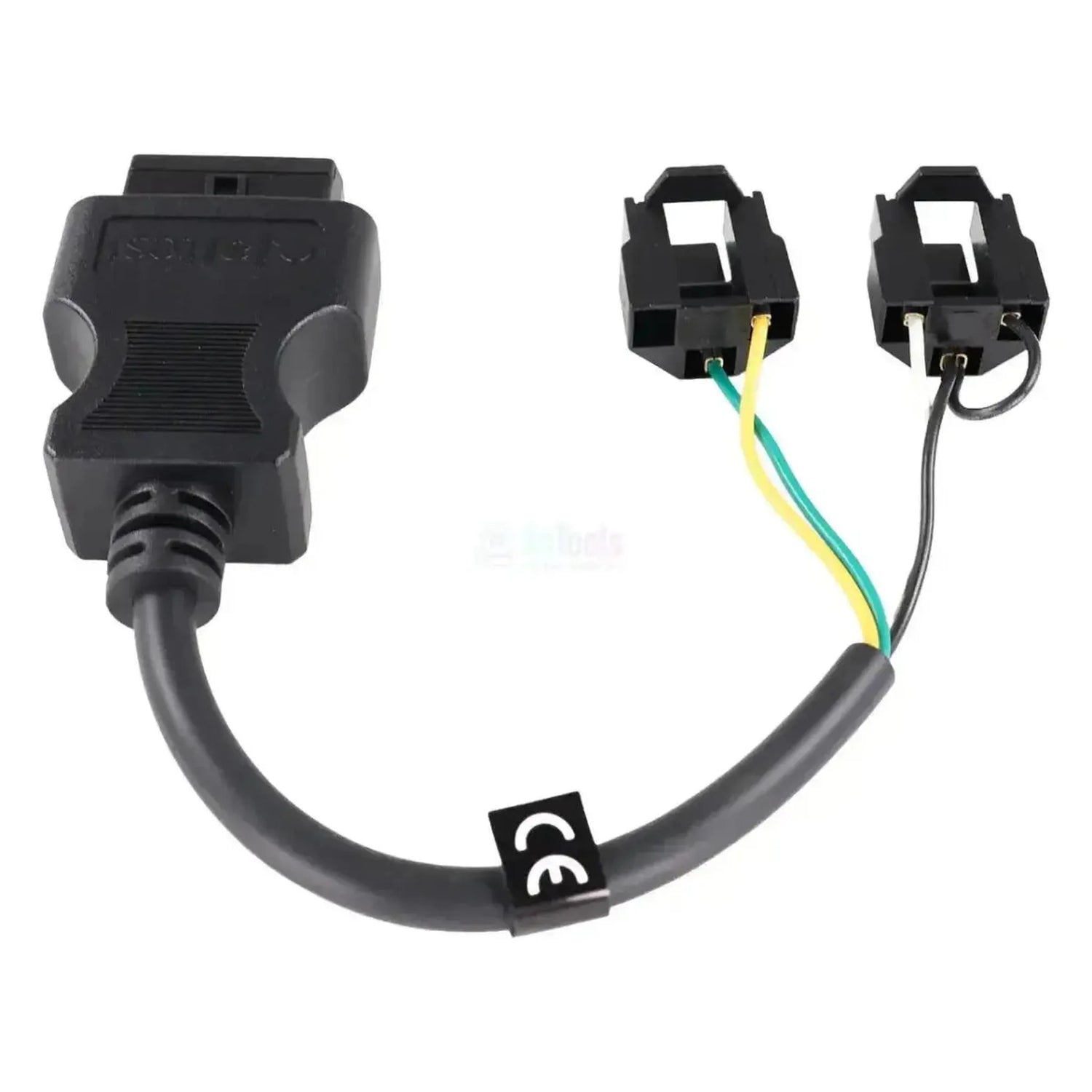

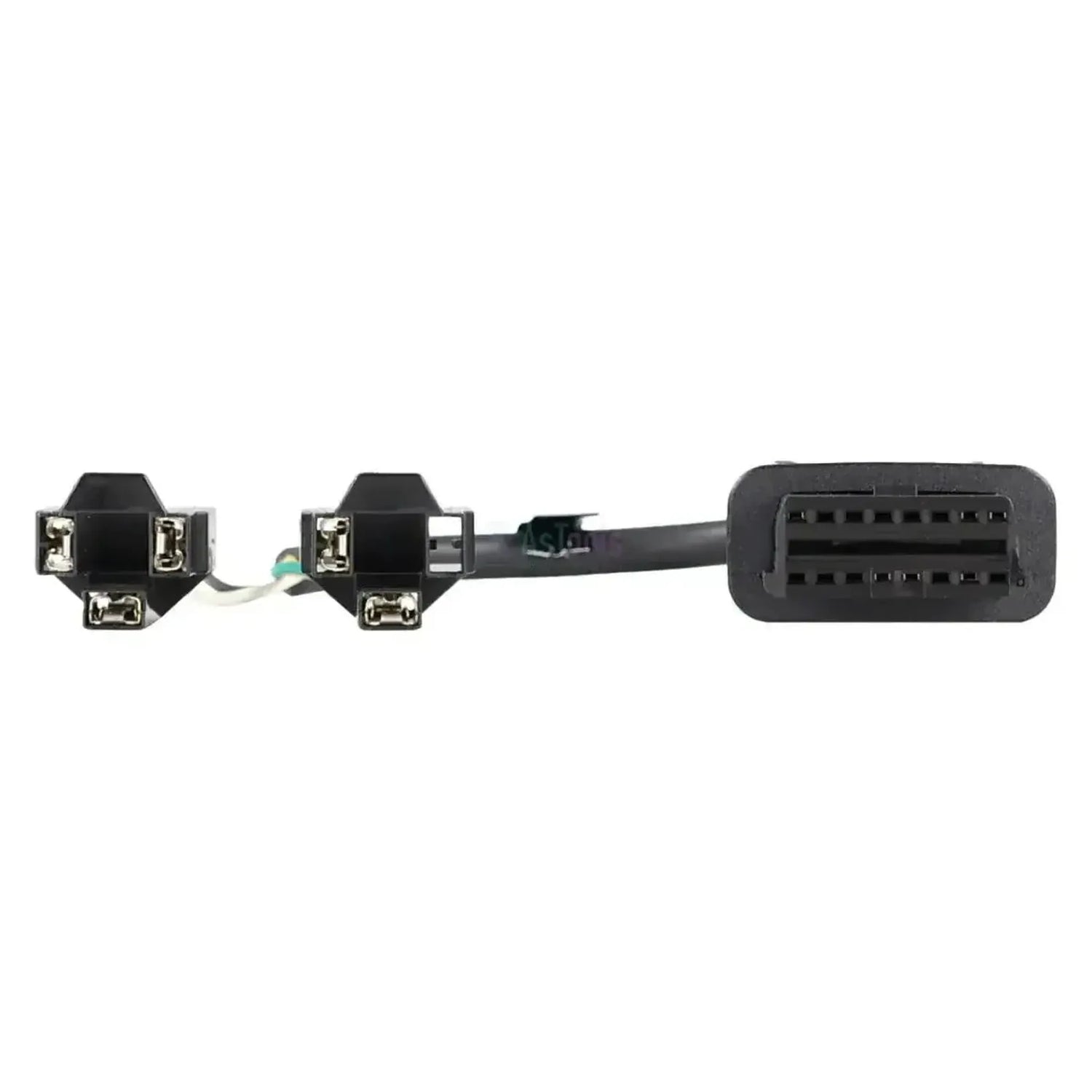

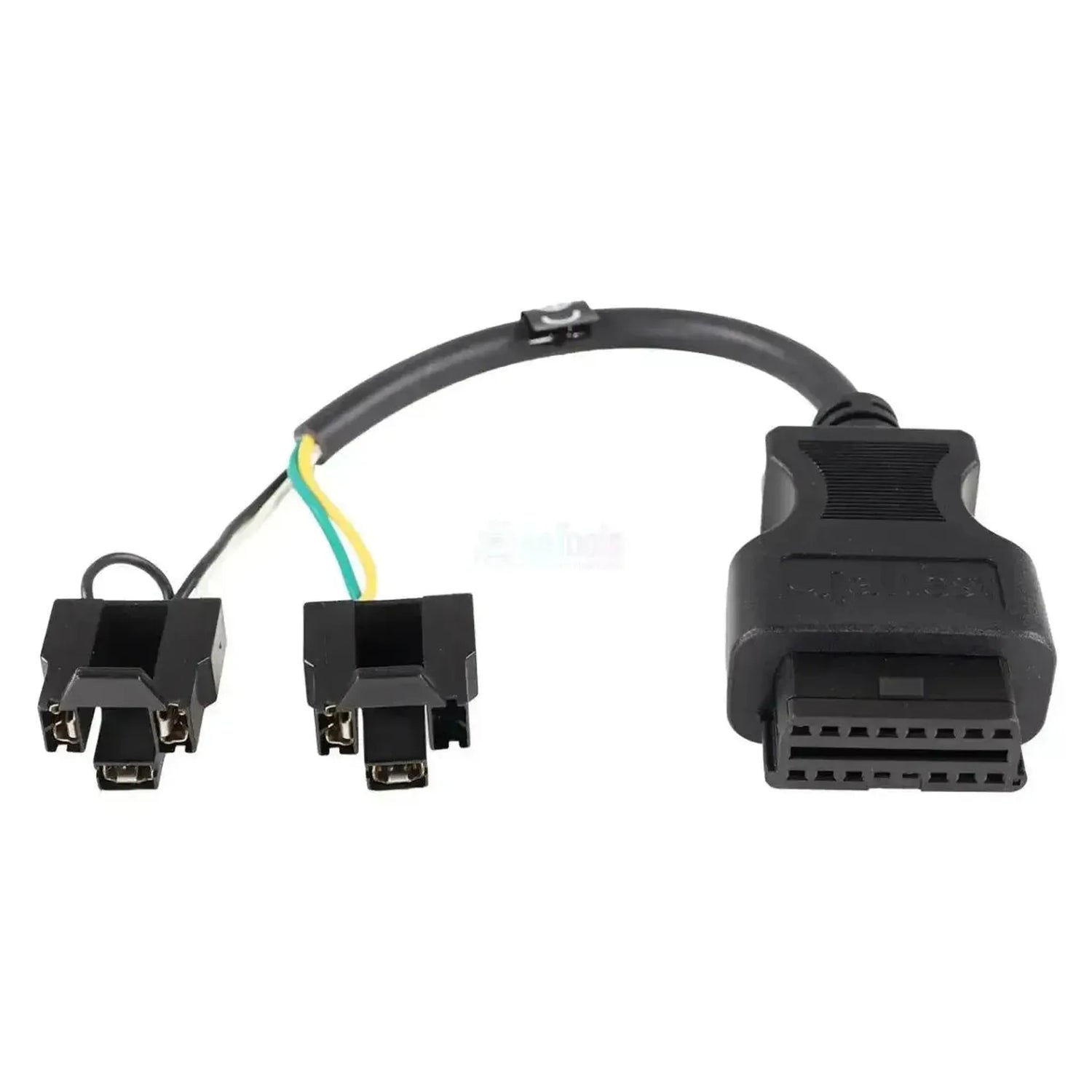

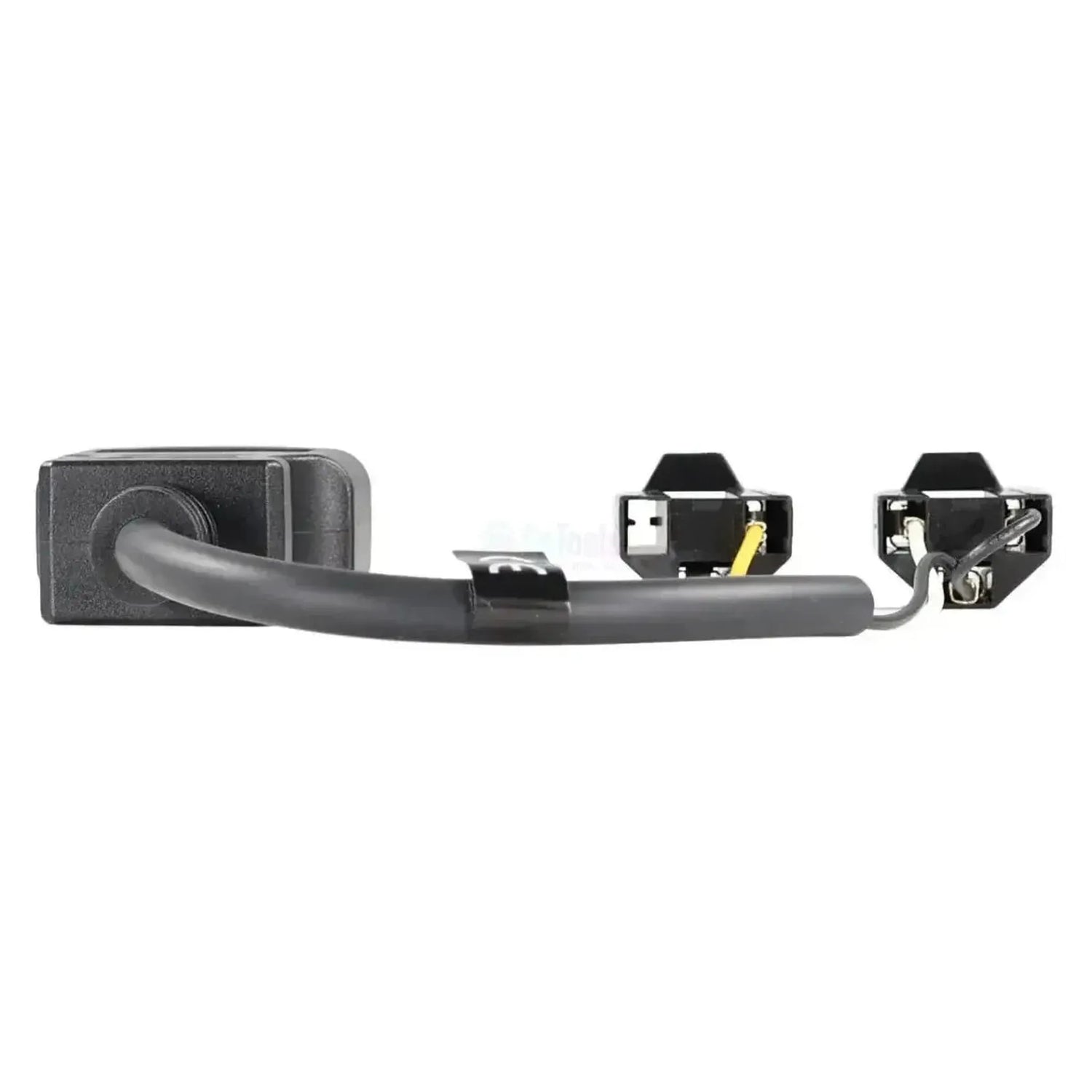

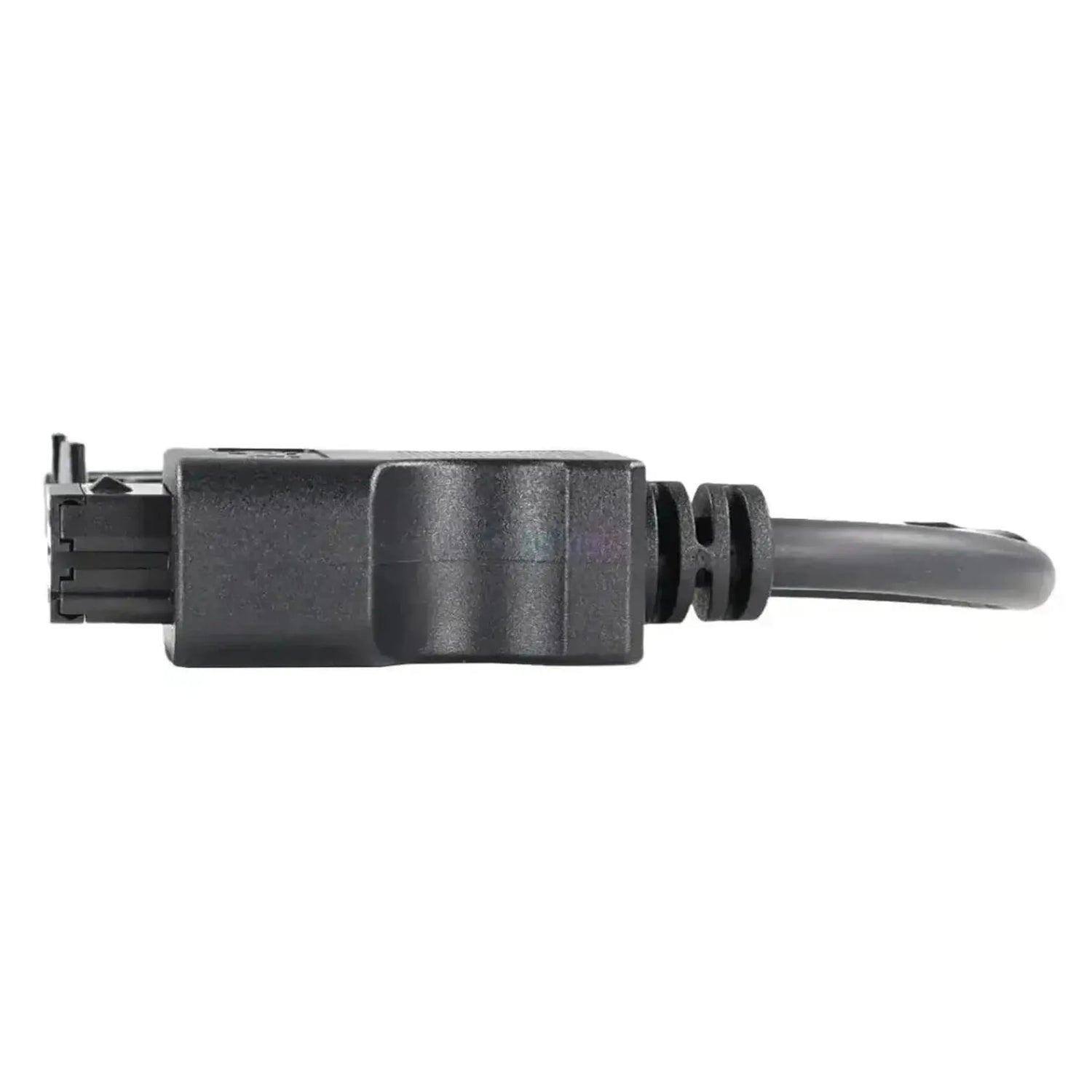

Jaltest JDC101A sujungia Haldex Modal priekabos stabdymo sistemos 3+3-polę diagnostikos jungtį su jūsų Jaltest diagnostikos kabelio 16-polė OBD2 įvadu. Iš OBD2 kaukolės išeina vienas juodas kabelis, kurio gale yra dvi identikos juodos jungtuvų dėžės po tris skyrius. Vienoje dėžėje yra trys vario spalvos plokštieji kontaktai, kitoje du, vienas skyrius laisvas; dvi dėžės sujungtos tarp savęs balta ir žalia gija. Abi dėžės turi kontaktus ir todėl nesudaro sujungiamos poros: kiekviena jungiasi atskirai prie Modal įrenginio peilio bloko. Kabelis yra 28–30 cm ilgio.

Per šią jungtį Jaltest programinė įranga pasiekia ABS MODAL — priekabų ir puspriekabių antiblokavimo sistemą. Iš šio įrenginio galite nuskaityti klaidų kodus, matavimo duomenis, ECU duomenis ir priežiūros duomenis; komponentų valdymas ir parametrų reguliavimas šiai sistemai nepaleisti. Kadangi Haldex įrenginys yra šasijoje ir yra esmingas, o ne priekabos gamintojas, tas pats kabelis tinka įvairioms priekabų markėms. Kabelis dirba su Jaltest Link V8.1 ir V9 ir priklauso Jaltest CV moduliui.

PRANAŠUMAI

✔Abi 3-polės jungtuvų dėžės yra viename kabelyje, todėl Modal įrenginį prijungiate vienu judesiu.
✔ABS MODAL palaikomas su klaidų kodais, matavimo duomenimis, ECU duomenimis ir priežiūros duomenimis.
✔Esminė yra Haldex šasies įrenginio versija, o ne priekabos markė, todėl tas pats kabelis tinka skirtingoms priekaboms.
✔Suderinamas su Jaltest Link V8.1 ir V9, taigi tiek su senesnio, tiek su dabartiniu interfejso pokoliu.

SVARBŪS ASPEKTAI

✕Tik 3+3-polei Modal jungtiai. Modular versija turi vieną apvalią 4-polę jungtį ir priklauso JDC102A.
✕ABS MODAL palaikymas apsiriboja nuskaitymais: Komponentų valdymas ir parametrų reguliavimas šiai sistemai nenumatyti palaikymo lentelėje.
✕Kitos Haldex sistemos — MODULAR/PLC, PLC Select, ITCM, MGX, U-ABS, EB+/TRS ir EPV, EB+ kartos ir padangų slėgio stebėsena (TPMS) — yra atskiros sistemos palaikymo lentelėje, kiekviena su savo jungtimi.
✕Kabelis yra trumpas — 28–30 cm — todėl dirbate šalia reguliavimo įrenginio šasijoje.

Taikymo sritys ir funkcijos

Per šią jungtį pasiekiate Jaltest programine įranga priekabos arba puspriekabės stabdymo valdymą, t. y. antiblokavimo sistemą, o ne pačią vilkstinę. Kokią Haldex įrenginio versiją rasite, nulemia sistemos generacija šasijoje, o ne priekabos markė. Toliau pateiktame įrenginyje nurodytos Jaltest Haldex palaikymo funkcijos, turimos šiai sistemai.

Valdymo blokai, kuriuos galite pasiekti

  • ABS MODAL, priekabos antiblokavimo sistema: Stabdymo valdymas, kuriam šis kabelis skirtas, su klaidų kodais, matavimo duomenimis, ECU duomenimis ir priežiūros duomenimis.

Ką galite daryti

  • Nuskaityti klaidų kodus: Gauti valdymo bloko klaidų atminties turinį su išsamiu sutrikimals aprašymu.
  • Peržiūrėti matavimo reikšmes: Matyti aktualiąsias prijungtų jutiklių reikšmes ir gauti perspėjimą, kai reikšmė peržengia ribas.
  • Konsultuoti priežiūros duomenis: Peržiūrėti sistemos priežiūros intervalus ir sudaryti priežiūros ataskaitą.

Suderinami transporto priemonės tipai ir panaudojimas

Esminė yra jungtis, ne modelis. Šis kabelis tinka bet kuriai priekabai ar puspriekabei, kurioje šasijoje yra Haldex Modal įrenginys su dviem 3-polėmis jungtimis. Priekaboms niekada nebuvo nurodytas standartinis diagnostikos lizdas, todėl ši konfigūracija lieka naudojama ir naujesnėse priekabose. Priekabos su viena apvalia 4-pole Haldex jungtimi priklauso JDC102A arba JDC108A.

Haldex (ribojimas):

  • ABS MODAL: Antiblokavimo sistema priekaboms ir puspriekabėms, kuriai šis kabelis skirtas.
  • Šasies gamintojas: Neesminė; kabelis seka Haldex šasies įrenginį.
  • Gamybos metai: Nesprendžiamasis; priekaboms nebuvo įprasta diagnostikos lizdas.
💡
Naudinga žinoti: Abi jungtuvų dėžės turi kontaktus ir todėl nesutampa viena su kita: kiekviena jungiasi atskirai prie Modal įrenginio peilio bloko. Prieš perkant patikrinkite, kaip pačioje priekaboje šasijoje yra įvykdyta jungtis.

Pakuotės turinys

  • 1x Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-polė OBD – 16-polė OBD2 Pereinamasis kabelis | Priekaba

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC101A
Tipas Pereinamasis kabelis
Panaudojimas Haldex Modal priekabos stabdymo sistema (ABS MODAL)
Ilgis 28–30 cm
Sąsaja Jaltest Link V8.1 ir V9
Transporto priemonės šoninė jungtis 3+3-polė OBD (dvi juodos 3-polės dėžės su kontaktais)
Sąsajos pusės jungtis 16-kontaktų OBD2
Valdymo blokai ABS MODAL (priekabos antiblokavimo sistema)
Segmentas Priekaba
Jaltest modulis Jaltest CV (šilumos transporto priemonės)
