Jaltest | SKU: JDC609A

Jaltest (JDC609A) | Evinrude 3-polė OBD – 16-polė OBD2 pereidamoji jungtis | Laivas

Name: Jaltest (JDC609A) | Evinrude 3-polė OBD – 16-polė OBD2 pereidamoji jungtis | Laivas
Brand: Jaltest
SKU: JDC609A
Price: 78.95 EUR
Availability: InStock

€78,95 su PVM

€65,25 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

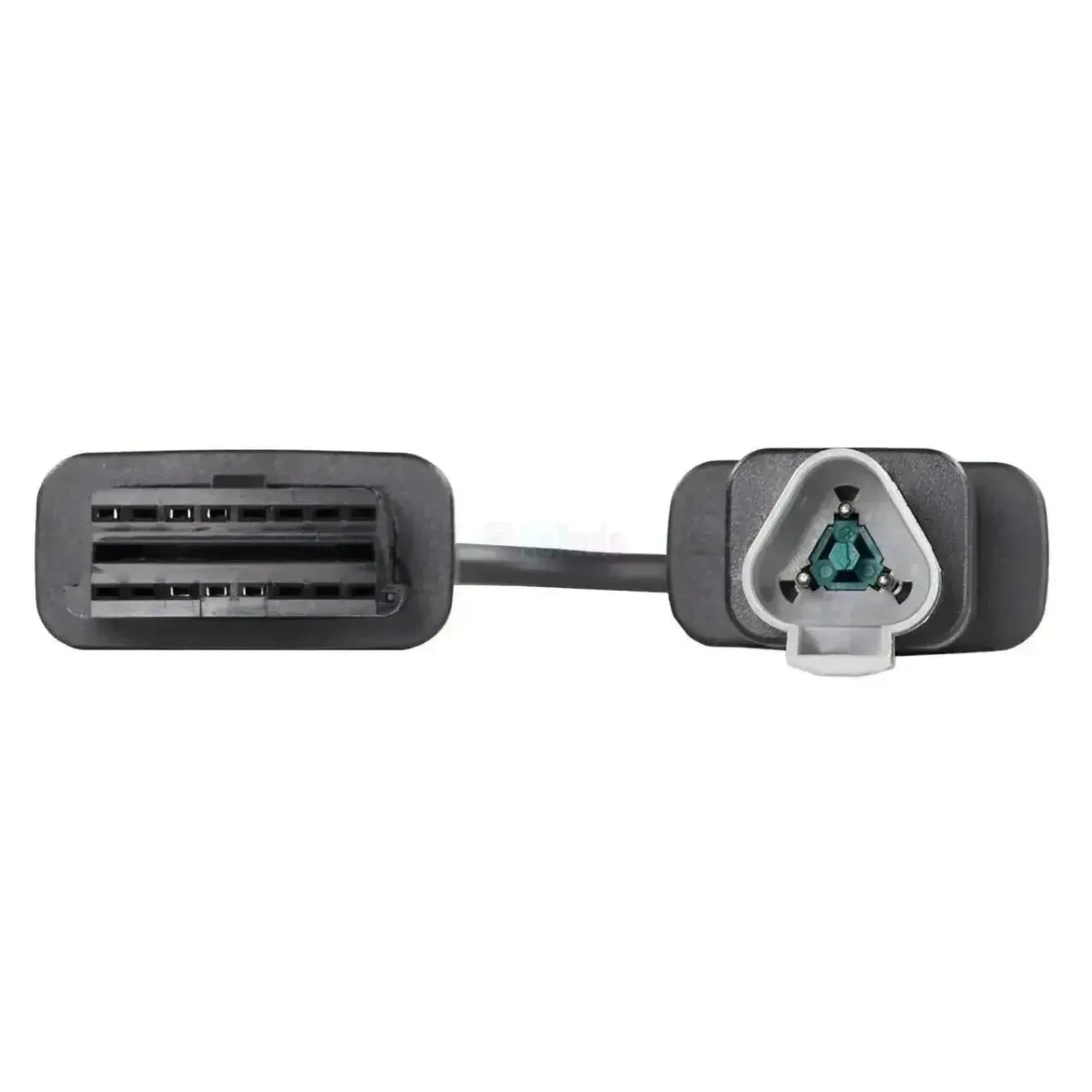

De Jaltest JDC609A is de diagnosekabel voor Evinrude-buitenboordmotoren met de merkeigen 3-pins stekker. Aan de motorzijde zit een grijze 3-pins stekker in een zwart verdeelhuis; aan de interfacezijde eindigt de kabel op de 16-pins OBD2-koppeling van uw Jaltest-diagnosekabel. Uit hetzelfde verdeelhuis loopt een voedingstak met een rode en een zwarte draad en accuklemmen, waarmee u de verbinding van de boordaccu voedt.

Met deze verbinding leest de Jaltest-software de motorregeling en de bedieningselektronica uit: De ECM van de EFI-motoren uit 1999-2001, de EMM van de FICHT RAM- en E-TEC-motoren, de EMM G2 van de E-TEC G2 en de EST, de gas- en schakelbediening van die G2. Op de motorregelingen krijgt u alle functies tot en met parameters, kalibratie en reset; bij de EST ontbreken de live data. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de EMM en EMM G2 staat de volledige functielijst, tot en met parameters, kalibratie en reset.

✔Dekt drie motorgeneraties: EFI, FICHT RAM en E-TEC, inclusief de nieuwere E-TEC G2.

✔Bereikt bij de E-TEC G2 ook de EST, de regeleenheid van de gas- en schakelbediening.

✔De meegeleverde accuklemmen voeden de kabel rechtstreeks van de boordaccu.

AANDACHTSPUNTEN

✕Op de Jaltest Link V9 heeft u voor deze kabel de verlengkabel JDC100B nodig.

✕Bij de EST ontbreken de live data die de motorregeling wel heeft; die eenheid zit bovendien alleen op de E-TEC G2-motoren.

✕Alleen voor de 3-pins Evinrude-stekker met de grijze kern: Andere buitenboordmotoren hebben een eigen aansluiting.

✕De kabel heeft een voedingstak met accuklemmen: Reken erop dat u ook bij de accu moet kunnen.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Evinrude-buitenboordmotor en, op de nieuwste generatie, de gas- en schakelbediening. Welke eenheid u aantreft, hangt af van de motorgeneratie: ECM bij de EFI-blokken, EMM bij FICHT RAM en E-TEC, EMM G2 bij de E-TEC G2.

Regeleenheden die u kunt benaderen

EMM: FICHT RAM en E-TEC, alle functies.
EMM G2: E-TEC G2, alle functies.
ECM: EFI-motoren 1999-2001.
EST: Gas en schakelen, E-TEC G2.

Wat u kunt doen

Foutcodes: Lezen, met omschrijving.
Meetwaarden: Live volgen bij draaiende motor.
Componenten: Onder meer een cilinderbalanstest.
Parameters: Configuraties instellen.
Kalibratie: Procedures uitvoeren.
Reset: Op de motorregelingen.

Zo gebruikt u hem

Stekker zoeken: Grijze 3-pins stekker bij de motor.
Voeding: Zet de accuklemmen op de boordaccu.
Aansluiten: Steek de JDC609A op de stekker.
Link koppelen: Op de Link V9 via de JDC100B.
Uitlezen: Kies Evinrude en de motorserie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Evinrude-buitenboordmotor met de 3-pins diagnoseaansluiting. Evinrude hield die aansluiting over drie motorgeneraties aan, van de EFI-blokken uit 1999 tot en met de E-TEC G2. Herkenbaar is de grijze stekker met drie pennen in het zwarte huis.

Evinrude:

EFI-serie: 40 EFI, 50 EFI en 70 EFI [1999-2001].
FICHT RAM-serie: FICHT RAM 75, 90, 115, 135, 150, 175, 200, 225 en 250.
E-TEC-serie: E-TEC 15 t/m E-TEC 300, inclusief de HO-uitvoeringen (15 HO, 90 HO, 115 HO, 135 HO, 150 HO, 200 HO, 225 HO en 250 HO).
E-TEC G2-serie: E-TEC G2 150 t/m G2 300, inclusief de HO-uitvoeringen.

💡

Goed om te weten: De diagnoseaansluiting zit in de motorruimte, op of naast de motor, en de voedingstak gaat op de boordaccu. Houd beide punten bereikbaar. Controleer de vorm van de stekker aan de motor zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC609A) | Evinrude 3-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas: Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas: Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis: Marine laivai

Jungtys

Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje: 16 kontaktų OBD2
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis: nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar komponentus galima paleisti iš prietaiso. Taip nustatysite, ar gedimas komponente, ar laidyne.Komponentų valdymas: Taip
Ar galima keisti valdymo blokų nustatymus. Reikia pakeitus dalį arba norint pakeisti sistemos veikimą.Parametrų nustatymas: Taip
Ar galima iš naujo sureguliuoti komponentus ar jutiklius. Dažnai reikia pakeitus komponentą.Kalibravimas: Taip

Naudojimas

Kuriame Jaltest kabelių komplekte yra šis kabelis. Jei jau turite tą komplektą, šį kabelį galbūt jau turite.Kabelių komplekto dalis: Marine kabelių komplektas laivui, Marine kabelių komplektas išoriniam varikliui
Nuorodos numeris: JDC609A
Valdymo blokai: EMM, EMM G2, ECM, EST
Reikalinga naudojimui: Jaltest Link ir aktyvi Jaltest Marine licencija

Kitos specifikacijos

Toepassing: Evinrude buitenboordmotoren met 3-pins diagnoseaansluiting
Aansluiting motorzijde: 3-pins grijze stekker in zwart verdeelhuis, met aparte voedingstak met accuklemmen
Segment: Motorboot
Onderdeel van kabelset: Marine-kabelset vessel (70002008) en buitenboord (70002025)
Interface: Jaltest Link V8.1
Vereiste verlengkabel: JDC100B (2,5 m SUBD-26) bij gebruik met de Jaltest Link V9
