Jaltest  |  SKU: JDC209A

Jaltest (JDC209A) | DAF 16-kontaktų OBD1 - 16-kontaktų OBD2 jungimo kabelis | Sunkvežimis

€104,95 su PVM
€86,74 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

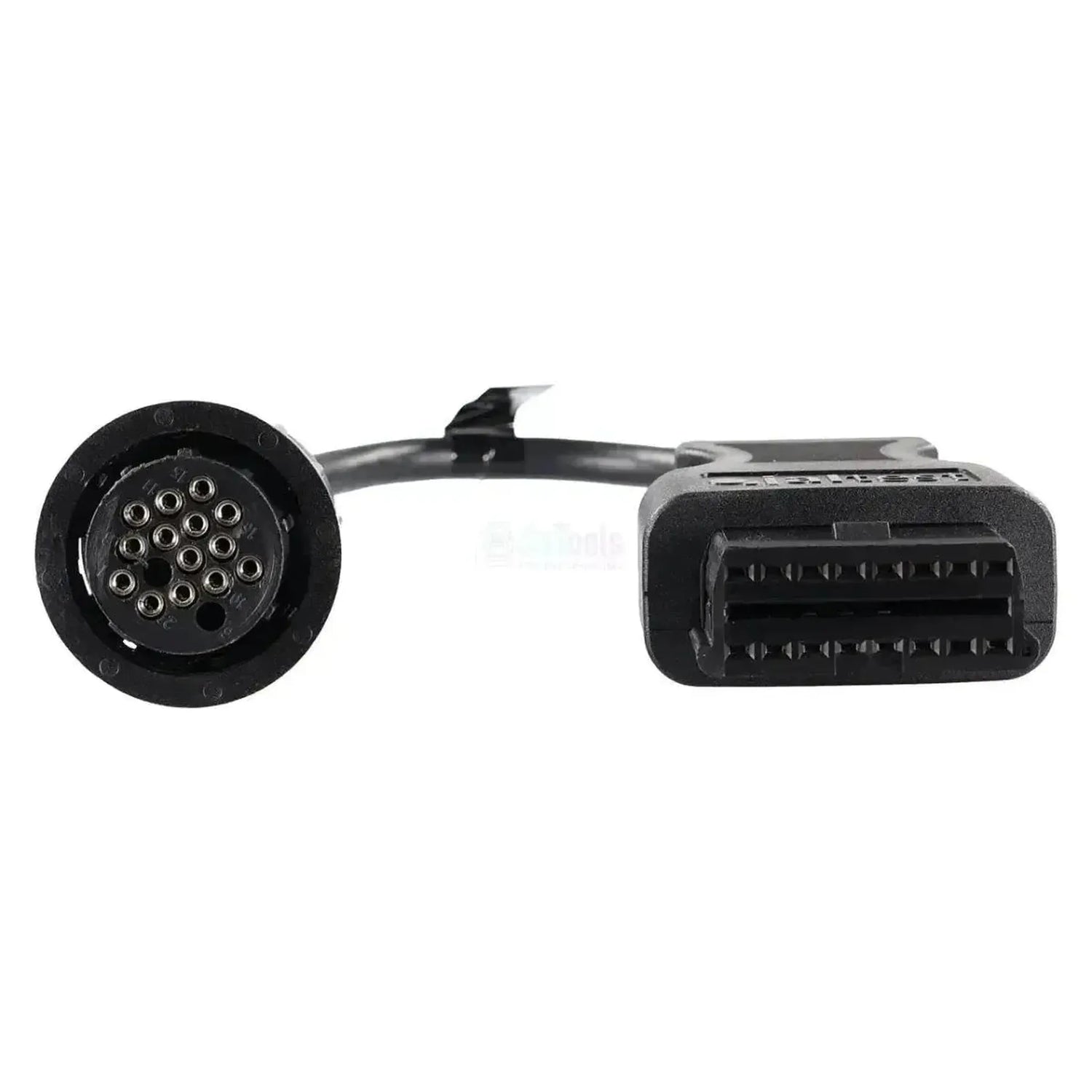

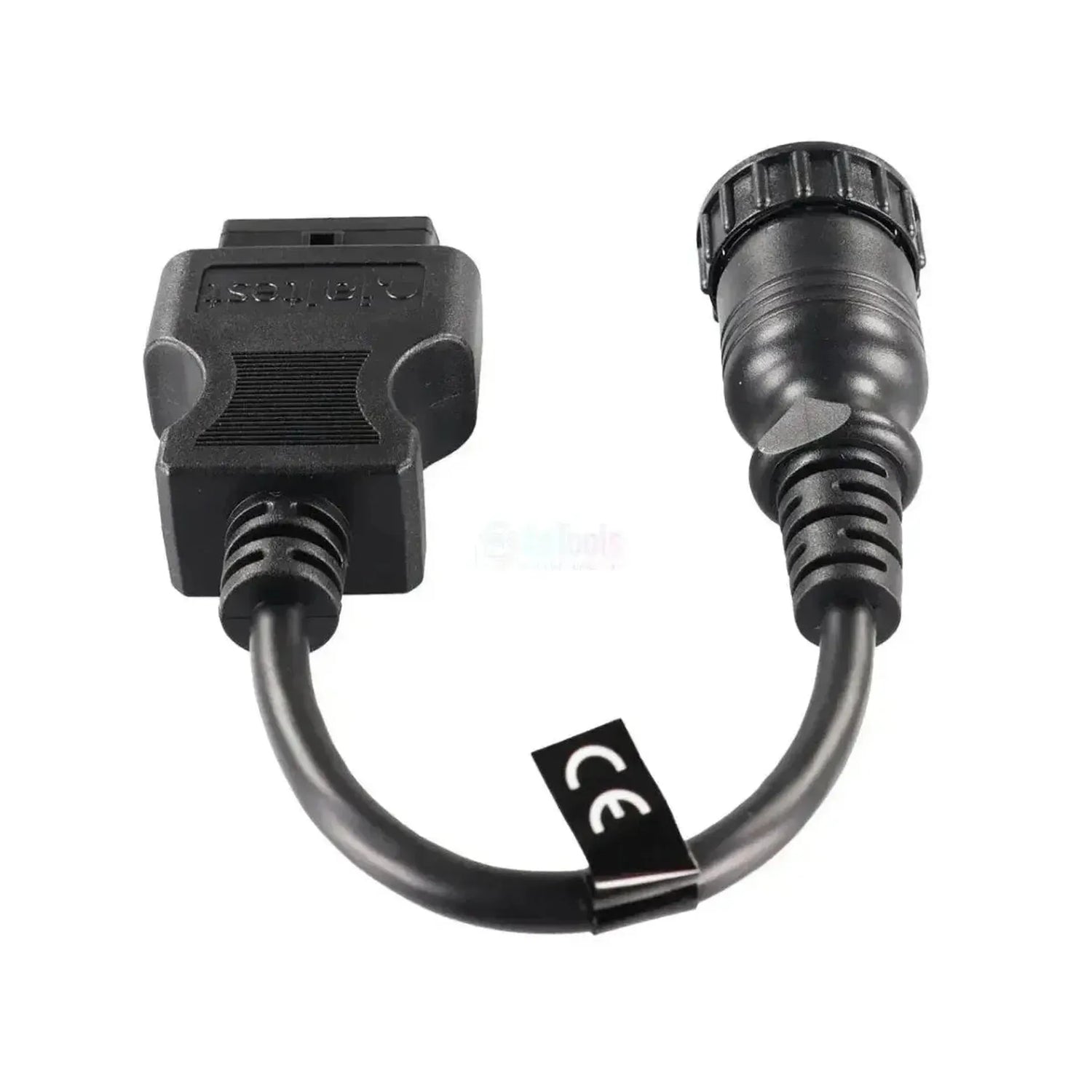

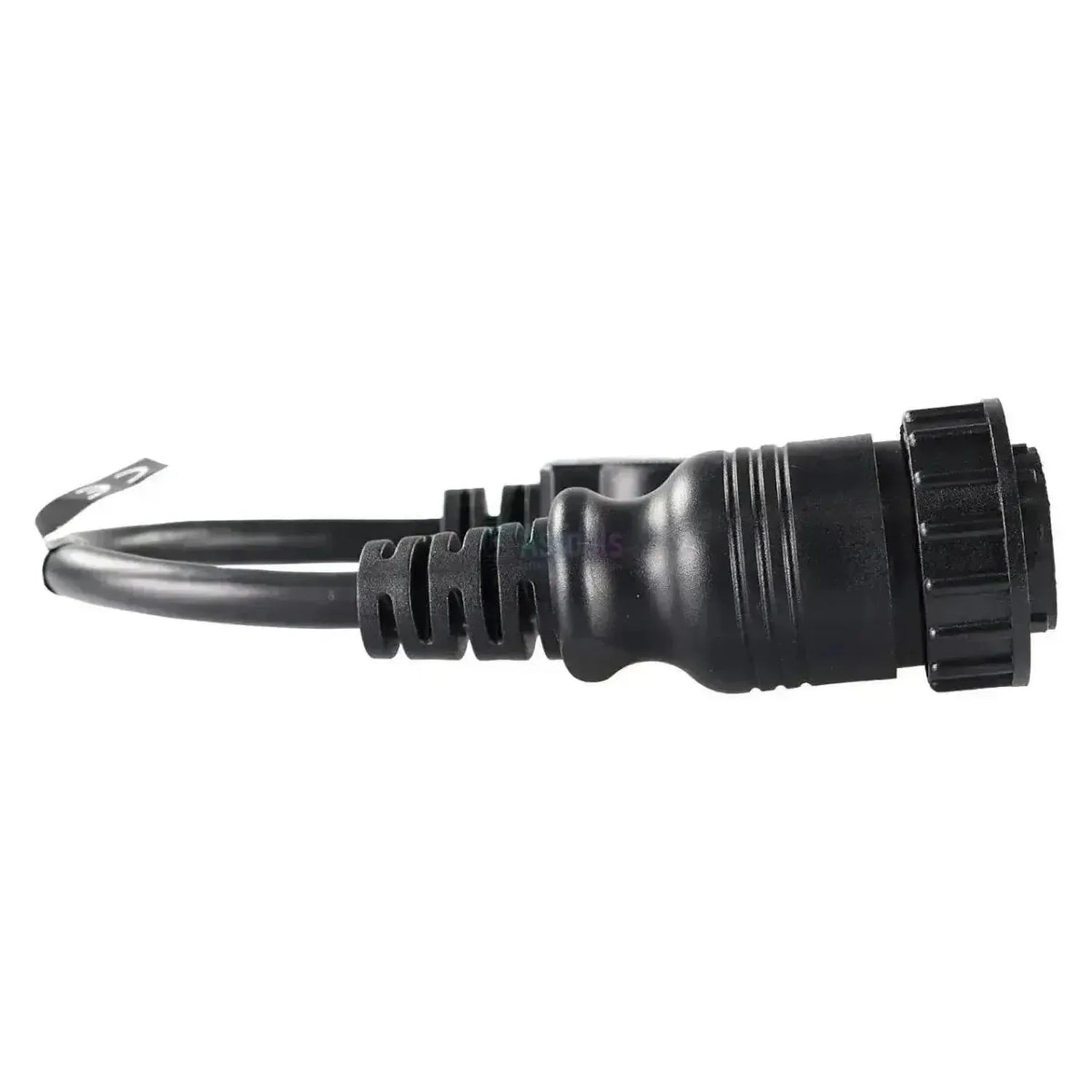

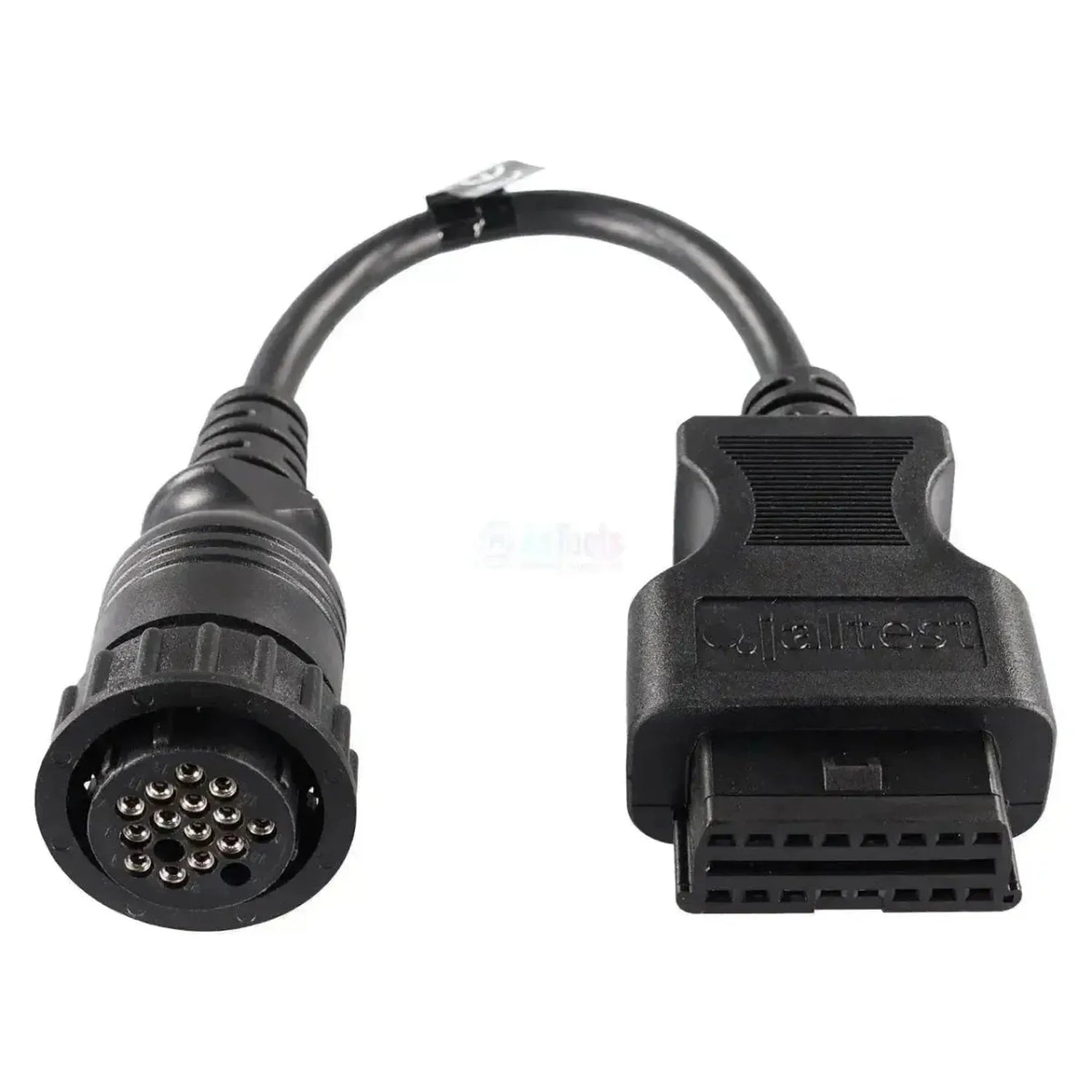

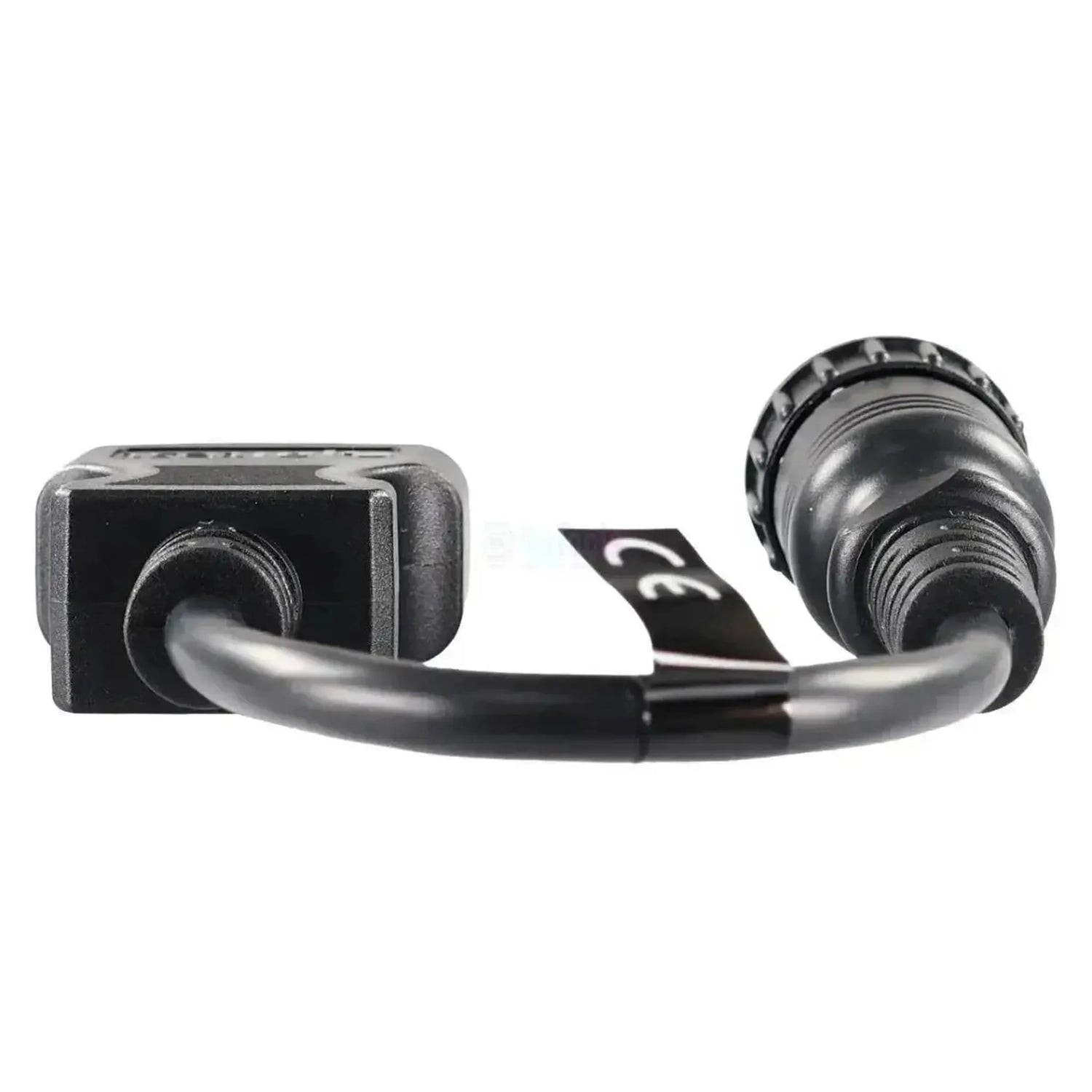

Jaltest JDC209A sujungia DAF gamintojo 16 kontaktų diagnostikos jungtį su 16 kontaktų OBD2 įvadu jūsų Jaltest diagnostikos kabelyje. Transporto priemonės pusėje nėra plokščios jungtės, o apvali juoda jungtis su rievėtais sukimo žiedu, kurį pasukami. Pilkame laikiklyje yra šešiolika sunumeruotų pozicijų, iš kurių keturiolika turi kontaktus, o dvi lieka tuščios. Laidas yra 28–30 cm ilgio.

Per šį adapterį diagnostikos įranga pasiekia DAF transporto priemonės tinklą iki standartizuotos jungties. Priklausomai nuo modelio ir gamybos metų, galite pasiekti variklio valdymo sistemas UPEC ir EDC Cummins Celect iš 95XF, CF serijoje – centrinį transporto priemonės kompiuterį VIC ir dėžę AS Tronic, taip pat šių kartų stabdžių, oro pakabos ir tachografo sistemas. Skirtumas yra kartoje: 95XF neturi centrinio transporto priemonės kompiuterio, CF85 turi. Kabelis veikia su Jaltest Link V8.1 ir V9 ir priklauso Jaltest CV moduliui.

PRANAŠUMAI

✔Pasiekia variklio valdymo sistemas UPEC su vienetiniais siurbliais ir EDC Cummins Celect iš 95XF.
✔CF serijoje taip pat centrinį transporto priemonės kompiuterį VIC, dėžę AS Tronic ir prietaisų skydelį DIP-4.
✔Stabdžiai (ABS ir EBS), oro pakaba (ECAS-2 ir ECAS-3) ir tachografas (MTCO ir DTCO) yra tame pačiame aprėpime.
✔Vienas kabelis 95XF ir XF95 bei pirmosios CF ir LF serijos kartoms.

SVARBŪS ASPEKTAI

✕Transporto priemonės pusė yra apvali su rievėtu sukimo žiedu, o ne plokščia D formos OBD2 jungtis; skaičius 16 nurodo pozicijų skaičių tame apvaliame priekyje.
✕Nuo Euro IV (2005 spalio) DAF perkeitė į standartizuotą 16 kontaktų OBD2 jungtį; jei jūsų transporto priemonė yra Euro 4 ar naujesnė, jums šis kabelis nereikalingas.
✕Aprėpimas skiriasi pagal kartą: 95XF neturi centrinio transporto priemonės kompiuterio, CF85 turi, be to, techninės priežiūros sistemą ir papildomas šildymo modulius.
✕Su 28–30 cm ilgiu kabelis yra trumpas, todėl dirbsite šalia jungties kabinoje.

Taikymo sritys ir funkcijos

Per šį ryšį su Jaltest programine įranga pasiekiate sunkvežimio valdymo sistemas. Kurie blokai yra, priklauso nuo modelio ir gamybos metų: 95XF nešioja žymiai mažiau elektronikos nei CF85. Toliau nurodyti blokai iš Jaltest DAF aprėpimo.

Valdymo blokai, kuriuos galite pasiekti

  • UPEC, variklio valdymo sistema su vienetiniais siurbliais: 95XF suktinio įpurškimo valdymo sistema.
  • EDC Cummins Celect, variklio valdymo sistema su vienetiniais įpurskamais: Cummins variklių valdymo sistema 95XF.
  • VIC, centrinis transporto priemonės kompiuteris: CF serijos koordinavimo blokas.
  • AS Tronic, robotizuota automatinė dėžė: Šilumos valdymo sistema su atskira įvade dėžės parametrams.
  • ABS C / ABS D / ABS D-E ir EBS / EBS 2: Stabdžių ir stabdžių valdymo sistemos.
  • EST-32 / EST-42, pagalbinis stabdys: Retardžio valdymo sistema.
  • ECAS-2 4x2 / ECAS-2 6x2 / ECAS-3, elektroniškai valdoma oro pakaba: Ašių lygio valdymo sistema.
  • MTCO ir DTCO, tachografas: Analoginis ir skaitmeninis tachografas.
  • DIP-4, prietaisų skydelis ir Service, techninės priežiūros sistema: Prietaisų skydelis ir priežiūros skaitiklis su bloko serijų numeriu ir programinės įrangos versija.
  • EMAS, elektro-hidraulinė ašinė nukreipimo sistema, ACH-EA ir ACH-EW, oro ir vandens šildymas, paleidimo pertrauka, ALS-S ir CDS-3: Vairo, šildymo ir apsaugos moduliai.

Ką galite daryti

  • Perskaityti ir ištrinti klaidas: Perskaityti valdymo įrenginio klaidų atmintį su aptiktos gedimos aprašymu.
  • Peržiūrėti matavimo reikšmes: Aktualias sensų reikšmes, prijungtus prie valdymo vieneto, skaičiais ir grafike.
  • Valdyti komponentus: Tiesiogiai suaktyvinti dalis, siekiant nustatyti, ar geda yra pačioje dalyje ar laiduose.
  • Nustatyti parametrus: Rašyti konfigūracijas ir nustatymus į valdymo vienetą.
  • Atlikti kalibravimus: Sistemose, kuriose Jaltest siūlo kalibravimo procedūrą, pavyzdžiui, pakeitus komponentą.
  • Priežiūros sistema nustatyti iš naujo: Priežiūros skaitiklį iš naujo nustatyti per transporto priemonės priežiūros sistemą.

Suderinami transporto priemonės tipai ir panaudojimas

Sprendžiamas yra konektor, o ne modelis. Šis kabelis tilpa bet kurioje DAF su apvalia 16 kontaktų diagnostikos jungtimi. Toliau nurodytos serijos, kurias turi Jaltest CV aprėpime; pabaigos metai seka Euro IV perėjimą — tipo patvirtinimas spalio 2005, visos registracijos spalio 2006 – po to standartizuota 16 kontaktų OBD2 jungtis tai perimta. Jungtį atpažįstate iš sukimo žiedo aplink pilką priekį.

DAF:

  • 95XF: (1997–2002)
  • XF95: (2002–2006)
  • CF65: (2001–2006)
  • CF75: (2001–2006)
  • CF85: (2001–2006)
  • LF45: (2001–2006)
  • LF55: (2001–2006)
💡
Gera žinoti: DAF jungtis yra apvali, su rievėtu sukimo žiedu ir pilku priekiu, kuriame pozicijos sunumeruotos – visai ne tai, kas yra plokščia, D formos OBD2 jungtis, nors abiejose skaičiuojate šešiolika pozicijų. Iš šešiolikos čia keturiolika yra užimtos. Nuo Euro IV (spalio 2005) DAF perkeitė į standartizuotą 16 kontaktų OBD2 jungtį. Prieš užsakydami patikrinkite jungtį savo kabinoje.

Pakuotės turinys

  • 1x Jaltest (JDC209A) | DAF 16 kontaktų OBD1 – 16 kontaktų OBD2 pereinamasis kabelis | Sunkvežimis

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC209A
Tipas Pereinamasis kabelis
Panaudojimas DAF 95XF, XF95, CF ir LF serijų transporto priemonės su apvala 16 kontaktų diagnostikos jungtimi
Ilgis 28 - 30 cm
Sąsaja Jaltest Link V8.1 ir V9
Transporto priemonės šoninė jungtis 16 kontaktų OBD1 (apvala jungtis su rievėtu sukimo žiedu, 14 iš 16 pozicijų užimtos)
Sąsajos pusės jungtis 16-kontaktų OBD2
Valdymo blokai UPEC ir EDC Cummins Celect (variklis), VIC (transporto priemonės kompiuteris), AS Tronic (perdavimas), ABS ir EBS (stabdžiai), EST-32 ir EST-42 (retardys), ECAS (oro pakaba), DIP-4 (prietaisų skydelis), MTCO ir DTCO (tachografas)
Segmentas Sunkvežimis
Jaltest modulis Jaltest CV (šilumos transporto priemonės)
Kabelio komplekto dalis Sunkvežimių ir autobusų kabelių rinkinys (29362)
