Jaltest  |  SKU: JDC566.9

Jaltest (JDC566.9) | Curtis 4-kontaktų OBD - 26-kontaktų DB26 jungtuko kabelis | Keltuvai ir keltimo įrenginiai

€187,95 su PVM
€155,33 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

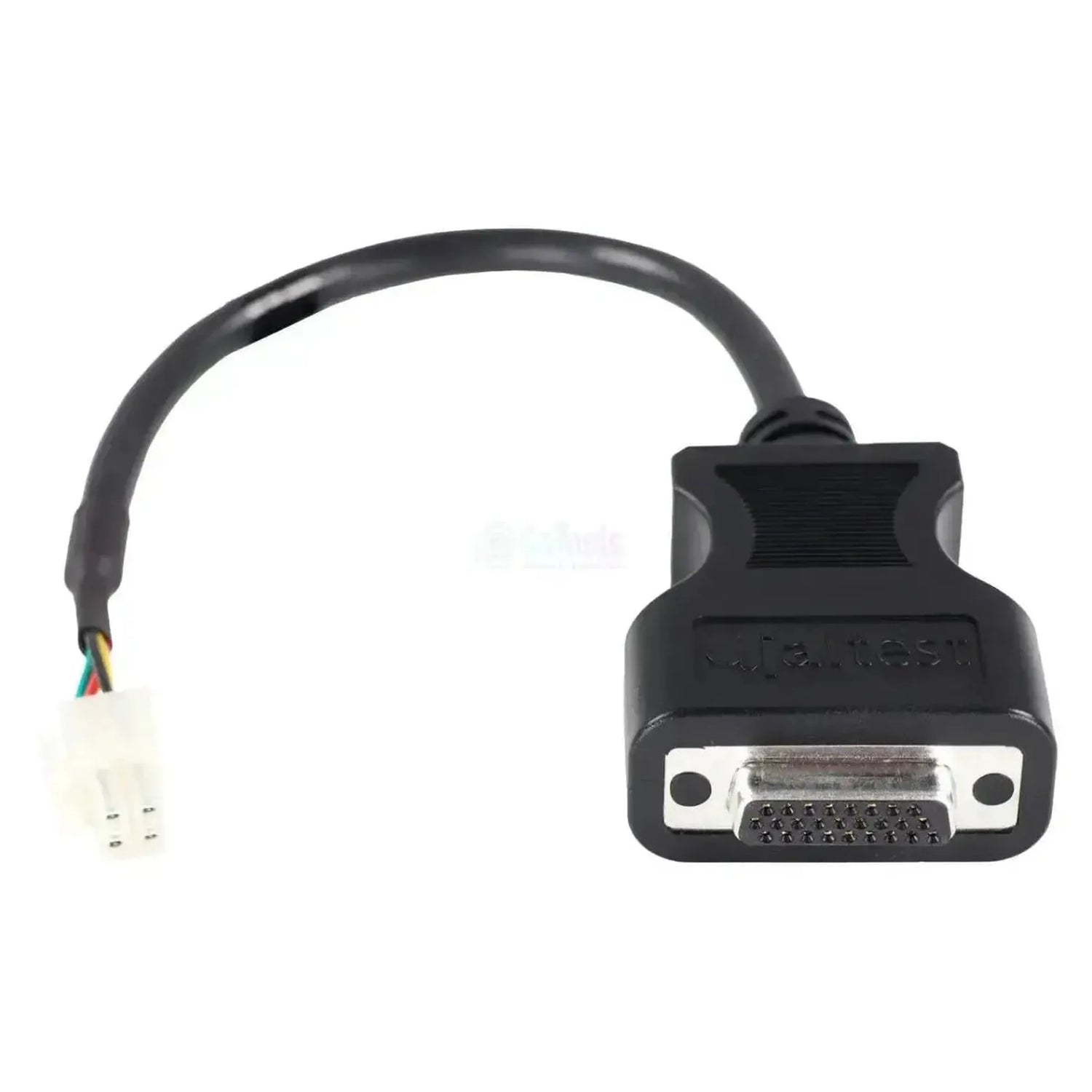

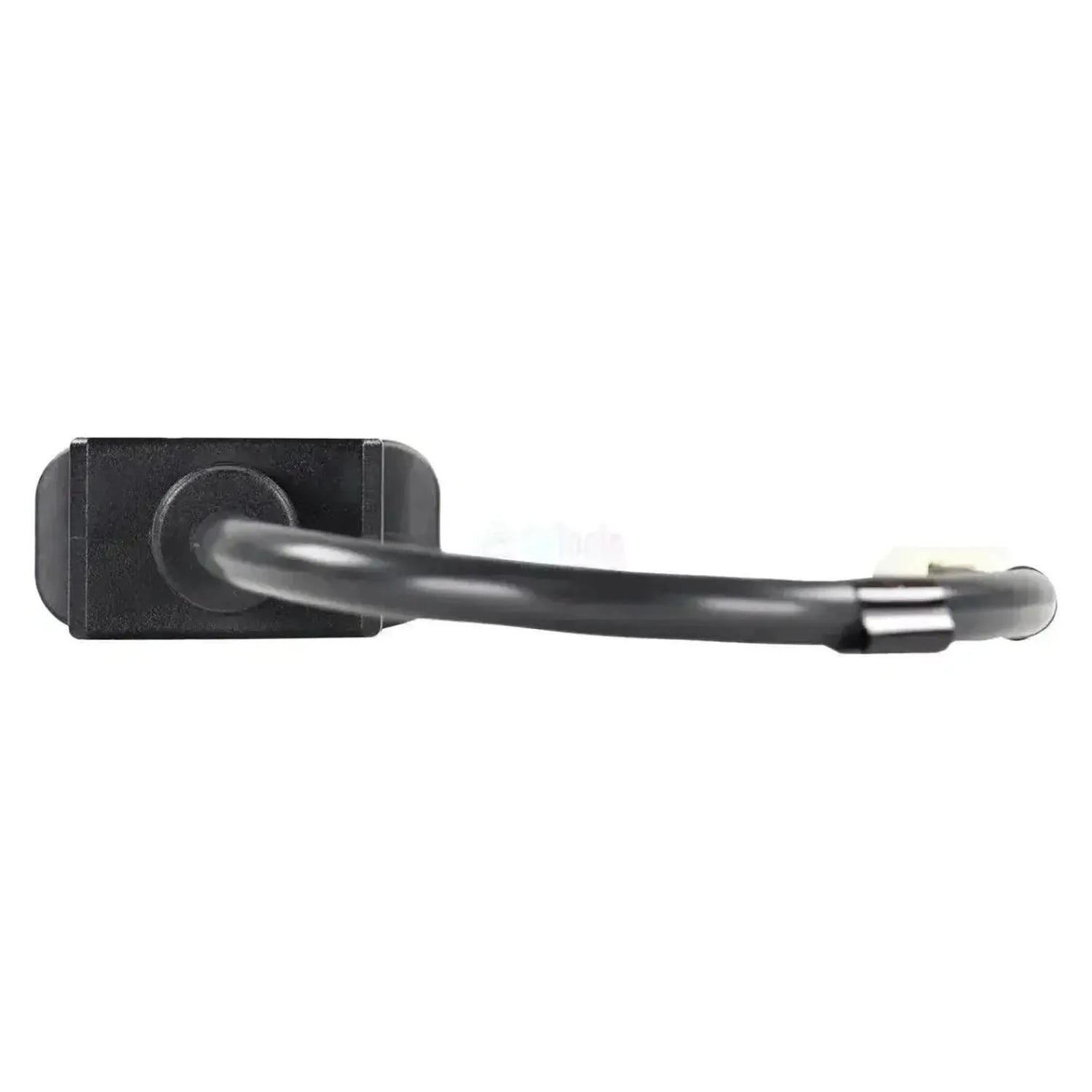

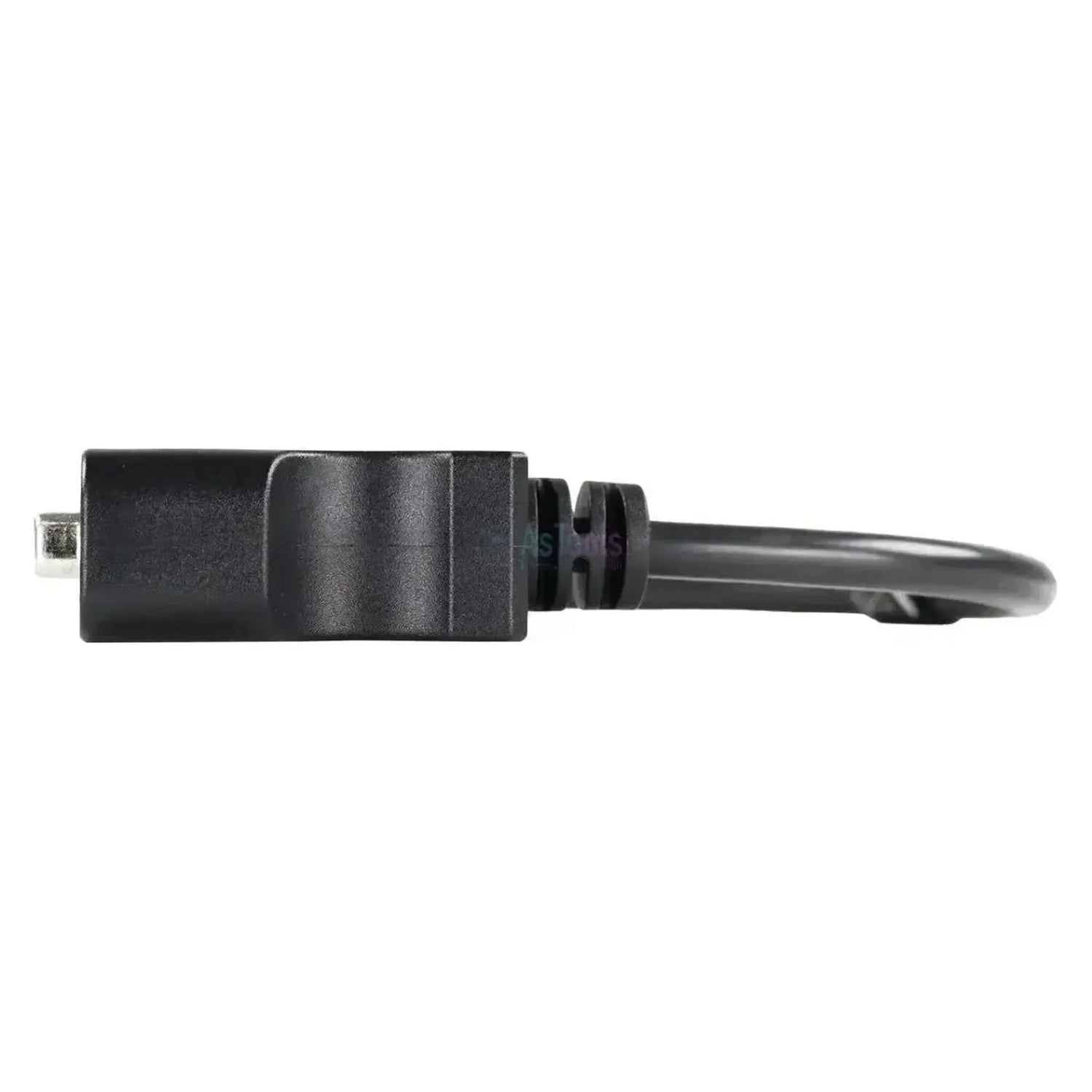

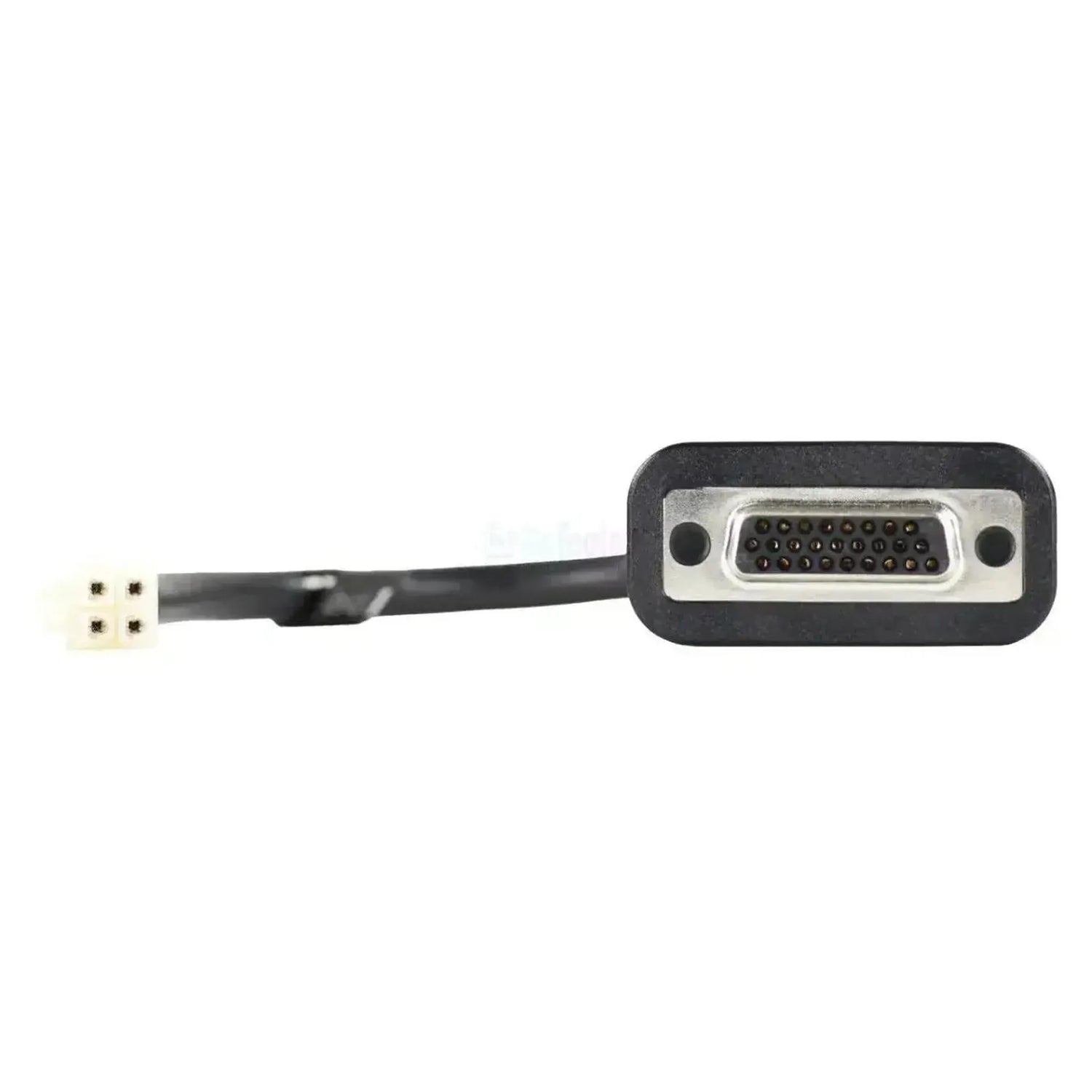

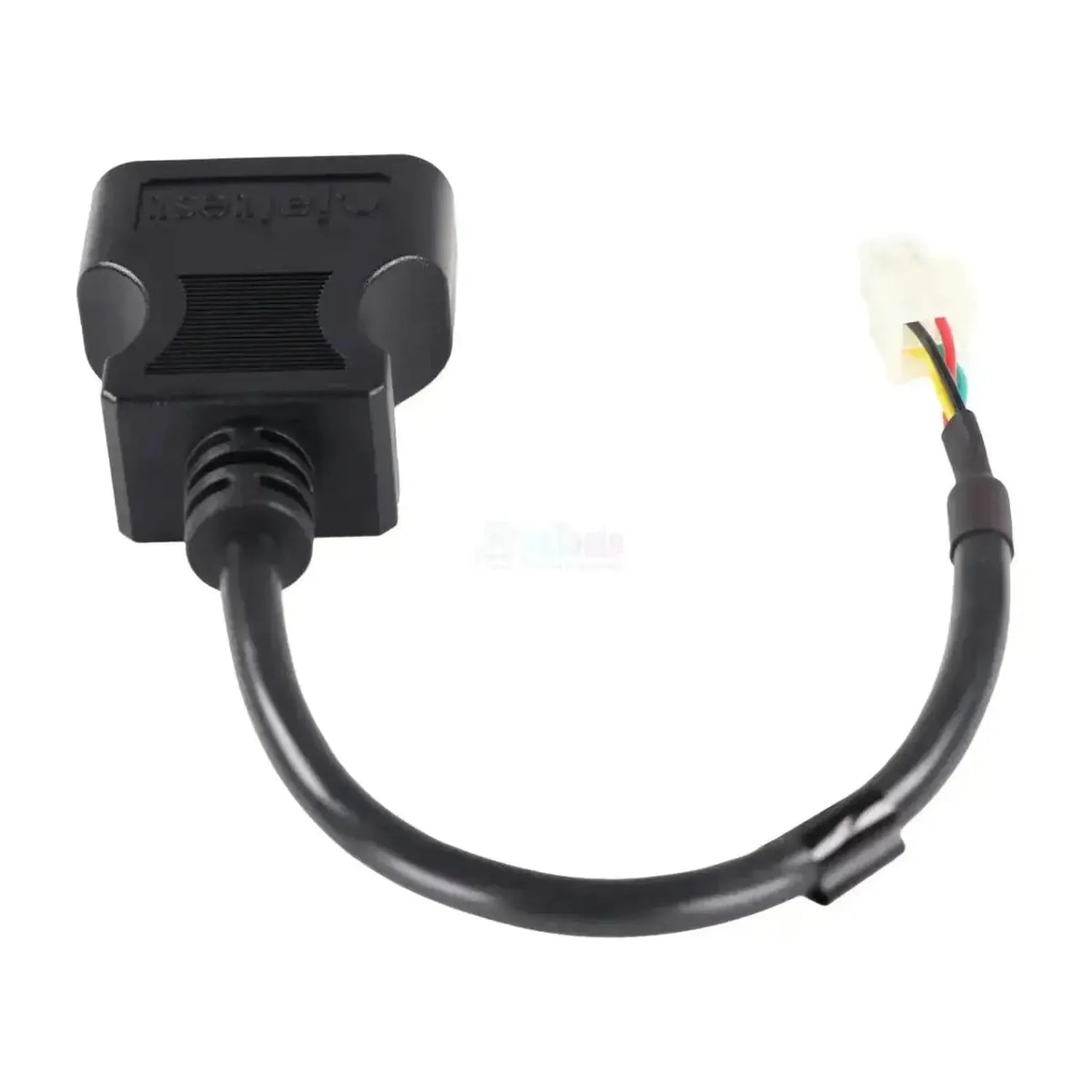

„Jaltest JDC566.9" yra diagnostinis kabelis skirtus „Curtis galios moduliams" elektrinėse mašinose; jis sujungia „4 kontaktų diagnostinį lizdą" iš Curtis valdiklio prie „26 kontaktų DB26" įėjimo į Jaltest Link. Tai 30 cm ilgio tiesioginis kabelis be dėžutės ir be šakų: vienoje pusėje DB26 kištukas, tiesiog įkišamas į Link, kitoje pusėje „balta 4 kontaktų jungtis" be apsauginės spragos. Kabelyje yra tik CE žymė.

Kai tik sujungiama, Jaltest programinė įranga pasiekia variklių valdiklį, kuris keltuose, sandėlio sunkvežimiuose ir aukštų platformose valdo važiavimo ir pakėlimo variklius. Jaltest šiuos valdiklius MHE aprašyme registruoja kaip „Power module (CPM)", atskirai pagal seriją, nuo „1212" iki „1243". Oficialiai kabelis vadinasi „Curtis diagnostinis kabelis". Serijose 1212, 1232 ir 1236 aprašyme yra ne tik klaidų kodai ir matavimo duomenys, bet ir parametrų nustatymas; 1243 serijoje funkcijų rinkinys skiriasi. Kabelis priklauso „Jaltest MHE (Material Handling Equipment)".

PRANAŠUMAI

✔Tiesiogiai prijungiama prie „26 kontaktų DB26" Jaltest Link įėjimo; nereikalingas 16 kontaktų diagnostinis kabelis.
✔Pasiekia Curtis galios modulius, kuriuos Jaltest aprašyme turi pagal seriją: 1212, 1220, 1228, 1230, 1232, 1236 ir 1243.
✔Serijose 1212, 1232 ir 1236 aprašyme yra ne tik klaidų kodai, bet ir matavimo duomenys bei parametrai.
✔„Pasyvus kabelis": Kabelyje nėra elektronikos, todėl tarp valdiklio ir Link nėra ko gedinti.

SVARBŪS ASPEKTAI

✕Curtis galios moduliams valdymo, kaliavimo ir techninės priežiūros nustatymo iš naujo aprašyme nėra.
✕Funkcijos skiriasi pagal seriją: Pavyzdžiui, 1243 serijoje parametrų nustatymo aprašyme nėra, o 1212, 1232 ir 1236 serijose yra.
✕Tai yra „versija be dėžutės" kabelyje; jei jūsų valdiklis turi jungtį juodame apsauginiame būre, tada tinkama yra „JDC569.9".
✕Su 30 cm ilgiu kabelis yra trumpas: Jaltest Link prisijungus artimos prie mašinos elektros skyriaus.

Taikymo sritys ir funkcijos

Per šią jungtį naudodamiesi Jaltest programine įranga pasiekiate mašinos Curtis galios modulį. Jaltest kiekvieną valdiklio seriją aprašyme registruoja atskirai.

Valdymo blokai, kuriuos galite pasiekti

  • Power module (CPM), galios modulis: Curtis galios modulis, kaip jį vadina Jaltest aprašyme.
  • Curtis 1212, 1220, 1228 ir 1230: Serijos žengdžiamos lengvesniems varikliniams sistemoms ir pagalbinėms funkcijoms.
  • Curtis 1232, 1236 ir 1243: Sunkiau apkraunamosios serijos; 1243 serijoje funkcijų rinkinys skiriasi.

Ką galite daryti

  • Klaidų kodai nuskaityti ir ištrinti: Nuskaityti maitinimo modulio klaidų atmintį ir ją išvalyti atlikus remontą.
  • Matavimo duomenų peržiūra: Tikrosios valdiklio jutiklių ir įėjimų vertės.
  • Parametrų nustatymas: Serijose, tokiose kaip 1212, 1232 ir 1236, aprašyme yra konfigūracijos skaitymas ir keitimas.
  • Realaus laiko duomenų stebėjimas: Valdiklio reikšmių stebėjimas darbo metu skaičiais ir grafike.

Suderinami transporto priemonės tipai ir panaudojimas

Lemiamas veiksnys yra valdiklis, o ne mašinos gamintojas. Šis kabelis skirtas Curtis galios moduliams su 4 kontaktų jungtimi elektrinėse mašinose; kokia jungtis yra jūsų valdiklyje, patikrinate vietoje.

Skirtumas su JDC569.9

JDC566.9 ir JDC569.9 Jaltest dokumentacijoje turi tą pačią aprašą, bet tai du skirtingi kabeliai. Jie sutampa abiejose galuose: mašinos pusėje „4 kontaktų Curtis jungtis", sąsajos pusėje Link „26 kontaktų DB26". Skirtumas yra viduryje. JDC566.9 yra „pasyvus jungčių kabelis" 30 cm ilgio su laisva balta 4 kontaktų jungtimi. JDC569.9 viduryje turi „suvirinta dėžutę su elektronika" kabelyje, turi žymę „12/24 V ONLY" ir 4 kontaktų jungtis yra „juodame apsauginiame būre". Palyginkite šias dvi formas su jūsų valdiklio jungtimi: jungties forma ir dėžutės buvimas parodo, kuris iš jų jums tinka.

Naudojimas:

  • Elektriniai keltukai, sandėlio sunkvežimiai ir aukštų platformos su Curtis galios moduliu
  • Curtis serijos Jaltest aprašyme: 1212, 1220, 1228, 1230, 1232, 1236 ir 1243
  • Pagaminimo metai nėra lemiantys: Vidiniam transportui nėra privalomos diagnostinės jungties, todėl šis kištukas ir toliau naudojamas
💡
Naudinga žinoti: 4 kontaktų jungtis priklauso pačiam Curtis valdikliui ir dažniausiai yra mašinos elektros skyriuje. Šios jungties yra dvi kabelio versijos: šis pasyvus JDC566.9 su laisva balta jungtimi, ir JDC569.9 su dėžute kabelyje bei juodu apsauginimu būru aplink jungtį. Prieš užsakydami, palyginkite abi formas su jūsų valdiklio jungtimi.

Pakuotės turinys

  • 1x Jaltest (JDC566.9) | Curtis 4 kontaktų OBD - 26 kontaktų DB26 jungčių kabelis | Keltukai ir kėlimo mašinos

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC566.9
Tipas Jungčių kabelis, pasyvus (kabelyje nėra elektronikos)
Panaudojimas Curtis galios moduliai (Power module CPM)
Ilgis 30 cm
Mašinos pusės jungtis 4 kontaktų Curtis, balta jungtis be apsauginio būro
Sąsajos pusės jungtis 26-kontaktų DB26
Sąsaja Jaltest Link, tiesiogiai į 26 kontaktų DB26 prievadą
Valdymo blokai Power module (CPM), serijos 1212, 1220, 1228, 1230, 1232, 1236 ir 1243
Segmentas Kėlimo ir pakėlimo įrenginiai
Jaltest modulis Jaltest MHE (Material Handling Equipment)
Reikalinga naudoti Jaltest Link su galiojančia programinės įrangos licencija
