Jaltest | SKU: JDC534A

Jaltest (JDC534A) | CNH CE/FPT 9 kontaktų OBD – 16 kontaktų OBD2 jungiamasis kabelis | Vidaus degimo variklis

Name: Jaltest (JDC534A) | CNH CE/FPT 9 kontaktų OBD – 16 kontaktų OBD2 jungiamasis kabelis | Vidaus degimo variklis
Brand: Jaltest
SKU: JDC534A
Price: 127.95 EUR
Availability: InStock

€127,95 su PVM

€105,74 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

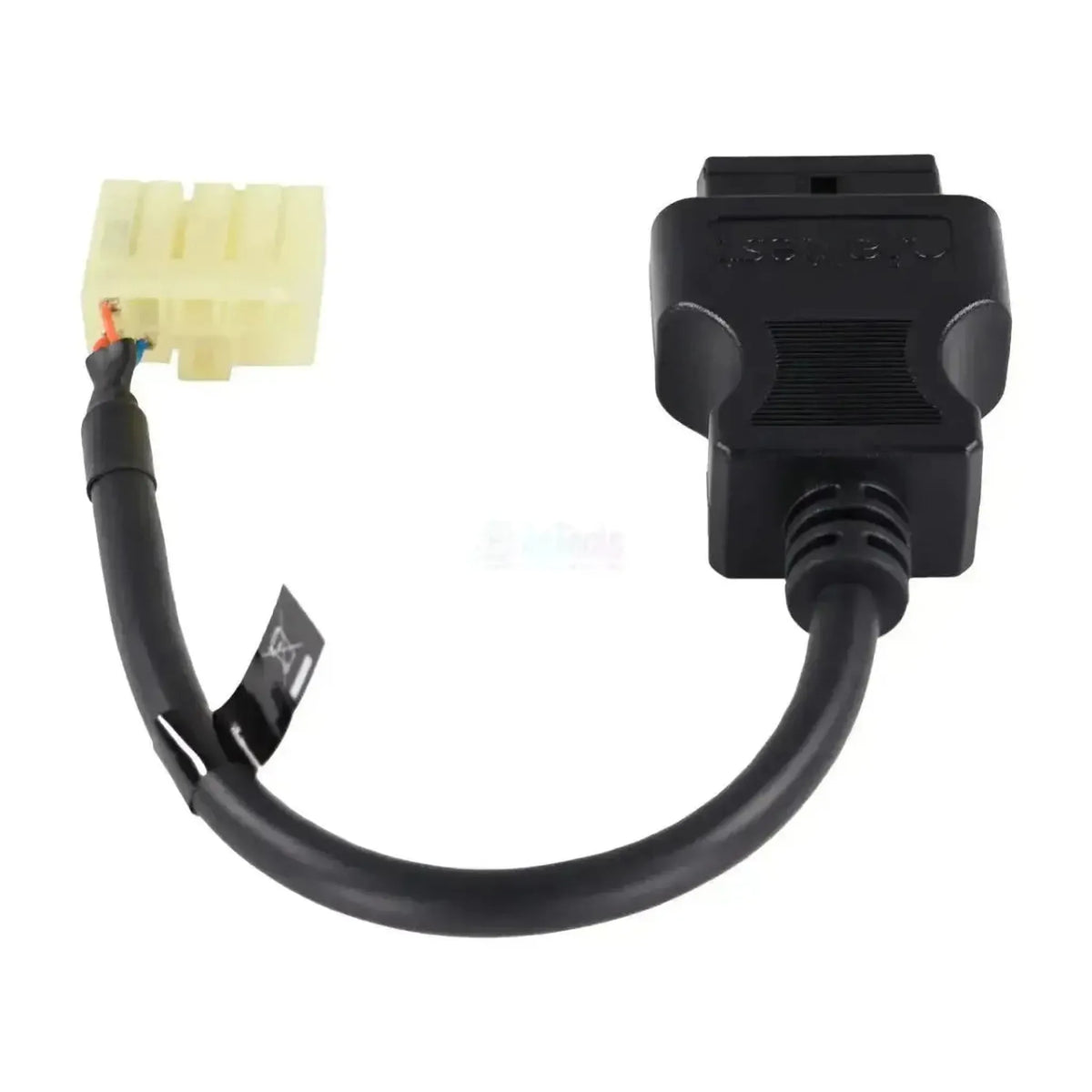

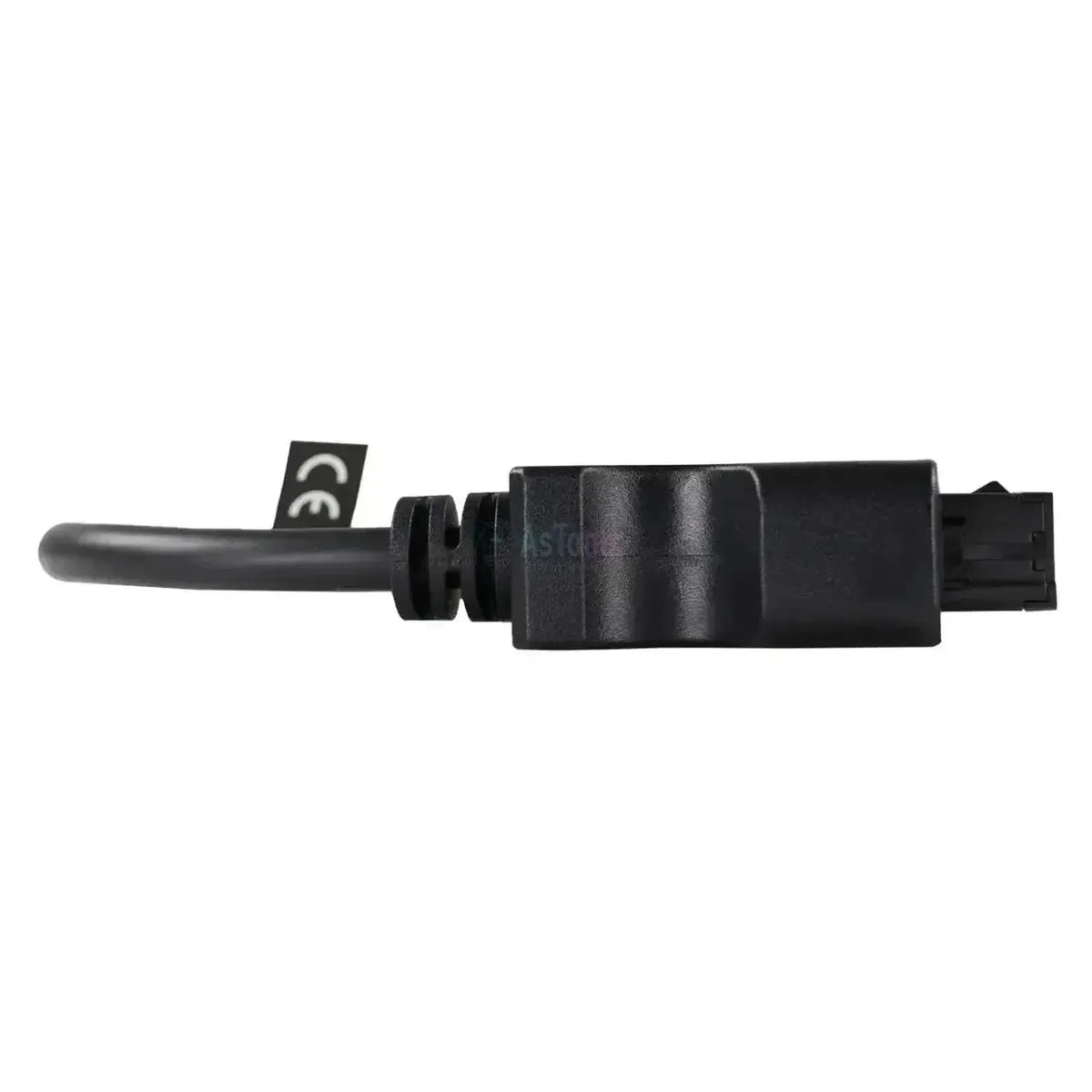

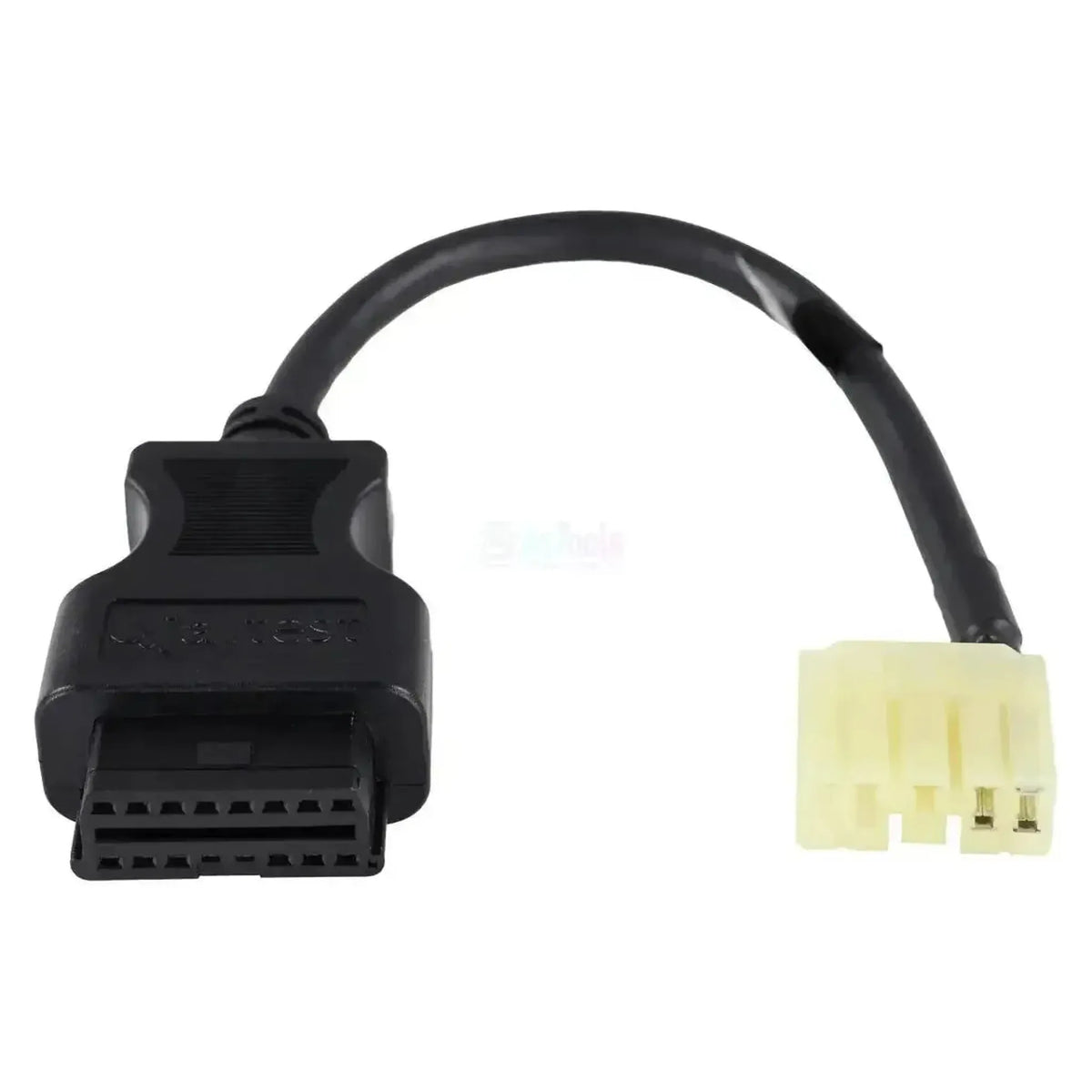

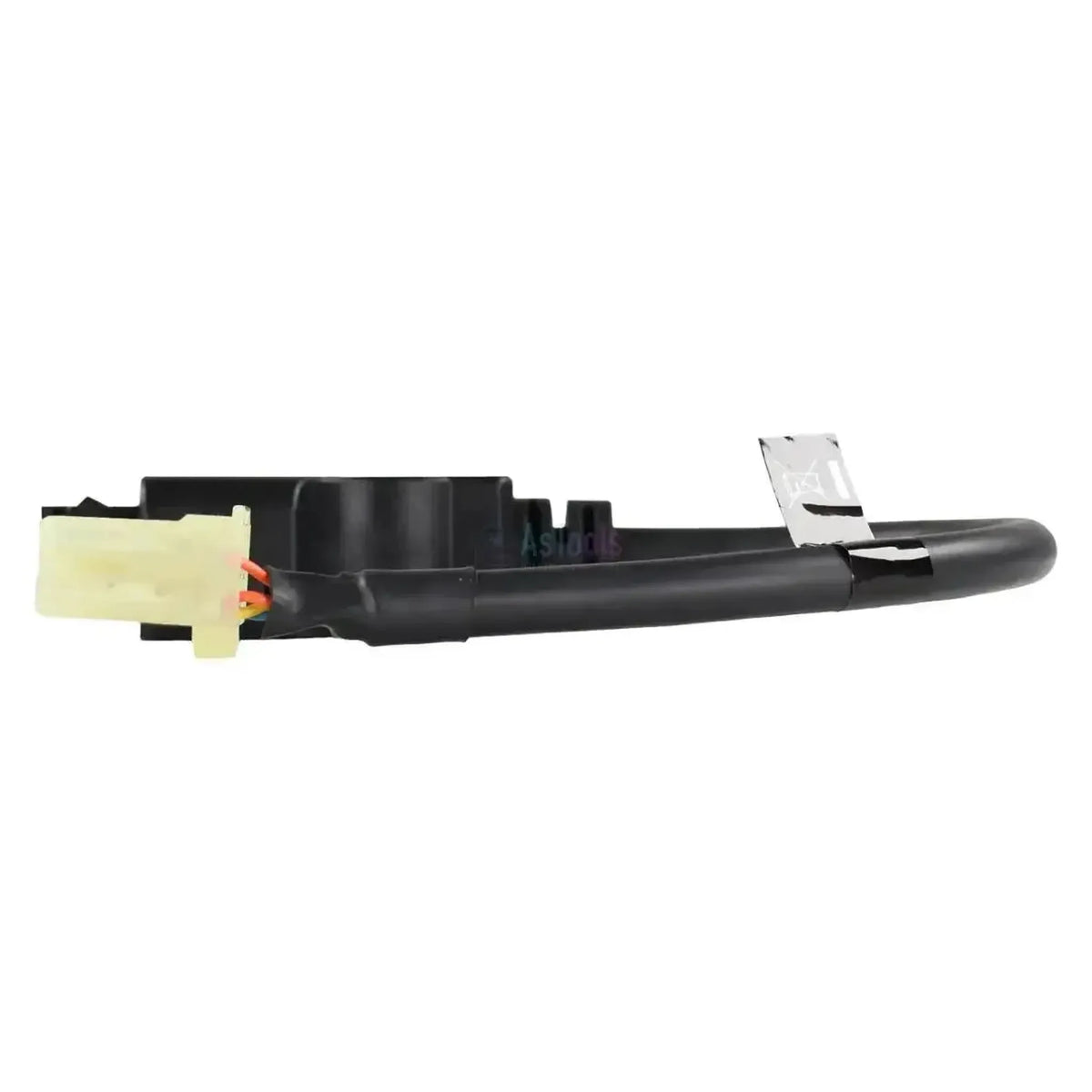

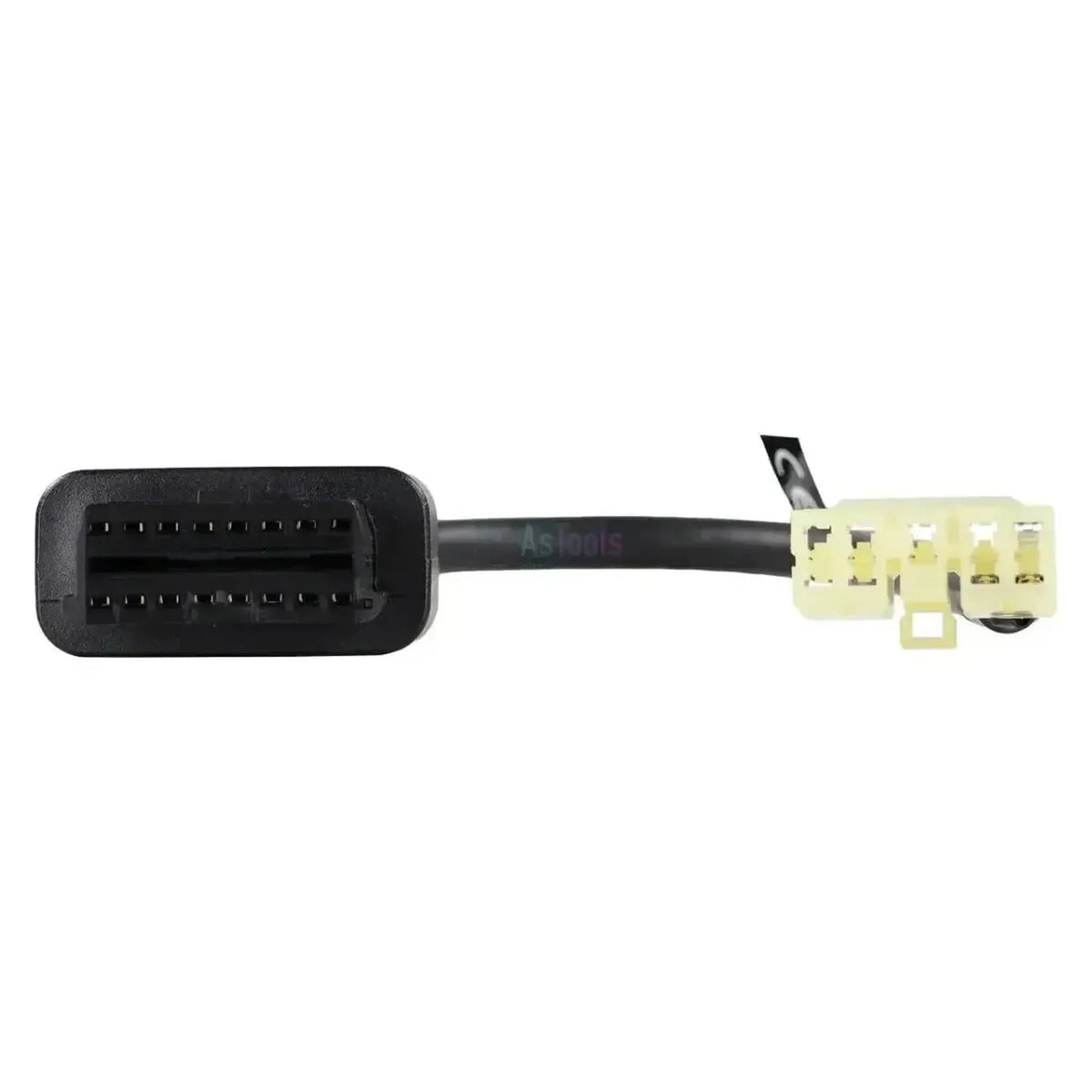

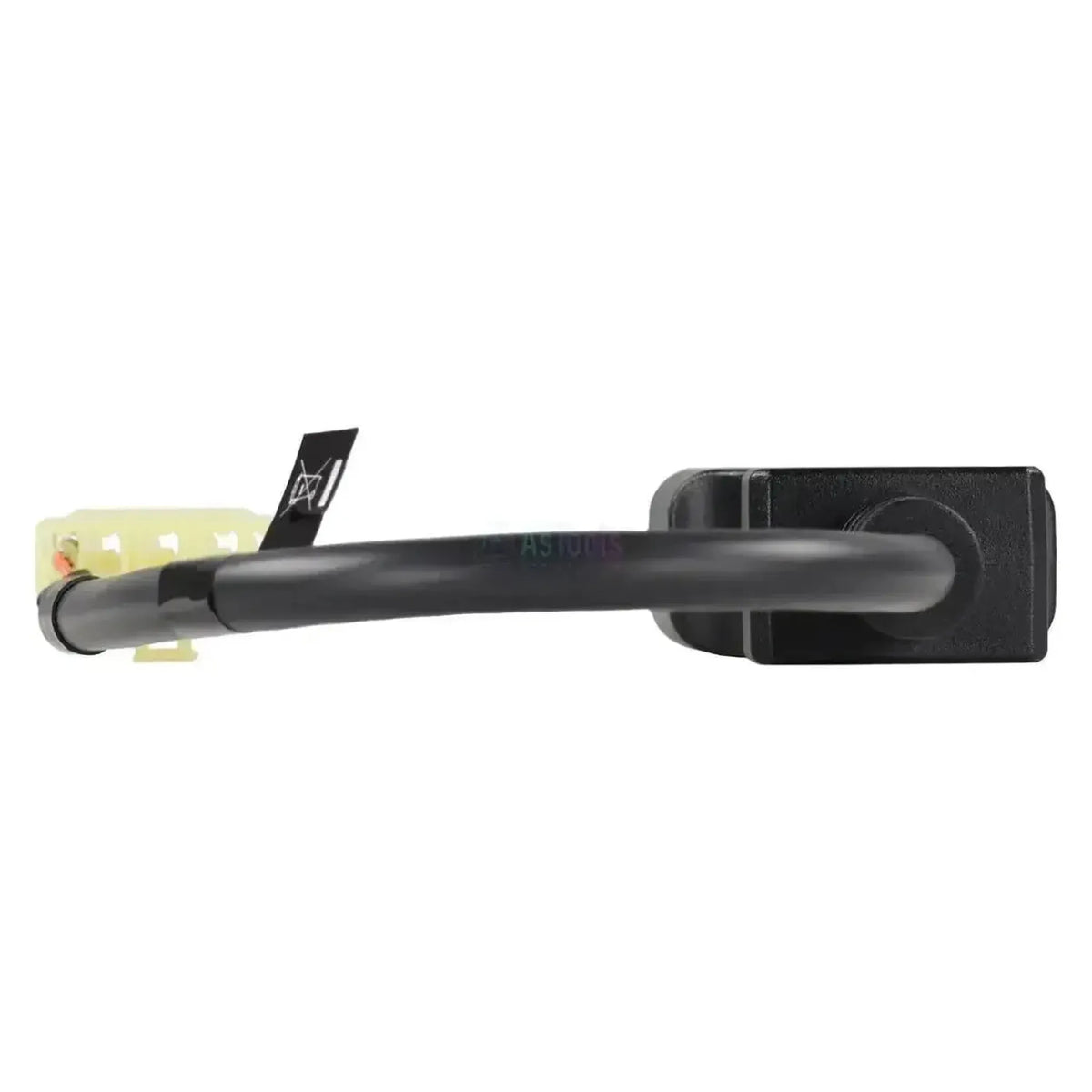

De Jaltest JDC534A verbindt de 9-pins diagnoseaansluiting van de FPT-motoren in CNH-bouwmachines met de 16-pins OBD2 van uw Jaltest-diagnosekabel. De machinezijde is een rechthoekig, melkwit kunststof huis met negen posities en een zwarte trekontlasting. Die aansluiting hoort bij de motorregeling en zit in de motorruimte. Het snoer meet 28 tot 30 cm.

Dezelfde stekker vindt u op bouwmachines van New Holland CE, Fiat Kobelco en Q&K. Achter de aansluiting liggen de motorregelingen EDC 7, EDC 16, EDC 17 en EDC MD1, plus het AdBlue-doseersysteem Denoxtronic 2.1. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Ontsluit de FPT-motorregeling in CNH-bouwmachines, waar de machine-eigen aansluiting niet op past.

✔Bereikt de FPT-regeleenheden van EDC 7 en EDC 16 tot EDC 17 en EDC MD1.

✔Leest ook het AdBlue-doseersysteem Denoxtronic 2.1 uit als de motor daarmee is uitgerust.

✔Werkt op machines van New Holland CE, Fiat Kobelco en Q&K uit dezelfde familie.

AANDACHTSPUNTEN

✕Aanvullende acties staan alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101; bij EDC 16 C39 en EDC 7 C1 ontbreken ook de onderhoudsintervallen.

✕De kabel is motorgericht; de hydrauliek en de overige machineregelingen bereikt u er niet mee.

✕Alleen voor de melkwitte 9-pins CNH-stekker; machines met een 19-pins FPT-aansluiting vragen om de JDC526A.

✕Dit is niet de ronde groene Deutsch 9-pins J1939-aansluiting; die loopt via de JDC217.9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de FPT-motor in de bouwmachine. De functieomvang loopt op met de generatie van de regeleenheid. Onderstaande eenheden komen uit de IVECO-FPT-dekking, waar Jaltest deze motoren onderbrengt.

Regeleenheden die u kunt benaderen

EDC 7 C1 en EDC 7 UC31: CAN en K Line.
EDC 16 C39: Motorregeling.
EDC 17 CV41 + Denox 2.2: Met nabehandeling.
EDC MD1 CE101: Actuele generatie.
Denoxtronic 2.1: AdBlue-dosering.

Wat u kunt doen

Foutcodes: Lezen en wissen per regeleenheid.
Meetwaarden: Met instelbare alarmgrenzen.
Onderhoud: Intervallen raadplegen en vastleggen.
Aanvullende acties: Bij EDC 17 en EDC MD1.

Zo gebruikt u hem

Stekker controleren: Zoek de melkwitte 9-pins stekker bij de motor.
Aansluiten: Steek de JDC534A in de aansluiting.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
Contact aan: Zet het contact aan.
Uitlezen: Kies IVECO-FPT, de motor en de regeleenheid.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het machinemodel. Deze kabel volgt de FPT-motor in de bouwmachine, dus het bouwjaar en het model van de machine zeggen weinig. Jaltest dekt bij IVECO-FPT onder meer de volgende motorreeksen.

CNH CE en FPT:

N-serie: N45 en N67 (F4).
F-serie: F1C (F1) en F34 en F36 (F5).
Cursor-serie: Cursor 8 en 9 (F2) en Cursor 10, 11, 13 en 16 (F3).

Toepassingen:

Ingebouwd: In bouwmachines van New Holland CE, Fiat Kobelco en Q&K.

💡

Goed om te weten: De aansluiting van deze kabel is rechthoekig en melkwit, geen ronde stekker. Ziet u op uw machine een ronde metalen stekker met een dicht bezet penveld, dan heeft u de 19-pins FPT-aansluiting en de JDC526A nodig. Vergelijk de vorm van de stekker op uw motor voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC534A) | CNH CE/FPT 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas: Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas: Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis: OHW statybos ir bekelės

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje: 16 kontaktų OBD2
Kabelio ilgis. Ilgesnis kabelis suteikia daugiau darbo erdvės.Kabelio ilgis: nuo 28 iki 30 cm

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas: Taip
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku: Taip

Naudojimas

Nuorodos numeris: JDC534A
Valdymo blokai: EDC 7, EDC 16, EDC 17, EDC MD1, Denoxtronic 2.1
Reikalinga naudojimui: Jaltest Link V8.1 arba V9

Kitos specifikacijos

Toepassing: FPT-motoren in CNH-bouwmachines met 9-pins diagnoseaansluiting
Aansluiting machinezijde: 9-pins rechthoekige melkwitte kunststof stekker
Regeleenheden: EDC 7 C1 en EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 (motorregeling), Denoxtronic 2.1 (uitlaatgasnabehandeling)
Segment: Verbrandingsmotor
