Jaltest  |  SKU: JDC533A

Jaltest (JDC533A) | Caterpillar 14-kontaktų OBD - 16-kontaktų OBD2 adapterio kabelis | vidaus degimo variklis

€337,95 su PVM
€279,30 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

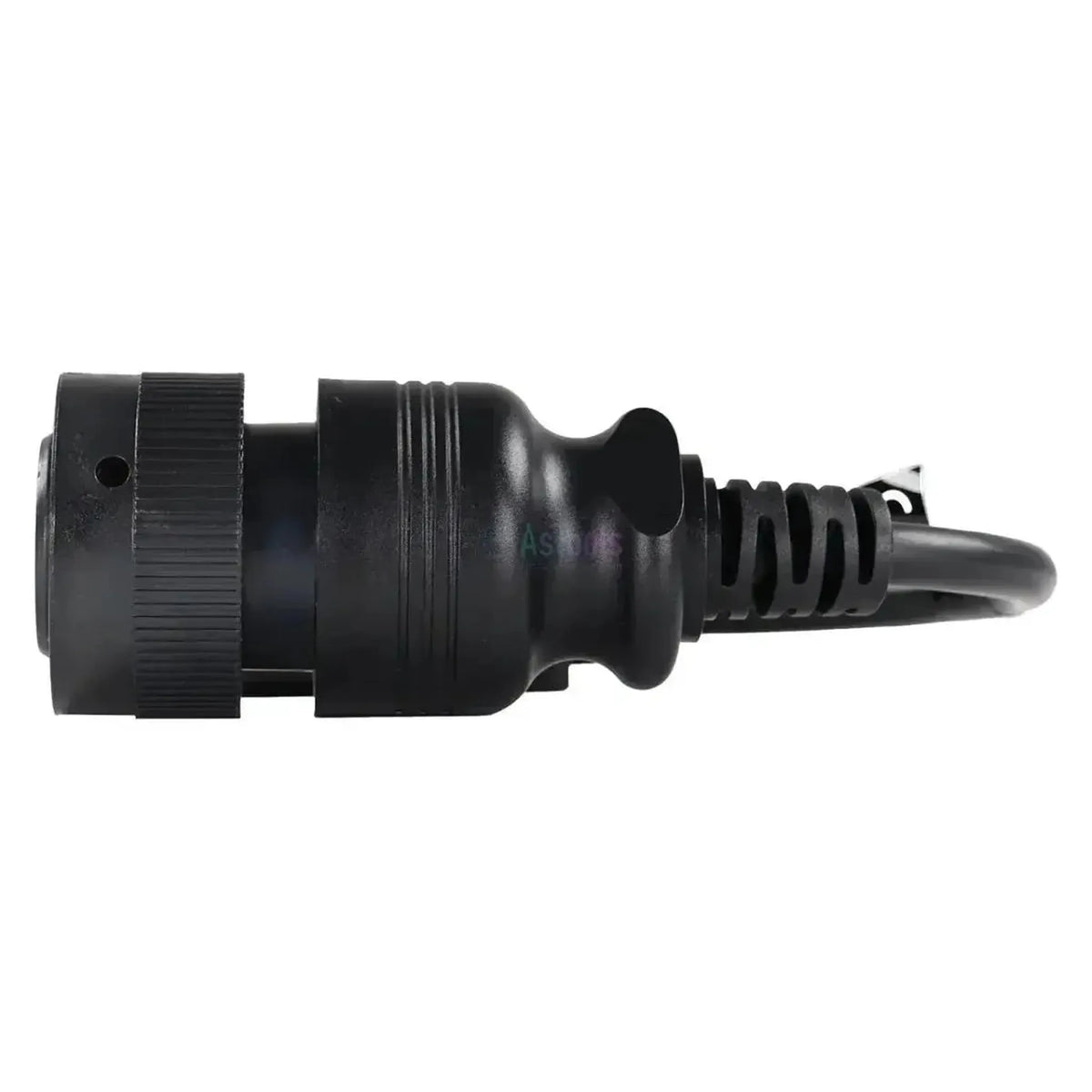

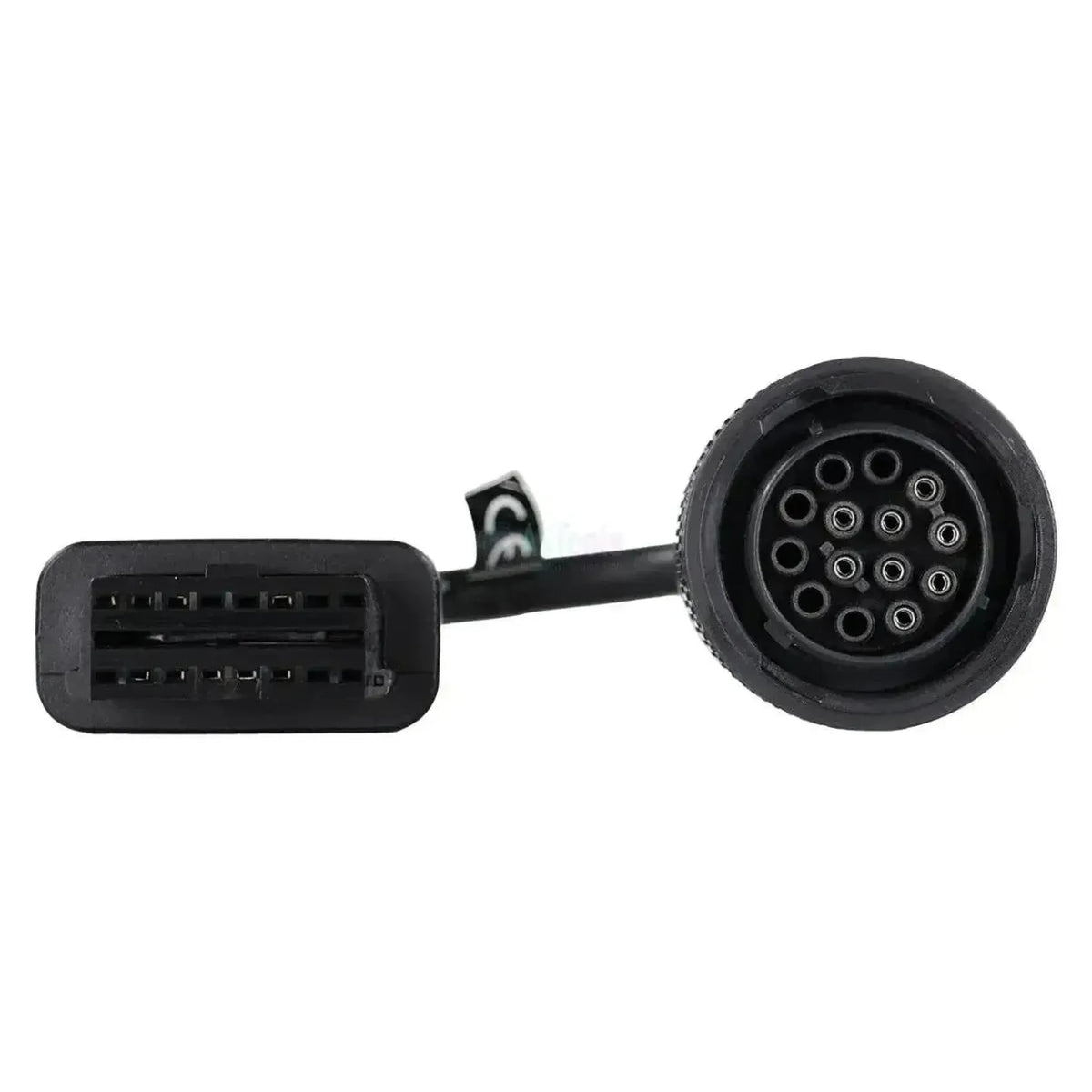

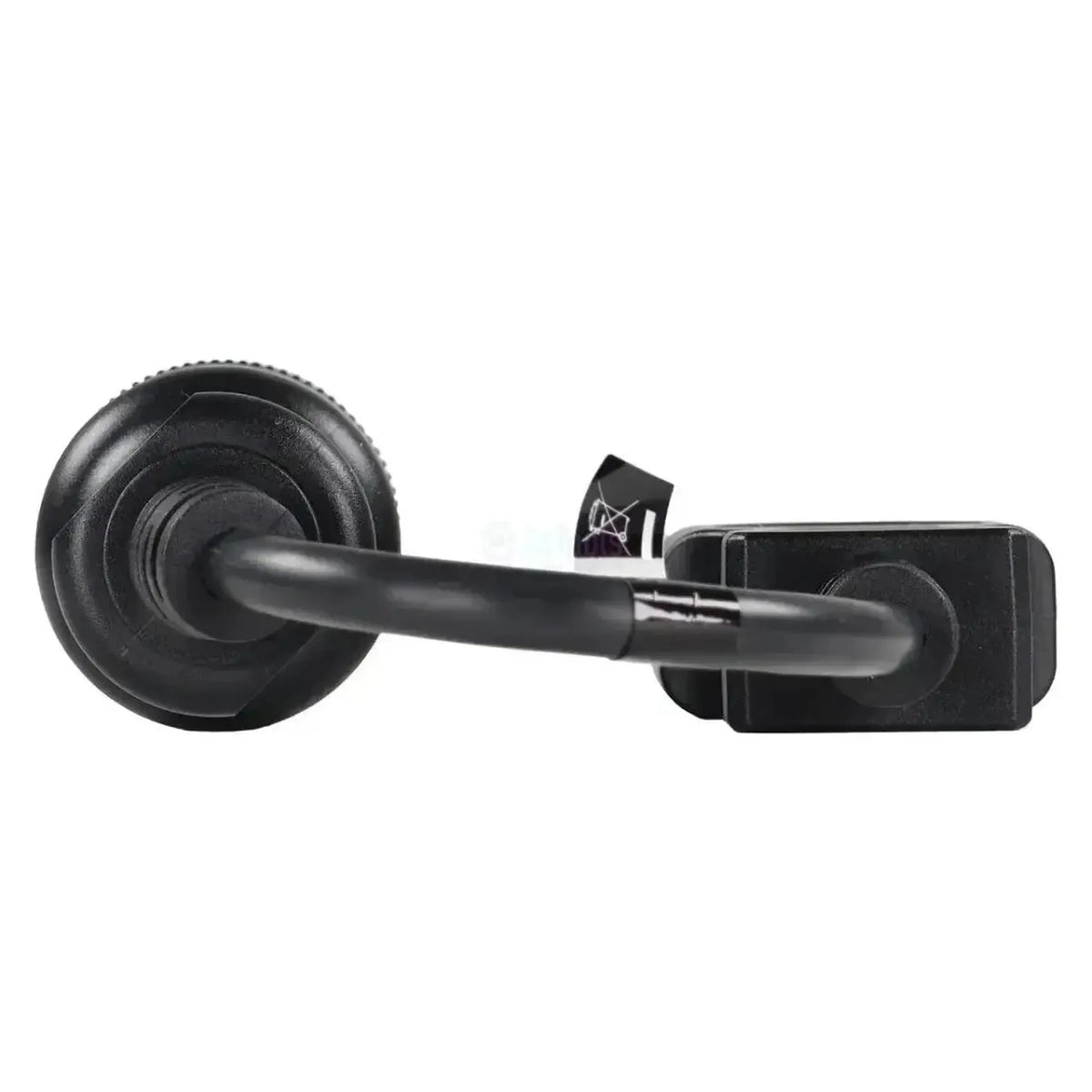

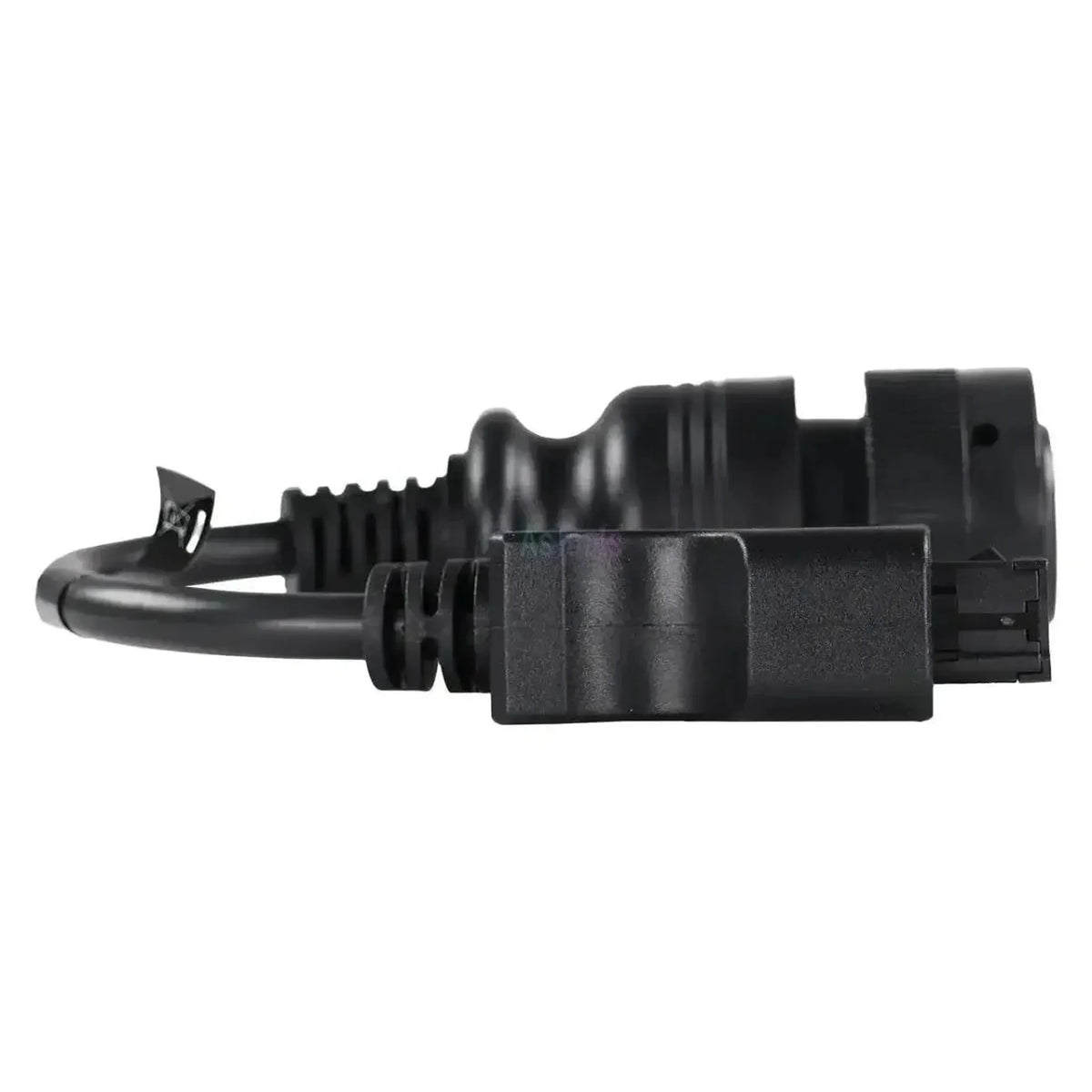

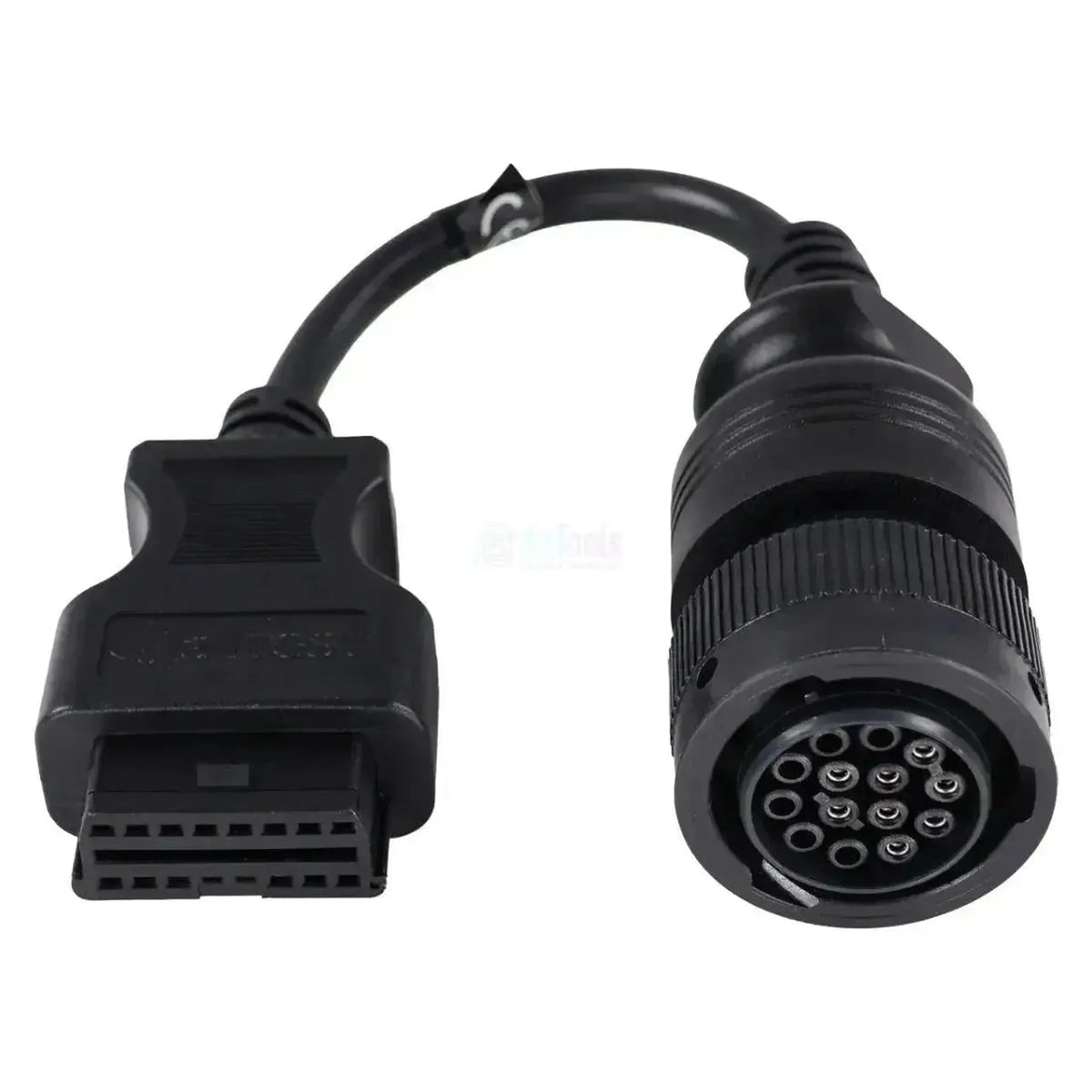

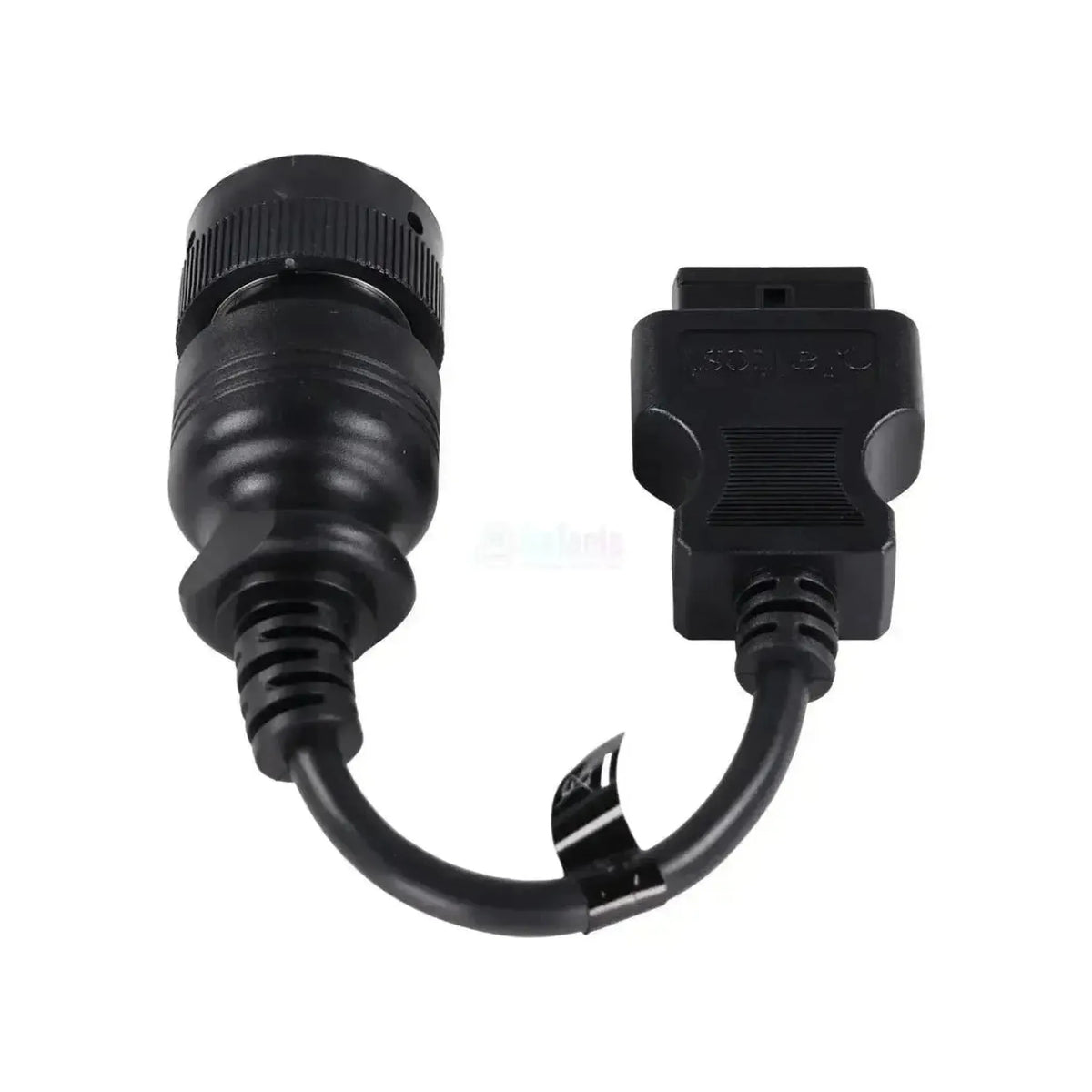

„Jaltest JDC533A" yra pereinamasis kabelis „Caterpillar" įrenginiams su gamintojo savita 14-kontaktų diagnostikos jungtimi: mašinos pusėje yra ta šakutė, o sąsajos pusėje – 16-kontaktų OBD2 iš jūsų „Jaltest" diagnostikos kabelio. Mašinos pusėje yra visiškai juoda plastmasinė bajonerinė šakutė su griozdais; viduje yra keturiolika pozicijų, iš kurių aštuonios turi moterišką lizdą ir šešios lieka tuščios. Šakutė priklauso pačiai „Caterpillar" ir yra sumontuota kabinoje arba prie variklio. Laidas matuoja 28–30 cm.

Per šią jungtį diagnostikos įranga pasiekia „Caterpillar Data Link" (CDL), gamintojo savitą duomenų liniją, kurioje yra naudinga diagnostika: klaidų kodai, matavimų reikšmės ir ECU duomenys. Be to, ją dengia senesnė SAE J1708 linija, tarp jų ir 3406, bei EMCP reguliavimas elektros energijos gamybai stacionariose sąrankose. Atvira J1939 valdymo sistema šiuose varikliuose neteikia jokių funkcijų, todėl visa naudinga diagnostika vyksta per CDL. Kabelis priskiriamas „Jaltest" OHW (statybos ir žemės ūkio technika).

PRANAŠUMAI

✔Atrakina „Caterpillar Data Link" (CDL) – gamintojo savitą diagnostikos liniją su visa funkcijų rinktine.
✔Perskaito ne tik variklį, bet ir EMCP reguliavimą elektros energijos gamybai stacionariose „Caterpillar" variklio sąrankose.
✔Taip pat dengia senesnę SAE J1708 liniją, tarp jų ir 3406.
✔Taikytas įvairiose mašinose iš skirtingų gamintojų: esminė yra „CAT" variklio serija, ne mašinos ženklas.

SVARBŪS ASPEKTAI

✕J1939 valdymo sistema neteikia rezultatų: „Caterpillar" varikliuose toje sistemoje nėra jokių funkcijų; klaidų kodai, matavimų reikšmės ir ECU duomenys perskaityti tik per CDL.
✕„Caterpillar" varikliuose nėra priežiūros intervalų, komponentų valdymo ir parametrų dengtuvyje.
✕Tik 14 kontaktų šakutei: „Caterpillar" ir „Perkins" papildomai naudoja 9 kontaktų jungtį, kuriai skirta JDC505A.
✕Iš keturiolikos pozicijų šakutėje aštuonios yra užpildytos; šešios tuščios pozicijos taip ir turėtų būti ir nenurodo gedimo.

Taikymo sritys ir funkcijos

Per šią jungtį naudojatės „Jaltest" programine įranga pasiekti „Caterpillar" variklio valdymo sistemas. „Jaltest" jas pavadinija pagal duomenų liniją, o skirtumas tarp tų linijų lemia, ką iš tikrųjų galite perskaityti. Toliau pateikiamos valdymo sistemos iš „Caterpillar" dengtuvio.

Valdymo blokai, kuriuos galite pasiekti

  • CDL, variklio reguliavimas: „Caterpillar Data Link". Čia perskaitysite klaidų kodai, matavimų reikšmės ir ECU duomenys.
  • J1939, variklio reguliavimas: Atvira šino sistema. „Caterpillar" varikliuose šioje sistemoje nėra jokių funkcijų dengtuvyje.
  • SAE J1708, variklio valdymo sistema ir siurblio purkštuko vienetai: Senesnė seriali linija, tarp jų ir 3406.
  • EMCP, elektros energijos gamyba: Elektros energijos gamybos reguliavimo sistema stacionariose sąrankose.

Ką galite daryti

  • Nuskaityti ir ištrinti klaidų kodai: Nuskaityti klaidų atmintį su trūkio aprašymu ir ją išvalyti po remonto.
  • Peržiūrėti matavimo duomenis: Dabartines jutiklių vertes valdiklyje su galimybe nustatyti alarmo ribas įprastam diapazonui viršijus.
  • EMCP reguliavimas iš generatorinio komplekso taip pat teikia klaidų kodai, matavimų reikšmės ir ECU duomenys.
  • Nėra „Caterpillar" varikliuose dengtuvyje: priežiūros intervalai, komponentų valdymas ir parametrai.

Suderinami transporto priemonės tipai ir panaudojimas

Esminė yra šakutė, ne mašina. „Caterpillar" varikliai montuojami daugelyje mašinų gamintojų, todėl variklio serija yra lemiama, o ne mašinos ženklas. Toliau pateikiamos serijos, kurias „Jaltest" yra įtraukusi į dengtuvį; pozicijų skaičius šakutėje rodo, kuris kabelis jums reikalingas.

Caterpillar:

  • 3000 serija: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E ir 3456
  • 3500 serija: 3508, 3508B, 3512, 3512B, 3512C, 3512E, 3516 ir 3516B
  • 3600 serija: 3606, 3608, 3612 ir 3616
  • C serija: C varikliai nuo C1.1 iki C9.3B
  • G serija dujiniai varikliai: Nuo G3304 iki G3616, plius CG137 ir CG170-06
  • Sumontuota statybos mašinose, žemės ūkio mašinose, keltuvinėse ir generatoriniuose kompleksuose
💡
Naudinga žinoti: 14 kontaktų „Caterpillar" šakutė yra visiškai juoda ir skaičiuoja keturiolika pozicijų viduje. 9 kontaktų CAT/Perkins šakutė turi pilkos spalvos jungimo žiedą su raudonai-rusva vidine dalimi ir priklauso JDC505A. Suskaičiuokite pozicijas jūsų mašinos jungtyje prieš užsakydami.

Pakuotės turinys

  • 1x Jaltest (JDC533A) | Caterpillar 14-kontaktų OBD - 16-kontaktų OBD2 pereinamasis kabelis | Vidaus degimo variklis

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC533A
Tipas Pereinamasis kabelis
Panaudojimas Caterpillar varikliai ir mašinos su 14-kontaktų diagnostikos jungtimi
Ilgis 28 - 30 cm
Sąsaja Jaltest Link V8.1/V9
Mašinos pusės jungtis 14 kontaktų juoda apvali bajonerinė šakutė, moterė, aštuonios pozicijos užpildytos
Sąsajos pusės jungtis 16-kontaktų OBD2
Valdymo blokai CDL, J1939 ir SAE J1708 (variklis), EMCP (elektros energijos gamyba)
Segmentas Vidaus degimo variklis
Jaltest modulis Jaltest OHW (statybos ir žemės ūkio technikos)
Kabelio komplekto dalis OHW kabelio rinkinys bazinis (70002030)
