Jaltest  |  SKU: JDC112A

Jaltest (JDC112A) | 7+7 kontaktų (PLC) J2497 – 9 kontaktų Deutsch adapteris | Priekaba

€384,95 su PVM
€318,14 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

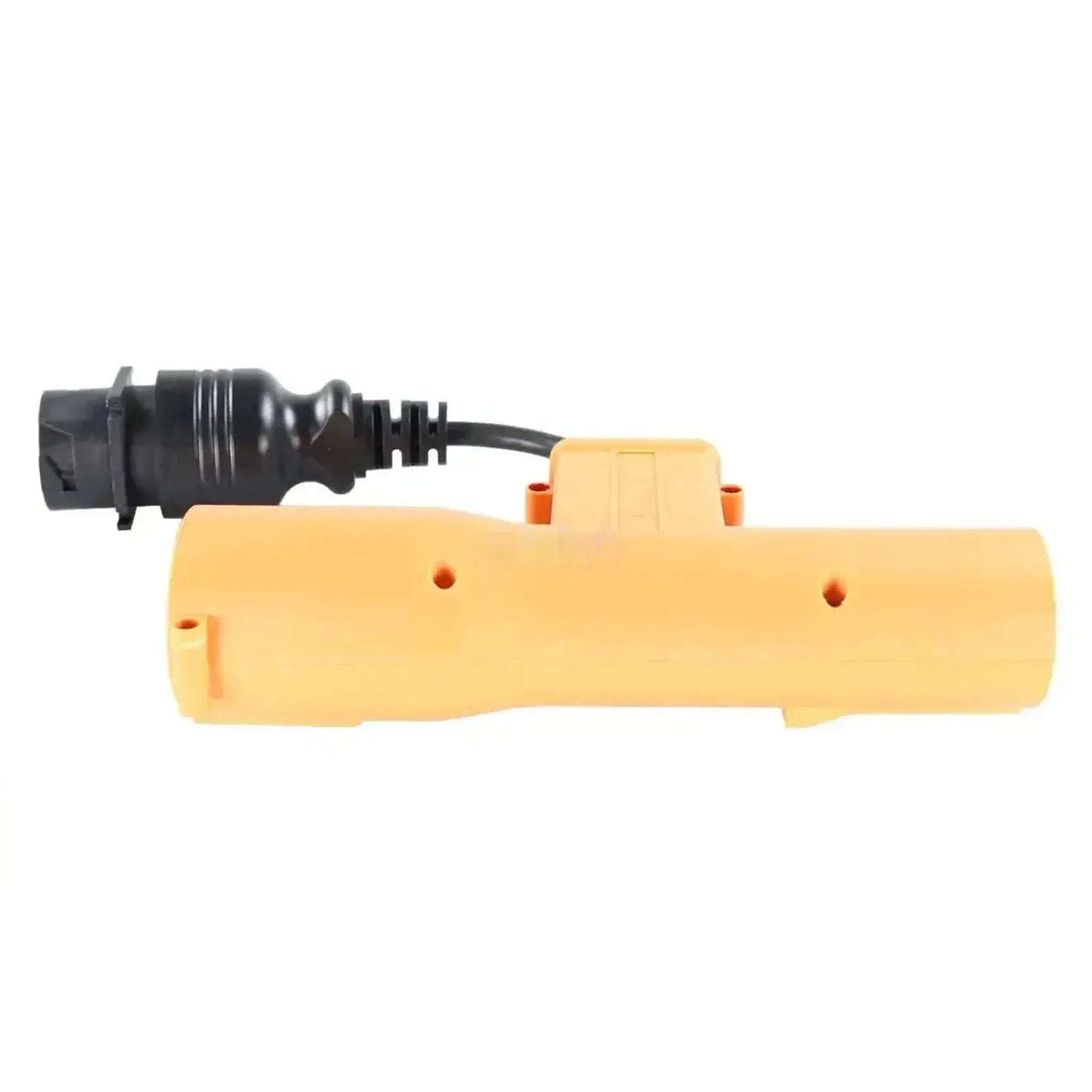

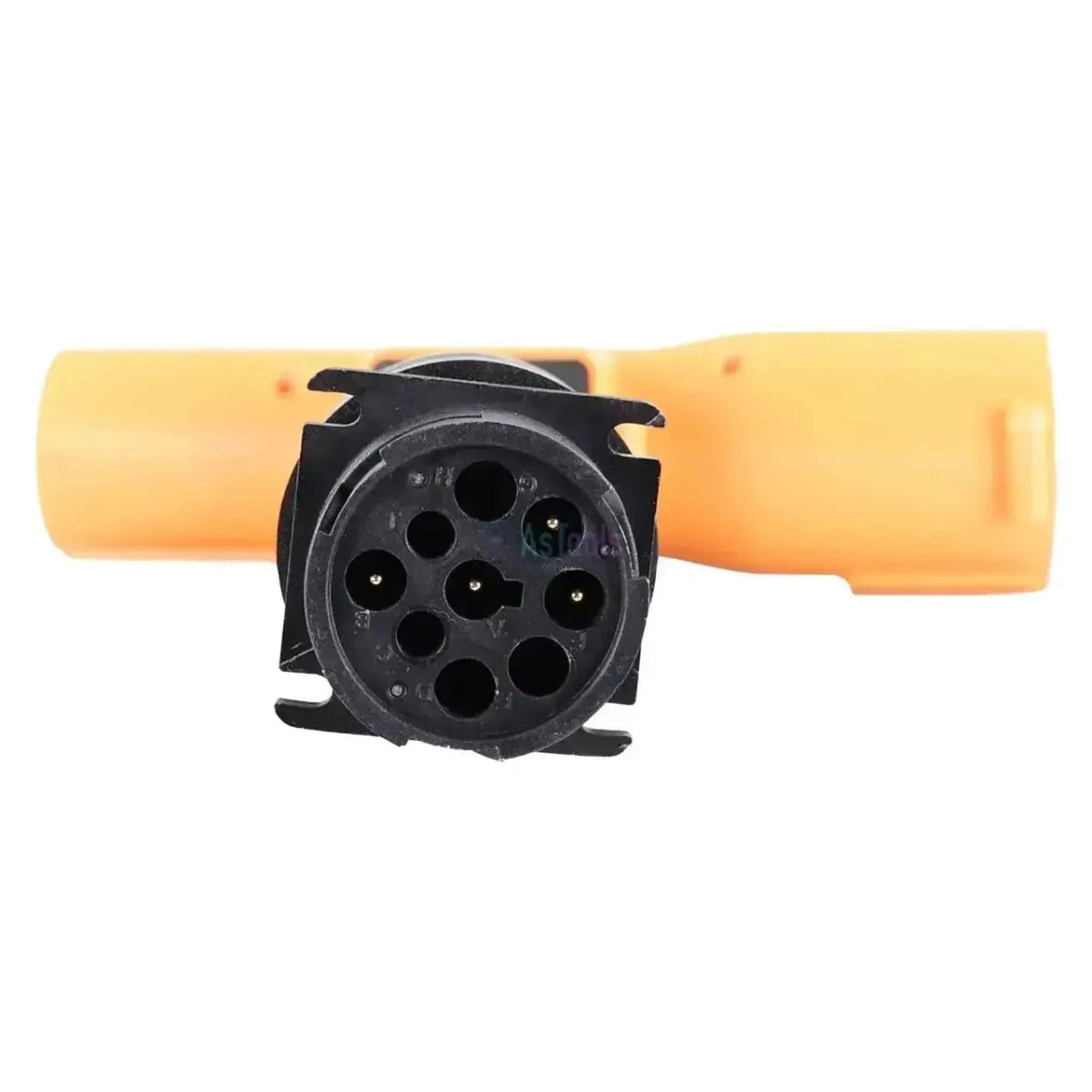

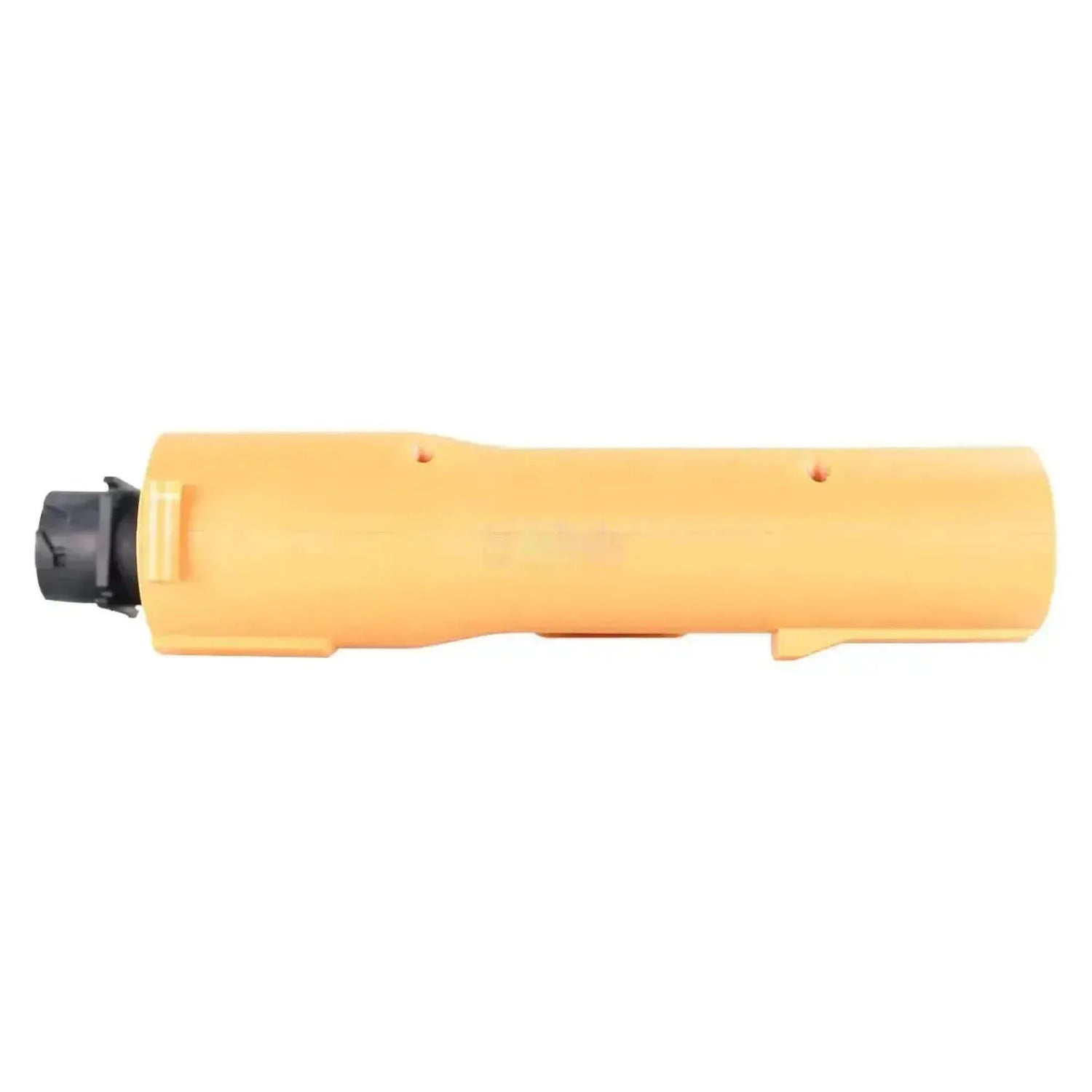

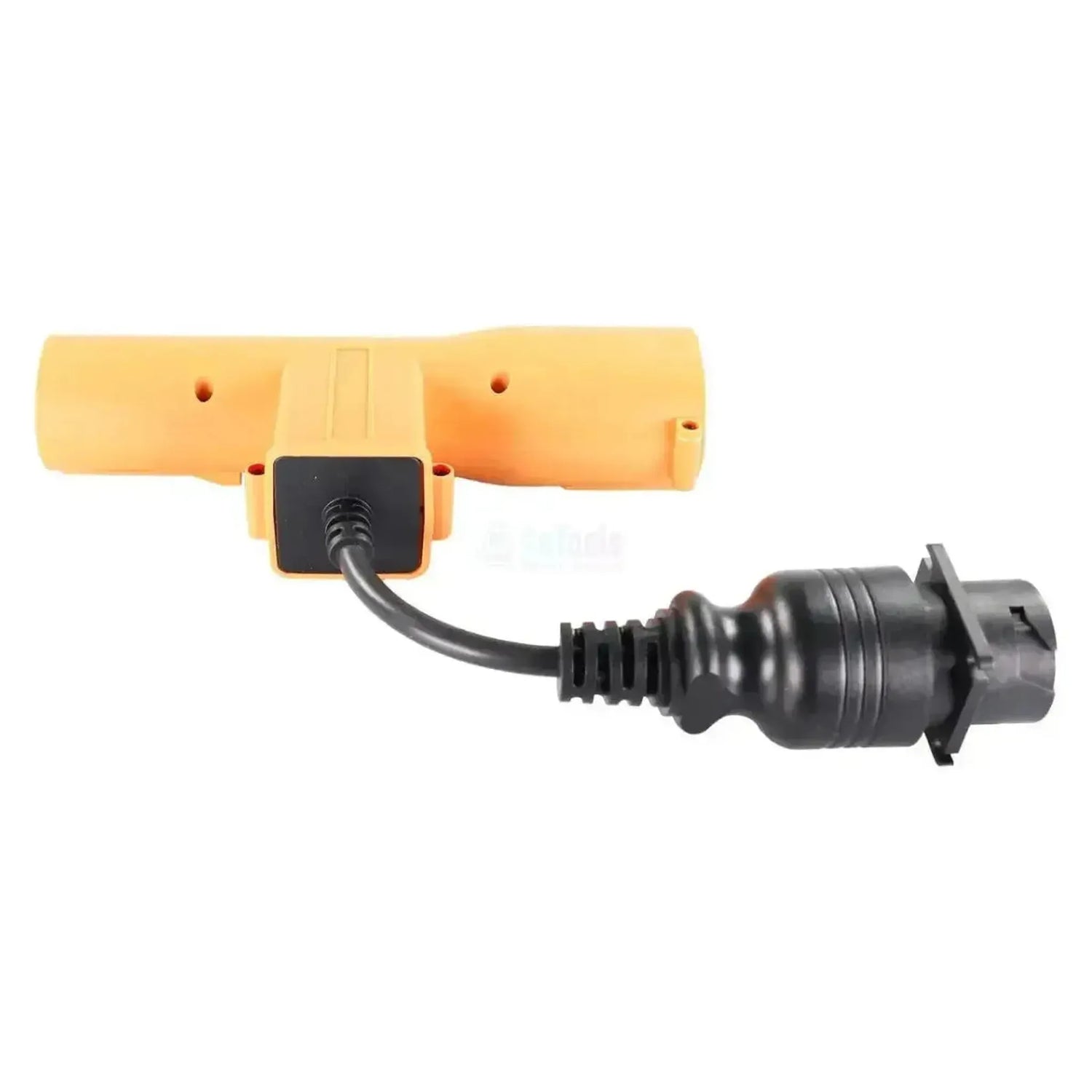

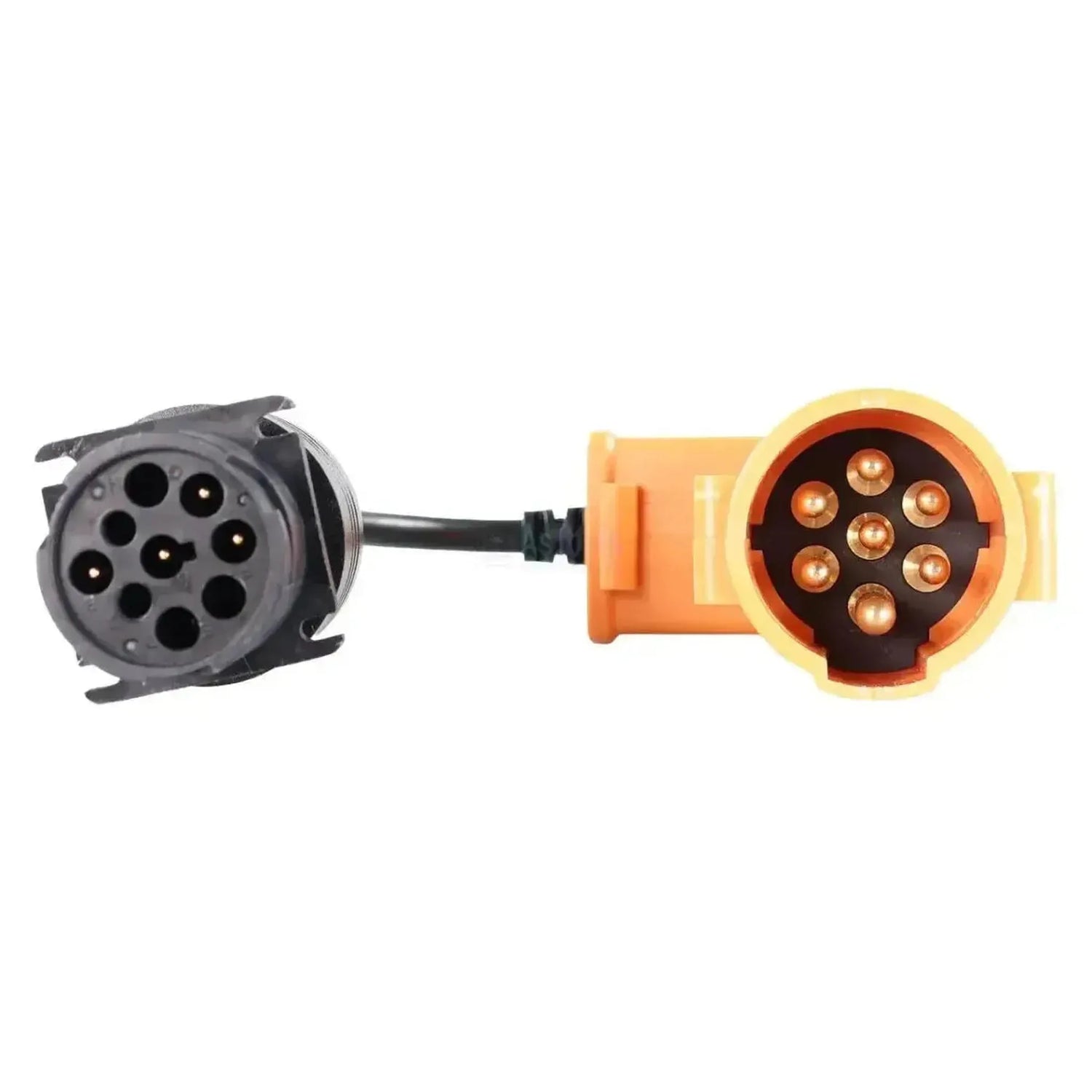

Jaltest JDC112A yra oranžinis T formos adapteris, kurį įkabinate į 7 kontaktų jungtį tarp vilkiko ir priekabos. Vienoje rankoje yra kištukas su septyniais žalvariniais kontaktais, kitoje rankoje – atitinkamas 7 kontaktų lizdas. Statmenai jam eina trumpas kabelis į apvalų juodą 9 kontaktų Deutsch jungtį su bajonetiniu žiedu, kurios devynių vietų keturios yra užimtos.

Prie šios jungties prijungiate savo 9 kontaktų Deutsch diagnostikos kabelį prie sąsajos. Taip įranga pasiekia PLC ryšį pagal SAE J2497: priekaba perduoda savo diagnostikos duomenis per apšvietimo maitinimo laidą, t. y. būdu, kuriuo priekabų stabdžių sistemos dažniausiai komunikuoja Šiaurės Amerikoje. Adapteris nurodytas Jaltest Link V8.1 ir V9 ir priklauso Jaltest CV.

PRIVALUMAI

✔Atidaro PLC ryšį pagal SAE J2497, kurio metu priekaba siunčia savo duomenis per apšvietimo maitinimo laidą.
✔Lieka įkabintas į 7 kontaktų jungtį: kontaktai vienoje rankoje, lizdai kitoje, todėl vilkikas ir puspriekabė lieka sujungti.
✔Jungiamas prie 9 kontaktų Deutsch diagnostikos kabelio, kurį komerciniams transporto priemonėms jau naudojate.
✔Pasiekia ir puspriekabes be savo CAN diagnostikos jungties, kurios komunikuoja tik per apšvietimo maitinimą.

DĖMESIO

✕Laisvas galas yra 9 kontaktų Deutsch jungtis, o ne 16 kontaktų OBD2; norint pasiekti sąsają, reikia dar vieno 9 kontaktų Deutsch diagnostikos kabelio.
✕Tik priekaboms su PLC pagal SAE J2497; jei puspriekabė perduoda CAN per ISO 7638-1 jungtį, tinkamas yra JDC110A.
✕Iš devynių 9 kontaktų Deutsch jungties vietų keturios yra užimtos: tai nėra visiškai sujungta 9 kontaktų jungtis.
✕Su nurodytu 18,2 x 26 cm matmeniu dirbate prie sujungimo, o ne iš kabinos.

Taikymas ir funkcijos

Per PLC liniją nuskaitote priekabos sistemas, kurios perduoda savo duomenis per maitinimo laidą. Kurie valdymo blokai tai daro, skiriasi pagal puspriekabę ir pagal važiuoklės gamintoją.

Valdymo blokai, kuriuos galite pasiekti

  • PLC linija: Per 7 kontaktų jungtį.
  • Pagal priekabą: Nustato puspriekabė.

Ką galite daryti

  • Klaidų kodai: Nuskaitymas ir trynimas.
  • Matavimo rodmenys: Stebėti gyvai.
  • Komponentai: Valdyti vykdiklius.
  • Aptarnavimas: Parametrai, kalibravimai ir atstatymai.

Kaip jį naudoti

  1. Stabdžių sistemos patikra: Nustatykite, ar puspriekabė naudoja PLC.
  2. T formos adapterio įkabinimas: Įkabinkite adapterį į 7 kontaktų jungtį.
  3. Kabelio prijungimas: Prijunkite 9 kontaktų Deutsch diagnostikos kabelį.
  4. Link prijungimas: Prijunkite Jaltest Link prie kompiuterio.
  5. Nuskaitymas: Programoje Jaltest CV pasirinkite puspriekabę.

Suderinamos transporto priemonės ir taikymas

Lemia ryšio būdas, o ne prekės ženklas. Šis adapteris priklauso 7 kontaktų jungčiai, kuria eina PLC pagal SAE J2497, t. y. jungčiai tarp vilkiko ir priekabos.

Taikymas:

  • PLC pagal SAE J2497: Puspriekabės ir priekabos su šiuo ryšiu.
  • Važiuoklės gamintojai: Visi, kurie taiko šį ryšio būdą.

Už ribų:

  • CAN per ISO 7638-1: Tam skirtas JDC110A.
💡
Verta žinoti: PLC nėra kiekvienoje priekaboje; daugelis Europos puspriekabių perduoda CAN per ISO 7638-1 ir tada priklauso JDC110A. Šį adapterį atpažinsite pagal oranžinį T formos korpusą su užrašu JDC 112A ir pagal juodą 9 kontaktų Deutsch jungtį ant kabelio. Prieš užsakydami, patikrinkite pačioje puspriekabėje, koks stabdžių sistema joje įrengta.

Komplekto turinys

  • 1x Jaltest (JDC112A) | 7+7 kontaktų (PLC) J2497 - 9 kontaktų Deutsch adapteris | Priekaba

Techninės specifikacijos

Bendra informacija

Kabelio gamintojas. Jaltest kabeliai veikia su Jaltest diagnostikos įranga.Gamintojas
Jaltest (Cojali)
Kabelio rūšis. Diagnostikos kabelis jungiamas prie diagnostikos jungties, matavimo kabeliu matuojamas atskiras komponentas.Kabelio tipas
Adapterio kabelis
Jaltest programinės įrangos paketas, prie kurio priklauso kabelis. Kabeliui naudoti reikalinga to modulio licencija.Jaltest programinės įrangos modulis
  • CV komercinės transporto
Transporto priemonės ar mašinos, kurioms skirtas kabelis. Taip greitai matysite, ar jis tinka Jūsų dirbtuvėse aptarnaujamai technikai.Transporto priemonių tipai
  • Priekaba

Jungtys

Su kuria Jaltest Link diagnostikos sąsajos versija kabelis suderinamas. Ne kiekvienas kabelis tinka visoms versijoms.Tinkamas Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Jungtis diagnostikos prietaiso pusėje. Ji turi tikti Jūsų sąsajai arba diagnostikos kabeliui.Jungtis sąsajos pusėje
9 kontaktų Deutsch

Diagnostikos funkcijos

Ar klaidų kodus galima ne tik nuskaityti, bet ir ištrinti. Kai kuriose sistemose galima tik skaityti.Klaidų kodų trynimas
Ar galima matyti aktualius jutiklių rodmenis, kai transporto priemonė veikia. Naudinga ieškant gedimo.Rodmenų peržiūra realiu laiku
Ar komponentus galima paleisti iš prietaiso. Taip nustatysite, ar gedimas komponente, ar laidyne.Komponentų valdymas
Ar galima iš naujo sureguliuoti komponentus ar jutiklius. Dažnai reikia pakeitus komponentą.Kalibravimas

Naudojimas

Ar kabeliui naudoti reikalingas dar vienas kabelis, pavyzdžiui, ilginamasis. Tokiu atveju jį reikia įsigyti atskirai.Reikalingas papildomas kabelis
Nuorodos numeris
JDC112A

Kitos specifikacijos

Taikymas
Priekabos diagnostika per PLC ryšį (SAE J2497)
Jungtis transporto priemonės pusėje

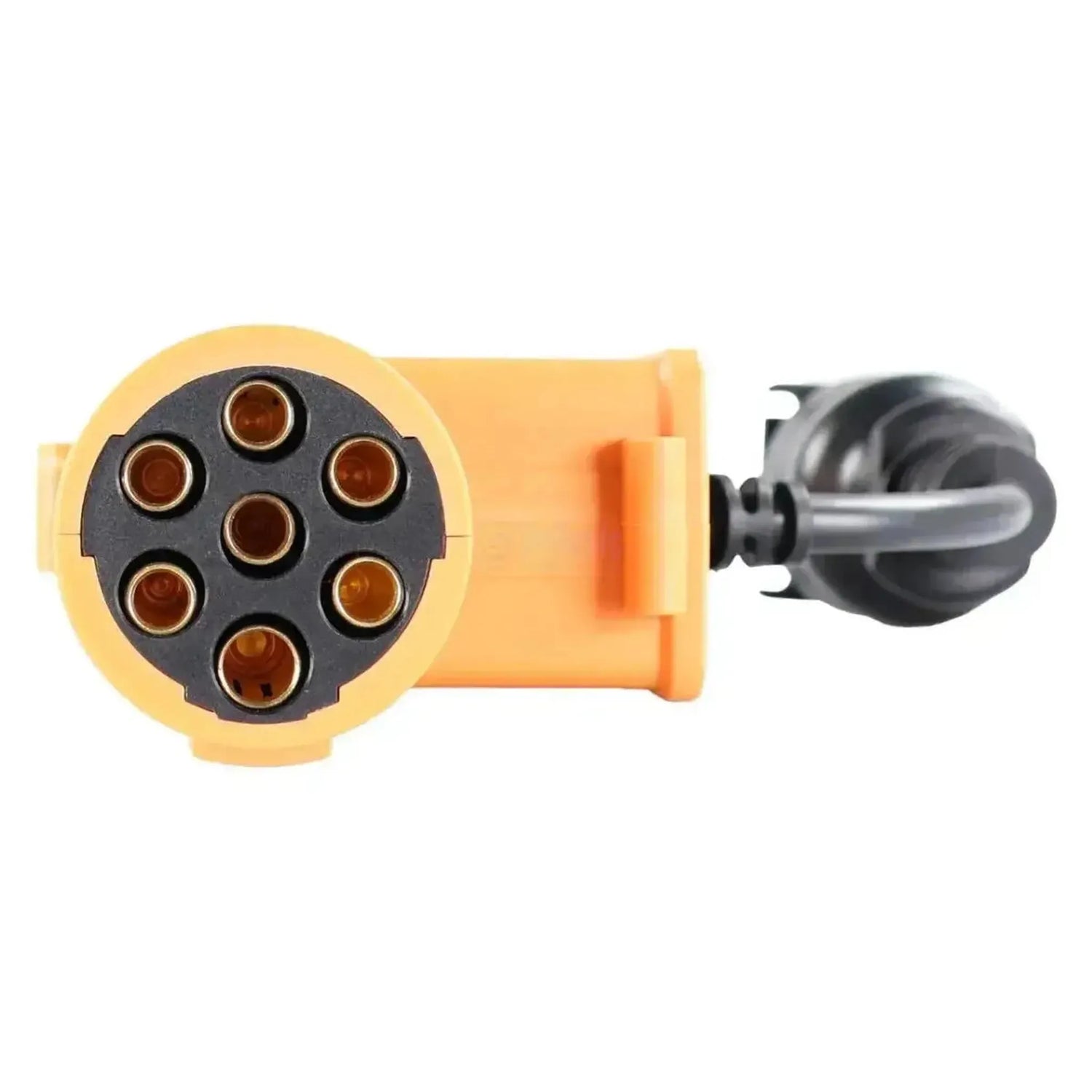

7+7 kontaktų: oranžinis T formos korpusas su septyniais žalvariniais kontaktais vienoje rankoje ir 7 kontaktų lizdu kitoje
Matmenys
18,2 x 26 cm
Valdymo blokai
Priekabos sistemos PLC linijoje; kurios yra, skiriasi pagal puspriekabę
Papildomai reikalinga
9 kontaktų Deutsch diagnostikos kabelis tarp šio adapterio ir sąsajos
